Спосіб задання коефіцієнта підсилення інваріантної активної схеми на операційному підсилювачі

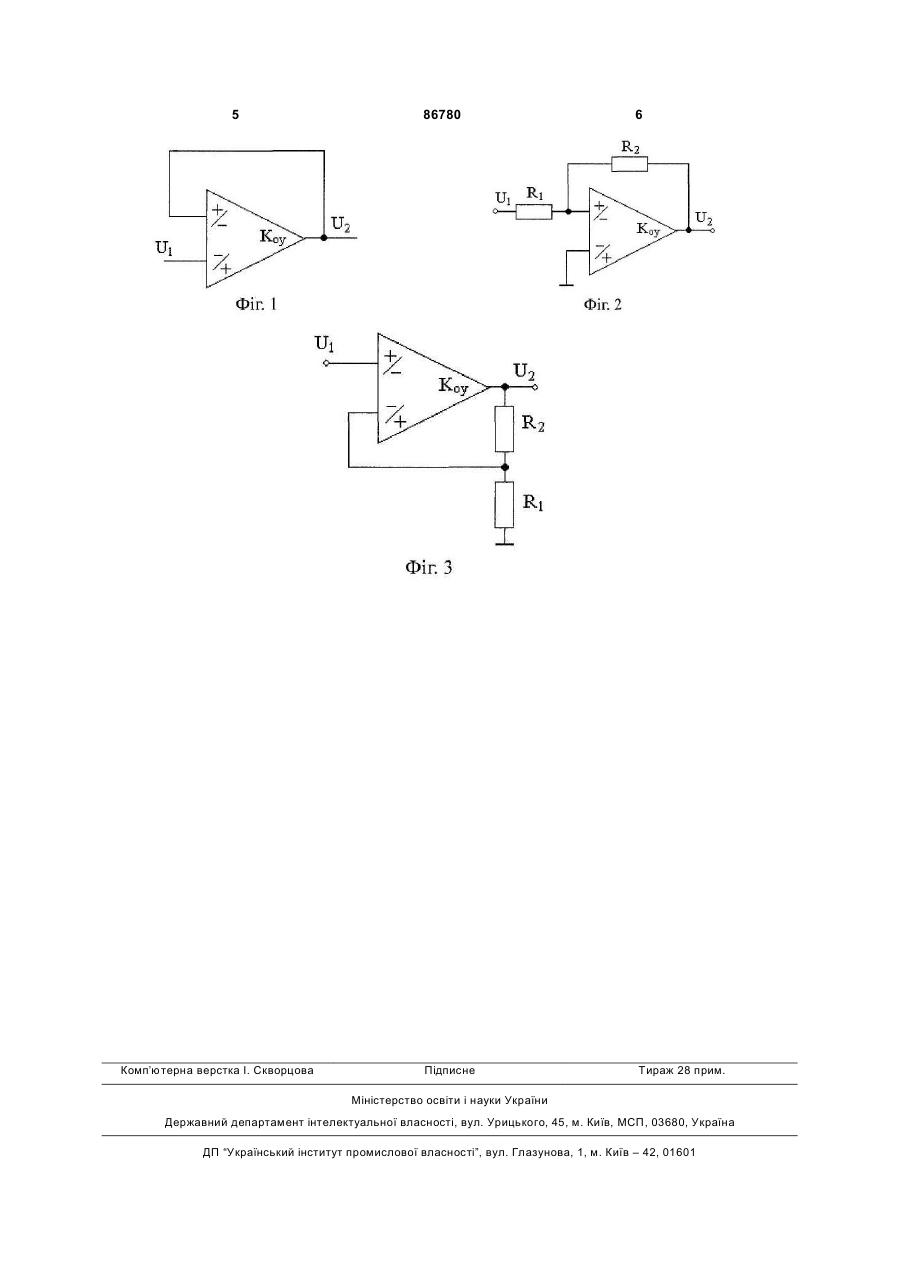

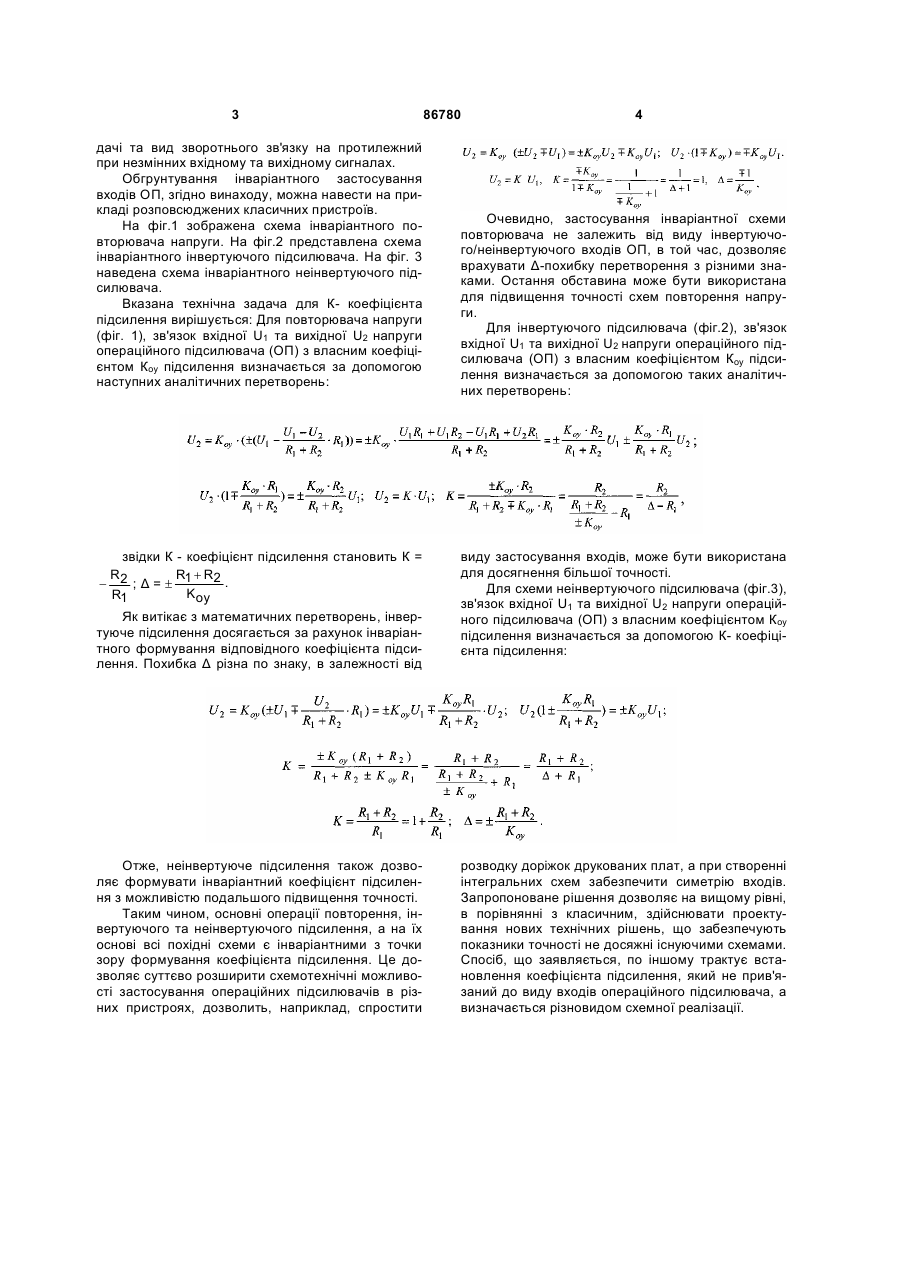

Спосіб задання коефіцієнта підсилення інваріантної активної схеми на операційному підсилювачі, який полягає у тому, що взаємодією вхідної напруги та напруги зворотного зв'язку формують диференційний сигнал, який максимально підсилюють з власним коефіцієнтом прямої передачі активної схеми на операційному підсилювачі та в подальшому обмежують на заданому рівні каналом зворотного зв'язку, який відрізняється тим, що одночасно змінюють ознаку інверсії в каналі прямої передачі та вид зворотного зв'язку на протилежний при незмінних вхідному та вихідному сигналах. (19) (21) a200604576 (22) 25.04.2006 (24) 25.05.2009 (46) 25.05.2009, Бюл.№ 10, 2009 р. (72) СЕМЕНЕЦЬ ВАЛЕРІЙ ВАСИЛЬОВИЧ, UA, КРУК ОЛЕГ ЯРОСЛАВОВИЧ, UA, ФЕДОТОВ ДМИТРО ОЛЕКСІЙОВИЧ, UA, ФЕДОТОВ ПАВЛО ДМИТРОВИЧ, UA (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ, UA (56) SU 1663756, 15.07.1991 SU 907557, 25.02.1982 SU 1210204, 07.02.1986 3 дачі та вид зворотнього зв'язку на протилежний при незмінних вхідному та вихідному сигналах. Обгрунтування інваріантного застосування входів ОП, згідно винаходу, можна навести на прикладі розповсюджених класичних пристроїв. На фіг.1 зображена схема інваріантного повторювача напруги. На фіг.2 представлена схема інваріантного інвертуючого підсилювача. На фіг. 3 наведена схема інваріантного неінвертуючого підсилювача. Вказана технічна задача для К- коефіцієнта підсилення вирішується: Для повторювача напруги (фіг. 1), зв'язок вхідної U1 та вихідної U2 напруги операційного підсилювача (ОП) з власним коефіцієнтом Коу підсилення визначається за допомогою наступних аналітичних перетворень: звідки К - коефіцієнт підсилення становить К = R + R2 R2 . ;Δ=± 1 Koy R1 Як витікає з математичних перетворень, інвертуюче підсилення досягається за рахунок інваріантного формування відповідного коефіцієнта підсилення. Похибка Δ різна по знаку, в залежності від Отже, неінвертуюче підсилення також дозволяє формувати інваріантний коефіцієнт підсилення з можливістю подальшого підвищення точності. Таким чином, основні операції повторення, інвертуючого та неінвертуючого підсилення, а на їх основі всі похідні схеми є інваріантними з точки зору формування коефіцієнта підсилення. Це дозволяє суттєво розширити схемотехнічні можливості застосування операційних підсилювачів в різних пристроях, дозволить, наприклад, спростити 86780 4 Очевидно, застосування інваріантної схеми повторювача не залежить від виду інвертуючого/неінвертуючого входів ОП, в той час, дозволяє врахувати Δ-похибку перетворення з різними знаками. Остання обставина може бути використана для підвищення точності схем повторення напруги. Для інвертуючого підсилювача (фіг.2), зв'язок вхідної U1 та вихідної U2 напруги операційного підсилювача (ОП) з власним коефіцієнтом Коу підсилення визначається за допомогою таких аналітичних перетворень: виду застосування входів, може бути використана для досягнення більшої точності. Для схеми неінвертуючого підсилювача (фіг.3), зв'язок вхідної U1 та вихідної U2 напруги операційного підсилювача (ОП) з власним коефіцієнтом Коу підсилення визначається за допомогою К- коефіцієнта підсилення: розводку доріжок друкованих плат, а при створенні інтегральних схем забезпечити симетрію входів. Запропоноване рішення дозволяє на вищому рівні, в порівнянні з класичним, здійснювати проектування нових технічних рішень, що забезпечують показники точності не досяжні існуючими схемами. Спосіб, що заявляється, по іншому трактує встановлення коефіцієнта підсилення, який не прив'язаний до виду входів операційного підсилювача, а визначається різновидом схемної реалізації. 5 Комп’ютерна верстка І. Скворцова 86780 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
