Спосіб зміцнення маложорстких деталей

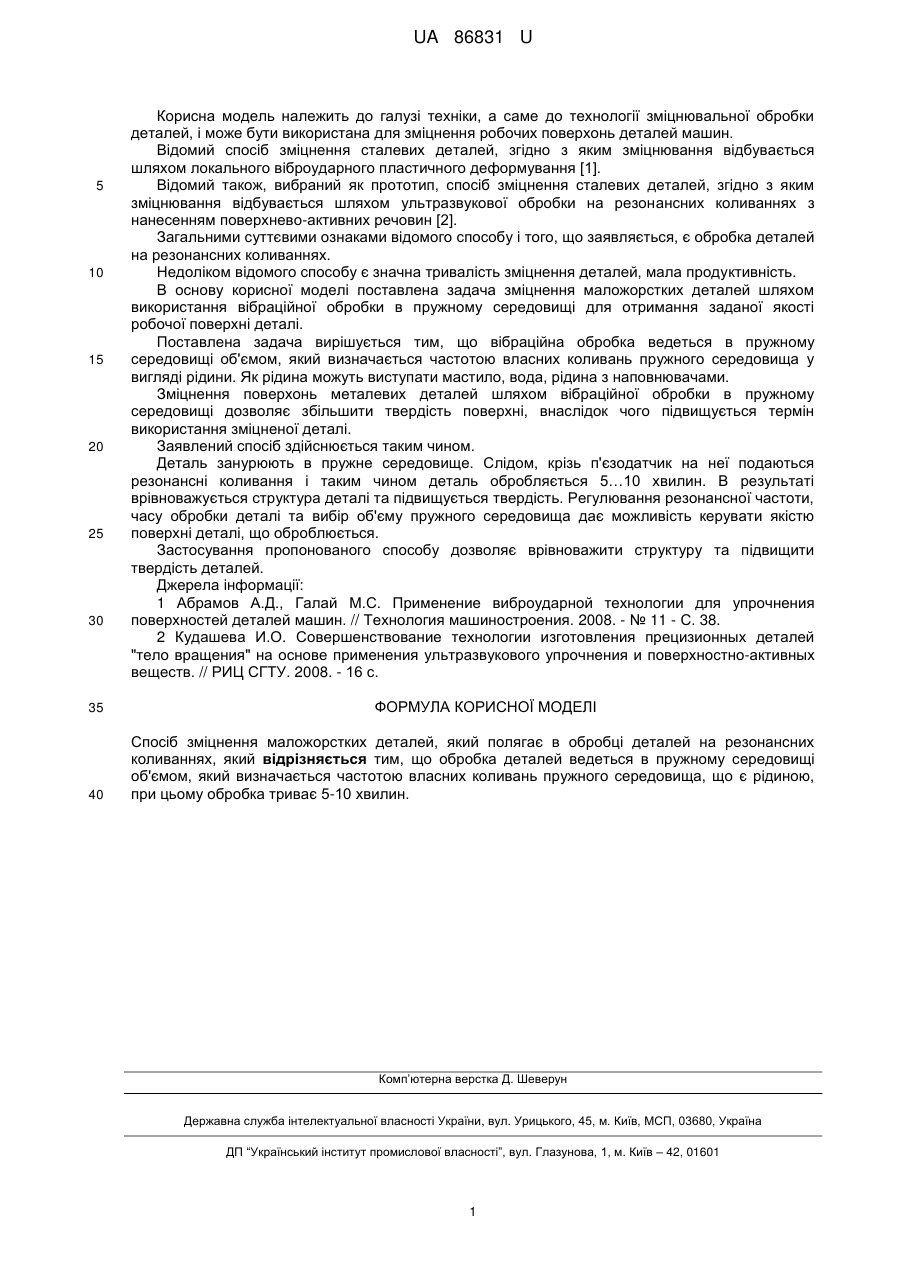

Реферат: UA 86831 U UA 86831 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до технології зміцнювальної обробки деталей, і може бути використана для зміцнення робочих поверхонь деталей машин. Відомий спосіб зміцнення сталевих деталей, згідно з яким зміцнювання відбувається шляхом локального віброударного пластичного деформування [1]. Відомий також, вибраний як прототип, спосіб зміцнення сталевих деталей, згідно з яким зміцнювання відбувається шляхом ультразвукової обробки на резонансних коливаннях з нанесенням поверхнево-активних речовин [2]. Загальними суттєвими ознаками відомого способу і того, що заявляється, є обробка деталей на резонансних коливаннях. Недоліком відомого способу є значна тривалість зміцнення деталей, мала продуктивність. В основу корисної моделі поставлена задача зміцнення маложорстких деталей шляхом використання вібраційної обробки в пружному середовищі для отримання заданої якості робочої поверхні деталі. Поставлена задача вирішується тим, що вібраційна обробка ведеться в пружному середовищі об'ємом, який визначається частотою власних коливань пружного середовища у вигляді рідини. Як рідина можуть виступати мастило, вода, рідина з наповнювачами. Зміцнення поверхонь металевих деталей шляхом вібраційної обробки в пружному середовищі дозволяє збільшити твердість поверхні, внаслідок чого підвищується термін використання зміцненої деталі. Заявлений спосіб здійснюється таким чином. Деталь занурюють в пружне середовище. Слідом, крізь п'єзодатчик на неї подаються резонансні коливання і таким чином деталь обробляється 5…10 хвилин. В результаті врівноважується структура деталі та підвищується твердість. Регулювання резонансної частоти, часу обробки деталі та вибір об'єму пружного середовища дає можливість керувати якістю поверхні деталі, що оброблюється. Застосування пропонованого способу дозволяє врівноважити структуру та підвищити твердість деталей. Джерела інформації: 1 Абрамов А.Д., Галай М.С. Применение виброударной технологии для упрочнения поверхностей деталей машин. // Технология машиностроения. 2008. - № 11 - С. 38. 2 Кудашева И.О. Совершенствование технологии изготовления прецизионных деталей "тело вращения" на основе применения ультразвукового упрочнения и поверхностно-активных веществ. // РИЦ СГТУ. 2008. - 16 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб зміцнення маложорстких деталей, який полягає в обробці деталей на резонансних коливаннях, який відрізняється тим, що обробка деталей ведеться в пружному середовищі об'ємом, який визначається частотою власних коливань пружного середовища, що є рідиною, при цьому обробка триває 5-10 хвилин. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
