Регульованообтиснена залізобетонна балка

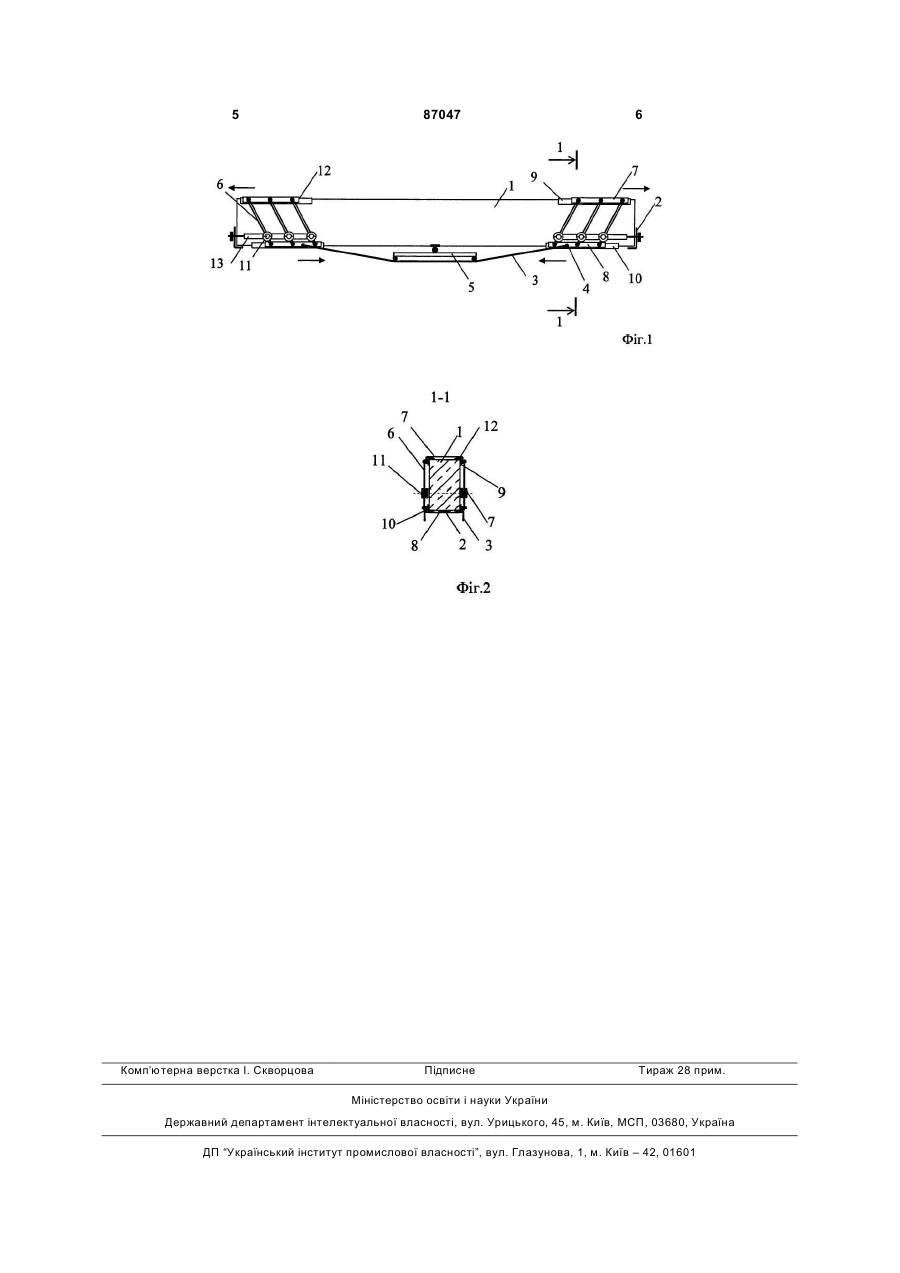

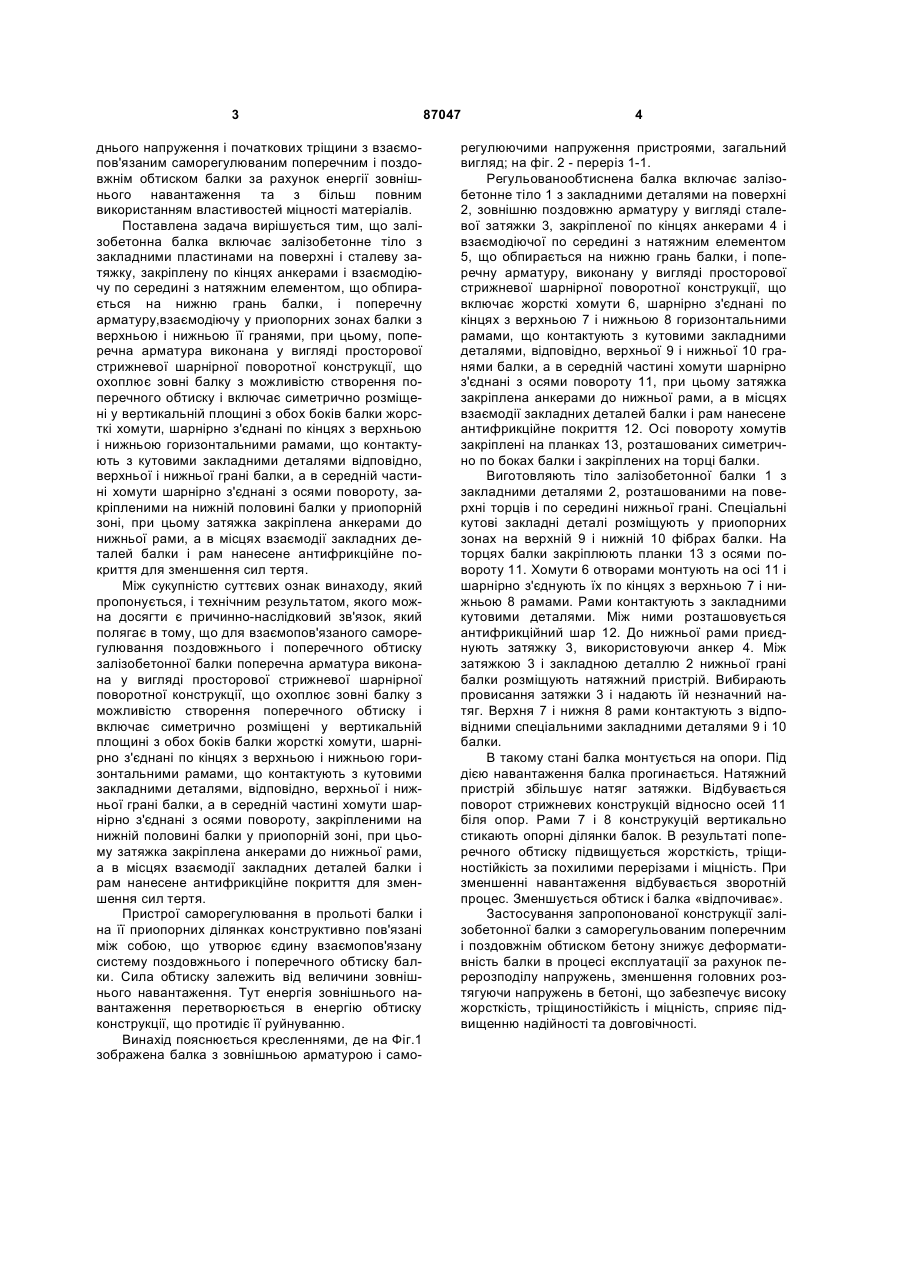

Регульованообтиснена залізобетонна балка, що включає залізобетонне тіло з закладними пластинами на поверхні і сталеву затяжку, закріплену C2 1 3 днього напруження і початкових тріщини з взаємопов'язаним саморегулюваним поперечним і поздовжнім обтиском балки за рахунок енергії зовнішнього навантаження та з більш повним використанням властивостей міцності матеріалів. Поставлена задача вирішується тим, що залізобетонна балка включає залізобетонне тіло з закладними пластинами на поверхні і сталеву затяжку, закріплену по кінцях анкерами і взаємодіючу по середині з натяжним елементом, що обпирається на нижню грань балки, і поперечну арматуру,взаємодіючу у приопорних зонах балки з верхньою і нижньою її гранями, при цьому, поперечна арматура виконана у вигляді просторової стрижневої шарнірної поворотної конструкції, що охоплює зовні балку з можливістю створення поперечного обтиску і включає симетрично розміщені у вертикальній площині з обох боків балки жорсткі хомути, шарнірно з'єднані по кінцях з верхньою і нижньою горизонтальними рамами, що контактують з кутовими закладними деталями відповідно, верхньої і нижньої грані балки, а в середній частині хомути шарнірно з'єднані з осями повороту, закріпленими на нижній половині балки у приопорній зоні, при цьому затяжка закріплена анкерами до нижньої рами, а в місцях взаємодії закладних деталей балки і рам нанесене антифрикційне покриття для зменшення сил тертя. Між сукупністю суттєвих ознак винаходу, який пропонується, і технічним результатом, якого можна досягти є причинно-наслідковий зв'язок, який полягає в тому, що для взаємопов'язаного саморегулювання поздовжнього і поперечного обтиску залізобетонної балки поперечна арматура виконана у вигляді просторової стрижневої шарнірної поворотної конструкції, що охоплює зовні балку з можливістю створення поперечного обтиску і включає симетрично розміщені у вертикальній площині з обох боків балки жорсткі хомути, шарнірно з'єднані по кінцях з верхньою і нижньою горизонтальними рамами, що контактують з кутовими закладними деталями, відповідно, верхньої і нижньої грані балки, а в середній частині хомути шарнірно з'єднані з осями повороту, закріпленими на нижній половині балки у приопорній зоні, при цьому затяжка закріплена анкерами до нижньої рами, а в місцях взаємодії закладних деталей балки і рам нанесене антифрикційне покриття для зменшення сил тертя. Пристрої саморегулювання в прольоті балки і на її приопорних ділянках конструктивно пов'язані між собою, що утворює єдину взаємопов'язану систему поздовжнього і поперечного обтиску балки. Сила обтиску залежить від величини зовнішнього навантаження. Тут енергія зовнішнього навантаження перетворюється в енергію обтиску конструкції, що протидіє її руйнуванню. Винахід пояснюється кресленнями, де на Фіг.1 зображена балка з зовнішньою арматурою і само 87047 4 регулюючими напруження пристроями, загальний вигляд; на фіг. 2 - переріз 1-1. Регульованообтиснена балка включає залізобетонне тіло 1 з закладними деталями на поверхні 2, зовнішню поздовжню арматуру у вигляді сталевої затяжки 3, закріпленої по кінцях анкерами 4 і взаємодіючої по середині з натяжним елементом 5, що обпирається на нижню грань балки, і поперечну арматуру, виконану у вигляді просторової стрижневої шарнірної поворотної конструкції, що включає жорсткі хомути 6, шарнірно з'єднані по кінцях з верхньою 7 і нижньою 8 горизонтальними рамами, що контактують з кутовими закладними деталями, відповідно, верхньої 9 і нижньої 10 гранями балки, а в середній частині хомути шарнірно з'єднані з осями повороту 11, при цьому затяжка закріплена анкерами до нижньої рами, а в місцях взаємодії закладних деталей балки і рам нанесене антифрикційне покриття 12. Осі повороту хомутів закріплені на планках 13, розташованих симетрично по боках балки і закріплених на торці балки. Виготовляють тіло залізобетонної балки 1 з закладними деталями 2, розташованими на поверхні торців і по середині нижньої грані. Спеціальні кутові закладні деталі розміщують у приопорних зонах на верхній 9 і нижній 10 фібрах балки. На торцях балки закріплюють планки 13 з осями повороту 11. Хомути 6 отворами монтують на осі 11 і шарнірно з'єднують їх по кінцях з верхньою 7 і нижньою 8 рамами. Рами контактують з закладними кутовими деталями. Між ними розташовується антифрикційний шар 12. До нижньої рами приєднують затяжку 3, використовуючи анкер 4. Між затяжкою 3 і закладною деталлю 2 нижньої грані балки розміщують натяжний пристрій. Вибирають провисання затяжки 3 і надають їй незначний натяг. Верхня 7 і нижня 8 рами контактують з відповідними спеціальними закладними деталями 9 і 10 балки. В такому стані балка монтується на опори. Під дією навантаження балка прогинається. Натяжний пристрій збільшує натяг затяжки. Відбувається поворот стрижневих конструкцій відносно осей 11 біля опор. Рами 7 і 8 конструкуцій вертикально стикають опорні ділянки балок. В результаті поперечного обтиску підвищується жорсткість, тріщиностійкість за похилими перерізами і міцність. При зменшенні навантаження відбувається зворотній процес. Зменшується обтиск і балка «відпочиває». Застосування запропонованої конструкції залізобетонної балки з саморегульованим поперечним і поздовжнім обтиском бетону знижує деформативність балки в процесі експлуатації за рахунок перерозподілу напружень, зменшення головних розтягуючи напружень в бетоні, що забезпечує високу жорсткість, тріщиностійкість і міцність, сприяє підвищенню надійності та довговічності. 5 Комп’ютерна верстка І. Скворцова 87047 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
