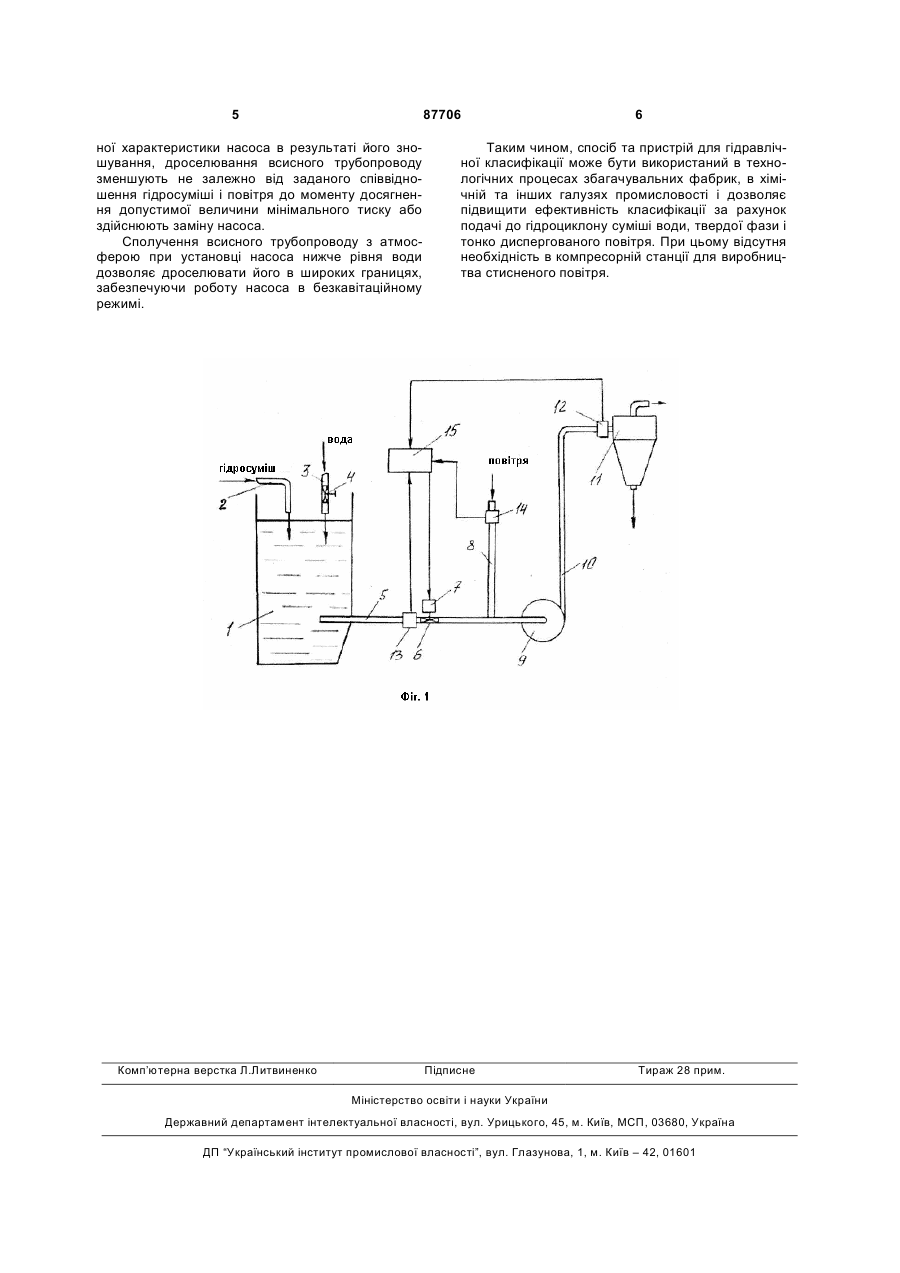

Спосіб та пристрій для регулювання гідравлічної класифікації твердих матеріалів

1. Спосіб регулювання гідравлічної класифікації, що включає подачу гідросуміші та стисненого повітря до гідроциклона і виведення отриманих фракцій, який відрізняється тим, що регулювання введення повітря до гідросуміші здійснюють дроселюванням всисного трубопроводу, що сполучений з атмосферою, при цьому задають співвідношення кількості гідросуміші до кількості повітря, а також допустиму величину мінімального тиску на вході в гідроциклон, вимірюють кількість гідросу C2 2 (19) 1 3 Найбільш близьким за технічною сутністю та ефектом, що досягається, до заявляємого винаходу, є спосіб гідравлічної класифікації, що містить подачу гідросуміші та стисненого повітря в поле відцентрових сил у співвідношенні від 1/3 до 1/5 і виведення отриманих фракцій, при цьому спочатку стиснене повітря подається до нагнітального трубопроводу [А.с. 1304881 СССР, МКИ В03В5/34. Способ гидравлической классификации /Б.В.Виноградов, Е.М.Бродский, Кирнос В.Д. и др. (СССР).- №3998650/22-03; Заявл. 25.11.85; Опубл. 23.04.87.- Бюл. №12] (прототип). Відомий спосіб гідравлічної класифікації не забезпечує диспергування повітря, що подається до гідроциклону і, отже, не підвищує ефективності класифікації. Крім того, для реалізації цього способу додатково треба мати компресорну станцію. Найбільш близьким за технічною суттю та ефектом, що досягається, до заявляємого винаходу, є пристрій для гідравлічної класифікації, що містить зумпф, сполучений за допомогою всисного патрубка, насоса, нагнітального трубопроводу з гідроциклоном, трубопровід для подачі стисненого повітря до смєсітельної камери і нагнітального трубопроводу, що сполучений додатковим патрубком з всисним трубопроводом, при цьому на додатковому патрубку та трубопроводу стисненого повітря установлені засувки, що автоматично керуються, а в зумпфі установлений датчик рівня пульпи [A.c. 1713178 СССР, МКИ В03В5/34. Устройство для гидравлической классификации /Б.В. Виноградов, Е.М. Бродский (СССР).- №4688681: Заявл. 5.05.89] (прототип). Відомий пристрій не забезпечує диспергування повітря, що подається до нагнітального трубопроводу і, також, не дозволяє підвищити ефективність класифікації та потребує додатково компресорної станції. В основу винаходу поставлено задача удосконалення способу та пристрою для гідравлічної класифікації твердих матеріалів шляхом забезпечення подачі до гідроциклону заданого співвідношення гідросуміші і повітря та тонке диспергування повітря у гідросуміші. Поставлена задача вирішується тим, що у відомому способі гідравлічної класифікації, що містить подачу гідросуміші та стисненого повітря до гідроциклону і виведення отриманих фракцій, відповідно до винаходу, введення в гідросуміш повітря здійснюють дроселюванням та сполученням всисного трубопроводу з атмосферою, при цьому задають співвідношення кількості гідросуміші до кількості повітря, а також допустиму величину мінімального тиску на вході в гідроциклон, і у випадку збільшення заданого співвідношення кількості гідросуміші і повітря збільшують дроселювання всисного трубопроводу, а у випадку зменшення цього співвідношення зменшують його дроселювання до моменту досягнення заданого значення, у випадку зменшення тиску на вході в гідроциклон до величини меншої ніж допустима дроселювання всисного трубопроводу зменшують не залежно від заданого співвідношення гідросуміші і повітря до моменту досягнення допустимої величини мінімального тиску. 87706 4 Також поставлена задача вирішується тим, що у відомому пристрої для гідравлічної класифікації, що містить зумпф, сполучений за допомогою всисного трубопроводу, насоса та нагнітального трубопроводу з гідроциклоном, відповідно до винаходу всисний трубопровід устаткований дроселем і патрубком, який сполучає всисний трубопровід з атмосферою. Спосіб реалізується в пристрої, що наведений на Фіг. 1 і містить зумпф 1, подачу гідросуміші 2, подачу води 3 з регулятором подачі 4, всисний трубопровід 5, дросель 6 з мотором 7, патрубок 8, що сполучає всисний трубопровід з атмосферою, насос 9, нагнітальний трубопровід 10, гідроциклон 11 з манометром 12 на вході, вимірювач подачі гідросуміші 13, вимірювач подачі повітря 14, блок управління 15. Спосіб здійснюється наступним чином. Задають відношення суміші до кількості повітря, а також допустиму величину мінімального значення тиску на вході в гідроциклон 11. В зумпф 1 подають гідросуміш 2 та воду 3, вмикають насос 9 і суміш по трубопроводу 10 подається до гідроциклону 11, де відбувається класифікація твердої фази гідросуміші. Вимірювачі 13 і 14 вимірюють кількість гідросуміші та повітря, що подаються до всисного трубопроводу 5, а також манометром 12 тиск на вході в гідроциклон 11 і регіструють ці величини у блоці управління 15. Якщо повітря не подається до всисного трубопроводу 5, по патрубку 8 або подається в кількості меншої заданої величини, то блок управління 15 дає команду двигуну 7 дроселя 6 на збільшення дроселювання всисного трубопроводу. Збільшення дроселювання призводить до зниження тиску в перерізі всисного трубопроводу де він сполучений за допомогою патрубка 8 з атмосферою. При зниженні тиску до величини меншої атмосферної по патрубку 8 до всисного трубопроводу починає поступати повітря. При подальшому збільшенні дроселювання і стабілізації рівня гідросуміші у зумпфі 1 за допомогою регулятора подачі води 4 тиск в перерізі підведення повітря знижується і кількість повітря, що поступає до всисного трубопроводу збільшується. Збільшення подачі повітря відбувається до моменту досягнення заданого співвідношення кількості гідросуміші і повітря. При проходженні повітря через насос відбувається його диспергування, що є необхідним для підвищення ефективності класифікації. У випадку зменшення заданого співвідношення кількості гідросуміші і повітря, навпаки, мотору 7 дроселя 6 дається команда на зменшення дроселювання всисного трубопроводу 5 до моменту досягнення заданого значення. При дроселюванні всисного трубопроводу 5 буде змінюватися подача гідросуміші, що подається насосом 9 до гідроциклону 11 і, отже, рівень гідросуміші в зумпфі 1 та тиск на вході в гідроциклон 11 також будуть змінюватися. Рівень гідросуміші в гідроциклоні 1 регулюється за допомогою регулятора подачі води 4, що установлений на трубопроводі 3, а тиск на вході в гідроциклон контролюється манометром 6. У випадку зменшення тиску на вході в гідроциклон до величини меншої ніж допустима, що можливо при погіршенні напір 5 87706 ної характеристики насоса в результаті його зношування, дроселювання всисного трубопроводу зменшують не залежно від заданого співвідношення гідросуміші і повітря до моменту досягнення допустимої величини мінімального тиску або здійснюють заміну насоса. Сполучення всисного трубопроводу з атмосферою при установці насоса нижче рівня води дозволяє дроселювати його в широких границях, забезпечуючи роботу насоса в безкавітаційному режимі. Комп’ютерна верстка Л.Литвиненко 6 Таким чином, спосіб та пристрій для гідравлічної класифікації може бути використаний в технологічних процесах збагачувальних фабрик, в хімічній та інших галузях промисловості і дозволяє підвищити ефективність класифікації за рахунок подачі до гідроциклону суміші води, твердої фази і тонко диспергованого повітря. При цьому відсутня необхідність в компресорній станції для виробництва стисненого повітря. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
