Цанговий патрон

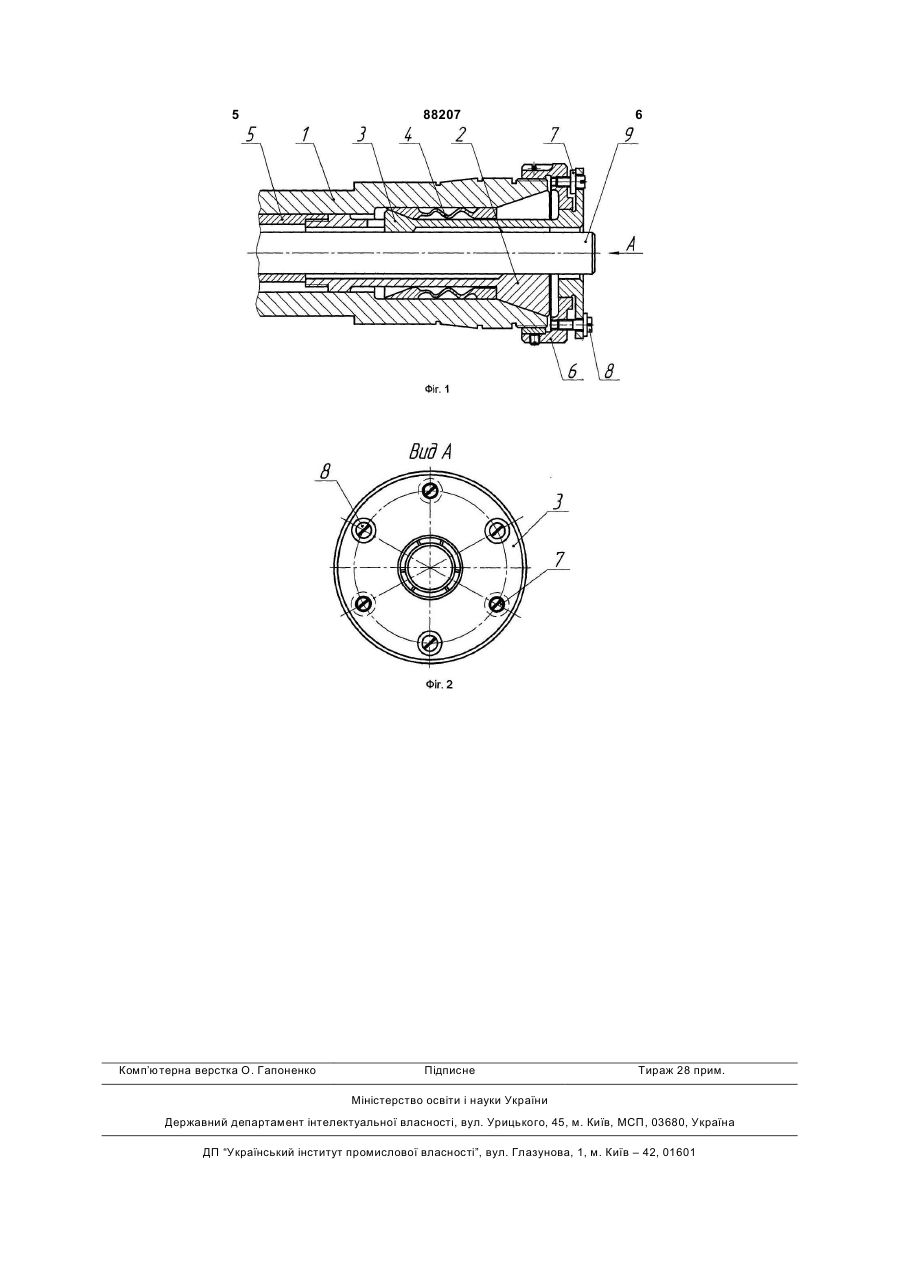

Цанговий патрон, що містить розташовані в середині шпинделя верстата розміщені в прорізях одне одного і обернені в різні сторони основну і допоміжну затискні цанги, пружний елемент, що знаходиться між ними, і з'єднану зі шпинделем упорну гайку, який відрізняється тим, що в упорній гайці рівномірно і почергово по колу встановлені регулюючі гвинти, що мають буртики з протилежно розміщеними робочими торцями, якими вони контактують з торцем фланця додаткової цанги. (19) (21) a200714702 (22) 25.12.2007 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) КУЗНЄЦОВ ЮРІЙ МИКОЛАЙОВИЧ, ФІРАНСЬКИЙ ВОЛОДИМИР БОРИСОВИЧ, ГРИСЮК ОЛЕКСАНДР ВІТАЛІЙОВИЧ (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" (56) SU 319400, B23B 31/20, 25.11.1971 SU 568504, B23B 31/20, 21.12.1977 SU 529909, B23B 31/20, 14.12.1976 3 88207 4 чергу, залежить від величини зазорів між пружним трично відносно пелюстків додаткової цанги елементом і цангою. (Фіг.2). Гвинти 7 і 8 мають буртики, робочі поверхні В основу винаходу покладена задача удоскояких обернені в різні сторони і торкаються протиналення цангового патрону шляхом того, що в лежними торцями фланця додаткової цанги. упорній гайці, рівномірно і почергово по колу встаПроцес регулювання зусилля затиску прутка новлені регулюючі гвинти, що забезпечує можлидодаткової цанги і робота патрона відбуваються вість регулювання зусилля затиску прутка додатнаступним чином. ковою цангою. При повністю розтиснутій основній затискній Поставлена задача вирішується тим, що в цацанзі 2 в залежності від того, як потрібно збільшинговому патроні, що містить розташовані в серети або зменшити зусилля затиску додатковою цандині шпинделя верстата розміщені в прорізях одне гою 3, послаблюють гвинти 8 (або 7) і вигвинчують одного і обернені в різні сторони основну і допомі(або загвинчують) гвинти 7 (або 8). Після такого жну затискні цанги, пружний елемент, що знахопереміщення додаткової цанги 3 її фіксують, педиться між ними, і з'єднану зі шпинделем упорну реміщуючи гвинти 7 (або 8) до дотику їх торців до гайку, новим є те, що в упорній гайці рівномірно і торців фланця цанги 3. Чим більше вправо (по почергово по колу встановлені регулюючі гвинти, Фіг.1) зміщення цанги 3, тим більше зусилля розщо мають буртики з протилежно розміщеними ровинуть її губки, бо до передаваємого пружним бочими торцями, якими вони контактують з торцем елементом 4 від основної цанги 2 осьового зусилфланця додаткової цанги. ля добавиться зусилля його попереднього стиску. Завдяки регулюючим гвинтам можна зміщуваПри переміщенні цанги 3 вліво зусилля затиску її ти додаткову цангу в осьовому напрямку. Однією послаблює і наступає момент, коли воно стає рівгрупою регулюючих гвинтів ця цанга може бути ним нулю з моменту утворення зазору між пружзміщена в одну сторону, другою - в протилежну. ною ланкою 4 і цангою 3 при повністю затягнутій Фіксація осьового положення виконується послідоцанзі 2. Величина максимального зусилля затиску вним обертанням кожної групи гвинтів в різні стопрутка додатковою цангою визначається осьовою рони. При зміщення губок додаткової цанги по нажорсткістю пружної ланки 4. Налагодження патропрямку до основної зусилля затиску прутка на на необхідну силу затиску прутка додатковою додатковою цангою збільшується тому, що при цангою може бути виконано за допомогою цангоцьому, починаючи з деякого моменту, відбуваєтьвого динамометра, який показує величину радіся попереднє стискання пружної ланки. Навпаки, альної сили затиску (тут не розглядається). Після при зміщенні додаткової цанги в зворотну сторону регулювання зазор між губками додаткової цанги зусилля затиску прутка додатковою цангою зменменший, ніж між губками основної цанги 2 і прутшується і може бути зведене до нуля (при повніском. тю затягнутій основній цанзі в цьому випадку між При ході труби затиску 5 вліво основна цанга 2 контактуючими поверхнями пружної ланки і додатчерез пружну ланку 4 передає осьове зусилля на кової цанги є зазор). Регулювання виконується губки цанги 3, які зміщуються в радіальному наперед початком роботи верстату; воно відбуваєтьпрямку і затискають пруток 9 раніше, ніж губки ся без розбирання патрона. основної цанги 2. Втягуючись в конічний отвір На кресленнях, що пояснюють суть винаходу, шпинделя 1, основна цанга відтягує при затиску показано: Фіг.1 - повздовжній розріз цангового папруток 9 від упору, але величина цього відтягувантрона; Фіг.2 - вид по стрілці А на Фіг.1. ня є малою тому, що пруток до цього часу вже Цанговий патрон розміщений в середині шпипідтиснутий нерухомою в осьовому напрямку цаннделя верстату 1 (Фіг.1) з конічним отвором і місгою 3. Звільнення прутка виконується приводом тить основну затискну цангу 2, додаткову затискну при переміщенні труби 5 з цангою 2 вправо. цангу 3, пружну ланку 4 з конічним отвором. Губки Економічна ефективність пропонуємої консцанг 2 і 3 розміщені в прорізях одне одного і натрукції цангового патрону забезпечується підвиправлені в протилежні сторони. Пружна ланка щенням точності закріплення прутків і деталей, що правим торцем доторкається торця основної затиоброблюються з них на токарних автоматизованих скної цанги 2 біля меншого діаметра її конуса. З верстатах. Регулювання величини зусилля затиску лівого торця пружна ланка контактує з конусом прутка губками додаткової цанги збільшує жорстгубок додаткової цанги 3. Основна цанга 2 з'єднакість і точність закріплення прутка, стабільність на з трубою затиску 5 і з приводом цангового патположення його осі обертання при обробці і, як рона (на Фіг.1 не показаний). На шпинделі 1 закрінаслідок, підвищення точності обробки деталей з плена упорна гайка 6 з циліндричним отвором, прутка як в повздовжньому, так і в поперечному який являється направляючою поверхнею для напрямках. При використанні запропонованого фланця додаткової цанги 3. В гайку 6 вгвинчені цангового патрону можна виключити наступні чисрегулюючі гвинти 7 і 8 в рівній кількості, які рівнотові операції, наприклад, шліфування, або значно мірно чергуються по колу. Гвинти розміщені симезменшити припуски на них. 5 Комп’ютерна верстка О. Гапоненко 88207 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
