Цанговий патрон
Номер патенту: 26991
Опубліковано: 10.10.2007
Автори: Кузнєцов Юрій Миколайович, Грисюк Олександр Віталійович
Формула / Реферат
Цанговий патрон, який містить трубу затиску, затискну цангу з двома конусами і розміщені в отворі шпинделя конусні елементи, що взаємодіють з нею, який відрізняється тим, що конусні елементи виконані у вигляді першої конусної втулки, яка взаємодіє з переднім конусом затискної цанги і складається з двох частин, та у вигляді другої конусної втулки з шліцами, яка розміщена зі сторони труби затиску і взаємодіє з заднім конусом затискної цанги.
Текст

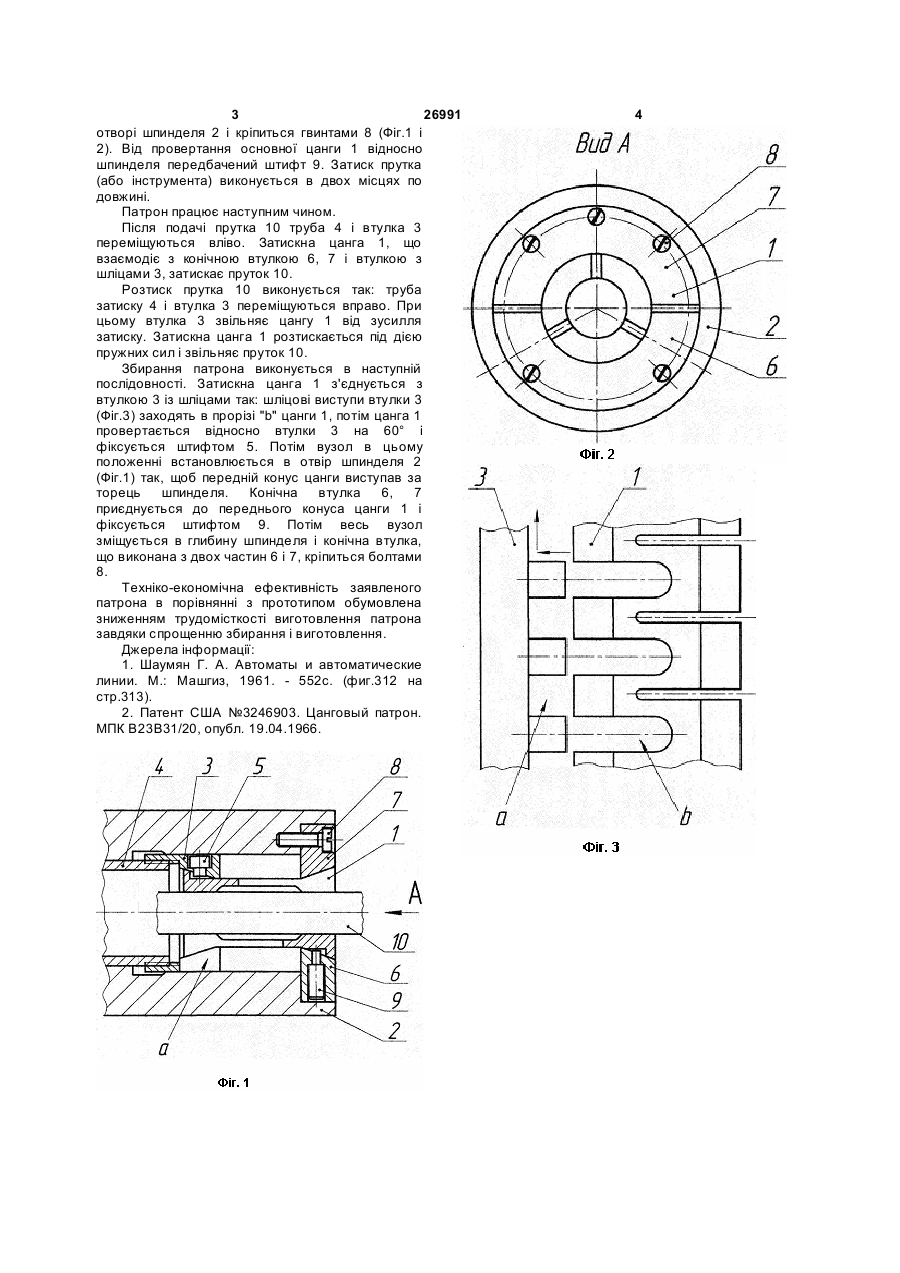

Цанговий патрон, який містить трубу затиску, затискну цангу з двома конусами і розміщені в отворі шпинделя конусні елементи, що взаємодіють з нею, який відрізняється тим, що конусні елементи виконані у вигляді першої конусної втулки, яка взаємодіє з переднім конусом затискної цанги і складається з двох частин, та у вигляді другої конусної втулки з шліцами, яка розміщена зі сторони труби затиску і взаємодіє з заднім конусом затискної цанги. (19) (21) u200706666 (22) 14.06.2007 (24) 10.10.2007 (72) КУЗНЄЦОВ ЮРІЙ МИКОЛАЙОВИЧ, UA, ГРИСЮК ОЛЕКСАНДР ВІТАЛІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", UA (56) 3 26991 отворі шпинделя 2 і кріпиться гвинтами 8 (Фіг.1 і 2). Від провертання основної цанги 1 відносно шпинделя передбачений штифт 9. Затиск прутка (або інструмента) виконується в двох місцях по довжині. Патрон працює наступним чином. Після подачі прутка 10 труба 4 і втулка 3 переміщуються вліво. Затискна цанга 1, що взаємодіє з конічною втулкою 6, 7 і втулкою з шліцами 3, затискає пруток 10. Розтиск прутка 10 виконується так: труба затиску 4 і втулка 3 переміщуються вправо. При цьому втулка 3 звільняє цангу 1 від зусилля затиску. Затискна цанга 1 розтискається під дією пружних сил і звільняє пруток 10. Збирання патрона виконується в наступній послідовності. Затискна цанга 1 з'єднується з втулкою 3 із шліцами так: шліцові виступи втулки 3 (Фіг.3) заходять в прорізі "b" цанги 1, потім цанга 1 провертається відносно втулки 3 на 60° і фіксується штифтом 5. Потім вузол в цьому положенні встановлюється в отвір шпинделя 2 (Фіг.1) так, щоб передній конус цанги виступав за торець шпинделя. Конічна втулка 6, 7 приєднується до переднього конуса цанги 1 і фіксується штифтом 9. Потім весь вузол зміщується в глибину шпинделя і конічна втулка, що виконана з двох частин 6 і 7, кріпиться болтами 8. Техніко-економічна ефективність заявленого патрона в порівнянні з прототипом обумовлена зниженням трудомісткості виготовлення патрона завдяки спрощенню збирання і виготовлення. Джерела інформації: 1. Шаумян Г. А. Автоматы и автоматические линии. М.: Машгиз, 1961. - 552с. (фиг.312 на стр.313). 2. Патент США №3246903. Цанговый патрон. МПК В23В31/20, опубл. 19.04.1966. 4
