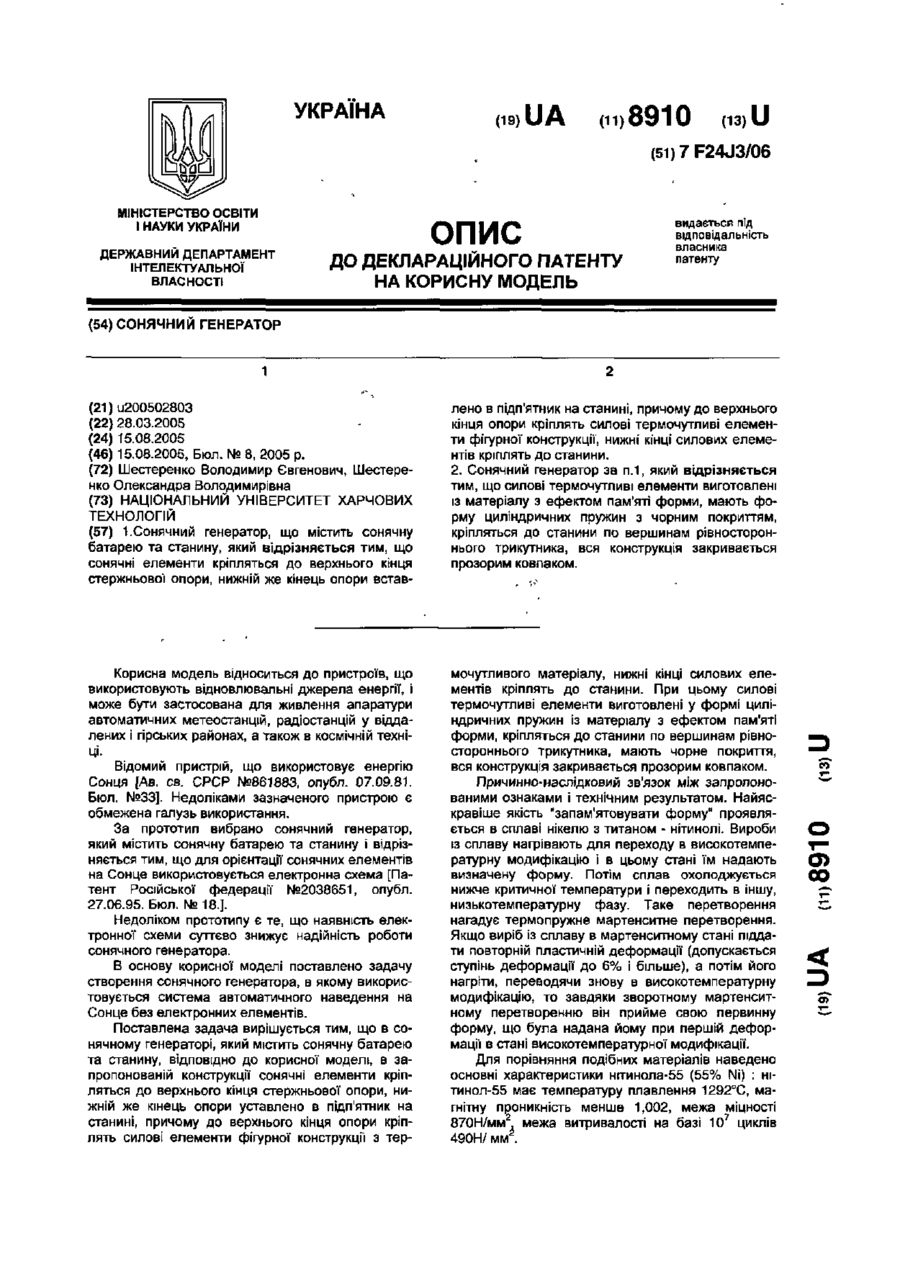

Сонячний генератор

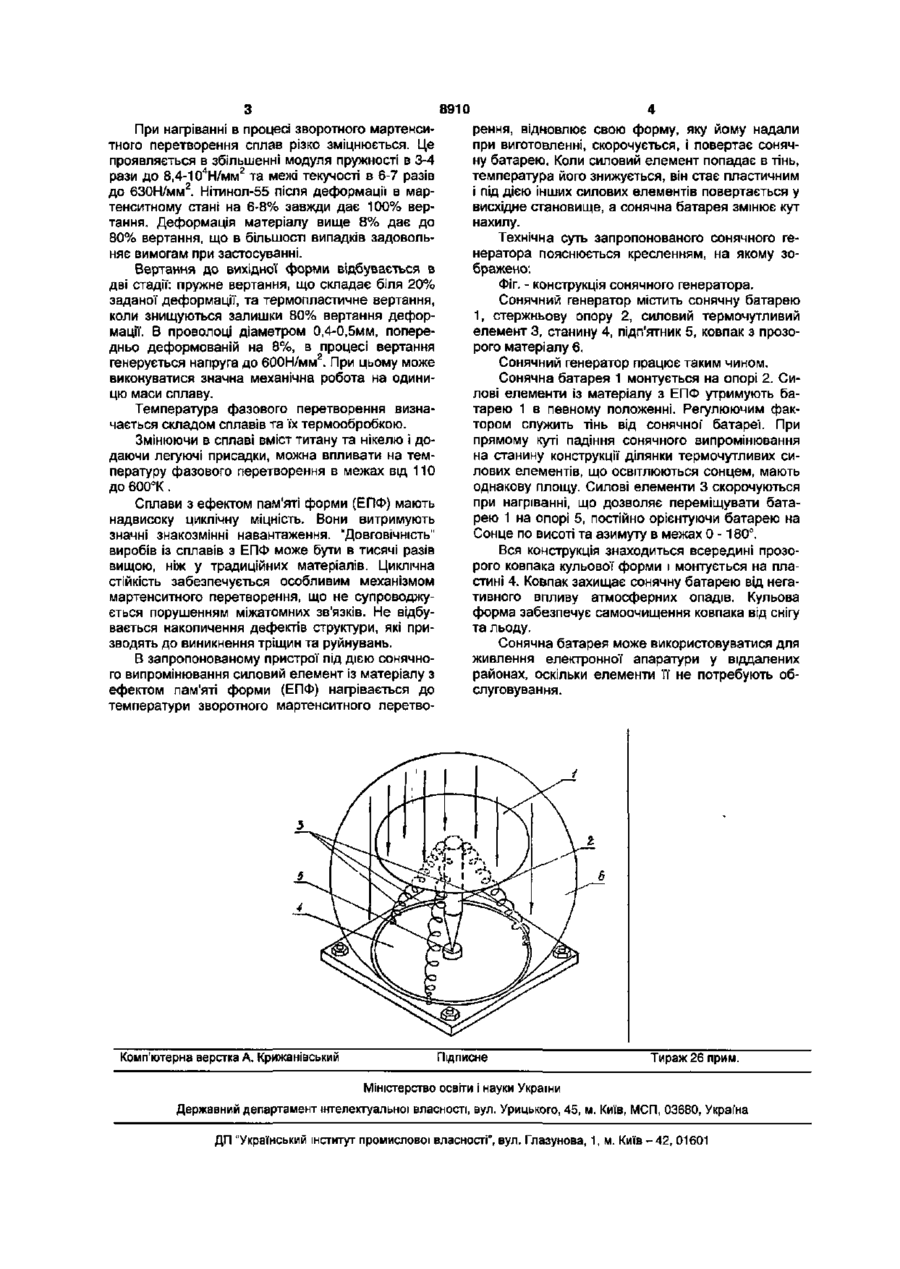

1.Сонячний генератор, що містить сонячну батарею та станину, який відрізняється тим, що сонячні елементи кріпляться до верхнього кінця стержньової опори, нижній же кінець опори встав О) 8910 При нагріванні в процесі зворотного мартенситного перетворення сплав різко зміцнюється. Це проявляється в збільшенні модуля пружності в 3-4 рази до 8,4-104Н/мм2 та межі текучості в 6-7 разів до 630Н/мм2. Нітинол-55 після деформації в мартенситному стані на 6-8% завжди дає 100% вертання. Деформація матеріалу вище 8% дає до 80% вертання, що в більшості випадків задовольняє вимогам при застосуванні. Вертання до вихідної форми відбувається в дві стадії: пружне вертання, що складає біля 20% заданої деформації, та термопластичне вертання, коли знищуються залишки 80% вертання деформації. В проволоці діаметром 0,4-0,5мм, попередньо деформованій на 8%, в процесі вертання генерується напруга до 600Н/мм2. При цьому може виконуватися значна механічна робота на одиницю маси сплаву. Температура фазового перетворення визначається складом сплавів та їх термообробкою. Змінюючи в сплаві вміст титану та нікелю і додаючи легуючі присадки, можна впливати на температуру фазового перетворення в межах від 110 до 600°К. Сплави з ефектом пам'яті форми (ЕПФ) мають надвисоку циклічну міцність. Вони витримують значні знакозмінні навантаження. "Довговічність" виробів із сплавів з ЕПФ може бути в тисячі разів вищою, ніж у традиційних матеріалів. Циклічна стійкість забезпечується особливим механізмом мартенситного перетворення, що не супроводжується порушенням міжатомних зв'язків. Не відбувається накопичення дефектів структури, які призводять до виникнення тріщин та руйнувань. В запропонованому пристрої під дією сонячного випромінювання силовий елемент із матеріалу з ефектом пам'яті форми (ЕПФ) нагрівається до температури зворотного мартенситного перетво Комп'ютерна верстка А. Крижанівський рення, відновлює свою форму, яку йому надали при виготовленні, скорочується, і повертає сонячну батарею. Коли силовий елемент попадає в тінь, температура його знижується, він стає пластичним і під дією інших силових елементів повертається у висхідне становище, а сонячна батарея змінює кут нахилу. Технічна суть запропонованого сонячного генератора пояснюється кресленням, на якому зображено: Фіг. - конструкція сонячного генератора. Сонячний генератор містить сонячну батарею 1, стержньову опору 2, силовий термочутливий елемент 3, станину 4, підп'ятник 5, ковпак з прозорого матеріалу 6. Сонячний генератор працює таким чином. Сонячна батарея 1 монтується на опорі 2. Силові елементи із матеріалу з ЕПФ утримують батарею 1 в певному положенні. Регулюючим фактором служить тінь від сонячної' батареї. При прямому куті падіння сонячного випромінювання на станину конструкції ділянки термочутливих силових елементів, що освітлюються сонцем, мають однакову площу. Силові елементи 3 скорочуються при нагріванні, що дозволяє переміщувати батарею 1 на опорі 5, постійно орієнтуючи батарею на Сонце по висоті та азимуту в межах 0 -180°. Вся конструкція знаходиться всередині прозорого ковпака кульової форми і монтується на пластині 4. Ковпак захищає сонячну батарею від негативного впливу атмосферних опадів. Кульова форма забезпечує самоочищення ковпака від снігу та льоду. Сонячна батарея може використовуватися для живлення електронної апаратури у віддалених районах, оскільки елементи її не потребують обслуговування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
