Спосіб контрольної перевірки апаратного стану вентилятора

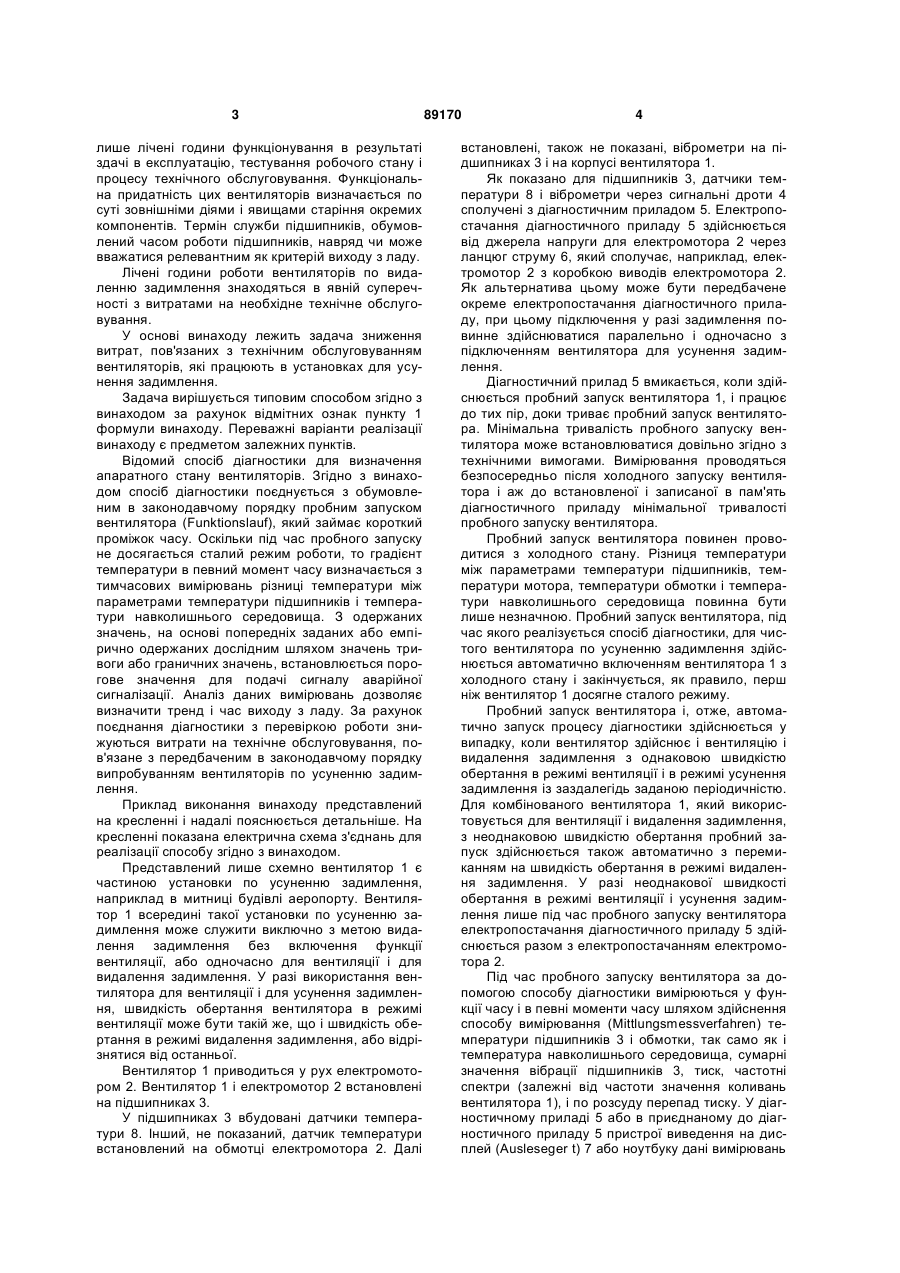

1. Спосіб контрольної перевірки апаратного стану вентилятора, призначеного для видалення задимлення в установці по усуненню задимлення, за допомогою способу діагностики, в якому вимірюється температура підшипників вентилятора і електромотора, який приводить в рух вентилятор, який відрізняється тим, що спосіб діагностики реалізується включенням вентилятора для обмеженого за часом пробного запуску вентилятора, C2 2 (19) 1 3 лише лічені години функціонування в результаті здачі в експлуатацію, тестування робочого стану і процесу технічного обслуговування. Функціональна придатність цих вентиляторів визначається по суті зовнішніми діями і явищами старіння окремих компонентів. Термін служби підшипників, обумовлений часом роботи підшипників, навряд чи може вважатися релевантним як критерій виходу з ладу. Лічені години роботи вентиляторів по видаленню задимлення знаходяться в явній суперечності з витратами на необхідне технічне обслуговування. У основі винаходу лежить задача зниження витрат, пов'язаних з технічним обслуговуванням вентиляторів, які працюють в установках для усунення задимлення. Задача вирішується типовим способом згідно з винаходом за рахунок відмітних ознак пункту 1 формули винаходу. Переважні варіанти реалізації винаходу є предметом залежних пунктів. Відомий спосіб діагностики для визначення апаратного стану вентиляторів. Згідно з винаходом спосіб діагностики поєднується з обумовленим в законодавчому порядку пробним запуском вентилятора (Funktionslauf), який займає короткий проміжок часу. Оскільки під час пробного запуску не досягається сталий режим роботи, то градієнт температури в певний момент часу визначається з тимчасових вимірювань різниці температури між параметрами температури підшипників і температури навколишнього середовища. З одержаних значень, на основі попередніх заданих або емпірично одержаних дослідним шляхом значень тривоги або граничних значень, встановлюється порогове значення для подачі сигналу аварійної сигналізації. Аналіз даних вимірювань дозволяє визначити тренд і час виходу з ладу. За рахунок поєднання діагностики з перевіркою роботи знижуються витрати на технічне обслуговування, пов'язане з передбаченим в законодавчому порядку випробуванням вентиляторів по усуненню задимлення. Приклад виконання винаходу представлений на кресленні і надалі пояснюється детальніше. На кресленні показана електрична схема з'єднань для реалізації способу згідно з винаходом. Представлений лише схемно вентилятор 1 є частиною установки по усуненню задимлення, наприклад в митниці будівлі аеропорту. Вентилятор 1 всередині такої установки по усуненню задимлення може служити виключно з метою видалення задимлення без включення функції вентиляції, або одночасно для вентиляції і для видалення задимлення. У разі використання вентилятора для вентиляції і для усунення задимлення, швидкість обертання вентилятора в режимі вентиляції може бути такій же, що і швидкість обертання в режимі видалення задимлення, або відрізнятися від останньої. Вентилятор 1 приводиться у рух електромотором 2. Вентилятор 1 і електромотор 2 встановлені на підшипниках 3. У підшипниках 3 вбудовані датчики температури 8. Інший, не показаний, датчик температури встановлений на обмотці електромотора 2. Далі 89170 4 встановлені, також не показані, віброметри на підшипниках 3 і на корпусі вентилятора 1. Як показано для підшипників 3, датчики температури 8 і віброметри через сигнальні дроти 4 сполучені з діагностичним приладом 5. Електропостачання діагностичного приладу 5 здійснюється від джерела напруги для електромотора 2 через ланцюг струму 6, який сполучає, наприклад, електромотор 2 з коробкою виводів електромотора 2. Як альтернатива цьому може бути передбачене окреме електропостачання діагностичного приладу, при цьому підключення у разі задимлення повинне здійснюватися паралельно і одночасно з підключенням вентилятора для усунення задимлення. Діагностичний прилад 5 вмикається, коли здійснюється пробний запуск вентилятора 1, і працює до тих пір, доки триває пробний запуск вентилятора. Мінімальна тривалість пробного запуску вентилятора може встановлюватися довільно згідно з технічними вимогами. Вимірювання проводяться безпосередньо після холодного запуску вентилятора і аж до встановленої і записаної в пам'ять діагностичного приладу мінімальної тривалості пробного запуску вентилятора. Пробний запуск вентилятора повинен проводитися з холодного стану. Різниця температуриміж параметрами температури підшипників, температури мотора, температури обмотки і температури навколишнього середовища повинна бути лише незначною. Пробний запуск вентилятора, під час якого реалізується спосіб діагностики, для чистого вентилятора по усуненню задимлення здійснюється автоматично включенням вентилятора 1 з холодного стану і закінчується, як правило, перш ніж вентилятор 1 досягне сталого режиму. Пробний запуск вентилятора і, отже, автоматично запуск процесу діагностики здійснюється у випадку, коли вентилятор здійснює і вентиляцію і видалення задимлення з однаковою швидкістю обертання в режимі вентиляції і в режимі усунення задимлення із заздалегідь заданою періодичністю. Для комбінованого вентилятора 1, який використовується для вентиляції і видалення задимлення, з неоднаковою швидкістю обертання пробний запуск здійснюється також автоматично з перемиканням на швидкість обертання в режимі видалення задимлення. У разі неоднакової швидкості обертання в режимі вентиляції і усунення задимлення лише під час пробного запуску вентилятора електропостачання діагностичного приладу 5 здійснюється разом з електропостачанням електромотора 2. Під час пробного запуску вентилятора за допомогою способу діагностики вимірюються у функції часу і в певні моменти часу шляхом здійснення способу вимірювання (Mittlungsmessverfahren) температури підшипників 3 і обмотки, так само як і температура навколишнього середовища, сумарні значення вібрації підшипників 3, тиск, частотні спектри (залежні від частоти значення коливань вентилятора 1), і по розсуду перепад тиску. У діагностичному приладі 5 або в приєднаному до діагностичного приладу 5 пристрої виведення на дисплей (Ausleseger t) 7 або ноутбуку дані вимірювань 5 89170 обробляються, при цьому утримується постійною функція часу температурних вимірювань (навколишнє середовище), температури підшипників і температури обмотки. Аналогічним способом обробляються і інші дані вимірювань. За допомогою способу діагностики з певною Комп’ютерна верстка А. Крулевський 6 періодичністю автоматично здійснюється передбачена перевірка вентиляторів по усуненню задимлення, так що створюється точна картина, яка стосується принципу роботи і стану вентиляторів, призначених для усунення задимлення. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
