Полімерна композиція

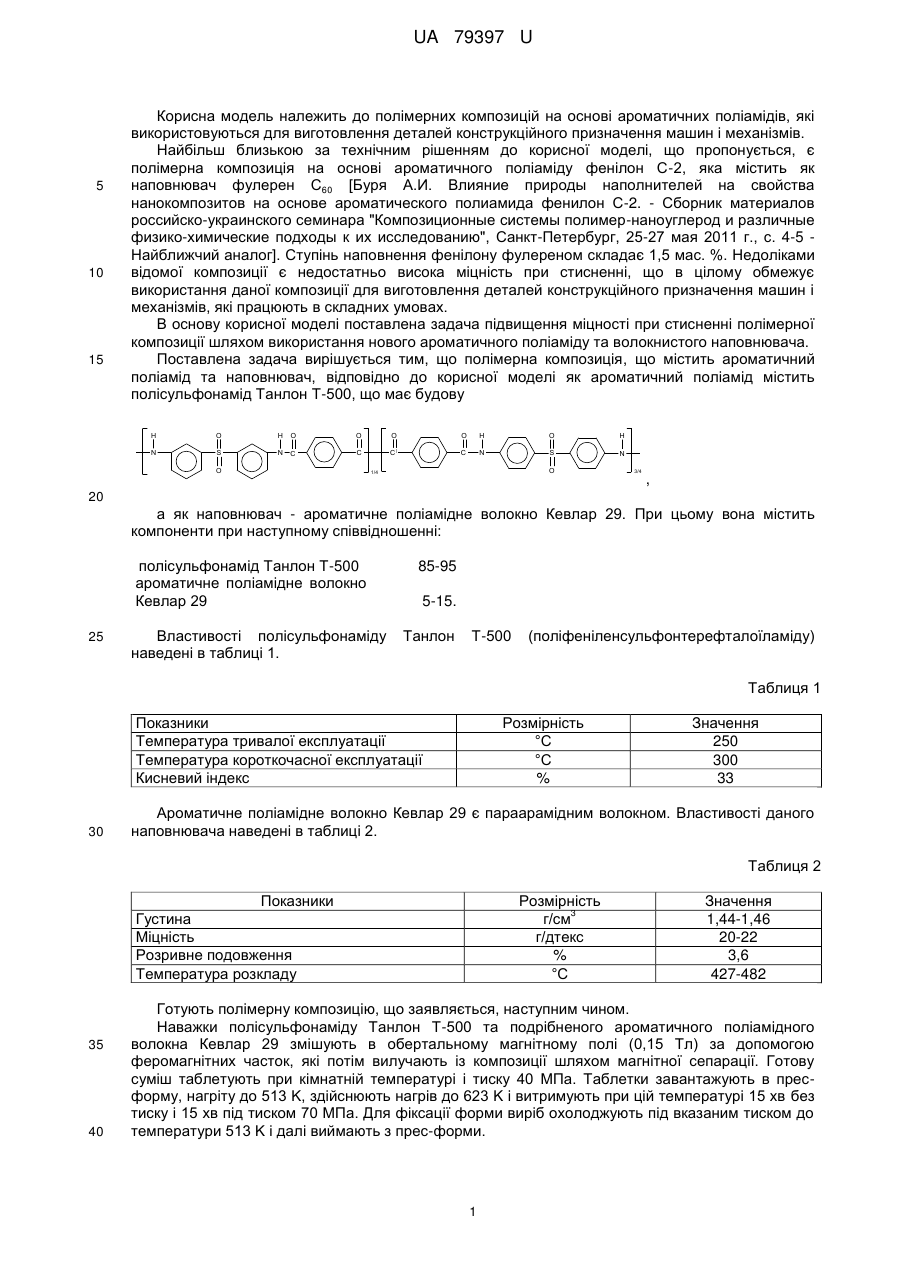

Реферат: Полімерна композиція містить ароматичний поліамід та наповнювач. Як ароматичний поліамід містить полісульфонамід Танлон Т-500, а як наповнювач - ароматичне поліамідне волокно Кевлар 29. UA 79397 U (12) UA 79397 U UA 79397 U 5 10 15 Корисна модель належить до полімерних композицій на основі ароматичних поліамідів, які використовуються для виготовлення деталей конструкційного призначення машин і механізмів. Найбільш близькою за технічним рішенням до корисної моделі, що пропонується, є полімерна композиція на основі ароматичного поліаміду фенілон С-2, яка містить як наповнювач фулерен С60 [Буря А.И. Влияние природы наполнителей на свойства нанокомпозитов на основе ароматического полиамида фенилон С-2. - Сборник материалов российско-украинского семинара "Композиционные системы полимер-наноуглерод и различные физико-химические подходы к их исследованию", Санкт-Петербург, 25-27 мая 2011 г., с. 4-5 Найближчий аналог]. Ступінь наповнення фенілону фулереном складає 1,5 мас. %. Недоліками відомої композиції є недостатньо висока міцність при стисненні, що в цілому обмежує використання даної композиції для виготовлення деталей конструкційного призначення машин і механізмів, які працюють в складних умовах. В основу корисної моделі поставлена задача підвищення міцності при стисненні полімерної композиції шляхом використання нового ароматичного поліаміду та волокнистого наповнювача. Поставлена задача вирішується тим, що полімерна композиція, що містить ароматичний поліамід та наповнювач, відповідно до корисної моделі як ароматичний поліамід містить полісульфонамід Танлон Т-500, що має будову H O H O O O O H O H N S N C C C C N S N O O 1/4 3/4 , 20 а як наповнювач - ароматичне поліамідне волокно Кевлар 29. При цьому вона містить компоненти при наступному співвідношенні: полісульфонамід Танлон Т-500 ароматичне поліамідне волокно Кевлар 29 25 Властивості полісульфонаміду наведені в таблиці 1. 85-95 5-15. Танлон Т-500 (поліфеніленсульфонтерефталоїламіду) Таблиця 1 Показники Температура тривалої експлуатації Температура короткочасної експлуатації Кисневий індекс 30 Розмірність °С °С % Значення 250 300 33 Ароматичне поліамідне волокно Кевлар 29 є параарамідним волокном. Властивості даного наповнювача наведені в таблиці 2. Таблиця 2 Показники Густина Міцність Розривне подовження Температура розкладу 35 40 Розмірність 3 г/см г/дтекс % °С Значення 1,44-1,46 20-22 3,6 427-482 Готують полімерну композицію, що заявляється, наступним чином. Наважки полісульфонаміду Танлон Т-500 та подрібненого ароматичного поліамідного волокна Кевлар 29 змішують в обертальному магнітному полі (0,15 Тл) за допомогою феромагнітних часток, які потім вилучають із композиції шляхом магнітної сепарації. Готову суміш таблетують при кімнатній температурі і тиску 40 МПа. Таблетки завантажують в пресформу, нагріту до 513 K, здійснюють нагрів до 623 K і витримують при цій температурі 15 хв без тиску і 15 хв під тиском 70 МПа. Для фіксації форми виріб охолоджують під вказаним тиском до температури 513 K і далі виймають з прес-форми. 1 UA 79397 U Міцність при стисненні виготовлених дослідних зразків та зразків по найближчому аналогу визначали за ГОСТ 4651-78. Дані випробувань представлені в таблиці 3. Таблиця 3 № зразка 1 2 3 4 (найближчий аналог) Вміст компонентів, мас. % Полісульфонамід Фенілон Кевлар 29 Танлон Т-500 С-2 95 5 90 10 85 15 98,5 Міцність при Фулерен С60 стисненні, МПа 388 297 241 1,5 215 5 10 Аналіз результатів випробувань композицій технічного рішення, що заявляється, і відомої композиції на основі фенілону С-2 показує, що склади, які заявляються, переважають відому композицію на основі фенілону і фулерену С60 за міцністю у 1,1-1,8 разу. Завдяки високій міцності при стисненні композиція може бути використана для виготовлення деталей конструкційного призначення машин і механізмів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Полімерна композиція, що містить ароматичний поліамід та наповнювач, яка відрізняється тим, що як ароматичний поліамід містить полісульфонамід Танлон Т-500, що має будову H O H O O O O H O H N S N C C C C N S N O O 1/4 3/4 , а як наповнювач - ароматичне поліамідне волокно Кевлар 29. 2. Полімерна композиція за п. 1, яка відрізняється тим, що містить компоненти при наступному співвідношенні: полісульфонамід Танлон Т-500 85-95 ароматичне поліамідне волокно Кевлар 29 5-15. 20 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
