Інформаційний стенд

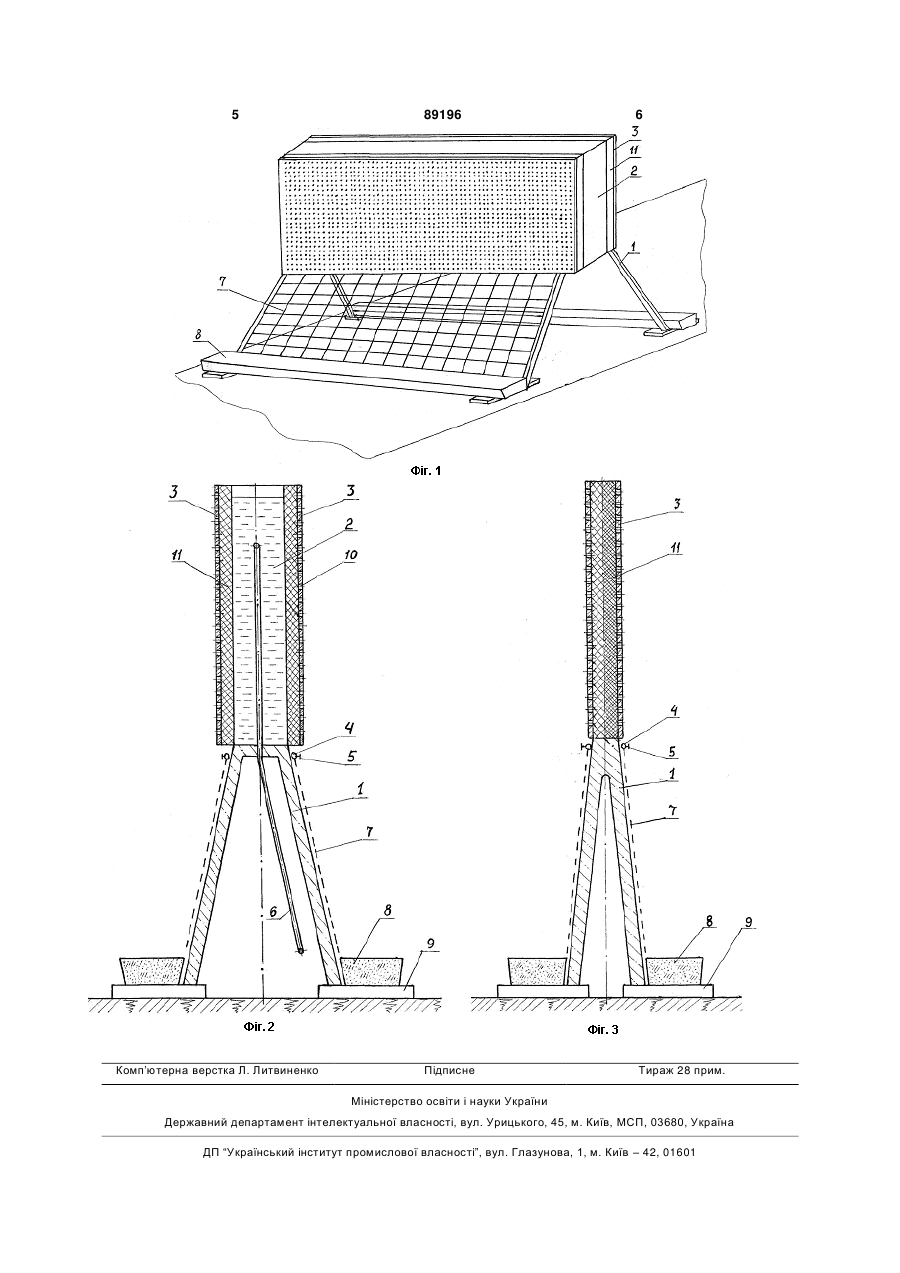

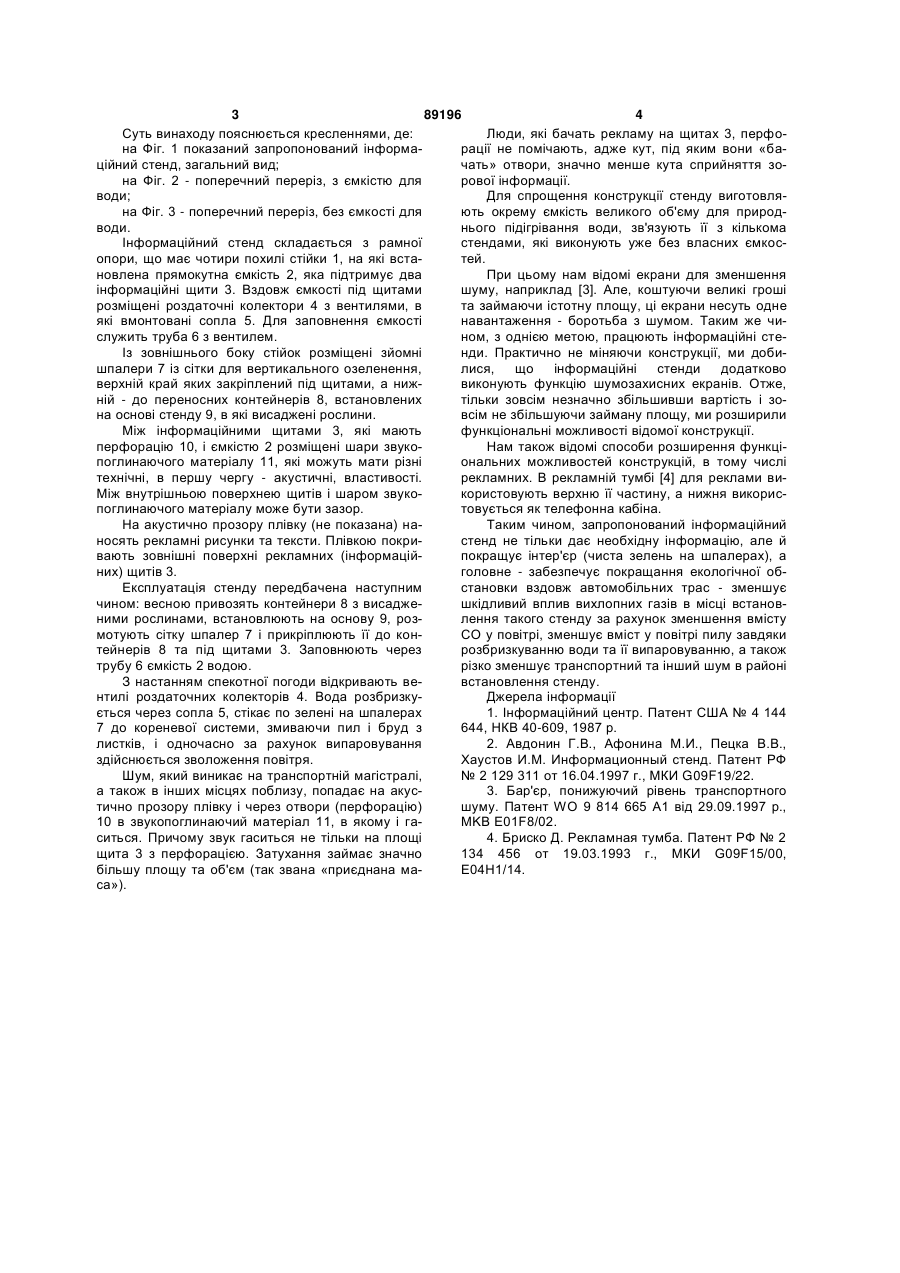

1. Інформаційний стенд переважно для автомобільних доріг, який містить встановлену на основі рамну опору із закріпленими на ній щонайменше двома щитами для інформації, який відрізняється тим, що щити виконані перфорованими із зазором за ними, кожен з яких виконаний з можливістю заповнення на неповній або всій товщині звукопоглинаючим матеріалом. 2. Стенд за п. 1, який відрізняється тим, що інформація у вигляді рекламних рисунків і текстів нанесена безпосередньо на поверхні щитів або на матеріали, якими покривають зовнішні поверхні щитів, такі як акустично прозорі плівки або банерні тканини або сітки. 3. Стенд за п. 1, який відрізняється тим, що шари звукопоглинаючого матеріалу за кожним щитом мають різні технічні, в першу чергу - акустичні, властивості. Винахід відноситься до рекламних та демонстраційних засобів на дорогах, а також для зменшення навколишнього шуму, в першу чергу - транспортного. Стенд забезпечує також створення елементів вертикального озеленення на вуличних рекламних щитах і може бути використаний при влаштуванні зелених огороджень в інших випадках, коли необхідні системи поливання, в тому числі автономного, та зволожування повітря. Відомий, вибраний як аналог, інформаційний стенд [1], який встановлюється вздовж автомобільних доріг і містить змонтовану на основі рамну опору, на якій закріплені щити для інформації. Дана конструкція дозволяє забезпечити хорошу прочитуваність реклами. Недоліком відомого інформаційного стенду є те, що він займає ділянки зелених насаджень, що погіршує екологічну ситуацію вздовж автомобільних доріг. Відомий, вибраний як прототип, інформаційний стенд [2], який встановлюється вздовж автомобільних доріг і містить змонтовану на основі рамну опору, на якій закріплені щити для інформації, а також встановлену на опорі між щитами ємкість для рідини з колекторами і соплами, роз міщеними під щитами із зовнішнього боку, і шпалери для вертикального озеленення, верхній край яких закріплений між щитами, а нижній прикріплений до основи на ділянці висаджуваних рослин. З настанням спекотної погоди відкривають вентилі роздаточних колекторів. Вода розбризкується через сопла, стікає по зелені на шпалерах до кореневої системи, змиваючи пил і бруд з листків, і одночасно за рахунок випаровування здійснюється зволоження повітря. Недоліком прототипу, як і всіх інформаційних стендів, є висока звуковідбиваюча властивість інформаційних щитів, внаслідок чого транспортний та інший шум відбиваються від них і повертаються на трасу, що створює нестерпні умови для всіх учасників руху. Метою винаходу є розширення екологічних властивостей стенду, а саме - надання йому протишумних, а саме звукопоглинаючих властивостей. Поставлена мета досягається тим, що у відомому інформаційному стенді інформаційні щити виконані перфорованими, а за ними, з зазором або без нього розміщений звукопоглинаючий матеріал. (19) UA (11) 89196 (13) C2 (21) a200701820 (22) 21.02.2007 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ФЕДОРОВ ВОЛОДИМИР ВІКТОРОВИЧ (73) ФЕДОРОВ ВОЛОДИМИР ВІКТОРОВИЧ (56) RU 2129311, G09F 19/22, 20.04.1999 US 4144664, G09F 15/00, 23/00, 20.03.1979 WO 98/14665, E01F 8/02, 09.04.1998 RU 2134456, G09F 15/00, E04H 1/14, 10.08.1999 ES 2024177, E04B 2/92, E04C 2/06, 3/38, 16.02.1992 FR 2763729, G09F 7/06, 13/04, 27.11.1998 RU 54241, G09F 15/00, 10.06.2006 BE 905382, G09F 21/04, 21/00, 31.12.1986 RU 49333, G09F 15/00, 10.11.2005 GB 2136623, G09F 15/00, 19.09.1984 UA 5060, A47F 5/10, 15.02.2005 FR 2599879, G09F 11/26, 15/00, 11.12.1987 3 89196 4 Суть винаходу пояснюється кресленнями, де: Люди, які бачать рекламу на щитах 3, перфона Фіг. 1 показаний запропонований інформарації не помічають, адже кут, під яким вони «баційний стенд, загальний вид; чать» отвори, значно менше кута сприйняття зона Фіг. 2 - поперечний переріз, з ємкістю для рової інформації. води; Для спрощення конструкції стенду виготовляна Фіг. 3 - поперечний переріз, без ємкості для ють окрему ємкість великого об'єму для природводи. нього підігрівання води, зв'язують її з кількома Інформаційний стенд складається з рамної стендами, які виконують уже без власних ємкосопори, що має чотири похилі стійки 1, на які встатей. новлена прямокутна ємкість 2, яка підтримує два При цьому нам відомі екрани для зменшення інформаційні щити 3. Вздовж ємкості під щитами шуму, наприклад [3]. Але, коштуючи великі гроші розміщені роздаточні колектори 4 з вентилями, в та займаючи істотну площу, ці екрани несуть одне які вмонтовані сопла 5. Для заповнення ємкості навантаження - боротьба з шумом. Таким же числужить труба 6 з вентилем. ном, з однією метою, працюють інформаційні стеІз зовнішнього боку стійок розміщені зйомні нди. Практично не міняючи конструкції, ми добишпалери 7 із сітки для вертикального озеленення, лися, що інформаційні стенди додатково верхній край яких закріплений під щитами, а нижвиконують функцію шумозахисних екранів. Отже, ній - до переносних контейнерів 8, встановлених тільки зовсім незначно збільшивши вартість і зона основі стенду 9, в які висаджені рослини. всім не збільшуючи займану площу, ми розширили Між інформаційними щитами 3, які мають функціональні можливості відомої конструкції. перфорацію 10, і ємкістю 2 розміщені шари звукоНам також відомі способи розширення функціпоглинаючого матеріалу 11, які можуть мати різні ональних можливостей конструкцій, в тому числі технічні, в першу чергу - акустичні, властивості. рекламних. В рекламній тумбі [4] для реклами виМіж внутрішньою поверхнею щитів і шаром звукокористовують верхню її частину, а нижня викориспоглинаючого матеріалу може бути зазор. товується як телефонна кабіна. На акустично прозору плівку (не показана) наТаким чином, запропонований інформаційний носять рекламні рисунки та тексти. Плівкою покристенд не тільки дає необхідну інформацію, але й вають зовнішні поверхні рекламних (інформаційпокращує інтер'єр (чиста зелень на шпалерах), а них) щитів 3. головне - забезпечує покращання екологічної обЕксплуатація стенду передбачена наступним становки вздовж автомобільних трас - зменшує чином: весною привозять контейнери 8 з висаджешкідливий вплив вихлопних газів в місці встановними рослинами, встановлюють на основу 9, розлення такого стенду за рахунок зменшення вмісту мотують сітку шпалер 7 і прикріплюють її до конСО у повітрі, зменшує вміст у повітрі пилу завдяки тейнерів 8 та під щитами 3. Заповнюють через розбризкуванню води та її випаровуванню, а також трубу 6 ємкість 2 водою. різко зменшує транспортний та інший шум в районі З настанням спекотної погоди відкривають вевстановлення стенду. нтилі роздаточних колекторів 4. Вода розбризкуДжерела інформації ється через сопла 5, стікає по зелені на шпалерах 1. Інформаційний центр. Патент США № 4 144 7 до кореневої системи, змиваючи пил і бруд з 644, НКВ 40-609, 1987 р. листків, і одночасно за рахунок випаровування 2. Авдонин Г.В., Афонина М.И., Пецка В.В., здійснюється зволоження повітря. Хаустов И.М. Информационный стенд. Патент РФ Шум, який виникає на транспортній магістралі, № 2 129 311 от 16.04.1997 г., МКИ G09F19/22. а також в інших місцях поблизу, попадає на акус3. Бар'єр, понижуючий рівень транспортного тично прозору плівку і через отвори (перфорацію) шуму. Патент WO 9 814 665 A1 від 29.09.1997 p., 10 в звукопоглинаючий матеріал 11, в якому і гаMKB Ε01F8/02. ситься. Причому звук гаситься не тільки на площі 4. Бриско Д. Рекламная тумба. Патент РФ № 2 щита 3 з перфорацією. Затухання займає значно 134 456 от 19.03.1993 г., МКИ G09F15/00, більшу площу та об'єм (так звана «приєднана маΕ04Η1/14. са»). 5 Комп’ютерна верстка Л. Литвиненко 89196 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
