Пристрій для пуску тиристорного інвертора
Номер патенту: 89195
Опубліковано: 11.01.2010
Формула / Реферат
Пристрій для пуску тиристорного інвертора, який через елементи силової схеми та блоки керування підключений до інвертора, який відрізняється тим, що він складається з RС-ланцюжка, конденсатор якого зашунтований розмикаючим контактом.
Текст

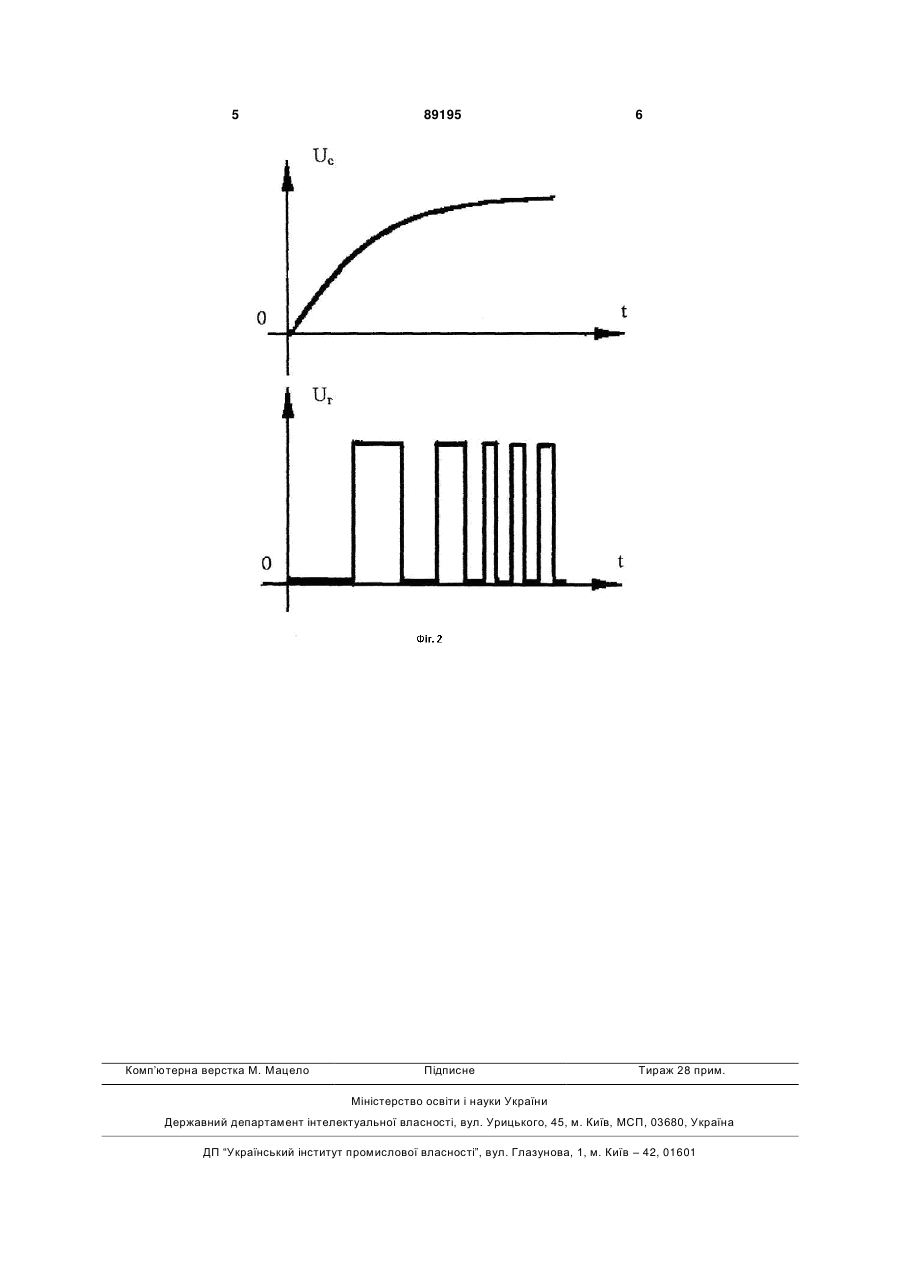

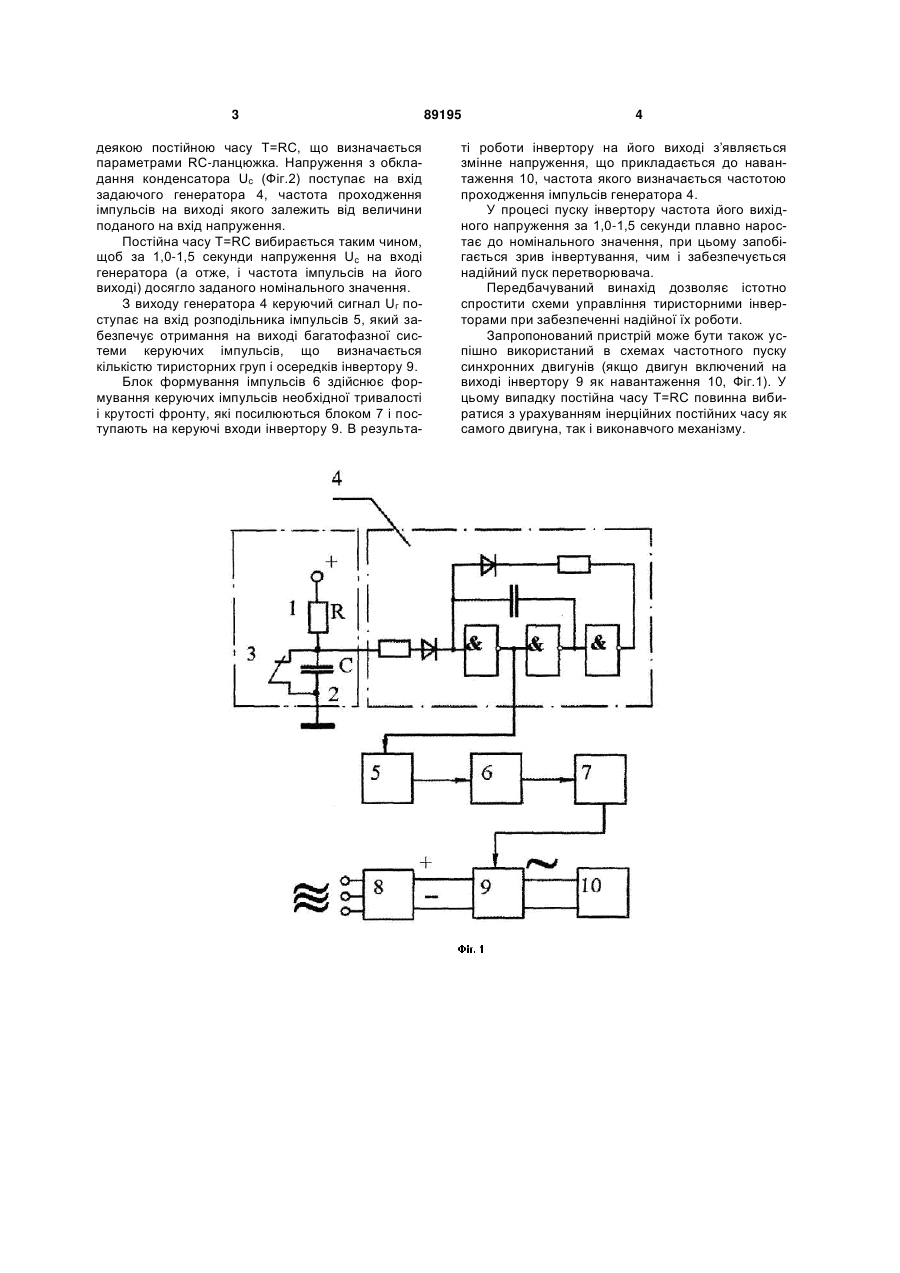

Пристрій для пуску тиристорного інвертора, який через елементи силової схеми та блоки керування підключений до інвертора, який відрізняється тим, що він складається з RС-ланцюжка, конденсатор якого зашунтований розмикаючим контактом. (19) (21) a200701503 (22) 12.02.2007 (24) 11.01.2010 (46) 11.01.2010, Бюл.№ 1, 2010 р. (72) ШЕВЦОВ ЄВГЕНІЙ ІВАНОВИЧ, АШИХМІН ЄВГЕНІЙ ВІТАЛЬОВИЧ (73) ШЕВЦОВ ЄВГЕНІЙ ІВАНОВИЧ, АШИХМІН ЄВГЕНІЙ ВІТАЛЬОВИЧ (56) UA 67425 A; 15.06.2004 RU 2284638 C2; 10.11.2004 US 3733540; 15.05.1973 3 деякою постійною часу T=RC, що визначається параметрами RC-ланцюжка. Напруження з обкладання конденсатора Uc (Фіг.2) поступає на вхід задаючого генератора 4, частота проходження імпульсів на виході якого залежить від величини поданого на вхід напруження. Постійна часу T=RC вибирається таким чином, щоб за 1,0-1,5 секунди напруження Uc на вході генератора (а отже, і частота імпульсів на його виході) досягло заданого номінального значення. З виходу генератора 4 керуючий сигнал Uг поступає на вхід розподільника імпульсів 5, який забезпечує отримання на виході багатофазної системи керуючих імпульсів, що визначається кількістю тиристорних груп і осередків інвертору 9. Блок формування імпульсів 6 здійснює формування керуючих імпульсів необхідної тривалості і крутості фронту, які посилюються блоком 7 і поступають на керуючі входи інвертору 9. В результа 89195 4 ті роботи інвертору на його виході з’являється змінне напруження, що прикладається до навантаження 10, частота якого визначається частотою проходження імпульсів генератора 4. У процесі пуску інвертору частота його вихідного напруження за 1,0-1,5 секунди плавно наростає до номінального значення, при цьому запобігається зрив інвертування, чим і забезпечується надійний пуск перетворювача. Передбачуваний винахід дозволяє істотно спростити схеми управління тиристорними інверторами при забезпеченні надійної їх роботи. Запропонований пристрій може бути також успішно використаний в схемах частотного пуску синхронних двигунів (якщо двигун включений на виході інвертору 9 як навантаження 10, Фіг.1). У цьому випадку постійна часу T=RC повинна вибиратися з урахуванням інерційних постійних часу як самого двигуна, так і виконавчого механізму. 5 Комп’ютерна верстка М. Мацело 89195 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюStart apparatus for thyristor invertor
Автори англійськоюShevtsov Yevhenii Ivanovych, Ashykhmin Yevhenii Vitaliiovych
Назва патенту російськоюУстройство для пуска тиристорного инвертора
Автори російськоюШевцов Евгений Иванович, Ашихмин Евгений Витальевич
МПК / Мітки
МПК: H02M 7/00
Мітки: пуску, тиристорного, інвертора, пристрій
