Спосіб визначення середньоінтегрального коефіцієнта вертикальної рефракції

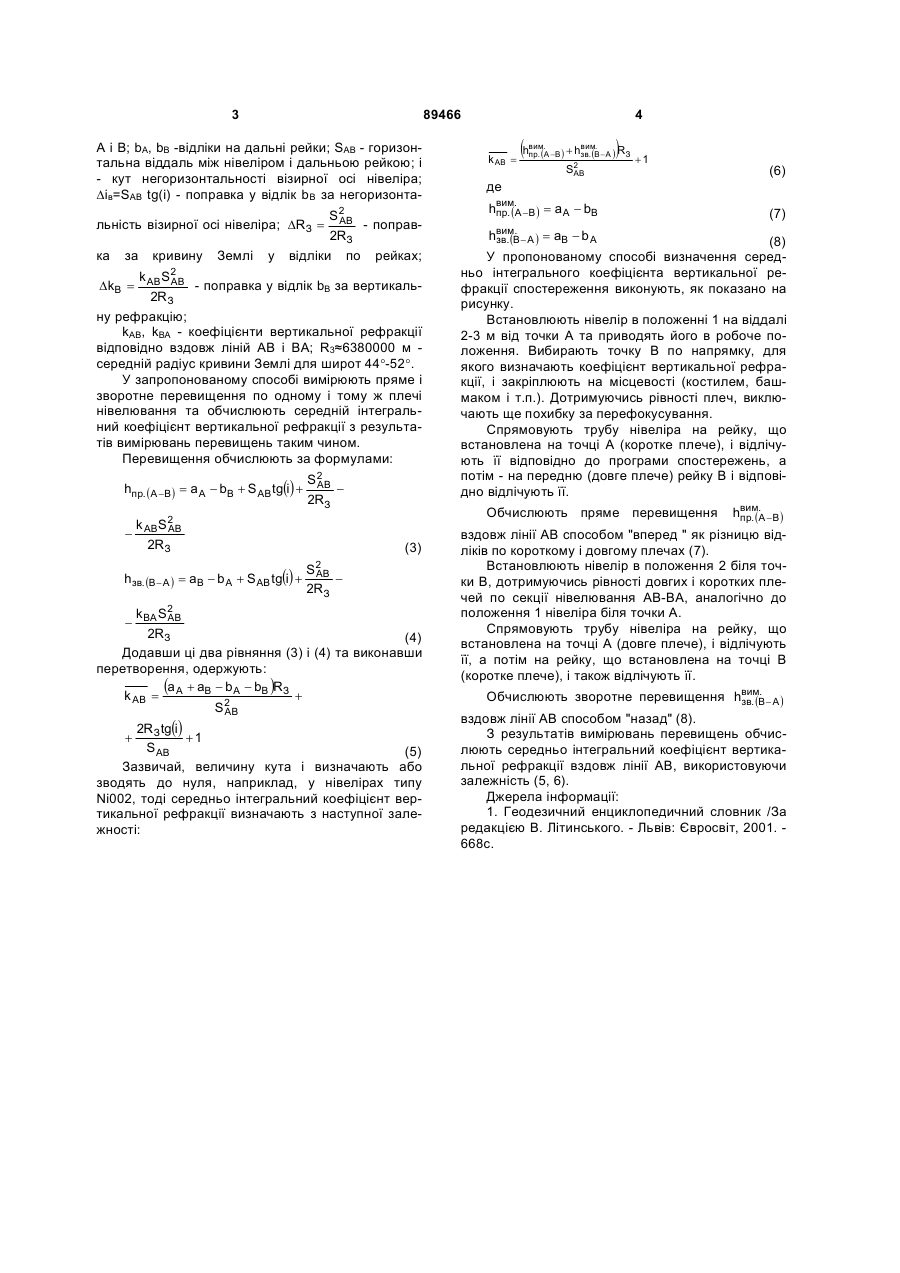

Спосіб визначення середньоінтегрального коефіцієнта вертикальної рефракції, що включає виконання вимірювань по візирному променю, який відрізняється тим, що виконують подвійні вимірювання перевищення способом "вперед" в прямому і зворотному напрямку по одному і тому ж плечу нівелювання та обчислюють середньоінтегральний коефіцієнт вертикальної рефракції. (19) (21) a200907963 (22) 28.07.2009 (24) 25.01.2010 (46) 25.01.2010, Бюл.№ 2, 2010 р. (72) ПЕРІЙ СЕРГІЙ СЕРГІЙОВИЧ, ЛІТИНСЬКИЙ ВОЛОДИМИР ОСИПОВИЧ (73) ПЕРІЙ СЕРГІЙ СЕРГІЙОВИЧ, ЛІТИНСЬКИЙ ВОЛОДИМИР ОСИПОВИЧ (56) UA 38641 A, G01C5/00, публ. 15.05.2001. UA 38640 A, G01С5/00, публ. 15.05.2001. 3 89466 А і В; bA, bB -відліки на дальні рейки; SАВ - горизонтальна віддаль між нівеліром і дальньою рейкою; і - кут негоризонтальності візирної осі нівеліра; ∆ів=SAB tg(i) - поправка у відлік bB за негоризонтаS2 AB - поправ2RЗ відліки по рейках; льність візирної осі нівеліра; DRЗ = ка за кривину Землі у k AB S2 AB - поправка у відлік bB за вертикаль2RЗ ну рефракцію; kАВ, kВА - коефіцієнти вертикальної рефракції відповідно вздовж ліній АВ і ВА; R3≈6380000 м середній радіус кривини Землі для широт 44°-52°. У запропонованому способі вимірюють пряме і зворотне перевищення по одному і тому ж плечі нівелювання та обчислюють середній інтегральний коефіцієнт вертикальної рефракції з результатів вимірювань перевищень таким чином. Перевищення обчислюють за формулами: Dk B = hпр. (A -B ) = a A - bB + S AB tg(i) + S2 AB 2RЗ k S2 - AB AB 2RЗ hзв. (B - A ) = aB - b A + SAB tg(i) + k AB = (h ) вим. вим. пр. (A -B ) + hзв. (B - A ) R З 2 SAB +1 (3) S2 AB 2RЗ k BA S2 AB 2RЗ (4) Додавши ці два рівняння (3) і (4) та виконавши перетворення, одержують: (a + aB - bA - bB )RЗ + k AB = A S2 AB 2RЗ tg(i) +1 S AB (5) Зазвичай, величину кута і визначають або зводять до нуля, наприклад, у нівелірах типу Ni002, тоді середньо інтегральний коефіцієнт вертикальної рефракції визначають з наступної залежності: (6) де hвим.A -B ) = a A - bB пр. ( (7) . hвимB - A ) = aB - b A зв. ( (8) У пропонованому способі визначення середньо інтегрального коефіцієнта вертикальної рефракції спостереження виконують, як показано на рисунку. Встановлюють нівелір в положенні 1 на віддалі 2-3 м від точки А та приводять його в робоче положення. Вибирають точку В по напрямку, для якого визначають коефіцієнт вертикальної рефракції, і закріплюють на місцевості (костилем, башмаком і т.п.). Дотримуючись рівності плеч, виключають ще похибку за перефокусування. Спрямовують трубу нівеліра на рейку, що встановлена на точці А (коротке плече), і відлічують її відповідно до програми спостережень, а потім - на передню (довге плече) рейку В і відповідно відлічують її. Обчислюють пряме перевищення + 4 hвим.A -B ) пр. ( вздовж лінії АВ способом "вперед " як різницю відліків по короткому і довгому плечах (7). Встановлюють нівелір в положення 2 біля точки В, дотримуючись рівності довгих і коротких плечей по секції нівелювання АВ-ВА, аналогічно до положення 1 нівеліра біля точки А. Спрямовують трубу нівеліра на рейку, що встановлена на точці А (довге плече), і відлічують її, а потім на рейку, що встановлена на точці В (коротке плече), і також відлічують її. . Обчислюють зворотне перевищення hвимB - A ) зв. ( вздовж лінії АВ способом "назад" (8). З результатів вимірювань перевищень обчислюють середньо інтегральний коефіцієнт вертикальної рефракції вздовж лінії АВ, використовуючи залежність (5, 6). Джерела інформації: 1. Геодезичний енциклопедичний словник /За редакцією В. Літинського. - Львів: Євросвіт, 2001. 668с. 5 Комп’ютерна верстка А. Крижанівський 89466 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
