Пробна гільза для протезів стегна

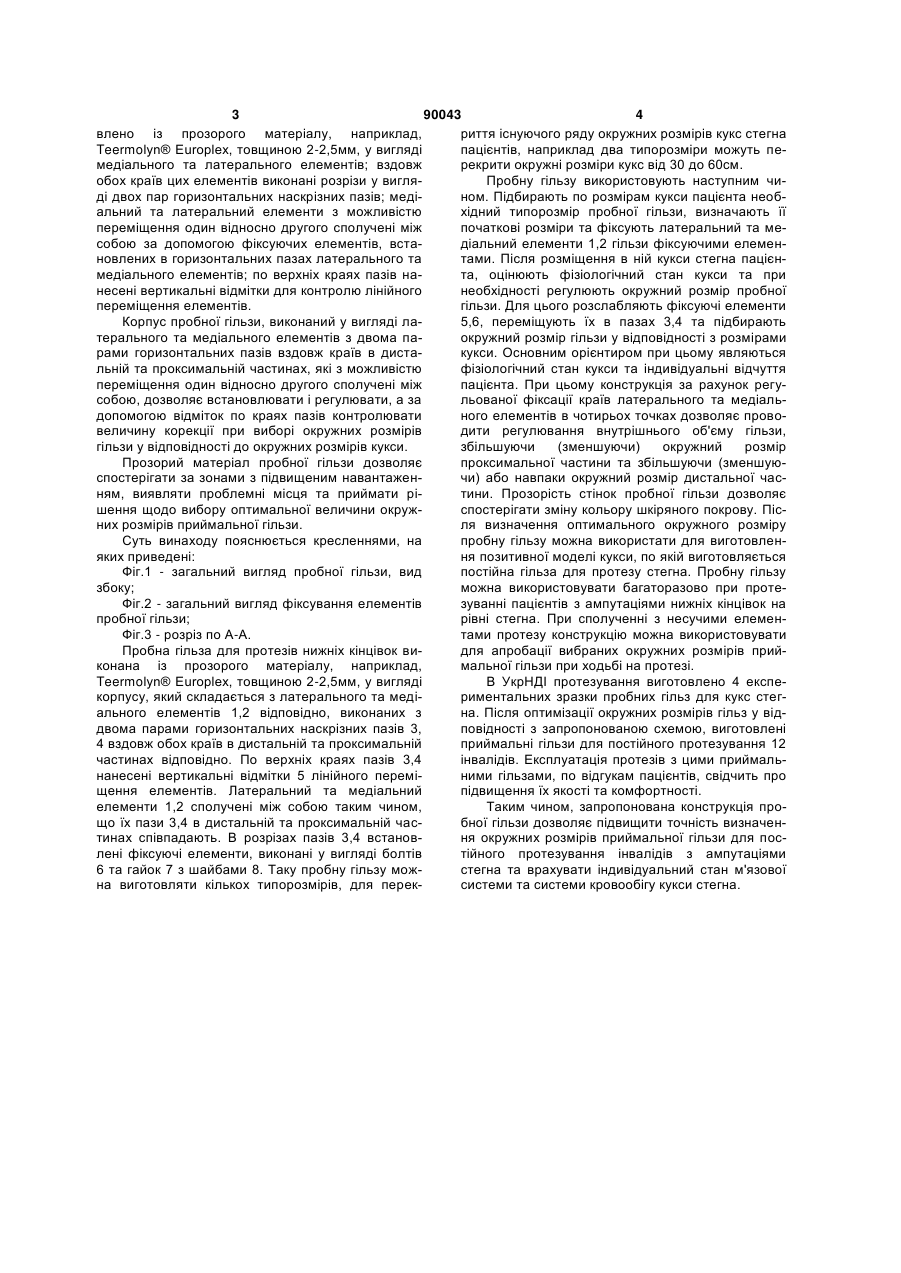

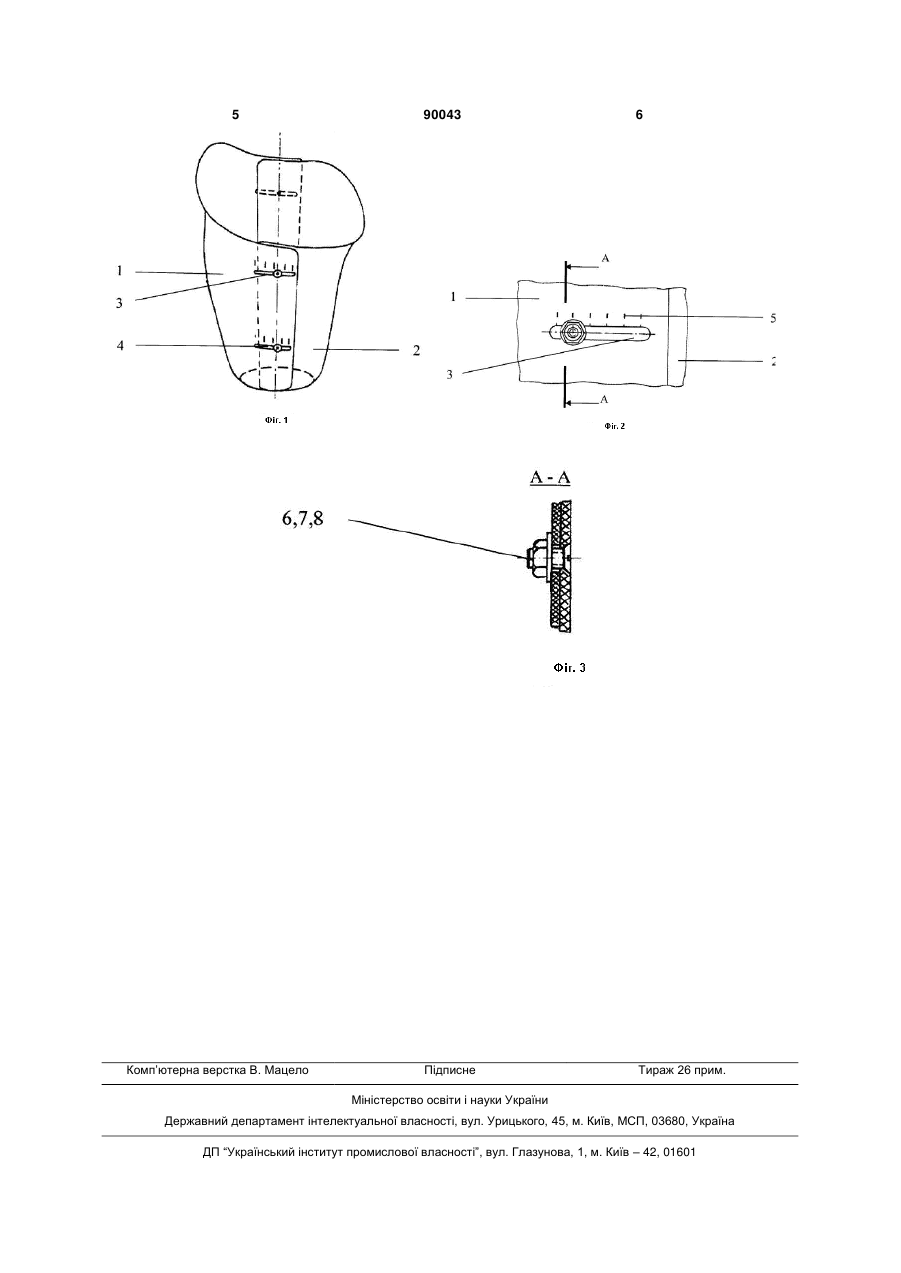

Пробна гільза для протезів стегна, що включає корпус з посадочним кільцем в верхній частині та розрізами, яка відрізняється тим, що корпус виготовлено із прозорого матеріалу, наприклад Teermolyn® Europlex, товщиною 2-2,5 мм, у вигляді медіального та латерального елементів, вздовж обох країв яких виконані розрізи у вигляді двох пар горизонтальних наскрізних пазів, при цьому медіальний та латеральний елементи виконані з можливістю переміщення один відносно одного та сполучені між собою за допомогою фіксуючих елементів, встановлених в їх горизонтальних пазах, причому по верхніх краях пазів нанесені вертикальні відмітки для контролю лінійного переміщення латерального та медіального елементів. Винахід відноситься до медичної техніки, точніше до протезування та протезобудування, і може бути використаний при виготовленні протезів стегна. Відома заготовка приймальної гільзи протеза стегна по [авт. св. SU №1556670, 1990г.], яка виконана у вигляді полої оболонки з цільною проксимальною частиною та з розрізом в дистальній частині. На поверхні дистальної частини розміщене еластичне кільце. Стінка заготовки виконана із армуючих шарів та шарів повсті. Верхній край заготовки окантований м'якою тканиною. Формування приймальної гільзи здійснюється із заготовки, надітої на куксу, під дією ваги інваліда. Заготовка приймає форму і окружні розміри кукси. Стінки гільзи посилюють жорстким шаруватим пластиком. Недоліком цієї конструкції являється наявність нерегульованої проксимальної частини гільзи, невизначеність окружних розмірів приймальної гільзи, які забезпечують нормальну роботу м'язової системи та системи кровообігу кукси стегна. Відома приймальна гільза протеза стегна по [пат. RU №2012286, A61F2/60, 1994р.], що включає корпус з посадочним кільцем в верхній частині та розрізами на боковій поверхні, розміщеними рівномірно під кутом 30-45° до поздовжньої осі, кожний із яких в верхній частині має циліндричні отвори. На дистальній частині встановлено еластичне кільце та дно корпуса, виконане із пробки у вигляді складового зрізаного конуса з 2 частин з клиноподібною вставкою між ними. За рахунок розрізів по боковій поверхні корпуса гільзи змінюється внутрішній об'єм приймальної гільзи протезу. Це технічне рішення по технічній суті являється найбільш близьким до запропонованого, тому вибрано за прототип. Недоліком його являється неможливість визначення оптимальних окружних розмірів гільзи з врахуванням стану м'язової системи та системи кровообігу кукси через наявність нерегульованої проксимальної частини. Технічною задачею винаходу являється підвищення точності визначення окружних розмірів приймальної гільзи протезів стегна з врахуванням реакції м'язової системи та системи кровообігу кукси і відчуттів пацієнта на компресію з боку стінок гільзи. Поставлена задача вирішена тим, що в пробній гільзі для протезів стегна, яка включає корпус з посадочним кільцем в верхній частині та розрізами, відмінністю являється те, що корпус її вигото (19) UA (11) 90043 (13) C2 (21) a200809653 (22) 23.07.2008 (24) 25.03.2010 (46) 25.03.2010, Бюл.№ 6, 2010 р. (72) ТИМОФЄЄВ ІГОР ЛЕОНІДОВИЧ, ГРИЩЕНКО ВОЛОДИМИР СЕМЕНОВИЧ, КАРПЕНКО ІГОР ВАЛЕНТИНОВИЧ, ЯКУБА КАТЕРИНА МИХАЙЛІВНА (73) УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ПРОТЕЗУВАННЯ, ПРОТЕЗОБУДУВАННЯ ТА ВІДНОВЛЕННЯ ПРАЦЕЗДАТНОСТІ (56) SU 1556670 A1, 15.04.1990 RU 2012286 C1, 15.05.1994 RU 2325878 C1, 10.06.2008 US 4872879 A1, 10.10.1989 US 6991657 B1, 31.01.2006 GB 2103490 A, 23.02.1983 3 90043 4 влено із прозорого матеріалу, наприклад, риття існуючого ряду окружних розмірів кукс стегна Teermolyn® Europlex, товщиною 2-2,5мм, у вигляді пацієнтів, наприклад два типорозміри можуть пемедіального та латерального елементів; вздовж рекрити окружні розміри кукс від 30 до 60см. обох країв цих елементів виконані розрізи у вигляПробну гільзу використовують наступним чиді двох пар горизонтальних наскрізних пазів; медіном. Підбирають по розмірам кукси пацієнта необальний та латеральний елементи з можливістю хідний типорозмір пробної гільзи, визначають її переміщення один відносно другого сполучені між початкові розміри та фіксують латеральний та месобою за допомогою фіксуючих елементів, встадіальний елементи 1,2 гільзи фіксуючими елеменновлених в горизонтальних пазах латерального та тами. Після розміщення в ній кукси стегна пацієнмедіального елементів; по верхніх краях пазів ната, оцінюють фізіологічний стан кукси та при несені вертикальні відмітки для контролю лінійного необхідності регулюють окружний розмір пробної переміщення елементів. гільзи. Для цього розслабляють фіксуючі елементи Корпус пробної гільзи, виконаний у вигляді ла5,6, переміщують їх в пазах 3,4 та підбирають терального та медіального елементів з двома паокружний розмір гільзи у відповідності з розмірами рами горизонтальних пазів вздовж країв в дистакукси. Основним орієнтиром при цьому являються льній та проксимальній частинах, які з можливістю фізіологічний стан кукси та індивідуальні відчуття переміщення один відносно другого сполучені між пацієнта. При цьому конструкція за рахунок регусобою, дозволяє встановлювати і регулювати, а за льованої фіксації країв латерального та медіальдопомогою відміток по краях пазів контролювати ного елементів в чотирьох точках дозволяє прововеличину корекції при виборі окружних розмірів дити регулювання внутрішнього об'єму гільзи, гільзи у відповідності до окружних розмірів кукси. збільшуючи (зменшуючи) окружний розмір Прозорий матеріал пробної гільзи дозволяє проксимальної частини та збільшуючи (зменшуюспостерігати за зонами з підвищеним навантаженчи) або навпаки окружний розмір дистальної часням, виявляти проблемні місця та приймати рітини. Прозорість стінок пробної гільзи дозволяє шення щодо вибору оптимальної величини окружспостерігати зміну кольору шкіряного покрову. Пісних розмірів приймальної гільзи. ля визначення оптимального окружного розміру Суть винаходу пояснюється кресленнями, на пробну гільзу можна використати для виготовленяких приведені: ня позитивної моделі кукси, по якій виготовляється Фіг.1 - загальний вигляд пробної гільзи, вид постійна гільза для протезу стегна. Пробну гільзу збоку; можна використовувати багаторазово при протеФіг.2 - загальний вигляд фіксування елементів зуванні пацієнтів з ампутаціями нижніх кінцівок на пробної гільзи; рівні стегна. При сполученні з несучими елеменФіг.3 - розріз по А-А. тами протезу конструкцію можна використовувати Пробна гільза для протезів нижніх кінцівок видля апробації вибраних окружних розмірів прийконана із прозорого матеріалу, наприклад, мальної гільзи при ходьбі на протезі. Teermolyn® Europlex, товщиною 2-2,5мм, у вигляді В УкрНДІ протезування виготовлено 4 експекорпусу, який складається з латерального та медіриментальних зразки пробних гільз для кукс стегального елементів 1,2 відповідно, виконаних з на. Після оптимізації окружних розмірів гільз у віддвома парами горизонтальних наскрізних пазів 3, повідності з запропонованою схемою, виготовлені 4 вздовж обох країв в дистальній та проксимальній приймальні гільзи для постійного протезування 12 частинах відповідно. По верхніх краях пазів 3,4 інвалідів. Експлуатація протезів з цими приймальнанесені вертикальні відмітки 5 лінійного переміними гільзами, по відгукам пацієнтів, свідчить про щення елементів. Латеральний та медіальний підвищення їх якості та комфортності. елементи 1,2 сполучені між собою таким чином, Таким чином, запропонована конструкція прощо їх пази 3,4 в дистальній та проксимальній часбної гільзи дозволяє підвищити точність визначентинах співпадають. В розрізах пазів 3,4 встановня окружних розмірів приймальної гільзи для послені фіксуючі елементи, виконані у вигляді болтів тійного протезування інвалідів з ампутаціями 6 та гайок 7 з шайбами 8. Таку пробну гільзу можстегна та врахувати індивідуальний стан м'язової на виготовляти кількох типорозмірів, для перексистеми та системи кровообігу кукси стегна. 5 Комп’ютерна верстка В. Мацело 90043 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
