Спосіб спалювання водовугільного палива

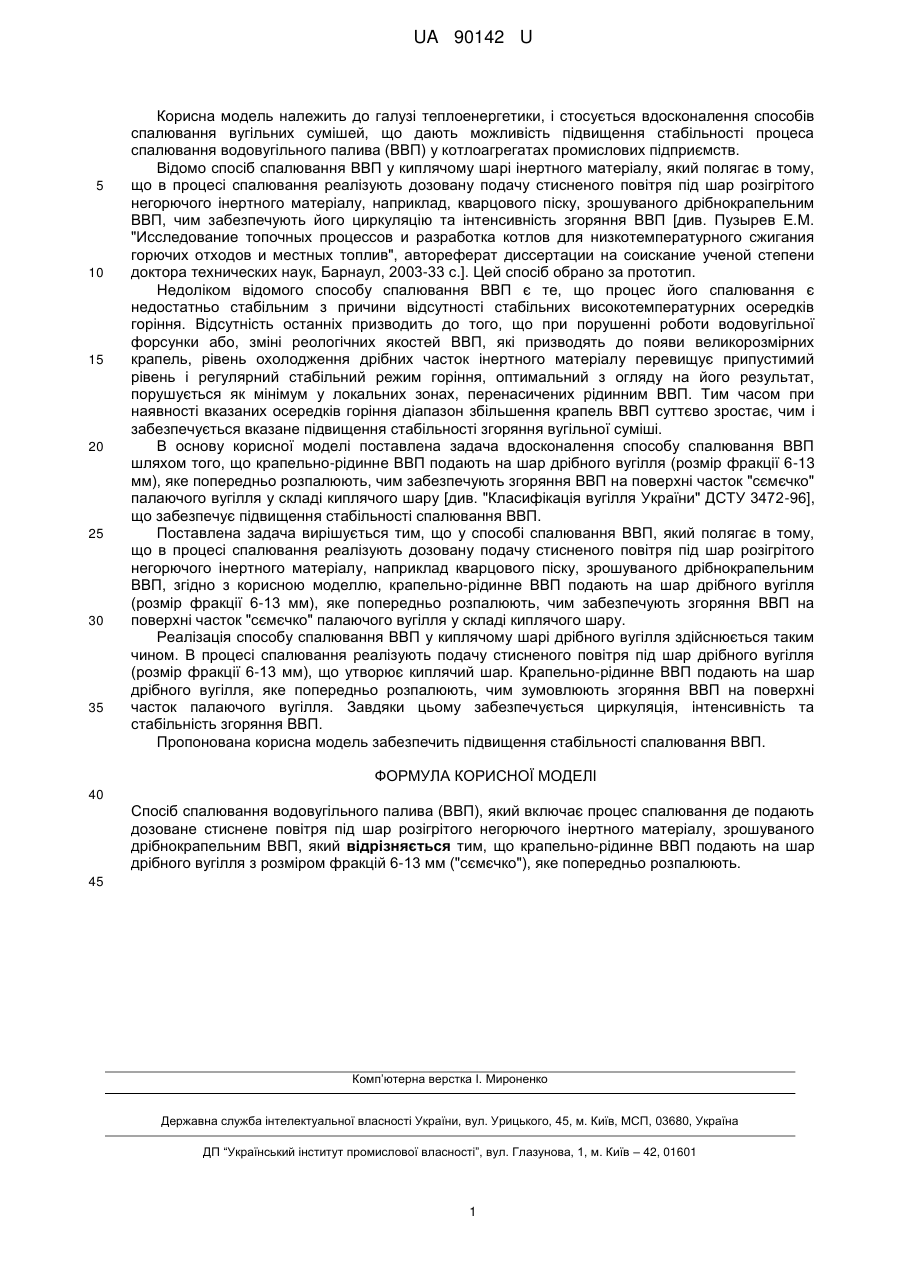

Реферат: Спосіб спалювання водовугільного палива (ВВП) включає процес спалювання, де подають дозоване стиснене повітря під шар розігрітого негорючого інертного матеріалу, зрошуваного дрібнокрапельним ВВП. Крапельно-рідинне ВВП подають на шар дрібного вугілля з розміром фракцій 6-13 мм ("сємєчко"), яке попередньо розпалюють. UA 90142 U (12) UA 90142 U UA 90142 U 5 10 15 20 25 30 35 Корисна модель належить до галузі теплоенергетики, і стосується вдосконалення способів спалювання вугільних сумішей, що дають можливість підвищення стабільності процеса спалювання водовугільного палива (ВВП) у котлоагрегатах промислових підприємств. Відомо спосіб спалювання ВВП у киплячому шарі інертного матеріалу, який полягає в тому, що в процесі спалювання реалізують дозовану подачу стисненого повітря під шар розігрітого негорючого інертного матеріалу, наприклад, кварцового піску, зрошуваного дрібнокрапельним ВВП, чим забезпечують його циркуляцію та інтенсивність згоряння ВВП [див. Пузырев Е.М. "Исследование топочных процессов и разработка котлов для низкотемпературного сжигания горючих отходов и местных топлив", автореферат диссертации на соискание ученой степени доктора технических наук, Барнаул, 2003-33 с.]. Цей спосіб обрано за прототип. Недоліком відомого способу спалювання ВВП є те, що процес його спалювання є недостатньо стабільним з причини відсутності стабільних високотемпературних осередків горіння. Відсутність останніх призводить до того, що при порушенні роботи водовугільної форсунки або, зміні реологічних якостей ВВП, які призводять до появи великорозмірних крапель, рівень охолодження дрібних часток інертного матеріалу перевищує припустимий рівень і регулярний стабільний режим горіння, оптимальний з огляду на його результат, порушується як мінімум у локальних зонах, перенасичених рідинним ВВП. Тим часом при наявності вказаних осередків горіння діапазон збільшення крапель ВВП суттєво зростає, чим і забезпечується вказане підвищення стабільності згоряння вугільної суміші. В основу корисної моделі поставлена задача вдосконалення способу спалювання ВВП шляхом того, що крапельно-рідинне ВВП подають на шар дрібного вугілля (розмір фракції 6-13 мм), яке попередньо розпалюють, чим забезпечують згоряння ВВП на поверхні часток "сємєчко" палаючого вугілля у складі киплячого шару [див. "Класифікація вугілля України" ДСТУ 3472-96], що забезпечує підвищення стабільності спалювання ВВП. Поставлена задача вирішується тим, що у способі спалювання ВВП, який полягає в тому, що в процесі спалювання реалізують дозовану подачу стисненого повітря під шар розігрітого негорючого інертного матеріалу, наприклад кварцового піску, зрошуваного дрібнокрапельним ВВП, згідно з корисною моделлю, крапельно-рідинне ВВП подають на шар дрібного вугілля (розмір фракції 6-13 мм), яке попередньо розпалюють, чим забезпечують згоряння ВВП на поверхні часток "сємєчко" палаючого вугілля у складі киплячого шару. Реалізація способу спалювання ВВП у киплячому шарі дрібного вугілля здійснюється таким чином. В процесі спалювання реалізують подачу стисненого повітря під шар дрібного вугілля (розмір фракції 6-13 мм), що утворює киплячий шар. Крапельно-рідинне ВВП подають на шар дрібного вугілля, яке попередньо розпалюють, чим зумовлюють згоряння ВВП на поверхні часток палаючого вугілля. Завдяки цьому забезпечується циркуляція, інтенсивність та стабільність згоряння ВВП. Пропонована корисна модель забезпечить підвищення стабільності спалювання ВВП. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб спалювання водовугільного палива (ВВП), який включає процес спалювання де подають дозоване стиснене повітря під шар розігрітого негорючого інертного матеріалу, зрошуваного дрібнокрапельним ВВП, який відрізняється тим, що крапельно-рідинне ВВП подають на шар дрібного вугілля з розміром фракцій 6-13 мм ("сємєчко"), яке попередньо розпалюють. 45 Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
