Спосіб термопресії з фазовим переходом

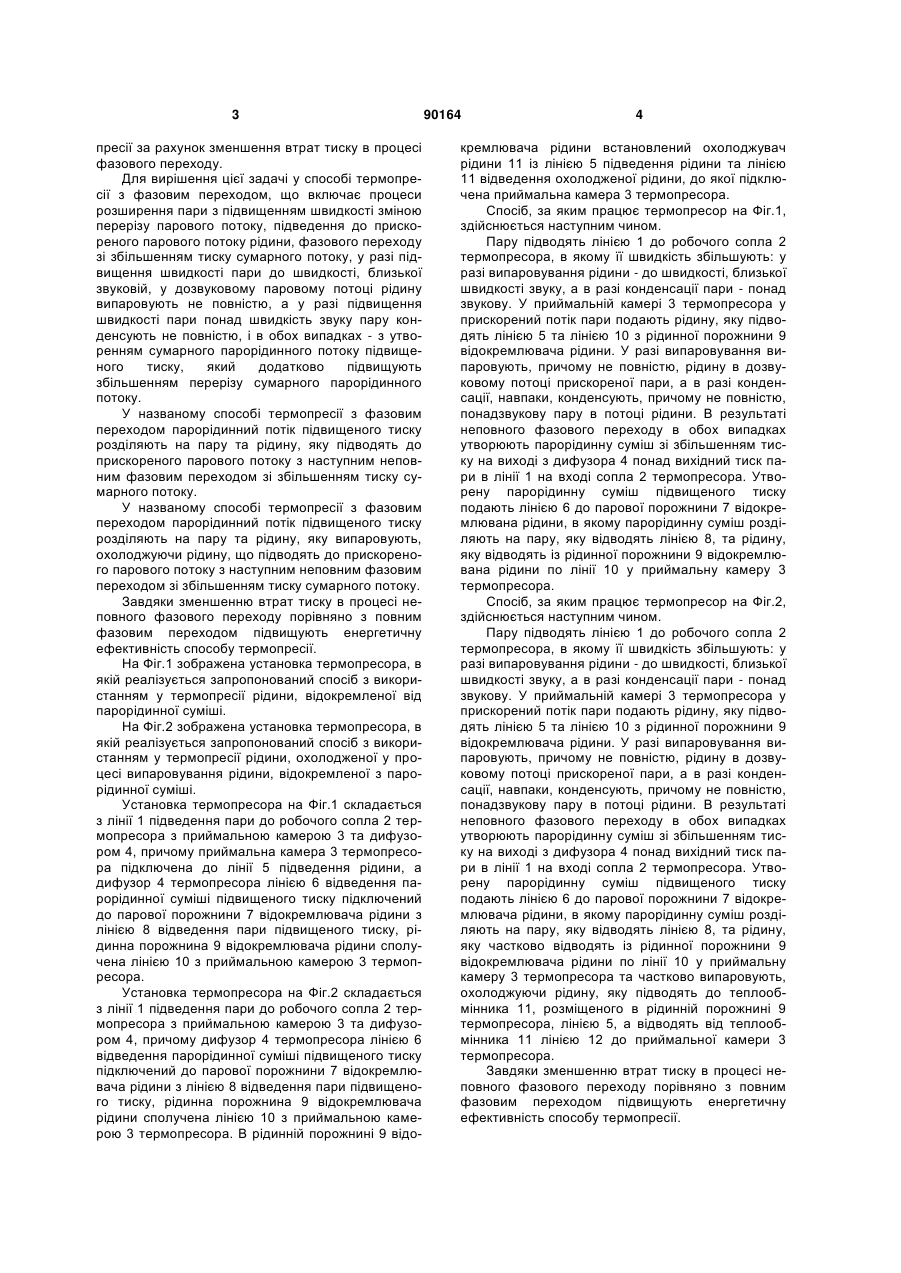

1. Спосіб термопресії з фазовим переходом, який включає процеси розширення пари з підвищенням швидкості зміною перерізу парового потоку, підведення до прискореного парового потоку рідини, фазового переходу зі збільшенням тиску сумарного потоку, який відрізняється тим, що у C2 2 (19) 1 3 пресії за рахунок зменшення втрат тиску в процесі фазового переходу. Для вирішення цієї задачі у способі термопресії з фазовим переходом, що включає процеси розширення пари з підвищенням швидкості зміною перерізу парового потоку, підведення до прискореного парового потоку рідини, фазового переходу зі збільшенням тиску сумарного потоку, у разі підвищення швидкості пари до швидкості, близької звуковій, у дозвуковому паровому потоці рідину випаровують не повністю, а у разі підвищення швидкості пари понад швидкість звуку пару конденсують не повністю, і в обох випадках - з утворенням сумарного парорідинного потоку підвищеного тиску, який додатково підвищують збільшенням перерізу сумарного парорідинного потоку. У названому способі термопресії з фазовим переходом парорідинний потік підвищеного тиску розділяють на пару та рідину, яку підводять до прискореного парового потоку з наступним неповним фазовим переходом зі збільшенням тиску сумарного потоку. У названому способі термопресії з фазовим переходом парорідинний потік підвищеного тиску розділяють на пару та рідину, яку випаровують, охолоджуючи рідину, що підводять до прискореного парового потоку з наступним неповним фазовим переходом зі збільшенням тиску сумарного потоку. Завдяки зменшенню втрат тиску в процесі неповного фазового переходу порівняно з повним фазовим переходом підвищують енергетичну ефективність способу термопресії. На Фіг.1 зображена установка термопресора, в якій реалізується запропонований спосіб з використанням у термопресії рідини, відокремленої від парорідинної суміші. На Фіг.2 зображена установка термопресора, в якій реалізується запропонований спосіб з використанням у термопресії рідини, охолодженої у процесі випаровування рідини, відокремленої з парорідинної суміші. Установка термопресора на Фіг.1 складається з лінії 1 підведення пари до робочого сопла 2 термопресора з приймальною камерою 3 та дифузором 4, причому приймальна камера 3 термопресора підключена до лінії 5 підведення рідини, а дифузор 4 термопресора лінією 6 відведення парорідинної суміші підвищеного тиску підключений до парової порожнини 7 відокремлювача рідини з лінією 8 відведення пари підвищеного тиску, рідинна порожнина 9 відокремлювача рідини сполучена лінією 10 з приймальною камерою 3 термопресора. Установка термопресора на Фіг.2 складається з лінії 1 підведення пари до робочого сопла 2 термопресора з приймальною камерою 3 та дифузором 4, причому дифузор 4 термопресора лінією 6 відведення парорідинної суміші підвищеного тиску підключений до парової порожнини 7 відокремлювача рідини з лінією 8 відведення пари підвищеного тиску, рідинна порожнина 9 відокремлювача рідини сполучена лінією 10 з приймальною камерою 3 термопресора. В рідинній порожнині 9 відо 90164 4 кремлювача рідини встановлений охолоджувач рідини 11 із лінією 5 підведення рідини та лінією 11 відведення охолодженої рідини, до якої підключена приймальна камера 3 термопресора. Спосіб, за яким працює термопресор на Фіг.1, здійснюється наступним чином. Пару підводять лінією 1 до робочого сопла 2 термопресора, в якому її швидкість збільшують: у разі випаровування рідини - до швидкості, близької швидкості звуку, а в разі конденсації пари - понад звукову. У приймальній камері 3 термопресора у прискорений потік пари подають рідину, яку підводять лінією 5 та лінією 10 з рідинної порожнини 9 відокремлювача рідини. У разі випаровування випаровують, причому не повністю, рідину в дозвуковому потоці прискореної пари, а в разі конденсації, навпаки, конденсують, причому не повністю, понадзвукову пару в потоці рідини. В результаті неповного фазового переходу в обох випадках утворюють парорідинну суміш зі збільшенням тиску на виході з дифузора 4 понад вихідний тиск пари в лінії 1 на вході сопла 2 термопресора. Утворену парорідинну суміш підвищеного тиску подають лінією 6 до парової порожнини 7 відокремлювана рідини, в якому парорідинну суміш розділяють на пару, яку відводять лінією 8, та рідину, яку відводять із рідинної порожнини 9 відокремлювана рідини по лінії 10 у приймальну камеру 3 термопресора. Спосіб, за яким працює термопресор на Фіг.2, здійснюється наступним чином. Пару підводять лінією 1 до робочого сопла 2 термопресора, в якому її швидкість збільшують: у разі випаровування рідини - до швидкості, близької швидкості звуку, а в разі конденсації пари - понад звукову. У приймальній камері 3 термопресора у прискорений потік пари подають рідину, яку підводять лінією 5 та лінією 10 з рідинної порожнини 9 відокремлювача рідини. У разі випаровування випаровують, причому не повністю, рідину в дозвуковому потоці прискореної пари, а в разі конденсації, навпаки, конденсують, причому не повністю, понадзвукову пару в потоці рідини. В результаті неповного фазового переходу в обох випадках утворюють парорідинну суміш зі збільшенням тиску на виході з дифузора 4 понад вихідний тиск пари в лінії 1 на вході сопла 2 термопресора. Утворену парорідинну суміш підвищеного тиску подають лінією 6 до парової порожнини 7 відокремлювача рідини, в якому парорідинну суміш розділяють на пару, яку відводять лінією 8, та рідину, яку частково відводять із рідинної порожнини 9 відокремлювача рідини по лінії 10 у приймальну камеру 3 термопресора та частково випаровують, охолоджуючи рідину, яку підводять до теплообмінника 11, розміщеного в рідинній порожнині 9 термопресора, лінією 5, а відводять від теплообмінника 11 лінією 12 до приймальної камери 3 термопресора. Завдяки зменшенню втрат тиску в процесі неповного фазового переходу порівняно з повним фазовим переходом підвищують енергетичну ефективність способу термопресії. 5 Комп’ютерна верстка В. Мацело 90164 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
