Спосіб видалення аміаку з надсмольної води

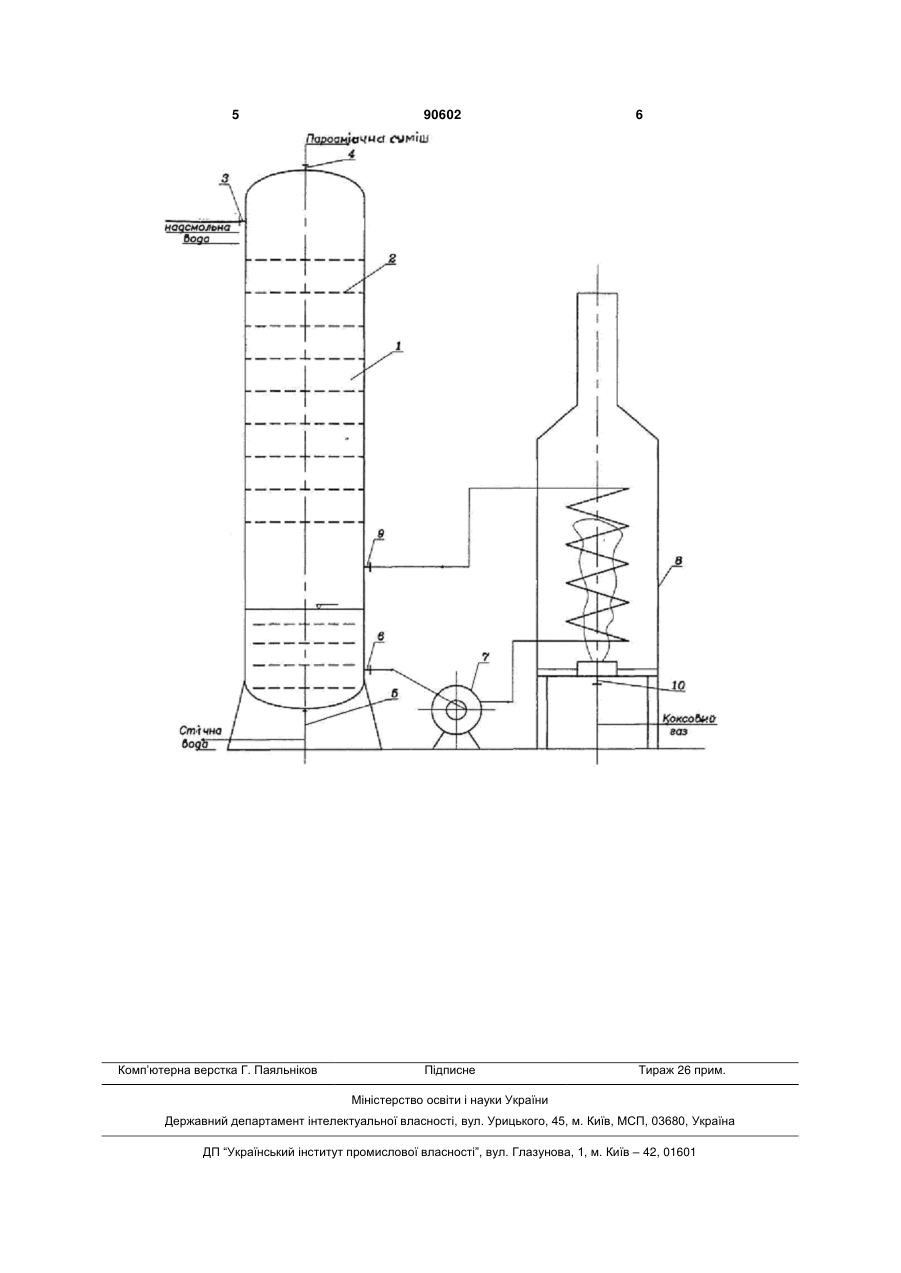

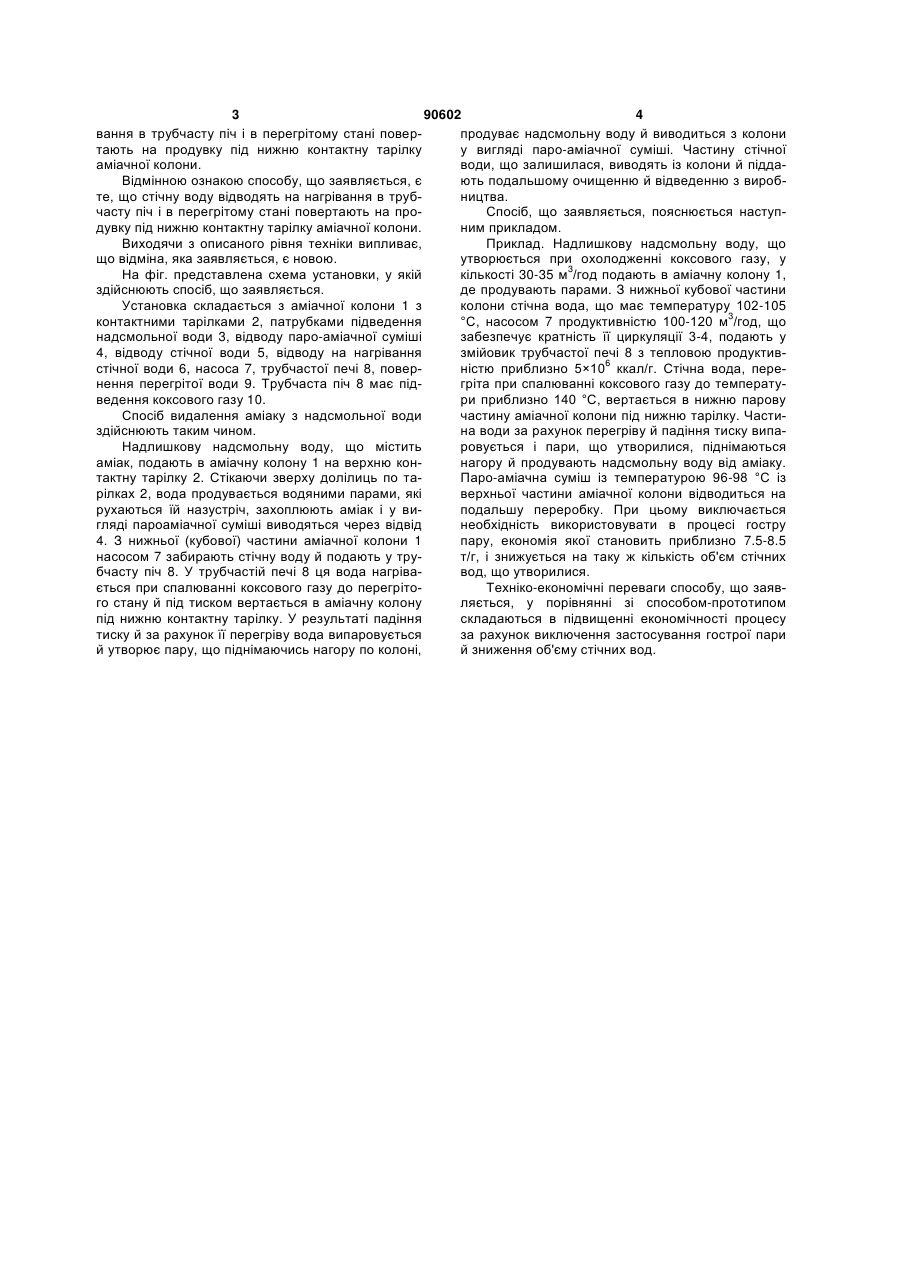

Спосіб видалення аміаку з надсмольної води, що включає продувку парою надсмольної води, яка стікає по контактних тарілках в аміачній колоні, відведення пароаміачної суміші та стічної води, який відрізняється тим, що стічну воду відводять на нагрівання в трубчасту піч і в перегрітому стані повертають на продувку під нижню контактну тарілку аміачної колони. Винахід відноситься до способів видалення аміаку з надсмольної води й може знайти застосування в коксохімічній промисловості. У процесі охолодження коксового газу утворюється надсмольна вода, що містить 6-4 г/л аміаку, що підлягає скиданню. При цьому припустима норма змісту летучого аміаку в цій стічній надсмольній воді становить 100 мг/л, у зв'язку із чим необхідно цю воду очистити від аміаку. Відомо спосіб видалення аміаку з надсмольної води, який здійснюють шляхом продувки гострою парою надсмольної води, що стікає по контактних тарілках в аміачній колоні [див., наприклад, В.Г. Пономаренко. Автоматизация режима работи аммиачних колонн, ж. Кокс и химия, 1964p., №11, стор.26-30]. Відомо також спосіб видалення аміаку з надсмольної води, який здійснюють шляхом продувки гострою парою надсмольної води, що стікає по контактних тарілках в аміачній колоні, з відводом пароаміачної суміші й стічної води [див., наприклад, М.Д. Бутузов, Б.Я. Лившиц и др., Автомати зация аммиачной установки, ж. Кокс и химия, 1965р., №9, стор.47-49]. За технічній сутності й ефекту, що досягається, відомий спосіб є найбільш близьким до того, що заявляється. Недоліком відомих технічних рішень є використання в процесі гострої пари, витрата якої на 1 м3 надсмольної води становить приблизно 0.25-0.3 т. Крім того, пара в підсумку забруднюється й конденсується, у результаті чого збільшується об'єм стічних вод. В основу винаходу покладене завдання створити спосіб видалення аміаку з надсмольної води, що дозволяє підвищити економічність процесу за рахунок виключення застосування гострої пари й зниження об'єму стічних вод. Поставлене завдання вирішується в способі видалення аміаку з надсмольної води, що здійснюється шляхом продувки парою надсмольної води, що стікає по контактних тарілках в аміачній колоні, з відводом пароаміачної суміші й стічної води; при цьому стічну воду відводять на нагрі (19) UA (11) 90602 (13) C2 (21) a200814480 (22) 15.12.2008 (24) 11.05.2010 (46) 11.05.2010, Бюл.№ 9, 2010 р. (72) ГРАБКО ВОЛОДИМИР ВЕНЕДИКТОВИЧ, КРИВОНІС ВАЛЕРІЙ ВАСИЛЬОВИЧ, СОЛОВЙОВ МИХАЙЛО ОЛЕКСІЙОВИЧ, ЗІНГЕРМАН ЮРІЙ ЮХИМОВИЧ (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" 3 90602 4 вання в трубчасту піч і в перегрітому стані поверпродуває надсмольну воду й виводиться з колони тають на продувку під нижню контактну тарілку у вигляді паро-аміачної суміші. Частину стічної аміачної колони. води, що залишилася, виводять із колони й піддаВідмінною ознакою способу, що заявляється, є ють подальшому очищенню й відведенню з виробте, що стічну воду відводять на нагрівання в трубництва. часту піч і в перегрітому стані повертають на проСпосіб, що заявляється, пояснюється наступдувку під нижню контактну тарілку аміачної колони. ним прикладом. Виходячи з описаного рівня техніки випливає, Приклад. Надлишкову надсмольну воду, що що відміна, яка заявляється, є новою. утворюється при охолодженні коксового газу, у На фіг. представлена схема установки, у якій кількості 30-35 м3/год подають в аміачну колону 1, здійснюють спосіб, що заявляється. де продувають парами. З нижньої кубової частини Установка складається з аміачної колони 1 з колони стічна вода, що має температуру 102-105 контактними тарілками 2, патрубками підведення °С, насосом 7 продуктивністю 100-120 м3/год, що надсмольної води 3, відводу паро-аміачної суміші забезпечує кратність її циркуляції 3-4, подають у 4, відводу стічної води 5, відводу на нагрівання змійовик трубчастої печі 8 з тепловою продуктивстічної води 6, насоса 7, трубчастої печі 8, поверністю приблизно 5×106 ккал/г. Стічна вода, перенення перегрітої води 9. Трубчаста піч 8 має підгріта при спалюванні коксового газу до температуведення коксового газу 10. ри приблизно 140 °С, вертається в нижню парову Спосіб видалення аміаку з надсмольної води частину аміачної колони під нижню тарілку. Частиздійснюють таким чином. на води за рахунок перегріву й падіння тиску випаНадлишкову надсмольну воду, що містить ровується і пари, що утворилися, піднімаються аміак, подають в аміачну колону 1 на верхню коннагору й продувають надсмольну воду від аміаку. тактну тарілку 2. Стікаючи зверху долілиць по таПаро-аміачна суміш із температурою 96-98 °С із рілках 2, вода продувається водяними парами, які верхньої частини аміачної колони відводиться на рухаються їй назустріч, захоплюють аміак і у виподальшу переробку. При цьому виключається гляді пароаміачної суміші виводяться через відвід необхідність використовувати в процесі гостру 4. З нижньої (кубової) частини аміачної колони 1 пару, економія якої становить приблизно 7.5-8.5 насосом 7 забирають стічну воду й подають у трут/г, і знижується на таку ж кількість об'єм стічних бчасту піч 8. У трубчастій печі 8 ця вода нагрівавод, що утворилися. ється при спалюванні коксового газу до перегрітоТехніко-економічні переваги способу, що заявго стану й під тиском вертається в аміачну колону ляється, у порівнянні зі способом-прототипом під нижню контактну тарілку. У результаті падіння складаються в підвищенні економічності процесу тиску й за рахунок її перегріву вода випаровується за рахунок виключення застосування гострої пари й утворює пару, що піднімаючись нагору по колоні, й зниження об'єму стічних вод. 5 Комп’ютерна верстка Г. Паяльніков 90602 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
