Пристрій для тестування носового дихання

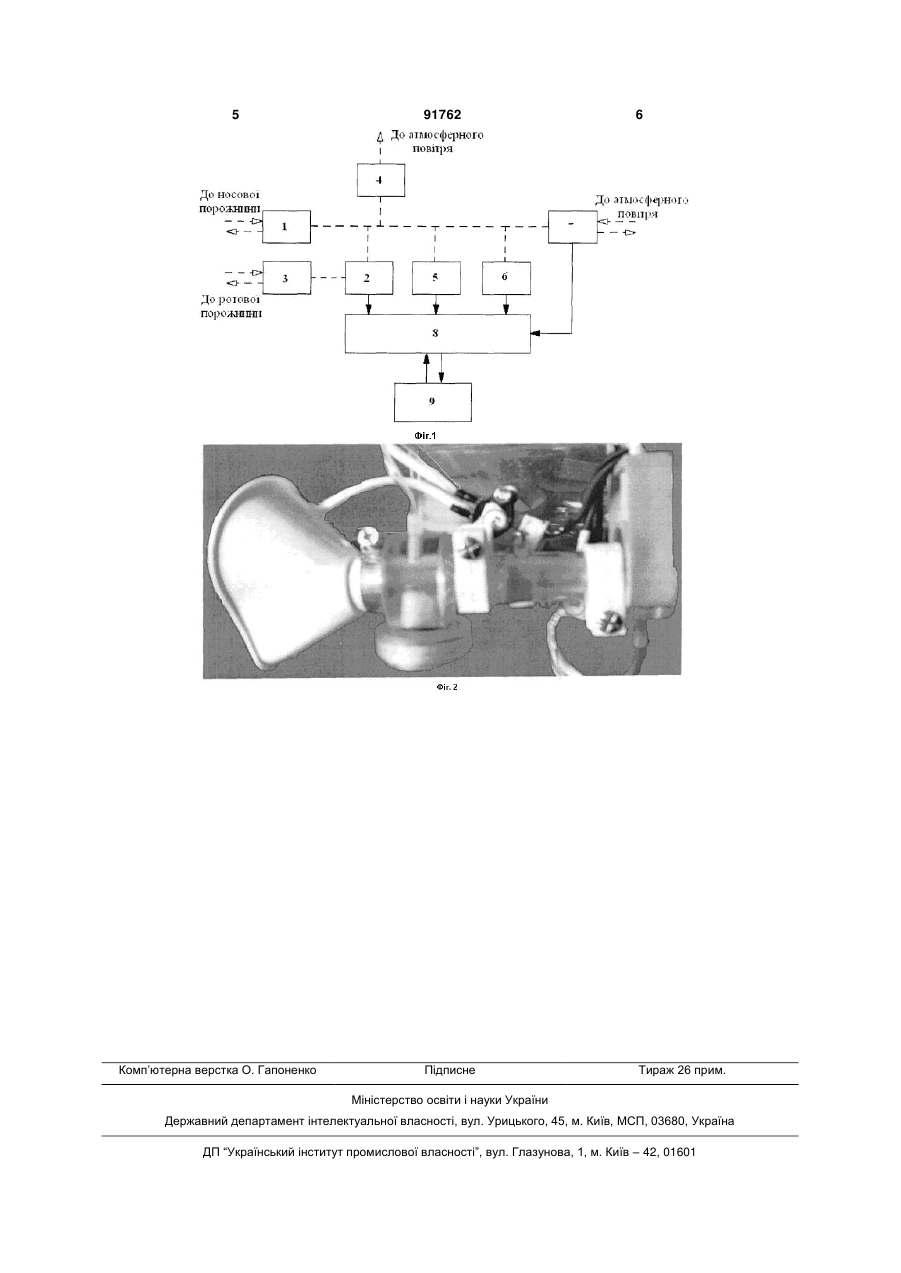

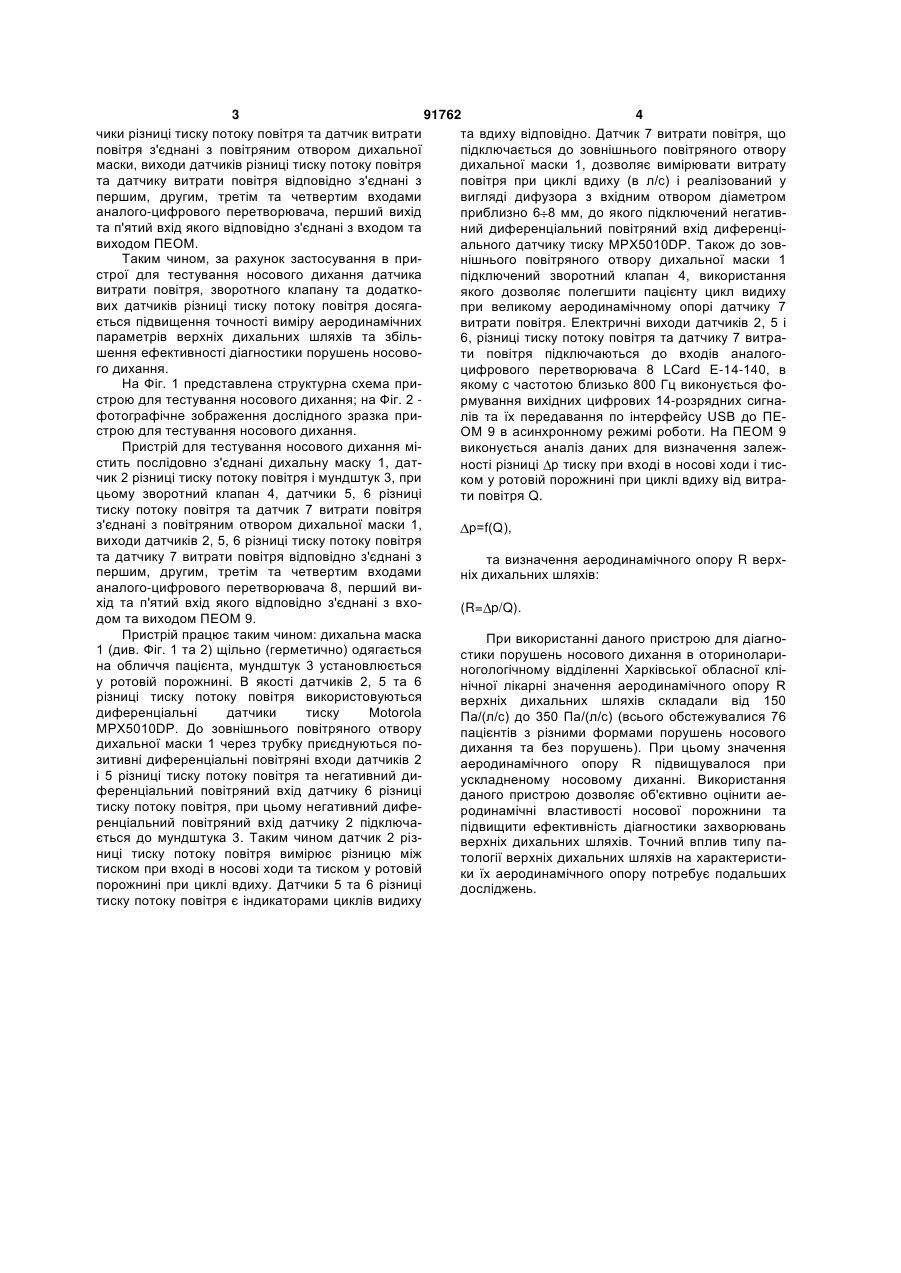

Пристрій для тестування носового дихання, який містить послідовно з'єднані дихальну маску, датчик різниці тиску потоку повітря і мундштук, який відрізняється тим, що додатково вводяться зворотний клапан, датчики різниці тиску потоку повітря, датчик витрати повітря, аналогоцифровий перетворювач та ПЕОМ, при цьому зворотний клапан, датчики різниці тиску потоку повітря та датчик витрати повітря з'єднані з повітряним отвором дихальної маски, виходи датчиків різниці тиску потоку повітря та датчика витрати повітря відповідно з'єднані з першим, другим, третім та четвертим входами аналого-цифрового перетворювача, перший вихід та п'ятий вхід якого відповідно з'єднані з входом та виходом ПЕОМ. (19) (21) a200814356 (22) 15.12.2008 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) АВРУНІН ОЛЕГ ГРИГОРОВИЧ, СЕМЕНЕЦЬ ВАЛЕРІЙ ВАСИЛЬОВИЧ, ЖУРАВЛЬОВ АНАТОЛІЙ СЕМЕНОВИЧ, КАЛАШНИК МИХАЙЛО ВАСИЛЬОВИЧ, ЯЩЕНКО МАРИНА ІВАНІВНА (73) ХАРКІВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ РАДІОЕЛЕКТРОНІКИ (56) SU 1076084, 28.02.1984 UA 50463 A, 15.10.2002 SU 1553052, 30.03.1990 RU 48464 U1, 27.10.2005 Левкин Д.В. Программно-аппаратный комплекс для диагностики жизненной функции легких на основе датчика давления/ Биотехнические, меди 3 91762 4 чики різниці тиску потоку повітря та датчик витрати та вдиху відповідно. Датчик 7 витрати повітря, що повітря з'єднані з повітряним отвором дихальної підключається до зовнішнього повітряного отвору маски, виходи датчиків різниці тиску потоку повітря дихальної маски 1, дозволяє вимірювати витрату та датчику витрати повітря відповідно з'єднані з повітря при циклі вдиху (в л/с) і реалізований у першим, другим, третім та четвертим входами вигляді дифузора з вхідним отвором діаметром аналого-цифрового перетворювача, перший вихід приблизно 6 8 мм, до якого підключений негативта п'ятий вхід якого відповідно з'єднані з входом та ний диференціальний повітряний вхід диференцівиходом ПЕОМ. ального датчику тиску MPX5010DP. Також до зовТаким чином, за рахунок застосування в принішнього повітряного отвору дихальної маски 1 строї для тестування носового дихання датчика підключений зворотний клапан 4, використання витрати повітря, зворотного клапану та додаткоякого дозволяє полегшити пацієнту цикл видиху вих датчиків різниці тиску потоку повітря досягапри великому аеродинамічному опорі датчику 7 ється підвищення точності виміру аеродинамічних витрати повітря. Електричні виходи датчиків 2, 5 і параметрів верхніх дихальних шляхів та збіль6, різниці тиску потоку повітря та датчику 7 витрашення ефективності діагностики порушень носовоти повітря підключаються до входів аналогого дихання. цифрового перетворювача 8 LCard Ε-14-140, в На Фіг. 1 представлена структурна схема приякому с частотою близько 800 Гц виконується фострою для тестування носового дихання; на Фіг. 2 рмування вихідних цифрових 14-розрядних сигнафотографічне зображення дослідного зразка прилів та їх передавання по інтерфейсу USB до ПЕстрою для тестування носового дихання. ОМ 9 в асинхронному режимі роботи. На ПЕОМ 9 Пристрій для тестування носового дихання мівиконується аналіз даних для визначення залежстить послідовно з'єднані дихальну маску 1, датності різниці р тиску при вході в носові ходи і тисчик 2 різниці тиску потоку повітря і мундштук 3, при ком у ротовій порожнині при циклі вдиху від витрацьому зворотний клапан 4, датчики 5, 6 різниці ти повітря Q. тиску потоку повітря та датчик 7 витрати повітря з'єднані з повітряним отвором дихальної маски 1, р=f(Q), виходи датчиків 2, 5, 6 різниці тиску потоку повітря та датчику 7 витрати повітря відповідно з'єднані з та визначення аеродинамічного опору R верхпершим, другим, третім та четвертим входами ніх дихальних шляхів: аналого-цифрового перетворювача 8, перший вихід та п'ятий вхід якого відповідно з'єднані з вхо(R= p/Q). дом та виходом ПЕОМ 9. Пристрій працює таким чином: дихальна маска При використанні даного пристрою для діагно1 (див. Фіг. 1 та 2) щільно (герметично) одягається стики порушень носового дихання в оториноларина обличчя пацієнта, мундштук 3 установлюється ногологічному відділенні Харківської обласної кліу ротовій порожнині. В якості датчиків 2, 5 та 6 нічної лікарні значення аеродинамічного опору R різниці тиску потоку повітря використовуються верхніх дихальних шляхів складали від 150 диференціальні датчики тиску Motorola Па/(л/с) до 350 Па/(л/с) (всього обстежувалися 76 MPX5010DP. До зовнішнього повітряного отвору пацієнтів з різними формами порушень носового дихальної маски 1 через трубку приєднуються подихання та без порушень). При цьому значення зитивні диференціальні повітряні входи датчиків 2 аеродинамічного опору R підвищувалося при і 5 різниці тиску потоку повітря та негативний диускладненому носовому диханні. Використання ференціальний повітряний вхід датчику 6 різниці даного пристрою дозволяє об'єктивно оцінити аетиску потоку повітря, при цьому негативний диферодинамічні властивості носової порожнини та ренціальний повітряний вхід датчику 2 підключапідвищити ефективність діагностики захворювань ється до мундштука 3. Таким чином датчик 2 різверхніх дихальних шляхів. Точний вплив типу паниці тиску потоку повітря вимірює різницю між тології верхніх дихальних шляхів на характериститиском при вході в носові ходи та тиском у ротовій ки їх аеродинамічного опору потребує подальших порожнині при циклі вдиху. Датчики 5 та 6 різниці досліджень. тиску потоку повітря є індикаторами циклів видиху 5 Комп’ютерна верстка О. Гапоненко 91762 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
