Спосіб навантаження зразка із крихкого матеріалу та пристрій для його здійснення

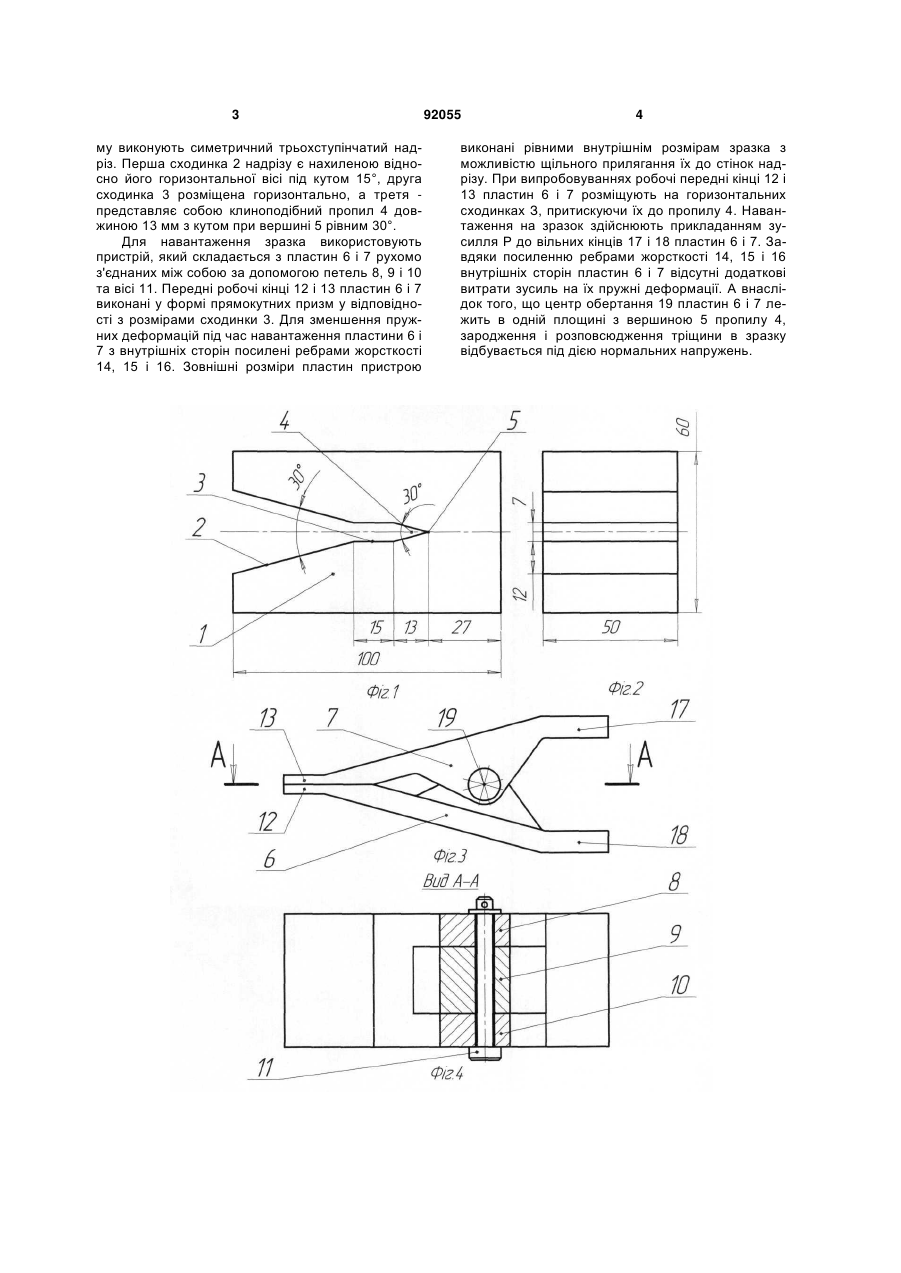

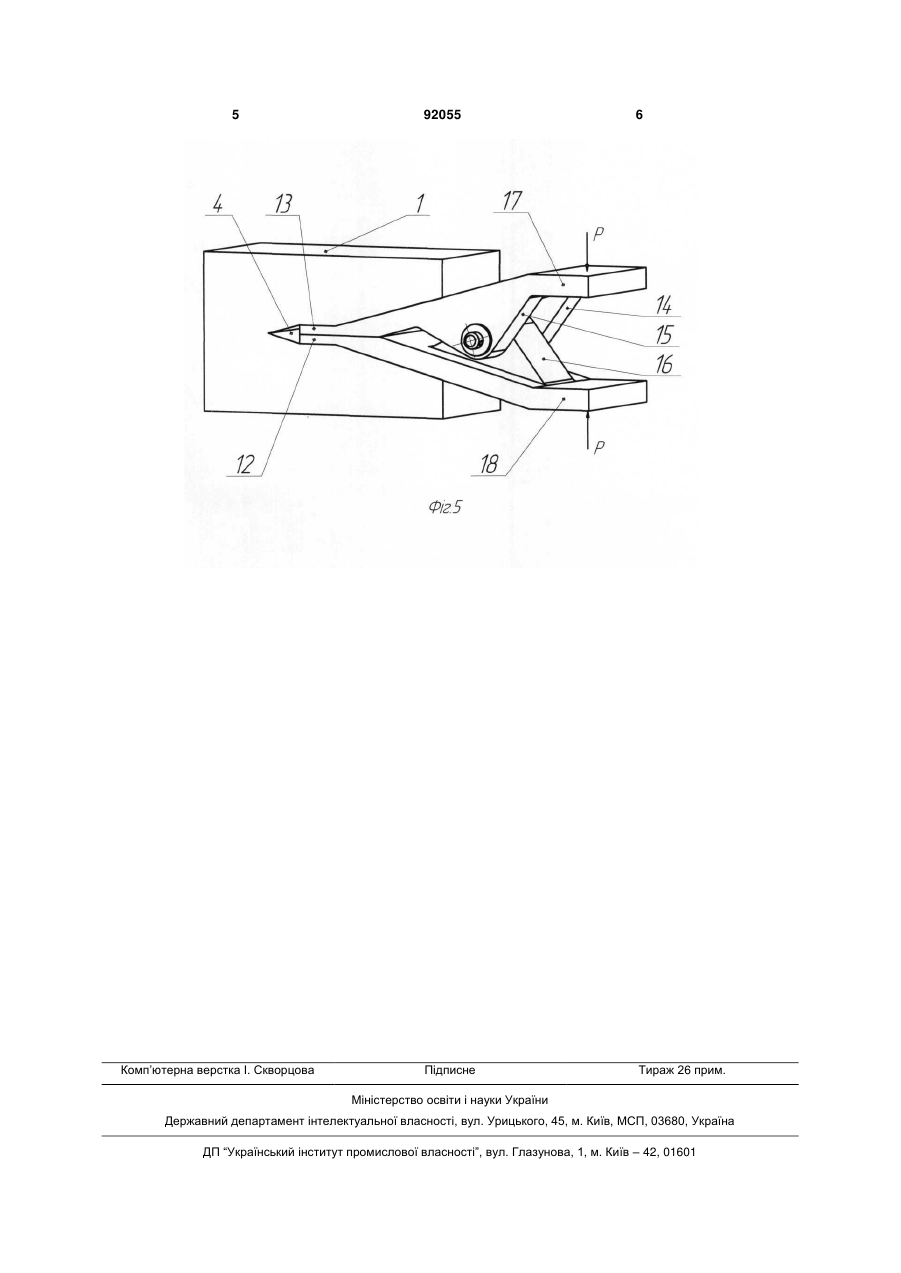

1. Спосіб навантаження зразка із крихкого матеріалу, що включає розміщення робочих кінців пластин у порожнинах надрізу зразка і прикладання зусиль до вільних, який відрізняється тим, що центр обертання пластин встановлюють в одній площині з вершиною надрізу у зразку, внаслідок чого руйнування матеріалу здійснюють під дією нормальних напружень. 2. Пристрій навантаження зразка із крихкого матеріалу, що як навантажувальний пристрій містить жорсткі пластини, який відрізняється тим, що передні робочі кінці пластин виконані у формі прямокутних призм, а внутрішні сторони пластин посилені ребрами жорсткості. (19) (21) a200809090 (22) 11.07.2008 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, ВОЙТЮК ВАЛЕРІЙ ДМИТРОВИЧ, ЛОПАТЬКО КОСТЯНТИН ГЕОРГІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1422079 A1, 07.09.1988 SU 1045063 A, 30.09.1983 SU 1493921 A1, 15.07.1989 RU 2242740 C1, 20.12.2004 JP 61070439 A, 11.04.1986 CN 2066136 U, 21.11.1990 3 му виконують симетричний трьохступінчатий надріз. Перша сходинка 2 надрізу є нахиленою відносно його горизонтальної вісі під кутом 15°, друга сходинка 3 розміщена горизонтально, а третя представляє собою клиноподібний пропил 4 довжиною 13 мм з кутом при вершині 5 рівним 30°. Для навантаження зразка використовують пристрій, який складається з пластин 6 і 7 рухомо з'єднаних між собою за допомогою петель 8, 9 і 10 та вісі 11. Передні робочі кінці 12 і 13 пластин 6 і 7 виконані у формі прямокутних призм у відповідності з розмірами сходинки 3. Для зменшення пружних деформацій під час навантаження пластини 6 і 7 з внутрішніх сторін посилені ребрами жорсткості 14, 15 і 16. Зовнішні розміри пластин пристрою 92055 4 виконані рівними внутрішнім розмірам зразка з можливістю щільного прилягання їх до стінок надрізу. При випробовуваннях робочі передні кінці 12 і 13 пластин 6 і 7 розміщують на горизонтальних сходинках З, притискуючи їх до пропилу 4. Навантаження на зразок здійснюють прикладанням зусилля Ρ до вільних кінців 17 і 18 пластин 6 і 7. Завдяки посиленню ребрами жорсткості 14, 15 і 16 внутрішніх сторін пластин 6 і 7 відсутні додаткові витрати зусиль на їх пружні деформації. А внаслідок того, що центр обертання 19 пластин 6 і 7 лежить в одній площині з вершиною 5 пропилу 4, зародження і розповсюдження тріщини в зразку відбувається під дією нормальних напружень. 5 Комп’ютерна верстка І. Скворцова 92055 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
