Установка для дослідження зносостійкості матеріалів в струмені зволоженого абразиву

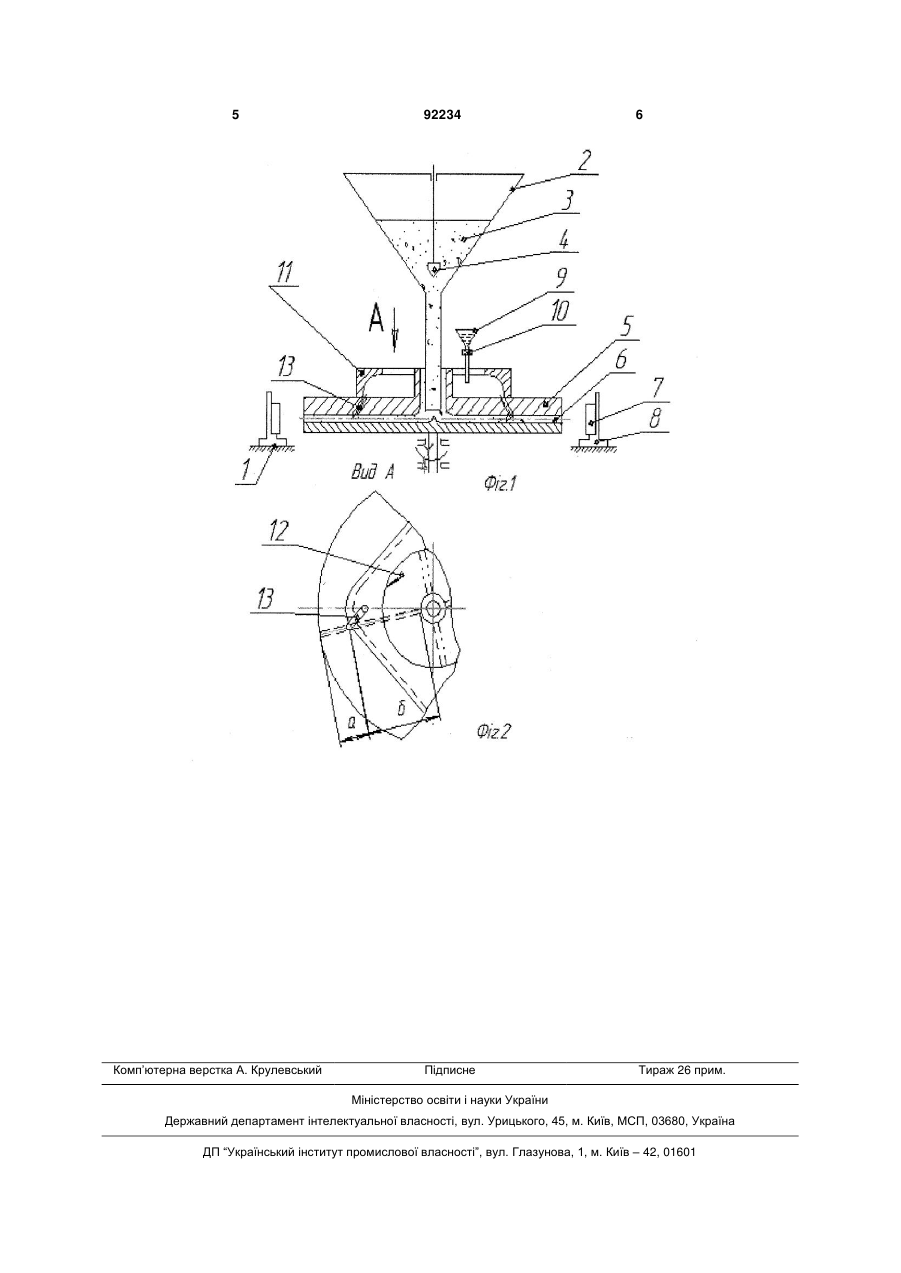

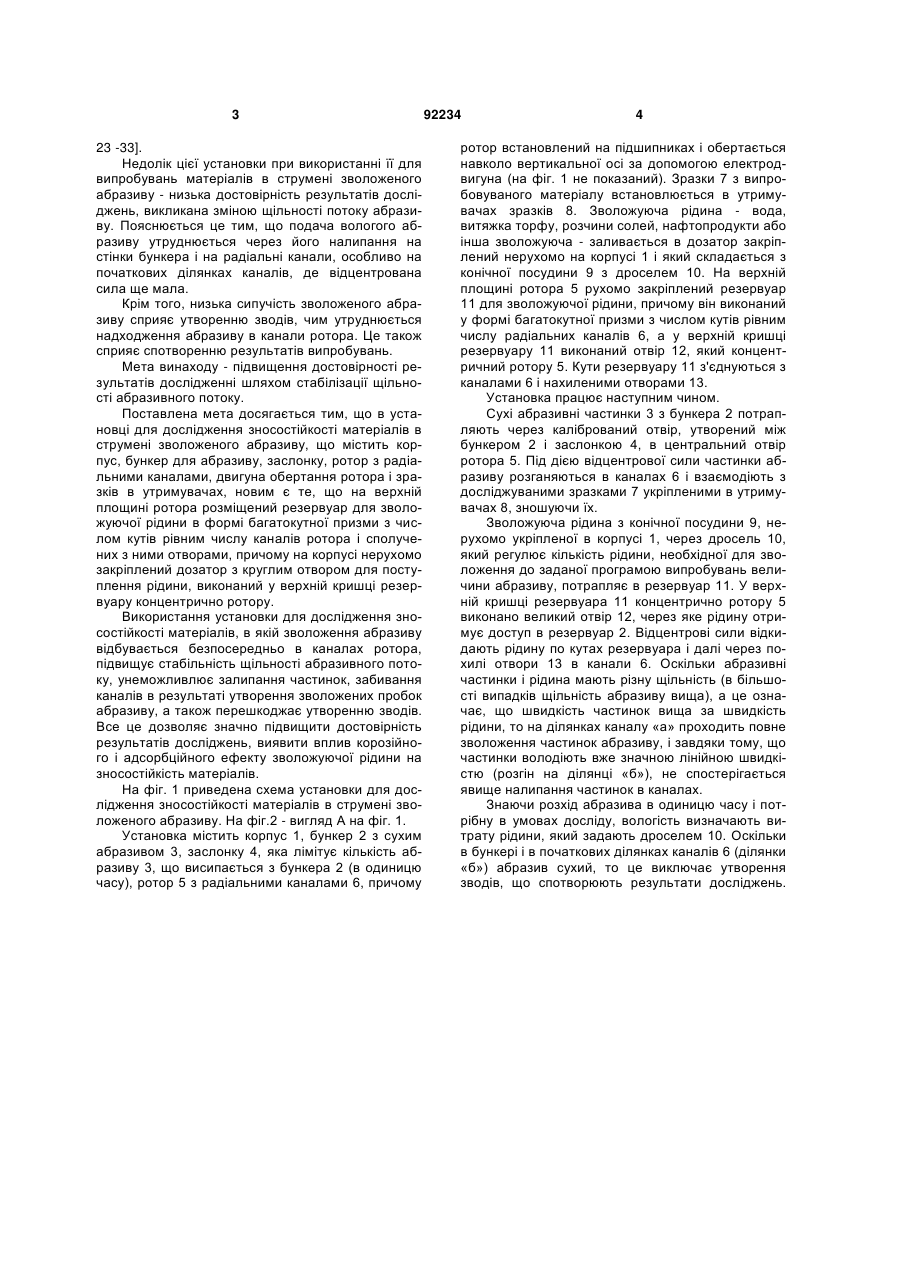

Установка для дослідження зносостійкості матеріалів в струмені зволоженого абразиву, яка містить корпус, бункер для абразиву, заслінку, яка лімітує кількість абразиву, ротор з радіальними каналами, двигун для обертання ротора і закріплені в утримувачах зразки, яка відрізняється тим, що на верхній площині ротора розміщений резервуар для зволожуючої рідини в формі багатокутної призми з числом кутів, рівним числу радіальних каналів ротора, і кути резервуара сполучені з каналами ротора отворами, причому на корпусі нерухомо закріплений дозатор з круглим отвором для надходження рідини, отвір виконаний у верхній кришці резервуара концентрично ротору. (19) (21) a200815285 (22) 30.12.2008 (24) 11.10.2010 (46) 11.10.2010, Бюл.№ 19, 2010 р. (72) БУРДА МИРОСЛАВ ЙОСИПОВИЧ, ДОВЖИНСЬКИЙ ІВАН МИХАЙЛОВИЧ, БУРДА ЮРІЙ МИРОСЛАВОВИЧ (73) ІВАНО-ФРАНКІВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ НАФТИ І ГАЗУ (56) SU 1296902 A1; 15.03.1987 SU 1295294 A1; 07.03.1987 SU 1682885 A1; 07.10.1991 RU 2020460 C1; 30.09.1994 US 4404840; 20.09.1983 CN 2602368 Y; 04.02.2004 3 23 -33]. Недолік цієї установки при використанні її для випробувань матеріалів в струмені зволоженого абразиву - низька достовірність результатів досліджень, викликана зміною щільності потоку абразиву. Пояснюється це тим, що подача вологого абразиву утруднюється через його налипання на стінки бункера і на радіальні канали, особливо на початкових ділянках каналів, де відцентрована сила ще мала. Крім того, низька сипучість зволоженого абразиву сприяє утворенню зводів, чим утруднюється надходження абразиву в канали ротора. Це також сприяє спотворенню результатів випробувань. Мета винаходу - підвищення достовірності результатів дослідженні шляхом стабілізації щільності абразивного потоку. Поставлена мета досягається тим, що в установці для дослідження зносостійкості матеріалів в струмені зволоженого абразиву, що містить корпус, бункер для абразиву, заслонку, ротор з радіальними каналами, двигуна обертання ротора і зразків в утримувачах, новим є те, що на верхній площині ротора розміщений резервуар для зволожуючої рідини в формі багатокутної призми з числом кутів рівним числу каналів ротора і сполучених з ними отворами, причому на корпусі нерухомо закріплений дозатор з круглим отвором для поступлення рідини, виконаний у верхній кришці резервуару концентрично ротору. Використання установки для дослідження зносостійкості матеріалів, в якій зволоження абразиву відбувається безпосередньо в каналах ротора, підвищує стабільність щільності абразивного потоку, унеможливлює залипання частинок, забивання каналів в результаті утворення зволожених пробок абразиву, а також перешкоджає утворенню зводів. Все це дозволяє значно підвищити достовірність результатів досліджень, виявити вплив корозійного і адсорбційного ефекту зволожуючої рідини на зносостійкість матеріалів. На фіг. 1 приведена схема установки для дослідження зносостійкості матеріалів в струмені зволоженого абразиву. На фіг.2 - вигляд А на фіг. 1. Установка містить корпус 1, бункер 2 з сухим абразивом 3, заслонку 4, яка лімітує кількість абразиву 3, що висипається з бункера 2 (в одиницю часу), ротор 5 з радіальними каналами 6, причому 92234 4 ротор встановлений на підшипниках і обертається навколо вертикальної осі за допомогою електродвигуна (на фіг. 1 не показаний). Зразки 7 з випробовуваного матеріалу встановлюється в утримувачах зразків 8. Зволожуюча рідина - вода, витяжка торфу, розчини солей, нафтопродукти або інша зволожуюча - заливається в дозатор закріплений нерухомо на корпусі 1 і який складається з конічної посудини 9 з дроселем 10. На верхній площині ротора 5 рухомо закріплений резервуар 11 для зволожуючої рідини, причому він виконаний у формі багатокутної призми з числом кутів рівним числу радіальних каналів 6, а у верхній кришці резервуару 11 виконаний отвір 12, який концентричний ротору 5. Кути резервуару 11 з'єднуються з каналами 6 і нахиленими отворами 13. Установка працює наступним чином. Сухі абразивні частинки 3 з бункера 2 потрапляють через калібрований отвір, утворений між бункером 2 і заслонкою 4, в центральний отвір ротора 5. Під дією відцентрової сили частинки абразиву розганяються в каналах 6 і взаємодіють з досліджуваними зразками 7 укріпленими в утримувачах 8, зношуючи їх. Зволожуюча рідина з конічної посудини 9, нерухомо укріпленої в корпусі 1, через дросель 10, який регулює кількість рідини, необхідної для зволоження до заданої програмою випробувань величини абразиву, потрапляє в резервуар 11. У верхній кришці резервуара 11 концентрично ротору 5 виконано великий отвір 12, через яке рідину отримує доступ в резервуар 2. Відцентрові сили відкидають рідину по кутах резервуара і далі через похилі отвори 13 в канали 6. Оскільки абразивні частинки і рідина мають різну щільність (в більшості випадків щільність абразиву вища), а це означає, що швидкість частинок вища за швидкість рідини, то на ділянках каналу «а» проходить повне зволоження частинок абразиву, і завдяки тому, що частинки володіють вже значною лінійною швидкістю (розгін на ділянці «б»), не спостерігається явище налипання частинок в каналах. Знаючи розхід абразива в одиницю часу і потрібну в умовах досліду, вологість визначають витрату рідини, який задають дроселем 10. Оскільки в бункері і в початкових ділянках каналів 6 (ділянки «б») абразив сухий, то це виключає утворення зводів, що спотворюють результати досліджень. 5 Комп’ютерна верстка А. Крулевський 92234 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
