Спосіб відбору інформативного сигналу акустичної емісії
Номер патенту: 92537
Опубліковано: 10.11.2010
Автори: Назарчук Зіновій Теодорович, Скальський Валентин Романович, Сулим Роман Ігорович, Толопко Ярослав Дмитрович, Клим Богдан Петрович, Почапський Євген Петрович
Формула / Реферат
Спосіб відбору інформативного сигналу акустичної емісії, що включає подання сигналу на вхід амплітудного дискримінатора та встановлення рівня дискримінації сигналу, а відбір інформативного сигналу акустичної емісії починають з моменту перевищення сигналом попередньо встановленого рівня дискримінації, одночасно вимірюють кожний коливний період в сигналі, порівнюють значення тривалості біжучого періоду з попереднім, помноженим на коефіцієнт k, що є більшим від одиниці, при цьому значення коефіцієнта k вибирають, виходячи з пружних характеристик матеріалу і розмірів досліджуваного елемента конструкції чи виробу, порівнюють вказані періоди до моменту, поки не настане перевищення значення біжучого періоду над попереднім, помноженим на коефіцієнт k, і цей момент приймають за завершення коливного процесу, що супроводжує інформативний сигнал, і початок очікування наступного, який відрізняється тим, що за допомогою додаткового блока порівняння часових інтервалів додатково порівнюють кожний коливний період біжучого коливання інформативного сигналу акустичної емісії з попереднім, помноженим на коефіцієнт m, який менший за коефіцієнт k і який вибирають в межах 1,5 < m < 2, порівнюють значення тривалості біжучого періоду сигналу з попереднім доти, поки не настане його перевищення і цей момент приймають за кінець реєстрації інформативної частини сигналу акустичної емісії.
Текст

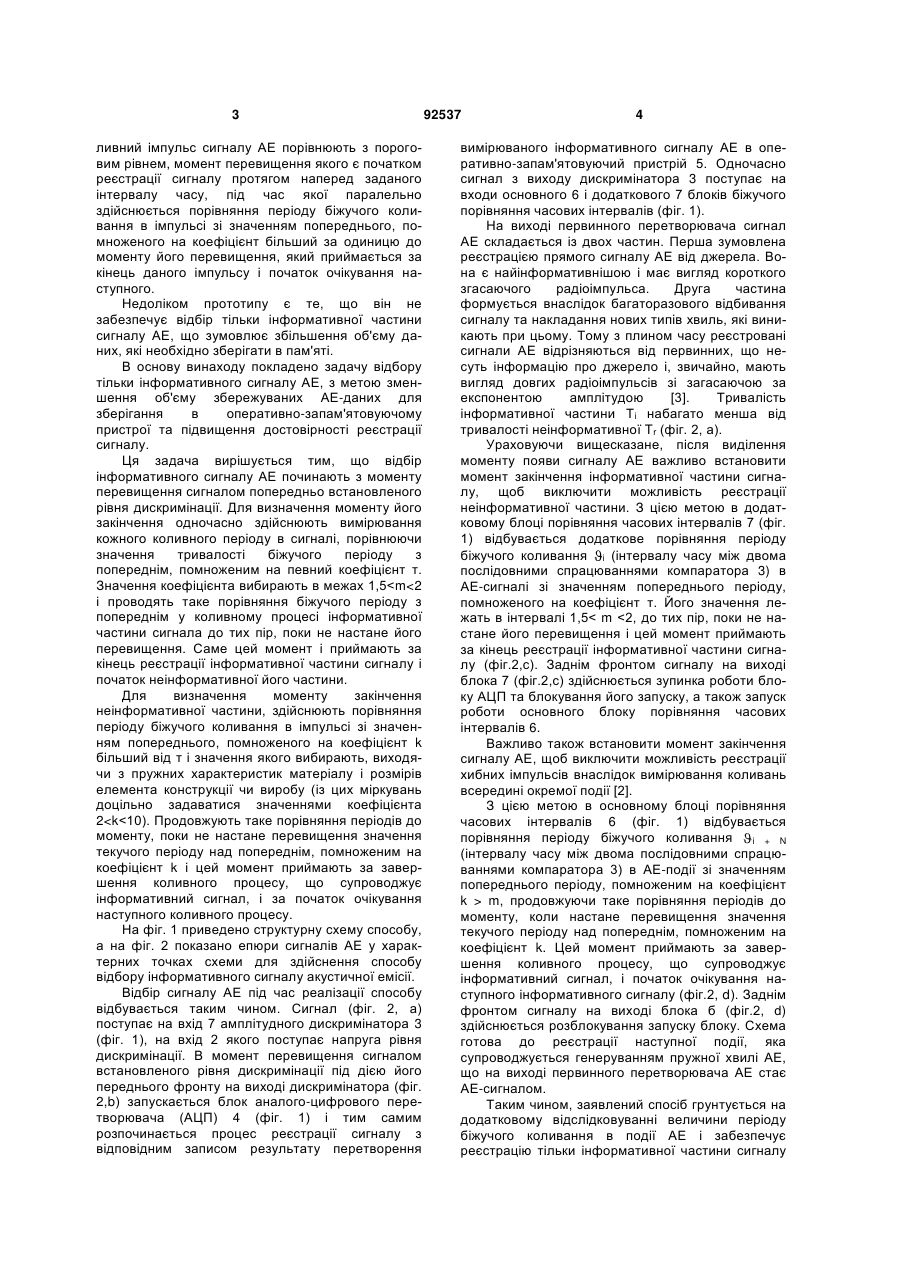

Спосіб відбору інформативного сигналу акустичної емісії, що включає подання сигналу на вхід амплітудного дискримінатора та встановлення рівня дискримінації сигналу, а відбір інформативного сигналу акустичної емісії починають з моменту перевищення сигналом попередньо встановле C2 2 (19) 1 3 ливний імпульс сигналу АЕ порівнюють з пороговим рівнем, момент перевищення якого є початком реєстрації сигналу протягом наперед заданого інтервалу часу, під час якої паралельно здійснюється порівняння періоду біжучого коливання в імпульсі зі значенням попереднього, помноженого на коефіцієнт більший за одиницю до моменту його перевищення, який приймається за кінець даного імпульсу і початок очікування наступного. Недоліком прототипу є те, що він не забезпечує відбір тільки інформативної частини сигналу АЕ, що зумовлює збільшення об'єму даних, які необхідно зберігати в пам'яті. В основу винаходу покладено задачу відбору тільки інформативного сигналу АЕ, з метою зменшення об'єму збережуваних АЕ-даних для зберігання в оперативно-запам'ятовуючому пристрої та підвищення достовірності реєстрації сигналу. Ця задача вирішується тим, що відбір інформативного сигналу АЕ починають з моменту перевищення сигналом попередньо встановленого рівня дискримінації. Для визначення моменту його закінчення одночасно здійснюють вимірювання кожного коливного періоду в сигналі, порівнюючи значення тривалості біжучого періоду з попереднім, помноженим на певний коефіцієнт т. Значення коефіцієнта вибирають в межах 1,5
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for selection of information signal of acoustic emission
Автори англійськоюSkalskyi Valentyn Romanovych, Nazarchuk Zinovii Teodorovych, Pochapskyi Yevhen Petrovych, Klym Bohdan Petrovych, Tolopko Yaroslav Dmytrovych, Sulym Roman Ihorovych
Назва патенту російськоюСпособ отбора информативного сигнала акустической эмиссии
Автори російськоюСкальский Валентин Романович, Назарчук Зиновий Теодорович, Почапский Евгений Петрович, Клим Богдан Петрович, Толопко Ярослав Дмитриевич, Сулим Роман Игоревич
МПК / Мітки
МПК: G01N 29/14, G01N 29/04
Мітки: сигналу, інформативного, емісії, спосіб, відбору, акустичної
