Спосіб реєстрації сигналу акустичної емісії та пристрій для його здійснення

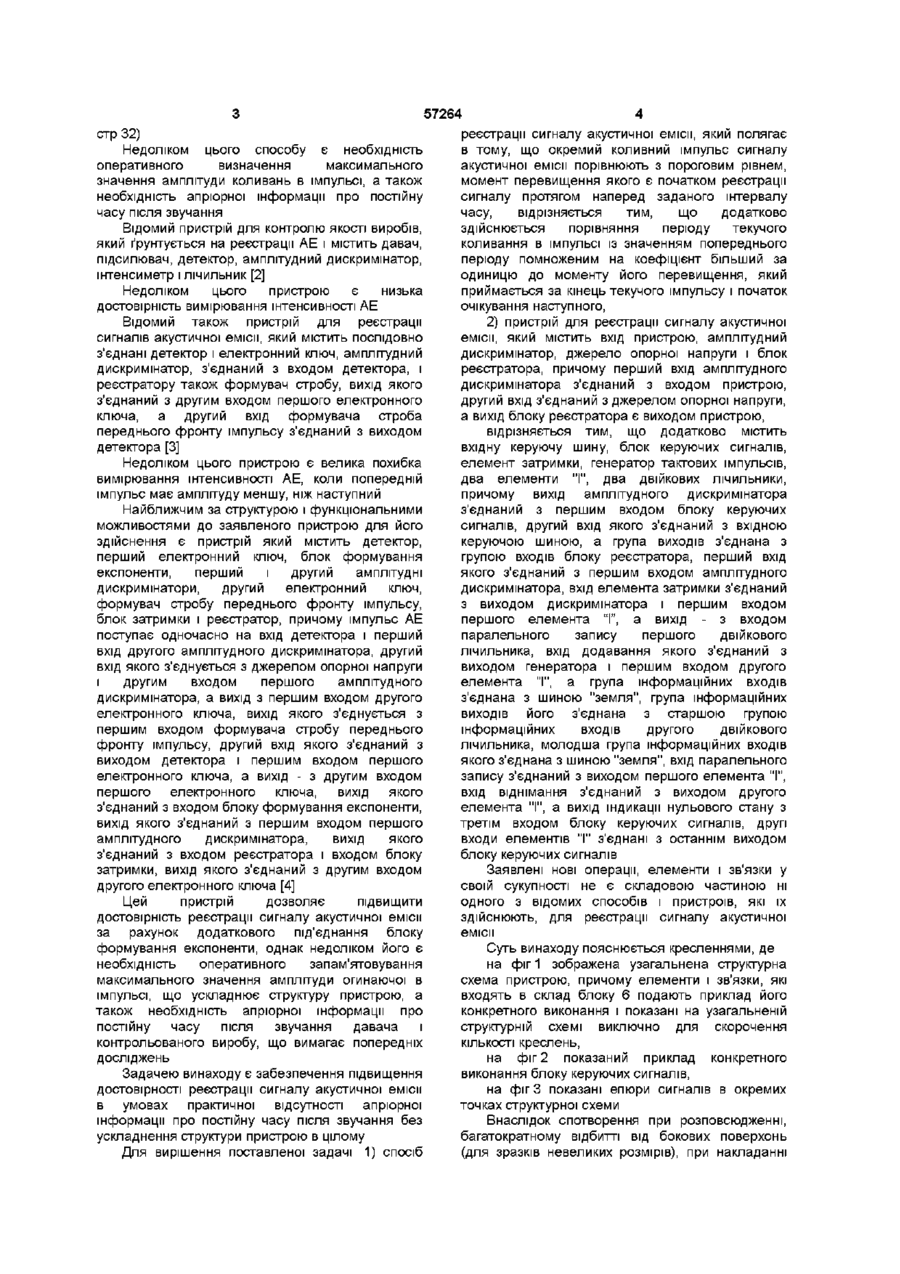

1 Спосіб реєстрації сигналу акустичної емісії, який полягає в тому, що окремий коливний імпульс сигналу акустичної емісії порівнюють з пороговим рівнем, момент перевищення якого є початком реєстрації сигналу протягом наперед заданого інтервалу часу, який відрізняється тим, що додатково здійснюється порівняння періоду поточного коливання в імпульсі із значенням попереднього періоду, помноженим на коефіцієнт, більший за одиницю, до моменту його перевищення, який приймається за кінець поточного імпульсу і початок очікування наступного 2 Пристрій для реєстрації сигналу акустичної емісії, який містить вхід пристрою, амплітудний дискримінатор, джерело опорної напруги і блок реєстратора, причому перший вхід амплітудного дискримінатора з'єднаний з входом пристрою, другий вхід з'єднаний з джерелом опорної напруги, а вихід блока реєстратора є виходом пристрою, який відрізняється тим, що додатково містить вхідну керуючу шину, блок керуючих сигналів, елемент затримки, генератор тактових імпульсів, два елементи «І», два двійкових лічильники, причому вихід амплітудного дискримінатора з'єднаний з першим входом блока керуючих сигналів, другий вхід якого з'єднаний з вхідною керуючою шиною, а група виходів з'єднана з групою входів блока реєстратора, перший вхід якого з'єднаний з першим входом амплітудного дискримінатора, вхід елемента затримки з'єднаний з виходом дискримінатора і першим входом першого елемента "І", а вихід - з входом паралельного запису першого двійкового лічильника, вхід додавання якого з'єднаний з виходом генератора і першим входом другого елемента "І", а група інформаційних входів з'єднана з шиною "земля", група інформаційних виходів його з'єднана з старшою групою інформаційних входів другого двійкового лічильника, молодша група інформаційних входів якого з'єднана з шиною "земля", вхід паралельного запису з'єднаний з виходом першого елемента "І", вхід віднімання з'єднаний з виходом другого елемента "І", а вихід індикації нульового стану - з третім входом блока керуючих сигналів, другі входи елементів "І" з'єднані з останнім виходом блока керуючих сигналів (О ю Винахід відноситься до неруйнівного контролю і може бути використаний для реєстрації імпульсів акустичної емісії (АЕ) при контролі матеріалів Відомий спосіб реєстрації сигналу акустичної емісії, в якому окремий коливний імпульс сигналу порівнюють з пороговим рівнем, момент перевищення якого є початком реєстрації сигналу протягом наперед заданого інтервалу часу, тривалість інтервалу не менша від тривалості імпульсу, який відповідає верхній межі динамічного діапазону тривалостей, кінець цього інтервалу приймається за початок очікування наступного ([1], стр 31) Недоліком цього способу є відмінна від нуля імовірність появи протягом інтервалу реєстрації ще одного імпульсу АЕ внаслідок випадковості довжин імпульсів і моментів їх появи Найближчим за структурою до заявленого способу є спосіб реєстрації сигналу акустичної емісії, в якому окремий коливний імпульс сигналу порівнюють з пороговим рівнем, момент перевищення якого є початком реєстрації сигналу, визначають максимальне значення амплітуди коливань в імпульсі, запам'ятовують елементом пам'яті, який розряджають з постійною часу рівною ПОСТІЙНІЙ часу зникання імпульсу акустичної емісії до порогового рівня, момент досягнення якого приймається за кінець реєстрації сигналу ([1], 57264 стр32) Недоліком цього способу є необхідність оперативного визначення максимального значення амплітуди коливань в імпульсі, а також необхідність апріорної інформації про постійну часу після звучання Відомий пристрій для контролю якості виробів, який ґрунтується на реєстрації АЕ і містить давач, підсилювач, детектор, амплітудний дискримінатор, штенсиметр і лічильник [2] Недоліком цього пристрою є низька достовірність вимірювання інтенсивності АЕ Відомий також пристрій для реєстрації сигналів акустичної емісії, який містить послідовно з'єднані детектор і електронний ключ, амплітудний дискримінатор, з'єднаний з входом детектора, і реєстратору також формувач стробу, вихід якого з'єднаний з другим входом першого електронного ключа, а другий вхід формувача строба переднього фронту імпульсу з'єднаний з виходом детектора [3] Недоліком цього пристрою є велика похибка вимірювання інтенсивності АЕ, коли попередній імпульс має амплітуду меншу, ніж наступний Найближчим за структурою і функціональними можливостями до заявленого пристрою для його здійснення є пристрій який міститьдетектор, перший електронний ключ, блок формування експоненти, перший і другий амплітудні дискримінатори, другий електронний ключ, формувач стробу переднього фронту імпульсу, блок затримки і реєстратор, причому імпульс АЕ поступає одночасно на вхід детектора і перший вхід другого амплітудного дискримінатора, другий вхід якого з'єднується з джерелом опорної напруги і другим входом першого амплітудного дискримінатора, а вихід з першим входом другого електронного ключа, вихід якого з'єднується з першим входом формувача стробу переднього фронту імпульсу, другий вхід якого з'єднаний з виходом детектора і першим входом першого електронного ключа, а вихід - з другим входом першого електронного ключа, вихід якого з'єднаний з входом блоку формування експоненти, вихід якого з'єднаний з першим входом першого амплітудного дискримінатора, вихід якого з'єднаний з входом реєстратора і входом блоку затримки, вихід якого з'єднаний з другим входом другого електронного ключа [4] Цей пристрій дозволяє підвищити достовірність реєстрації сигналу акустичної емісії за рахунок додаткового під'єднання блоку формування експоненти, однак недоліком його є необхідність оперативного запам'ятовування максимального значення амплітуди огинаючої в імпульсі, що ускладнює структуру пристрою, а також необхідність апріорної інформації про постійну часу після звучання давача і контрольованого виробу, що вимагає попередніх досліджень Задачею винаходу є забезпечення підвищення достовірності реєстрації сигналу акустичної емісії в умовах практичної відсутності апріорної інформації про постійну часу після звучання без ускладнення структури пристрою в цілому Для вирішення поставленої задачі 1) спосіб реєстрації сигналу акустичної емісії, який полягає в тому, що окремий коливний імпульс сигналу акустичної емісії порівнюють з пороговим рівнем, момент перевищення якого є початком реєстрації сигналу протягом наперед заданого інтервалу часу, відрізняється тим, що додатково здійснюється порівняння періоду текучого коливання в імпульсі із значенням попереднього періоду помноженим на коефіцієнт більший за одиницю до моменту його перевищення, який приймається за кінець текучого імпульсу і початок очікування наступного, 2) пристрій для реєстрації сигналу акустичної емісії, який містить вхід пристрою, амплітудний дискримінатор, джерело опорної напруги і блок реєстратора, причому перший вхід амплітудного дискримінатора з'єднаний з входом пристрою, другий вхід з'єднаний з джерелом опорної напруги, а вихід блоку реєстратора є виходом пристрою, відрізняється тим, що додатково містить вхідну керуючу шину, блок керуючих сигналів, елемент затримки, генератор тактових імпульсів, два елементи "І", два двійкових лічильники, причому вихід амплітудного дискримінатора з'єднаний з першим входом блоку керуючих сигналів, другий вхід якого з'єднаний з вхідною керуючою шиною, а група виходів з'єднана з групою входів блоку реєстратора, перший вхід якого з'єднаний з першим входом амплітудного дискримінатора, вхід елемента затримки з'єднаний з виходом дискримінатора і першим входом першого елемента "І", а вихід - з входом паралельного запису першого двійкового лічильника, вхід додавання якого з'єднаний з виходом генератора і першим входом другого елемента "І", а група інформаційних входів з'єднана з шиною "земля", група інформаційних виходів його з'єднана з старшою групою інформаційних входів другого двійкового лічильника, молодша група інформаційних входів якого з'єднана з шиною "земля", вхід паралельного запису з'єднаний з виходом першого елемента "І", вхід віднімання з'єднаний з виходом другого елемента "І", а вихід індикації нульового стану з третім входом блоку керуючих сигналів, другі входи елементів "І" з'єднані з останнім виходом блоку керуючих сигналів Заявлені нові операції, елементи і зв'язки у своїй сукупності не є складовою частиною ні одного з відомих способів і пристроїв, які їх здійснюють, для реєстрації сигналу акустичної емісії Суть винаходу пояснюється кресленнями, де на фіг 1 зображена узагальнена структурна схема пристрою, причому елементи і зв'язки, які входять в склад блоку 6 подають приклад його конкретного виконання і показані на узагальненій структурній схемі виключно для скорочення КІЛЬКОСТІ креслень, на фіг 2 показаний приклад конкретного виконання блоку керуючих сигналів, на фіг 3 показані епюри сигналів в окремих точках структурної схеми Внаслідок спотворення при розповсюдженні, багатократному відбитті від бокових поверхонь (для зразків невеликих розмірів), при накладанні 57264 нових типів хвиль, які виникають при цьому, і прийманні реєстровані АЕ-сигнали сильно відрізняються від первинних акустичних імпульсів джерела і звичайно мають вигляд достатньо довгих радіоімпульсів із зникаючою за експонентою амплітудою [2] U = Uoexp (-1 / хо) (1) Тут хо - постійна часу після звучання сигналу АЕ в контрольованому матеріалі і перетворювачі (звикле хо и 10 4 - 10 2с), Uo - максимальне значення амплітуди коливань в імпульсі За момент появи імпульсу АЕ приймається момент перевищення сигналом порогового рівня Un, який вибирається частіше з умови перевищення ним рівня акустичних та електричних шумів Амплітуда імпульсів випадковим чином змінюється в широкому динамічному діапазоні (> бОдБ) ВІДПОВІДНО і їх тривалість, що дорівнює з врахуванням (1) q = xo\n (Uo/Un) (2) змінюється випадково Результати досліджень показують [2], що густина імовірності розподілу амплітуд у широкому динамічному діапазоні описується степеневою залежністю p(U 0 /U n ) = ( m - (3) де 1 < m < 3, причому частіше m = 2 Враховуючи функціональну залежність (2), для густини імовірності розподілу тривалості імпульсу можна отримати вираз т-1 х -ехр т-1 (4) І, х о Тоді математичне імпульсу дорівнює [q] = x o /(m -1) а дисперсія D ? =т£/(т-1)-< о сподівання тривалості (5) (6) Якщо динамічний діапазон реєстрованих сигналів дорівнює 20lg (uo / un) = х, то оцінювальне максимально можлива тривалість імпульсу Atmax хо х 20 1 ІпЮ, що при х = 40дБ складає Atmax» 4,6xo У контексті вищесказаного, після виділення моменту появи імпульсу, важливо встановити момент закінчення імпульсу, щоб виключити можливість реєстрації неправдивих імпульсів внаслідок вимірювання коливань всередині окремого імпульсу Згідно З ОДНИМ З ВІДОМИХ способів до проблеми виключення імовірності реєстрації неправдивих імпульсів ([1], стр 31) задаються інтервалом, зв'язаним з моментом появи імпульсу фіксованої тривалості AtM - const (причому AtM ^ Atmax, інакше можлива реєстрація всередині імпульсу), АЕ, протягом якого повинен існувати тільки один цей імпульс Але, для цього випадку фіксованого стробу , внаслідок випадковості довжин імпульсів і моментів їх появи, існує відмінна від нуля імовірність появи протягом інтервалу AtM ще одного імпульсу АЕ В припущенні пуассонового закону розподілу актів АЕ вона дорівнює Р (2 / AtM) = 1 - ехр (- n AtM) (7) При AtM - Atmax, інтенсивності п = 50с \ динамічному діапазоні амплітуд імпульсів 40дБ і ПОСТІЙНІЙ часу хо = 10 Зс ця імовірність дорівнює вже Р (2 / AtM) и 0,21 Це призводить до зниження достовірності результатів експерименту Оскільки математичне сподівання довжини імпульса АЕ з врахуванням (5) [q] < AtM, то тут має місце неефективне (неоптимальне) використання часу вимірювання (воно більше необхідного) Підвищення достовірності результатів експерименту та оптимальності часу вимірювання досягають введенням автоматичного керування тривалістю стробу за законом ([1], стр 32) At = хо In (U / Uo), який виходить із співвідношення (1) До недоліків цього способу відносять необхідність оперативного визначення максимального значення амплітуди коливань в імпульсі, а також необхідність апріорної інформації про постійну часу після звучання Для випадку перекриття суміжних імпульсів АЕ для цього методу існує відмінна від нуля імовірність реєстрації неправдивих імпульсів В пропонованому способі враховується коливний характер імпульсу АЕ (див фіг 3 поз 27) Період коливань 3 в імпульсі АЕ приймає випадкові значення Припустимо нормальний закон розподілу значень періоду коливань 1 е ( Ы-а )2) *Р - , (8) де % і од. - параметри розподілу, ВІДПОВІДНО, математичне сподівання і середньоквадратичне відхилення Припускаємо статистичну незалежність періоду двох суміжних коливань 3, і Знайдемо імовірність поди (к-Э, і - 3,) < 0 Фактично, маємо нову випадкову величину х = (к-Э, і - -9-і) З нормальним законом розподілу і параметрами розподілу математичним сподіванням с^ = а& (к - 1), середнім квадратичним ? 1/? відхиленням а т = а а < 0)+ 1) Імовірність Р (х (к дорівнює 1 Л/2ТІ _ ехр 2а; dx (9) Провівши заміну змінної інтегрування z = (х / ат, одержимо Р(т < 0) = 21 7 "J exp(-z2/2tlz = |--< (10) де Ф(») - функція Лапласа В нас відношення о ^ = а а (к-1) при значеннях, для прикладу, (а а / а о) = 2, k = 4, шукана імовірність дорівнює Р (х 0, або (3, < кЗ, і) можна використовувати в якості критерію того, що імпульс АЕ ще не закінчився 57264 8 У заявленому способі значення періоду виходом цієї групи, а група його інформаційних текучого коливання 3, порівнюють зі значенням виходів з другою групою інформаційних входів попереднього періоду, помноженого на коефіцієнт блоку пам'яті 8 більший за одиницю к-Э, і, якщо 3, < кЗ, і) - то це є Блок керуючих сигналів 5 містить (див фіг 2) ознакою того, що імпульс ще не закінчився і перший 17, другий 18, третій 24 тригери, перший навпаки в протилежному випадку Чим більше к, 16, другий 21, третій 23 елементи "АБО", елемент тим менша імовірність прийняття хибного рішення Т 19, елемент затримки 20, генератор тактових про закінчення імпульсу АЕ 3 практичних імпульсів 22, реєстр 25 і двійковий лічильник 26 міркувань значення коефіцієнта зручно вибирати у R - вхід першого тригера 12 є першим входом і вигляді k = 2 , де і = 1, 2, блоку керуючих сигналів 5, а з'єднані між собою перші входи елементів "АБО" 16,21,23 є його Спосіб ефективний також у випадку другим входом Другий вхід першого елемента накладання двох імпульсів АЕ, дозволяючи "АБО" 16, з'єднаний з другим входом третього виключити імовірність реєстрації неправдивого елемента "АБО" 23 є третім входом блоку імпульсу керуючих сигналів Вихід першого елемента "АБО" Пристрій для здійснення способу реєстрації 16 з'єднаний з S-входом першого тригера 17, вихід сигналу акустичної емісії містить (див фіг1) вхід якого з'єднаний з С-входом другого тригера 18, Спристрою 1, амплітудний дискримінатор 2, входом паралельного запису двійкового джерело опорної напруги 3, вхідну керуючу шину лічильника 26 і є третім виходом групи виходів на 4, блок керуючих сигналів 5, блок реєстратора 6 , блок реєстратора 6 R - вхід другого тригера 18 виконаний на таких елементах, як блок АЦП 7, з'єднаний з виходом другого елемента "АБО" 21,а блок пам'яті 8 і таймер 9, елемент затримки 10, вихід - з С-входом третього тригера 24 і першим генератор тактових імпульсів 14, перший 11 і входом елемента "І" 19, другий вхід якого другий 15 елементи "І", перший 12 і другий 13 з'єднаний з генератором тактових імпульсів 22 ДВІЙКОВІ ЛІЧИЛЬНИКИ Вихід елемента "І" 19 з'єднаний з входом Вхід пристрою 1 з'єднаний з нешвертуючим віднімання двійкового лічильника 26, входом входом амплітудного дискримінатора 2, елемента затримки 20 і є одночасно першим інвертуючий вхід якої з'єднаний з джерелом виходом групи виходів на блок реєстратора 6 опорної напруги 3 Вихід амплітудного Вихід елемента затримки 20 є другим виходом дискримінатора з'єднаний з першим входом блоку групи виходів на блок реєстратора 6 R-вхід керуючих сигналів 5, другий вхід якого з'єднаний з третього тригера 24 з'єднаний з виходом третього вхідною керуючою шиною 4, а група виходів елемента "АБО" 23 ,а його вихід є виходом блоку з'єднана з групою входів блоку реєстратора 6 керуючих сигналів 5 Група інформаційних входів Перший вхід блоку реєстратора з'єднаний з двійкового лічильника 26 з'єднана з групою входом пристрою, а вихід реєстратора є виходом інформаційних виходів реєстру 25, а його вихід пристрою індикації нульового стану з'єднаний з другим Вхід елемента затримки 10 з'єднаний з виходом другого елемента "АБО" 21 виходом амплітудного дискримінатора 2 і першим На фіг 3 прийняті такі позначення сигнал 27 входом першого елемента "І" 11, а вихід - з входом на вході пристрою 1, сигнал 28 на виході паралельного запису першого двійкового амплітудного дискримінатора 2, сигнал 29 на лічильника 12 Вхід додавання першого двійкового виході першого тригера 17 блоку керуючих лічильника з'єднаний з виходом генератора 14 і сигналів 5, сигнал ЗО на виході елемента "І" 19, першим входом другого елемента "І" 15, а група сигнал 31 на виході елемента затримки 20, сигнал інформаційних входів з'єднана з шиною "земля" 32 на виході третього тригера 24, а сигнал 33 на Група інформаційних виходів його з'єднана з виході індикації нульового стану двійкового старшою групою інформаційних входів другого лічильника 13 двійкового лічильника 13, молодша група інформаційних входів якого з'єднана з шиною Розглянемо далі призначення і роботу "земля" Вхід паралельного запису другого окремих вузлів і блоків пристрою двійкового лічильника 13 з'єднаний з виходом Амплітудний дискримінатор 2 порівнює першого елемента "І" 11, вхід віднімання його амплітуду коливань в імпульсі АЕ на вході з'єднаний з виходом другого елемента "І" 15, а пристрою 1 (фіг 3 поз 27) з порогом - величиною вихід індикації нульового стану з третім входом постійної напруги, яка подається з джерела блоку керуючих сигналів 5 Другі входи елементів опорної напруги 3, причому поріг вибирається "І" 11, 15 з'єднані з останнім виходом блока таким чином, щоб відфільтрувати шуми 3 появою керуючих сигналів коливання, амплітуда якого перевищує поріг, на виході схеми появляється імпульс додатної Перший вхід блоку АЦП 7 в блоці реєстратора полярності з тривалістю рівною тривалості є першим входом блоку 6, а другий вхід з'єднаний додатного півперюду коливання з першим виходом групи виходів блоку керуючих Блок реєстратора 6 служить для цифрової сигналів 5 на блок реєстратора 6 Група реєстрації сигналу акустичної емісії Сюди інформаційних виходів блоку АЦП 7 з'єднана з відноситься оцифрування кожного імпульсу АЕ за першою групою інформаційних входів блоку наперед заданий інтервал часу за допомогою АЦП пам'яті 8, група інформаційних виходів якого є 7, реєстрація моментів появи імпульсів за одночасно виходом блоку реєстратора і пристрою допомогою таймера 9, оперативне збереження в цілому Одиночний вхід блока пам'яті 8 з'єднаний результатів в блоці пам'яті 8 Конкретне виконання з другим виходом групи виходів блоку керуючих блоків 7, 8, 9 можна знайти в літературі сигналів 5 Вхід таймера 9 зв'язаний з третім 57264 Блок керуючих сигналів 5 формує сигнали управління роботою пристрою Імпульсом додатної полярності, який появився на ВХІДНІЙ управляючій шині 4, через елементи "АБО" 16, 2 1 , 23 перший тригер 17 встановлюється в одиничний стан, а другий і третій тригери 18, 24, включені в лічильному режимі, в нульовий стан, що є початковим станом блоку 5 3 появою імпульсу додатної полярності на виході схеми порівняння 2 (фіг 3 поз 28) перший тригер по R-входу встановлюється в нульовий стан (фіг 3 поз 29) Це є причиною ПОСЛІДОВНОСТІ наступних подій Від'ємним перепадом сигналу на виході цього тригера 17 здійснюється фіксація часу появи імпульсу АЕ в блоці таймера 9 Цим же сигналом по входах паралельного запису (2°, ,2 т ) відбувається запис в лічильник 26 вмісту реєстру 25, в який попередньо записується число N, яке визначає в подальшому величину вибірки сигналу Це число визначається з умови At = NT, де At часовий інтервал реєстрації сигналу, Т - період тактового генератора 22 Другий тригер 18 встановлюється в одиничний стан, внаслідок чого вентиль 19 відкривається і імпульси генератора 22 (фіг 3 поз ЗО) поступають в блок 6 на тактовий вхід АЦП 7, здійснюючи його запуск Ці ж імпульси, затримані елементом 20 на ДТ (фіг 3 поз 31), поступають на вхід блоку пам'яті 9 Ними здійснюється запис цифрового коду з виходу блоку АЦП в пам'ять Затримка ДТ вибирається із умови перевищення нею часу перетворення АЦП З приходом (N + 1)-го імпульсу на виході індикації нульового стану лічильника 26 появляється імпульс, яким через елемент "АБО" 21 тригер 18 перекидається в нульовий стан Вентиль 14 закривається і імпульси генератора 17 не поступають в блок АЦП Процес реєстрації сигналу в блоці 6 на цьому закінчується Паралельно, від'ємним перепадом сигналу на виході тригера 18, тригер 24 встановлюється в одиничний стан (фіг 3 поз 32) і сигнал з його виходу поступає на ВІДПОВІДНІ ВХОДИ елементів " І " 11, 15 В k-розрядному двійковому лічильнику 12 за допомогою імпульсного генератора 14 здійснюється оцифрування періоду $,, (фіг З поз 28) текучого коливання в імпульсі АЕ, а в (к + І) розрядному двійковому лічильнику 13 початкове знаходиться значення попереднього періоду коливання помножене на коефіцієнт k більший за одиницю Пристрій працює таким чином При подачі на вхідну керуючу шину 4 імпульса додатньої полярності блок керуючих сигналів 5 встановлюється в початковий стан, пристрій готовий до роботи Сигнал АЕ з входу пристрою 1 (фіг 3 поз 27) поступає на нешвертуючий вхід дискримінатора 2 і на вхід АЦП 7 блоку реєстратора 6 (фиг 1) 3 появою в імпульсі АЕ коливання, амплітуда якого перевищує поріг Еп, що задається джерелом опорної напруги 3, на виході дискримінатора 2 появляється імпульс додатної полярності (фіг 3 поз 28), яким здійснюється запуск блоку керуючих сигналів 5 Від'ємним перепадом сигналу на третьому виході групи виходів блоку 5 на блок реєстратора 10 6 (фіг 3 поз 29) здійснюється фіксація часу появи імпульсу АЕ в блоці таймера 9 Сигналом у вигляді ПОСЛІДОВНОСТІ імпульсів (фіг 3 поз ЗО) на першому виході групи виходів блоку керуючих сигналів 5 здійснюється запуск АЦП 7 блока реєстратора КІЛЬКІСТЬ імпульсів N в цій ПОСЛІДОВНОСТІ визначає величину вибірки сигналу АЕ, вона задається попереднім записом числа N по входах паралельного запису (2°, ,2 т ) в лічильник 26 блоку 5 (фіг 2) Ці Ж імпульси, затримані на значення ДТ (фіг З поз 31) з другого виходу групи виходів, поступають на вхід блоку пам'яті 9 Ними здійснюється запис цифрового коду з виходу блоку АЦП в пам'ять З приходом (N+1)-ro імпульсу процес дискретизації сигналу в блоці 6 закінчується Починається етап нечутливості пристрою, відслідковування решту частини імпульсу АЕ до моменту, коли амплітуда окремих коливань в сигналі виявиться меншою від порового значення Еп, з метою виключення можливості реєстрації неправдивих імпульсів АЕ внаслідок вимірювання викидів всередині окремого імпульсу При цьому одиничним потенціалом сигналу (фіг 3 поз 32) з виходу блоку 5 відкриваються вентилі на елементах " І " 1 1 , 15 За допомогою лічильника 12 і генератора 14 здійснюється ковзне оцифрування інтервалу 3, між двома суміжними імпульсами з виходу амплітудного дискримінатора 2, які поступають через елемент 10 на С-вхід лічильника 12 В той же час позитивним перепадом чергового імпульсу із дискримінатора 2 через елемент 11 попереднє значення інтервалу записується по входах паралельного запису (2 і , , 2 к+| ) в ЛІЧИЛЬНИК 25 Внаслідок запропонованого підключення виходів лічильника 12 з старшою групою інформаційних входів лічильника 13 в останньому буде записане попереднє значення інтервалу помножене на коефіцієнт к = 2 і , більший за одиницю кЗ, і Елемент затримки 10 забезпечує випереджуючий запис коду значення інтервалу лічильника 12 в лічильник 13 перед черговим обнулінням першого по входах паралельного запису додатнім фронтом сигналу з виходу дискримінатора 2 На вхід віднімання лічильника 13 через елемент " І " 15 поступають також імпульси генератора 14 Таким чином, відбувається порівняння величини інтервалу 3, з величиною кЗ| і Я К Щ О 3, < кЗ, і, то процес продовжується аналогічним чином далі в ЛІЧИЛЬНИК 13 переписується значення л-Э, і, а ЛІЧИЛЬНИК 12 обнулюється перед початком оцифрування наступного інтервалу 3, •] В противному випадку через час З е к (З е - значення останнього інтервалу фіг 3 поз 28), на виході індикації нульового стану лічильника 13 появляється імпульс (фіг 3 поз 33), який встановлює блок формування керуючих сигналів 5 через другі входи елементів "АБО" 16, 23 в початковий стан Це означає, що текучий імпульс закінчився, пристрій готовий до реєстрації чергового імпульсу АЕ Таким чином, заявлений спосіб і пристрій для його здійснення, які ґрунтуються на відслідковуванні величини періоду текучого 11 57264 12 коливання в імпульсі АЕ, виключає імовірність достоверности результатов АЭ метода // реєстрації неправдивих імпульсів внаслідок Дефектоскопия - 1996 - №5 - С 26-34 (прототип вимірювання викидів всередині окремого імпульсу, способу) що підвищує достовірність реєстрації сигналу АЕ 2 Грешников В А и др Акустическая эмиссия М Изд-во стандартов, 1976 -78с Список використаної літератури 1 Буйло С И Использование статистических 3 Авторское свидетельство СССР №785753, кл моделей для количественной оценки искажения G01 N29/04, 1979 амплитудных распределений сигналов 4 Авторское свидетельство СССР №991290, кл акустической эмиссии и повышения G01 N29/04, 1983 (прототип пристрою) Фіга. ф\г і п п п п п п п п ппппппппп ппппппппп Комп ютерна верстка О Воробей Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна
