Спосіб радіаційно-хімічного зниження водопоглинання цементного каменю

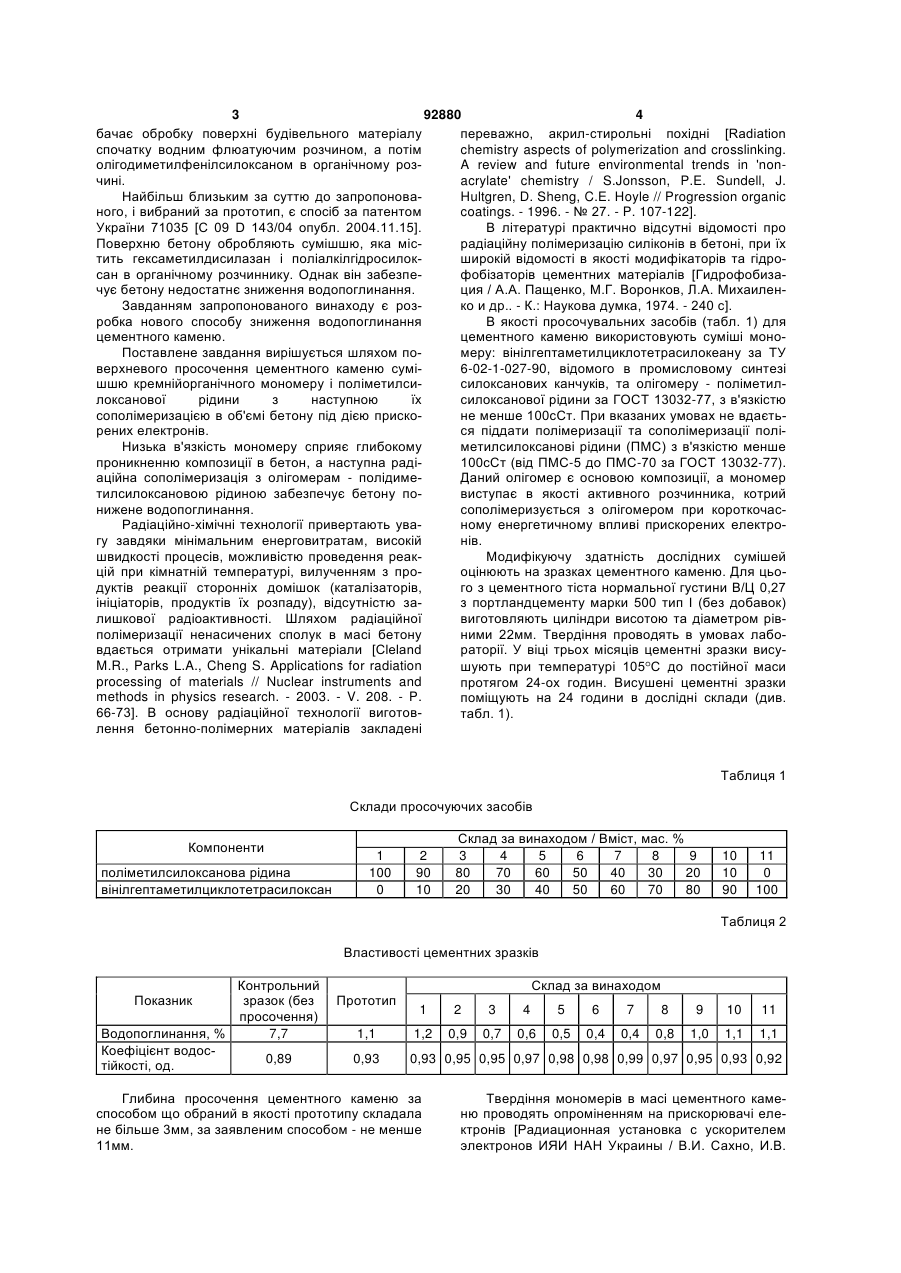

1. Спосіб зниження водопоглинання цементного каменю, що включає поверхневе просочення 3 92880 4 бачає обробку поверхні будівельного матеріалу переважно, акрил-стирольні похідні [Radiation спочатку водним флюатуючим розчином, а потім chemistry aspects of polymerization and crosslinking. олігодиметилфенілсилоксаном в органічному розA review and future environmental trends in 'nonчині. acrylate' chemistry / S.Jonsson, P.E. Sundell, J. Найбільш близьким за суттю до запропоноваHultgren, D. Sheng, C.E. Hoyle // Progression organic ного, і вибраний за прототип, є спосіб за патентом coatings. - 1996. - № 27. - P. 107-122]. України 71035 [С 09 D 143/04 опубл. 2004.11.15]. В літературі практично відсутні відомості про Поверхню бетону обробляють сумішшю, яка місрадіаційну полімеризацію силіконів в бетоні, при їх тить гексаметилдисилазан і поліалкілгідросилокширокій відомості в якості модифікаторів та гідросан в органічному розчиннику. Однак він забезпефобізаторів цементних матеріалів [Гидрофобизачує бетону недостатнє зниження водопоглинання. ция / А.А. Пащенко, М.Г. Воронков, Л.А. МихаиленЗавданням запропонованого винаходу є розко и др.. - К.: Наукова думка, 1974. - 240 с]. робка нового способу зниження водопоглинання В якості просочувальних засобів (табл. 1) для цементного каменю. цементного каменю використовують суміші моноПоставлене завдання вирішується шляхом померу: вінілгептаметилциклотетрасилокеану за ТУ верхневого просочення цементного каменю сумі6-02-1-027-90, відомого в промисловому синтезі шшю кремнійорганічного мономеру і поліметилсисилоксанових канчуків, та олігомеру - поліметиллоксанової рідини з наступною їх силоксанової рідини за ГОСТ 13032-77, з в'язкістю сополімеризацією в об'ємі бетону під дією присконе менше 100сСт. При вказаних умовах не вдаєтьрених електронів. ся піддати полімеризації та сополімеризації поліНизька в'язкість мономеру сприяє глибокому метилсилоксанові рідини (ПМС) з в'язкістю менше проникненню композиції в бетон, а наступна раді100сСт (від ПМС-5 до ПМС-70 за ГОСТ 13032-77). аційна сополімеризація з олігомерам - полідимеДаний олігомер є основою композиції, а мономер тилсилоксановою рідиною забезпечує бетону повиступає в якості активного розчинника, котрий нижене водопоглинання. сополімеризується з олігомером при короткочасРадіаційно-хімічні технології привертають уваному енергетичному впливі прискорених електрогу завдяки мінімальним енерговитратам, високій нів. швидкості процесів, можливістю проведення реакМодифікуючу здатність дослідних сумішей цій при кімнатній температурі, вилученням з прооцінюють на зразках цементного каменю. Для цьодуктів реакції сторонніх домішок (каталізаторів, го з цементного тіста нормальної густини В/Ц 0,27 ініціаторів, продуктів їх розпаду), відсутністю заз портландцементу марки 500 тип І (без добавок) лишкової радіоактивності. Шляхом радіаційної виготовляють циліндри висотою та діаметром рівполімеризації ненасичених сполук в масі бетону ними 22мм. Твердіння проводять в умовах лабовдається отримати унікальні матеріали [Cleland раторії. У віці трьох місяців цементні зразки висуM.R., Parks L.A., Cheng S. Applications for radiation шують при температурі 105 С до постійної маси processing of materials // Nuclear instruments and протягом 24-ох годин. Висушені цементні зразки methods in physics research. - 2003. - V. 208. - P. поміщують на 24 години в дослідні склади (див. 66-73]. В основу радіаційної технології виготовтабл. 1). лення бетонно-полімерних матеріалів закладені Таблиця 1 Склади просочуючих засобів Компоненти поліметилсилоксанова рідина вінілгептаметилциклотетрасилоксан 1 100 0 2 90 10 Склад за винаходом / Вміст, мас. % 3 4 5 6 7 8 9 80 70 60 50 40 30 20 20 30 40 50 60 70 80 10 10 90 11 0 100 Таблиця 2 Властивості цементних зразків Контрольний зразок (без просочення) Водопоглинання, % 7,7 Коефіцієнт водос0,89 тійкості, од. Показник Склад за винаходом Прототип 1 2 3 4 5 6 7 8 9 10 11 1,1 1,2 0,9 0,7 0,6 0,5 0,4 0,4 0,8 1,0 1,1 1,1 0,93 0,93 0,95 0,95 0,97 0,98 0,98 0,99 0,97 0,95 0,93 0,92 Глибина просочення цементного каменю за способом що обраний в якості прототипу складала не більше 3мм, за заявленим способом - не менше 11мм. Твердіння мономерів в масі цементного каменю проводять опроміненням на прискорювачі електронів [Радиационная установка с ускорителем электронов ИЯИ HAH Украины / В.И. Сахно, И.В. 5 92880 6 Вишневский, А.Г. Зелинский и др. // Атомная энер(приклад 1, табл. 1, 2) не забезпечує цементному гетика. - 2003 - Т. 94. - № 2. - с. 163-166] при накаменю необхідне зниження водопоглинання. ступних параметрах: енергія прискорених електПросочуючи засоби на основі мономеру - вінілгепронів - 4...5Мев, щільність струму електронів таметилциклотетрасилоксану (приклад 11) та його 200...400мА/см2, діапазон доз 25...300кГр. суміші з незначною кількістю поліметилсилоксаноВодопоглинання зразків визначають за ГОСТ вої рідини (приклад 10) не забезпечують необхід12730.3-78. Коефіцієнт водостійкості розраховують ний рівень захисту цементного каменю від водопопо відношенню міцності зразків на стиск в сухому і глинання. водонасиченому стані за ГОСТ 10180-90. Як видно з таблиці 2, запропонований спосіб Встановлено оптимальний вміст компонентів в захисту цементного каменю значно знижує його захисній суміші (приклади 2-9, табл. 2). В індивідуводопоглинання. альному вигляді поліметилсилоксанова рідина Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
