Активний культиватор для обробітку пристовбурних кругів

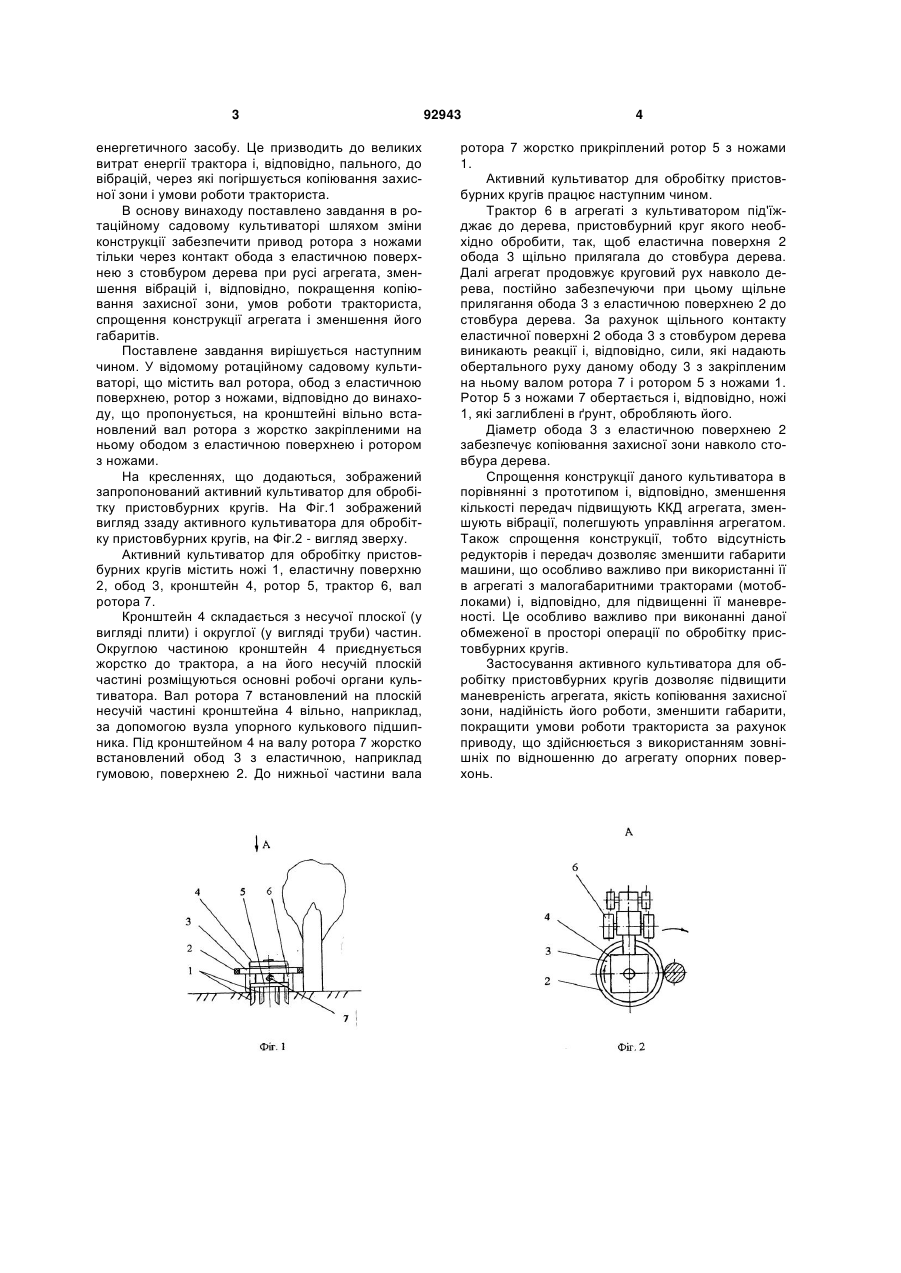

Активний культиватор для обробітку пристовбурних кругів, що містить вал ротора, обід з еластичною поверхнею, ротор з ножами, який відрізняється тим, що для забезпечення привода ротора через контакт обода з еластичною поверхнею з стовбуром дерева, вал ротора встановлений на кронштейні за допомогою вузла упорного кулькового підшипника, з жорстко прикріпленими до нього ободом з еластичною поверхнею та ротором з ножами. (19) (21) a200814428 (22) 15.12.2008 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) УСЕНКО МИХАЙЛО ВАСИЛЬОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ (56) UA 1442 U, 15.10.2002 SU 934932 A, 25.06.1982 SU 1014479 A, 30.04.1983 US 3138208 A, 23.06.1964 DE 10127843 A1, 19.12.2002 FR 1459542 A, 18.11.1966 FR 1468829 A, 10.02.1967 SU 371868 A, 11.05.1973 SU 733528 A, 19.05.1980 US 2851842 A, 16.09.1958 3 енергетичного засобу. Це призводить до великих витрат енергії трактора і, відповідно, пального, до вібрацій, через які погіршується копіювання захисної зони і умови роботи тракториста. В основу винаходу поставлено завдання в ротаційному садовому культиваторі шляхом зміни конструкції забезпечити привод ротора з ножами тільки через контакт обода з еластичною поверхнею з стовбуром дерева при русі агрегата, зменшення вібрацій і, відповідно, покращення копіювання захисної зони, умов роботи тракториста, спрощення конструкції агрегата і зменшення його габаритів. Поставлене завдання вирішується наступним чином. У відомому ротаційному садовому культиваторі, що містить вал ротора, обод з еластичною поверхнею, ротор з ножами, відповідно до винаходу, що пропонується, на кронштейні вільно встановлений вал ротора з жорстко закріпленими на ньому ободом з еластичною поверхнею і ротором з ножами. На кресленнях, що додаються, зображений запропонований активний культиватор для обробітку пристовбурних кругів. На Фіг.1 зображений вигляд ззаду активного культиватора для обробітку пристовбурних кругів, на Фіг.2 - вигляд зверху. Активний культиватор для обробітку пристовбурних кругів містить ножі 1, еластичну поверхню 2, обод 3, кронштейн 4, ротор 5, трактор 6, вал ротора 7. Кронштейн 4 складається з несучої плоскої (у вигляді плити) і округлої (у вигляді труби) частин. Округлою частиною кронштейн 4 приєднується жорстко до трактора, а на його несучій плоскій частині розміщуються основні робочі органи культиватора. Вал ротора 7 встановлений на плоскій несучій частині кронштейна 4 вільно, наприклад, за допомогою вузла упорного кулькового підшипника. Під кронштейном 4 на валу ротора 7 жорстко встановлений обод 3 з еластичною, наприклад гумовою, поверхнею 2. До нижньої частини вала 92943 4 ротора 7 жорстко прикріплений ротор 5 з ножами 1. Активний культиватор для обробітку пристовбурних кругів працює наступним чином. Трактор 6 в агрегаті з культиватором під'їжджає до дерева, пристовбурний круг якого необхідно обробити, так, щоб еластична поверхня 2 обода 3 щільно прилягала до стовбура дерева. Далі агрегат продовжує круговий рух навколо дерева, постійно забезпечуючи при цьому щільне прилягання обода 3 з еластичною поверхнею 2 до стовбура дерева. За рахунок щільного контакту еластичної поверхні 2 обода 3 з стовбуром дерева виникають реакції і, відповідно, сили, які надають обертального руху даному ободу 3 з закріпленим на ньому валом ротора 7 і ротором 5 з ножами 1. Ротор 5 з ножами 7 обертається і, відповідно, ножі 1, які заглиблені в ґрунт, обробляють його. Діаметр обода 3 з еластичною поверхнею 2 забезпечує копіювання захисної зони навколо стовбура дерева. Спрощення конструкції даного культиватора в порівнянні з прототипом і, відповідно, зменшення кількості передач підвищують ККД агрегата, зменшують вібрації, полегшують управління агрегатом. Також спрощення конструкції, тобто відсутність редукторів і передач дозволяє зменшити габарити машини, що особливо важливо при використанні її в агрегаті з малогабаритними тракторами (мотоблоками) і, відповідно, для підвищенні її маневреності. Це особливо важливо при виконанні даної обмеженої в просторі операції по обробітку пристовбурних кругів. Застосування активного культиватора для обробітку пристовбурних кругів дозволяє підвищити маневреність агрегата, якість копіювання захисної зони, надійність його роботи, зменшити габарити, покращити умови роботи тракториста за рахунок приводу, що здійснюється з використанням зовнішніх по відношенню до агрегату опорних поверхонь. 5 Комп’ютерна верстка Л. Купенко 92943 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
