Культиватор для міжрядкового обробітку ґрунту

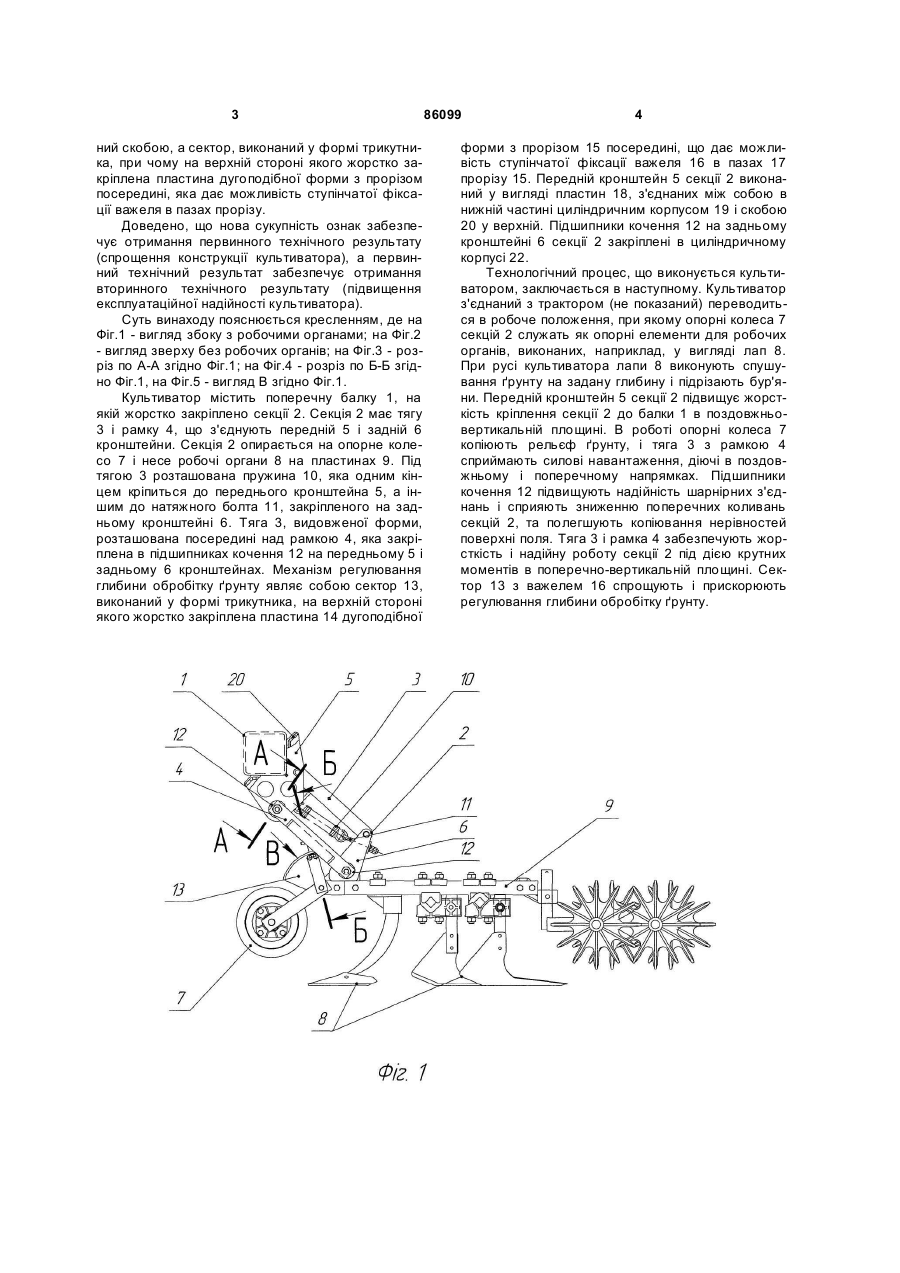

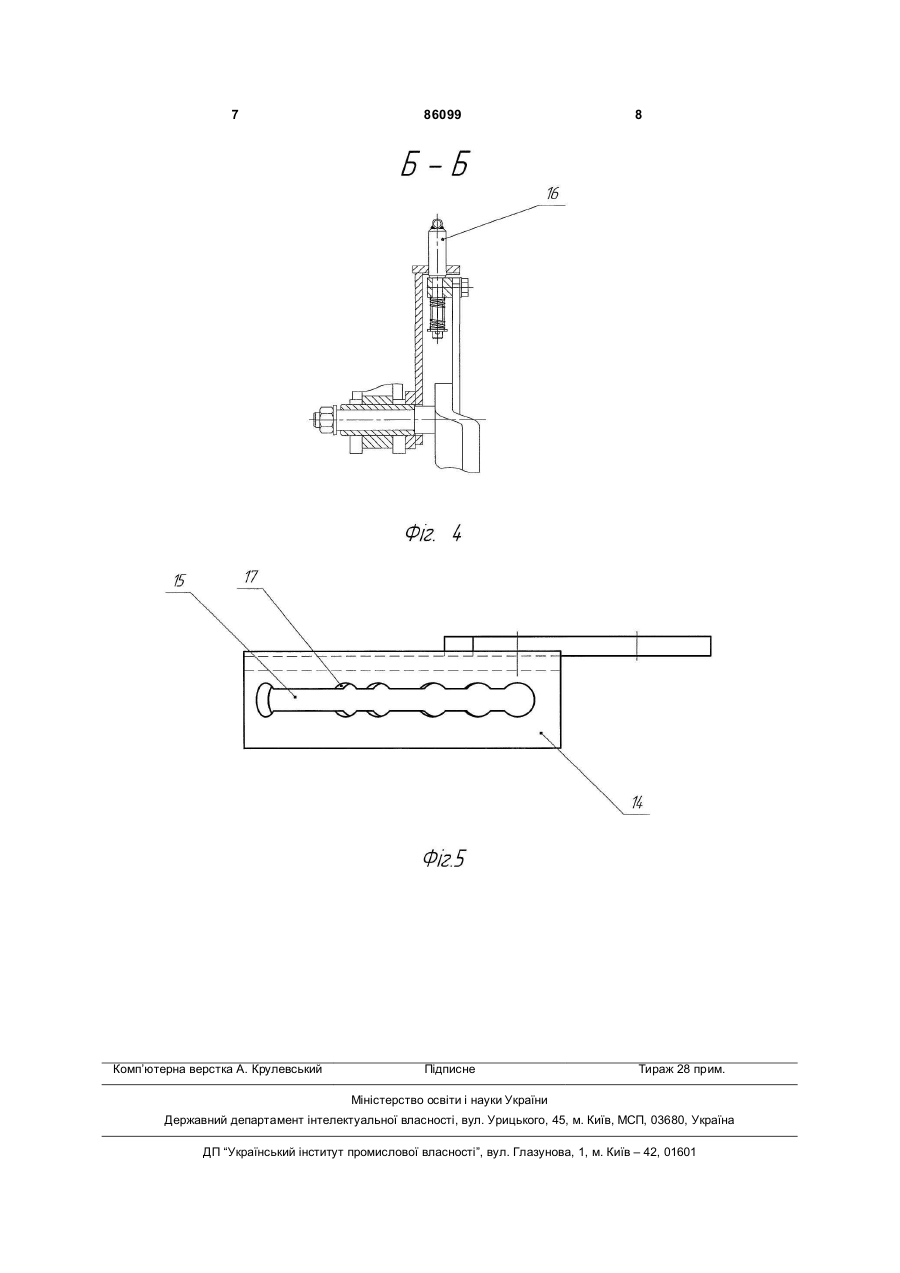

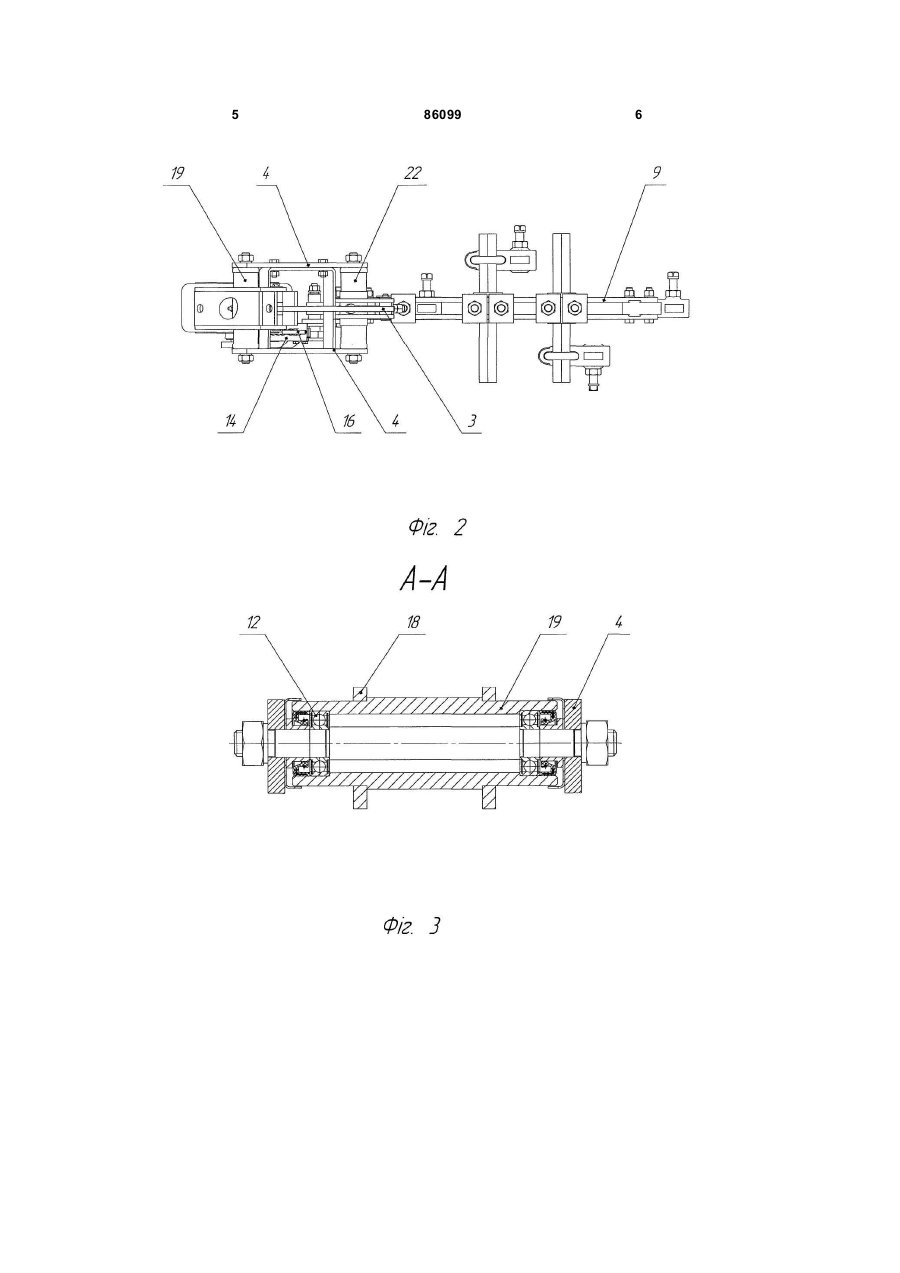

1. Культиватор для міжрядкового обробітку ґрунту, що містить секцію, яка складається з тяги, рамки, переднього кронштейна, заднього кронштейна і сектора, який відрізняється тим, що тяга виконана суцільною і розташована над рамкою, яка закріплена в підшипниках кочення, розташованих на передньому і задньому кронштейнах, причому передній кронштейн виконаний з пластин, з'єднаних між собою циліндричним корпусом в нижній частині, а сектор виконаний у формі трикутника. 2. Культиватор за п. 1, який відрізняється тим, що передній кронштейн у верхній частині з'єднаний скобою. 3. Культиватор за п. 1, який відрізняється тим, що на верхній стороні трикутника жорстко закріплена пластина дугоподібної форми з прорізом посередині для ступінчатої фіксації важеля в пазах прорізу. UA (21) a200703890 (22) 10.04.2007 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ЛІПКАН АНАТОЛІЙ ВАСИЛЬОВИЧ, UA, ЖОРНИЦЬКИЙ СЕРГІЙ ПЕТРОВИЧ, UA, ЧЕРНИШ МИХАЙЛО СЕМЕНОВИЧ, UA, МИСЛІЦЬКІЙ КОСТЯНТИН ОЛЕКСАНДРОВИЧ, UA, ЩЕРБИНА ОЛЕКСІЙ ДМИТРОВИЧ, UA (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УМАНЬФЕРММАШ", UA (56) RU 2086082, 10.08.1997 RU 2222880 , 10.02.2004 SU 15971, 30.06.1930 SU 233321, 17.04.1969 SU 869592, 07.10.1981 SU 1605949, 15.11.1990 UA 56178, 15.05.2003 UA 60879, 15.10.2003 UA 75045, 15.03.2006 US 5573072, 12.11.1996 C2 2 (19) 1 3 ний скобою, а сектор, виконаний у формі трикутника, при чому на верхній стороні якого жорстко закріплена пластина дугоподібної форми з прорізом посередині, яка дає можливість ступінчатої фіксації важеля в пазах прорізу. Доведено, що нова сукупність ознак забезпечує отримання первинного технічного результату (спрощення конструкції культиватора), а первинний технічний результат забезпечує отримання вторинного технічного результату (підвищення експлуатаційної надійності культиватора). Суть винаходу пояснюється кресленням, де на Фіг.1 - вигляд збоку з робочими органами; на Фіг.2 - вигляд зверху без робочих органів; на Фіг.3 - розріз по А-А згідно Фіг.1; на Фіг.4 - розріз по Б-Б згідно Фіг.1, на Фіг.5 - вигляд В згідно Фіг.1. Культиватор містить поперечну балку 1, на якій жорстко закріплено секції 2. Секція 2 має тягу 3 і рамку 4, що з'єднують передній 5 і задній 6 кронштейни. Секція 2 опирається на опорне колесо 7 і несе робочі органи 8 на пластинах 9. Під тягою 3 розташована пружина 10, яка одним кінцем кріпиться до переднього кронштейна 5, а іншим до натяжного болта 11, закріпленого на задньому кронштейні 6. Тяга 3, видовженої форми, розташована посередині над рамкою 4, яка закріплена в підшипниках кочення 12 на передньому 5 і задньому 6 кронштейнах. Механізм регулювання глибини обробітку ґрунту являє собою сектор 13, виконаний у формі трикутника, на верхній стороні якого жорстко закріплена пластина 14 дугоподібної 86099 4 форми з прорізом 15 посередині, що дає можливість ступінчатої фіксації важеля 16 в пазах 17 прорізу 15. Передній кронштейн 5 секції 2 виконаний у вигляді пластин 18, з'єднаних між собою в нижній частині циліндричним корпусом 19 і скобою 20 у верхній. Підшипники кочення 12 на задньому кронштейні 6 секції 2 закріплені в циліндричному корпусі 22. Технологічний процес, що виконується культиватором, заключається в наступному. Культиватор з'єднаний з трактором (не показаний) переводиться в робоче положення, при якому опорні колеса 7 секцій 2 служать як опорні елементи для робочих органів, виконаних, наприклад, у вигляді лап 8. При русі культиватора лапи 8 виконують спушування ґрунту на задану глибину і підрізають бур'яни. Передній кронштейн 5 секції 2 підвищує жорсткість кріплення секції 2 до балки 1 в поздовжньовертикальній площині. В роботі опорні колеса 7 копіюють рельєф ґрунту, і тяга 3 з рамкою 4 сприймають силові навантаження, діючі в поздовжньому і поперечному напрямках. Підшипники кочення 12 підвищують надійність шарнірних з'єднань і сприяють зниженню поперечних коливань секцій 2, та полегшують копіювання нерівностей поверхні поля. Тяга 3 і рамка 4 забезпечують жорсткість і надійну роботу секції 2 під дією крутних моментів в поперечно-вертикальній площині. Сектор 13 з важелем 16 спрощують і прискорюють регулювання глибини обробітку ґрунту. 5 86099 6 7 Комп’ютерна верстка А. Крулевський 86099 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
