Щокова ланцюгова дробарка

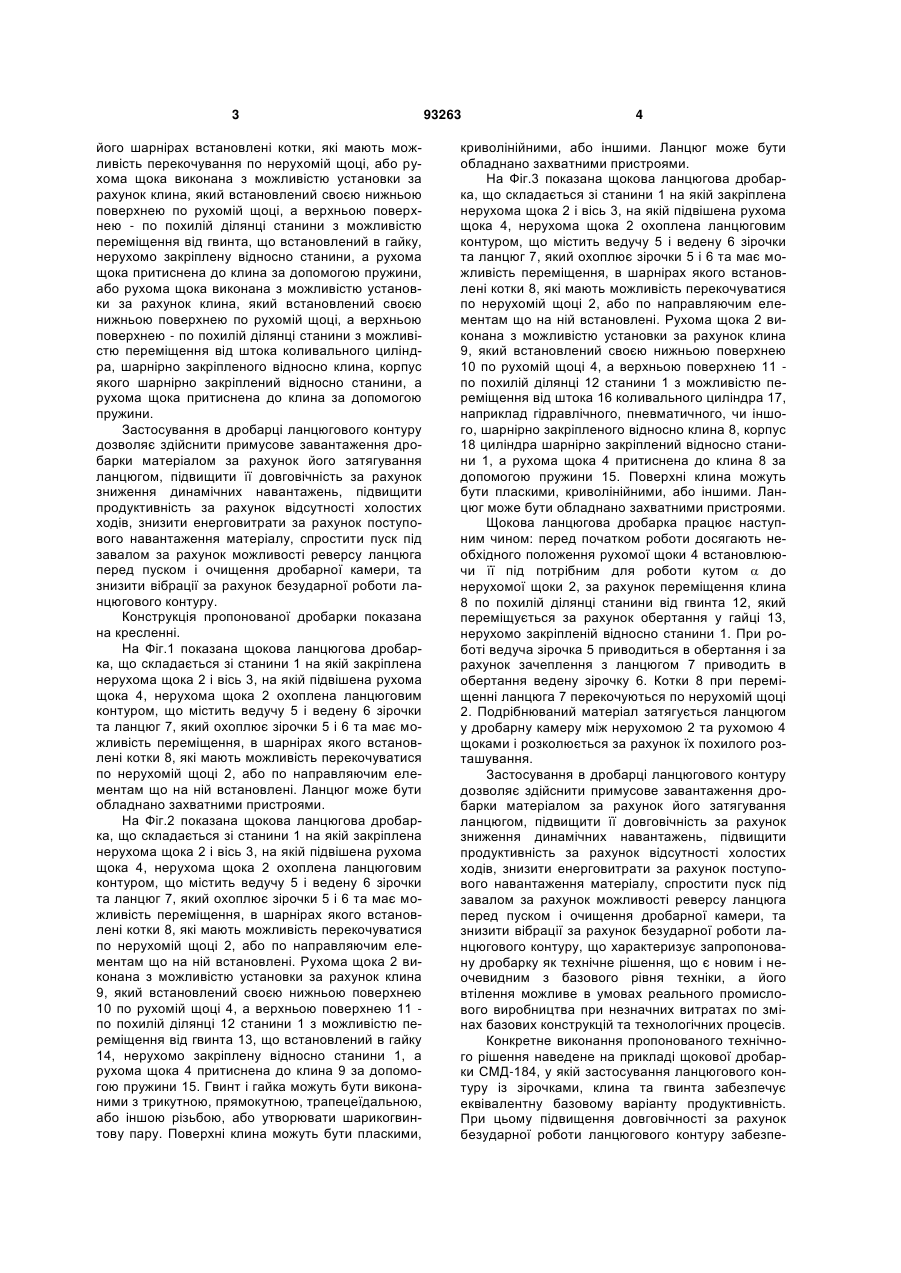

1. Щокова ланцюгова дробарка, що складається зі станини, на якій закріплена нерухома щока і вісь, на якій підвішена рухома щока, яка відрізняється тим, що рухома щока виконана з можли 2 (19) 1 3 його шарнірах встановлені котки, які мають можливість перекочування по нерухомій щоці, або рухома щока виконана з можливістю установки за рахунок клина, який встановлений своєю нижньою поверхнею по рухомій щоці, а верхньою поверхнею - по похилій ділянці станини з можливістю переміщення від гвинта, що встановлений в гайку, нерухомо закріплену відносно станини, а рухома щока притиснена до клина за допомогою пружини, або рухома щока виконана з можливістю установки за рахунок клина, який встановлений своєю нижньою поверхнею по рухомій щоці, а верхньою поверхнею - по похилій ділянці станини з можливістю переміщення від штока коливального циліндра, шарнірно закріпленого відносно клина, корпус якого шарнірно закріплений відносно станини, а рухома щока притиснена до клина за допомогою пружини. Застосування в дробарці ланцюгового контуру дозволяє здійснити примусове завантаження дробарки матеріалом за рахунок його затягування ланцюгом, підвищити її довговічність за рахунок зниження динамічних навантажень, підвищити продуктивність за рахунок відсутності холостих ходів, знизити енерговитрати за рахунок поступового навантаження матеріалу, спростити пуск під завалом за рахунок можливості реверсу ланцюга перед пуском і очищення дробарної камери, та знизити вібрації за рахунок безударної роботи ланцюгового контуру. Конструкція пропонованої дробарки показана на кресленні. На Фіг.1 показана щокова ланцюгова дробарка, що складається зі станини 1 на якій закріплена нерухома щока 2 і вісь 3, на якій підвішена рухома щока 4, нерухома щока 2 охоплена ланцюговим контуром, що містить ведучу 5 і ведену 6 зірочки та ланцюг 7, який охоплює зірочки 5 і 6 та має можливість переміщення, в шарнірах якого встановлені котки 8, які мають можливість перекочуватися по нерухомій щоці 2, або по направляючим елементам що на ній встановлені. Ланцюг може бути обладнано захватними пристроями. На Фіг.2 показана щокова ланцюгова дробарка, що складається зі станини 1 на якій закріплена нерухома щока 2 і вісь 3, на якій підвішена рухома щока 4, нерухома щока 2 охоплена ланцюговим контуром, що містить ведучу 5 і ведену 6 зірочки та ланцюг 7, який охоплює зірочки 5 і 6 та має можливість переміщення, в шарнірах якого встановлені котки 8, які мають можливість перекочуватися по нерухомій щоці 2, або по направляючим елементам що на ній встановлені. Рухома щока 2 виконана з можливістю установки за рахунок клина 9, який встановлений своєю нижньою поверхнею 10 по рухомій щоці 4, а верхньою поверхнею 11 по похилій ділянці 12 станини 1 з можливістю переміщення від гвинта 13, що встановлений в гайку 14, нерухомо закріплену відносно станини 1, а рухома щока 4 притиснена до клина 9 за допомогою пружини 15. Гвинт і гайка можуть бути виконаними з трикутною, прямокутною, трапецеїдальною, або іншою різьбою, або утворювати шарикогвинтову пару. Поверхні клина можуть бути пласкими, 93263 4 криволінійними, або іншими. Ланцюг може бути обладнано захватними пристроями. На Фіг.3 показана щокова ланцюгова дробарка, що складається зі станини 1 на якій закріплена нерухома щока 2 і вісь 3, на якій підвішена рухома щока 4, нерухома щока 2 охоплена ланцюговим контуром, що містить ведучу 5 і ведену 6 зірочки та ланцюг 7, який охоплює зірочки 5 і 6 та має можливість переміщення, в шарнірах якого встановлені котки 8, які мають можливість перекочуватися по нерухомій щоці 2, або по направляючим елементам що на ній встановлені. Рухома щока 2 виконана з можливістю установки за рахунок клина 9, який встановлений своєю нижньою поверхнею 10 по рухомій щоці 4, а верхньою поверхнею 11 по похилій ділянці 12 станини 1 з можливістю переміщення від штока 16 коливального циліндра 17, наприклад гідравлічного, пневматичного, чи іншого, шарнірно закріпленого відносно клина 8, корпус 18 циліндра шарнірно закріплений відносно станини 1, а рухома щока 4 притиснена до клина 8 за допомогою пружини 15. Поверхні клина можуть бути пласкими, криволінійними, або іншими. Ланцюг може бути обладнано захватними пристроями. Щокова ланцюгова дробарка працює наступним чином: перед початком роботи досягають необхідного положення рухомої щоки 4 встановлюючи її під потрібним для роботи кутом  до нерухомої щоки 2, за рахунок переміщення клина 8 по похилій ділянці станини від гвинта 12, який переміщується за рахунок обертання у гайці 13, нерухомо закріпленій відносно станини 1. При роботі ведуча зірочка 5 приводиться в обертання і за рахунок зачеплення з ланцюгом 7 приводить в обертання ведену зірочку 6. Котки 8 при переміщенні ланцюга 7 перекочуються по нерухомій щоці 2. Подрібнюваний матеріал затягується ланцюгом у дробарну камеру між нерухомою 2 та рухомою 4 щоками і розколюється за рахунок їх похилого розташування. Застосування в дробарці ланцюгового контуру дозволяє здійснити примусове завантаження дробарки матеріалом за рахунок його затягування ланцюгом, підвищити її довговічність за рахунок зниження динамічних навантажень, підвищити продуктивність за рахунок відсутності холостих ходів, знизити енерговитрати за рахунок поступового навантаження матеріалу, спростити пуск під завалом за рахунок можливості реверсу ланцюга перед пуском і очищення дробарної камери, та знизити вібрації за рахунок безударної роботи ланцюгового контуру, що характеризує запропоновану дробарку як технічне рішення, що є новим і неочевидним з базового рівня техніки, а його втілення можливе в умовах реального промислового виробництва при незначних витратах по змінах базових конструкцій та технологічних процесів. Конкретне виконання пропонованого технічного рішення наведене на прикладі щокової дробарки СМД-184, у якій застосування ланцюгового контуру із зірочками, клина та гвинта забезпечує еквівалентну базовому варіанту продуктивність. При цьому підвищення довговічності за рахунок безударної роботи ланцюгового контуру забезпе 5 93263 чує підвищення довговічності та збільшує ресурс дробарки та електродвигуна на 10...30%. Економічний ефект запропонованого технічного рішення полягає в зменшенні випадків поломок дробарок, і визначається різницею витрат на придбання нового агрегату і витрат на виготовлення та установку ланцюга, зірочок, клина, гвинта та пружини. Наприклад, для дробарок вартістю до 10000 у.о., витрати на виготовлення та установку ланцюга, зірочок, клина, гвинта та пружини становлять Комп’ютерна верстка А. Рябко 6 близько 1000 у.о., при цьому збереження від поломок однієї дробарки 9 разів перекриває додаткові витрати. При загальній потребі подібних дробарок для країни близько 1 тис. на рік, сумарний ефект складе: ЭΣ=(10000-1000)×1 тис.=9000 тис. у.о. Сукупність наведених даних свідчить про доцільність широкого застосування запропонованих щокових ланцюгових дробарок. В даний час виконується підготовка до впровадження даних щокових ланцюгових дробарок на Херсонському цегляному заводі. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
