Конструкція напірних сталезалізобетонних (залізобетонних) водоводів в м’яких ґрунтах

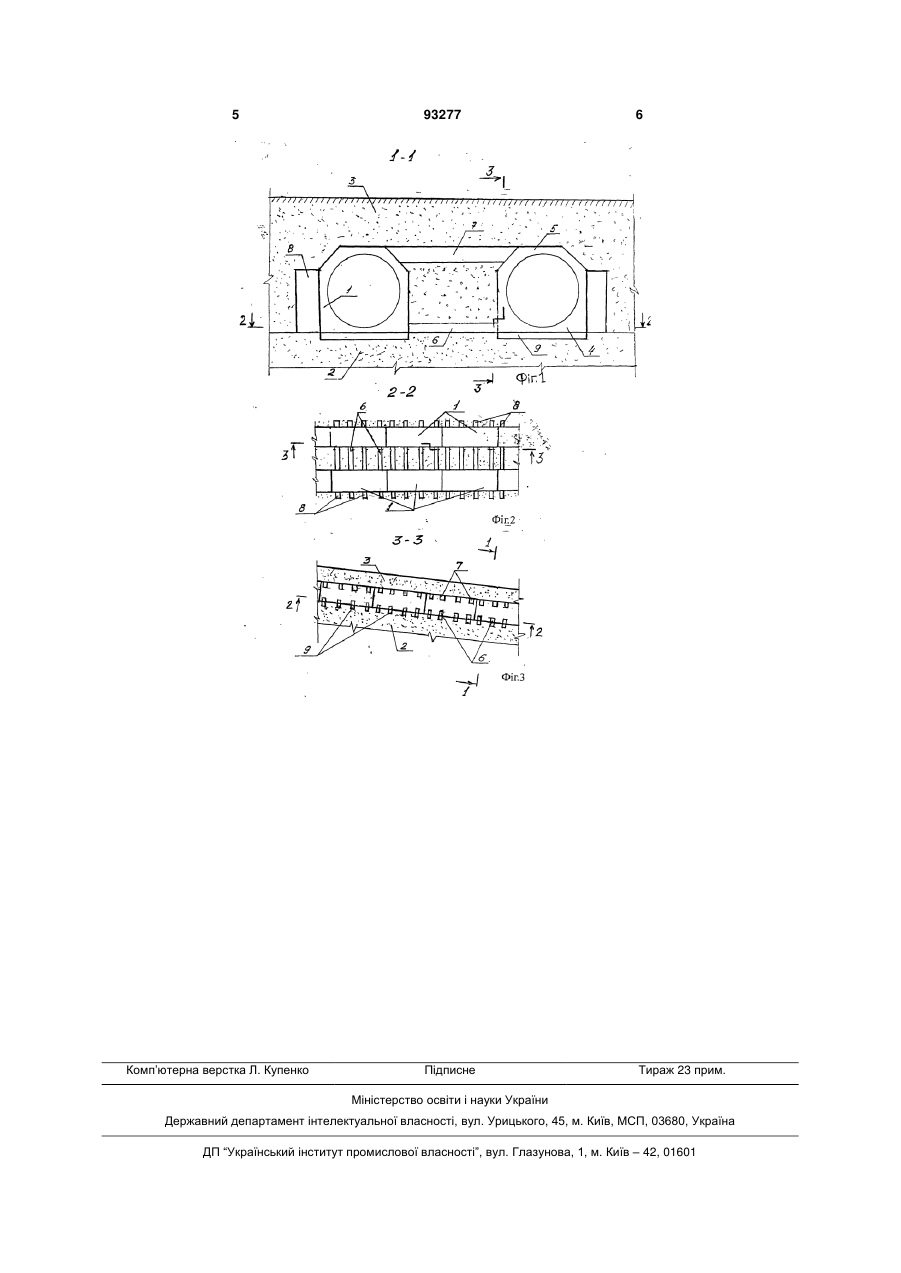

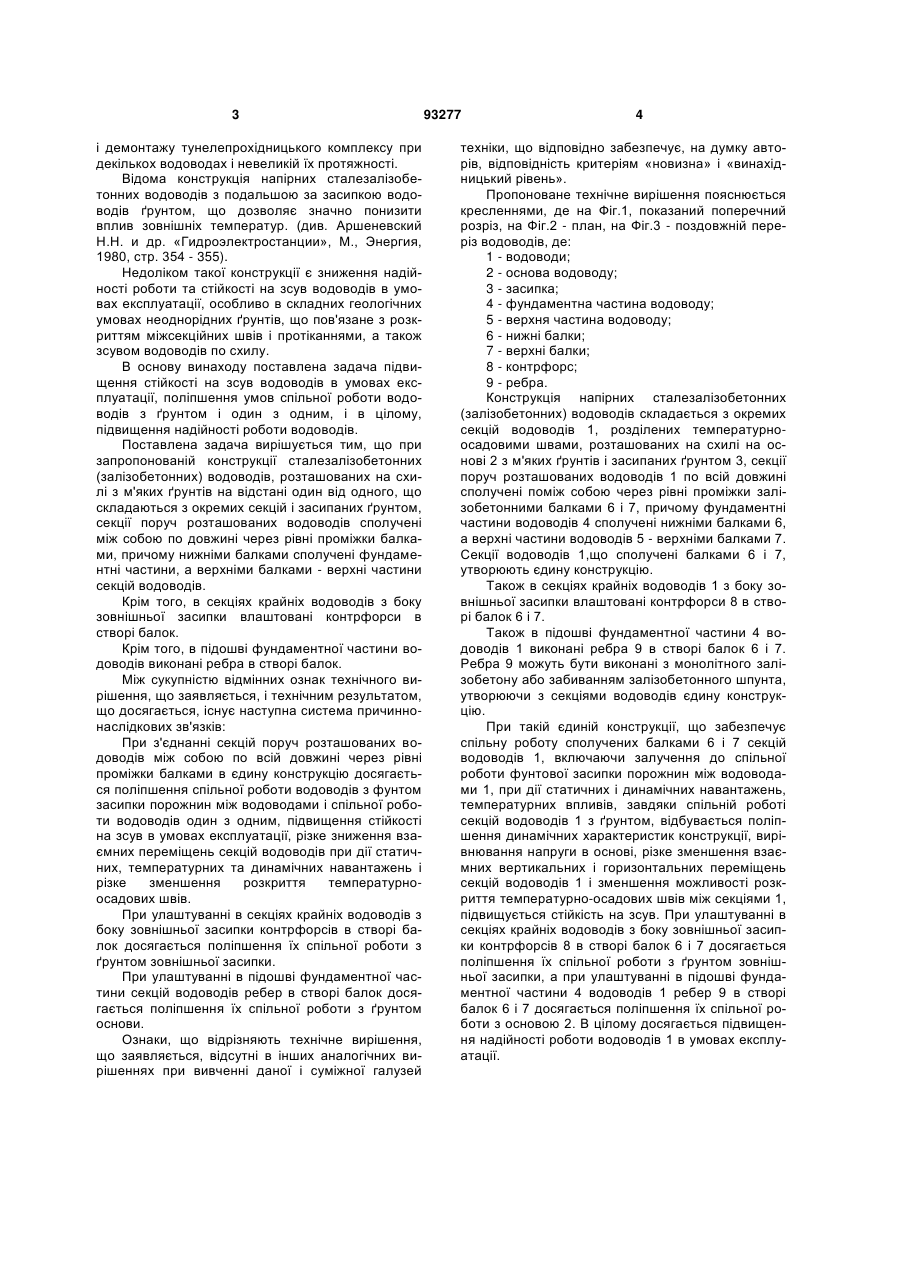

1. Сталезалізобетонні (залізобетонні) засипані водоводи, що розташовані на схилі з м'яких ґрунтів на відстані один від одного, складаються з окремих секцій, які відрізняються тим, що секції поруч розташованих водоводів з'єднані між собою по довжині через рівні проміжки балками, причому нижніми балками з'єднані фундаментні частини, а верхніми балками - верхні частини секцій водоводів. 2. Сталезалізобетонні (залізобетонні) засипані водоводи за п. 1, які відрізняються тим, що в секціях крайніх водоводів з боку зовнішньої засипки виконані контрфорси в створі балок. 3. Сталезалізобетонні (залізобетонні) засипані водоводи за пп. 1, 2, які відрізняються тим, що в підошві фундаментної частини водоводів виконані ребра в створі балок. UA (21) a200902557 (22) 23.03.2009 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ЛАНДАУ ЮРІЙ ОЛЕКСАНДРОВИЧ, КРЕМЕР СТАНІСЛАВ ЄФІМОВИЧ (73) ПУБЛІЧНЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРГІДРОПРОЕКТ" (56) UA 90581 C2, 11.05.2010 SU 1355663 A1, 30.11.1987 SU 1654442 A1, 07.06.1991 SU 1016422 A, 07.05.1983 RU 2258783 C2, 20.08.2005 RU 2272866 C1, 27.03.2006 RU 2235826 C1, 10.09.2004 JP 2001280543 A, 10.10.2001 JP 9279554 A, 28.10.1997 JP 10140547 A, 26.05.1998 Серебрянников Н.И. и др. Гидроаккумулирующие электростанции. Строительство и эксплуатация Загорской ГАЭС. - М.: НЦ ЭНАС, 2000. - С. 164-180 C2 2 (19) 1 3 і демонтажу тунелепрохідницького комплексу при декількох водоводах і невеликій їх протяжності. Відома конструкція напірних сталезалізобетонних водоводів з подальшою за засипкою водоводів ґрунтом, що дозволяє значно понизити вплив зовнішніх температур. (див. Аршеневский Н.Н. и др. «Гидроэлектростанции», М., Энергия, 1980, стр. 354 - 355). Недоліком такої конструкції є зниження надійності роботи та стійкості на зсув водоводів в умовах експлуатації, особливо в складних геологічних умовах неоднорідних ґрунтів, що пов'язане з розкриттям міжсекційних швів і протіканнями, а також зсувом водоводів по схилу. В основу винаходу поставлена задача підвищення стійкості на зсув водоводів в умовах експлуатації, поліпшення умов спільної роботи водоводів з ґрунтом і один з одним, і в цілому, підвищення надійності роботи водоводів. Поставлена задача вирішується тим, що при запропонованій конструкції сталезалізобетонних (залізобетонних) водоводів, розташованих на схилі з м'яких ґрунтів на відстані один від одного, що складаються з окремих секцій і засипаних ґрунтом, секції поруч розташованих водоводів сполучені між собою по довжині через рівні проміжки балками, причому нижніми балками сполучені фундаментні частини, а верхніми балками - верхні частини секцій водоводів. Крім того, в секціях крайніх водоводів з боку зовнішньої засипки влаштовані контрфорси в створі балок. Крім того, в підошві фундаментної частини водоводів виконані ребра в створі балок. Між сукупністю відмінних ознак технічного вирішення, що заявляється, і технічним результатом, що досягається, існує наступна система причиннонаслідкових зв'язків: При з'єднанні секцій поруч розташованих водоводів між собою по всій довжині через рівні проміжки балками в єдину конструкцію досягається поліпшення спільної роботи водоводів з фунтом засипки порожнин між водоводами і спільної роботи водоводів один з одним, підвищення стійкості на зсув в умовах експлуатації, різке зниження взаємних переміщень секцій водоводів при дії статичних, температурних та динамічних навантажень і різке зменшення розкриття температурноосадових швів. При улаштуванні в секціях крайніх водоводів з боку зовнішньої засипки контрфорсів в створі балок досягається поліпшення їх спільної роботи з ґрунтом зовнішньої засипки. При улаштуванні в підошві фундаментної частини секцій водоводів ребер в створі балок досягається поліпшення їх спільної роботи з ґрунтом основи. Ознаки, що відрізняють технічне вирішення, що заявляється, відсутні в інших аналогічних вирішеннях при вивченні даної і суміжної галузей 93277 4 техніки, що відповідно забезпечує, на думку авторів, відповідність критеріям «новизна» і «винахідницький рівень». Пропоноване технічне вирішення пояснюється кресленнями, де на Фіг.1, показаний поперечний розріз, на Фіг.2 - план, на Фіг.3 - поздовжній переріз водоводів, де: 1 - водоводи; 2 - основа водоводу; 3 - засипка; 4 - фундаментна частина водоводу; 5 - верхня частина водоводу; 6 - нижні балки; 7 - верхні балки; 8 - контрфорс; 9 - ребра. Конструкція напірних сталезалізобетонних (залізобетонних) водоводів складається з окремих секцій водоводів 1, розділених температурноосадовими швами, розташованих на схилі на основі 2 з м'яких ґрунтів і засипаних ґрунтом 3, секції поруч розташованих водоводів 1 по всій довжині сполучені поміж собою через рівні проміжки залізобетонними балками 6 і 7, причому фундаментні частини водоводів 4 сполучені нижніми балками 6, а верхні частини водоводів 5 - верхніми балками 7. Секції водоводів 1,що сполучені балками 6 і 7, утворюють єдину конструкцію. Також в секціях крайніх водоводів 1 з боку зовнішньої засипки влаштовані контрфорси 8 в створі балок 6 і 7. Також в підошві фундаментної частини 4 водоводів 1 виконані ребра 9 в створі балок 6 і 7. Ребра 9 можуть бути виконані з монолітного залізобетону або забиванням залізобетонного шпунта, утворюючи з секціями водоводів єдину конструкцію. При такій єдиній конструкції, що забезпечує спільну роботу сполучених балками 6 і 7 секцій водоводів 1, включаючи залучення до спільної роботи фунтової засипки порожнин між водоводами 1, при дії статичних і динамічних навантажень, температурних впливів, завдяки спільній роботі секцій водоводів 1 з ґрунтом, відбувається поліпшення динамічних характеристик конструкції, вирівнювання напруги в основі, різке зменшення взаємних вертикальних і горизонтальних переміщень секцій водоводів 1 і зменшення можливості розкриття температурно-осадових швів між секціями 1, підвищується стійкість на зсув. При улаштуванні в секціях крайніх водоводів з боку зовнішньої засипки контрфорсів 8 в створі балок 6 і 7 досягається поліпшення їх спільної роботи з ґрунтом зовнішньої засипки, а при улаштуванні в підошві фундаментної частини 4 водоводів 1 ребер 9 в створі балок 6 і 7 досягається поліпшення їх спільної роботи з основою 2. В цілому досягається підвищення надійності роботи водоводів 1 в умовах експлуатації. 5 Комп’ютерна верстка Л. Купенко 93277 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
