E02B 9/06 — напірні штольні (галереї) або напірні трубопроводи; штольні, спеціально призначені для розміщення напірних трубопроводів; засоби, спеціально призначені для використання з ними, наприклад приймальні споруди трубопроводів, клапани, затвори

Номер патенту: 117827

Опубліковано: 10.07.2017

Автори: Герасімов Євгеній Генріхович, Панекало Андрій Вікторович, Герасимов Генріх Григорович

МПК: E02B 9/06

Мітки: станції, водовипуск, насосної

Формула / Реферат:

Водовипуск насосної станції, що містить кінцевий оголовок трубопроводу, запірний затвор, виконаний у вигляді порожнистого циліндра з конічною нижньою частиною, обмежувач відкриття, який відрізняється тим, що кінцевий оголовок напірного трубопроводу виконано у вигляді комбінованого переходу з круглого поперечного перерізу трубопроводу до прямокутного в поєднанні з вертикальною циліндричною частиною, при цьому діаметр сідла затвора прийнято...

Номер патенту: 96166

Опубліковано: 10.10.2011

Автори: Ландау Юрій Олександрович, Кремер Станіслав Єфімович

МПК: F16L 25/00, E02B 9/06

Мітки: залізобетонного, деформаційного, секцій, шва, сталезалізобетонного, трубопроводу, ущільнення

Формула / Реферат:

Ущільнення деформаційних швів між секціями сталезалізобетонних (залізобетонних) трубопроводів, розташоване у розширеній порожнині шва з внутрішнього боку трубопроводу, що включає металевий несучий елемент у вигляді криволінійних стержнів і гнучкий герметизуючий елемент, що закріплені до металевого облицювання секцій, які примикають до шва, яке відрізняється тим, що стержні несучого елемента виконані трапецеїдального перерізу з меншою основою...

Номер патенту: 93277

Опубліковано: 25.01.2011

Автори: Ландау Юрій Олександрович, Кремер Станіслав Єфімович

МПК: E02B 9/02, E02B 9/06

Мітки: залізобетонних, ґрунтах, напірних, м'яких, водоводів, конструкція, сталезалізобетонних

Формула / Реферат:

1. Сталезалізобетонні (залізобетонні) засипані водоводи, що розташовані на схилі з м'яких ґрунтів на відстані один від одного, складаються з окремих секцій, які відрізняються тим, що секції поруч розташованих водоводів з'єднані між собою по довжині через рівні проміжки балками, причому нижніми балками з'єднані фундаментні частини, а верхніми балками - верхні частини секцій водоводів.2. Сталезалізобетонні (залізобетонні) засипані...

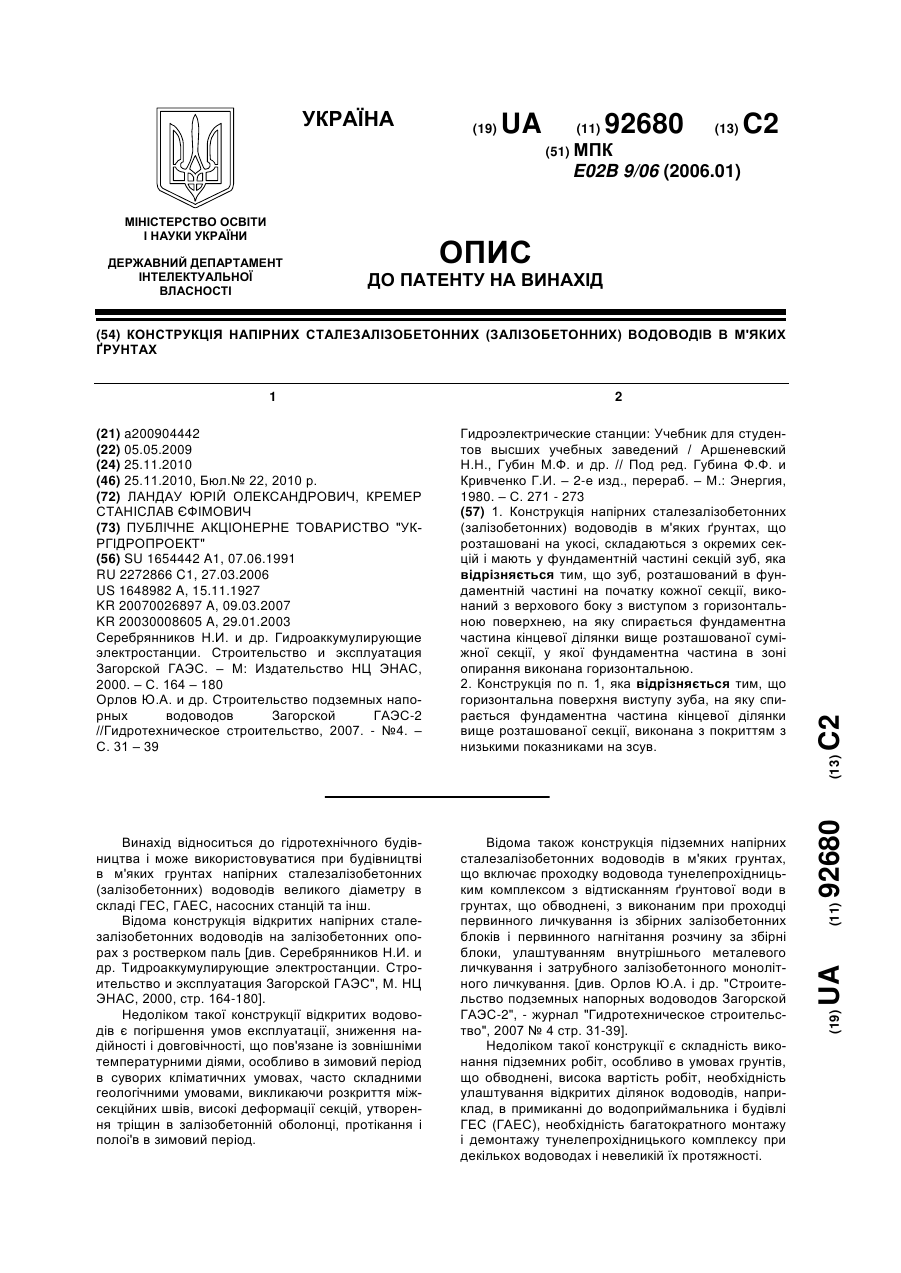

Номер патенту: 92680

Опубліковано: 25.11.2010

Автори: Кремер Станіслав Єфімович, Ландау Юрій Олександрович

МПК: E02B 9/06

Мітки: сталезалізобетонних, напірних, м'яких, ґрунтах, конструкція, водоводів, залізобетонних

Формула / Реферат:

1. Конструкція напірних сталезалізобетонніх (залізобетонних) водоводів в м'яких ґрунтах, що розташовані на укосі, складаються з окремих секцій і мають у фундаментній частині секцій зуб, яка відрізняється тим, що зуб, розташований в фундаментній частині на початку кожної секції, виконаний з верхового боку з виступом з горизонтальною поверхнею, на яку спирається фундаментна частина кінцевої ділянки вище розташованої суміжної секції, у якої...

Номер патенту: 90581

Опубліковано: 11.05.2010

Автори: Ландау Юрій Олександрович, Кремер Станіслав Єфімович

МПК: E02D 29/00, E02B 9/06

Мітки: м'яких, залізобетонних, водоводів, спорудження, спосіб, сталезалізобетонних, ґрунтах, напірних

Формула / Реферат:

1. Спосіб спорудження напірних сталезалізобетонних (залізобетонних) водоводів в м'яких ґрунтах, що включає виконання котловану і водоводів з подальшою їх засипкою ґрунтом, який відрізняється тим, що котлован виконують на рівні верхньої частини водоводів, потім уздовж бічних граней водоводів влаштовують шпунтову завісу, яку закінчують нижче за підошву водоводів, видаляють ґрунт із зони водоводів між шпунтовими завісами до їх підошви, після...

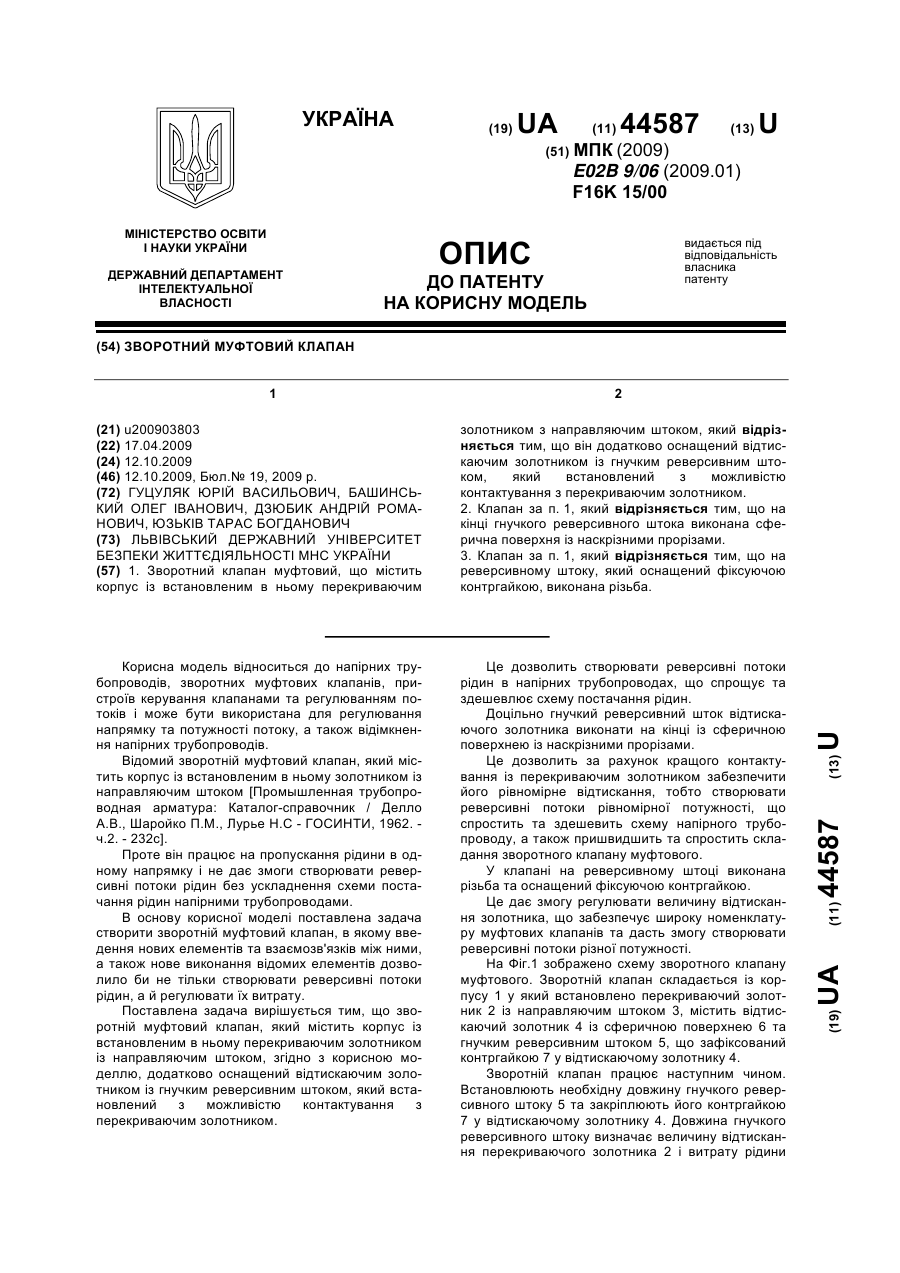

Номер патенту: 44587

Опубліковано: 12.10.2009

Автори: Дзюбик Андрій Романович, Башинський Олег Іванович, Гуцуляк Юрій Васильович, Юзьків Тарас Богданович

МПК: F16K 15/00, E02B 9/06

Мітки: клапан, зворотний, муфтовий

Формула / Реферат:

1. Зворотний клапан муфтовий, що містить корпус із встановленим в ньому перекриваючим золотником з направляючим штоком, який відрізняється тим, що він додатково оснащений відтискаючим золотником із гнучким реверсивним штоком, який встановлений з можливістю контактування з перекриваючим золотником.2. Клапан за п. 1, який відрізняється тим, що на кінці гнучкого реверсивного штока виконана сферична поверхня із наскрізними...

Номер патенту: 20174

Опубліковано: 15.01.2007

Автори: Юзьків Тарас Богданович, Дворянин Ігор Васильович, Гуцуляк Юрій Васильович, Дзюбик Андрій Романович

МПК: F16K 15/02, E02B 9/06

Мітки: зворотний, клапан, фланцевий

Формула / Реферат:

1. Зворотний клапан фланцевий, що містить корпус із встановленою в ньому пружиною та клапаном із напрямним штоком, який відрізняється тим, що він додатково оснащений відтискним клапаном із реверсивним штоком, який встановлений з можливістю контактування з напрямним штоком.2. Клапан за п. 1, який відрізняється тим, що реверсивний шток виконаний з різьбою та оснащений фіксуючою контргайкою.3. Клапан за п. 1, який відрізняється...

Номер патенту: 58655

Опубліковано: 17.04.2006

Автори: Рогалевич Юрій Петрович, Захарчук Роман Анатолійович

МПК: F04F 5/12, E02B 9/06

Мітки: напірний, колектор

Формула / Реферат:

Напірний колектор, що складається із ділянок труб різних діаметрів, з'єднаних переходами, напірних трубопроводів, які введені всередину колектора і закінчуються колінами, осі вихідних перерізів яких співпадають із поздовжньою віссю колектора і перерізи зорієнтовані в один бік, який відрізняється тим, що до вихідних перерізів колін приєднані прямолінійні ділянки трубопроводів, а вздовж твірної кожного коліна і прямолінійної ділянки труби з...

Номер патенту: 8095

Опубліковано: 15.07.2005

Автори: Мілінський Юрій Миколайович, КЛИМЕНКО ЛЕОНІД ІВАНОВИЧ

МПК: E02B 9/06

Мітки: трубопровід, дощувальних, напірний, машин

Формула / Реферат:

Напірний трубопровід дощувальних машин, що включає власне напірний трубопровід, який відрізняється тим, що по всій його довжині виконаний випускний канал, ширина якого збільшується в напрямку руху рідини, вісь каналу розташована у вертикальній площині, що проходить через вісь трубопроводу, а уздовж осі випускного каналу з зазором установлений змінний клинчастий дефлектор, причому дефлектор установлений з можливістю знімання і заміни на...

Номер патенту: 70980

Опубліковано: 15.11.2004

Автори: Єнссен Ларс, Якобсен Том

МПК: E02B 9/06

Мітки: спосіб, зниження, тертя, потоку, втрат, напору, тунелях

Формула / Реферат:

1. Спосіб зниження втрат напору на тертя потоку у необлицьованих тунелях або інших тунелях з шорсткими поверхнями стінки і/або неправильним поперечним перерізом, який відрізняється тим, що в тунель уводять гнучку або жорстку трубу, яка має поперечний переріз, що пасує до поперечного перерізу тунелю по всій його довжині, прикріплюють трубу до стінки тунелю безперервно чи у певних точках і встановлюють засоби для створення надлишкового тиску...

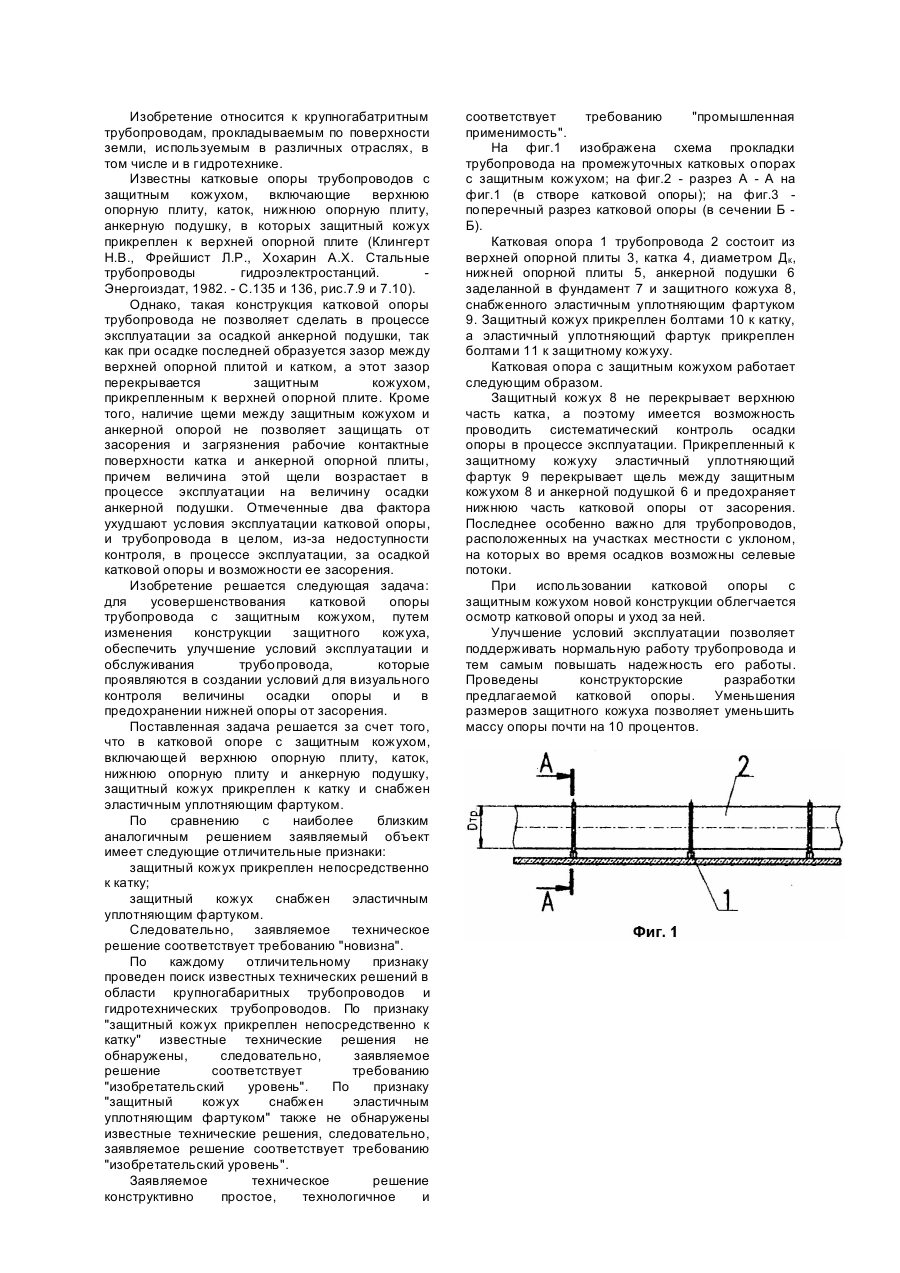

Номер патенту: 24558

Опубліковано: 04.08.1998

Автори: Тузман Олександр Михайлович, Герман Володимир Абрамович

МПК: F16L 3/16, E02B 9/06

Мітки: захисним, коткова, кожухом, трубопроводу, опора

Формула / Реферат:

Катковая опора трубопровода с защитным кожухом, включающая верхнюю опорную плиту, каток, нижнюю опорную плиту и анкерную подушку, отличающаяся тем, что защитный кожух прикреплен к катку и снабжен эластичным уплотняющим фартуком.

Номер патенту: 23462

Опубліковано: 02.06.1998

Автори: Рогалевич Юрій Петрович, Швець Микола Дмитрович, Кравчук Ростислав Миколайович

МПК: E02B 9/06

Мітки: колектор, крш, hапірhий, кравчука-рогалевича-швеця

Формула / Реферат:

1. Напірний колектор, що складається із ділянок труб різних діаметрів, з'єднаних переходами, та напірних трубопроводів, підключених до нього, який відрізняється тим, що на кінцях напірних трубопроводів встановлені коліна, вихідні отвори яких зорієнтовані в напрямку основного потоку.2. Напірний колектор за п. 1, який відрізняється тим, що осі вихідних перерізів колін співпадають із поздовжньою віссю колектора.3. Напірний колектор...
