Пристрій для укладання каната на барабан лебідки

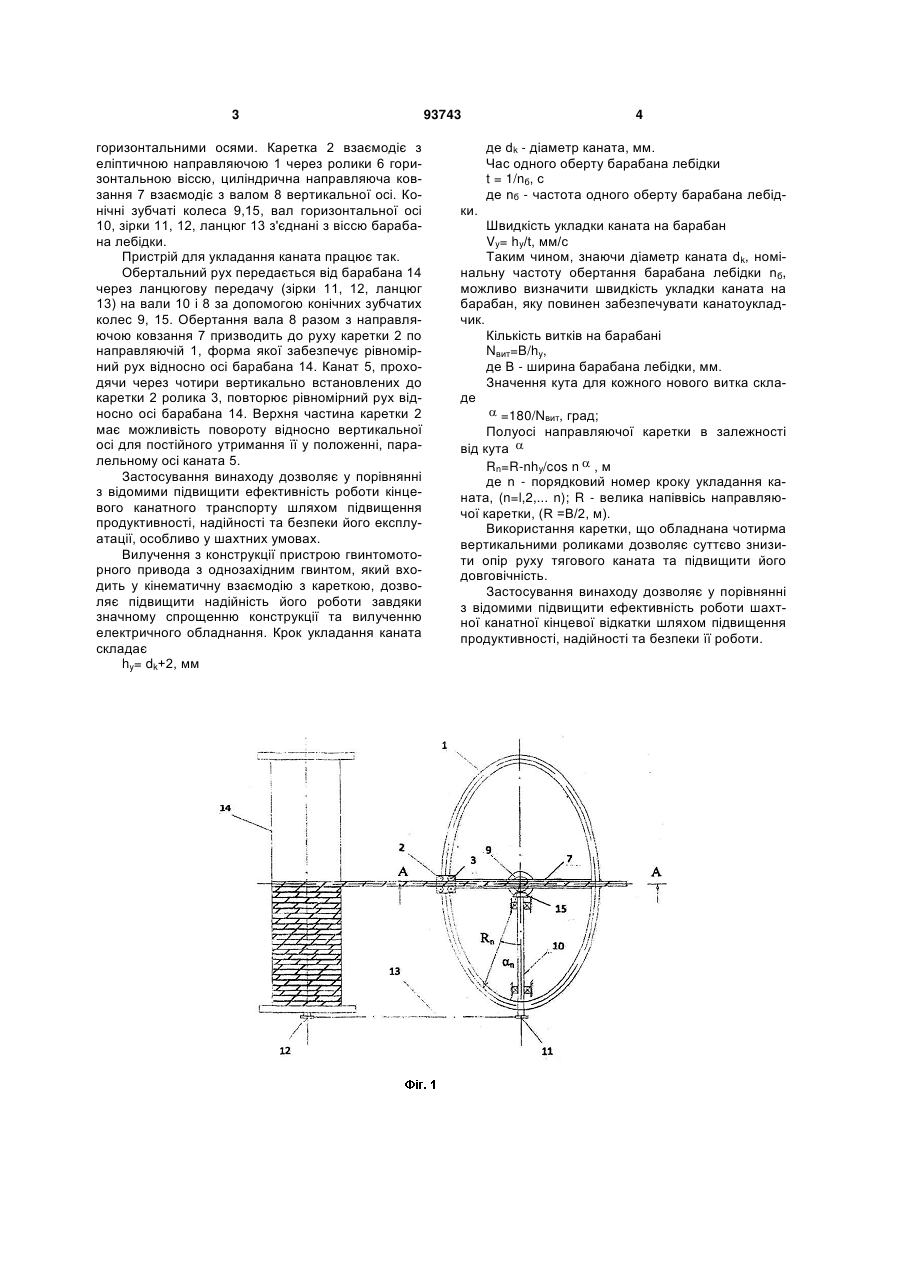

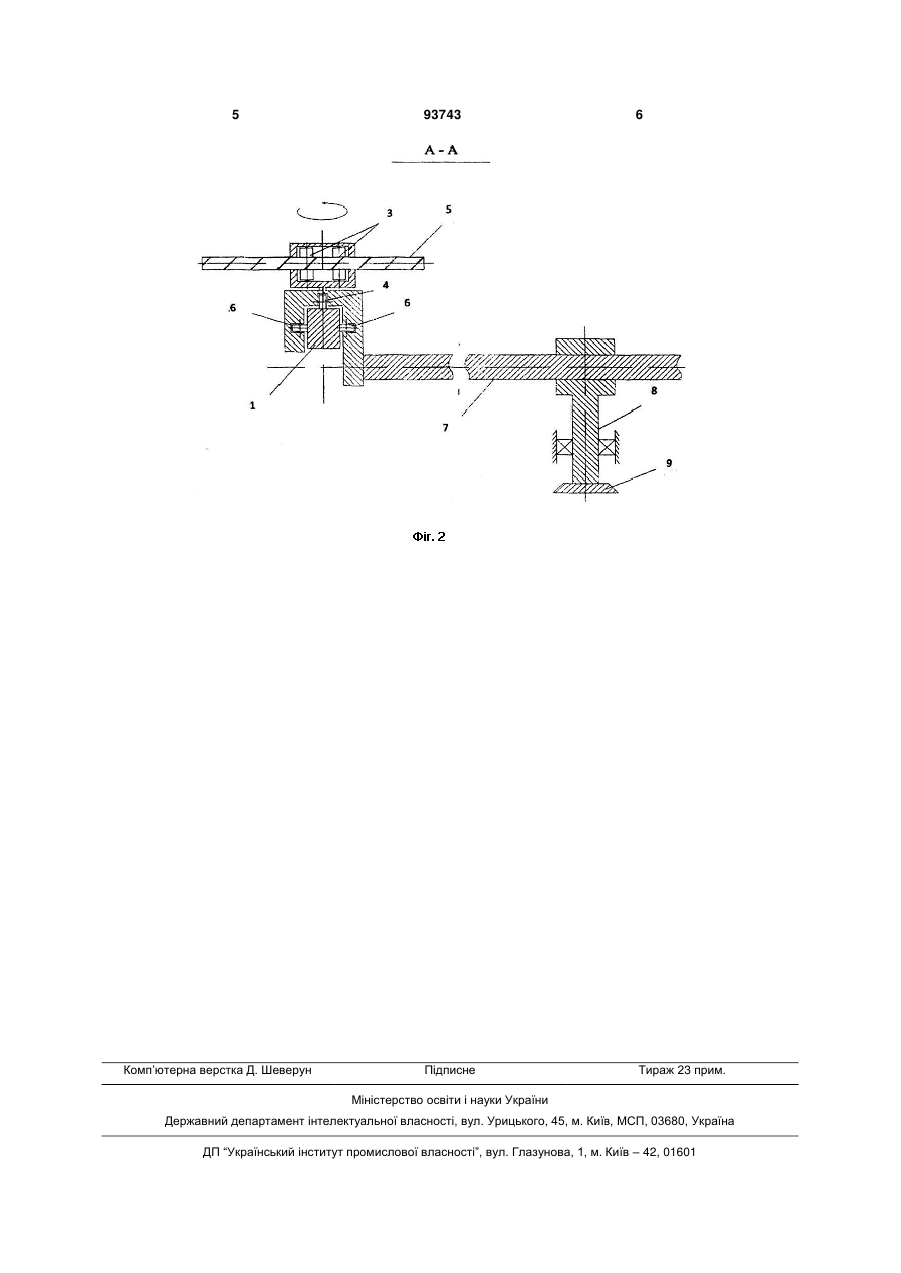

Пристрій для укладання каната на барабан лебідки, що містить напрямну, на якій розташовано каретку, який відрізняється тим, що згадана напрямна для каретки виконана у формі еліпса і введено напрямну ковзання, що однією стороною з'єднана з кареткою, а другою - з введеним валом, який встановлено з можливістю кінематичного зв'язку з валом барабана лебідки. (19) (21) a200904386 (22) 05.05.2009 (24) 10.03.2011 (46) 10.03.2011, Бюл.№ 5, 2011 р. (72) ДЕНИЩЕНКО ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, ЮРЧЕНКО ОЛЕГ ОЛЕГОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" (56) FR 2524452; 07.10.1983 SU 604812; 04.05.1978 FR 1025700; 17.04.1953 US 2387254; 23.10.1945 EP 1726559 A1; 29.11.2006 3 горизонтальними осями. Каретка 2 взаємодіє з еліптичною направляючою 1 через ролики 6 горизонтальною віссю, циліндрична направляюча ковзання 7 взаємодіє з валом 8 вертикальної осі. Конічні зубчаті колеса 9,15, вал горизонтальної осі 10, зірки 11, 12, ланцюг 13 з'єднані з віссю барабана лебідки. Пристрій для укладання каната працює так. Обертальний рух передається від барабана 14 через ланцюгову передачу (зірки 11, 12, ланцюг 13) на вали 10 і 8 за допомогою конічних зубчатих колес 9, 15. Обертання вала 8 разом з направляючою ковзання 7 призводить до руху каретки 2 по направляючій 1, форма якої забезпечує рівномірний рух відносно осі барабана 14. Канат 5, проходячи через чотири вертикально встановлених до каретки 2 ролика 3, повторює рівномірний рух відносно осі барабана 14. Верхня частина каретки 2 має можливість повороту відносно вертикальної осі для постійного утримання її у положенні, паралельному осі каната 5. Застосування винаходу дозволяє у порівнянні з відомими підвищити ефективність роботи кінцевого канатного транспорту шляхом підвищення продуктивності, надійності та безпеки його експлуатації, особливо у шахтних умовах. Вилучення з конструкції пристрою гвинтомоторного привода з однозахідним гвинтом, який входить у кінематичну взаємодію з кареткою, дозволяє підвищити надійність його роботи завдяки значному спрощенню конструкції та вилученню електричного обладнання. Крок укладання каната складає hy= dk+2, мм 93743 ки. 4 де dk - діаметр каната, мм. Час одного оберту барабана лебідки t = 1/nб, с де nб - частота одного оберту барабана лебід Швидкість укладки каната на барабан Vy= hy/t, мм/с Таким чином, знаючи діаметр каната dk, номінальну частоту обертання барабана лебідки nб, можливо визначити швидкість укладки каната на барабан, яку повинен забезпечувати канатоукладчик. Кількість витків на барабані Nвит=B/hy, де В - ширина барабана лебідки, мм. Значення кута для кожного нового витка складе  =180/Nвит, град; Полуосі направляючої каретки в залежності від кута  Rn=R-nhy/cos n  , м де n - порядковий номер кроку укладання каната, (n=l,2,... n); R - велика напіввісь направляючої каретки, (R =В/2, м). Використання каретки, що обладнана чотирма вертикальними роликами дозволяє суттєво знизити опір руху тягового каната та підвищити його довговічність. Застосування винаходу дозволяє у порівнянні з відомими підвищити ефективність роботи шахтної канатної кінцевої відкатки шляхом підвищення продуктивності, надійності та безпеки її роботи. 5 Комп’ютерна верстка Д. Шеверун 93743 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
