Спосіб одержання дифузійного борованого покриття на деталях із залізовуглецевих сплавів
Формула / Реферат
Спосіб одержання дифузійного борованого покриття на зміцнюваних деталях із залізовуглецевих сплавів, що включає нанесення на поверхню деталі обмазки, до складу якої входять карбід бору і зв'язуюче, сушіння і нагрівання деталі, який відрізняється тим, що в обмазці як зв'язуюче використовують розчин 90 % клею БФ в ацетоні, і вона додатково містить графіт, мідь та активатор - фторид натрію, при такому співвідношенні (мас. %):
карбід бору
65-75
графіт
9-7
мідь
3-1
фторид натрію
9-7
розчин 90 % клею БФ і 10 % ацетону
14-10,
причому нагрівання деталі здійснюють при температурі 1100-1200 °С протягом 25-35 секунд струмами високої частоти.
Текст

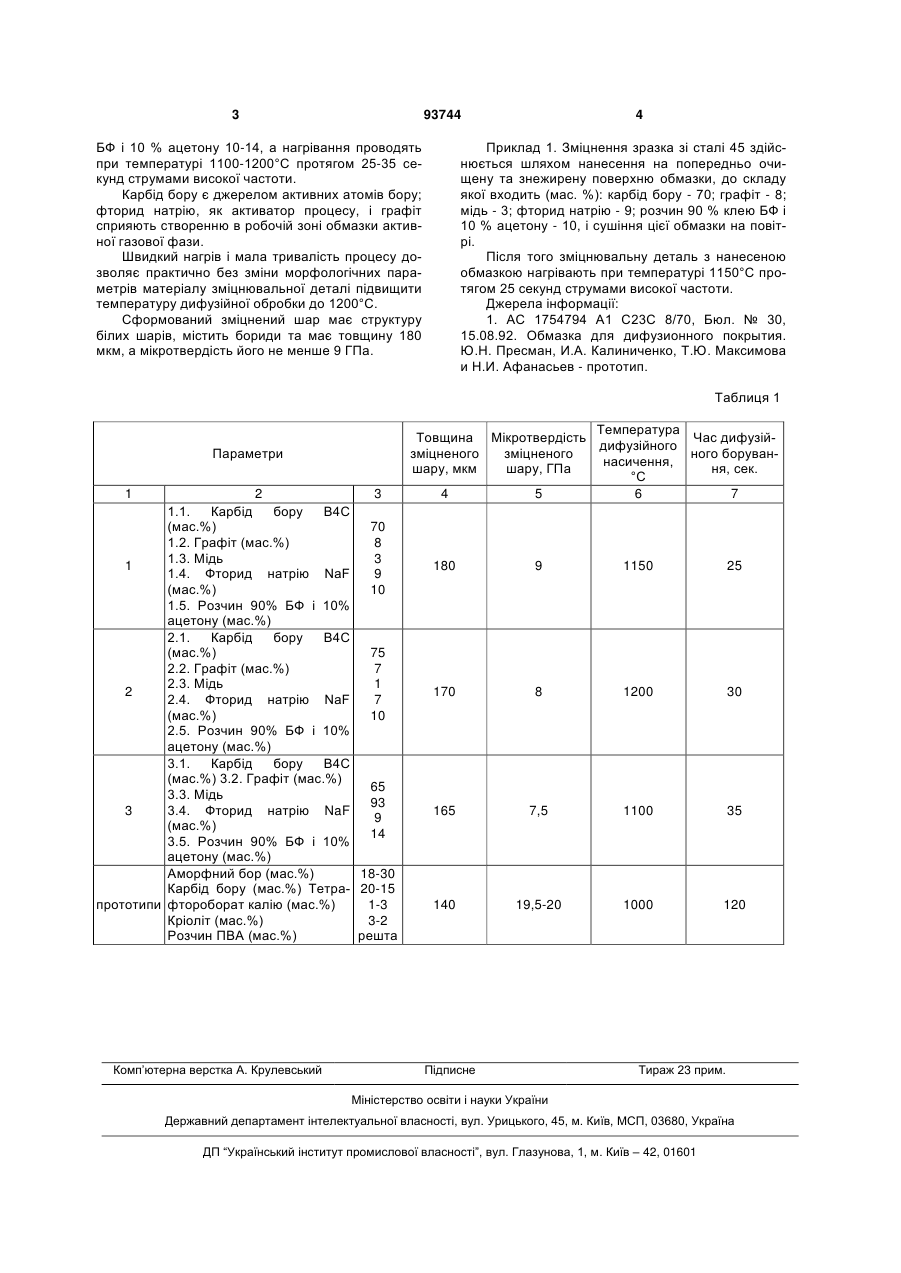

Спосіб одержання дифузійного борованого покриття на зміцнюваних деталях із залізовуглецевих сплавів, що включає нанесення на поверхню деталі обмазки, до складу якої входять карбід бору і зв'язуюче, сушіння і нагрівання деталі, який 3 93744 БФ і 10 % ацетону 10-14, а нагрівання проводять при температурі 1100-1200°С протягом 25-35 секунд струмами високої частоти. Карбід бору є джерелом активних атомів бору; фторид натрію, як активатор процесу, і графіт сприяють створенню в робочій зоні обмазки активної газової фази. Швидкий нагрів і мала тривалість процесу дозволяє практично без зміни морфологічних параметрів матеріалу зміцнювальної деталі підвищити температуру дифузійної обробки до 1200°С. Сформований зміцнений шар має структуру білих шарів, містить бориди та має товщину 180 мкм, а мікротвердість його не менше 9 ГПа. 4 Приклад 1. Зміцнення зразка зі сталі 45 здійснюється шляхом нанесення на попередньо очищену та знежирену поверхню обмазки, до складу якої входить (мас. %): карбід бору - 70; графіт - 8; мідь - 3; фторид натрію - 9; розчин 90 % клею БФ і 10 % ацетону - 10, і сушіння цієї обмазки на повітрі. Після того зміцнювальну деталь з нанесеною обмазкою нагрівають при температурі 1150°С протягом 25 секунд струмами високої частоти. Джерела інформації: 1. AC 1754794 A1 C23С 8/70, Бюл. № 30, 15.08.92. Обмазка для дифузионного покрытия. Ю.Н. Пресман, И.А. Калиниченко, Т.Ю. Максимова и Н.И. Афанасьев - прототип. Таблиця 1 Параметри 1 2 3 1.1. Карбід бору В4С (мас.%) 70 1.2. Графіт (мас.%) 8 1.3. Мідь 3 1 1.4. Фторид натрію NaF 9 (мас.%) 10 1.5. Розчин 90% БФ і 10% ацетону (мас.%) 2.1. Карбід бору В4С (мас.%) 75 2.2. Графіт (мас.%) 7 2.3. Мідь 1 2 2.4. Фторид натрію NaF 7 (мас.%) 10 2.5. Розчин 90% БФ і 10% ацетону (мас.%) 3.1. Карбід бору В4С (мас.%) 3.2. Графіт (мас.%) 65 3.3. Мідь 93 3 3.4. Фторид натрію NaF 9 (мас.%) 14 3.5. Розчин 90% БФ і 10% ацетону (мас.%) Аморфний бор (мас.%) 18-30 Карбід бору (мас.%) Тетра- 20-15 прототипи фтороборат калію (мас.%) 1-3 Кріоліт (мас.%) 3-2 Розчин ПВА (мас.%) решта Комп’ютерна верстка А. Крулевський Температура Товщина Мікротвердість Час дифузійдифузійного зміцненого зміцненого ного боруваннасичення, шару, мкм шару, ГПа ня, сек. °С 4 5 6 7 180 9 1150 25 170 8 1200 30 165 7,5 1100 35 140 19,5-20 1000 120 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for producing of diffusion borated coating on details of iron-carbon alloys
Автори англійськоюStetsko Andrii Yevhenovych
Назва патенту російськоюСпособ получения диффузионного борированного покрытия ha деталях из железоуглеродистых сплавов
Автори російськоюСтецько Андрей Евгеньевич
МПК / Мітки
МПК: C23C 10/02, C23C 12/00, C23C 10/00, C23C 10/12
Мітки: одержання, сплавів, покриття, залізовуглецевих, борованого, дифузійного, спосіб, деталях
