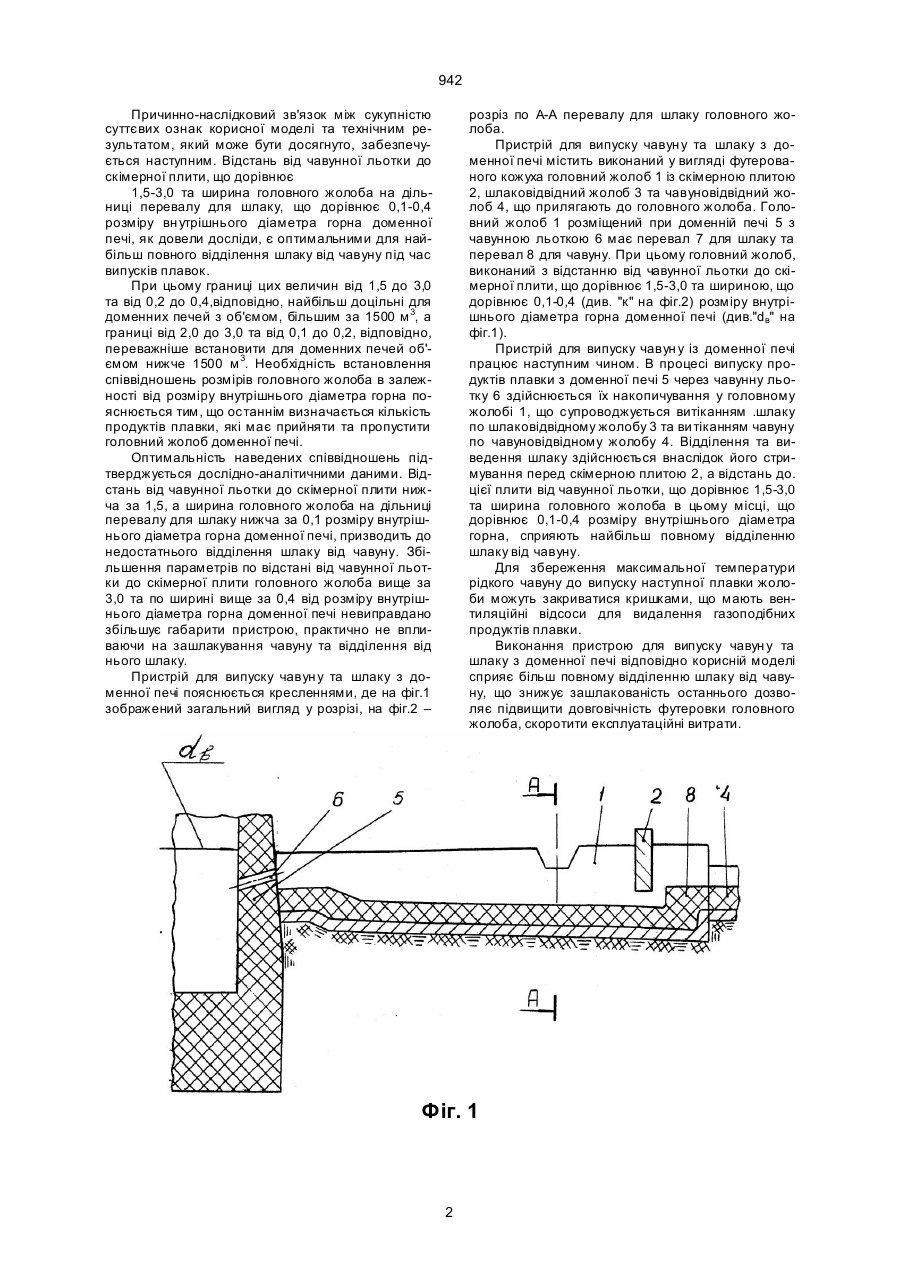

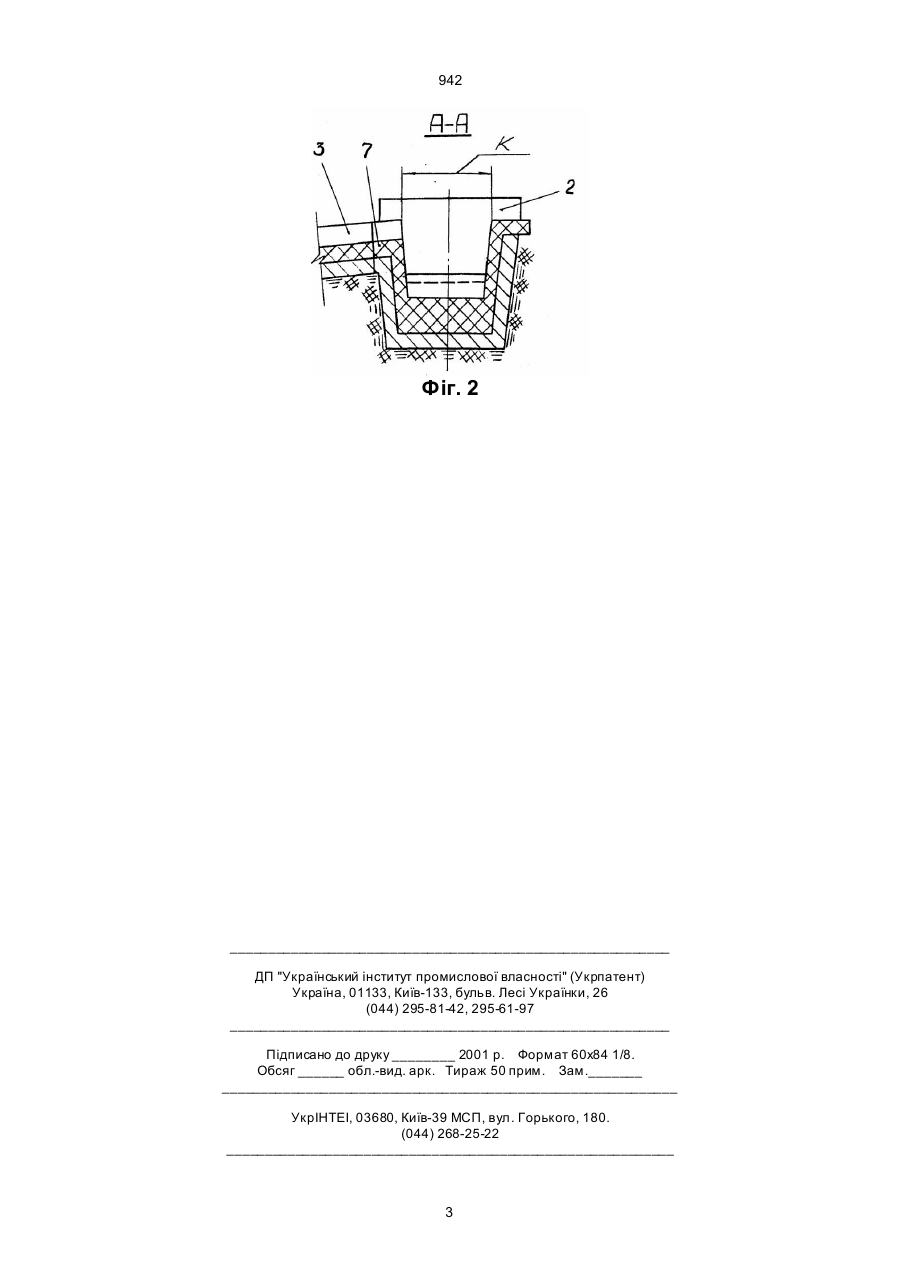

Пристрій для випуску чавун у та шлаку з доменної печі, що містить виконаний у вигляді футерованого кожуха головний жолоб із скімерною плитою та прилягаючі до нього шлаковідвідний та чавуновідвідний жолоби, який відрізняється тим, що головний жолоб виконаний з відстанню від чавунної льотки до скімерної плити, що дорівнює 1,53,0, та шириною, що дорівнює 0,1-0,4 розміру внутрішнього діаметра горна доменної печі. (19) (21) 2000116555 (22) 21.11.2000 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Банніков Юрій Григорович, Сацький Віталій Антонович, Набока Володимир Іванович, Крівченко Юрій Сергійович, Биков Леонід Всеволодович, Сазонов Сергій Іванович, Крикунов Борис Петрович, Жаріков Альберт Миколайович, Гусаров Олександр Сергійович, Алимов Генадій Іванович, Мілан Філіп Буйначек, Климов Володимир Генадійо 942 Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі та технічним результатом, який може бути досягнуто, забезпечується наступним. Відстань від чавунної льотки до скімерної плити, що дорівнює 1,5-3,0 та ширина головного жолоба на дільниці перевалу для шлаку, що дорівнює 0,1-0,4 розміру вн утрішнього діаметра горна доменної печі, як довели досліди, є оптимальними для найбільш повного відділення шлаку від чавуну під час випусків плавок. При цьому границі цих величин від 1,5 до 3,0 та від 0,2 до 0,4,відповідно, найбільш доцільні для доменних печей з об'ємом, більшим за 1500 м 3, а границі від 2,0 до 3,0 та від 0,1 до 0,2, відповідно, переважніше встановити для доменних печей об'ємом нижче 1500 м 3. Необхідність встановлення співвідношень розмірів головного жолоба в залежності від розміру внутрішнього діаметра горна пояснюється тим, що останнім визначається кількість продуктів плавки, які має прийняти та пропустити головний жолоб доменної печі. Оптимальність наведених співвідношень підтверджується дослідно-аналітичними даними. Відстань від чавунної льотки до скімерної плити нижча за 1,5, а ширина головного жолоба на дільниці перевалу для шлаку нижча за 0,1 розміру внутрішнього діаметра горна доменної печі, призводить до недостатнього відділення шлаку від чавуну. Збільшення параметрів по відстані від чавунної льотки до скімерної плити головного жолоба вище за 3,0 та по ширині вище за 0,4 від розміру внутрішнього діаметра горна доменної печі невиправдано збільшує габарити пристрою, практично не впливаючи на зашлакування чавуну та відділення від нього шлаку. Пристрій для випуску чавун у та шлаку з доменної печі пояснюється кресленнями, де на фіг.1 зображений загальний вигляд у розрізі, на фіг.2 – розріз по А-А перевалу для шлаку головного жолоба. Пристрій для випуску чавун у та шлаку з доменної печі містить виконаний у вигляді футерованого кожуха головний жолоб 1 із скімерною плитою 2, шлаковідвідний жолоб 3 та чавуновідвідний жолоб 4, що прилягають до головного жолоба. Головний жолоб 1 розміщений при доменній печі 5 з чавунною льоткою 6 має перевал 7 для шлаку та перевал 8 для чавуну. При цьому головний жолоб, виконаний з відстанню від чавунної льотки до скімерної плити, що дорівнює 1,5-3,0 та шириною, що дорівнює 0,1-0,4 (див. "к" на фіг.2) розміру внутрішнього діаметра горна доменної печі (див."dв" на фіг.1). Пристрій для випуску чавун у із доменної печі працює наступним чином. В процесі випуску продуктів плавки з доменної печі 5 через чавунну льотку 6 здійснюється їх накопичування у головному жолобі 1, що супроводжується витіканням .шлаку по шлаковідвідному жолобу 3 та ви тіканням чавуну по чавуновідвідному жолобу 4. Відділення та виведення шлаку здійснюється внаслідок його стримування перед скімерною плитою 2, а відстань до. цієї плити від чавунної льотки, що дорівнює 1,5-3,0 та ширина головного жолоба в цьому місці, що дорівнює 0,1-0,4 розміру внутрішнього діаметра горна, сприяють найбільш повному відділенню шлаку від чавуну. Для збереження максимальної температури рідкого чавуну до випуску наступної плавки жолоби можуть закриватися кришками, що мають вентиляційні відсоси для видалення газоподібних продуктів плавки. Виконання пристрою для випуску чавун у та шлаку з доменної печі відповідно корисній моделі сприяє більш повному відділенню шлаку від чавуну, що знижує зашлакованість останнього дозволяє підвищити довговічність футеровки головного жолоба, скоротити експлуатаційні витрати. Фіг. 1 2 942 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
