Спосіб вакуумного формування виробів

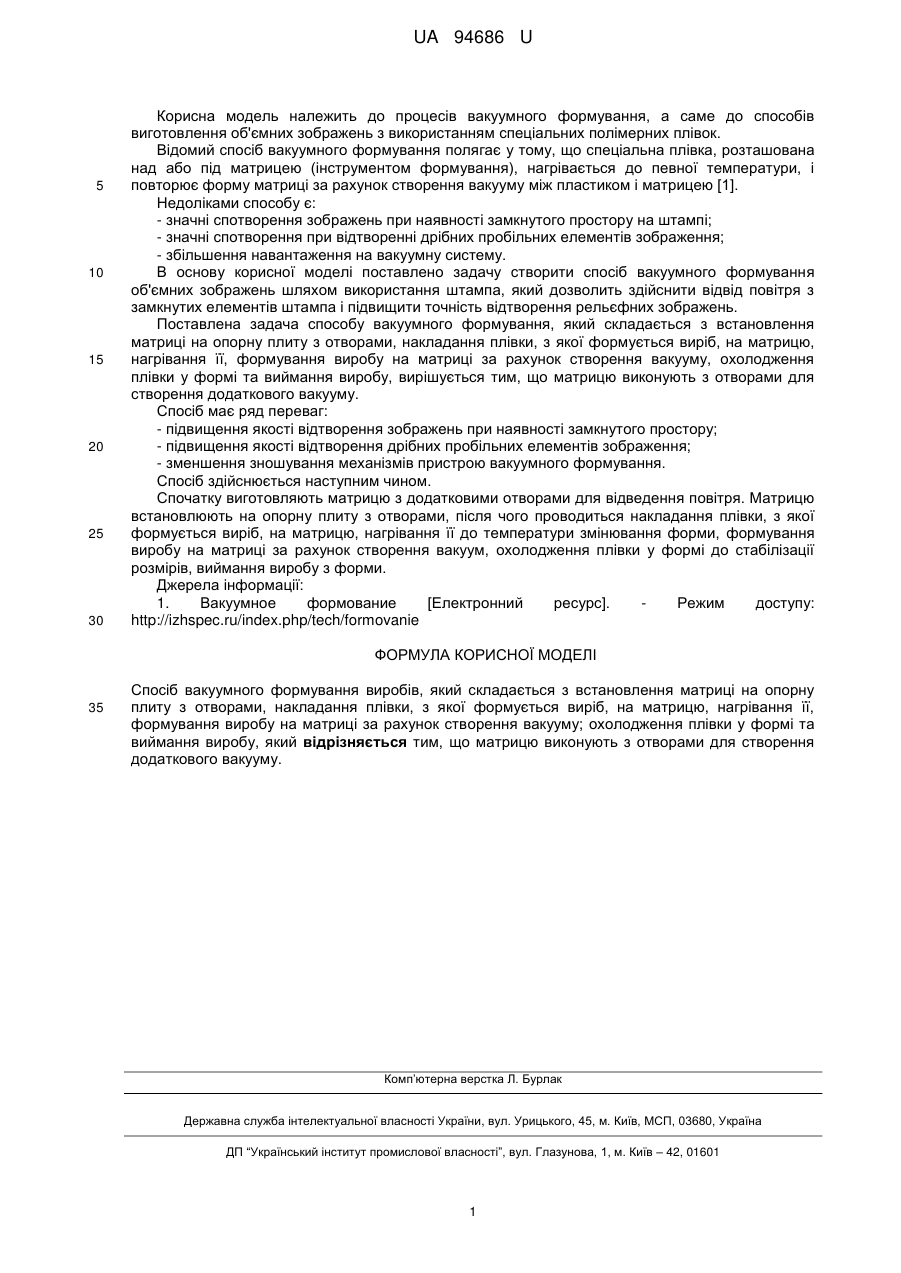

Реферат: UA 94686 U UA 94686 U 5 10 15 20 25 30 Корисна модель належить до процесів вакуумного формування, а саме до способів виготовлення об'ємних зображень з використанням спеціальних полімерних плівок. Відомий спосіб вакуумного формування полягає у тому, що спеціальна плівка, розташована над або під матрицею (інструментом формування), нагрівається до певної температури, і повторює форму матриці за рахунок створення вакууму між пластиком і матрицею [1]. Недоліками способу є: - значні спотворення зображень при наявності замкнутого простору на штампі; - значні спотворення при відтворенні дрібних пробільних елементів зображення; - збільшення навантаження на вакуумну систему. В основу корисної моделі поставлено задачу створити спосіб вакуумного формування об'ємних зображень шляхом використання штампа, який дозволить здійснити відвід повітря з замкнутих елементів штампа і підвищити точність відтворення рельєфних зображень. Поставлена задача способу вакуумного формування, який складається з встановлення матриці на опорну плиту з отворами, накладання плівки, з якої формується виріб, на матрицю, нагрівання її, формування виробу на матриці за рахунок створення вакууму, охолодження плівки у формі та виймання виробу, вирішується тим, що матрицю виконують з отворами для створення додаткового вакууму. Спосіб має ряд переваг: - підвищення якості відтворення зображень при наявності замкнутого простору; - підвищення якості відтворення дрібних пробільних елементів зображення; - зменшення зношування механізмів пристрою вакуумного формування. Спосіб здійснюється наступним чином. Спочатку виготовляють матрицю з додатковими отворами для відведення повітря. Матрицю встановлюють на опорну плиту з отворами, після чого проводиться накладання плівки, з якої формується виріб, на матрицю, нагрівання її до температури змінювання форми, формування виробу на матриці за рахунок створення вакуум, охолодження плівки у формі до стабілізації розмірів, виймання виробу з форми. Джерела інформації: 1. Вакуумное формование [Електронний ресурс]. Режим доступу: http://izhspec.ru/index.php/tech/formovanie ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Спосіб вакуумного формування виробів, який складається з встановлення матриці на опорну плиту з отворами, накладання плівки, з якої формується виріб, на матрицю, нагрівання її, формування виробу на матриці за рахунок створення вакууму; охолодження плівки у формі та виймання виробу, який відрізняється тим, що матрицю виконують з отворами для створення додаткового вакууму. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
