Струминний сифонний аератор шахтного типу

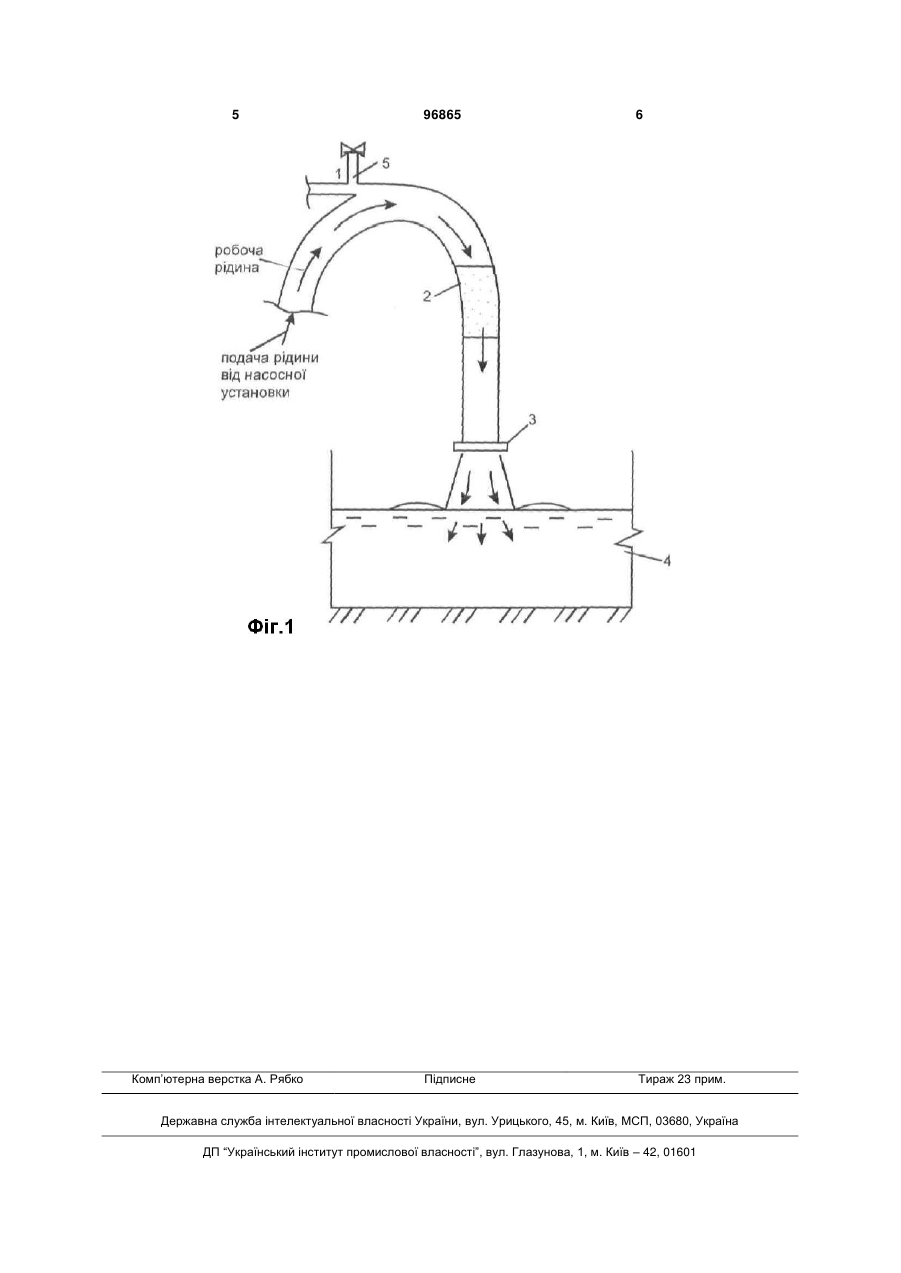

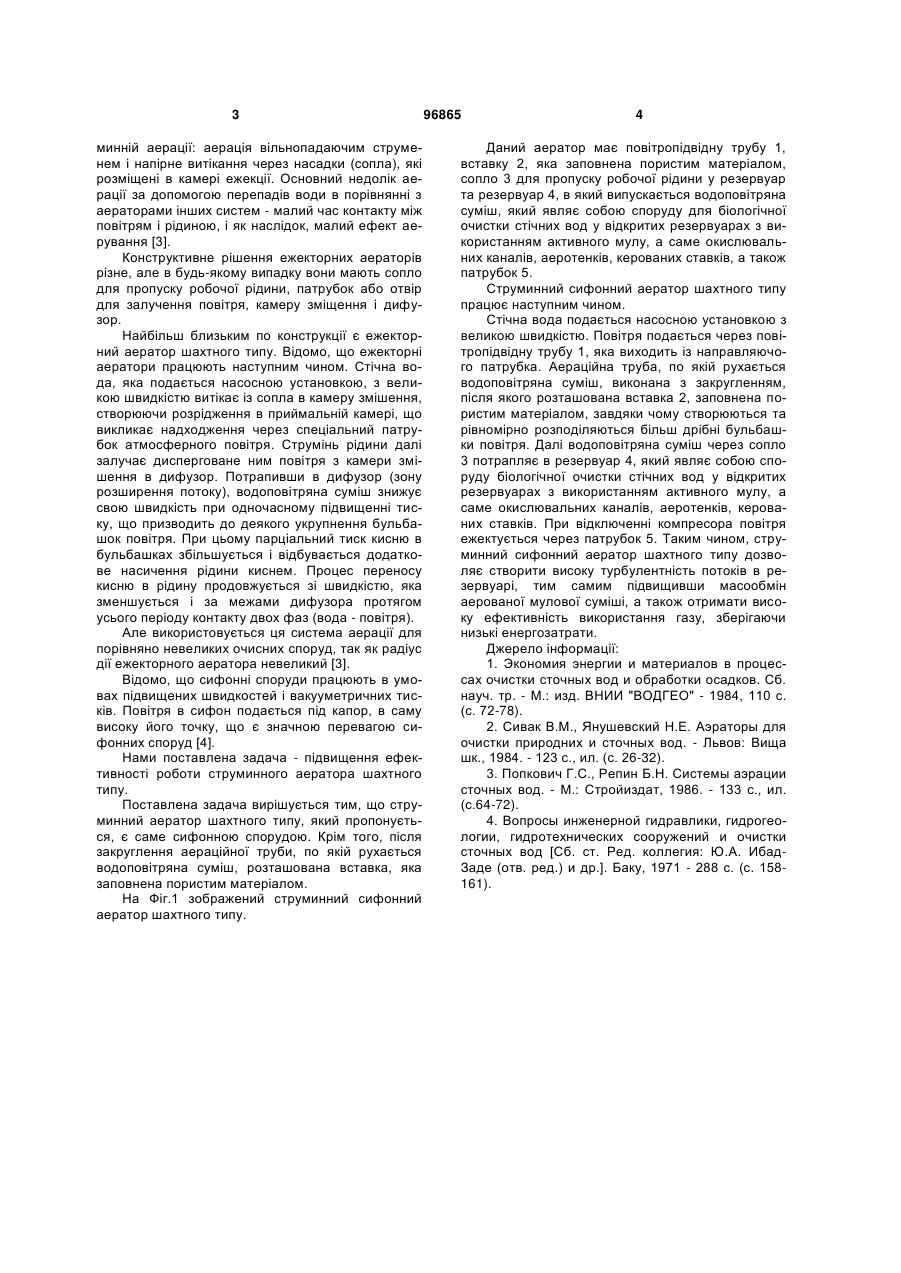

Струминний сифонний аератор шахтного типу, який відрізняється тим, що він виконаний у вигляді аераційної труби, що має закруглення, після якого розташована вставка, заповнена пористим матеріалом, має патрубок для впуску атмосферного повітря, повітропідвідну трубу, сполучену з компресором, сопло, причому аератор виконаний також таким чином, що патрубок для впуску атмосферного повітря та повітря-підвідна труба розташовані в самій високій його точці. UA (21) a201006409 (22) 25.05.2010 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) АРХІПОВ ОЛЕГ ВОЛОДИМИРОВИЧ, САМОХВАЛОВА АННА ІГОРІВНА, КУКСОВА АННА СЕРГІЇВНА (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА ТА АРХІТЕКТУРИ (56) JP 5616693, 22.12.1981, A US 6103123, 15.08.2000, A CN 201065370, 28.05.2008, Y RU 2142433, 10.12.1999, C1 CN 2659882, 01.12.2004, Y Швецов В. Н., Бредихин А. И., Атрошко А. Н.Изучение эффективности работы струйной аэрации шахтного типа. Экономия энергии и материалов в процессах очистки сточных вод и обработки осадков. Сб. науч. тр., М.: - 1984 C2 2 (19) 1 3 минній аерації: аерація вільнопадаючим струменем і напірне витікання через насадки (сопла), які розміщені в камері ежекції. Основний недолік аерації за допомогою перепадів води в порівнянні з аераторами інших систем - малий час контакту між повітрям і рідиною, і як наслідок, малий ефект аерування [3]. Конструктивне рішення ежекторних аераторів різне, але в будь-якому випадку вони мають сопло для пропуску робочої рідини, патрубок або отвір для залучення повітря, камеру зміщення і дифузор. Найбільш близьким по конструкції є ежекторний аератор шахтного типу. Відомо, що ежекторні аератори працюють наступним чином. Стічна вода, яка подається насосною установкою, з великою швидкістю витікає із сопла в камеру змішення, створюючи розрідження в приймальній камері, що викликає надходження через спеціальний патрубок атмосферного повітря. Струмінь рідини далі залучає дисперговане ним повітря з камери змішення в дифузор. Потрапивши в дифузор (зону розширення потоку), водоповітряна суміш знижує свою швидкість при одночасному підвищенні тиску, що призводить до деякого укрупнення бульбашок повітря. При цьому парціальний тиск кисню в бульбашках збільшується і відбувається додаткове насичення рідини киснем. Процес переносу кисню в рідину продовжується зі швидкістю, яка зменшується і за межами дифузора протягом усього періоду контакту двох фаз (вода - повітря). Але використовується ця система аерації для порівняно невеликих очисних споруд, так як радіус дії ежекторного аератора невеликий [3]. Відомо, що сифонні споруди працюють в умовах підвищених швидкостей і вакууметричних тисків. Повітря в сифон подається під капор, в саму високу його точку, що є значною перевагою сифонних споруд [4]. Нами поставлена задача - підвищення ефективності роботи струминного аератора шахтного типу. Поставлена задача вирішується тим, що струминний аератор шахтного типу, який пропонується, є саме сифонною спорудою. Крім того, після закруглення аераційної труби, по якій рухається водоповітряна суміш, розташована вставка, яка заповнена пористим матеріалом. На Фіг.1 зображений струминний сифонний аератор шахтного типу. 96865 4 Даний аератор має повітропідвідну трубу 1, вставку 2, яка заповнена пористим матеріалом, сопло 3 для пропуску робочої рідини у резервуар та резервуар 4, в який випускається водоповітряна суміш, який являє собою споруду для біологічної очистки стічних вод у відкритих резервуарах з використанням активного мулу, а саме окислювальних каналів, аеротенків, керованих ставків, а також патрубок 5. Струминний сифонний аератор шахтного типу працює наступним чином. Стічна вода подається насосною установкою з великою швидкістю. Повітря подається через повітропідвідну трубу 1, яка виходить із направляючого патрубка. Аераційна труба, по якій рухається водоповітряна суміш, виконана з закругленням, після якого розташована вставка 2, заповнена пористим матеріалом, завдяки чому створюються та рівномірно розподіляються більш дрібні бульбашки повітря. Далі водоповітряна суміш через сопло 3 потрапляє в резервуар 4, який являє собою споруду біологічної очистки стічних вод у відкритих резервуарах з використанням активного мулу, а саме окислювальних каналів, аеротенків, керованих ставків. При відключенні компресора повітря ежектується через патрубок 5. Таким чином, струминний сифонний аератор шахтного типу дозволяє створити високу турбулентність потоків в резервуарі, тим самим підвищивши масообмін аерованої мулової суміші, а також отримати високу ефективність використання газу, зберігаючи низькі енергозатрати. Джерело інформації: 1. Экономия энергии и материалов в процессах очистки сточных вод и обработки осадков. Сб. науч. тр. - М.: изд. ВНИИ "ВОДГЕО" - 1984, 110 с. (с. 72-78). 2. Сивак В.М., Янушевский Н.Е. Аэраторы для очистки природних и сточных вод. - Львов: Вища шк., 1984. - 123 с., ил. (с. 26-32). 3. Попкович Г.С., Репин Б.Н. Системы аэрации сточных вод. - М.: Стройиздат, 1986. - 133 с., ил. (с.64-72). 4. Вопросы инженерной гидравлики, гидрогеологии, гидротехнических сооружений и очистки сточных вод [Сб. ст. Ред. коллегия: Ю.А. ИбадЗаде (отв. ред.) и др.]. Баку, 1971 - 288 с. (с. 158161). 5 Комп’ютерна верстка А. Рябко 96865 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
