Формула / Реферат

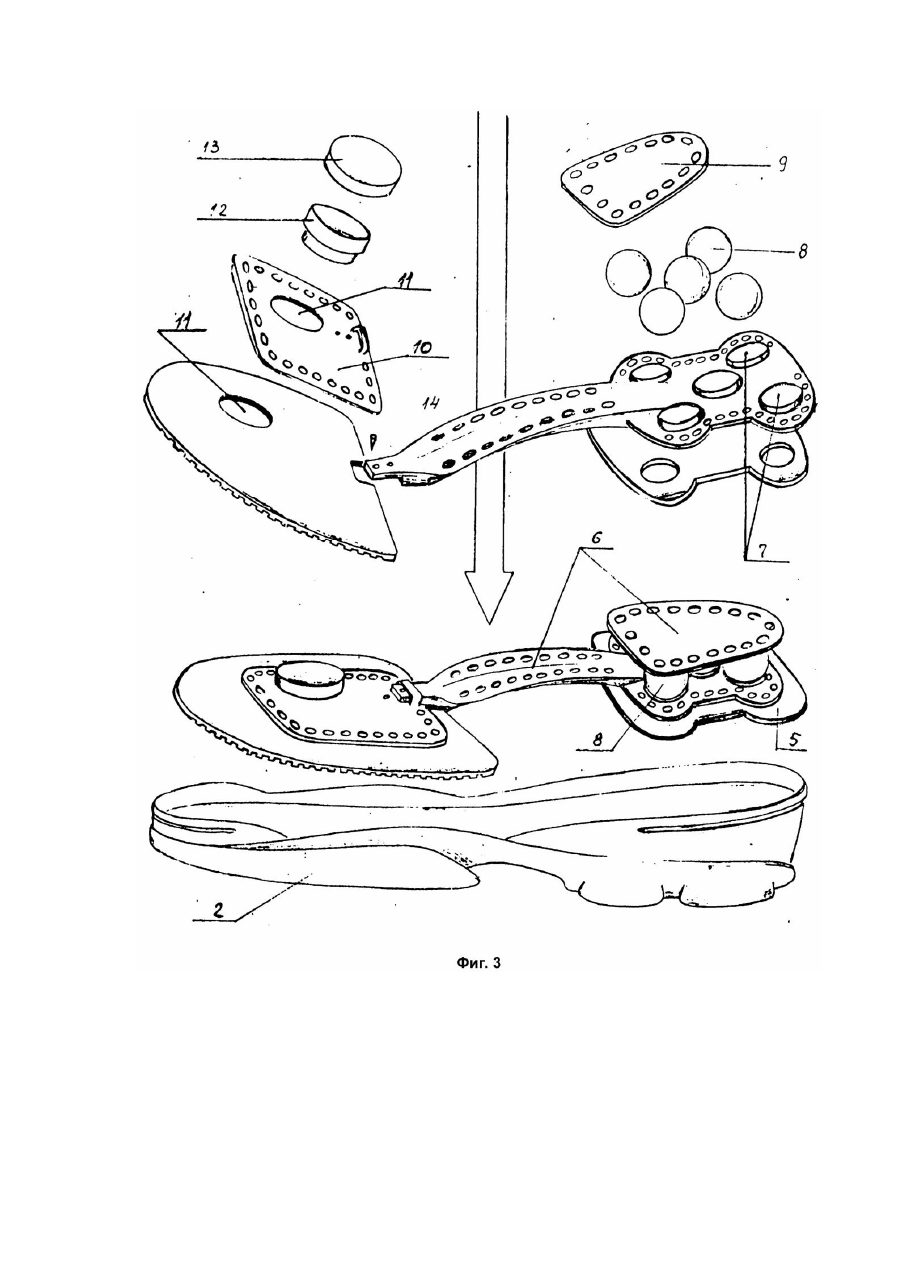

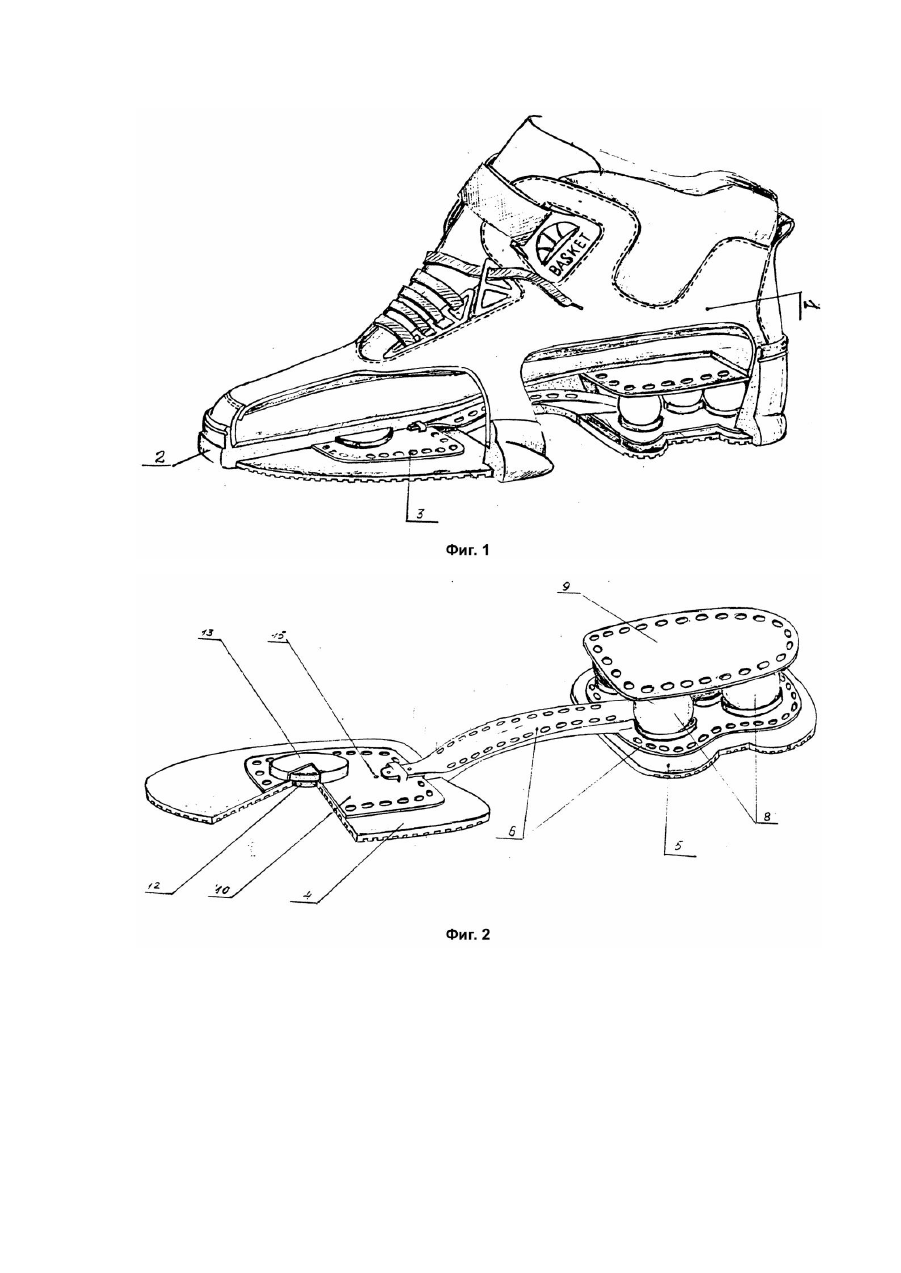

Спортивная обувь, содержащая верх и подо­шву с вмонтированными в нее амортизирующими элементами, отличающаяся тем, что амортизиру­ющий элемент выполнен из пяточно-геленочмой и носочно-пучковой частей, соединенных в единый узел, образующий функциональную систему и ус­тановленный внутри подошвы на износостойкие вставки, пяточно-геленочная часть амортизирую­щего элемента выполнена в виде фигурной пласти­ны с гнездами в пяточной части, на которых установлены упругое элементы, соединена с опор­ной пластиной носочно-пучковой части, в которой расположен поворотный диск, закрывающийся изнутри подошвы крышкой.

Текст

Изобретение относится к производству спортивной обуви и может быть использовано при изготовлении обуви, например для игры в баскетбол. Известны конструкции спортивной обуви, содержащие подошву в которую вмонтированы амортизирующие элементы [1], [2]. Недостатком данных конструкций является то, что в обуви по пат. Франции амортизатор расположен лишь в пяточной част и, а в обуви по пат. ЕВП - в носочной и пяточной частях, но вмонтированы каждый в отдельности, что усложняет сборку обуви и невозможность улучшения эксплуатационных свойств обуви. Известна конструкция спортивной обуви [3], в подошву которой вмонтированы амортизирующие элементы. Обувь имеет промежуточную подошву, которая содержит упругие сферические элементы, вставленные в углубление в носочной и пяточной частях подошвы. Недостатком данной обуви является невозможность обеспечить одновременно ударопоглощающие, релаксационные и опорно-двигательные свойства обуви. В основу изобретения поставлена задача усовершенствования спортивной обуви путем соединения двух амортизирующих элементов в единый узел, образуя функциональную систему, что обеспечит одноврегленно ударопоглощающие, релаксационные и опорно-двигательные свойства обуви. Поставленная задача решается тем, что спортивная обувь содержит подошву с вмонтированным в нее амортизирующим элементом, согласно изобретению амортизирующий элемент состоит из двух частей, соединенных в единый узел, образующий функциональную систему, и установлен внутри подошвы на износостойкие вставки, пяточно-геленочная часть амортизирующего элемента выполнена в виде фигурной пластины с гнездами в пяточной части, на которых установлены упругие элементы, соединена с опорной пластиной носочно-пучковой части в которой расположен поворотный диск, закрывающийся с внутренней части подошвы крышкой. Амортизирующий элемент за счет своей конструкции образующей функциональную систему, которая одновременно создает начальный момент ускорения в момент прыжка и смягчает ударную нагрузку в момент приземления спортсмена, увеличивает сцепление с поверхностью игровой площадки и уменьшает нагрузку на стопу в момент вращения или поворота спортсмена во время тренировочного процесса или соревнований и т.о. буде т способствовать результативности спортсменов. Выполнение амортизирующего элемента из двух частей позволяет унифицировать сборку узла низа обуви. Изобретение поясняется чертежом, где на фиг.1 - представлена спортивная обувь, общий вид с продольным сечением подошвы; на фиг.2 - амортизирующий элемент; на фиг.3 - схема сборки амортизирующего элемента, образующего функциональную систему. Спортивная обувь содержит верх 1 и подошву 2 с амортизирующим элементом, состоящего из пяточно-геленочной и носочно-пучковой частей соединенных в единый узел 3, который установлен внутри подошвы на износостойкие вставки 4 и 5, пяточно-геленочная часть 6 выполнена в виде фигурной пластины с гнездами в пяточной части 7 на которые установлены упругие элементы 8 накрытые верхней площадкой 9, носочно-пучковая часть состоит из опорной пластины 10, с отверстием 11, поворотного диска 12 и крышки поворотного диска 13. Соединены обе части амортизирующего элемента при помощи фиксатора 14 и фиксирующего отверстия 15, образуя функциональную систему. Опорная пластина поворотного диска 10 крепится к носочно-пучковой износостойкой вставке 4 методом горячей вулканизации, в отверстие опорной пластины 11 вставляется поворотный диск 12 и закрывается крышкой поворотного диска 13, пяточно-геленочная часть амортизирующего элемента 6 крепится к пяточной части износостойкой вставки 5 также методом горячей вулканизации и соединяется в единый узел с носочно-пучковой частью с помощью фиксатора 14, который вставляется в фиксирующее отверстие 15, образуя функциональную систему. Соединенный в единый узел амортизирующий элемент вкладывают в пресс-форму и отливают подошвы 2. Затем в гнезда 7, расположенные в пяточной части вкладывают упругие элементы 8, накрывают верхней площадкой 9 и прикрепляют подошву 2 к затянутому на колодке верху обуви 1 клеевым методом. Использование изобретения возможно в условиях фабричного производства и не будет вызывать технологических затруднений при изготовлении обуви.

Дивитися

Додаткова інформація

Назва патенту англійською

Sports footwearsports footwearsports footwear

Автори англійською

Lobza Heorhii Semenovych, Oleinikova Valentyna Vasylivna, Arnautov Oleksandr Oleksandrovych

Назва патенту російською

Спортивная обувь

Автори російською

Лобза Георгий Семенович, Олейникова Валентина Васильевна, Арнаутов Александр Александрович

МПК / Мітки

МПК: A43B 5/00, A43B 13/00

Мітки: взуття, спортивне
