Струмопровідне взуття

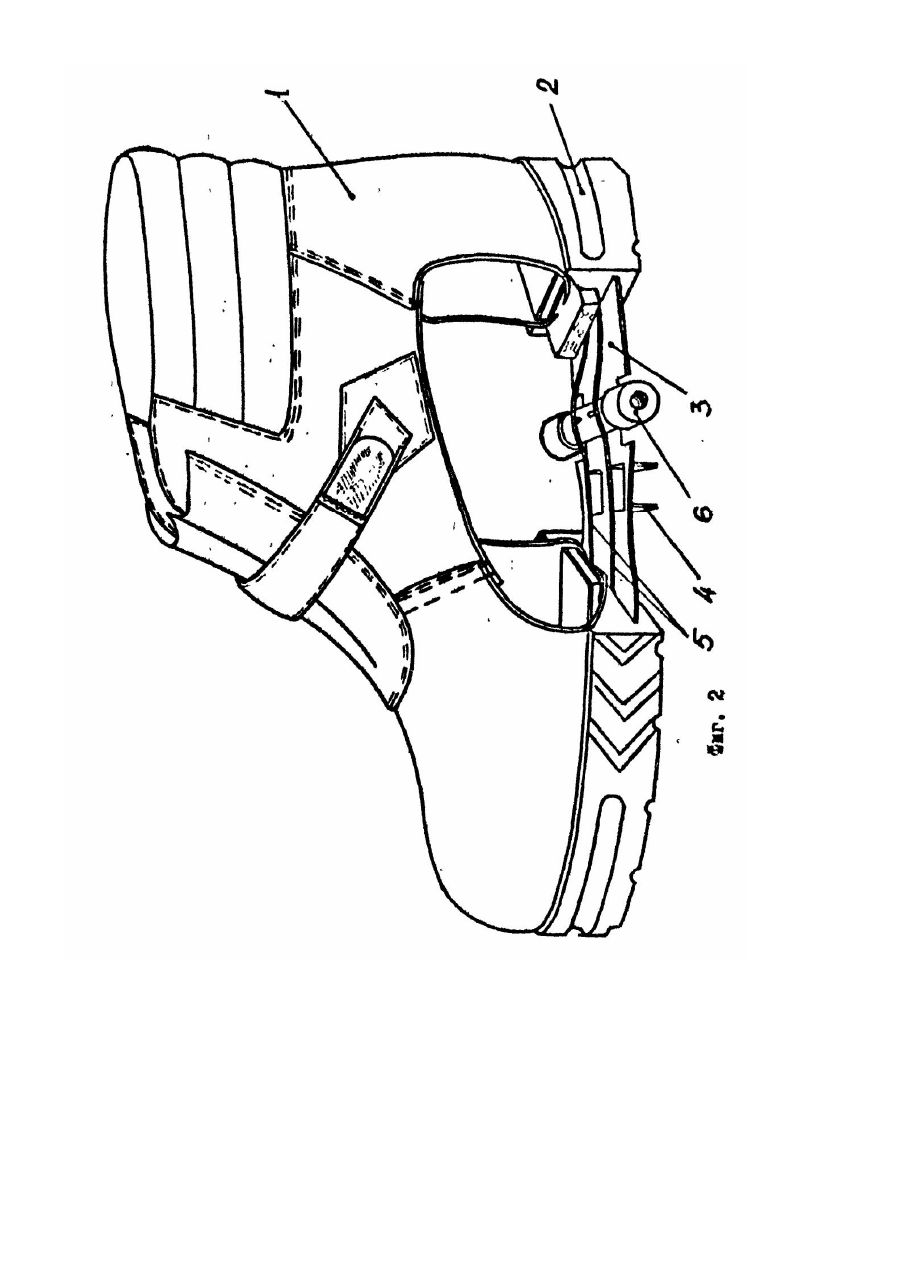

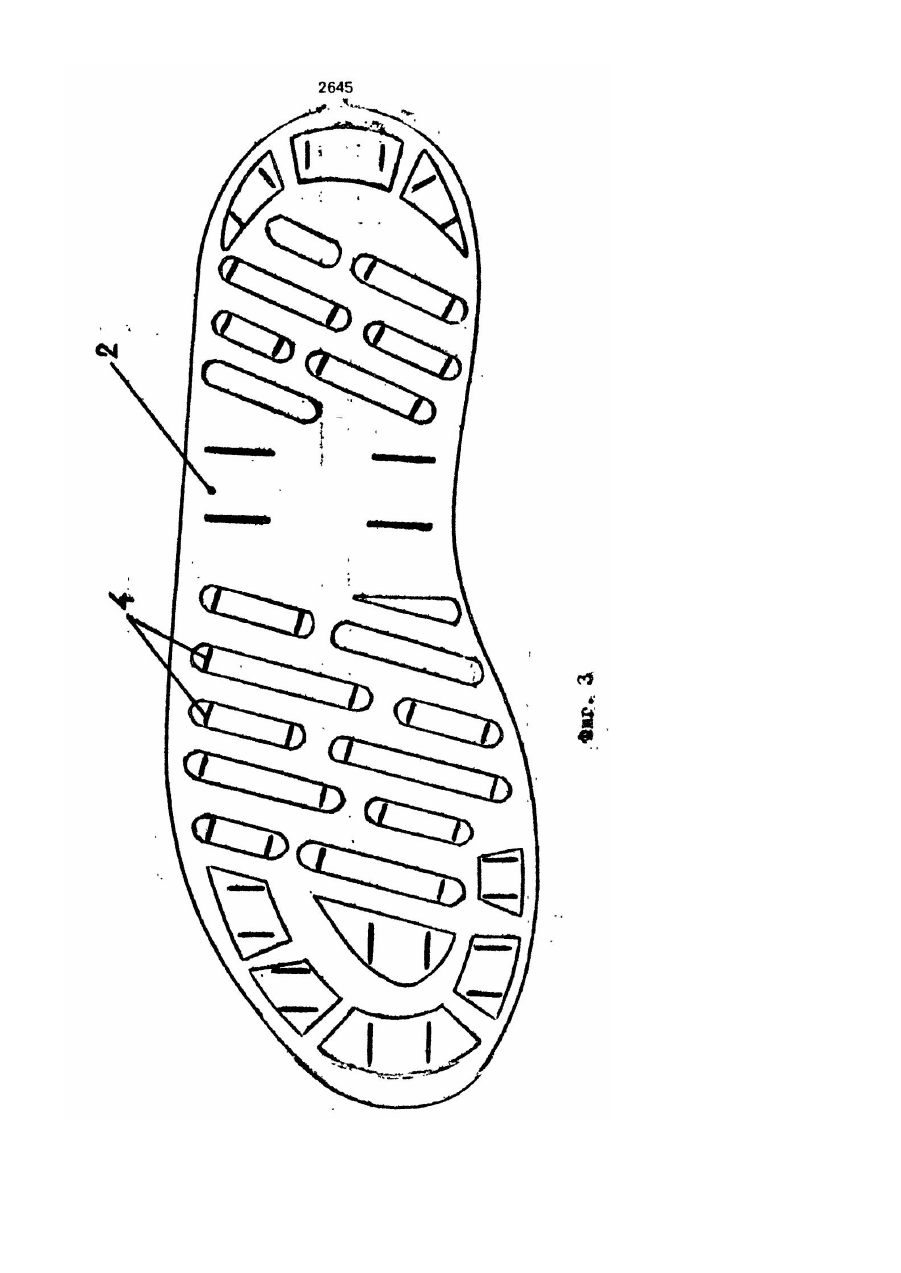

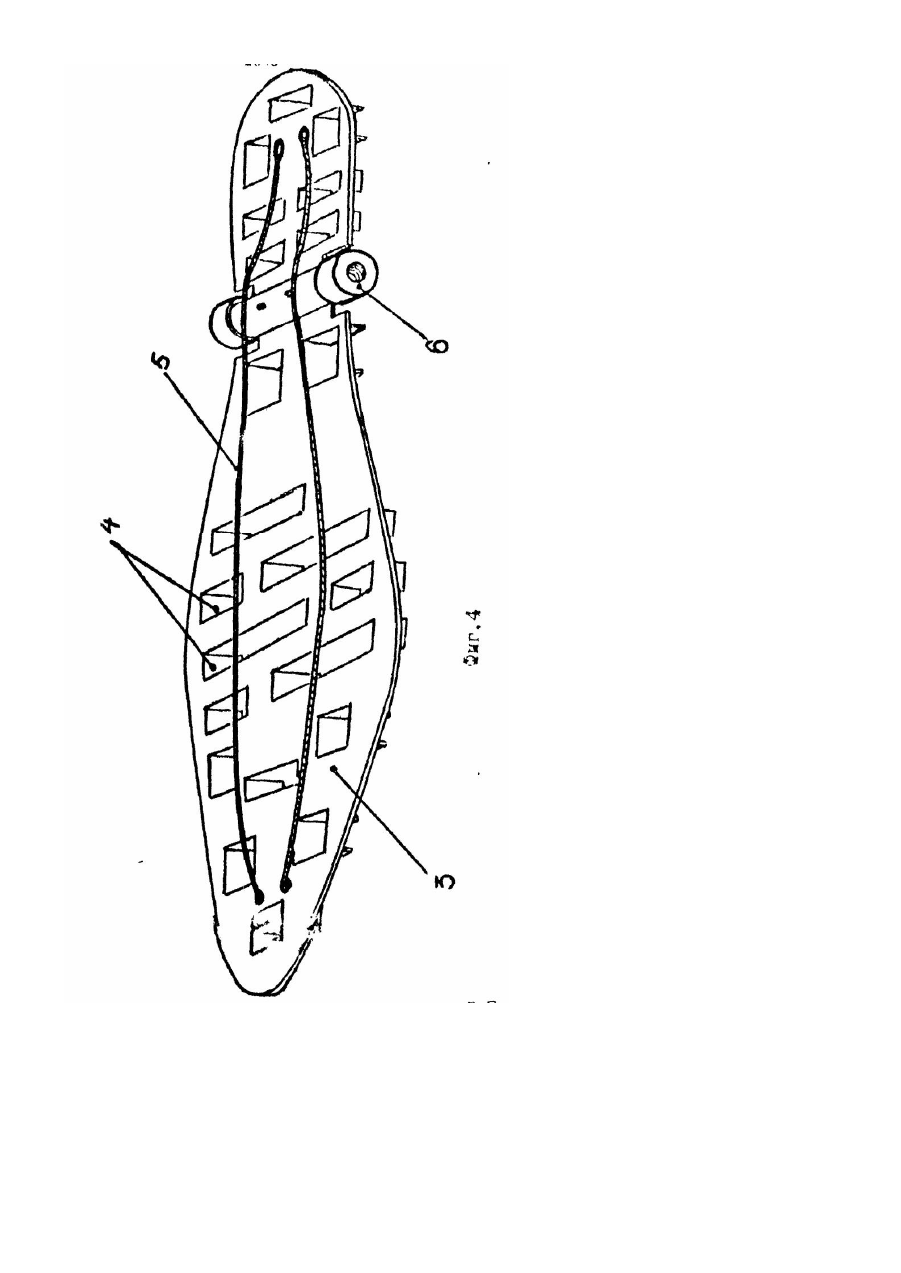

Изобретение относится к производству обуви, применяемой для защиты от воздействия электротоком, и может быть использовано при работе в электроустановках высокого напряжения, например при ремонте контактной сети железнодорожного транспорта. Известна конструкция токопроводящей обуви, в подошву которой вмонтированы электропроводящие элементы [1]. Обувь имеет сложную конструкцию подошвы. внутренний слой которой выполнен из электропроводного кожкартона, наружный - из электропроводного ПВХ и соединены электропроводящими элементами также из электропроводного ПВХ. Подошва предназначена для обуви, обеспечивающей непосредственный проводящий контакт ноги с землей для снятия статического электричества, накопленного телом человека. Недостатком известной конструкции является низкое защитное свойство, т.к. невозможно обеспечить надежность и безопасность при обслуживании работающих в электроустановках высокого напряжения. Задачей изобретения является разработка такой токопроводящей обуви, которая благодаря усовершенствованию конструкции электропроводящего элемента, позволит увеличить величину проходящего тока через систему "одежда-обувь", чем обеспечит надежную защиту человека от поражения электрическим током при работе в установках высокого напряжения. Поставленная задача решена таким образом, что электропроводящий элемент выполнен в виде пластины, по периметру которой установлен электропроводник, а в голеночно-пяточной части пластины жестко закреплена трубка, на обоих концах которой с внутренней стороны выполнена резьба для соединения с электроконтактными разъемами, соединяющих спецодежду с обувью. При этом прохождение электрического тока обеспечивается за счет электропроводящего элемента, выполненного в виде пластины с отгибами в виде лепестков. выступающи х за ходовую поверхность подошвы, электропроводника и трубки, жестко закрепленной в голеночно-пяточной части пластины, соединяющей обувь со спецодеждой посредством электроконтактных разъемов, что позволяет увеличить величину проходящего тока через систему "одежда- ' обувь" и таким образом обеспечить надежность защиты человека от поражения электрическим током. Выполнение электропроводящего элемента в виде пластины с отгибами в виде лепестков, выступающих \ за ходовую поверхность подошвы, обеспечивает постоянный контакт с опорной поверхностью для отвода электрического тока в землю. Трубка, которая жестко закреплена в голеночно-пяточной части пластины с : внутренней резьбой, соединяет спецодежду с обувью посредством электроконтактных разъемов по которым проходит электрический ток, поступает в электропроводник и через лепестки пластины уходит в землю. Изобретение поясняется чертежом, где на фиг.1 - изображен общий вид обуви; на фиг.2 - то же, продольное сечение; на фиг.3 - подошва с электропроводящим элементом с наружной стороны, т.е. с ходовой поверхности; на фиг.4 - электропроводящий элемент. Токопроводящая обувь содержит верх 1, подошву 2 и вмонтированный в нее электропроводящий элемент 3 в виде пластины с отгибами в виде лепестков 4, по периметру пластины установлен электропроводник 5, а в голеночно-пяточной части жестко закреплена трубка 6 с внутренней стороны которой выполнена резьба для электроконтактных разъемов, соединяющих спецодежду (штанину брюк) с обувью. При изготовлении обуви основная стелька дублируется с резиновой прокладкой для дополнительной защиты стопы человека от попадания электрозарядов. Заготовку верха 1, одетую на колодку в литьевом агрегате, опускают в пресс-форму, в которой расположен электропроводящий элемент 3, выполненный в виде пластины с отгибами в виде лепестков 4, расположенных соответственно по рисунку протектора на ходовой поверхности подошвы. По периметру пластины установлен электропроводник 5, а в голеночно-пяточной части пластины жестко закреплена трубка 6. Электропроводящий элемент 3 устанавливается на пуансон пресс-формы таким образом, чтобы отогнутые лепестки 4 совпали с углублениями протектора подошвы. Электропроводящий элемент 3 в виде пластины выполнен из материала с удельным сопротивлением 0,001-0,01 Ом (например медь), расположен на глубине 8-10 мм от ходовой поверхности подошвы, для того, чтобы лепестки 4 выступали по всей ходовой поверхности подошвы 2 для осуществления контакта с опорной поверхностью во всех фазах передвижения обслуживающего. Длина трубки, закрепленной в голеночно-пяточной части пластины, должна быть меньше ширины пресс-формы на 2-3 мм. В пресс-форму производится впрыскивание массы, образующей низ обуви. При обслуживании рабочий одевает предлагаемую обувь и посредством электроконтактных разъемов соединяет спецодежду (штанину брюк) с обувью и т.о. электрический ток, проходящий через спецодежду поступает в электроконтактный разъем, затем через трубку, жестко закрепленную в голеночно-пяточной части пластины, электропроводник и пластину с отгибами в виде лепестков уходит в землю. Повышаются защитные свойства обуви за счет увеличения величины проходящего тока через систему средств индивидуальной защиты "защитная одежда - обувь", а также увеличивается долговечность эксплуатации обуви при одновременном обеспечении безопасности благодаря наличию электопроводника, который обеспечивает надежный контакт в случае вы хода из строя (перелома) пластины.
