Спосіб (варіанти) естафетної передачі між базовими станціями

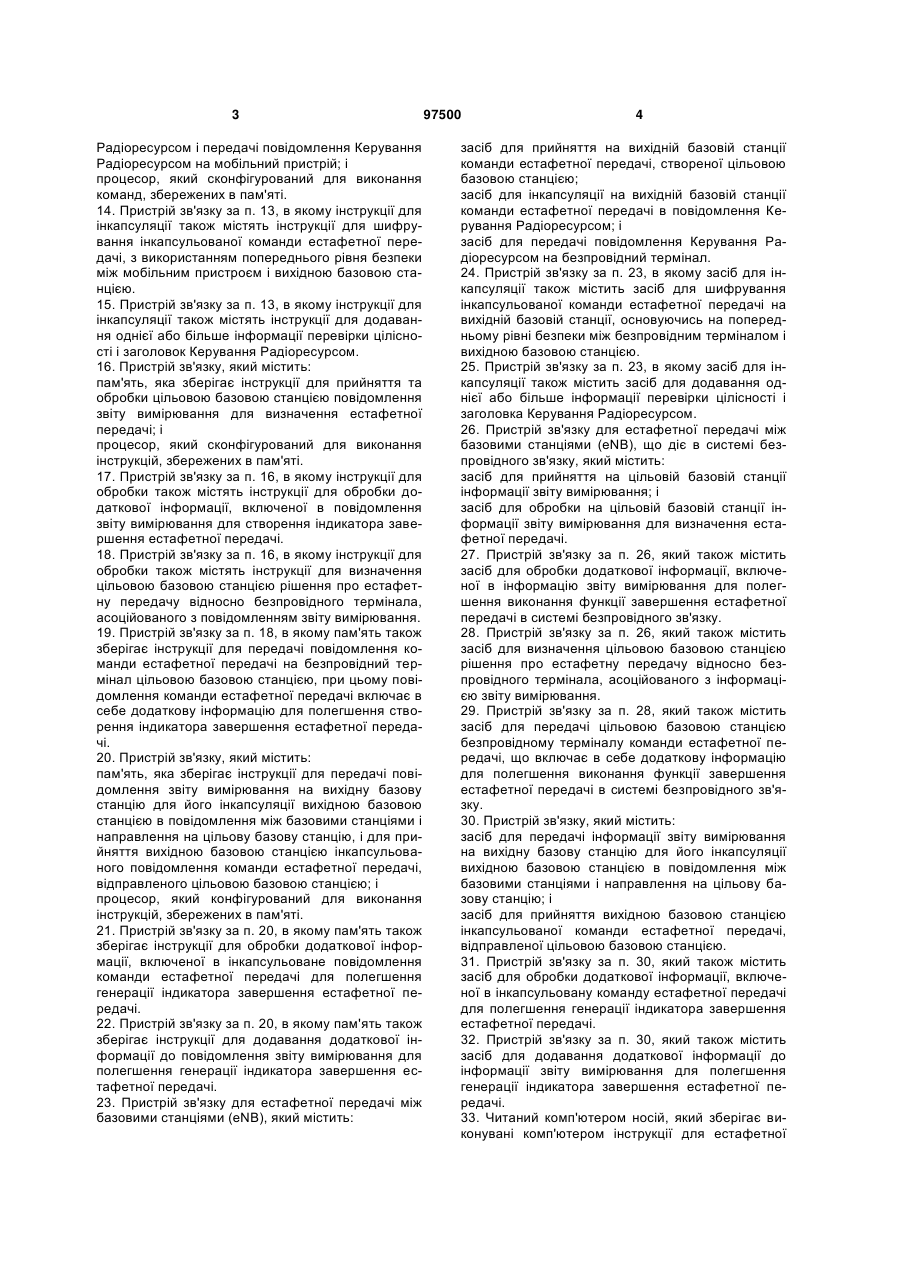

1. Спосіб естафетної передачі між базовими станціями (eNB) у системі безпровідного зв'язку, що містить етапи, на яких: приймають на вихідній базовій станції повідомлення команди естафетної передачі, створене цільовою базовою станцією; інкапсулюють на вихідній базовій станції повідомлення команди естафетної передачі в повідомлення Керування Радіоресурсом; і передають повідомлення Керування Радіоресурсом на безпровідний термінал. 2. Спосіб за п. 1, який містить також етап, на якому шифрують на вихідній базовій станції інкапсульоване повідомлення команди естафетної передачі, основуючись на існуючому раніше рівні безпеки між безпровідним терміналом і вихідною базовою станцією. 3. Спосіб за п. 1, в якому етап інкапсуляції також містить додавання вихідною базовою станцією інформації цілісності до повідомлення команди естафетної передачі. 4. Спосіб за п. 1, в якому етап інкапсуляції також містить додавання заголовка Керування Радіоресурсом. 5. Спосіб за п. 4, в якому заголовок Керування Радіоресурсом включає в себе принаймні один з селекторів повідомлення та ідентифікаторів транзакції. 6. Спосіб естафетної передачі між базовими станціями (eNB) у системі безпровідного зв'язку, що містить етапи, на яких: приймають на цільовій базовій станції інформацію звіту вимірювання; і 2 (19) 1 3 Радіоресурсом і передачі повідомлення Керування Радіоресурсом на мобільний пристрій; і процесор, який сконфігурований для виконання команд, збережених в пам'яті. 14. Пристрій зв'язку за п. 13, в якому інструкції для інкапсуляції також містять інструкції для шифрування інкапсульованої команди естафетної передачі, з використанням попереднього рівня безпеки між мобільним пристроєм і вихідною базовою станцією. 15. Пристрій зв'язку за п. 13, в якому інструкції для інкапсуляції також містять інструкції для додавання однієї або більше інформації перевірки цілісності і заголовок Керування Радіоресурсом. 16. Пристрій зв'язку, який містить: пам'ять, яка зберігає інструкції для прийняття та обробки цільовою базовою станцією повідомлення звіту вимірювання для визначення естафетної передачі; і процесор, який сконфігурований для виконання інструкцій, збережених в пам'яті. 17. Пристрій зв'язку за п. 16, в якому інструкції для обробки також містять інструкції для обробки додаткової інформації, включеної в повідомлення звіту вимірювання для створення індикатора завершення естафетної передачі. 18. Пристрій зв'язку за п. 16, в якому інструкції для обробки також містять інструкції для визначення цільовою базовою станцією рішення про естафетну передачу відносно безпровідного термінала, асоційованого з повідомленням звіту вимірювання. 19. Пристрій зв'язку за п. 18, в якому пам'ять також зберігає інструкції для передачі повідомлення команди естафетної передачі на безпровідний термінал цільовою базовою станцією, при цьому повідомлення команди естафетної передачі включає в себе додаткову інформацію для полегшення створення індикатора завершення естафетної передачі. 20. Пристрій зв'язку, який містить: пам'ять, яка зберігає інструкції для передачі повідомлення звіту вимірювання на вихідну базову станцію для його інкапсуляції вихідною базовою станцією в повідомлення між базовими станціями і направлення на цільову базову станцію, і для прийняття вихідною базовою станцією інкапсульованого повідомлення команди естафетної передачі, відправленого цільовою базовою станцією; і процесор, який конфігурований для виконання інструкцій, збережених в пам'яті. 21. Пристрій зв'язку за п. 20, в якому пам'ять також зберігає інструкції для обробки додаткової інформації, включеної в інкапсульоване повідомлення команди естафетної передачі для полегшення генерації індикатора завершення естафетної передачі. 22. Пристрій зв'язку за п. 20, в якому пам'ять також зберігає інструкції для додавання додаткової інформації до повідомлення звіту вимірювання для полегшення генерації індикатора завершення естафетної передачі. 23. Пристрій зв'язку для естафетної передачі між базовими станціями (eNB), який містить: 97500 4 засіб для прийняття на вихідній базовій станції команди естафетної передачі, створеної цільовою базовою станцією; засіб для інкапсуляції на вихідній базовій станції команди естафетної передачі в повідомлення Керування Радіоресурсом; і засіб для передачі повідомлення Керування Радіоресурсом на безпровідний термінал. 24. Пристрій зв'язку за п. 23, в якому засіб для інкапсуляції також містить засіб для шифрування інкапсульованої команди естафетної передачі на вихідній базовій станції, основуючись на попередньому рівні безпеки між безпровідним терміналом і вихідною базовою станцією. 25. Пристрій зв'язку за п. 23, в якому засіб для інкапсуляції також містить засіб для додавання однієї або більше інформації перевірки цілісності і заголовка Керування Радіоресурсом. 26. Пристрій зв'язку для естафетної передачі між базовими станціями (eNB), що діє в системі безпровідного зв'язку, який містить: засіб для прийняття на цільовій базовій станції інформації звіту вимірювання; і засіб для обробки на цільовій базовій станції інформації звіту вимірювання для визначення естафетної передачі. 27. Пристрій зв'язку за п. 26, який також містить засіб для обробки додаткової інформації, включеної в інформацію звіту вимірювання для полегшення виконання функції завершення естафетної передачі в системі безпровідного зв'язку. 28. Пристрій зв'язку за п. 26, який також містить засіб для визначення цільовою базовою станцією рішення про естафетну передачу відносно безпровідного термінала, асоційованого з інформацією звіту вимірювання. 29. Пристрій зв'язку за п. 28, який також містить засіб для передачі цільовою базовою станцією безпровідному терміналу команди естафетної передачі, що включає в себе додаткову інформацію для полегшення виконання функції завершення естафетної передачі в системі безпровідного зв'язку. 30. Пристрій зв'язку, який містить: засіб для передачі інформації звіту вимірювання на вихідну базову станцію для його інкапсуляції вихідною базовою станцією в повідомлення між базовими станціями і направлення на цільову базову станцію; і засіб для прийняття вихідною базовою станцією інкапсульованої команди естафетної передачі, відправленої цільовою базовою станцією. 31. Пристрій зв'язку за п. 30, який також містить засіб для обробки додаткової інформації, включеної в інкапсульовану команду естафетної передачі для полегшення генерації індикатора завершення естафетної передачі. 32. Пристрій зв'язку за п. 30, який також містить засіб для додавання додаткової інформації до інформації звіту вимірювання для полегшення генерації індикатора завершення естафетної передачі. 33. Читаний комп'ютером носій, який зберігає виконувані комп'ютером інструкції для естафетної 5 передачі між базовими станціями (eNB), які містять: перший набір інструкцій для прийняття вихідною базовою станцією повідомлення команди естафетної передачі, створеного цільовою базовою станцією; і другий набір інструкцій для інкапсуляції вихідною базовою станцією повідомлення команди естафетної передачі в повідомлення Керування Радіоресурсом; і додатковий набір інструкцій для передач повідомлення Керування Радіоресурсом на безпровідний термінал. 34. Читаний комп'ютером носій за п. 33, який також містить третій набір інструкцій для шифрування інкапсульованого повідомлення команди естафетної передачі, на основі попереднього рівня безпеки між мобільним пристроєм і вихідною базовою станцією. 35. Читаний комп'ютером носій за п. 33, який також містить четвертий набір інструкцій для додавання однієї або більше інформації захисту цілісності і заголовка Керування Радіоресурсом. 36. Читаний комп'ютером носій, який зберігає виконувані комп'ютером інструкції для естафетної передачі між базовими станціями (eNB), які містять: перший набір інструкцій для прийняття на цільовій базовій станції повідомлення звіту вимірювання; і другий набір інструкцій для обробки на цільовій базовій станції повідомлення звіту вимірювання для визначення естафетної передачі. 37. Читаний комп'ютером носій за п. 36, який також містить третій набір інструкцій для обробки додаткової інформації, включеної в повідомлення звіту вимірювання для полегшення генерації індикатора завершення естафетної передачі. 38. Читаний комп'ютером носій за п. 36, який також містить четвертий набір інструкцій для генерації цільовою базовою станцією рішення про естафетну передачу відносно мобільного пристрою, асоційованого з повідомленням звіту вимірювання. 39. Читаний комп'ютером носій за п. 38, який також містить п'ятий набір інструкцій для передачі команди естафетної передачі на мобільний пристрій цільовою базовою станцією, команда естафетної передачі, що включає в себе додаткову інформацію для полегшення генерації індикатора завершення естафетної передачі. 40. Пристрій зв'язку для естафетної передачі між базовими станціями (eNB) в системі безпровідного зв'язку, який містить: процесор, сконфігурований для: прийняття на вихідній базовій станції повідомлення команди естафетної передачі, створеної цільовою базовою станцією, і інкапсуляції на вихідній базовій станції повідомлення команди естафетної передачі в повідомлення Керування Радіоресурсом; і передачі повідомлення Керування Радіоресурсом на безпровідний термінал; і 97500 6 пам'ять, з'єднану з процесором. 41. Пристрій зв'язку за п. 40, в якому процесор також сконфігурований для шифрування інкапсульованого повідомлення команди естафетної передачі з використанням попереднього рівня безпеки між абонентською установкою і вихідною базовою станцією. 42. Пристрій зв'язку за п. 40, в якому процесор також сконфігурований для додавання принаймні однієї інформації захисту цілісності і заголовка Керування Радіоресурсом. 43. Пристрій зв'язку для естафетної передачі між базовими станціями (eNB) в системі безпровідного зв'язку, який містить: процесор, сконфігурований для: прийняття на цільовій базовій станції повідомлення звіту вимірювання, і обробки на цільовій базовій станції повідомлення звіту вимірювання для визначення естафетної передачі; і пам'ять, з'єднану з процесором. 44. Пристрій зв'язку за п. 43, в якому процесор також сконфігурований для витягання додаткової інформації, включеної в повідомлення звіту вимірювання, для полегшення генерації індикатора завершення естафетної передачі. 45. Пристрій зв'язку за п. 43, в якому процесор також сконфігурований для визначення цільовою базовою станцією рішення про естафетну передачу відносно мобільного пристрою, асоційованого з повідомленням звіту вимірювання. 46. Пристрій зв'язку за п. 45, в якому процесор також сконфігурований для передачі цільовою базовою станцією мобільному пристрою команди естафетної передачі, що включає в себе додаткову інформацію для полегшення генерації індикатора завершення естафетної передачі. 47. Пристрій зв'язку в системі безпровідного зв'язку, який містить: процесор, сконфігурований для: передачі повідомлення звіту вимірювання на вихідну базову станцію для його інкапсуляції вихідною базовою станцією в повідомлення між базовими станціями і направлення цільовій базовій станції; і прийняття вихідною базовою станцією інкапсульованого повідомлення команди естафетної передачі, відправленої цільовою базовою станцією; і пам'ять, з'єднану з процесором. 48. Пристрій зв'язку за п. 47, в якому процесор також сконфігурований для обробки додаткової інформації, включеної в інкапсульоване повідомлення команди естафетної передачі для полегшення генерації індикатора завершення естафетної передачі в системі безпровідного зв'язку. 49. Пристрій зв'язку за п. 47, в якому процесор також сконфігурований для додавання додаткової інформації до повідомлення звіту вимірювання для полегшення генерації індикатора завершення естафетної передачі в системі безпровідного зв'язку. 7 Дана заявка підтверджує пріоритет згідно з 35 U.S.C. секції 119 тимчасової заявки США 60/863,791 поданої 31 Жовтня 2006 з назвою «Спосіб естафетної передачі між ENB», причому зміст згаданої тимчасової заявки включений тут з посиланням. Подальший опис має відношення в цілому до безпровідного зв'язку і, більш конкретно, до механізму естафетної передачі між базовими станціями (eNB). Системи безпровідного зв'язку широко використовуються для надання різних видів зв'язку; наприклад, голос і/або дані можуть бути передані через такі системи безпровідного зв'язку. Типова система безпровідного зв'язку, або мережа, може забезпечити множинний доступ користувача до одного або більше загальнодоступних ресурсів. Наприклад, ці системи можуть бути системами колективного доступу, здатними підтримувати зв'язок з багатьма користувачами, спільно використовуючи доступні системні ресурси (наприклад, смугу пропускання і передавальну потужність). Приклади таких систем колективного доступу включають в себе системи множинного доступу з кодовим розділенням каналів (CDMA), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи Проекту Партнерства 3-го Покоління (3GPP) мереж стандарту Довгострокового Розвитку (LTE) і системи множинного доступу з ортогональним частотним розділенням (OFDMA). В цілому, безпровідна система зв'язку колективного доступу може підтримувати одночасний зв'язок для багатьох безпровідних терміналів. Кожний термінал зв'язується з однією або більше базовими станціями за допомогою передач по прямих і зворотних з'єднаннях. Під прямим з'єднанням (або низхідним з'єднанням (DL)) розуміється з'єднання зв'язку з базових станцій до терміналів, а під зворотним з'єднанням (або висхідним з'єднанням (UL)) - з'єднання зв'язку від терміналів до базових станцій. Такі з'єднання зв'язку можуть бути встановлені за допомогою «один-в-один-з», «багато-в-один-з» або «багато-в-багато-з» (ΜΙΜΟ) систем. Система ΜΙΜΟ використовує набір (Nt) передавальних антен і набір (№) приймальних антен для передачі даних. Канал ΜΙΜΟ, сформований за допомогою Nt передавальних і Nr приймальних антен може бути розкладений на Ns незалежних каналів, які також згадуються як просторові канали, де Ns 3) також можливі відповідно до різних аспектів. Стільник 802 включає в себе перший сектор, сектор І 810, другий сектор, сектор II 812, і третій сектор, сектор III 814. У кожного сектора 810, 812, 814 є дві секторних межових ділянки; кожна межова ділянка розділена між двома суміжними секторами. Секторні межові ділянки надають можливість інтерференції сигналу між сигналами, переданими базовими станціями в сусідніх секторах. Лінія 816 представляє секторну межову ділянку між сектором І 810 і сектором II 812; лінія 818 представляє секторну межову ділянку між сектором II 812 і сектором III 814; рядок 820 представляє секторну межову ділянку між сектором III 814 і сектором І 810. Точно так само стільник Μ 804 включає в себе перший сектор, сектор І 822, другий сектор, сектор II 824 і третій сектор, сектор III 826. Лінія 828 представляє секторну межову ділянку між сектором І 822 і сектором II 824; лінія 830 представляє секторну межову ділянку між сектором II 824 і сектором III 826; лінія 832 представляє межову ділянку між сектором III 826 і сектором І 822. Стільник І 802 включає в себе базову станцію (BS), базову станцію І 806 і множину кінцевих пристроїв (ENs) (наприклад, безпровідні термінали) в кожному секторі 810, 812, 814. Сектор І 810 включає в себе EN (1) 836 і EN (X) 838, зв'язані з BS 806 за допомогою безпровідних з'єднань 840, 842, відповідно; сектор II 812 включає в себе EN (1') 844 і EN (X') 846 зв'язаних з BS 806 за допомогою безпровідних з'єднань 848, 850, відповідно; сектор III 814 включає в себе EN (1") 852 і EN (X") 854 зв'язаних з BS 806 за допомогою безпровідних з'єднань 856, 858, відповідно. Аналогічно, стільник М. 804 включає в себе базову станцію Μ 808, і множину кінцевих пристроїв (ENs) в кожному секторі 822, 824, 826. Сектор І 822 включає в себе EN (1) 836' і EN (X) 838' зв'язаних з BS Μ 808 за допомогою безпровідних з'єднань 840', 842', відповідно; сектор II 824 включає в себе ΕΝ (1') 844' і ΕΝ (X') 846' зв'язаних з BS Μ 808 за допомогою безпровідних з'єднань 848', 850', відповідно; сектор 3 826 включає в себе ΕΝ (1") 852' та ΕΝ (X") 854' зв'язаних з BS 808 за допомогою безпровідних з'єднань 856', 858', відповідно. Система 800 також включає в себе мережний вузол 860, який зв'язаний з BS І 806 і BS Μ 808 за допомогою безпровідних з'єднань 862, 864, відповідно. Мережний вузол 860 також з'єднаний з іншими мережними вузлами, наприклад, з іншими базовими станціям, ААА серверними вузлами, проміжними вузлами, маршрутизаторами тощо, і Інтернетом через мережне з'єднання 866. Мережні з'єднання 862, 864, 866 можуть бути, наприклад, волоконно-оптичними кабелями. Кожний кінцевий 97500 28 пристрій, наприклад, ΕΝ (1) 836 може бути безпровідним терміналом, що включає в себе трансмітер і ресивер. Безпровідні термінали, наприклад, ΕΝ (1) 836 можуть переміщатися в системі 800 і можуть спілкуватися через радіолінії з базовою станцією в стільнику, в якому в цей час розташовуються. Безпровідні термінали, (WTs), наприклад, EN (1) 836, можуть здійснювати радіозв'язок через вузол, наприклад, з іншими WTs в системі 800 або поза системою 800 через базову станцію, наприклад, BS 806, і/або мережний вузол 860. WTs, наприклад, EN (1) 836 можуть бути мобільними пристроями зв'язку, такими як стільникові телефони, персональні цифрові секретарі з безпровідними модемами, тощо. Відповідні базові станції або їх частини можуть виконувати різні методики вихідної і цільової базової станції, описані тут відносно естафетної передачі між базовими станціями і генерації індикатора завершення естафетної передачі. Безпровідні термінали, або їх частини, можуть використовувати представлені механізми для полегшення естафетної передачі між базовими станціями і генерації індикатора завершення естафетної передачі, згідно з різними аспектами, представленими тут. Фіг.9 пояснює систему, яка може бути використана в зв'язку з механізмом естафетної передачі між базовими станціями. Система 900 містить базову станцію 902 з ресивером 910, який приймає сигнал(и) від одного або більше користувацьких пристроїв 904 за допомогою однієї або більше приймальних антен 906 і передає одному або більше користувацькому пристрою 904 за допомогою ряду передавальних антен 908. В одному прикладі, приймальні антени 906 і передавальні антени 908 можуть бути реалізовані, використовуючи єдиний набір антен. Ресивер 910 може приймати інформацію від приймальних антен 906 та експлуатаційно зв'язаний з демодулятором 912, який демодулює прийняту інформацію. Ресивер 910 може бути, наприклад, гребінчастим ресивером (наприклад, методика, коли індивідуально обробляються компоненти багатопроменевого сигналу, використовуючи множину кореляторів смуги немодульованих частот...), ресивер на основі MMSE, або який-небудь інший підходящий ресивер, для розділення користувацьких пристроїв, що обслуговуються, як буде оцінено фахівцем в даній галузі. Наприклад, декілька ресиверів можуть використовуватися (наприклад, один на приймальну антену), і такі ресивери можуть взаємодіяти один з одним, для надання поліпшеної оцінки користувацьких даних. Демодульовані символи аналізуються процесором 914 подібно до процесора 1106, описаного нижче в зв'язку з Фіг.11, і з'єднаного з пам'яттю 916, яка зберігає інформацію, зв'язану з призначенням користувацьких пристроїв, пошуковими таблицями, що відноситься до цього тощо. Вивід ресивера для кожної антени може бути спільно оброблений ресивером 910 і/або процесором 914. Модулятор 918 може мультиплексувати сигнал для передачі трансмітером 920 через передавальні антени 908 на користувацькі пристрої 904. 29 Фіг. 10 пояснює приклад базової станції 1000 відповідно до різних аспектів даного винаходу. Базова станція 1000 або її частини реалізує різні аспекти даного винаходу. Наприклад, базова станція 1000 може виконувати направлення та інкапсуляцію, так само як випустити команду естафетної передачі, згідно з різними аспектами винаходу. Базова станція 1000 може використовуватися як будь-яка з базових станцій 806, 808 із системи 800 на Фіг.8. Базова станція 1000 включає в себе ресивер 1002, трансмітер 1004, процесор 1006, наприклад, CPU, інтерфейс 1008 вводу-виводу і пам'ять 1010, з'єднані разом шиною 1009, по якій різні елементи 1002, 1004, 1006, 1008, і 1010 можуть обмінятися даними та інформацією. Секторна антена 1003, з'єднана з ресивером 1002, використовується для прийняття даних та інших сигналів, наприклад, канальних звітів, від безпровідних терміналів в кожному секторі в межах стільника базової станції і може містити одну, або більше приймальних антен. Секторна антена 1005, з'єднана з трансмітером 1004, використовується для передачі даних та інших сигналів, наприклад, керуючих сигналів, пробних сигналів, сигнали маяка тощо, до безпровідних терміналів 1200 (див. Фіг. 12) в межах кожного сектора стільника базової станції. У різних аспектах, базова станція 1000 може використовувати декілька ресиверів 1002 і декілька трансмітерів 1004, наприклад, індивідуальний ресивер 1002 для кожного сектора та індивідуального трансмітер 1004 для кожного сектора. Процесор 1006, може бути, наприклад, універсальний центральний модуль обробки (CPU). Процесор 1006 керує операціями базової станції 1000, виконуючи одну або більше підпрограм 1018, що збережені в пам'яті 1010 і реалізують способи. Інтерфейс вводу-виводу 1008, що надає зв'язок з іншими мережними вузлами, з'єднує базову станцію 1000 з іншими базовими станціями, маршрутизаторами доступу, вузлами серверів ААА тощо, іншими мережами та Інтернет. Пам'ять 1010 включає в себе підпрограми 1018 і дані/інформацію 1020. Дані/інформації 1020 включають в себе дані 1036, інформацію 1038 про послідовність розподілу підмножин сигналу, які включають в себе інформацію 1040 про час символу смуги прямого каналу та інформацію 1042 сигналу прямого каналу, і дані/інформацію 1044 безпровідного термінала (WT), які включають в себе декілька наборів WT інформації: WT 1 інформація 1046 і WT N інформація 1060. Кожний набір WT інформації, наприклад, WT 1 інформація 1046, включає в себе дані 1048, ідентифікатор 1050 термінала, ідентифікатор 1052 сектора, інформацію 1054 зворотного каналу, інформацію 1056 прямого каналу і інформацію 1058 стану. Підпрограми 1018 включають в себе підпрограми 1022 зв'язку і підпрограми 1024 керування базовою станцією. Підпрограми 1024 керування базовою станцією включають в себе модуль 1026 планувальника і підпрограми 1028 сигналу, що включають в себе підпрограму 1030 розподілу підмножини частоти для періодів виділення смуги, іншу підпрограму 1032 перемикання розподілу 97500 30 сигналу прямого каналу для інших періодів символів, наприклад, періоди відсутності смуги, і підпрограми 1034 перемикання. Дані 1036 включають в себе дані до передачі, які будуть передані в кодер 1014 з трансмітера 1004 для кодування до передачі до WTs, і прийнятих даних від WTs, які були оброблені декодером 1012 з ресивера 1002 після прийому. Інформація 1040 часу виділення смуги прямого каналу включає в себе інформацію структури кадрової синхронізації, таку як суперслот, слот перемикання і ультраслот структурну інформацію та інформацію, що визначає, чи є даний період періодом виділення смуги, і якщо так, індекс періоду виділення смуги і чи є виділення смуги точкою скидання, щоб завершити послідовність розподілу підмножини частоти, що використовується базовою станцією. Інформація 1042 сигналу прямого каналу містить інформацію, яка включає в себе несучу частоту, призначену базовою станцією 1000, кількість і частоту сигналів, набір підмножин сигналу, які будуть розподілені по періодах виділення смуги, і інші стільникові і секторні конкретні значення, такі як кут, індекс кута і тип сектора. Дані 1048 можуть включати в себе дані, які WT1 1200 прийняв через вузол, дані, які WT1 1200 хоче передати вузлу, і інформацію зворотного зв'язку про якість прямого каналу. Ідентифікатор 1050 термінала є призначений базовою станцією 1000 ідентифікатор, який ідентифікує WT1 1200. Ідентифікатор 1052 сектора включає в себе інформацію, що ідентифікує сектор, в якому працює WT1 1200. Ідентифікатор 1052 сектора може використовуватися, наприклад, для визначення типу сектора. Інформація 1054 зворотного каналу включає в себе інформацію, що ідентифікує сегменти каналу, які були розподілені планувальником 1026 для використання WT1 1200, наприклад, сегменти каналу трафіку для даних, виділені зворотні канали керування для запитів, регулювання потужності, керування синхронізацією, номера активних потоків тощо. Кожний зворотний канал, призначений для WT1 1200, включає в себе один або більше логічних сигналів, кожний логічний сигнал додержується послідовності перемикання зворотного каналу, згідно з різними аспектами даного винахід. Інформація 1056 прямого каналу включає в себе інформацію, що ідентифікує сегменти каналу, які були розподілені планувальником 1026 для передачі даних і/або інформації до WT1 1200, наприклад, сегменти каналу трафіку прямого з'єднання для користувацьких даних. Кожний канал прямого з'єднання, призначений для WT1 1200, включає в себе один або більше логічних сигналів, кожні наступні послідовності перемикання прямого з'єднання. Інформація 1058 стану включає в себе інформацію, що ідентифікує стан роботи WT1 1200, наприклад бездіяльність, утримання, включений. Підпрограми 1022 зв'язку керують базовою станцією 1000 для виконання різних операцій зв'язку і реалізації різних протоколів зв'язку. Підпрограми 1024 керування базовою станцією використовуються для керування базовою станцією 1000, щоб виконати основні функціональні задачі базо 31 вої станції, наприклад, генерація сигналу і прийом, планування, і реалізація кроків способу декількох проекцій, що включають в себе передачу сигналу до безпровідних терміналів, використовуючи послідовності розподілу підмножини частоти під час періодів виділення смуги. Підпрограми 1028 сигналу керують роботою ресивера 1002 з його декодером 1012 і трансмітера 1004 з його кодером 1014. Підпрограма 1028 сигналу відповідальна за керування генерацією переданих даних 1036 та інформації керування. Підпрограма 1030 розподілу підмножини частоти створює підмножину частоти, яка буде використовуватися в період виділення смуги, використовуючи спосіб проекцій і використовуючи дані/інформацію 1020, яка включає в себе інформацію 1040 часу смуги прямого каналу та ідентифікатор 1052 сектора. Послідовності розподілу підмножини частоти прямого з'єднання будуть різними для кожного сектора стільника і різні для суміжних стільників. WTs 1200 приймає сигнали в періодах виділення смуги відповідно до послідовності виділення підмножини частоти прямого каналу; базова станція 1000 використовує ту саму послідовність виділення підмножини частоти прямого з'єднання для генерації сигналів, що передаються. Інша підпрограма 1032, що перемикає розподіл частоти прямого з'єднання, створює послідовність перемикання частоти прямого з'єднання, використовуючи інформацію, яка включає в себе інформацію 1042 про частоту прямого з'єднання та інформацію 1056 про канал прямого з'єднання, протягом періодів, інших, ніж періоди виділення смуги. Перемикаюча послідовність частоти даних прямого з'єднання синхронізована для всіх секторів стільника. Підпрограма 1034 синхронізації керує передачею сигналів синхронізації, наприклад, сигналу порівняно великої потужності, сигналу переважного на одній або декількох частотах, які можуть використовуватися для цілей синхронізації, наприклад, синхронізації часової структури кадру прямого каналу і отже послідовності розподілу підмножини частоти відносно межі ультраслота. Фіг. 11 пояснює систему 1100, яка може бути використана в зв'язку з механізмом естафетної передачі між базовими станціями, як описано тут. Система 1100 містить ресивер 1102, який приймає сигнал, наприклад, від однієї або більше приймальних антен, і виконує типові дії вслід за цим (наприклад, фільтрує, посилює, конвертує...), прийнятий сигнал, і відцифровує підготовлений сигнал для одержання вибірки. Демодулятор 1104 може демодулювати і представити прийняті пробні символи процесору 1106 для оцінки каналу. Процесор 1106 може бути процесором, спеціалізованим для аналізу інформації, прийнятої компонентом 1102 ресивера і/або інформації генерації для передачі трансмітером 1114. Процесор 1106 може бути процесором, який керує однією або більше частинами системи 1100, і/або процесор, який аналізує інформацію, прийняту ресивером 1102, генерує інформацію для передачі трансмітером 1114 і керує однією або більше частинами системи 1100. Система 1100 може включати в се 97500 32 бе компонент 1108 оптимізації, який може оптимізувати продуктивність користувацького обладнання до, під час, і/або після виконання вимірювань за однією або більше технологією і/або частотами. Компонент 1108 оптимізації може бути інтегрований в процесор 1106. Необхідно оцінити, що компонент 1108 оптимізації може включати в себе код оптимізації, який виконує аналіз, оснований на утилітах, в зв'язку з проміжками вимірювання, що запитуються. Код оптимізації може використовувати основані на штучному інтелекті способи, в зв'язку з оцінками, що виконуються, і/або імовірнісних рішеннях і/або рішеннях, основаних на статистиці, в зв'язку з схемами шифрації і дешифрації. Система (користувацьке обладнання) 1100 може додатково містити пам'ять 1110, оперативно з'єднану з процесором 1106, яка зберігає інформацію, таку як інформація про проміжки вимірювання, інформація планування тощо, причому така інформація може використовуватися в зв'язку з розподілом проміжків вимірювання, що вимагаються, і виконання вимірювань протягом проміжку вимірювання. Пам'ять 1110 може додатково зберігати протоколи, асоційовані з генерацією пошукових таблиць тощо, так що система 1100 може використовувати протоколи і/або алгоритми, що зберігаються, для збільшення пропускної здатності системи. Необхідно оцінити, що компоненти сховища даних (наприклад, блоки пам'яті), описані тут можуть бути або короткочасною пам'яттю або енергонезалежною пам'яттю, або можуть включати в себе і часову і енергонезалежну пам'ять. Для прикладу, але не для обмеження цим, енергонезалежна пам'ять може включати в себе постійний запам'ятовуючий пристрій (ROM), програмований ROM (PROM), електрично програмований ROM (EPROM), електрично стираний ROM (EEROM), або флеш-пам'ять. Короткочасна пам'ять може включати в себе оперативну пам'ять (RAM), яка діє як зовнішня кеш-пам'ять. Для прикладу, але не для обмеження цим, оперативна пам'ять доступна в багатьох формах, таких як синхронна RAM (SRAM), динамічна RAM (DRAM), синхронна DRAM (SDRAM), SDRAM подвійної швидкості даних (DDR SDRAM), поліпшений SDRAM (ESDRAM), DRAM з синхронною лінією (SLDRAM), і пряма Rambus RAM (DRRAM). Пам'ять 1110 планується із вмістом, без обмежень, цих і будь-яких інших відповідних типів пам'яті. Процесор 1106 з'єднаний з символьним модулятором 1112 і трансмітером 1114, який передає модульований сигнал. Фіг. 12 пояснює зразок без провідного термінала (наприклад, кінцева базова станція, мобільний пристрій, ...) 1200, який може використовуватися як будь-який з безпровідних терміналів (наприклад, EN (1) 836 системи 800, показаний на Фіг.8). Безпровідний термінал 1200 включає в себе ресивер 1202, який містить декодер 1212, трансмітер 1204, який включає в себе кодер 1214, процесор 1206 і пам'ять 1208, з'єднаний разом шиною 1210, по якій різні елементи 1202, 1204, 1206, 1208 можуть обмінюватися даними та інформацією. Антена 1203, що використовується для прийняття сигналу від базової станції, з'єднана з ресивером 33 1202. Антена 1205, що використовується для передачі сигналів, наприклад, до базової станції, з'єднана з трансмітером 1204. Як описано вище, необхідно оцінити, що різні модифікації можливі. Процесор 1206, наприклад, центральний процесор керує роботою без провідного термінала 1200 і реалізує способи, виконуючи підпрограми 1220 і використовуючи дані/інформацію 1222 в пам'яті 1208. Дані/інформація 1222 включають в себе користувацькі дані 1234, користувацьку інформація 1236 та інформацію 1250 про послідовність розподілу підмножини частоти, у випадку прикладу системи зв'язку OFDMA. Користувацькі дані 1234 можуть включати в себе дані, призначені для базової станції, які можуть бути направлені на кодер 1214 для шифрування до передачі трансмітером 1204 на базову станцію 1000, і дані, прийняті від базової станції 1000, які були оброблені декодером 1212 в ресивері 1202. Користувацька інформація 1236 включає в себе інформацію 1238 зворотного каналу, інформацію 1240 прямого каналу, ідентифікатор 1242 термінала, інформацію 1244 ідентифікатора базової станції, інформацію 1246 ідентифікатора сектора та інформація 1248 стану. Інформація 1238 каналів зворотного з'єднання включає в себе інформацію, що ідентифікує сегменти зворотного каналу, які були призначені базовою станцією 1000 для безпровідного термінала 1200 для передачі на базову станцію 1000. Канали зворотного з'єднання можуть включати в себе канали трафіку зворотного з'єднання, виділені канали керування зворотного з'єднання, наприклад, канали запитів, канали керування потужності і канали керування плануванням. У випадку прикладу системи зв'язку OFDMA кожний канал зворотного з'єднання включає в себе одну або більше логічних частот, кожна логічна частота додержується послідовності перемикання частот зворотного з'єднання. У деяких варіантах втілення, послідовності перемикання частот зворотного з'єднання є різними для кожного типу сектора стільника і між суміжними стільниками. Інформація 1240 по каналах прямого з'єднання 1240 включає в себе інформацію, що ідентифікує сегменти каналів прямого з'єднання, які були призначені базовою станцією для WT 1200 для використання, коли базова станція передає дані/інформацію на WT 1200. Канали прямого з'єднання можуть включати в себе канали трафіку прямого з'єднання і канали призначень, кожний канал прямого з'єднання включає в себе одну або більше логічних частот, кожна логічна частота додержується послідовності перемикання частот прямого з'єднання, яка синхронізована між всіма секторами стільника. Користувацька інформація 1236 також включає в себе інформацію ідентифікатора 1242 термінала, який є призначеною базовою станцією 1000 ідентифікацією, інформація ідентифікатора 1244 базової станції, яка ідентифікує конкретну базову станцію 1000, з якою WT встановив зв'язок, і інформація ідентифікатора 1246 сектора, яка ідентифікує конкретний сектор стільника, де WT 1200 тепер розташований. У прикладі системи зв'язку 97500 34 OFDMA ідентифікатор 1244 базової станції представляє значення кута стільника та інформацію 1246 ідентифікатора сектора, надає тип індексу сектора; значення кута стільника і тип індексу сектора можуть використовуватися для одержання послідовності перемикання частот. Інформація 1248 стану також включена в користувацьку інформацію 1236, ідентифікує, чи знаходиться WT 1200 в стані очікування, стані утримання, або включення. У деяких OFDMA варіантах втілення, інформація 1250 послідовності розподілу підмножини частот включає в себе інформацію 1252 періоду виділення смуги прямого з'єднання та інформацію 1254 частоти прямого з'єднання. Інформація 1254 частоти прямого з'єднання включає в себе інформацію, що містить несучу частоту, призначену базовою станцією 1000, кількість частот та їх величини, і набір підмножин частоти, які будуть розподілені під час періодів виділення смуги, і інші конкретні значення стільника і сектори, такі як кут, індекс кута і тип сектора. Підпрограми 1220 включають в себе підпрограми 1224 зв'язку і підпрограми 1226 керування радіо терміналами. Підпрограми 1224 зв'язку керують різними протоколами зв'язку, що використовуються WT 1200. Підпрограми 1226 керування безпровідного термінала керують основною функціональністю 1200 безпровідного термінала, що включає в себе керування ресивером 1202 і трансмітером 1204. Підпрограми 1226 керування безпровідного термінала включають в себе підпрограму 1228 сигналів. У деяких варіантах втілення OFDMA, підпрограма 1230 розподілу підмножини частот використовує користувацькі дані/інформацію 1222, які включають в себе інформацію каналу прямого з'єднання 1240, інформацію ідентифікатора 1244 базової станції, наприклад, індекс кута і тип сектора, і інформацію 1254 частоти прямого каналу, щоб генерувати послідовність виділення підмножини частоти прямого каналу відповідно до деяких варіантів втілення і обробляти прийняті дані, передані базовою станцією 1000. Фіг. 13 пояснює зразок не обмежуючої блоксхеми системи зв'язку, підходящої для інтегрування механізму естафетної передачі між базовими станціями відповідно до різних аспектів винаходу, де передавальна система 1310 (наприклад, базова станція, вузол доступу тощо) і система ресивера 1350 (термінал доступу, користувацьке обладнання, мобільна базова станція тощо) знаходяться в безпровідному зв'язку в системі 1300 ΜΙΜΟ. У передавальній системі 1310 дані трафіку для ряду потоків даних представлені з джерела 1312 даних до передавального (ТХ) процесора 1314 даних. У варіанті втілення кожний потік даних передається по відповідній передавальній антені. Формати 1314 процесора даних ТХ, коди, і чергування даних трафіку для кожного потоку даних, основані на індивідуальній кодуючій схемі, вибраній для того потоку даних, який надає кодовані дані. Відповідно до різних варіантів втілення винаходу, передавальна система 1310 полегшує естафетну передачу між базовими станціями, направляючи системі 35 ресивера 1350 інкапсульовані команди естафетної передачі. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пробними даними з використанням OFDM методик. Пробні дані - це звичайно відомий шаблон даних, який оброблений відомим способом і може використовуватися в системі ресивера, щоб оцінити відклик каналу. Мультиплексовані пробні і кодовані дані для кожного потоку даних потім модулюються (тобто, відображається символ) на основі індивідуальної модуляційної схеми (наприклад, BPSK, QSPK, MPSK або M-QAM), вибраної для модуляції того потоку даних, який представив символи модуляції. Швидкість передачі даних, кодування, і модуляція для кожного потоку даних можуть бути визначені командами, що виконуються процесором 1330. Модуляційні символи для всіх потоків даних потім надаються процесору 1320 ТХ ΜΙΜΟ, який може додатково обробити модуляційні символи (наприклад, для OFDM). Процесор 1320 ΜΙΜΟ ΤΧ потім надає Nt потоків модуляційних символів Nt трансмітерам (TMTR) 1322а через 1322t. У визначених варіантах втілення процесор 1320 ΜΙΜΟ ΤΧ застосовує вагові коефіцієнти діаграми спрямованості до символів потоків даних і до антени, що передає символ. Кожний трансмітер 1322 приймає та обробляє відповідний потік символів для надання одного або більше аналогових сигналів, і додаткові умови (наприклад, посилення, фільтри, і підвищуючий перетворювач) аналогових сигналів для надання модульованого сигналу, підходящого для передачі по каналу ΜΙΜΟ. Nt модульованих сигналів від трансмітерів 1322а через 1322t потім передаються від Nt антен 1324а через 1324t, відповідно. У системі ресивера 1350 передані модульовані сигнали приймаються Nr антенами 1352а через 1352r і прийнятий сигнал від кожної антени 1352 надається відповідному ресиверу (RCVR) 1354а через 1354r. Умови кожного ресивера 1354 (наприклад, фільтри, посилення, і понижувальний перетворювач) відповідного прийнятого сигналу, відцифровyють підготовлений сигнал для одержання вибірок і додаткової обробки вибірок для надання відповідного «прийнятого» потоку символів. Процесор 1360 даних RX потім приймає та обробляє Nr прийнятих потоків символів від Nr ресиверів 1354, на основі індивідуальних методик обробки ресивера для надання Nt «виявлених» символьних потоків. Процесор даних 1360 RX потім демодулює, усуває чергування, і декодує кожний виявлений потік символів, щоб відновити дані трафіку для потоку даних. Обробка процесором 1360 RX додаткова до виконаної процесором 1320 ΜΙΜΟ ΤΧ і процесором 1314 даних ТХ в передавальній системі 1310. Процесор 1370 періодично визначає, яку матрицю передкодування використовувати. Процесор 1370 формулює повідомлення зворотного зв'язку, що містить частину індексу матриці і частину значення рангу. Повідомлення зворотного зв'язку може містити різні типи інформації відносно з'єднання зв'язку і/або прийнятого потоку даних. 97500 36 Повідомлення зворотного зв'язку потім обробляється процесором 1338 даних ТХ, який також приймає дані трафіку для ряду потоків даних з джерела 1336 даних, модульовані модулятором 1380, підготовлені трансмітерами 1354а через 1354r, і передані зворотно до передавальної системи 1310. У передавальній системі 1310, модульовані сигнали від системи ресивера 1350 приймаються антенами 1324, підготовлюються ресиверами 1322, демодулюються демодулятором 1340, і обробляються процесором 1342 даних RX, щоб витягнути повідомлення зворотного зв'язку по лінії, передане системою ресивера 1350. Процесор 1330 потім визначає, яку матрицю передкодування використовувати для визначення вагових коефіцієнтів діаграми спрямованості, і обробляє витягнуте повідомлення. Згідно з різними аспектами винаходу, передавальна система 1310 може, серед інших аспектів винаходу, прийняти, інкапсулювати і направити звіти вимірювання від системи ресивера 1350. У відношенні Фіг. 14, пояснюється пристрій 1400, який полегшує естафетну передачу між базовими станціями, згідно з різними не обмежуючими варіантами втілення винаходу. Наприклад, пристрій 1400 може постійно знаходиться, щонайменше частково, в базовій станції. Необхідно оцінити, що пристрій 1400 представлений як такий, що містить функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням, або комбінацією цього (наприклад, вбудоване програмне забезпечення). Додатково, оскільки базові станції звичайно виконують роль вихідної базової станції або цільової базової станції залежно від індивідуальних обставин UE відносно різних базових станцій, функціональність базової станції може включити в себе функціональність, необхідну для операцій і цільової і вихідної базової станції. Наприклад, пристрій 1400 включає в себе логічне групування 1402 електричних компонентів, які можуть діяти разом. Наприклад, логічне групування 1402 вихідної базової станції може включати в себе електричний компонент 1404 для прийняття команди естафетної передачі, створеної цільовою базовою станцією. Додатково, логічне групування 1402 може включати в себе електричний компонент 1406 для інкапсуляції команди естафетної передачі в повідомлення Керування Радіо Ресурсом, як описано в додаткових деталях вище в зв'язку з Фіг.4-6. Логічне групування 1402 може додатково включати в себе електричні компоненти для шифрації інкапсульованої команди естафетної передачі, на основі на попереднього рівня безпеки між безпровідним терміналом, асоційованим з командою естафетної передачі і вихідною базовою станцією 1408, для додатку однієї або більше інформації перевірки цілісності і заголовка Керування Радіо Ресурсом 1410, і для передачі інкапсульованої команди естафетної передачі до без провідного термінала, асоційованого з командою 1412 естафетної передачі. Як додатковий приклад, логічне групування 1414 цільової базової станції може включати в 37 себе електричний компонент 1416 для прийняття та обробки інформації звіту вимірювання. Додатково, логічне групування 1414 може включати в себе електричний компонент 1418 для обробки додаткової інформації, включеної в інформацію звіту вимірювання, щоб полегшити виконання функції завершення естафетної передачі. Логічне групування 1414 може додатково включати в себе електричні компоненти для визначення рішення про естафетну передачу відносно безпровідного термінала, асоційованого з інформацією звіту 1420 вимірювання, для передачі команди естафетної передачі безпровідного терміналу 1422 і для включення додаткової інформації в команду естафетної передачі, щоб полегшити виконання функції 1424 завершення естафетної передачі. Також, пристрій 1400 може включати в себе пам'ять 1426, в якій зберігаються команди для виконання функцій, асоційовані з електричними компонентами 1402 та 1414 логічного групування. Хоча вони показані зовнішніми по відношенню до пам'яті 1426, необхідно розуміти, що один або більше з електричних компонентів 1402 та 1414 логічного групування можуть існувати в пам'яті 1426. У відношенні Фіг. 15, пояснюється пристрій 1500, який допускає естафетну передачу між базовими станціями, згідно з різними не обмежуючими варіантами втілення винаходу. Пристрій 1500 може постійно знаходиться, щонайменше частково, у безпровідному терміналі, наприклад. Необхідно оцінити, що пристрій 1500 представлений як такий, що містить функціональні блоки, які можуть бути функціональними блоками, які представляють функції, реалізовані процесором, програмним забезпеченням, або комбінацією цього (наприклад, вбудоване програмне забезпечення). Пристрій 1500 включає в себе логічне групування 1502 електричних компонентів, які можуть діяти разом. Наприклад, логічне групування 1502 може включати в себе електричний компонент для передачі інформації звіту вимірювання до вихідної базової станції для інкапсуляції вихідною базовою станцією в повідомлення між базовими станціями (наприклад, повідомлення inter-eNodeB) і направлення цільовий базовій станції 1504. Додатково, логічне групування 1502 може включати в себе електричний компонент для прийняття інкапсульованої команди естафетної передачі вихідною базовою станцією, відправленої від цільової базової станції 1506, як описано в додаткових деталях вище в зв'язку з Фіг.4, 5 та 7. Додатково, логічне групування 1502 може включати в себе електричний компонент для обробки додаткової інформації, включеної в інкапсульовану команду естафетної передачі, для полегшення генерації індикатора 1508 завершення естафетної передачі. Додатково, логічне групування 1502 може включати в себе електричний компонент для прикладення додаткової інформації до інформації звіту вимірювання, для полегшення генерації індикатора 1510 завершення естафетної передачі. Також, пристрій 1500 може включати в себе пам'ять 1512, в якый зберігаються інструкції для виконання функцій, асоційованих з електричними компонентами 1504, 1506, 1508 та 1510. Хоча вони показані зовнішніми по відношенню до 97500 38 пам'яті 1512, необхідно розуміти, що один або більше з електричних компонентів 1504, 1506, 1508 та 1510 може існувати в пам'яті 1512. Різні варіанти втілення даного винаходу призначені для пристроїв, наприклад, мобільна базова станція, така як мобільний термінал, базова станція, або система зв'язку, які реалізують деякі варіанти втілення. У деяких варіантах втілення вузли доступу реалізовані як базові станції, які встановлюють зв'язок з мобільними базовими станціями, використовуючи OFDM і/або CDMA. У різних варіантах втілення мобільні базові станції реалізовані як портативні комп'ютери, числові персональні помічники (PDSs), або інші переносні пристрої, що включають в себе контури ресивера/трансмітера і логіку і/або підпрограми, для реалізації способів деяких варіантів втілення. Додаткові варіанти втілення також стосуються способів, наприклад, способу керування і/або експлуатації мобільними базовими станціями, базовими станціями і/або зв'язком системи, наприклад, центральних комп'ютерів, відповідно до деяких варіантів втілення. У різних варіантах втілення, базові станції, описані тут, реалізовані з використанням одного або більше модулів для виконання кроків, що відповідають одному або більше способам деяких варіантів втілення, наприклад, створення повідомлення і/або передачі, прийом повідомлення і/або обробка, інкапсуляція повідомлення тощо. Таким чином, у деяких варіантах втілення різні ознаки деяких варіантів втілення реалізовані, використовуючи модулі. Такі модулі можуть бути реалізовані, використовуючи програмне забезпечення, апаратні засоби або комбінації програмного забезпечення та обладнання як описано нижче. Мається на увазі, що конкретний порядок або ієрархія етапів в описаних процесах, є прикладом зразка підходів. Спираючись на переваги дизайну, мається на увазі, що конкретний порядок або ієрархія етапів в процесах може бути перебудований, залишаючись в рамках даного розкриття. Пункти способу, прикладені тут, являють собою елементи різних етапів в зразковому порядку, і не обмежені конкретним порядком або представленою ієрархією. Ще додаткові варіанти втілення також стосуються носіїв, що читаються комп'ютером, наприклад, ROM, RAM, CDs, жорсткі диски тощо, які включають в себе команди, що читаються комп'ютером, для керування комп'ютером, наприклад, комп'ютером загального призначення з або без додаткових апаратних засобів, щоб реалізувати всі або частини вищезазначених описаних способів, наприклад, на одній або більше базових станціях. Відповідно, нарівні з іншим, деякі варіанти втілення стосуються носіїв, що читаються комп'ютером, які включають в себе виконувані комп'ютером команди для виклику комп'ютером, наприклад, процесором та асоційованими апаратними засобами, для виконання одного або більше кроків вищеописаного способу(ів). Фахівці в даній галузі розуміють, що інформація і сигнали можуть бути представлені, використовуючи будь-яку множину різних технологій і ме 39 тодик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи, і чипи, на які посилаються скрізь у вищезазначеному описі, можуть бути представлені напругами, електричними струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-якою комбінацією цього. Необхідно оцінити що, відповідно до одного або більше аспектів, описаних тут, висновки можуть бути зроблені відносно естафетної передачі між базовими станціями. При використанні тут, термін «умовивід» або «висновок» стосується взагалі процесу міркування про або роблення висновків про стани системи, середовища, і/або користувача, мобільного пристрою, бажаних дій або явищ, і базової станції з ряду спостережень як зафіксовано за допомогою подій і/або даних. Висновки можуть використовуватися, щоб ідентифікувати конкретний контекст або дію, або для генерації імовірнісного розподілу по станах, наприклад. Висновки можуть бути імовірнісними, тобто, обчислення імовірнісного розподілу по станах, що представляють інтерес, на основі розгляду даних і подій. Висновки можуть також стосуватися методик, що використовуються для складання подій верхнього рівня з ряду подій і/або даних. Такі висновки призводять до конструкції нових подій або дій з ряду подій і/або збережених даних подій, що спостерігаються, чи корельовані події в близькій часовій ділянці і чи випливають події і дані з однієї або декількох подій і джерел даних. Згідно з прикладом, один або більше способів, представлених вище, можуть включати в себе висновки, що стосуються порівняння звітів вимірювання. Відповідно до іншого прикладу, висновки можуть бути зроблені відносно прийняття рішення естафетної передачі. Необхідно оцінити, що попередні приклади ілюстративні за природою і не призначені для обмеження кількості висновків, які можуть бути зроблені або способів, якими такі висновки зроблені в поєднанні з різними варіантами втілення і/або способами, описаними тут. Фахівці в даній галузі також оцінили б, що різні ілюстративні логічні блоки, модулі, контури та етапи алгоритму, описані в зв'язку з варіантами втілення, розкритими тут, можуть бути реалізовані як електронні апаратні засоби, програмне забезпечення, вбудоване програмне забезпечення, зв'язуюче програмне забезпечення, мікрокод, або будь-яка комбінація цього. Щоб чітко пояснювати цю взаємозамінність, різні ілюстративні компоненти, блоки, модулі, контури та етапи були описані вище в цілому в термінах їх функціональності. Чи реалізована така функціональність як апаратні засоби, програмне забезпечення, або інакше залежить від конкретного додатку і обмежень дизайну, накладених на всю систему. Фахівці в даній галузі можуть реалізувати описану функціональність різними способами для кожного конкретного додатку, але такі рішення реалізації не повинні бути інтерпретовані як вихід із сфери охоплення даного винаходу. Різні ілюстративні логічні блоки, модулі і контури, описані в зв'язку з варіантами втілення розкритими тут, можуть бути реалізовані або виконані 97500 40 з універсальним процесором, процесором цифрових сигналів (DSP), конкретною інтегральною схемою (ASIC), пристроями обробки цифрових сигналів (DSPDs), програмованими логічними пристроями (PLDs), програмованими шлюзовими матрицями (FPGAs), процесорами, контролерами, мікроконтролерами, мікропроцесорами, дискретними логічними шлюзами або транзисторної логіки, дискретними апаратними компонентами, або іншими електронними модулями, або будь-якими комбінаціями цього, спроектованими для виконання функцій, описаних тут. Крім того, універсальний процесор може бути мікропроцесором, але в альтернативному варіанті, процесор може бути будьяким стандартним процесором, контролером, мікроконтролером, або кінцевим автоматом. Також, процесор може також бути реалізований як комбінація обчислювальних пристроїв (наприклад, комбінація DSP і мікропроцесора, множини мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP, або будь-яка інша така конфігурація). Коли системи і/або способи, описані тут, реалізовані як програмне забезпечення, вбудоване програмне забезпечення, зв'язуюче програмне забезпечення або мікрокод, програмний код або сегменти коду, вони можуть бути збережені на носії, що читається комп'ютером, такому як компонент пам'яті. Сегмент коду може представляти процедуру, функцію, підпрограму, програму, підпрограму, операцію, модуль, пакет програм, клас, або будь-яку комбінацію команд, структур даних, або операторів програми. Сегмент коду може бути з'єднаний з іншим сегментом коду або апаратним контуром, посилаючи і/або приймаючи інформацію, дані, аргументи, параметри, або вміст пам'яті. Інформація, аргументи, параметри, дані, тощо можуть бути послані, направлені, або передані з використанням будь-яких підходящих засобів, які включають в себе спільне використання пам'яті, передача повідомлень, передача токенів, мережна передача тощо. Етапи способу або алгоритму описані в зв'язку з варіантами втілення, розкритими тут, можуть бути реалізовані безпосередньо в апаратних засобах, в програмному модулі (наприклад, процедури, функції і так далі), що виконується процесором, або в комбінації цих двох, які виконують функції, описані тут. Програмний код може бути збережений в блоках пам'яті і виконаний процесорами. Програмні модулі можуть постійно знаходиться в пам'яті RAM, флеш-пам'яті, пам'яті ROM, пам'яті EPROM, пам'яті EEPROM, регістрах, на жорсткому диску, змінному диску, CD-ROM, або будь-якій іншій формі носія даних, відомого фахівцям. Блок пам'яті може бути реалізований в межах процесора або бути зовнішнім до процесора, в цьому випадку може бути з'єднаний з процесором різними засобами. Наприклад, зразок носія даних може бути з'єднаний з процесором таким чином, що процесор може читати інформацію з, і записати інформацію на носій даних. В альтернативному варіанті носій даних може бути невід'ємною частиною процесора. Процесор і носій даних можуть постійно знаходитися в ASIC, які в свою чергу можуть знаходитися в користувацькому терміналі. В 41 альтернативному варіанті процесор і носій даних можуть постійно знаходитися як дискретні компоненти на користувацькому терміналі. Те, що було описано вище, включає в себе варіанти втілення розкритого предмета винаходу, щоб дати можливість будь-якому фахівцеві в даній галузі зробити або використовувати дане розкриття предмета винаходу. Звичайно, неможливо описати всі можливі комбінації компонентів або методик для цілей опису такого предмета. Різні зміни до цих варіантів втілення будуть з легкістю очевидні для фахівців в даній галузі, і універсальні правила, визначені тут, можуть бути застосовані до інших варіантів втілення, не відступаючи від суті або сфери охоплення розкриття предмета винаходу. Таким чином, дане розкриття предмета винаходу не призначене бути обмеженим варіантами втілення, показаними тут, але повинно одержати найширшу сферу охоплення, сумісну з правилами і новими ознаками, розкритими тут. Відповідно, предмет винаходу призначений для охоплення всіх таких додатків, змін, і варіацій, які знаходяться в межах суті та сфери охоплення прикладених пунктів винаходу. Крім того, для розширення терміну «включає в себе», що використовується або в детальному описі або в пунктах формули винаходу, такий термін призначений бути таким, що охоплює, подібним до терміна «що містить», як розуміється «той, що містить» при використанні як транзитного слова в формулі винаходу. Посилальні позиції 100 вузол доступу 104, 106, 108, 110, 112, 114 антени 116, 122 термінал доступу 118, 124 зворотний канал зв'язку 120, 126 прямий канал зв'язку 200 система безпровідного зв'язку 202а, 202b, 202с географічні зони 204а, 204b, 204с ділянки зони покриття 210 базові станції 220 термінали 230 контролер 300А, 300В, 400А, 400В система 302, 402 користувацьке обладнання 304, 404 базова станція 306, 406 цільова базова станція 310 RRC 314, 414, 412 повідомлення команда НО 422 захист цілісності 424 заголовок RRC 428 шифрування 430 звіт вимірювання 500 пристрій зв'язку 502 пам'ять 504 процесор 800, 900 система зв'язку 802 стільник І 804 стільник Μ 806, 808 базова станція 810, 822 сектор І 812, 824 сектор II 814, 826 сектор III 816, 818, 820, 830 секторна межова ділянка 836, 838, 844, 846, 836', 838', 844', 846' кінцеві пристрої 97500 42 840, 842, 856, 858, 840', 842', 848', 850', 862, 864, 856', 858', 866 безпровідні з'єднання 860 мережний вузол 868 стільникова межова ділянка 902 базова станція 904 користувацький пристрій 906 приймальна антена 908 передавальна антена 910 ресивер 912 демодулятор 914, 1106 процесор 916 пам'ять 918 модулятор 920 трансмітер 1000 базова станція 1002 ресивер 1003, 1005 секторна антена 1004 трансмітер 1006 процесор 1008 інтерфейс вводу-виводу 1010 пам'ять 1009 шина 1012 декодер 1014 кодер 1018 підпрограми 1020 дані/інформація 1022 підпрограма зв'язку 1024 підпрограма керування 1026 модуль планувальника 1028 підпрограма сигналу 1030 підпрограма розподілу підмножини частоти 1032 підпрограма перемикання розподілу сигналу прямого каналу 1034 підпрограма перемикання 1036, 1048 дані 1038 інформація 1040 інформація про час символу смуги прямого каналу 1042 інформація сигналу прямого каналу 1044 дані/інформація безпровідного термінала 1046 WT 1 інформація 1048 дані 1050,1242 ідентифікатор термінала 1052, 1246 ідентифікатор сектора 1054, 1238 інформація зворотного каналу 1056, 1240 інформація прямого каналу 1058, 1248 інформація стану 1060 WT N інформація 1100 система зв'язку 1102, 1202 ресивер 1104 демодулятор 1106, 1206 процесор 1108 компонент оптимізації 1112 модулятор 1114, 1204 трансмітер 1200 безпровідний термінал 1203, 1205 антена 1208 пам'ять 1210 шина 1212 декодер 1214 кодер 1220 підпрограми 1222 дані/інформація 1224 підпрограми зв'язку 43 1226 підпрограми керування 1228 підпрограми сигналів 1230 підпрограма розподілу підмножини частот 1234 користувацькі дані 1236 користувацька інформація 1244 інформація ідентифікатора базової станції 1250 інформація про послідовність розподілу підмножини частоти 1252 інформація періоду виділення смуги прямого з'єднання 1254 інформація частоти прямого з'єднання 1310 передавальна система 1312 джерело даних 1314 передавальний (ТХ) процесор даних 1320 процесор ТХ ΜΙΜΟ 1322 трансмітер 1324 антени 1336 джерело даних 1338 процесор даних ТХ 1340 демодулятор 1350 система ресивера 1352 антени 97500 44 1354 ресивер 1360, 1342 процесор даних RX 1370 процесор 1380 модулятор 1400, 1500 пристрій естафетної передачі 1402, 1502 логічне групування електричних компонентів 1404, 1406 електричний компонент 1410 заголовок Керування Радіо Ресурсом 1412 команда естафетної передачі 1414 логічне групування цільової базової станції 1416 електричний компонент для прийняття та обробки інформації звіту вимірювання 1418 електричний компонент для обробки додаткової інформації 1420 інформація звіту вимірювання 1422 команда естафетної передачі безпровідного терміналу 1424 функція завершення естафетної передачі 1426, 1512 пам'ять 1510 індикатор завершення естафетної передачі 45 97500 46 47 97500 48 49 97500 50 51 97500 52 53 97500 54 55 97500 56 57 97500 58 59 97500 60
