Довготривале зменшення перешкод в асинхронній бездротовій мережі
Номер патенту: 99010
Опубліковано: 10.07.2012
Автори: Паланкі Раві, Кхандекар Аамод Д., Агравал Авніш
Формула / Реферат
1. Спосіб бездротового зв'язку, який включає етапи, на яких:
виявляють створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала; і
здійснюють зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
2. Спосіб за п. 1, в якому зарезервовані ресурси містять частотні ресурси, зарезервовані за допомогою створюючої перешкоди базової станції.
3. Спосіб за п. 1, в якому зарезервовані ресурси містять щонайменше одну субсмугу або щонайменше одну несучу або набір піднесучих.
4. Спосіб за п. 1, в якому зарезервовані ресурси містять часові ресурси, зарезервовані за допомогою створюючої перешкоди базової станції.
5. Спосіб за п. 1, в якому створююча перешкоди базова станція і обслуговуюча базова станція є асинхронними і мають різну кадрову синхронізацію.
6. Спосіб за п. 1, який додатково включає етап, на якому:
відправляють запит на резервування ресурсів в створюючу перешкоди базову станцію.
7. Спосіб за п. 1, в якому здійснення зв'язку з обслуговуючою базовою станцією включає етап, на якому приймають щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції.
8. Спосіб за п. 1, в якому зарезервовані ресурси містять зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку, і здійснення зв'язку з обслуговуючою базовою станцією включає етапи, на яких:
приймають щонайменше один з каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку від обслуговуючої базової станції; і
відправляють щонайменше один з каналу керування висхідної лінії зв'язку і каналу даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку в обслуговуючу базову станцію.
9. Спосіб за п. 1, який додатково включає етап, на якому
приймають щонайменше один з каналу керування і каналу даних, від обслуговуючої базової станції протягом N субкадрів обслуговуючої базової станції, де N дорівнює одиниці або більше, і при цьому зарезервовані ресурси містять щонайменше N субкадрів створюючої перешкоди базової станції, покриваючих N субкадрів обслуговуючої базової станції.
10. Спосіб за п. 1, який додатково включає етапи, на яких:
визначають інформацію каналу для зарезервованих ресурсів; і
відправляють інформацію каналу в обслуговуючу базову станцію.
11. Спосіб за п. 10, в якому визначення інформації каналу включає етапи, на яких:
отримують щонайменше одну оцінку відношення "сигнал-до-перешкод-і-шуму" (SINR) для зарезервованих ресурсів; і
визначають інформацію індикатора якості каналу (CQI) на основі щонайменше однієї оцінки SINR, і при цьому інформація каналу містить CQI-інформацію.
12. Спосіб за п. 10, в якому визначення інформації каналу включає етап, на якому отримують щонайменше одну оцінку перешкод для зарезервованих ресурсів, і при цьому інформація каналу містить щонайменше одну оцінку перешкод.
13. Спосіб за п. 1, в якому потужність обслуговуючої базової станції, що приймається, слабша за потужність, що приймається, створюючої перешкоди базової станції в терміналі, і в якому втрати в тракті від обслуговуючої базової станції до термінала менші за втрати в тракті від створюючої перешкоди базової станції до термінала.
14. Спосіб за п. 1, в якому створююча перешкоди базова станція є базовою макростанцією, що має високий рівень потужності передачі, і в якому обслуговуюча базова станція є базовою пікостанцією або базовою фемтостанцією, яка має низький рівень потужності передачі.
15. Спосіб за п. 1, в якому створююча перешкоди базова станція є базовою фемтостанцією з обмеженим доступом, і в якому обслуговуюча базова станція є базовою пікостанцією або базовою макростанцією з необмеженим доступом.
16. Спосіб за п. 1, який додатково включає етап, на якому:
виявляють щонайменше одну з обслуговуючої базової станції і створюючої перешкоди базової станції на основі преамбули з низьким ступенем повторного використання, відправленої за допомогою кожної базової станції.
17. Пристрій для бездротового зв'язку, що містить:
засіб для виявлення створюючої перешкоди базової станції, що викликає високі перешкоди для термінала; і
засіб для зв'язку з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
18. Пристрій за п. 17, який додатково містить
засіб для відправки запиту на резервування ресурсів в створюючу перешкоди базову станцію.
19. Пристрій за п. 17, в якому засіб для зв'язку з обслуговуючою базовою станцією містить засіб для прийому щонайменше одного з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції.
20. Пристрій за п. 17, який додатково містить:
засіб для визначення інформації каналу для зарезервованих ресурсів; і
засіб для відправки інформації каналу в обслуговуючу базову станцію.
21. Пристрій для бездротового зв'язку, який містить
щонайменше один процесор, сконфігурований, щоб виявляти створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала, і здійснювати зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
22. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб відправляти запит на резервування ресурсів в створюючу перешкоди базову станцію.
23. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб приймати щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції.
24. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб визначати інформацію каналу для зарезервованих ресурсів і відправляти інформацію каналу в обслуговуючу базову станцію.
25. Комп'ютерозчитуваний носій, який містить збережені на ньому комп'ютеровиконувані коди, що містять:
код для віддавання команди щонайменше одному комп'ютеру виявляти створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала; і
код для віддавання команди щонайменше одному комп'ютеру здійснювати зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.

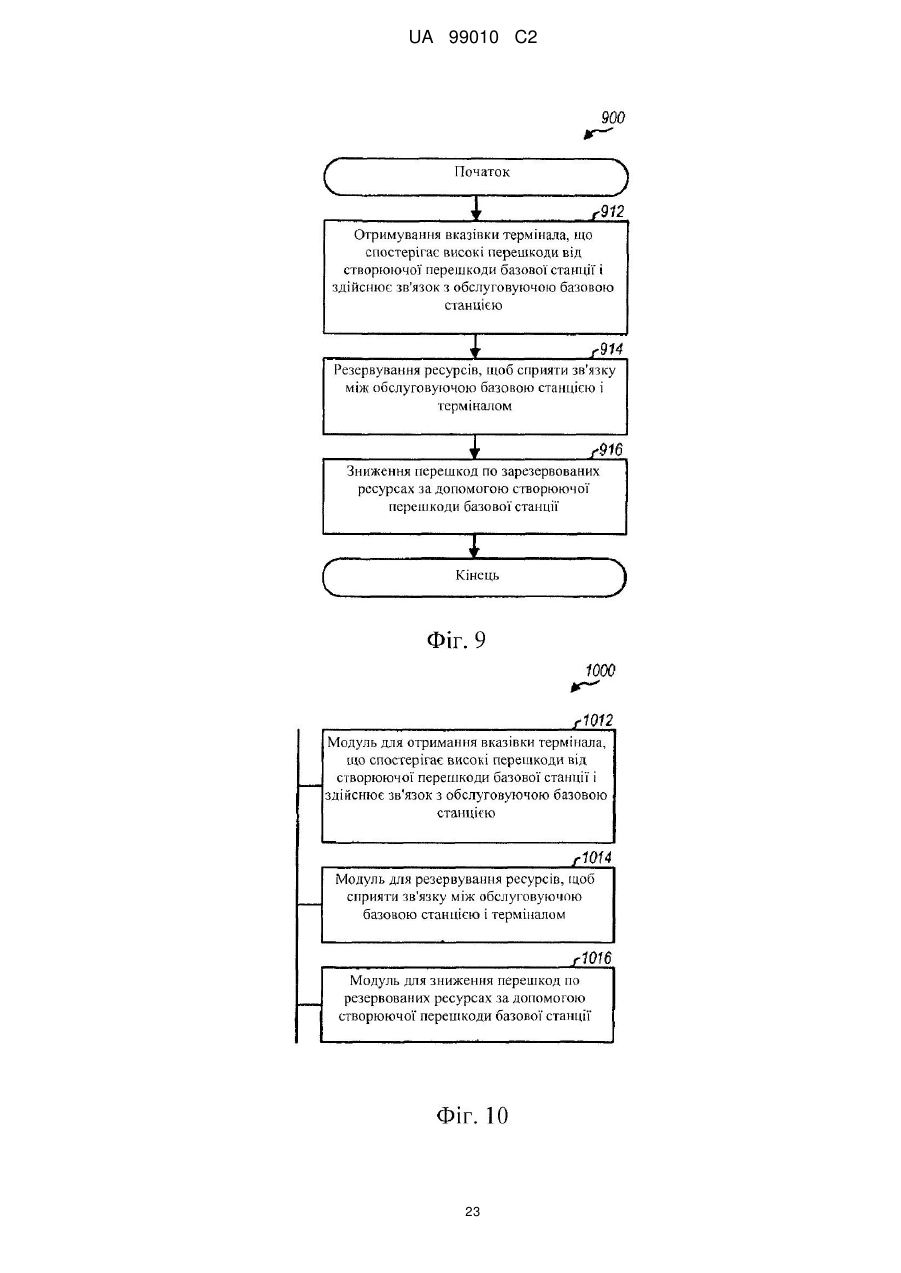

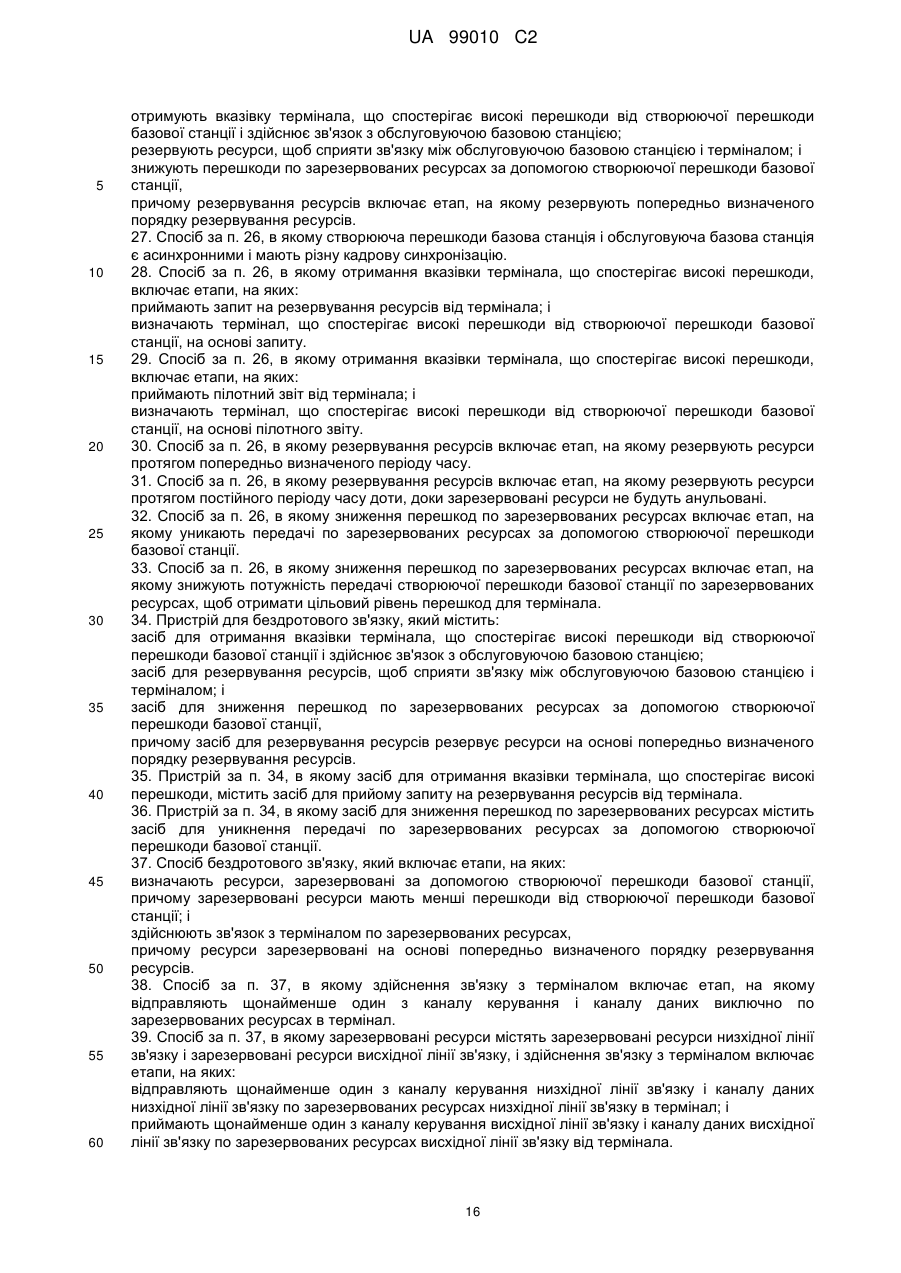

26. Спосіб бездротового зв'язку, який включає етапи, на яких:
отримують вказівку термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснює зв'язок з обслуговуючою базовою станцією;
резервують ресурси, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом; і
знижують перешкоди по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції,
причому резервування ресурсів включає етап, на якому резервують попередньо визначеного порядку резервування ресурсів.
27. Спосіб за п. 26, в якому створююча перешкоди базова станція і обслуговуюча базова станція є асинхронними і мають різну кадрову синхронізацію.
28. Спосіб за п. 26, в якому отримання вказівки термінала, що спостерігає високі перешкоди, включає етапи, на яких:
приймають запит на резервування ресурсів від термінала; і
визначають термінал, що спостерігає високі перешкоди від створюючої перешкоди базової станції, на основі запиту.
29. Спосіб за п. 26, в якому отримання вказівки термінала, що спостерігає високі перешкоди, включає етапи, на яких:
приймають пілотний звіт від термінала; і
визначають термінал, що спостерігає високі перешкоди від створюючої перешкоди базової станції, на основі пілотного звіту.
30. Спосіб за п. 26, в якому резервування ресурсів включає етап, на якому резервують ресурси протягом попередньо визначеного періоду часу.
31. Спосіб за п. 26, в якому резервування ресурсів включає етап, на якому резервують ресурси протягом постійного періоду часу доти, доки зарезервовані ресурси не будуть анульовані.
32. Спосіб за п. 26, в якому зниження перешкод по зарезервованих ресурсах включає етап, на якому уникають передачі по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції.
33. Спосіб за п. 26, в якому зниження перешкод по зарезервованих ресурсах включає етап, на якому знижують потужність передачі створюючої перешкоди базової станції по зарезервованих ресурсах, щоб отримати цільовий рівень перешкод для термінала.
34. Пристрій для бездротового зв'язку, який містить:
засіб для отримання вказівки термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснює зв'язок з обслуговуючою базовою станцією;
засіб для резервування ресурсів, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом; і
засіб для зниження перешкод по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції,
причому засіб для резервування ресурсів резервує ресурси на основі попередньо визначеного порядку резервування ресурсів.
35. Пристрій за п. 34, в якому засіб для отримання вказівки термінала, що спостерігає високі перешкоди, містить засіб для прийому запиту на резервування ресурсів від термінала.
36. Пристрій за п. 34, в якому засіб для зниження перешкод по зарезервованих ресурсах містить засіб для уникнення передачі по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції.
37. Спосіб бездротового зв'язку, який включає етапи, на яких:
визначають ресурси, зарезервовані за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції; і
здійснюють зв'язок з терміналом по зарезервованих ресурсах,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
38. Спосіб за п. 37, в якому здійснення зв'язку з терміналом включає етап, на якому відправляють щонайменше один з каналу керування і каналу даних виключно по зарезервованих ресурсах в термінал.
39. Спосіб за п. 37, в якому зарезервовані ресурси містять зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку, і здійснення зв'язку з терміналом включає етапи, на яких:
відправляють щонайменше один з каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку в термінал; і
приймають щонайменше один з каналу керування висхідної лінії зв'язку і каналу даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку від термінала.
40. Спосіб за п. 37, який додатково включає етапи, на яких:
приймають інформацію каналу для зарезервованих ресурсів від термінала; і
використовують інформацію каналу, щоб вибрати термінал для передачі даних, вибрати ресурси, які потрібно використати для передачі даних, вибрати схему модуляції і кодування для передачі даних або комбінацію вищезазначеного.
41. Спосіб за п. 37, який додатково включає етап, на якому
широкомовно передають інформацію, яка вказує зарезервовані ресурси.
42. Пристрій для бездротового зв'язку, який містить:
засіб для визначення ресурсів, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції; і
засіб для здійснення зв'язку з терміналом по зарезервованих ресурсах,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
43. Пристрій за п. 42, в якому засіб для здійснення зв'язку з терміналом містить засіб для відправки щонайменше одного з каналу керування і каналу даних виключно по зарезервованих ресурсах в термінал.
44. Пристрій за п. 42, який додатково містить:
засіб для прийому інформації каналу для зарезервованих ресурсів від термінала; і
засіб для використання інформації каналу, щоб вибрати термінал для передачі даних, вибрати ресурси, які потрібно використати для передачі даних, вибрати схему модуляції і кодування для передачі даних або комбінацію вищезазначеного.

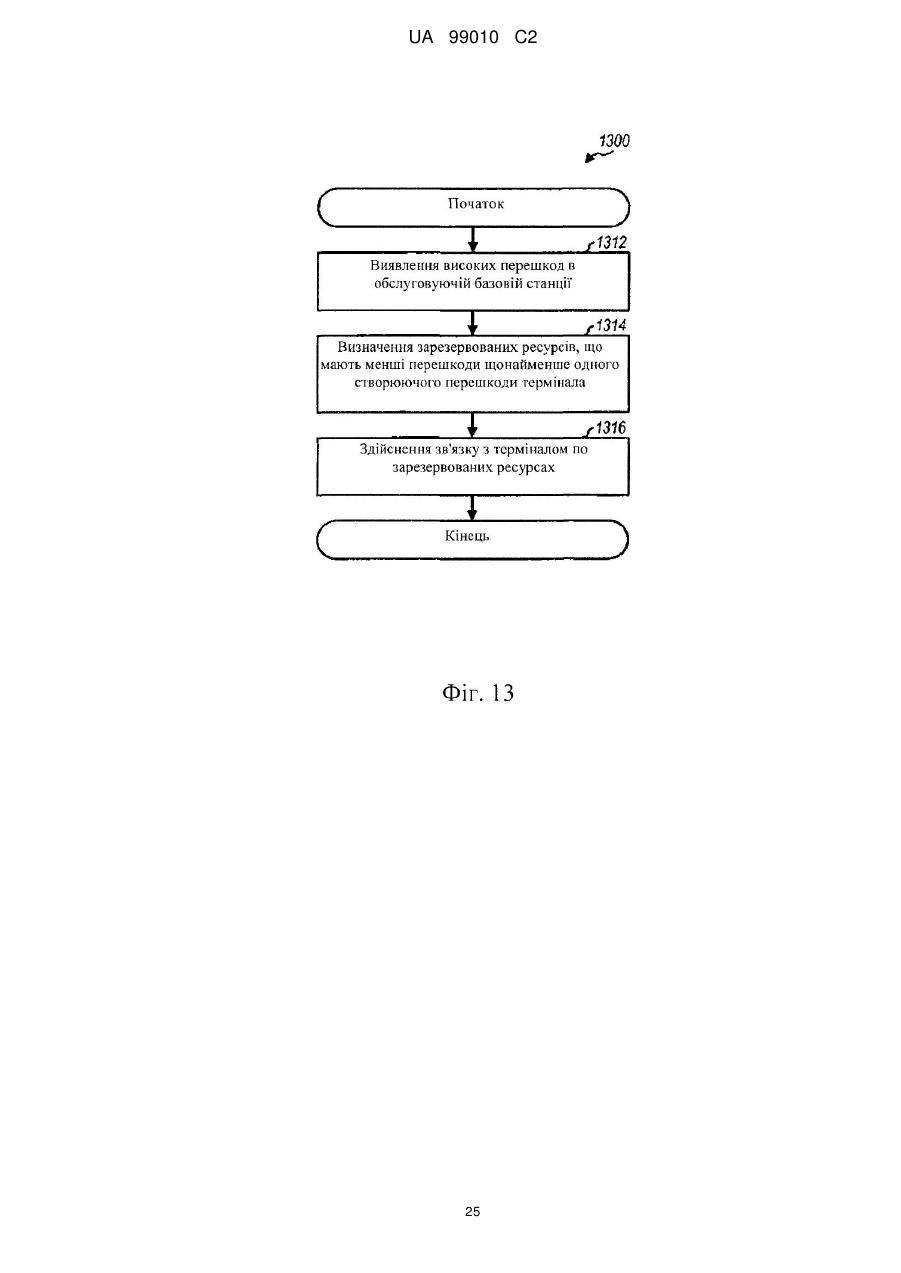

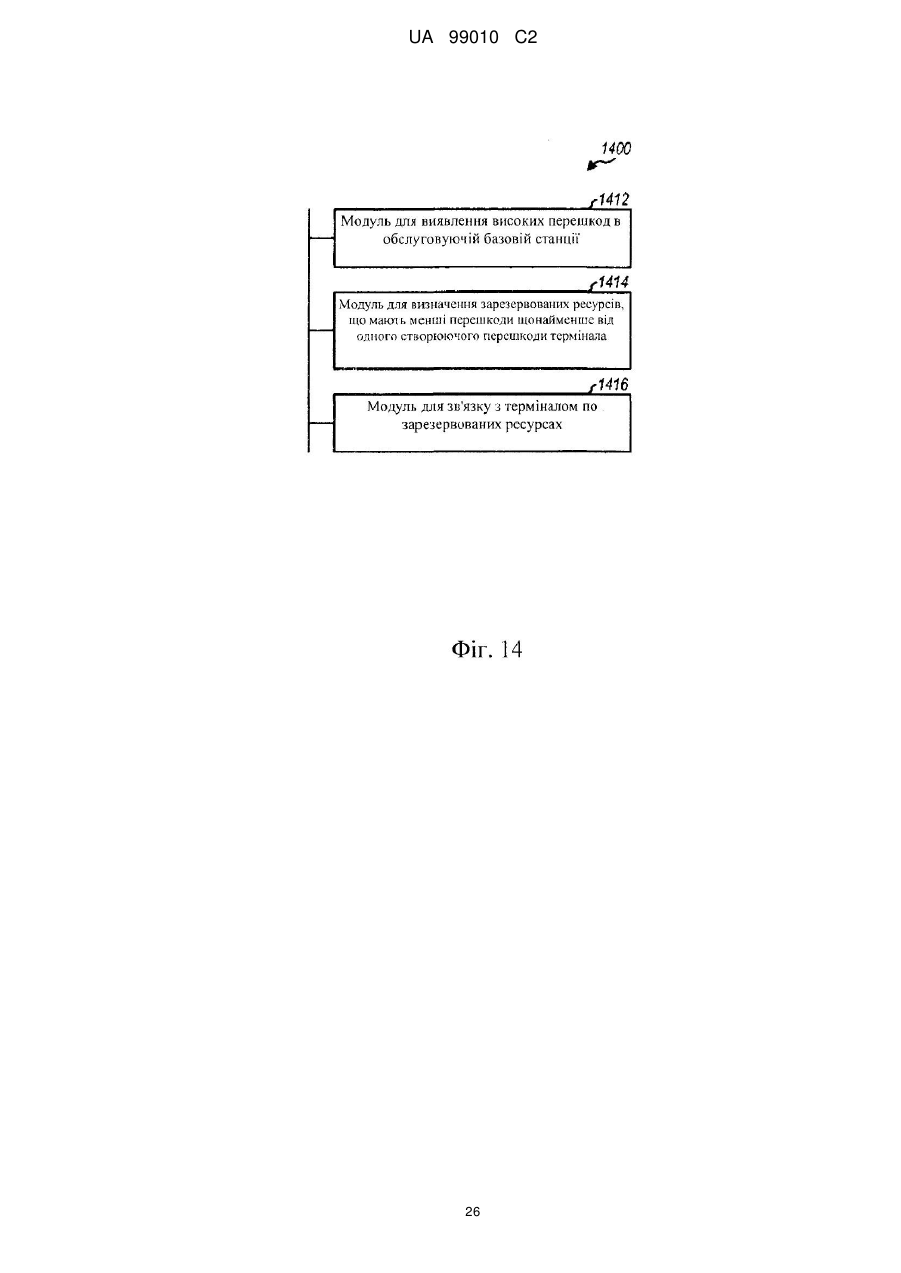

45. Спосіб бездротового зв'язку, який включає етапи, на яких:
виявляють високі перешкоди в обслуговуючій базовій станції;
визначають зарезервовані ресурси, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала; і
здійснюють зв'язок з терміналом по зарезервованих ресурсах,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
46. Спосіб за п. 45, який додатково включає етап, на якому
відправляють запит на резервування ресурсів в сусідню базову станцію, при цьому сусідня базова станція спрямовує щонайменше один створюючий перешкоди термінал на зниження перешкод по зарезервованих ресурсах.
47. Спосіб за п. 45, який додатково включає етап, на якому
відправляють запит на зниження перешкод по зарезервованих ресурсах щонайменше в один створюючий перешкоди термінал.
48. Спосіб за п. 45, в якому здійснення зв'язку з терміналом включає етап, на якому приймають щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою термінала.
49. Спосіб за п. 45, який додатково включає етап, на якому
широкомовно передають інформацію, яка вказує зарезервовані ресурси.

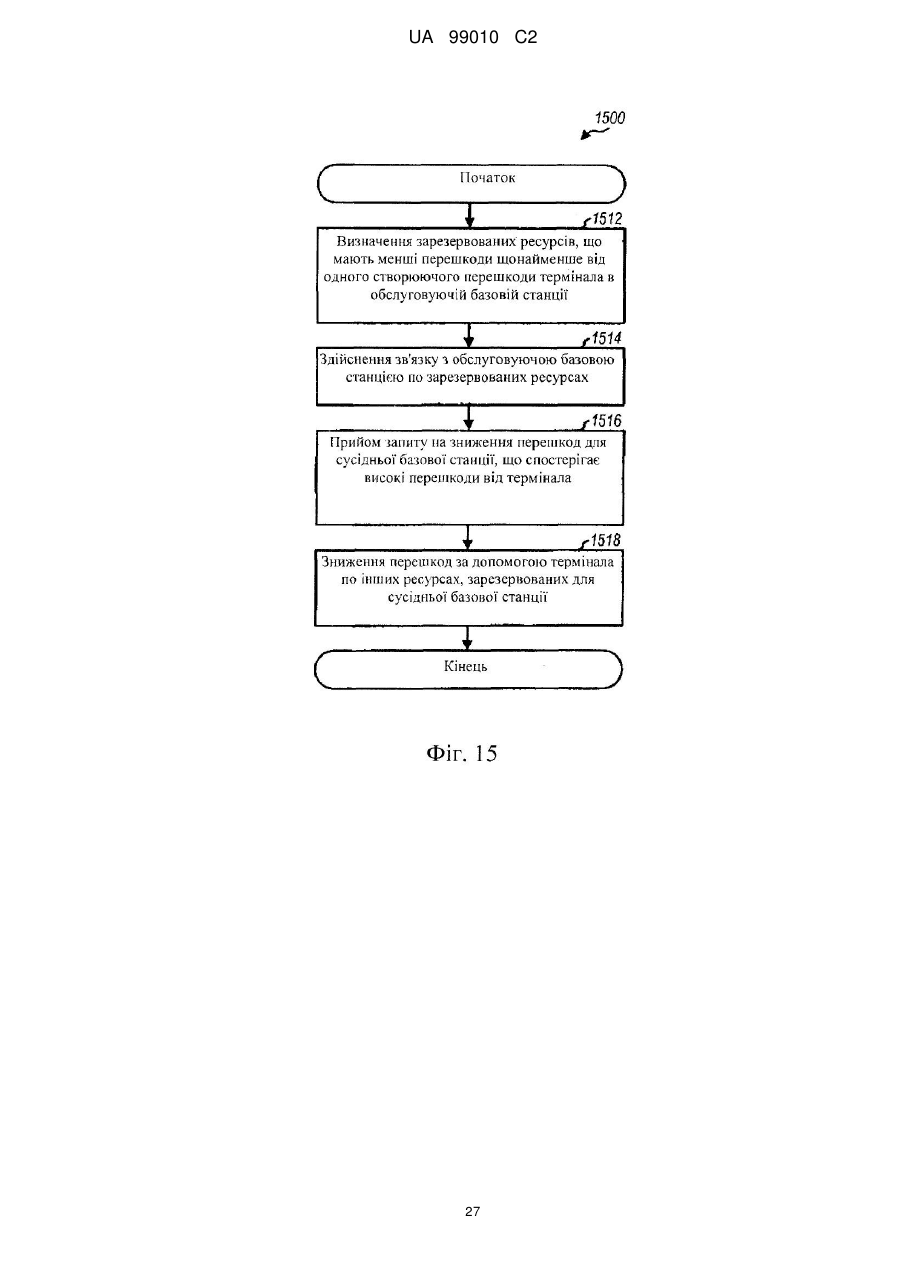

50. Спосіб бездротового зв'язку, який включає етапи, на яких:
визначають в терміналі зарезервовані ресурси, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала в обслуговуючій базовій станції; і
здійснюють зв'язок з обслуговуючою базовою станцією по зарезервованих ресурсах,
причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів.
51. Спосіб за п. 50, в якому здійснення зв'язку з обслуговуючою базовою станцією включає етап, на якому відправляють щонайменше один з каналу керування і каналу даних виключно по зарезервованих ресурсах в обслуговуючу базову станцію.
52. Спосіб за п. 50, в якому визначення зарезервованих ресурсів включає етап, на якому приймають широкомовну інформацію, яка вказує зарезервовані ресурси, від обслуговуючої базової станції.
53. Спосіб за п. 50, який додатково включає етапи, на яких:
приймають запит на зниження перешкод для сусідньої базової станції, що спостерігає високі перешкоди від термінала; і
знижують перешкоди за допомогою термінала по інших ресурсах, зарезервованих для сусідньої базової станції.
54. Спосіб за п. 53, в якому прийом запиту включає етап, на якому приймають запит на зниження перешкод від сусідньої базової станції або обслуговуючої базової станції.
Текст
Реферат: Описані методики для зменшення перешкод в мережі бездротового зв'язку. Термінал може бажати здійснювати зв'язок з більш слабкою обслуговуючою базовою станцією і може спостерігати високі перешкоди від сильної створюючої перешкоди базової станції. Ці дві базові станції можуть бути асинхронними і мати різну кадрову синхронізацію. У цьому аспекті, високі перешкоди можуть бути зменшені за допомогою спонукання створюючої перешкоди базової станції резервувати ресурс низхідної лінії зв'язку і/або висхідної лінії зв'язку. Створююча перешкоди базова станція може передавати з низьким рівнем потужності або взагалі не передавати по зарезервованих ресурсах низхідної лінії зв'язку, щоб знижувати перешкоди для термінала. Термінали, які обслуговуються за допомогою створюючої перешкоди базової станції, можуть передавати з низьким рівнем потужності або взагалі не передавати по зарезервованих ресурсах висхідної лінії зв'язку, щоб знижувати перешкоди в обслуговуючій базовій станції. Термінал в такому випадку може мати можливість здійснювати зв'язок з обслуговуючою базовою станцією. UA 99010 C2 (12) UA 99010 C2 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка вимагає пріоритет по попередній заявці на патент CШA порядковий номер 61/040347, озаглавленої "ASYNCHRONOUS LONG-TERM INTERPERENCE AVOIDANCE", поданої 28 березня 2008 року, попередній заявці на патент США порядковий номер 61/040481, озаглавленої "ASYNCHRONOUS SHORT-TERM INTERFERENCE AVOIDANCE", поданої 28 березня 2008 року, і попередній заявці на патент США порядковий номер 61/076366, озаглавленої "FLEXIBLE MULTICARRIER COMMUNICATION SYSTEM", поданої 27 червня 2008 року, всі з яких призначені правонаступнику і взяті в даний документ по посиланню. Дане розкриття суті, загалом, належить до зв'язку, а більш конкретно, до способів для зменшення перешкод в мережі бездротового зв'язку. Мережі бездротового зв'язку широко розгортаються для того, щоб надавати різний контент зв'язку, наприклад, мову, відео, пакетні дані, обмін повідомленнями, широкомовлення і т. д. Ці бездротові мережі можуть бути мережами множинного доступу, виконаними з можливістю підтримки множини користувачів за допомогою спільного використання доступних мережевих ресурсів. Приклади таких мереж множинного доступу включають в себе мережі множинного доступу з кодовим розділенням каналів (CDMA), мережі множинного доступу з часовим розділенням каналів (TDMA), мережі множинного доступу з частотним розділенням каналів (FDMA), мережі ортогонального FDMA (OFDMA) і мережі FDMA з однією несучою (SC-FDMA). Мережа бездротового зв'язку може включати в себе певне число базових станцій, які можуть підтримувати зв'язок для певного числа терміналів. Термінал може здійснювати зв'язок з базовою станцією через низхідну лінію зв'язку і висхідну лінію зв'язку. Низхідною лінією зв'язку (або прямою лінією зв'язку) називають лінію зв'язку від базової станції до термінала, а висхідною лінією зв'язку (або зворотною лінією зв'язку) називають лінію зв'язку від термінала до базової станції. Базова станція може передавати дані по низхідній лінії зв'язку в термінал і/або може приймати дані у висхідній лінії зв'язку від термінала. У низхідній лінії зв'язку передача від базової станції може спостерігати перешкоди, які виникають в результаті передач від сусідніх базових станцій. У висхідній лінії зв'язку передача від термінала може спостерігати перешкоди від передач від інших терміналів, що здійснюють зв'язок з сусідніми базовими станціями. Як для низхідної лінії зв'язку, так і для висхідної лінії зв'язку перешкоди, які виникають в результаті створюючих перешкоди базових станцій і створюючих перешкоди терміналів, можуть погіршувати продуктивність. Отже, в даній галузі техніки існує потреба в методиках для зменшення перешкод в бездротовій мережі. Методики для зменшення перешкод в бездротовій мережі описані в даному документі. Термінал може бажати здійснювати зв'язок з більш слабкою обслуговуючою базовою станцією і може спостерігати високі перешкоди від сильної створюючої перешкоди базової станції в низхідній лінії зв'язку. Крім того, обслуговуюча базова станція може спостерігати високі перешкоди від створюючих перешкоди терміналів у висхідній лінії зв'язку. Обслуговуюча базова станція і створююча перешкоди базова станція можуть бути асинхронними і мати різну кадрову синхронізацію. У аспекті, високі перешкоди в низхідній лінії зв'язку і/або висхідній лінії зв'язку можуть зменшуватися за допомогою примушування створюючої перешкоди базової станції резервувати деякі ресурси, наприклад, частотні ресурси і/або часові ресурси. Зарезервовані ресурси можуть включати в себе зарезервовані ресурси низхідної лінії зв'язку і/або зарезервовані ресурси висхідної лінії зв'язку. Створююча перешкоди базова станція може передавати з низьким рівнем потужності або взагалі не передавати по зарезервованих ресурсах низхідної лінії зв'язку, щоб знижувати перешкоди в низхідній лінії зв'язку в термінал. Створюючі перешкоди термінали, що обслуговуються за допомогою створюючої перешкоди базової станції, можуть передавати з низьким рівнем потужності або взагалі не передавати по зарезервованих ресурсах висхідної лінії зв'язку, щоб знижувати перешкоди у висхідній лінії зв'язку в обслуговуючій базовій станції. Термінал в такому випадку може мати можливість здійснювати зв'язок з обслуговуючою базовою станцією в присутності створюючої перешкоди базової станції і її терміналів. Резервування частотних ресурсів може бути конкретно застосовним для асинхронної мережі. Резервування часових ресурсів дозволяє уникати десенсибілізації приймача в терміналі, які виникають в результаті надмірно високих перешкод від створюючої перешкоди базовій станції, як описано нижче. Далі більш детально описані різні аспекти і ознаки винаходу. Короткий опис креслень Фіг. 1 показує мережу бездротового зв'язку. Фіг. 2 показує асинхронну роботу множини базових станцій. 1 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 показує розділення частотних ресурсів. Фіг. 4 показує приклад частотного резервування. Фіг. 5 показує резервування частотних ресурсів в заздалегідь визначеному порядку. Фіг. 6 показує приклад часового резервування. Фіг. 7 показує процес, що виконується за допомогою термінала. Фіг. 8 показує пристрій для термінала. Фіг. 9 показує процес, що виконується за допомогою створюючої перешкоди базової станції. Фіг. 10 показує пристрій для створюючої перешкоди базової станції. Фіг. 11 показує процес, що виконується за допомогою обслуговуючої базової станції. Фіг. 12 показує пристрій для обслуговуючої базової станції. Фіг. 13 показує інший процес, що виконується за допомогою обслуговуючої базової станції. Фіг. 14 показує інший пристрій для обслуговуючої базової станції. Фіг. 15 показує інший процес, що виконується за допомогою термінала. Фіг. 16 показує інший пристрій для термінала. Фіг. 17 показує блок-схему термінала і двох базових станцій. Докладний опис винаходу Методики, описані в даному документі, можуть використовуватися для різних мереж бездротового зв'язку, таких як мережі CDMA, TDMA, FDMA, OFDMA, SC-FDMA та інші мережі. Терміни "мережа" і "система" часто використовуються взаємозамінно. CDMA-мережа може реалізовувати таку радіотехнологію, як універсальний наземний радіодоступ (UTRA) cdma2000 і т. д. UTRA включає в себе широкосмугову CDMA (WCDMA) і інші варіанти CDMA. Cdma2000 покриває стандарти IS-2000, IS-95 і IS-856. TDMA-мережа може реалізовувати таку радіотехнологію, як глобальна система мобільного зв'язку (GSM). OFDMA-мережа може реалізовувати таку радіотехнологію, як вдосконалений UTRA (E-UTRA), надмобільний широкосмуговий зв'язок (UMB), IEEE 802.11 (Wi-Fi) IEEE 802.16 (WiMAX), IEEE 802.20, FlashOFDM і т. д. UTRA і E-UTRA є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) 3GPP і вдосконалений стандарт LTE (LTE-A) є новими версіями UMTS, які використовують E-UTRA. UTRA, E-UTRA, UMTS, LTE, LTE-A і GSM описані в документах організації, яка називається партнерським проектом третього покоління (3GPP). Cdma2000 і UMB описані в документах організації, яка називається партнерським проектом третього покоління 2 (3GPP2). Методики, описані в даному документі, можуть використовуватися для бездротових мереж і радіотехнологій, згаданих вище, а також для інших бездротових мереж і радіотехнологій. Фіг. 1 показує мережу 100 бездротовою зв'язку, яка може включати в себе певне число базових станцій і інших мережевих об'єктів. Для простоти, фіг. 1 показує тільки дві базові станції 120 і 122 і один мережевий контролер 130. Базова станція може бути станцією, яка здійснює зв'язок з терміналами, і також може згадуватися як точка доступу, вузол В, вдосконалений вузол В (eNB) і т. д. Базова станція може надавати покриття зв'язку для конкретної географічної області. Термін "стільник" може згадуватися як зона покриття базової станції і/або підсистема базової станції, обслуговуюча цю зону покриття, в залежності від контексту, в якому використовується термін. Базова станція може надавати покриття зв'язку для макростільника, пікостільники, фемтостільники і/або інших типів стільників. Макростільник може покривати відносно велику географічну область (наприклад, декілька кілометрів в радіусі) і може забезпечувати можливість необмеженого доступу для терміналів з підпискою на послуги. Пікостільник може покривати відносно невелику географічну область і може забезпечувати можливість необмеженого доступу для терміналів з підпискою на послуги. Фемтостільник може покривати відносно невелику географічну область (наприклад, будинок) і може забезпечувати можливість обмеженого доступу для терміналів, що мають з'єднання з фемтостільником, наприклад, терміналів, що належать закритій абонентській групі (CSG). CSG може включати в себе термінали для користувачів будинку, термінали для користувачів, підписаних на спеціальну схему обслуговування, і т. д. Базова станція для макростільника може згадуватися як базова макростанція. Базова станція для пікостільника може згадуватися як базова пікостанція. Базова станція для фемтостільника може згадуватися як базова фемтостанція або домашня базова станція. Бездротова мережа 100 також може включати в себе ретрансляційні станції. Ретрансляційна станція є станцією, яка приймає передачу даних і/або іншу інформації від вищерозміщеної станції і відправляє передачу даних і/або іншу інформації в нижчерозміщену станцію. Вищерозміщена станція може бути базовою станцією, іншою ретрансляційною станцією або терміналом. Нижерозміщена станція може бути терміналом, іншою 2 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 ретрансляційною станцією або базовою станцією. Ретрансляційна станція також може бути терміналом, який ретранслює передачі для інших терміналів. Мережевий контролер 130 може сполучатися з набором базових станцій і надавати координацію і керування для цих базових станцій. Мережевий контролер 130 може бути одним мережевим об'єктом або набором мережевих об'єктів. Мережевий контролер 130 може здійснювати зв'язок з базовими станціями 120 і 122 через транзитне з'єднання. Базові станції 120 і 122 також можуть здійснювати зв'язок один з одним, наприклад, безпосередньо або опосередковано через бездротове або дротове транзитне з'єднання. Бездротова мережа 100 може бути гомогенною мережею, яка включає в себе тільки базові макростанції. Бездротова мережа 100 також може бути гетерогенною мережею, яка включає в себе базові станції різних тинів, наприклад, базові макростанції, базові пікостанції, домашні базові станції, ретрансляційний станції і т. д. Методики, описані в даному документі, можуть використовуватися для гомогенних і гетерогенних мереж. Термінали 110 і 112 можуть бути двома з мнолсини терміналів, що підтримуються за допомогою бездротової мережі 100. Термінал може бути стаціонарним або мобільним і також може згадуватися як термінал доступу (AT), мобільна станція (MS), абонентський пристрій (UE), абонентський модуль, станція і т. д. Термінал може бути стільниковим телефоном, персональним цифровим помічником (PDA), бездротовим модемом, пристроєм бездротового зв'язку, кишеньковим пристроєм, портативним комп'ютером, бездротовим телефоном, станцією бездротової місцевої лінії (WLL) і т. д. Термінал може мати можливість здійснювати зв'язок з базовими макростанціями, базовими пікостанціями, базовими фемтостанціями і/або іншими станціями. Термінал може здійснювати зв'язок з обслуговуючою базовою станцією і може викликати перешкоди і/або приймати перешкоди від однієї або більше створюючих перешкоди базових станцій. Обслуговуюча базова станція це базова станція, призначена для того, щоб обслуговувати термінал в низхідній лінії зв'язку і/або висхідній лінії зв'язку. Створююча перешкоди базова станція є базовою станцією, що викликає перешкоди для термінала в низхідній лінії зв'язку і/або спостерігаючої перешкоди від термінала у висхідній лінії зв'язку. На фіг. 1, базова станція 120 є обслуговуючою базовою станцією для термінала 110, а базова станція 122 є створюючою перешкоди базовою станцією для термінала 110. Термінал 112 здійснює зв'язок з базовою станцією 122 і є створюючим перешкоди терміналом для базової станції 120. Бездротова мережа 100 може підтримувати синхронну або асинхронну роботу. При синхронній роботі базові станції можуть мати ідентичну кадрову синхронізацію, і передачі від різних базових станцій можуть бути вирівняні у часі. При асинхронній роботі базові станції можуть мати різну кадрову синхронізацію, і передачі від різних базових станцій можуть не бути вирівняні у часі. Фіг. 2 показує приклад асинхронної роботи множини базових станцій 1-L, де L > 1. Для кожної базової станції горизонтальна вісь може представляти час, і вертикальна вісь може представляти частоту або потужність передачі. Часова шкала передачі для кожної базової станції може бути розділена на одиниці субкадрів. Кожен субкадр може мати заздалегідь визначену тривалість, наприклад, 1 мілісекунда (мс) і т. д. Субкадр також може згадуватися як часовий квант, кадр і т. д. При асинхронній роботі кожна базова станція може незалежно підтримувати свою кадрову синхронізацію і може автономно призначати індекси субкадрам. Наприклад, базова станція 1 може мати субкадр fl з початком у час Tl, базова станція 2 може мати субкадр f2 з початком у час Т2 і т. д., і базова станція L може мати субкадр fL з початком у час TL. Початкові часи T1, T2,. .., і TL можуть не бути вирівняні за часом, як показано на фіг. 2. Крім того, індекси субкадру f1, f2, ..., і fL можуть мати різні значення. Бездротова мережа 100 може використати дуплекс з частотним розділенням каналів (FDD). Для FDD один частотний канал виділяється для низхідної лінії зв'язку, і інший частотний канал виділяється для висхідної лінії зв'язку. Частотний канал для кожної лінії зв'язку може розглядатися як частотні ресурси, які можуть використовуватися для передачі по цій лінії зв'язку. Частотні ресурси для кожної лінії зв'язку можуть бути розділені по-різному. Фіг. 3 показує схему розділення частотних ресурсів для однієї лінії зв'язку, наприклад, низхідної лінії зв'язку або висхідній лінії зв'язку. Смуга пропускання системи для лінії зв'язку може бути фіксованою або конфігурованою. Наприклад, LTE і UMB підтримують смугу пропускання системи в 1,25, 2,5, 5, 10 або 20 мегагерц (МГц). Смуга пропускання системи може бути розділена на M субсмуг з індексами 1-М, де M може бути будь-яким значенням. Кожна субсмуга може покривати заздалегідь визначений частотний діапазон, наприклад, 1,08 МГц в 3 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 LTE. Число субсмуг може залежати від смуги пропускання системи і розміру субсмуги. Наприклад, 1, 2, 4, 8 або 16 субсмуг можуть бути доступними для смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 МГц, відповідно. Смуга пропускання системи також може бути розділена на безліч (K) піднесучих з мультиплексуванням з ортогональним частотним розділенням каналів (OFDM) або мультиплексуванням з частотним розділенням каналів з однією несучою (SC-FDM). Піднесучі також можуть згадуватися як тони, елементи дозволу і т. д. Рознесення між суміжними піднесучими може бути фіксованим, і загальне число піднесучих (K) може залежати від смуги пропускання системи. Наприклад, K може дорівнювати 128, 256, 512, 1024 або 2048 для смуги пропускання системи в 1,25, 2,5, 5, 10 або 20 МГц, відповідно. Кожна субсмуга може включати в себе S піднесучих, де S може бути будь-яким значенням. Наприклад, в LTE, кожна субсмуга охоплює 1,08 МГц і включає в себе 72 піднесучі. Смуга пропускання системи також може бути розділена на множину (C) несучих. Кожна несуча може мати конкретну середню частоту і конкретну смугу пропускання. Число несучих може залежати від смуги пропускання системи і розміру смуги пропускання несучою. Загалом, доступні частотні ресурси для кожної лінії зв'язку можуть бути розділені по-різному, де субсмуги, піднесучі і несучі є трьома прикладами. Доступні частотні ресурси можуть виділятися і використовуватися для передачі. Бездротова мережа 100 може включати в себе базові станції різних типів, наприклад, базові макростанції, базові пікостанції, базові фемтостанції і т. д. Ці різні типи базових станцій можуть мати різні рівні потужності передачі, різні зони покриття і різний вплив на перешкоди в бездротовій мережі 100. Наприклад, базові макростанції можуть мати високий рівень потужності передачі (наприклад, 20 Вт), тоді як базові піко- і фемтостанції можуть мати низький рівень потужності передачі (наприклад, 1 Вт). Знов посилаючись на фіг. 1, термінал 110 може знаходитися в рамках покриття множини базових станцій. Одна з цих базових станцій може вибиратися для обслуговування термінала 110. Обслуговуюча базова станція може вибиратися на основі різних критеріїв, таких як геометрія, втрати в тракті і т. д. Геометрія може визначатися кількісно за допомогою відношення "сигнал-шум" (SNR), відношення "сигнал-до-перешкод-і-шуму" (SINR), відношення "несучої-доперешкод" (С/І) і т.д. Термінал 110 може працювати в сценарії домінуючих перешкод, в якому термінал може спостерігати високі перешкоди від однієї або більше базових станцій і/або може викликати високі перешкоди для однієї або більше базових станцій. Високі перешкоди можуть визначатися кількісно за допомогою перешкод, які спостерігаються, що перевищують порогове значення, або на основі деяких інших критеріїв. Сценарій домінуючих перешкод може відбуватися в результаті розширення діапазону, яке є сценарієм, в якому термінал 110 підключається до базової станції з меншими втратами в тракті і меншою геометрією з множини базових станцій, що виявляються за допомогою термінала 110. Наприклад, термінал 110 може виявляти базові станції 120 і 122 і може мати більш низьку потужність, що приймається для базової станції 120, чим для базової станції 122. Проте, може бути бажаним для термінала 110 підключатися до базової станції 120, якщо втрати в тракті для базової станції 120 нижче за втрати в тракті для базової станції 122. Це може мати місце, якщо базова станція 120 (яка може бути базовою пікостанцією) має набагато нижчу потужність передачі в порівнянні з базовою станцією 122 (яка може бути базовою макростанцією). За допомогою примушення термінала 110 підключатися до базової станції 120 з меншими втратами в факті, можуть викликатися менші перешкоди для бездротової мережі 100, щоб досягати вказаної швидкості передачі даних, і пропускна здатність мережі може підвищуватися. Сценарій домінуючих перешкод також може відбуватися в результаті обмеженого з'єднання. Термінал 110 може знаходитися близько до базової станції 122 і може мати високу потужність, що приймається для базової станції 122. Проте, термінал 110 може не належати CSG базовій станції 122, і йому може не дозволятися здійснювати доступ до базової станції 122. Термінал 110 в такому випадку може підключатися до необмеженої базової станції 120 з більш низькою потужністю, що приймається. Термінал 110 в такому випадку може спостерігати високі перешкоди від базової станції 122 і також може викликати високі перешкоди для базової станції 122. У аспекті, резервування ресурсів може використовуватися для того, щоб підтримувати зв'язок для термінала 110, який працює в сценарії домінуючих перешкод. Резервування ресурсів це резервування певних ресурсів за допомогою однієї базової станції для однієї або більше інших базових станцій. Резервування ресурсів також може згадуватися як виділення, "бланкування" ресурсів і т. д. Створююча перешкоди базова станція 122 може резервувати деякі 4 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 ресурси низхідної лінії зв'язку (наприклад, одну або більше субсмуг для низхідної лінії зв'язку), по яких базова станція 122 може передавати з низьким рівнем потужності або взагалі не передавати, щоб знижувати перешкоди по зарезервованих ресурсах низхідної лінії зв'язку. Створююча перешкоди базова станція 122 також може резервувати деякі ресурси висхідної лінії зв'язку (наприклад, одну або більше субсмуг для висхідної лінії зв'язку), по яких термінали, що обслуговуються за допомогою базової станції 122, можуть передавати з низьким рівнем потужності або взагалі не передавати, щоб знижувати перешкоди по зарезервованих ресурсах висхідної лінії зв'язку. Термінал 110 в такому випадку може спостерігати менші перешкоди по зарезервованих ресурсах низхідної лінії зв'язку, і обслуговуюча базова станція 120 може спостерігати менші перешкоди по зарезервованих ресурсах висхідної лінії зв'язку. Термінал 110 в такому випадку може мати можливість здійснювати зв'язок з обслуговуючою базовою станцією 120 навіть в присутності створюючої перешкоди базової станції 122 і її терміналів. Загалом, зарезервовані ресурси можуть містити частотні ресурси і/або часові ресурси. Для зрозумілості, велика частина нижчеприведеного опису приводиться для резервування частотних ресурсів або частотного резервування. Частотне резервування може використовуватися як для синхронної, так і для асинхронної роботи. Частотне резервування може бути конкретно застосовним для асинхронної роботи, оскільки базові станції не мають загального уявлення про час. Асинхронна робота може ставати більш загального по мірі того, як більше число базових піко- і фемтостанцій розгортається в закритому приміщенні, і ці базові станції можуть не мати доступу до джерела синхронізації, такого як глобальна система позиціонування (GPS). Фіг. 4 показує схему частотного резервування для підтримки зв'язку для термінала 110, який працює в сценарії домінуючих перешкод. У одній робочій ситуації, термінал 110 може виявляти присутність більш слабкої базової станції 120, а також сильної базової станції 122, наприклад, на основі пілотних сигналів або преамбул з низькою мірою повторного використання (LRP), відправлених за допомогою цих базових станцій. LRP - це иілотні сигнали, відправлені з низькою мірою повторного використання так, що вони можуть прийматися за допомогою віддалених терміналів. Термінал 110 може бажати підключатися до більш слабкої базової станції 120 в результаті розширення діапазону або обмеженого з'єднання. Термінал 110 може інформувати сильну базову станцію 122 про бажання підключитися до більш слабкої базової станції 120. У іншій робочій ситуації термінал 110 може спочатку здійснювати зв'язок з сильною базовою станцією 122. Термінал 110 може після цього виявляти присутність більш слабкої базової станції 120 і може бажати підключатися до цієї базової станції на основі деяких критеріїв, таких як геометрія, втрати в тракті, якість транзитного з'єднання і т. д. Термінал 110 може інформувати сильну базову станцію 122 про бажання підключитися до більш слабкої базової станції 120. У ще одній іншій робочій ситуації термінал 110 може спочатку здійснювати зв'язок з сильною базовою станцією 122, потім виявляти присутність більш слабкої базової станції 120 і потім видати звіт про більш слабку базову станцію в сильну базову станцію. Сильна базова станція 122 може вибирати більш слабку базову станцію 120 для обслуговування термінала 110 на основі деяких критеріїв і може направляти термінал на виконання хендовера в більш слабку базову станцію. Для всіх робочих ситуацій, описаних вище, більш слабка базова станція 120 може бути обслуговуючою базовою станцією для термінала 110, а сильна базова станція 122 може бути створюючою перешкоди базовою станцією. Створююча перешкоди базова станція 122 може резервувати деякі частотні ресурси в низхідній лінії зв'язку або висхідній лінії зв'язку або обох лініях зв'язку, щоб давати можливість терміналу 110 здійснювати зв'язок з обслуговуючою базовою станцією 120. Величина частотних ресурсів, які потрібно резервувати для кожної лінії зв'язку, може узгоджуватися між базовими станціями 120 і 122, наприклад, через повідомлення, якими обмінюються через транзитне з'єднання або через термінал 110. Зарезервовані частотні ресурси можуть задаватися в одиницях субсмуг частот, піднесучих, несучих і т. д. Зарезервовані частотні ресурси можуть бути допустимими протягом заздалегідь визначеного інтервалу часу (наприклад, 100 мс) або можуть бути постійними і допустимими необмежено доти, доки не здійснена зміна. Створююча перешкоди базова станція 122 може інформувати обслуговуючу базову станцію 120 про зарезервовані частотні ресурси через транзитне з'єднання або через термінал 110. Величина частотних ресурсів, які потрібно резервувати для кожного з низхідної лінії зв'язку і висхідної лінії зв'язку, може бути визначена по-різному і на основі різних чинників. У одній схемі, величина частотних ресурсів, які потрібно резервувати, може бути визначена на основі таких чинників, як навантаження обслуговуючої базової станції 120, навантаження створюючої 5 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 перешкоди базової станції 122, об'єм даних для відправки для термінала 110, величина підвищення пропускної здатності мережі і т. д. В одній схемі, може резервуватися фіксована величина частотних ресурсів. У іншій схемі, величина частотних ресурсів, що конфігурується, може резервуватися і може варіюватися у часі і/або між базовими станціями. У прикладі, показаному на фіг. 4, створююча перешкоди базова станція 122 резервує субсмугу х для обслуговуючої базової станції 120. Конкретні частотні ресурси, які потрібно резервувати, можуть бути визначені так, як описано нижче. Фіг. 5 показує схему резервування частотних ресурсів в заздалегідь визначеному порядку. У прикладі, показаному на фіг. 5, три базових станції А, В і C резервують частотні ресурси в одиницях субсмуги. Горизонтальна вісь для кожної базової станції означає частоту, а вертикальна вісь означає потужність передачі. Термінал 110 може спостерігати високі перешкоди від базових станцій А, В і C. Якщо ці створюючі перешкоди базові станції резервують різні субсмуги, то термінал 110 може як і раніше спостерігати високі перешкоди у всіх зарезервованих субсмугах. Наприклад, якщо тільки базова станція А резервує субсмугу 1, то термінал 110 може як і раніше спостерігати високі перешкоди від базової станції В і/або C в субсмузі 1 і не може мати можливість здійснювати зв'язок в субсмузі 1. У одній схемі, створюючі перешкоди базові станції можуть резервувати частотні ресурси в заздалегідь визначеному порядку. У прикладі, показаному на фіг. 5, субсмуга 1 може бути зарезервована або бланкирована першою, потім субсмуга 2 може бути зарезервована другою, потім субсмуга 3 може бути зарезервована третьою і т. д. Базова станція А може прийняти рішення резервувати три субсмуги і потім може резервувати субсмуги 1, 2 і 3. Базова станція В може прийняти рішення резервувати одну субсмугу і потім може резервувати субсмугу 1. Базова станція C може прийняти рішення резервувати дві субсмуги і потім може резервувати субсмуги 1 і 2. Термінал 110 повинен спостерігати менші перешкоди в субсмузі 1 від всіх трьох базових станцій А, В і C, може спостерігати менші перешкоди в субсмузі 2 від базових станцій AiCi повинен спостерігати менші перешкоди в субсмузі 3 тільки від базової станції А. Термінал 110 може мати можливість досягати хорошого SINR в субсмузі 1, середнього SINR в субсмузі 2 і більш низького SINR в субсмузі 3. У одній схемі, різні базові станції одного класу потужності (наприклад, всі базові макростанції) можуть резервувати частотні ресурси в заздалегідь визначеному порядку. Наприклад, базові станції А, В і C на фіг. 5 можуть бути базовими макростанціями. Термінал 110 може бажати підключатися до базової пікостанції, розташованої в рамках покриття всіх трьох базових макростанцій А, В і C, і може мати можливість досягати хорошого SINR в субсмузі 1, зарезервованої за допомогою всіх трьох базових макростанцій. Заздалегідь визначений порядок резервування частотних ресурсів може бути відомий апріорі за допомогою базових станцій або може бути переданий в базові станції. Повертаючись до прикладу, показаного на фіг. 1 і 4, що створює перешкоди базова станція 122 може знижувати перешкоди по зарезервованих частотних ресурсах низхідної лінії зв'язку по-різному. У одній схемі, створююча перешкоди базова станція 122 може уникати передачі по зарезервованих частотних ресурсах і в такому випадку не викликає перешкоди по цих частотних ресурсах. У іншій схемі, створююча перешкоди базова станція 122 може передавати з більш низьким рівнем потужності, щоб знижувати перешкоди по зарезервованих частотних ресурсах. У одній схемі, рівень потужності передачі створюючої перешкоди базової станції 122 може вибиратися, щоб досягати цільового рівня перешкод для термінала 110. Термінал 110 може відправляти запит на резервування частотних ресурсів, в створюючу перешкоди базову станцію 122, і може включати цільовий рівень перешкод і, можливо, свій рівень потужності передачі в запит. Створююча перешкоди базова станція 122 може визначати втрати в тракті від термінала 110 до створюючої перешкоди базової станції 122 на основі відомого або виданого в звіті рівня потужності передачі термінала і виміряній потужності запиту, що приймається в створюючій перешкоди базовій станції. Створююча перешкоди базова станція 122 в такому випадку може визначати свій рівень потужності передачі на основі втрат в тракті і цільового рівня перешкод. Аналогічно, перешкоди по зарезервованих частотних ресурсах висхідної лінії зв'язку можуть бути знижені за допомогою примушення терміналів, що обслуговуються за допомогою створюючої перешкоди базової станції 122, або уникати передачі по цих частотних ресурсах, або передавати з більш низьким рівнем потужності. Обслуговуюча базова станція 120 може використати зарезервовані частотні ресурси порізному. У одній схемі, обслуговуюча базова станція 120 може відправляти один або більше каналів керування низхідної лінії зв'язку (наприклад, виключно) по зарезервованих частотних ресурсах низхідної лінії зв'язку і/або може приймати один або більше каналів керування висхідної лінії зв'язку (наприклад, виключно) по зарезервованих частотних ресурсах висхідної 6 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 лінії зв'язку. Ця схема може давати можливість обслуговуючій базовій станції 120 надійно відправляти керуючу інформацію в термінал 110 і/або надійно приймати керуючу інформацію від термінала 110 по частотних ресурсах, які мають менші перешкоди. Обслуговуюча базова станція 120 може відправляти дані по зарезервованих частотних ресурсах низхідної лінії зв'язку (якщо доступні) або по інших ресурсах низхідної лінії зв'язку, які можуть бути зарезервовані іншими способами. Обслуговуюча базова станція 120 також може приймати дані від термінала і 10 по зарезервованих частотних ресурсах висхідної лінії зв'язку (якщо доступні) або по інших ресурсах висхідної лінії зв'язку, які можуть бути зарезервовані іншими способами. Наприклад, обслуговуюча базова станція 120 може відправляти запит на зниження перешкод, щоб просити створюючі перешкоди термінали знижувати перешкоди по певних ресурсах висхідної лінії зв'язку так, що термінал 110 може відправляти дані по ресурсах висхідної лінії зв'язку в обслуговуючу базову станцію 120. Відповідно, термінал 110 може відправляти запит на зниження перешкод, щоб просити створюючу перешкоди базову станцію 122 знижувати перешкоди по певних ресурсах низхідної лінії зв'язку так, що обслуговуюча базова станція 120 може відправляти дані по ресурсах низхідної лінії зв'язку в термінал 110. Ця схема може давати можливість створюючій перешкоди базовій станції 122 резервувати меншу величину частотних ресурсів на довготривалій основі. Ресурси висхідної лінії зв'язку і/або низхідної лінії зв'язку для відправки даних можуть динамічно резервуватися, по мірі необхідності, з використанням запитів на зниження перешкод, які також можуть згадуватися як повідомлення про використання ресурсів (RUM). У іншій схемі, обслуговуюча базова станція 120 може відправляти канали керування і даних низхідної лінії зв'язку по зарезервованих частотних ресурсах низхідної лінії зв'язку і/або може приймати канали керування і даних висхідної лінії зв'язку по зарезервованих частотних ресурсах висхідної лінії зв'язку. Створююча перешкоди базова станція 122 може резервувати достатню величину частотних ресурсів в кожній лінії зв'язку для каналів керування і даних по цій лінії зв'язку. У одній схемі, створююча перешкоди базова станція 122 може широкомовно передавати інформацію, що переносить частотні ресурси, зарезервовані для обслуговуючої базової станції 120. У іншій схемі, обслуговуюча базова станція 120 може широкомовно передавати інформацію, що переносить зарезервовані частотні ресурси, які використовуються для каналів керування. Базова станція може широкомовно передавати інформацію, що стосується зарезервованих частотних ресурсів, в LRP або деякому іншому сигналі, відправленому за допомогою базової станції. У одній схемі, термінал 110 може періодично відправляти інформацію каналу в обслуговуючу базову станцію 120. Інформація каналу може містити інформацію індикатора якості каналу (CQI), інформацію перешкод, інформація відгуку каналу і т. д. В одній схемі, CQIінформація може містити оцінку SINR для кожного частотного блоку, по якому повинен бути виданий звіт, наприклад, кожної субсмуги, зарезервованої для обслуговуючої базової станції 120, кожної субсмуги, яка може використовуватися для передачі даних в термінал 110, кожної субсмуги з досить високим SINR, кожної субсмуги з досить низькими перешкодами, всіх частотних ресурсів, зарезервованих для обслуговуючої базової станції 120, всієї смуги пропускання системи і т. д. В іншій схемі, CQI-інформація може містити щонайменше одну схему модуляції і кодування (MCS), визначену на основі щонайменше однієї оцінки SINR. Інформація перешкод може містити оцінку перешкод для кожного частотного блоку, по якому повинен бути виданий звіт. Частотний блок(и) для видачі звітів по CQІ може бути ідентичним або відмінним від частотного блоку(ів) для видачі звітів по перешкодах. Термінал 110 може відправляти CQI-інформацію на першій швидкості і може відправляти інформацію перешкод на другій швидкості, яка може бути ідентичною або нижчою першої швидкості. Альтернативно або додатково, термінал 110 може відправляти CQI-інформацію і/або інформацію перешкод кожен раз, коли запитується за допомогою обслуговуючої базової станції 120, кожен раз, коли характеристики каналу змінюються, або на основі інших ініціюючих подій. Обслуговуюча базова станція 120 може використати CQI-інформацію і/або інформацію перешкод, видану в звіті за допомогою термінала 110, щоб вибирати термінал для передачі даних, вибирати частотні ресурси, які потрібно використати для передачі даних в термінал, вибирати схему модуляції і кодування для передачі даних в термінал і т. д. Термінал 110 може спостерігати надмірно високі перешкоди від створюючої перешкоди базової станції 122, і може бути десенсибілізований (або позбавлений чутливості) за допомогою створюючої перешкоди базової станції в низхідній лінії зв'язку. Десенсибілізація може виникати, коли перешкоди є настільки високими, що бажаний сигнал від обслуговуючої базової станції 120 не може виявлятися за допомогою термінала 110 при наявності високих перешкод. Наприклад, 7 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 термінал 110 може виконувати автоматичне регулювання посилення (AGC) і може регулювати посилення приймача так, що вхідний сигнал, наданий в аналогово-цифровий перетворювач (ADC), має цільовий рівень сигналу, щоб уникнути відсікання ADC. Вхідний сигнал ADC може включати в себе бажаний сигнал від обслуговуючої базової станції 120, а також високі перешкоди від створюючої перешкоди базової станції 122. У вхідному сигналі ADC можуть переважати високі перешкоди. Рівень бажаного сигналу може бути нижчим за рівень шуму квантування ADC і може бути таким, що не виявляється. Сценарій десенсибілізації, описаний вище, може не дозволятися за допомогою примушення створюючої перешкоди базової станції 122 резервувати деякі частотні ресурси для обслуговуючої базової станції 120. Якщо створююча перешкоди базова станція 122 резервує деякі частотні ресурси, але передає по незарезервованих частотних ресурсах, то високі перешкоди від цих частотних ресурсів як і раніше можуть спонукати AGC в терміналі 110 регулювати посилення приймача так, що бажаний сигнал буде нижчим за шум квантування на вході ADC. У іншому аспекті, десенсибілізація термінала 110 може бути дозволена з використанням часового резервування. Часове резервування це резервування певних часових ресурсів (наприклад, часових інтервалів) за допомогою однієї базової станції для однієї або більше інших базових станцій. Створююча перешкоди базова станція 122 може резервувати певні часові інтервали (наприклад, набір субкадрів) для обслуговуючої базової станції 120 і може передавати з низьким рівнем потужності або взагалі не передавати протягом зарезервованих часових інтервалів. Термінал 110 в такому випадку може спостерігати низькі перешкоди або не спостерігати перешкод від створюючої перешкоди базової станції 122 протягом зарезервованих часових інтервалів і може мати можливість виявляти бажаний сигнал від обслуговуючої базової станції 120 протягом цих часових інтервалів. Фіг. 6 показує приклад часового резервування, щоб протистояти десенсибілізації термінала 110 при асинхронній роботі обслуговуючої базової станції 120 і створюючої перешкоди базової станції 122. Для кожної базової станції горизонтальна вісь може представляти час, а вертикальна вісь може представляти частоту або потужність передачі. Обслуговуюча базова станція 120 може бажати обслуговувати термінал 110 в субкадрі fs, B результаті асинхронної роботи субкадр fs обслуговуючої базової станції 120 може перекривати субкадри π і створюючої перешкоди базової станції 122. Створююча перешкоди базова станція 122 тим самим може резервувати всі частотні ресурси в субкадрах fi і для обслуговуючої базової станції 120. Фіг. 6 показує резервування двох субкадрів за допомогою створюючої перешкоди базової станції 122, щоб давати можливість обслуговуючої базової станції 120 використати один субкадр без перешкод або з низькими перешкодами від створюючої перешкоди базової станції 122. Загалом, будь-яка кількість часу (наприклад, будь-яке число субкадрів) може бути зарезервована для обслуговуючої базової станції 120. Зарезервований час може бути безперервним (наприклад, деяке число послідовних субкадрів), що дозволяє знижувати процент невикористаного часу, який виникає в результаті невирівняної кадрової синхронізації базових станцій 120 і 122. Зарезервований час також може бути рознесений. Наприклад, Q чергувань може бути задано, причому кожне чергування включає в себе субкадри, які рознесені на Q субкадрів, де Q може дорівнювати 4, 6, 8 і т. д. Створююча перешкоди базова станція 122 може резервувати одне або більше чергувань для обслуговуючої базової станції 120. Кількість часу на резервування, і/або конкретний часовий інтервал(и) на резервування, може узгоджуватися за допомогою базових станцій 120 і 122, наприклад, через повідомлення, якими обмінюються через транзитне з'єднання або через термінал 110. Термінал 110 може бути десенсибілізований за допомогою створюючої перешкоди базової станції 122 в низхідній лінії зв'язку, і він може, в свою чергу, десенсибілізувати створюючу перешкоди базову станцію 122 у висхідній лінії зв'язку. Це може мати місце, наприклад, якщо створююча перешкоди базова станція 122 є сусідньою базовою фемтостанцією, до якої термінал 110 не може здійснювати доступ в результаті обмеженого з'єднання. У такому сценарії симетричної десенсибілізації створююча перешкоди базова станція 122 може резервувати деякий час в низхідній лінії зв'язку для передачі за допомогою обслуговуючої базової станції 120 в термінал 110 (наприклад, як показано на фіг. 6), а також може резервувати деякий час у висхідній лінії зв'язку для передачі за допомогою термінала 110 в обслуговуючу базову станцію 120. Створююча перешкоди базова станція 122 може уникати планування передачі по висхідній лінії зв'язку для своїх терміналів протягом зарезервованого часу для висхідної лінії зв'язку, щоб уникнути високих перешкод від термінала і 10. У прикладах, показаних на фіг. 4 і 6 тільки створююча перешкоди базова станція 122 резервує частотні ресурси і час для обслуговуючої базової станції 120. Загалом, будь-яка 8 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 базова станція може резервувати частотні ресурси і/або час для інших базових станцій. Множина базових станцій можуть взаємно спостерігати високі перешкоди один від одного. Для частотного резервування різні базові станції можуть використати різні частотні ресурси, наприклад, різні субсмуги. Для часового резервування різні базові станції можуть використати різні часові інтервали (наприклад, різні інтервали в 100 мс) або чергування, які не перекриваються. Для зрозумілості, велика частина вищенаведеного опису приведена для зменшення перешкод в низхідній лінії зв'язку. Методики також можуть використовуватися для зменшення перешкод у висхідній лінії зв'язку. Фіг. 7 показує схему процесу 700, що виконується за допомогою термінала для. зв'язку з резервуванням ресурсів в бездротовій мережі. Термінал може виявляти створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала (етап 712). Термінал може відправляти запит на резервування ресурсів (наприклад, частотних ресурсів і/або часових ресурсів), в створюючу перешкоди базову станцію (етап 714). Термінал може здійснювати зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції (етап 716). Обслуговуюча базова станція і створююча перешкоди базова станція можуть бути асинхронними і мати різну кадрову синхронізацію. Альтернативно, обслуговуюча базова станція і створююча перешкоди базова станція можуть бути синхронними і мати аналогічну кадрову синхронізацію. У одному сценарії, термінал може виявляти дві базові станції, вибирати одну базову станцію як обслуговуючу базову станцію та ідентифікувати іншу базову станцію як створюючу перешкоди базову станцію. У іншому сценарії, термінал може спочатку здійснювати зв'язок з першою базовою станцією (наприклад, базовою макростанцією) і потім виявляти другу базову станцію (наприклад, базову пікостанцію). Термінал може бажати перемикатися на другу базову станцію і може видати звіт про другу базову станцію в першу базову станцію. Перша базова станція може прийняти рішення здійснити хендовер термінала у другу базову станцію і може резервувати ресурси, щоб давати можливість терміналу здійснювати зв'язок з другою базовою станцією. Перша базова станція тим самим спочатку може бути обслуговуючою базовою станцією, а потім може ставати створюючої перешкоди базовою станцією. Обслуговуюча базова станція і створююча перешкоди базова станція також можуть бути визначені іншими способами. Зарезервовані ресурси можуть містити ресурси низхідної лінії зв'язку і/або ресурси висхідної лінії зв'язку. Для частотного резервування зарезервовані ресурси для кожної лінії зв'язку (якщо є) можуть містити щонайменше одну субсмугу, щонайменше одну несучу, набір піднесучих і т. д. Для часового резервування зарезервовані ресурси для кожної лінії зв'язку (якщо є) можуть містити набір субкадрів в зарезервованому часовому інтервалі. Як для частотного, так і для часового резервування зарезервовані ресурси можуть мати менші перешкоди від створюючої перешкоди базової станції, наприклад, в результаті (і) передачі за допомогою створюючої перешкоди базової станції з більш низьким рівнем потужності або взагалі відсутність передачі по зарезервованих ресурсах і/або (іі) передачі за допомогою терміналів, що обслуговуються за допомогою утворюючої перешкоди базової станції, з більш низьким рівнем потужності або взагалі відсутності передачі по зарезервованих ресурсах. У одній схемі етапу 716, термінал може приймати канал керування і/або канал даних, відправлений виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції. Канал керування і/або канал даних може бути локалізований зарезервованими ресурсами з низькими перешкодами, що дозволяє підвищувати продуктивність. У іншій схемі, зарезервовані ресурси можуть містити зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку. Термінал може приймати канал керування низхідної лінії зв'язку і/або канал даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку від обслуговуючої базової станції. Термінал може відправляти канал керування висхідної лінії зв'язку і/або канал даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку в обслуговуючу базову станцію. Зарезервовані ресурси також можуть використовуватися для зв'язку іншими способами. Для часового резервування термінал може приймати канал керування і/або канал даних від обслуговуючої баченої станції протягом N субкадрів обслуговуючої базової станції, де N може дорівнювати одиниці і вище. Зарезервовані ресурси можуть включати в себе щонайменше N субкадрів створюючої перешкоди базової станції, які перекривають N субкадрів обслуговуючої базової станції, наприклад, як показано на фіг. 6. Зарезервовані ресурси також можуть містити одне або більше чергувань. 9 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 У одній схемі, термінал може визначати інформацію каналу для зарезервованих ресурсів і може відправляти інформацію каналу в обслуговуючу базову станцію. Термінал може отримувати щонайменше одну оцінку SINR для зарезервованих ресурсів і може визначати CQIінформацію на основі щонайменше однієї оцінки SINR. Термінал також може отримувати щонайменше одну оцінку перешкод для зарезервованих ресурсів. Інформація каналу може містити CQI-інформацію, щонайменше одну оцінку перешкод і/або іншу інформацію. У одній схемі, для розширення діапазону, потужність, що приймається, обслуговуючої базової станції може бути слабшою потужності, що приймається, створюючої перешкоди базової станції в терміналі. Втрати в тракті від обслуговуючої базової станції до термінала також можуть бути менші втрат в тракті від створюючої перешкоди базової станції до термінала. Створююча перешкоди базова станція може бути базовою макростанцією, що має високий рівень потужності передачі, наприклад, 20 Вт. Обслуговуюча базова станція може бути базовою пікостанцією або базової фемтостанцією, що має низький рівень потужності передачі, наприклад, 1 Вт. У іншій схемі, для обмеженого з'єднання, створююча перешкоди базова станція може бути базовою фемтостанцією з обмеженим доступом і може бути недоступною за допомогою термінала. Обслуговуюча базова станція може бути базовою пікостанцією або базової макростанцією з необмеженим доступом і може бути доступною за допомогою термінала. Фіг. 8 ілюструє схему пристрою 800 для термінала. Пристрій 800 включає в себе модуль 812 для виявлення створюючої перешкоди базової станції, що викликає високі перешкоди для термінала, модуль 814 для відправки запиту на резервування ресурсів, в створюючу перешкоди базову станцію, і модуль 816 для зв'язку з обслуговуючою базовою станцією по ресурсах, зарезервованих за ,допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції. Фіг. 9 показує схему процесу 900, що виконується за допомогою створюючої перешкоди базової станції в бездротовій мережі. Створююча перешкоди базова станція може отримувати вказівку термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснює зв'язок з обслуговуючою базовою станцією (етап 912). Створююча перешкоди базова станція і обслуговуюча базова станція можуть бути асинхронними і можуть мати різну кадрову синхронізацію. У одній схемі, створююча перешкоди базова станція може приймати запит на резервування ресурсів (наприклад, частотних ресурсів і/або часових ресурсів) від термінала. У іншій схемі, створююча перешкоди базова станція може приймати пілотний звіт від термінала. Створююча перешкоди базова станція може визначати те, що термінал спостерігає високі перешкоди від створюючої перешкоди базової станції, на основі запиту, пілотного звіту або деякої іншої інформації. Створююча перешкоди базова станція може резервувати ресурси, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом (етап 914). У одній схемі, створююча перешкоди базова станція може резервувати ресурси (наприклад, частотні ресурси) на основі заздалегідь визначеного порядку (наприклад, показаного на фіг. 5). Створююча перешкоди базова станція також може резервувати ресурси протягом заздалегідь визначеного періоду часу або протягом постійного періоду часу доти, доки зарезервовані ресурси не анулюються. Створююча перешкоди базова станція може знижувати перешкоди по зарезервованих ресурсах (етап 916). У одній схемі, створююча перешкоди базова станція може уникати передачі по зарезервованих ресурсах. У іншій схемі, створююча перешкоди базова станція може знижувати свою потужність передачі по зарезервованих ресурсах, наприклад, щоб отримувати цільовий рівень перешкод для термінала. Величина зниження потужності передачі може бути визначена на основі оцінених втрат в тракті від створюючої перешкоди базової станції до термінала і цільового рівня перешкод. Фіг. 10 показує схему пристрою 1000 для створюючої перешкоди базової станції. Пристрій 1000 включає в себе модуль 1012 для отримання вказівки термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснювати зв'язок з обслуговуючою базовою станцією, модуль 1014 для резервування ресурсів, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом, і модуль 1016 для зниження перешкод по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції. Фіг. 11 показує схему процесу 1100, що виконується за допомогою обслуговуючої базової станції в бездротовій мережі. Обслуговуюча базова станція може визначати ресурси (наприклад, частотні ресурси і/або часові ресурси), зарезервовані за допомогою створюючої перешкоди базової станції (етап 1112). Створююча перешкоди базова станція і обслуговуюча базова станція можуть бути асинхронними і можуть мати різну кадрову синхронізацію. Зарезервовані ресурси можуть мати менші перешкоди від створюючої перешкоди базової 10 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 станції. Обслуговуюча базова станція може широкомовно передавати інформацію, яка вказує зарезервовані ресурси, наприклад, через системну інформацію або LRP. Обслуговуюча базова станція може здійснювати зв'язок з терміналом по зарезервованих ресурсах (етап 1114). У одній схемі, обслуговуюча базова станція може відправляти канал керування і/або канал даних (наприклад, виключно) по зарезервованих ресурсах в термінал. У іншій схемі, обслуговуюча базова станція може відправляти канал керування і/або канал даних по зарезервованих ресурсах, а також по інших ресурсах в термінал. У ще одній схемі, зарезервовані ресурси можуть містити зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку. Обслуговуюча базова станція може відправляти канал керування низхідної лінії зв'язку і/або канал даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку в термінал. Обслуговуюча базова станція може приймати канал керування висхідної лінії зв'язку і/або канал даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку від термінала. У одній схемі, обслуговуюча базова станція може приймати інформацію каналу (наприклад, CQI-інформацію. інформацію про перешкоди і т. д.) для зарезервованих ресурсів від термінала. Обслуговуюча базова станція може використовувати інформацію каналу, щоб вибирати термінал для передачі даних, вибирати ресурси, які потрібно використати для передачі даних, вибирати схему модуляції і кодування для передачі даних і т. д. Фіг. 12 показує схему пристрою 1200 для обслуговуючої базової станції. Пристрій 1200 включає в себе модулі. 1212 для визначення ресурсів, зарезервованих за допомогою створюючої перешкоди базової станції, зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, і модуль 1212 для зв'язку з терміналом по зарезервованих ресурсах. Фіг. 13 показує схему процесу 1300, що виконується за допомогою обслуговуючої базової станції для зв'язку з резервуванням ресурсів в бездротовій мережі. Обслуговуюча базова станція може виявляти високі перешкоди (етап 1312). Обслуговуюча базова станція може визначати зарезервовані ресурси (наприклад, частотні ресурси і/або часові ресурси), що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала (етап 1314). У одній схемі, обслуговуюча базова станція може відправляти в сусідню базову станцію запит на резервування ресурсів. Сусідня базова станція в такому випадку може направляти щонайменше один створюючий перешкоди термінал на зниження перешкод по зарезервованих ресурсах. У іншій схемі, обслуговуюча базова станція може відправляти щонайменше в один створюючий перешкоди термінал запит на зниження перешкод по зарезервованих ресурсах. Кожен створюючий перешкоди термінал в такому випадку може знижувати перешкоди по зарезервованих ресурсах. У будь-якому випадку, обслуговуюча базова станція може широкомовно передавати інформацію, яка вказує зарезервовані ресурси, в свої термінали. Обслуговуюча базова станція може здійснювати зв'язок з терміналом по зарезервованих ресурсах (етап 1316). У одній схемі, обслуговуюча базова станція може приймати канал керування і/або канал даних, відправлений (наприклад, виключно) по зарезервованих ресурсах за допомогою термінала. Фіг. 14 показує схему пристрою 1400 для обслуговуючої базової станції з резервуванням ресурсів. Пристрій 1400 включає в себе модуль 1412 для виявлення високих перешкод в обслуговуючій базовій станції, модуль 1414 для визначення зарезервованих ресурсів, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала, і модуль 1416 для зв'язку з терміналом по зарезервованих ресурсах. Фіг. 15 показує схему процесу 1500, що виконується за допомогою термінала для зв'язку з резервуванням ресурсів в бездротовій мережі. Термінал може визначати зарезервовані ресурси (наприклад, частотні ресурси і/або часові ресурси), що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала в обслуговуючій базовій станції (етап 1512). У одній схемі, термінал може приймати широкомовну інформацію, яка вказує зарезервовані ресурси, від обслуговуючої базової станції. Термінал може здійснювати зв'язок з обслуговуючою базовою станцією по зарезервованих ресурсах (етап 1514). У одній схемі, термінал може відправляти канал керування і/або канал даних (наприклад, виключно) по зарезервованих ресурсах в обслуговуючу базову станцію. Термінал також може приймати запит на зниження перешкод для сусідньої базової станції, що спостерігає високі перешкоди від термінала (етап 1516). Термінал може приймати запит від сусідньої базової станції або обслуговуючої базової станції. Термінал в такому випадку може знижувати перешкоди по інших ресурсах, зарезервованих для сусідньої базової станції (етап 1518). 11 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 16 показує схему пристрою 1600 для термінала з резервуванням ресурсів. Пристрій 1600 включає в себе модуль 1612 для визначення зарезервованих ресурсів, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала в обслуговуючій базовій станції, модуль 1614 для зв'язку з обслуговуючою базовою станцією по зарезервованих ресурсах, модуль 1616 для прийому запиту на зниження перешкод для сусідньої базової станції, що спостерігає високі перешкоди від термінала, і модуль 1618 для зниження перешкод за допомогою термінала по інших ресурсах, зарезервованих для сусідньої базової станції. Модулі на фіг. 8, 10, 12, 14 і 16 можуть містити процесори, електронні пристрої, апаратні пристрої, електронні компоненти, логічні схеми, модулі пам'яті, програмні коди, мікропрограмні коди і т. д. або будь-яку комбінацію вищезазначеного. Фіг. 17 показує блок-схему схеми термінала 110, обслуговуючої базової станції 120 і створюючої перешкоди базової станції 122. У обслуговуючій базовій станції 120, процесор 1714а передачі може приймати дані від джерела даних 1712а і керуючу інформацію від контролера/процесора 1730а і планувальника 1734а. Контролер/процесор 1730а може надавати повідомлення для зарезервованих ресурсів. Планувальник 1734а може надавати заплановані видачі ресурсів для термінала 120. Процесор 1714а може обробляти (наприклад, кодувати і модулювати) дані і керуючу інформацію і надавати символи даних і керуючі символи, відповідно. Процесор 1714а також може формувати пілотні символи, наприклад, для LRP. Процесор 1714а може обробляти дані, керуючі і пілотні символи (наприклад, для OFDM, CDMA і т. д.) і надавати вихідні вибірки. Передавач (TMTR) 1716а може приводити до необхідних параметрів (наприклад, перетворювати в аналогову форму, посилювати, фільтрувати і перетворювати з підвищенням частоти) вихідні вибірки і формувати сигнал низхідної лінії зв'язку, який може передаватися за допомогою антени 1720а. Створююча перешкоди базова станція 122 може аналогічно обробляти дані і керуючу інформацію для терміналів, що обслуговуються за допомогою базової станції 122. Дані, керуюча інформація і пілотні сигнали можуть оброблятися за допомогою процесора 1714b передачі, приводитися до необхідних параметрів за допомогою передавача 1716b і передаватися через антену 1720b. У терміналі 110, антена 1752 може приймати сигнали низхідної лінії зв'язку від базових станцій 120 і 122. Приймач (RCVR) 1754 може приводити до необхідних параметрів (наприклад, фільтрувати, посилювати, перетворювати з зниженням частоти і оцифровувати) сигнал, що приймається від антени 1752 і надавати вхідні вибірки. Процесор 1756 прийому може обробляти вхідні вибірки (наприклад, для OFDM, CDMA і т. д.) і надавати символи, що виявляються. Процесор 1756 може додатково обробляти (наприклад, демодулювати і декодувати) виявлені символи, надавати декодований дані в споживач 1758 даних і надавати декодовану керуючу інформацію в контролер/процесори 1770. У висхідній лінії зв'язку процесор 1782 передачі може приймати і обробляти дані від джерела даних 1780 і керуючу інформацію (наприклад, запити на зарезервовані ресурси) від контролера/процесора 1770 і надавати вихідні вибірки. Передавач 1784 може приводити до необхідних параметрів вихідні вибірки і формувати сигнал висхідної лінії зв'язку, який може бути переданий через антену 1752. У кожній базовій станції сигнали висхідної лінії зв'язку від термінала 110 і інших терміналів можуть прийматися за допомогою антени 1720, приводитися до необхідних параметрів за допомогою приймача 1742 і оброблятися за допомогою процесора 1744 прийому. Процесор 1744 може надавати декодовані дані в споживач 1746 даних і декодовану керуючу інформацію в контролер/процесор 1730. Контролери/процесори 1730а, 1730b і 1770 можуть направляти роботу в базових станціях 120 і 122 і терміналі 110, відповідно. Процесор 1770 і/або інші модулі в терміналі 110 можуть виконувати або направляти процес 700 на фіг. 7, процес 1500 на фіг. 15 і/або інші процеси для методик, описаних в даному документі. Процесор 1730b і/або інші модулі в створюючій перешкоди базовій станції 122 можуть виконувати або направляти процес 900 на фіг. 9 і/або інші процеси для методик, описаних в даному документі. Процесор 1730а і/або інші модулі в обслуговуючій базовій станції 120 можуть виконувати або направляти процес 1100 на фіг. 11, процес 1300 на фіг, 13 і/або інші процеси для методик, описаних в даному документі. Модулі пам'яті 1732а, 1732b і 1772 можуть зберігати дані і програмні коди для базових станцій 120 і 122 і термінала 110, відповідно. Планувальники 1734а і 1734b можуть планувати для терміналів зв'язок з базовими станціями 120 і 122, відповідно, і можуть призначати ресурси запланованим терміналам. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені за допомогою будь-якої з різноманітності різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і символи псевдошумової 12 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 послідовності, які можуть приводитися як приклад по всьому опису вище, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних йолів або частинок або будь-якої комбінації вищезазначеного. Фахівці в даній галузі техніки додатково повинні брати до уваги, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритму, описані в зв'язку з розкриттям суті, можуть бути реалізовані як електронні апаратні засоби, комп'ютерне програмне забезпечення або їх комбінації. Щоб зрозуміло ілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі функціональності. Реалізована ця функціональність як апаратні засоби або програмне забезпечення, залежить від конкретного варіанту застосування і проектних обмежень, що накладається на систему загалом. Фахівці в даній галузі техніки можуть реалізовувати описану функціональність різними способами для кожного конкретного варіанту застосування, але такі рішення по реалізації не повинні бути інтерпретовані як такі, що викликають відступ від об'єму даного розкриття суті. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкриттям суті в даному документі, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASlC), програмованої користувачем вентильної матриці (FPGA), або іншого програмуючого логічного пристрою, дискретного логічного елемента або транзисторної логіки, дискретних компонентів апаратних засобів або будь-якої комбінації вищезазначеного, призначеного для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Етапи способу або алгоритму, описані в зв'язку з розкриттям суті в даному документі, можуть бути здійснені безпосередньо в апаратних засобах, в програмному модулі, що приводиться у виконання за допомогою процесора, або в комбінації вищезазначеного. Програмний модуль може постійно розміщуватися в пам'яті типу RAM, флеш-пам'яті, пам'яті типу ROM, пам'яті типу EPROM, пам'яті типу EEPROM, в регістрах, на жорсткому диску, змінному диску, компакт-диску або будь-якій іншій формі носія зберігання даних, відомій в даній галузі техніки. Типовий носій зберігання даних сполучений з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. У альтернативному варіанті, носій зберігання даних може бути вбудований в процесор. Процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. ASIC може постійно розміщуватися в користувацькому терміналі. У альтернативному варіанті, процесор і носій зберігання даних можуть постійно розміщуватися як дискретні компоненти в користувацькому терміналі. У одній або більше зразкових схем, описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкції або код на комп'ютерочитаному носії. Комп'ютерочитані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке сприяє переміщенню комп'ютерної програми з одного місця в інше. Носії зберігання даних можуть бути будь-якими доступними носіями, до яких можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення. Як приклад, а не обмеження, ці комп'ютерочитані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб перенести або зберігати бажаний засіб програмного коду в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера загального призначення або спеціального призначення або процесора загального призначення або спеціального призначення. Так само, будь-яке підключення коректно називати комп'ютерочитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіо- і мікрохвильові, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включені у визначення носія. 13 UA 99010 C2 5 10 Диск (disk) і диск (disc) при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Biu-Ray. при цьому диски (disk) звичайно відтворюють дані магнітно, тоді як диски (disc) звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вишепереліченого також потрібно включати в число комп'ютерочитаних носіїв. Попередній опис розкриття суті наданий для того, щоб давати можливість будь-якому фахівцеві в даній галузі техніки створювати або використати розкриття суті. Різні модифікації в розкриття суті повинні бути очевидними для фахівців в даній галузі техніки, а описані в даному документі загальні принципи можуть бути застосовані до інших варіантів без відступу від суті і об'єму розкриття суті. Таким чином, розкриття суті не має намір бути обмеженим описаними в даному документі прикладами і схемами, а повинно задовольняти самому широкому об'єму, узгодженому з принципами і новими функціями, розкритими в даному документі. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Спосіб бездротового зв'язку, який включає етапи, на яких: виявляють створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала; і здійснюють зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 2. Спосіб за п. 1, в якому зарезервовані ресурси містять частотні ресурси, зарезервовані за допомогою створюючої перешкоди базової станції. 3. Спосіб за п. 1, в якому зарезервовані ресурси містять щонайменше одну субсмугу або щонайменше одну несучу або набір піднесучих. 4. Спосіб за п. 1, в якому зарезервовані ресурси містять часові ресурси, зарезервовані за допомогою створюючої перешкоди базової станції. 5. Спосіб за п. 1, в якому створююча перешкоди базова станція і обслуговуюча базова станція є асинхронними і мають різну кадрову синхронізацію. 6. Спосіб за п. 1, який додатково включає етап, на якому: відправляють запит на резервування ресурсів в створюючу перешкоди базову станцію. 7. Спосіб за п. 1, в якому здійснення зв'язку з обслуговуючою базовою станцією включає етап, на якому приймають щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції. 8. Спосіб за п. 1, в якому зарезервовані ресурси містять зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку, і здійснення зв'язку з обслуговуючою базовою станцією включає етапи, на яких: приймають щонайменше один з каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку від обслуговуючої базової станції; і відправляють щонайменше один з каналу керування висхідної лінії зв'язку і каналу даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку в обслуговуючу базову станцію. 9. Спосіб за п. 1, який додатково включає етап, на якому приймають щонайменше один з каналу керування і каналу даних, від обслуговуючої базової станції протягом N субкадрів обслуговуючої базової станції, де N дорівнює одиниці або більше, і при цьому зарезервовані ресурси містять щонайменше N субкадрів створюючої перешкоди базової станції, покриваючих N субкадрів обслуговуючої базової станції. 10. Спосіб за п. 1, який додатково включає етапи, на яких: визначають інформацію каналу для зарезервованих ресурсів; і відправляють інформацію каналу в обслуговуючу базову станцію. 11. Спосіб за п. 10, в якому визначення інформації каналу включає етапи, на яких: отримують щонайменше одну оцінку відношення "сигнал-до-перешкод-і-шуму" (SINR) для зарезервованих ресурсів; і визначають інформацію індикатора якості каналу (CQI) на основі щонайменше однієї оцінки SINR, і при цьому інформація каналу містить CQI-інформацію. 14 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 12. Спосіб за п. 10, в якому визначення інформації каналу включає етап, на якому отримують щонайменше одну оцінку перешкод для зарезервованих ресурсів, і при цьому інформація каналу містить щонайменше одну оцінку перешкод. 13. Спосіб за п. 1, в якому потужність обслуговуючої базової станції, що приймається, слабша за потужність, що приймається, створюючої перешкоди базової станції в терміналі, і в якому втрати в тракті від обслуговуючої базової станції до термінала менші за втрати в тракті від створюючої перешкоди базової станції до термінала. 14. Спосіб за п. 1, в якому створююча перешкоди базова станція є базовою макростанцією, що має високий рівень потужності передачі, і в якому обслуговуюча базова станція є базовою пікостанцією або базовою фемтостанцією, яка має низький рівень потужності передачі. 15. Спосіб за п. 1, в якому створююча перешкоди базова станція є базовою фемтостанцією з обмеженим доступом, і в якому обслуговуюча базова станція є базовою пікостанцією або базовою макростанцією з необмеженим доступом. 16. Спосіб за п. 1, який додатково включає етап, на якому: виявляють щонайменше одну з обслуговуючої базової станції і створюючої перешкоди базової станції на основі преамбули з низьким ступенем повторного використання, відправленої за допомогою кожної базової станції. 17. Пристрій для бездротового зв'язку, що містить: засіб для виявлення створюючої перешкоди базової станції, що викликає високі перешкоди для термінала; і засіб для зв'язку з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 18. Пристрій за п. 17, який додатково містить засіб для відправки запиту на резервування ресурсів в створюючу перешкоди базову станцію. 19. Пристрій за п. 17, в якому засіб для зв'язку з обслуговуючою базовою станцією містить засіб для прийому щонайменше одного з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції. 20. Пристрій за п. 17, який додатково містить: засіб для визначення інформації каналу для зарезервованих ресурсів; і засіб для відправки інформації каналу в обслуговуючу базову станцію. 21. Пристрій для бездротового зв'язку, який містить щонайменше один процесор, сконфігурований, щоб виявляти створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала, і здійснювати зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 22. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб відправляти запит на резервування ресурсів в створюючу перешкоди базову станцію. 23. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб приймати щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою обслуговуючої базової станції. 24. Пристрій за п. 21, в якому щонайменше один процесор сконфігурований, щоб визначати інформацію каналу для зарезервованих ресурсів і відправляти інформацію каналу в обслуговуючу базову станцію. 25. Комп'ютерозчитуваний носій, який містить збережені на ньому комп'ютеровиконувані коди, що містять: код для віддавання команди щонайменше одному комп'ютеру виявляти створюючу перешкоди базову станцію, що викликає високі перешкоди для термінала; і код для віддавання команди щонайменше одному комп'ютеру здійснювати зв'язок з обслуговуючою базовою станцією по ресурсах, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 26. Спосіб бездротового зв'язку, який включає етапи, на яких: 15 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 отримують вказівку термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснює зв'язок з обслуговуючою базовою станцією; резервують ресурси, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом; і знижують перешкоди по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції, причому резервування ресурсів включає етап, на якому резервують попередньо визначеного порядку резервування ресурсів. 27. Спосіб за п. 26, в якому створююча перешкоди базова станція і обслуговуюча базова станція є асинхронними і мають різну кадрову синхронізацію. 28. Спосіб за п. 26, в якому отримання вказівки термінала, що спостерігає високі перешкоди, включає етапи, на яких: приймають запит на резервування ресурсів від термінала; і визначають термінал, що спостерігає високі перешкоди від створюючої перешкоди базової станції, на основі запиту. 29. Спосіб за п. 26, в якому отримання вказівки термінала, що спостерігає високі перешкоди, включає етапи, на яких: приймають пілотний звіт від термінала; і визначають термінал, що спостерігає високі перешкоди від створюючої перешкоди базової станції, на основі пілотного звіту. 30. Спосіб за п. 26, в якому резервування ресурсів включає етап, на якому резервують ресурси протягом попередньо визначеного періоду часу. 31. Спосіб за п. 26, в якому резервування ресурсів включає етап, на якому резервують ресурси протягом постійного періоду часу доти, доки зарезервовані ресурси не будуть анульовані. 32. Спосіб за п. 26, в якому зниження перешкод по зарезервованих ресурсах включає етап, на якому уникають передачі по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції. 33. Спосіб за п. 26, в якому зниження перешкод по зарезервованих ресурсах включає етап, на якому знижують потужність передачі створюючої перешкоди базової станції по зарезервованих ресурсах, щоб отримати цільовий рівень перешкод для термінала. 34. Пристрій для бездротового зв'язку, який містить: засіб для отримання вказівки термінала, що спостерігає високі перешкоди від створюючої перешкоди базової станції і здійснює зв'язок з обслуговуючою базовою станцією; засіб для резервування ресурсів, щоб сприяти зв'язку між обслуговуючою базовою станцією і терміналом; і засіб для зниження перешкод по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції, причому засіб для резервування ресурсів резервує ресурси на основі попередньо визначеного порядку резервування ресурсів. 35. Пристрій за п. 34, в якому засіб для отримання вказівки термінала, що спостерігає високі перешкоди, містить засіб для прийому запиту на резервування ресурсів від термінала. 36. Пристрій за п. 34, в якому засіб для зниження перешкод по зарезервованих ресурсах містить засіб для уникнення передачі по зарезервованих ресурсах за допомогою створюючої перешкоди базової станції. 37. Спосіб бездротового зв'язку, який включає етапи, на яких: визначають ресурси, зарезервовані за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції; і здійснюють зв'язок з терміналом по зарезервованих ресурсах, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 38. Спосіб за п. 37, в якому здійснення зв'язку з терміналом включає етап, на якому відправляють щонайменше один з каналу керування і каналу даних виключно по зарезервованих ресурсах в термінал. 39. Спосіб за п. 37, в якому зарезервовані ресурси містять зарезервовані ресурси низхідної лінії зв'язку і зарезервовані ресурси висхідної лінії зв'язку, і здійснення зв'язку з терміналом включає етапи, на яких: відправляють щонайменше один з каналу керування низхідної лінії зв'язку і каналу даних низхідної лінії зв'язку по зарезервованих ресурсах низхідної лінії зв'язку в термінал; і приймають щонайменше один з каналу керування висхідної лінії зв'язку і каналу даних висхідної лінії зв'язку по зарезервованих ресурсах висхідної лінії зв'язку від термінала. 16 UA 99010 C2 5 10 15 20 25 30 35 40 45 50 55 60 40. Спосіб за п. 37, який додатково включає етапи, на яких: приймають інформацію каналу для зарезервованих ресурсів від термінала; і використовують інформацію каналу, щоб вибрати термінал для передачі даних, вибрати ресурси, які потрібно використати для передачі даних, вибрати схему модуляції і кодування для передачі даних або комбінацію вищезазначеного. 41. Спосіб за п. 37, який додатково включає етап, на якому широкомовно передають інформацію, яка вказує зарезервовані ресурси. 42. Пристрій для бездротового зв'язку, який містить: засіб для визначення ресурсів, зарезервованих за допомогою створюючої перешкоди базової станції, причому зарезервовані ресурси мають менші перешкоди від створюючої перешкоди базової станції; і засіб для здійснення зв'язку з терміналом по зарезервованих ресурсах, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 43. Пристрій за п. 42, в якому засіб для здійснення зв'язку з терміналом містить засіб для відправки щонайменше одного з каналу керування і каналу даних виключно по зарезервованих ресурсах в термінал. 44. Пристрій за п. 42, який додатково містить: засіб для прийому інформації каналу для зарезервованих ресурсів від термінала; і засіб для використання інформації каналу, щоб вибрати термінал для передачі даних, вибрати ресурси, які потрібно використати для передачі даних, вибрати схему модуляції і кодування для передачі даних або комбінацію вищезазначеного. 45. Спосіб бездротового зв'язку, який включає етапи, на яких: виявляють високі перешкоди в обслуговуючій базовій станції; визначають зарезервовані ресурси, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала; і здійснюють зв'язок з терміналом по зарезервованих ресурсах, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 46. Спосіб за п. 45, який додатково включає етап, на якому відправляють запит на резервування ресурсів в сусідню базову станцію, при цьому сусідня базова станція спрямовує щонайменше один створюючий перешкоди термінал на зниження перешкод по зарезервованих ресурсах. 47. Спосіб за п. 45, який додатково включає етап, на якому відправляють запит на зниження перешкод по зарезервованих ресурсах щонайменше в один створюючий перешкоди термінал. 48. Спосіб за п. 45, в якому здійснення зв'язку з терміналом включає етап, на якому приймають щонайменше один з каналу керування і каналу даних, відправленого виключно по зарезервованих ресурсах за допомогою термінала. 49. Спосіб за п. 45, який додатково включає етап, на якому широкомовно передають інформацію, яка вказує зарезервовані ресурси. 50. Спосіб бездротового зв'язку, який включає етапи, на яких: визначають в терміналі зарезервовані ресурси, що мають менші перешкоди щонайменше від одного створюючого перешкоди термінала в обслуговуючій базовій станції; і здійснюють зв'язок з обслуговуючою базовою станцією по зарезервованих ресурсах, причому ресурси зарезервовані на основі попередньо визначеного порядку резервування ресурсів. 51. Спосіб за п. 50, в якому здійснення зв'язку з обслуговуючою базовою станцією включає етап, на якому відправляють щонайменше один з каналу керування і каналу даних виключно по зарезервованих ресурсах в обслуговуючу базову станцію. 52. Спосіб за п. 50, в якому визначення зарезервованих ресурсів включає етап, на якому приймають широкомовну інформацію, яка вказує зарезервовані ресурси, від обслуговуючої базової станції. 53. Спосіб за п. 50, який додатково включає етапи, на яких: приймають запит на зниження перешкод для сусідньої базової станції, що спостерігає високі перешкоди від термінала; і знижують перешкоди за допомогою термінала по інших ресурсах, зарезервованих для сусідньої базової станції. 54. Спосіб за п. 53, в якому прийом запиту включає етап, на якому приймають запит на зниження перешкод від сусідньої базової станції або обслуговуючої базової станції. 17 UA 99010 C2 18 UA 99010 C2 19 UA 99010 C2 20 UA 99010 C2 21 UA 99010 C2 22 UA 99010 C2 23 UA 99010 C2 24 UA 99010 C2 25 UA 99010 C2 26 UA 99010 C2 27 UA 99010 C2 28
ДивитисяДодаткова інформація
Назва патенту англійськоюLong-term interference mitigation in asynchronous wireless network
Автори англійськоюPalanki, Ravi, Khandekar, Aamod, D., Agrawal, Avneesh
Назва патенту російськоюДолговременное уменьшение помех в асинхроннной беспроводной сети
Автори російськоюПаланки Рави, Кхандекар Аамод Д., Агравал Авниш
МПК / Мітки
МПК: H04W 84/04, H04W 72/00, H04W 52/00
Мітки: асинхронний, зменшення, бездротовій, довготривале, мережі, перешкод
