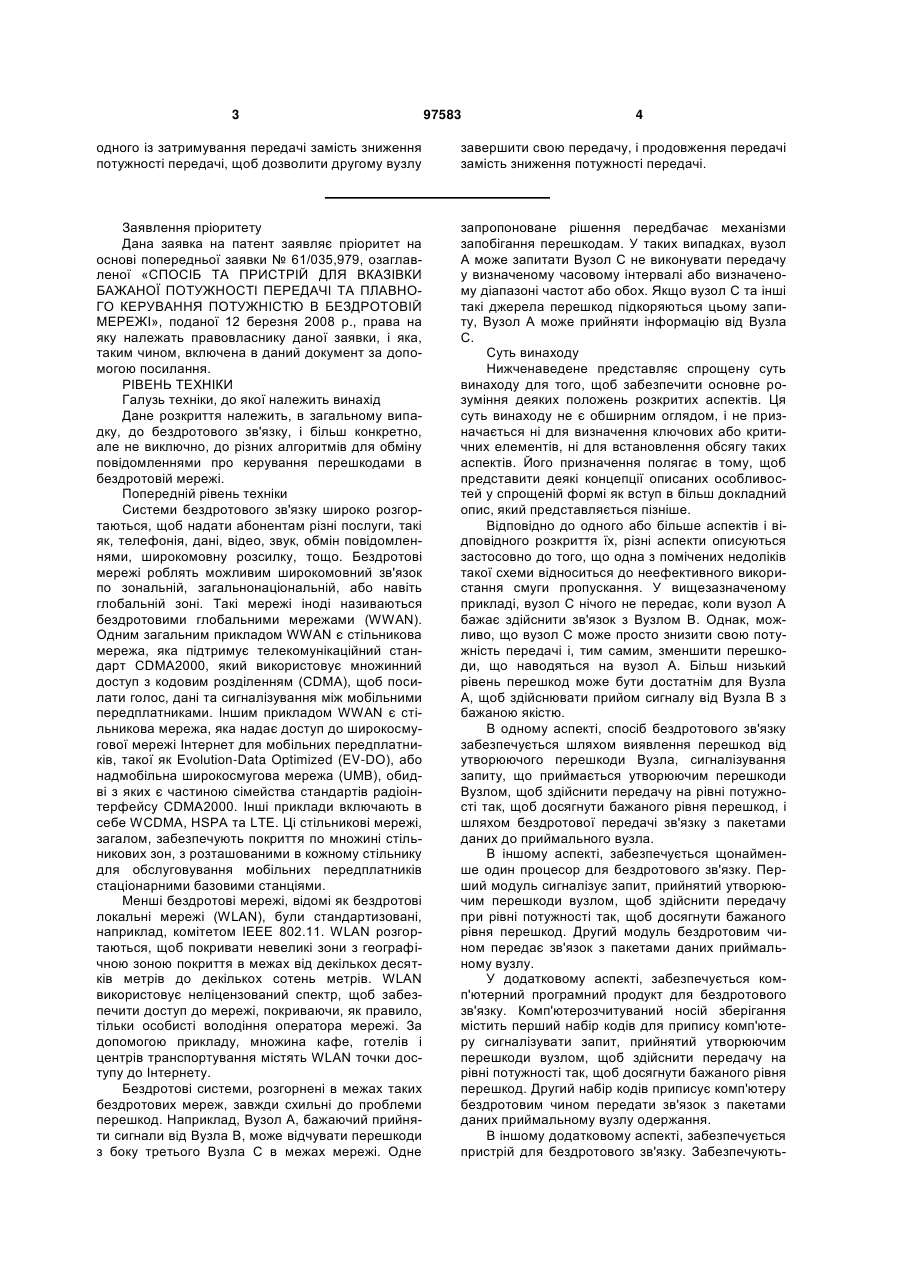

Пристрій для вказування бажаної потужності передачі та плавного керування потужністю в бездротовій мережі

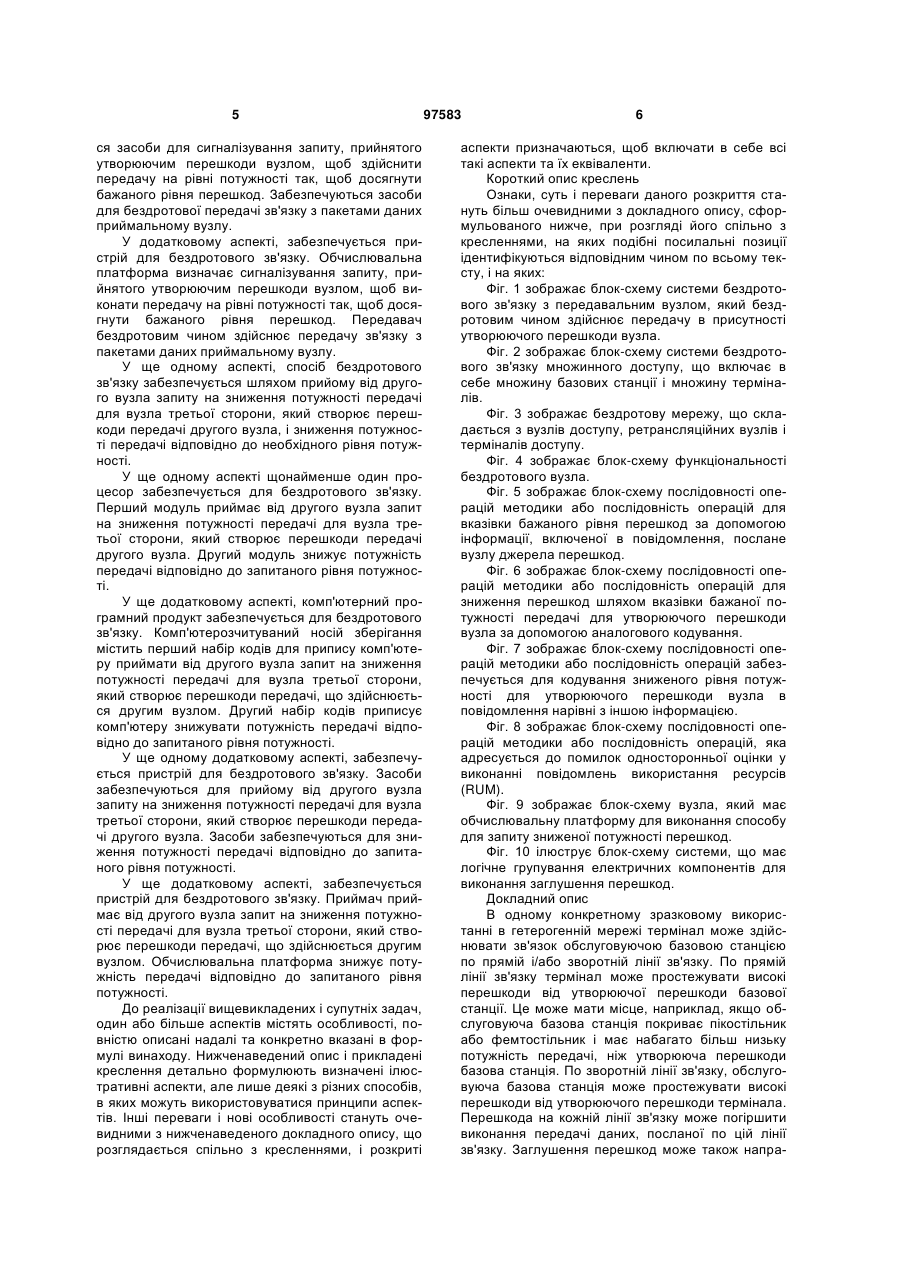

1. Пристрій для бездротового зв'язку, який містить: засіб для прийому перешкод від утворюючого перешкоди вузла; засіб для сигналізування запиту, який приймається утворюючим перешкоди вузлом, щоб виконати передачу на рівні потужності так, щоб досягнути бажаного рівня перешкод; причому засіб для сигналізування додатково виконаний з можливістю визначення помилки калібрування, зумовленої коефіцієнтом підсилення кола приймача і коефіцієнтом підсилення кола передавача для лінії бездротового зв'язку; і засіб для бездротової передачі зв'язку з пакетами даних до приймаючого вузла. 2. Пристрій за п. 1, який відрізняється тим, що засіб для прийому містить приймач, засіб для сигналізування містить обчислювальну платформу, а засіб для передачі містить передавач. 3. Пристрій за п. 2, який відрізняється тим, що обчислювальна платформа додатково призначена для квантування бажаного рівня перешкод для зменшеної ширини смуги частот сигналізування. 4. Пристрій за п. 2, який відрізняється тим, що обчислювальна платформа додатково призначена для визначення часових обмежень для запиту. 5. Пристрій за п. 2, який відрізняється тим, що обчислювальна платформа додатково призначена для сигналізування запиту по одному з каналу керування і каналу передачі даних. 2 (19) 1 3 97583 4 одного із затримування передачі замість зниження потужності передачі, щоб дозволити другому вузлу завершити свою передачу, і продовження передачі замість зниження потужності передачі. Заявлення пріоритету Дана заявка на патент заявляє пріоритет на основі попередньої заявки № 61/035,979, озаглавленої «СПОСІБ ТА ПРИСТРІЙ ДЛЯ ВКАЗІВКИ БАЖАНОЇ ПОТУЖНОСТІ ПЕРЕДАЧІ ТА ПЛАВНОГО КЕРУВАННЯ ПОТУЖНІСТЮ В БЕЗДРОТОВІЙ МЕРЕЖІ», поданої 12 березня 2008 p., права на яку належать правовласнику даної заявки, і яка, таким чином, включена в даний документ за допомогою посилання. РІВЕНЬ ТЕХНІКИ Галузь техніки, до якої належить винахід Дане розкриття належить, в загальному випадку, до бездротового зв'язку, і більш конкретно, але не виключно, до різних алгоритмів для обміну повідомленнями про керування перешкодами в бездротовій мережі. Попередній рівень техніки Системи бездротового зв'язку широко розгортаються, щоб надати абонентам різні послуги, такі як, телефонія, дані, відео, звук, обмін повідомленнями, широкомовну розсилку, тощо. Бездротові мережі роблять можливим широкомовний зв'язок по зональній, загальнонаціональній, або навіть глобальній зоні. Такі мережі іноді називаються бездротовими глобальними мережами (WWAN). Одним загальним прикладом WWAN є стільникова мережа, яка підтримує телекомунікаційний стандарт CDMA2000, який використовує множинний доступ з кодовим розділенням (CDMA), щоб посилати голос, дані та сигналізування між мобільними передплатниками. Іншим прикладом WWAN є стільникова мережа, яка надає доступ до широкосмугової мережі Інтернет для мобільних передплатників, такої як Evolution-Data Optimized (EV-DO), або надмобільна широкосмугова мережа (UMB), обидві з яких є частиною сімейства стандартів радіоінтерфейсу CDMA2000. Інші приклади включають в себе WCDMA, HSPA та LTE. Ці стільникові мережі, загалом, забезпечують покриття по множині стільникових зон, з розташованими в кожному стільнику для обслуговування мобільних передплатників стаціонарними базовими станціями. Менші бездротові мережі, відомі як бездротові локальні мережі (WLAN), були стандартизовані, наприклад, комітетом IEEE 802.11. WLAN розгортаються, щоб покривати невеликі зони з географічною зоною покриття в межах від декількох десятків метрів до декількох сотень метрів. WLAN використовує неліцензований спектр, щоб забезпечити доступ до мережі, покриваючи, як правило, тільки особисті володіння оператора мережі. За допомогою прикладу, множина кафе, готелів і центрів транспортування містять WLAN точки доступу до Інтернету. Бездротові системи, розгорнені в межах таких бездротових мереж, завжди схильні до проблеми перешкод. Наприклад, Вузол А, бажаючий прийняти сигнали від Вузла В, може відчувати перешкоди з боку третього Вузла С в межах мережі. Одне запропоноване рішення передбачає механізми запобігання перешкодам. У таких випадках, вузол А може запитати Вузол С не виконувати передачу у визначеному часовому інтервалі або визначеному діапазоні частот або обох. Якщо вузол С та інші такі джерела перешкод підкоряються цьому запиту, Вузол А може прийняти інформацію від Вузла С. Суть винаходу Нижченаведене представляє спрощену суть винаходу для того, щоб забезпечити основне розуміння деяких положень розкритих аспектів. Ця сутьвинаходу не є обширним оглядом, і не призначається ні для визначення ключових або критичних елементів, ні для встановлення обсягу таких аспектів. Його призначення полягає в тому, щоб представити деякі концепції описаних особливостей у спрощеній формі як вступ в більш докладний опис, який представляється пізніше. Відповідно до одного або більше аспектів і відповідного розкриття їх, різні аспекти описуються застосовно до того, що одна з помічених недоліків такої схеми відноситься до неефективного використання смуги пропускання. У вищезазначеному прикладі, вузол С нічого не передає, коли вузол А бажає здійснити зв'язок з Вузлом В. Однак, можливо, що вузол С може просто знизити свою потужність передачі і, тим самим, зменшити перешкоди, що наводяться на вузол А. Більш низький рівень перешкод може бути достатнім для Вузла А, щоб здійснювати прийом сигналу від Вузла В з бажаною якістю. В одному аспекті, спосіб бездротового зв'язку забезпечується шляхом виявлення перешкод від утворюючого перешкоди Вузла, сигналізування запиту, що приймається утворюючим перешкоди Вузлом, щоб здійснити передачу на рівні потужності так, щоб досягнути бажаного рівня перешкод, і шляхом бездротової передачі зв'язку з пакетами даних до приймального вузла. В іншому аспекті, забезпечується щонайменше один процесор для бездротового зв'язку. Перший модуль сигналізує запит, прийнятий утворюючим перешкоди вузлом, щоб здійснити передачу при рівні потужності так, щоб досягнути бажаного рівня перешкод. Другий модуль бездротовим чином передає зв'язок з пакетами даних приймальному вузлу. У додатковому аспекті, забезпечується комп'ютерний програмний продукт для бездротового зв'язку. Комп'ютерозчитуваний носій зберігання містить перший набір кодів для припису комп'ютеру сигналізувати запит, прийнятий утворюючим перешкоди вузлом, щоб здійснити передачу на рівні потужності так, щоб досягнути бажаного рівня перешкод. Другий набір кодів приписує комп'ютеру бездротовим чином передати зв'язок з пакетами даних приймальному вузлу одержання. В іншому додатковому аспекті, забезпечується пристрій для бездротового зв'язку. Забезпечують 5 ся засоби для сигналізування запиту, прийнятого утворюючим перешкоди вузлом, щоб здійснити передачу на рівні потужності так, щоб досягнути бажаного рівня перешкод. Забезпечуються засоби для бездротової передачі зв'язку з пакетами даних приймальному вузлу. У додатковому аспекті, забезпечується пристрій для бездротового зв'язку. Обчислювальна платформа визначає сигналізування запиту, прийнятого утворюючим перешкоди вузлом, щоб виконати передачу на рівні потужності так, щоб досягнути бажаного рівня перешкод. Передавач бездротовим чином здійснює передачу зв'язку з пакетами даних приймальному вузлу. У ще одному аспекті, спосіб бездротового зв'язку забезпечується шляхом прийому від другого вузла запиту на зниження потужності передачі для вузла третьої сторони, який створює перешкоди передачі другого вузла, і зниження потужності передачі відповідно до необхідного рівня потужності. У ще одному аспекті щонайменше один процесор забезпечується для бездротового зв'язку. Перший модуль приймає від другого вузла запит на зниження потужності передачі для вузла третьої сторони, який створює перешкоди передачі другого вузла. Другий модуль знижує потужність передачі відповідно до запитаного рівня потужності. У ще додатковому аспекті, комп'ютерний програмний продукт забезпечується для бездротового зв'язку. Комп'ютерозчитуваний носій зберігання містить перший набір кодів для припису комп'ютеру приймати від другого вузла запит на зниження потужності передачі для вузла третьої сторони, який створює перешкоди передачі, що здійснюється другим вузлом. Другий набір кодів приписує комп'ютеру знижувати потужність передачі відповідно до запитаного рівня потужності. У ще одному додатковому аспекті, забезпечується пристрій для бездротового зв'язку. Засоби забезпечуються для прийому від другого вузла запиту на зниження потужності передачі для вузла третьої сторони, який створює перешкоди передачі другого вузла. Засоби забезпечуються для зниження потужності передачі відповідно до запитаного рівня потужності. У ще додатковому аспекті, забезпечується пристрій для бездротового зв'язку. Приймач приймає від другого вузла запит на зниження потужності передачі для вузла третьої сторони, який створює перешкоди передачі, що здійснюється другим вузлом. Обчислювальна платформа знижує потужність передачі відповідно до запитаного рівня потужності. До реалізації вищевикладених і супутніх задач, один або більше аспектів містять особливості, повністю описані надалі та конкретно вказані в формулі винаходу. Нижченаведений опис і прикладені креслення детально формулюють визначені ілюстративні аспекти, але лише деякі з різних способів, в яких можуть використовуватися принципи аспектів. Інші переваги і нові особливості стануть очевидними з нижченаведеного докладного опису, що розглядається спільно з кресленнями, і розкриті 97583 6 аспекти призначаються, щоб включати в себе всі такі аспекти та їх еквіваленти. Короткий опис креслень Ознаки, суть і переваги даного розкриття стануть більш очевидними з докладного опису, сформульованого нижче, при розгляді його спільно з кресленнями, на яких подібні посилальні позиції ідентифікуються відповідним чином по всьому тексту, і на яких: Фіг. 1 зображає блок-схему системи бездротового зв'язку з передавальним вузлом, який бездротовим чином здійснює передачу в присутності утворюючого перешкоди вузла. Фіг. 2 зображає блок-схему системи бездротового зв'язку множинного доступу, що включає в себе множину базових станції і множину терміналів. Фіг. 3 зображає бездротову мережу, що складається з вузлів доступу, ретрансляційних вузлів і терміналів доступу. Фіг. 4 зображає блок-схему функціональності бездротового вузла. Фіг. 5 зображає блок-схему послідовності операцій методики або послідовність операцій для вказівки бажаного рівня перешкод за допомогою інформації, включеної в повідомлення, послане вузлу джерела перешкод. Фіг. 6 зображає блок-схему послідовності операцій методики або послідовність операцій для зниження перешкод шляхом вказівки бажаної потужності передачі для утворюючого перешкоди вузла за допомогою аналогового кодування. Фіг. 7 зображає блок-схему послідовності операцій методики або послідовність операцій забезпечується для кодування зниженого рівня потужності для утворюючого перешкоди вузла в повідомлення нарівні з іншою інформацією. Фіг. 8 зображає блок-схему послідовності операцій методики або послідовність операцій, яка адресується до помилок односторонньої оцінки у виконанні повідомлень використання ресурсів (RUM). Фіг. 9 зображає блок-схему вузла, який має обчислювальну платформу для виконання способу для запиту зниженої потужності перешкод. Фіг. 10 ілюструє блок-схему системи, що має логічне групування електричних компонентів для виконання заглушення перешкод. Докладний опис В одному конкретному зразковому використанні в гетерогенній мережі термінал може здійснювати зв'язок обслуговуючою базовою станцією по прямій і/або зворотній лінії зв'язку. По прямій лінії зв'язку термінал може простежувати високі перешкоди від утворюючої перешкоди базової станції. Це може мати місце, наприклад, якщо обслуговуюча базова станція покриває пікостільник або фемтостільник і має набагато більш низьку потужність передачі, ніж утворююча перешкоди базова станція. По зворотній лінії зв'язку, обслуговуюча базова станція може простежувати високі перешкоди від утворюючого перешкоди термінала. Перешкода на кожній лінії зв'язку може погіршити виконання передачі даних, посланої по цій лінії зв'язку. Заглушення перешкод може також напра 7 вляти утворюючу перешкоди передачу далеко від станції, що простежує високі перешкоди. В аспекті, короткострокове заглушення перешкод може використовуватися, щоб заглушити (наприклад, уникнути або знизити) перешкоди по даній лінії зв'язку, щоб поліпшити виконання передачі даних. Заглушення перешкод знижує потужність передачі утворюючих перешкоди передач так, щоб більш високе відношення сигнал/шум + перешкода (STNR) могло бути досягнуте для бажаної передачі даних. Система бездротового зв'язку може включати в себе деяку кількість базових станцій та інших мережних суб'єктів. Базова станція може бути стаціонарною станцією, яка здійснює зв'язок з терміналами і може також згадуватися як точка доступу, Вузол В, розвинений Вузол В, тощо. Кожна базова станція може забезпечити зону радіозв'язку для конкретної географічної зони. Термін «стільник» може іменуватися зоною охоплення базової станції і/або підсистеми базової станції, обслуговуючої цю зону охоплення, залежно від контексту, в якому використовується термін. Базова станція може забезпечити зону радіозв'язку для макростільника, пікостільника, фемтостільника, і/або інших типів стільників. Макростільник може покривати відносно велику географічну зону (наприклад, декілька кілометрів у радіусі) і може підтримати зв'язок для всіх терміналів з підпискою на обслуговування в системі. Пікостільник може покривати відносно невелику географічну зону і може підтримати зв'язок для всіх терміналів за допомогою підписки на обслуговування. Фемтостільник може покрити відносно невелику географічну зону (наприклад, місцепроживання) і може підтримати зв'язок для ряду терміналів, що мають зв'язок з фемтостільником (наприклад, термінали, що належать мешканцям будинку). Термінали, що підтримуються фемтостільником, можуть відноситися до закритої групи передплатників (CSG). Технології, описані тут, можуть використовуватися для всіх типів стільників. Термінали можуть бути розосереджені по всій системі, і кожний термінал може бути нерухомим або мобільним. Термінал може також згадуватися як термінал доступу, мобільна станція, користувацьке обладнання, абонентська установка, станція, тощо. Термінал може являти собою стільниковий телефон, особистий цифровий помічник (PDA), бездротовий модем, пристрій бездротового зв'язку, кишеньковий пристрій, компактний портативний комп'ютер, радіотелефон, станцію місцевого бездротового зв'язку (WLL), тощо. Термінал може здійснювати зв'язок з обслуговуючою базовою станцією і може викликати перешкоди до і/або приймати перешкоди від однієї або більше утворюючих перешкоди базових станцій. Обслуговуюча базова станція є базовою станцією, призначеною для обслуговування термінала по прямій і/або зворотній лінії зв'язку. Утворююча перешкоди базова станція є базовою станцією, що спричиняє перешкоди до термінала по прямій лінії зв'язку. Утворюючий перешкоди термінал є терміналом, що спричиняє перешкоди до базової станції по зворотній лінії зв'язку. 97583 8 Термін «зразковий» використовується в даній заявці, щоб означати «що служить як зразок, приклад або ілюстрація». Будь-який варіант здійснення, описаний в даній заявці як «зразковий», не повинен бути обов'язково витлумачений як найкращий або переважний по відношенню до інших варіантів здійснення. Розкриті варіанти здійснення можуть бути застосовані до будь-якої однієї або комбінацій наступних технологій: системи множинного доступу з кодовим розділенням каналів (CDMA), CDMA з множиною несучих (MC-CDMA), Широкосмуговий CDMA (W-CDMA), Високошвидкісний пакетований доступ (HSPA, HSPA+), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA), або інші технології множинного доступу. Система бездротового зв'язку може бути призначена для здійснення одного або більше стандартів, таких як IS-95, cdma2000, IS-856, W-CDMA, TD-SCDMA та інші стандарти. Докладний опис, сформульований нижче в зв'язку з прикладеними кресленнями, призначається як опис різних конфігурацій винаходу і не призначений представляти тільки конфігурації, в яких винахід може бути здійснений. Докладний опис включає в себе конкретні подробиці з метою забезпечення повного розуміння винаходу. Однак, для фахівців у даній галузі техніки буде очевидно, що винахід може бути здійснений без цих конкретних подробиць. У деяких випадках, відомі структури і компоненти показуються в формі блок-схеми, щоб уникнути затінення концепцій винаходу. Посилаючись тепер на креслення, на Фіг. 1, система 100 бездротового зв'язку сприяє передавальному вузлу (або Вузол А як використовується тут) 102 успішно здійснювати передачу критичної за часом зв'язку з пакетами даних, як зображено позицією 103, до приймального Вузла (або Вузлу В як використовується тут) 104 шляхом запитання утворюючого перешкоди вузла (вузлів) (або Вузол С як використовується тут) 106, 108, 110 знизити свою потужність передачі. Якщо більш низький рівень потужності може дозволити і передавальному Вузлу 102, і утворюючому перешкоди Вузлу 106, 108, 110 продовжувати, то радіо-ресурси зберігаються, і критичний за часом зв'язок успішно завершується. В одному аспекті, вузол може вирішити не виконувати передачу, якщо його потужність падає нижче визначеного мінімального рівня. В ілюстративному прикладі, система 100 бездротового зв'язку є гетерогенною, в якій різні класи (тобто, різні рівні максимальної потужності передачі) вузлів (наприклад, фемтостільник, макростільник, ретрансляційний термінал, пікостільник, термінал доступу, базова станція, точка доступу, тощо) знаходяться поблизу один одного (тобто, можуть створювати перешкоди один для одного). Один Вузол 104, зображений як точка доступу, обслуговує передавальний Вузол 102, який зображається як термінал (AT) доступу або користувацьке обладнання (UE), і, таким чином, знаходиться поблизу бездротового зв'язку як зображено позицією 111, яка дозволяє здійснювати обмін 9 повідомленнями про використання ресурсів (RUM) через радіоканал 112 керування або передачі даних. На відміну від цього, утворюючий перешкоди Вузол 108 може являти собою вузол високої потужності, для якого передавальний Вузол 102 має недостатню потужність, щоб бездротовим чином здійснити з'єднання, і таким чином змушений скористатися посиланням RUM за допомогою магістрального з'єднання 114 через магістральну мережу 116. Як додатковий приклад, що створює перешкоди Вузол 110 може містити фемтостільник, який знаходиться ближче поблизу як від передавального Вузла 102, так і від приймального Вузла 104 (наприклад, власний фемтостільник користувача), ніж вони один від одного. Однак передавальний Вузол 102 має авторизацію на здійснення бездротового зв'язку з утворюючим перешкоди Вузлом 110, в тому значенні, що у нього відсутні належні захисні ключі аутентифікації. Отже, передавальний Вузол 102 може переважно виконати RUM запит шляхом широкосмугової передачі 118, яка в ілюстративному здійсненні для спрощення інтерпретування RUM запиту може містити аналоговий сигнал, що відповідає бажаній потужності перешкод. У зразковому аспекті ця інформація може містити коефіцієнт «R», зведений в квадрат, розділений на бажану потужність пере2 шкод R /IDESIRED, де «R» може бути константою або вибірково змінюваною, щоб відповідним чином ввести поправку на різні класи утворюючих перешкоди вузлів. Додатково, достатні дані відносно втрат у тракті передачі тощо можуть існувати таким чином, щоб бажана потужність перешкод могла бути додатково адресована до цих втрат у тракті передачі, а також помилок калібрування внаслідок невідповідності втрат у тракті передачі висхідної лінії зв'язку і низхідної лінії зв'язку. В іншому аспекті кожний відповідний утворюючий перешкоди Вузол 106, 108, 110 може мати W B відмінну номінальну потужність I NOMINAL, I NOMINAL, A I NOMINAL перешкод, відповідно. Цей номінальний рівень потужності не обов'язково повинен бути однаковим або постійним, але, замість цього, звертається до рівня потужності, який кожний вузол буде використовувати, але для підпорядкування запиту на скорочення, згідно з даним розкриттям. Ця відмінність може відноситися до потужності передачі на відповідному Вузлі 106, 108, 110, передбаченої або виявленої прийнятою потужністю на приймальному Вузлі 104, або прийнятої потужності на передавальному Вузлі 102. Передавальний Вузол 102 може запитувати бажану потужність w B A I DESIRED, I DESIRED, I DESIRED перешкод, відповідно, яка є постійною величиною, що вибирається, щоб бути звичайно або у найгіршому випадку задовільною. Запитаний рівень може відображати передбачені або дослідним шляхом визначені втрати в тракті передачі між передавальним Вузлом 102 та утворюючим перешкоди Вузлом 106, 108, 110, або втратами в тракті передачі між приймальним Вузлом 104 та утворюючим перешкоди Вузлом 106, 108, 110. Передавальний Вузол 102 переважно містить компонент 120 квантування для редукованих вимог смуги пропускання, щоб передавати бажаний 97583 10 рівень перешкод, значення 'R', або визначені втрати 'G' в тракті передачі. Бажаний рівень перешкод на компоненті 122 частотного каналу переважно визначає, які канали є такими, що відносяться до джерела перешкод або до бажаної передачі при виконанні належного запиту. Адаптивний компонент 124 бажаних перешкод переважно може змінювати необхідний рівень перешкод, беручи до уваги коефіцієнти, такі як відносні втрати в тракті передачі між передавальними та утворюючими перешкоди Вузлами 102, 106, 108, 110, між утворюючими перешкоди і приймальними Вузлами 106, 108, 110, 104, або між передавальними і приймальними Вузлами 102, 104. Адаптивний компонент 124 бажаних перешкод може використовувати об'єднані вимірювання по множині вузлів при вивірянні втрат у тракті передачі. Компонент 126 калібрування каналу може переважно внести поправку на невідповідність в суб'єктивних втратах у тракті передачі прямої лінії зв'язку і зворотної лінії зв'язку між передавальним Вузлом 102 та утворюючим перешкоди Вузлом 106, 108, 110, зумовлених втратами електронних компонентів у приймальному і передавальному ланцюгах. Також, потрібно мати на увазі, що передавальний вузол (Вузол А) 102 в деяких випадках виявляє перешкоди, не ідентифікуючи джерело перешкод. Вузол 102 може послати загальний запит на зниження рівня потужності без спеціальних пізнань про одержувача і відповідність утворюючому перешкоди вузлу. Альтернативно або додатково, Вузол 102 перспективно може оголосити бажану максимальну потужність перешкод перед тим, як фактично відчує утворюючу перешкоди передачу. Альтернативно або додатково, підслуховуючий вузол 140, який ще не виконав утворюючу перешкоди передачу, може підслухати запит Вузла А 102 і підкоритися. Потрібно додатково розуміти, що Вузол А 102 може відчувати потужність перешкод, яка походить від множини утворюючих перешкоди вузлів. Вузол 102 може виконати націлений або загальний широкомовний запит(и) так, щоб скомбінована потужність перешкод була нижче бажаного рівня, або імовірнісно очікувалася нижче бажаного рівня. Практично, обслуговуючий Вузол (не зображений) може вказати вузлам, таким як користувацьке обладнання (UE) або свій загальний цільовий рівень перешкод (або явним чином, або непрямо через призначення швидкості), або цільовий рівень перешкод по кожному вузлу. В останньому випадку, UE може вивести цільові перешкоди по вузлу. У кінцевому результаті, UE може послати повідомлення про використання ресурсів (RUM) з керуванням РТХ-CONTROL потужністю передачі, встановлених відповідним чином, щоб досягнути цільового рівня перешкод у визначеному імовірнісному значенні. Вузли, які приймають цей RUM, можуть дотримуватися його згідно із забезпеченим правилом. У випадку загального широкомовного запиту, обслуговуючий вузол може здійснити спробу керування макро, загальним рівнем перешкод за допомогою RUM, будучи не обізнаним або попередженим про перешкоди, викликані яким-небудь конкретним джерелом перешкод UE. 11 В іншому аспекті Вузол 102 може бути нездатним або небажаючим вимірювати перешкоди, надаючи перевагу в перспективі здійснювати широкомовну передачу своєї бажаної потужності перешкод. Альтернативно або додатково, Вузол А 102 може мати непряму вказівку перешкод, основану на запитах повторної передачі від Вузла В 104 або основану на частоті помилок в даних, що відчуваються Вузлом А 102 по сигналах, які він приймає в даний момент. Альтернативно або додатково, перешкода може бути нерегулярною таким чином, щоб Вузол А 102 в поточний момент не вимірював утворюючий перешкоди сигнал, але спонукався знизити імовірність того, що вона здійсниться в критичний час, що запобіжить успішній передачі. На основі вищевикладеного і як описано додатково нижче, передавальний Вузол 102 забезпечує одну або більше, а також інші переваги, з: (1) вказівки на квантоване значення постійної «G» втрат у тракті передачі; (2) накладення RUM з різними значеннями бажаного рівня перешкод на різні частини смуги пропускання (наприклад, канали), що переважно досягає вказівки «G» в неявному вигляді, коли значення запиту (PTX-CONTROL) потужності передачі залежить від частотно-часових ресурсів, що використовуються для сигналізування утворюючому перешкоди вузлу; і (3) калібрування, такого як для обслуговуючого стільника, калібруючи до середньої величини сусідніх стільників, які можуть виконувати точну настройку роботи. Таким чином, вказівка бажаної інформації про перешкоди повідомляється утворюючим перешкоди вузлам, які можуть спільно погодитися на зниження потужності, якщо доцільно, децентралізуючи оптимізацію мережі і рівнодоступність з відповіддю «м'яких» перешкод (тобто, не тільки відповіддю включення-вимкнення). У деяких реалізаціях, забезпечення аналогового механізму для вказівки IDESIRED, що використовує взаємність каналів, може розширити сукупність утворюючих перешкоди пристроїв, які можуть взаємодіяти при скороченні впливів перешкод. Фіг. 2 являє собою ілюстрацію системи 200 бездротового зв'язку множинного доступу відповідно до різних аспектів. В одному прикладі система 200 бездротового зв'язку множинного доступу включає в себе множину базових станцій 210 і множину терміналів 220. Додатково, одна або більше базових станцій 210 можуть здійснювати зв'язок з одним або більше терміналами 220. Кожна із станцій 210 і терміналів 220, що знаходяться поблизу один від одного, може бути одним з утворюючих перешкоди вузлів, таким як зображено позицією 223, передавальним Вузлом 224 і приймальним Вузлом 225 як обговорювалося вище. Як необмежуючий приклад базова станція 210 може бути точкою доступу, Вузлом В, і/або іншим належним мережним суб'єктом. Кожна базова станція 210 забезпечує зону радіозв'язку для конкретної географічної зони 202а-с. Як використовується в даній заявці і, в цілому, в рівні техніки, термін «стільник» може відноситися до базової станції 210 і/або її зони 202а-с покриття залежно від контексту, в якому використовується термін. 97583 12 З тим, щоб підвищити пропускну здатність системи, зона 202а, 202b, або 202с покриття, що відповідає базовій станції 210, може бути секціонована на множину менших зон (наприклад, зони 204а, 204b та 204с). Кожна з менших зон 204а, 204b, та 204с може обслуговуватися відповідною базовою приймально-передавальною підсистемою (BTS, не показана). Як використовується тут і, в цілому, в техніці, термін «сектор» може відноситися до BTS і/або її ділянки покриття залежно від контексту, в якому використовується термін. В одному прикладі сектора 204а, 204b, 204с в стільнику 202а, 202b, 202с можуть бути сформовані групами антен (не показані) на базовій станції 210, де кожна група антен відповідальна за зв'язок з терміналами 220 в частині стільника 202а, 202b, або 202с. Наприклад, базова станція 210, обслуговуюча стільник 202а, може мати першу групу антен, що відповідає сектору 204а, другу групу антен, що відповідає сектору 204b, і третю групу антен, що відповідає сектору 204с. Однак, потрібно розуміти, що різні аспекти, розкриті тут, можуть використовуватися в системі, що має секторизовані і/або несекторизовані стільники. Крім того, потрібно розуміти, що всі відповідні мережі бездротового зв'язку, що мають будь-яку кількість секторизованих і/або несекторизованих стільників, призначаються, щоб знаходитися в обсягі прикладеної до даного документа формули винаходу. Для простоти термін «базова станція», що використовується тут, може відноситися як до станції, яка обслуговує сектор, так і до станції, яка обслуговує стільник. Потрібно розуміти, що як використовується тут, сектор низхідної лінії зв'язку в сценарії непересічної лінії зв'язку є сусіднім сектором. Незважаючи на те, що для простоти нижченаведений опис загалом відноситься до системи, в якій кожний термінал здійснює зв'язок з однією обслуговуючою точкою доступу, потрібно розуміти, що термінали можуть здійснювати зв'язок з будь-якою кількістю обслуговуючих точок доступу. Відповідно до одного аспекту термінали 220 можуть бути розподілені по всій системі 200. Кожний термінал 220 може бути нерухомим або мобільним. Як необмежуючий приклад термінал 220 може являти собою термінал доступу (AT), мобільну станцію, користувацьке обладнання, абонентський пункт і/або інший відповідний системний суб'єкт. Термінал 220 може бути бездротовим пристроєм, стільниковим телефоном, персональним цифровим помічником (PDA), бездротовим модемом, переносним пристроєм, або іншим відповідним пристроєм. Більше того, термінал 220 може здійснювати зв'язок з будь-якою кількістю базових станцій 210 або ні з однією базовою станцією 210 в будь-який даний момент. В іншому прикладі система 200 може використовувати централізовану архітектуру, використовуючи системний контролер 230, який може бути з'єднаний з однією або більше базовими станціями 210 і забезпечувати координацію і керування для базових станцій 210. Відповідно до альтернативних аспектів системний контролер 230 може являти собою єдиний мережний суб'єкт або сукупність мережних суб'єктів. Додатково, система 200 може 13 використовувати розподілену архітектуру, щоб дозволити базовим станціям 210 здійснювати зв'язок один з одним, по мірі необхідності. Зв'язок 235 магістральної мережі може полегшити прямий зв'язок між базовими станціями, що використовують таку розподілену архітектуру. В одному прикладі системний контролер 230 може додатково містити одне або більше з'єднань з множиною мереж. Ці мережі можуть включати в себе Інтернет, інші мережі на основі пакетної передачі даних, і/або мережі з комутацією каналів на передачу мовної інформації, які можуть надавати інформацію до і/або від терміналів 220, що знаходяться у взаємодії з однією або більше базовими станціями 210 в системі 200. В іншому прикладі системний контролер 230 може включати в себе або бути приєднаним до планувальника (не показаний), який може планувати передачі до і/або від терміналів 220. Альтернативно, планувальник може знаходитися в кожному окремому стільнику 202, кожному секторі 204, або їх комбінації. У прикладі система 200 може використовувати одну або більше схем множинного доступу, наприклад CDMA, TDMA, FDMA, OFDMA, FDMA з єдиною несучою (SC-FDMA), і/або інші підходящі схеми множинного доступу. TDMA використовує часове мультиплексування (TDM), при якому передачі для різних терміналів 220 ортогоналізуються шляхом передачі в різних інтервалах часу. FDMA використовує частотне мультиплексування (FDM), при якому передачі для різних терміналів 220 ортогоналізуються за допомогою передачі на різних піднесучих. В одному прикладі TDMA та FDMA можуть також використовувати кодове мультиплексування (CDM), при якому передачі для множини терміналів можуть бути ортогоналізовані за допомогою різних ортогоналізованих кодів (наприклад, коду Уолша), навіть якщо вони відправляються в одному і тому самому інтервалі часу або на одній і тій самій піднесучій. OFDMA використовує ортогональне частотне мультиплексування (OFDM), і SC-FDMA використовує частотне мультиплексування з єдиною несучою (SC-FDM). OFDM та SC-FDM можуть ділити смугу пропускання системи на множину ортогоналізованих піднесучих (наприклад, тони, біни, ...), кожна з яких може бути модульована даними. Як правило, символи модуляції посилаються в частотній ділянці з OFDM і у часовій ділянці з SC-FDM. Додатково і/або як альтернатива, смуга пропускання системи може бути розділена на одну або більше несучих, кожна з яких може містити одну або більше піднесучих. Система 200 може також використовувати комбінацію схем множинного доступу, таких як OFDMA та CDMA. Незважаючи на те, що техніки керування потужністю, забезпечені тут, в загальному випадку, описуються для OFDMA системи, потрібно розуміти, що техніки, описані тут, можуть подібним чином бути застосовані до будь-якої системи бездротового зв'язку. В іншому прикладі базові станції 210 і термінали 220 в системі 200 можуть передавати дані за допомогою одного або більше каналів передачі даних і сигналізувати за допомогою одного або більше каналів керування. Канали передачі даних, 97583 14 що використовуються системою 200, можуть бути призначені активним терміналам 220 таким чином, щоб кожний канал передачі даних був використаний тільки одним терміналом в будь-який момент часу. Як альтернатива, канали передачі даних можуть бути призначені множині терміналів 220, які можуть бути накладені або ортогонально сплановані на канал передачі даних. З тим, щоб зберегти системні ресурси, канали керування, що використовуються системою 200, можуть також бути розділені серед множини терміналів 220 за допомогою, наприклад, кодового мультиплексування. В одному прикладі канали передачі даних, ортогонально мультиплексовані тільки за частотою і час (наприклад, канали передачі даних не мультиплексовані за допомогою CDM), можуть бути менш схильні до втрати при ортогональності через стани каналу і недоліки приймача, ніж відповідні канали керування. На Фіг. 3 показана бездротова мережа 300 з декількома вузлами бездротового зв'язку, позначеними, загалом, як Вузли 302 бездротового зв'язку і термінали 304 доступу. Вузол бездротового зв'язку може здійснювати прийом, передачу, або те і інше. В обговоренні, яке йде нижче, термін «приймальний вузол» може використовуватися, щоб посилатися на вузол бездротового зв'язку, який здійснює прийом, і термін «передавальний вузол» може використовуватися, щоб звернутися до вузла бездротового зв'язку, який виконує передачу. Ці позначення не означають, що вузол бездротового зв'язку нездатний до виконання функцій і прийому і передачі. Вузол бездротового зв'язку може функціонувати як точка доступу (АР) або сектор, ретрансляційна точка, термінал доступу, або будь-яка комбінація цього. У прикладі бездротової мережі 300, показаної на Фіг. 3, група Вузлів 302 бездротового зв'язку функціонує спільно, щоб забезпечити магістральні служби деякій кількості терміналів 304 доступу. Група включає в себе вузол 302А бездротового зв'язку, який функціонує як точка доступу за допомогою забезпечення магістрального з'єднання з мережею 330 (наприклад, WWAN, такий як стільникова мережа, WLAN, ISP, Інтернет, тощо). Цей вузол 302а бездротового зв'язку, однак, може функціонувати як ретрансляційна точка для інших точок доступу, не показаних на Фіг. 3, або забезпечувати релейну функцію у відповідь на динамічну реконфігурацію бездротової мережі 300. Група також включає в себе два Вузли 302b1 та 302b2 бездротового зв'язку, які функціонують як ретрансляційні точки, щоб з'єднати термінали 304 доступу з точкою 302а доступу. Хоча не показано, ці 302b1 та 302b2 бездротового зв'язку можуть також надати можливість з'єднання іншим точкам доступу і ретрансляційним точкам. Ті ж самі Вузли 302b 1 та 302b2 бездротового зв'язку можуть функціонувати як точки доступу для інших груп вузлів бездротового зв'язку в мережі 300. На Фіг. 3 показані чотири термінали 304 доступу. У цьому прикладі два термінали 302 1 та 3022 доступу з'єднуються з точкою 302а доступу через ретрансляційну точку 302b1 одна точка 3043 доступу з'єднується з точкою 302А доступу через ре 15 трансляційну точку 302b2, і точка 3044 доступу, що залишилася, з'єднується напряму з точкою доступу 302а. Термінал 304 доступу може бути будьяким мобільним користувацьким пристроєм, здатним до підтримки радіозв'язку з Вузлом 302 бездротового зв'язку, в тому числі, як приклад, мобільним або стільниковим телефоном, персональним цифровим помічником (PDA), переносним портативним комп'ютером, пристроєм цифрового звукозапису (наприклад, МРЗ-плейєр), ігровою консоллю, цифровою камерою, або іншим голосовим, інформаційним, звуковим, відео пристроєм, пристроєм обміну повідомленнями або мультимедіа. У деяких застосуваннях, термінал 304 доступу може також функціонувати як точка доступу і/або ретрансляційна точка для інших вузлів бездротового зв'язку в мережі 300. Специфікація радіоінтерфейсу, що використовується або прийнята для підтримки бездротової мережі 300, може бути основана на будь-якій підходящій технології множинного доступу, яка дозволяє мобільним абонентам спільно використовувати доступні радіо-ресурси. Приклади таких технологій множинного доступу включають в себе множинний доступ з часовим розділенням (TDMA), множинний доступ з частотним розділенням (FDMA), CDMA, Широкосмуговий CDMA (WCDMA), множинний доступ з ортогональним частотним розділенням (OFDMA), або деяка комбінація цього. Фіг. 4 являє собою блок-схему, що ілюструє приклад функціональності Вузла 400 бездротового зв'язку. Нижченаведений опис має інформаційний характер і приблизно визначає функціональність кожного блока. Буде описана лише функціональність, що відноситься до різних концепцій, описаних по всьому цьому розкриттю. Фахівці в даній галузі техніки зрозуміють, що ці функціональні блоки можуть забезпечити іншу функціональність, яка не описується тут. У цьому прикладі вузол 400 бездротового зв'язку включає в себе два функціональних блоки: бездротовий мережний адаптер 402 і контролер 404 доступу до середовища. Вузол бездротового зв'язку може бути точкою доступу або сектором. У вузлі бездротового зв'язку, який служить як точка доступу, мережний адаптер 402 підтримує бездротове з'єднання по низхідній лінії зв'язку з першим вузлом, щоб дозволити контролеру 404 доступу до середовища здійснити зв'язок з другим вузлом. Перший вузол може бути ретрансляційним вузлом і другий вузол терміналом доступу, однак, інші конфігурації по низхідній лінії зв'язку можуть підтримуватися. Мережний адаптер 402 в точці доступу також підтримує дротове магістральне з'єднання 405 з мережею. Вузол бездротового зв'язку може бути терміналом доступу. У вузлі бездротового зв'язку, який служить як термінал доступу, мережний адаптер 402 підтримує бездротове з'єднання по висхідній лінії зв'язку з першим вузлом, щоб дозволити контролеру 404 доступу до середовища здійснювати зв'язок з другим вузлом. Користувацький інтерфейс 403 використовується, щоб керувати контентом, що передається з другим вузлом. Перший вузол може являти собою ретрансляційну точку, а 97583 16 другий вузол - точку доступу, однак, можуть підтримуватися інші конфігурації по висхідній лінії зв'язку. Функціональність вузла бездротового зв'язку, описаного вище застосовно до точки доступу і термінала доступу, може бути реалізована в ретрансляційній точці. У цій конфігурації мережний адаптер 402 може використовуватися для підтримки з'єднання або по висхідній лінії зв'язку, або по низхідній лінії зв'язку з першим вузлом, щоб дозволити контролеру 404 доступу до середовища здійснювати зв'язок з другим вузлом. Як приклад, мережний адаптер 402 може підтримувати з'єднання по висхідній лінії зв'язку з іншою ретрансляційною точкою, щоб дозволити контролеру 404 доступу до середовища здійснювати зв'язок з точкою доступу. Як альтернатива, або додатково до цього, мережний адаптер 402 може підтримувати з'єднання по низхідній лінії зв'язку з іншою ретрансляційною точкою, щоб дозволити контролеру 404 доступу до середовища здійснювати зв'язок з терміналом доступу. Як стане зрозуміло фахівцям в даній галузі техніки, інша конфігурація по висхідній лінії зв'язку і низхідній лінії зв'язку може бути підтримана мережним адаптером 402. Мережний адаптер 402 забезпечує і функцію приймача, і функцію передавача. Функція приймача включає в себе демодулювання радіосигналу і відновлення контенту, що переноситься сигналом. Функція передавача включає в себе модуляцію піднесучої з контентом. Бездротова мережа 402 забезпечує різні функції, такі як попередня обробка радіочастоти (RF), аналого-цифрове перетворення (ADC), часову і частотну оцінку, оцінку каналу, турбо-кодування тощо. В суті винаходу бездротовий мережний адаптер 402 забезпечує повну реалізацію фізичного рівня Вузла 102 бездротового зв'язку. Контролер (МАС) 404 доступу до середовища використовується для керування доступом добездротового середовища. Він використовує алгоритм планування, щоб пристосувати поточну функціональність вузла бездротового зв'язку (наприклад, точки доступу, ретрансляційні точки, термінала доступу). Контролер 404 доступу до середовища обумовлює планування зв'язку між іншими вузлами бездротового зв'язку за допомогою схеми запиту/надання, обговореної раніше. Контролер 404 доступу до середовища може бути сконфігурований з можливістю підтримки бездротового з'єднання в низхідному напрямку, що підтримується мережним адаптером 402. У цій конфігурації контролер 404 доступу до середовища приймає запит передачі від першого вузла, який включає в себе заданий розподіл радіоресурсів. Задані радіо-ресурси, прийняті в запиті передачі від першого вузла, можуть включати в себе призначення частот, призначення розподілу кодів та інші типи радіо-ресурсів. Задані радіоресурси можуть вийти з призначення радіоресурсів, посланих раніше контролером 404 доступу до середовища першому вузлу. У відповідь на цей запит контролер 404 доступу до середовища призначає щонайменше частину вказаних радіо-ресурсів. Як альтернатива або додатково, кон 17 тролер 404 доступу до середовища може призначити додаткові радіо-ресурси не задані першим вузлом. Призначення може бути основане на різноманітності параметрів, що включають в себе, як приклад, вимоги якості обслуговування і/або завантаження. Призначені радіо-ресурси передаються першому вузлу в повідомленні надання. Контролер 404 доступу до середовища може також бути сконфігурований з можливістю підтримки бездротового з'єднання у висхідному напрямку, що підтримується мережним адаптером 402. У цій конфігурації контролер 404 доступу до середовища посилає в перший вузол запит на здійснення зв'язку, з використанням заданого розподілу радіоресурсів. Задані радіо-ресурси, прийняті в запиті передачі від першого вузла, можуть включати в себе призначення частоти, призначення розподілу кодів, та інші типи радіо-ресурсів. У відповідь на запит контролер 404 доступу до середовища приймає від першого вузла дозвіл на здійснення зв'язку, з використанням щонайменше частини заданого розподілу радіо-ресурсів. В одному аспекті, зображеному на Фіг. 5, методика 500 вказує бажаний рівень перешкод інформацією, включеною в повідомлення, послане вузлу (вузлам) джерела перешкод. При виявленні утворюючого перешкоди вузла (блок 502), виконується визначення того, якою є його номінальна потужність перешкод (блок 504). Коли існує термінова необхідність в передачі критичних за часом даних приймальному вузлу, який в даний момент відчуває перешкоди з боку утворюючого перешкоди вузла, то в одному аспекті, передавальний вузол може визначити один з множини способів зв'язку, які можуть досягнути утворюючого перешкоди вузла (блок 506). Альтернативно, загальний підхід може використовуватися, щоб досягнути утворюючих перешкоди вузлів (блок 508). Вибраний спосіб зв'язку переносить повідомлення утворюючому перешкоди вузлу, швидше щоб знизити, а не скоротити його рівень потужності, щоб уникнути надмірних перешкод (блок 510). Це повідомлення може бути послане через повітря за допомогою каналу передачі даних або спеціального каналу керування (блок 512). Крім того, як альтернатива, повідомлення може бути відправлене у вузол (вузли) джерела перешкод по магістральному з'єднанню (блок 514), якщо таке з'єднання є доступним. Як додаткова альтернатива, повідомлення може являти собою аналогову широкомовну розсилку, що виконується з утворюючим перешкоди вузлом, який не знаходиться в бездротовому або мережному зв'язку з передавальним вузлом (блок 516). Залежно від аналітичних або емпіричних ресурсів, доступних передавальному вузлу, значення, яке посилається повідомленням до утворюючого перешкоди вузла, може бути задане відносно передавального вузла, утворюючого перешкоди вузла або приймального вузла (блок 518). Повідомлення може включати в себе, наприклад, рекомендацію потужності передачі, яку вузол джерела перешкод може використовувати (блок 520). З іншого боку, повідомлення може включати в себе бажаний рівень перешкод (блок 522). В одному аспекті джерело перешкод може потім визначити 97583 18 підходящу потужність передачі на основі бажаних перешкод та оцінці втрати в тракті передачі для запитуючого вузла (блок 524). У вищезазначених повідомленнях інформація про бажані перешкоди або бажану потужність передачі може квантуватися відповідним чином, щоб зберегти біти, як вказано в блоці 526. У блоці 528 запит утворюючого перешкоди вузла на знижену потужністьпередачі може задавати частину ширини смуги частот, яка застосовна для зниження потужності. У блоці 530 запит утворюючого перешкоди вузла на знижену потужність передачі може задавати часове вікно або тривалість, яка застосовна для зниження потужності. В іншому аспекті, зображеному на Фіг. 600, забезпечується методика 600 для зниження перешкод шляхом вказівки бажаної потужності передачі утворюючому перешкоди вузлу за допомогою аналогового кодування. Якщо Вузол А відчуває надмірні перешкоди від Вузла С (і можливо інших вузлів), яка перевищує бажаний рівень IDESIRED перешкод (блок 602), тоді Вузол А вирішує, наприклад, відчувати рівень перешкод IDESIRED, замість цього. У цьому аспекті IDESIRED (блок 604). Цей бажаний рівень IDESIRED перешкод може бути одностороннім значенням (блок 606). Як альтернатива, цей рівень перешкод IDESIRED може бути визначений аналітично, основуючись на даних або припущеннях (наприклад, розташування з інтервалами, звіти якості каналів, запланована швидкість передачі даних тощо) відносно втрат у тракті передачі між Вузлом А та Вузлом В, між Вузлом С та Вузлом А, і між Вузлом С та Вузлом В. Таким чином, Вузол А визначає, що рівень перешкод IDESIRED може бути подоланий потужністю Вузла А, що передається, (блок 608). Альтернативно, цей поріг IDESIRED може бути визначений дослідним шляхом для рівнів, на яких Вузол В (приймальний вузол) здатний до прийому передачі від Вузла А з прийнятною частотою появи помилкових блоків (BER) (блок 610). Як додаткова альтернатива, ця інформація може також включатися в сигналізування від приймального вузла (блок 612). В ілюстративному аспекті Вузол А (передавальний вузол) передає повідомлення керування з 2 потужністю Ртх Control=R /IDESIRED передачі до Вузла С (блок 614). Таким чином, Вузол А бажає відчувати перешкоди IDESIRED (в одиницях потужності, наприклад, міліватах) і R є числом (також в одиницях потужності). У блоці 616, за умови, що G є втратою в тракті передачі між Вузлом А і Вузлом С, тоді Вузол С (утворюючий перешкоди вузол) приймає це керуюче повідомлення на потужності 2 Ртх Control=GR /IDESIRED. Припустимо, що R відоме Вузлу С (блок 618). Це може мати місце, якщо R є загальносистемною константою, наприклад (блок 620). В одному аспекті інформація про R може включатися в керуюче повідомлення (блок 622). Інформація може квантуватися відповідним чином, наприклад (блок 624). Це може застосовуватися при встановленні відмінностей між різними класами потужності передавачів (таких як фемтостільник і макростільник) (блок 626). В іншому аспекті інформація про R може бути послана у Вузол С по магістральному з'єднанню (блок 628) або по повіт 19 рю через інший канал керування або передачі даних (блок 630). Вузол С може потім віддати перевагу здійснити передачу на потужності 2 Ртх INTERFERER=R /PRX CONTROL= 2 2 R /(GR /IDESIRED)=IDESIRED/G (блок 632). Альтернативно, як зображено в блоці 634, Вузол С може віддати перевагу не виконувати передачу, якщо він вважає, що Ртх INTERFERER не достатня для підтримки передачі до його приймача з бажаною спектральною ефективністю. В іншому додатковому аспекті Вузол С може також вирішити проігнорувати повідомлення незалежно від того, чи є вплив на його передачі (блок 636). Якщо приймається рішення відповідати, передача від Вузла С приймається на Вузлі А при GPT XINTERFERER=IDESIRED (блок 638). В одному аспекті взаємність каналів приймається, тобто, коефіцієнт посилення каналу на лінії керування і лінії передачі даних дорівнює G (блок 640). Таким чином, потрібно розуміти, з урахуванням переваги даного розкриття, що методика 600 гарантує, що Вузол А приймає свої бажані перешкоди від Вузла С. На Фіг. 7, в одному аспекті, методика 700 забезпечується для кодування зниженого рівня потужності для утворюючого перешкоди вузла (наприклад, IDESIRED) нарівні з додатковою інформацією. Згадане вище керуюче повідомлення може бути сигналом одноадресної передачі (блок 702) або, в альтернативі, сигналом широкомовної передачі (блок 704). В останньому випадку декілька вузлів в мережі можуть визначити свої потужності передачі на основі рівня, на якій вони приймають керуюче повідомлення і значенні R, яке може бути закодоване цифровим способом в межах повідомлення (блок 706). У деяких аспектах може не існувати якої-небудь необхідності в точній ідентифікації відправника повідомлення (блок 708). В інших аспектах випадкові дані унікального ідентифікатора відправника можуть включатися в повідомлення, щоб допомогти приймачам (частково) ідентифікувати відправника і визначити їх відповідь (блок 710). Керуючі повідомлення можуть включати в себе іншу інформацію, таку як пріоритет відправника, показники рівнодоступності, тощо (блок 712). Керуючі повідомлення можуть посилатися по висхідній лінії зв'язку (для запобігання перешкодам низхідної лінії зв'язку) (блок 714) або по низхідній лінії зв'язку (для запобігання перешкодам висхідної лінії зв'язку) (блок 716). У вищезазначеній системі, припускається, що втрати в тракті передачі на обох лініях зв'язку є однаковими. Це, можливо, не завжди має місце через помилки калібрування, регулювання рівня сигналу, що розрізнюється на лініях зв'язку тощо. Таким чином, в одному аспекті, необхідний IDESIRED керуючого повідомлення може привести в результаті до перешкод D IDESIRED, де D є значенням, яке залежить від неспівпадання каналу, помилки калібрування тощо. «Механізм калібрування» може бути введений для визначення D і внесення поправки на нього або в потужності передачі керуючого повідомлення, або у відповіді джерела перешкод. З цією метою, на Фіг. 8, методика 800 звертається до помилок односторонньої оцінки при виконанні повідомлень (RUM) використання 97583 20 ресурсу. Розглянемо RUM по прямій лінії зв'язку (F-RUM) (блок 802), хоча подібне застосування може бути використане для RUM по зворотній лінії зв'язку. В ідеальному сценарії точка доступу (АР), 2 що посилає RUM при Pc /IDESIRED, приймає перешкоди IDESIRED від термінала доступу (AT), що відповідає на RUM. Внаслідок помилок калібрування, АР приймає перешкоди D IDESIRED, де двостороння помилка калібрування D=(CAP-RX/CAP-TX)* *(CAT-TX/CAT-RX) (блок 804). CAP-RX є невідомим коефіцієнтом посилення, застосованим в RX ланцюга АР, CAP-TX є невідомим коефіцієнтом посилення, застосованим в ТХ ланцюга АР, тощо, (блок 806) Переважно AT може калібрувати свою потужність до обслуговуючої АР, щоб визначити D (блок 808). Зокрема, в деяких випадках або реалізаціях AT може визначити середнє значення D від різних АР (блок 810). З визначеною двосторонньою помил-1 кою D калібрування, AT застосовує постійну D поправку калібрування, щоб внести поправку на неї (блок 812). Для RUM зворотної лінії зв'язку (R-1 RUM), AT може застосувати D до RUM потужності (блок 814). Відносно додаткового аспекту помилок калібрування, розглянемо випадок, коли відправник RUM є невідомим (блок 816), і, таким чином, не може застосувати поправочний коефіцієнт, характерний для цього АР (блок 818). У цьому випадку, неспівпадання може бути описане як (CAP-RX/CAP-TX)RUM-SENDING-AP)/ (CAP-RX/CAP-TX)SERVING-AP (блок 820). Це неспівпадання калібрування може бути знижене шляхом усереднення калібрування по множині АР (блок 824). На Фіг. 9, Вузол 900а визначає, що він нездатний виконати успішну передачу до іншого Вузла 900b і, таким чином, може сигналізувати додатковому Вузлу 900с, щоб запитати рівень зниженої потужності передачі, щоб знизити перешкоди без втрати пропускної здатності для мережі 901 бездротового зв'язку. Крім того, Вузол 900а може відповідати на запит від Вузлів 900b, 900с з тим, щоб знизити свою потужність передачі для того, щоб надати їм можливість успішно завершити передачі. Для цього, Вузол 900а має обчислювальну платформу 902, яка забезпечує засоби, такі як набори кодів для припису комп'ютеру виконувати ослаблення перешкод. Зокрема обчислювальна платформа 902 включає в себе носій зберігання (наприклад, пам'ять) 904, що комп'ютерно-зчитується, яка запам'ятовує множину модулів 906-914, що виконуються процесором (процесорами) 920. Модулятор 922, керований процесором 920, готує сигнал низхідної лінії зв'язку для модуляції передавачем 924, що випромінюється антеною(ами) 926. Приймач 928 приймає сигнали висхідної лінії зв'язку від антени (антен) 926, які демодулюються демодулятором 930 і надаються процесору 920 для декодування. Компонент 932 потужності передачі може відрегулювати потужність передачі в цілях, таких як ослаблення перешкод. Прийнятий сигнальний індикатор (RSI) 934 замірює силу прийнятого сигналу для калібрування потужності перешкод і втрат у тракті передачі. Зокрема засіб (наприклад, модуль, набір кодів) 906 забезпечується для виявлення перешкод від утворюючого 21 перешкоди вузла. Засіб (наприклад, модуль, набір кодів) 908 забезпечується для сигналізування запиту, який приймається утворюючим перешкоди вузлом, щоб виконати передачу з рівнем потужності так, щоб досягнути бажаного рівня перешкод. Засіб (наприклад, модуль, набір кодів) 910 забезпечується для бездротової передачі зв'язку з пакетами даних до приймального вузла. Засіб (наприклад, модуль, набір кодів) 912 забезпечується для прийому запиту на зниження потужності передачі, що перешкоджає передачі іншого вузла. Засіб (наприклад, модуль, набір кодів) 914 забезпечується для зниження потужності передачі відповідно до запитаного рівня потужності. З посиланням на Фіг. 10, ілюструється система 1000, яка забезпечує можливість ослаблення перешкод. Наприклад, система 1000 може знаходитися щонайменше частково в межах користувацького обладнання (UE). Потрібно розуміти, що система 1000 представляється як така, що включає в себе функціональні блоки, які можуть бути функціональними блоками, які представляють функції, що реалізовуються обчислювальною платформою, процесором, програмним забезпеченням, або комбінацією цього (наприклад, програмоване обладнання). Система 1000 включає в себе логічне групування 1002 з електричних компонентів, які можуть діяти спільно. Наприклад, логічне групування 1002 може включати в себе електричний компонент 1004 для виявлення перешкод від утворюючого перешкоди вузла. Крім того, логічне групування 1002 може включати в себе електричний компонент 1006 для сигналізування запиту, що приймається утворюючим перешкоди вузлом, щоб виконати передачу з рівнем потужності так, щоб досягнути бажаного рівня перешкод. Додатково, логічне групування 1002 може включати в себе електричний компонент 1008 для бездротової передачі зв'язку з пакетами даних до приймального вузла. Логічне групування 1002 може включати в себе електричний компонент 1010 для прийому запиту на зниження потужності передачі, що перешкоджає передачі іншого вузла. Логічне групування 1002 може включати в себе електричний компонент 1012 для прийому запиту на зниження потужності передачі, що перешкоджає передачі іншого вузла. Додатково, система 1000 може включати в себе пам'ять 1014, яка запам'ятовує інструкції для виконання функцій, асоційованих з електричними компонентами 1004-1012. Незважаючи на те, що електричні компоненти 10041012 показані зовнішніми по відношенню до пам'яті 1014, потрібно розуміти, що один або більше з цих компонентів може існувати в межах пам'яті 1014. У той час як опис описує конкретні приклади даного винаходу, фахівці в даній галузі техніки зможуть вивести різновиди даного винаходу, не відступаючи від концепції даного винаходу. Наприклад, розкриття даного опису посилаються на елементи мережі з комутацією каналів, проте, вони в рівній мірі застосовні до елементів доменної мережі з комутацією пакетів. Наприклад, зразкові аспекти, розглянуті вище, можуть бути здійснені з вузлами, які можуть обмі 97583 22 нюватися інформацією, виступаючи в ролі передавального вузла в одному випадку і потім виступаючи в ролі утворюючого перешкоди вузла в іншому випадку. Додатково, рівнодоступність може бути визначена відносно сприйнятливості вузла, щоб сприятливо відповісти на запит зниженої потужності передачі. Альтернативно, вузол може бути забезпечений лише для того, щоб діяти як вибраний один з передавального вузла та утворюючого перешкоди вузла. Фахівці в даній галузі техніки зрозуміють, що інформація і сигнали можуть бути представлені за допомогою будь-якої з різноманітності різних технологій і технік. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи та елементарні посилання, на які може бути зроблене посилання по всьому вищенаведеному опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою комбінацією цього. Крім того, фахівцям в даній галузі техніки стане зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми, способи та алгоритми, описані застосовно до прикладів, розкритих тут, можуть бути здійснені як електронні апаратні засоби, програмне забезпечення, або комбінація обох. Для розуміння ілюстрації, ця взаємозамінність апаратного і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми, способи та алгоритми були описані вище в загальному випадку в контексті їх функціональності. Чи здійснюється така функціональність як апаратні засоби, або програмне забезпечення залежить від конкретного застосування і конструктивних обмежень, накладених на всю систему. Фахівці в даній галузі техніки зможуть реалізувати описану функціональність різними способами для кожного конкретного застосування, однак такі рішення з втілення не повинні інтерпретуватися як такі, що викликають відхід від обсягу даного винаходу. Різні ілюстративні логічні блоки, модулі та схеми, описані застосовно до прикладів, розкритих тут, можуть бути здійснені або виконані з процесором загального призначення, процесором цифрової обробки сигналів (DSP), інтегральною схемою прикладної орієнтації, програмованою користувачем вентильною матрицею (FPGA) або іншим програмованим логічним пристроєм логічним елементом надискретних компонентах або транзисторними логічними схемами, дискретними апаратними компонентами, або будь-якою комбінацією цього, призначеною для виконання функцій, описаних тут. Процесор загального призначення може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером, або кінцевим автоматом. Процесор може також бути здійснений як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів у з'єднанні з DSP ядром, або будь-яка інша така конфігурація. Способи або алгоритми, описані застосовно до прикладів, розкритих тут, можуть бути втілені 23 безпосередньо в апаратних засобах, в програмному модулі, що виконується процесором, або в комбінації двох. Програмний модуль може знаходитися в RAM пам'яті, флеш-пам'яті, ROM пам'яті, EPROM пам'яті, EEPROM пам'яті, регістрах, жорсткому диску, знімному диску, CD-ROM або будьякій іншій формі носія зберігання, відомого в рівні техніки. Носій зберігання даних може бути приєднаний до процесора таким чином, щоб процесор міг зчитувати інформацію з, і записувати інформацію на носій зберігання даних. Як альтернатива, носій зберігання даних може бути складовою частиною процесора. Процесор і носій зберігання даних можуть знаходитися на ASIC. В одному або більше зразкових аспектах описані функції можуть бути здійснені в апаратних засобах, програмному забезпеченні, програмованому обладнанні, або будь-якій комбінації цього. Якщо здійснено в програмному забезпеченні, функції можуть бути запам'ятовані на або передані по, як одна або більше інструкцій або кодів на носії, що комп'ютерно-зчитується. Носії, що комп'ютерно-зчитуються, включають в себе і комп'ютерні носії зберігання даних і середовище зв'язку, включаючи будь-яке середовище, яке полегшує перенесення комп'ютерної програми від одного місця до іншого. Носії зберігання даних можуть бути будь-якими доступними носіями, до яких можна здійснити доступ за допомогою комп'ютера. Як приклад, і не обмеження, такі носії, що комп'ютерно-зчитуються, можуть містити RAM, ROM, EEPROM, CD-ROM або інше сховище на оптичних дисках, сховище на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-яке інше середовище, яке може використовуватися для перенесення або зберігання бажаного програмного коду в формі інструкцій або структур даних і до якого можна здійснити доступ за допомогою комп'ютера. Крім того, будь-яке з'єднання по суті називається носієм, що комп'ютерно-зчитується. Наприклад, якщо програмне забезпечення передається від веб-сайта, сервера або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконно-оптичний кабель, звиту пару, цифрову абонентську лінію (DSL), або технології бездротового зв'язку, такі як інфрачервоне випромінювання, радіозв'язок і мікрохвилі, то коаксіальний кабель, волоконно-оптичний кабель, звита пара, DSL або технології бездротового зв'язку, такі як інфрачервоне випромінювання, радіозв'язок, і мікрохвилі включається у визначення носія. Терміни «disk» та «disc», як використовуються в даній заявці, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, де диски звичайно відтворюють дані магнітним способом, в той час як диски звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вищезазначеного повинні також включатися в рамки носіїв, що зчитуються комп'ютером. Попередній опис розкритих прикладів забезпечується, щоб дозволити будь-якому фахівцеві в даній галузі техніки зробити або використати даний винахід. Різні модифікації до цих прикладів 97583 24 будуть повністю очевидні для фахівців у даній галузі техніки, і основні принципи, визначені тут, можуть бути застосовані до інших прикладів, не відступаючи від суті або обсягу винаходу. Таким чичином, даний винахід не призначається, щоб бути обмеженим прикладами, показаними тут, але повинен узгоджуватися з широким обсягом, сумісним з принципами і новими особливостями, розкритими тут. Посилальні позиції 100, 200 система бездротового зв'язку 102 передавальний вузол 104 приймальний вузол 106, 108, 110 утворюючі перешкоди вузли 112 радіоканал керування або передачі даних 114 магістральне з'єднання 116 магістральна мережа 118 широкосмугова передачі 120 компонент квантування 122 компонент частотного каналу 124 адаптивний компонент бажаних перешкод 126 компонент калібрування 140 підслуховуючий вузол 202, 204 географічна зона 210 базова станція 220 термінал 224 передавальний вузол 225 приймальний вузол 230 системний контролер 235 зв'язок магістральної мережі 300 бездротова мережа 302, 400 вузол бездротового зв'язку 304 термінал доступу 402 бездротовий мережний адаптер 403 користувацький інтерфейс 404 контролер доступу до середовища 405 магістральне з'єднання 900 вузол 901 мережа бездротового зв'язку 902 обчислювальна платформа 904 носій зберігання (пам'ять) 906-914 модулі, що виконуються процесором 920 процесор 922 модулятор 924 передавач 926 антена 928 приймач 930 демодулятор 932 компонент потужності передачі 934 сигнальний індикатор 1000 система, яка забезпечує можливість ослаблення перешкод 1002 логічне групування з електричних компонентів 1004 електричний компонент для виявлення перешкод 1006 електричний компонент для сигналізування запиту 1008 електричний компонент для бездротової передачі зв'язку 1010, 1012 електричний компонент для прийому запиту 1014 пам'ять 25 97583 26 27 97583 28 29 97583 30 31 97583 32 33 97583 34 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
