Захисний пристрій
Формула / Реферат

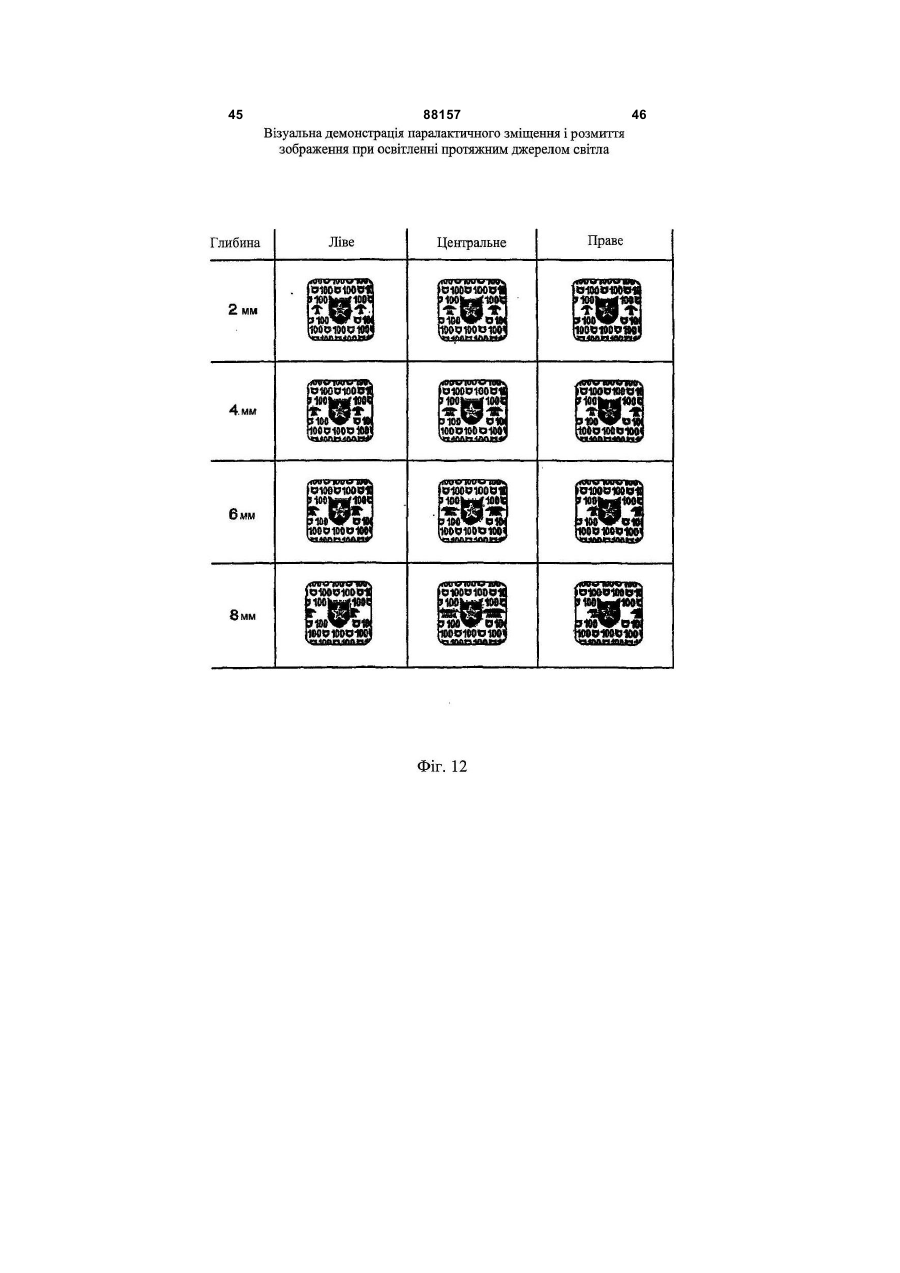

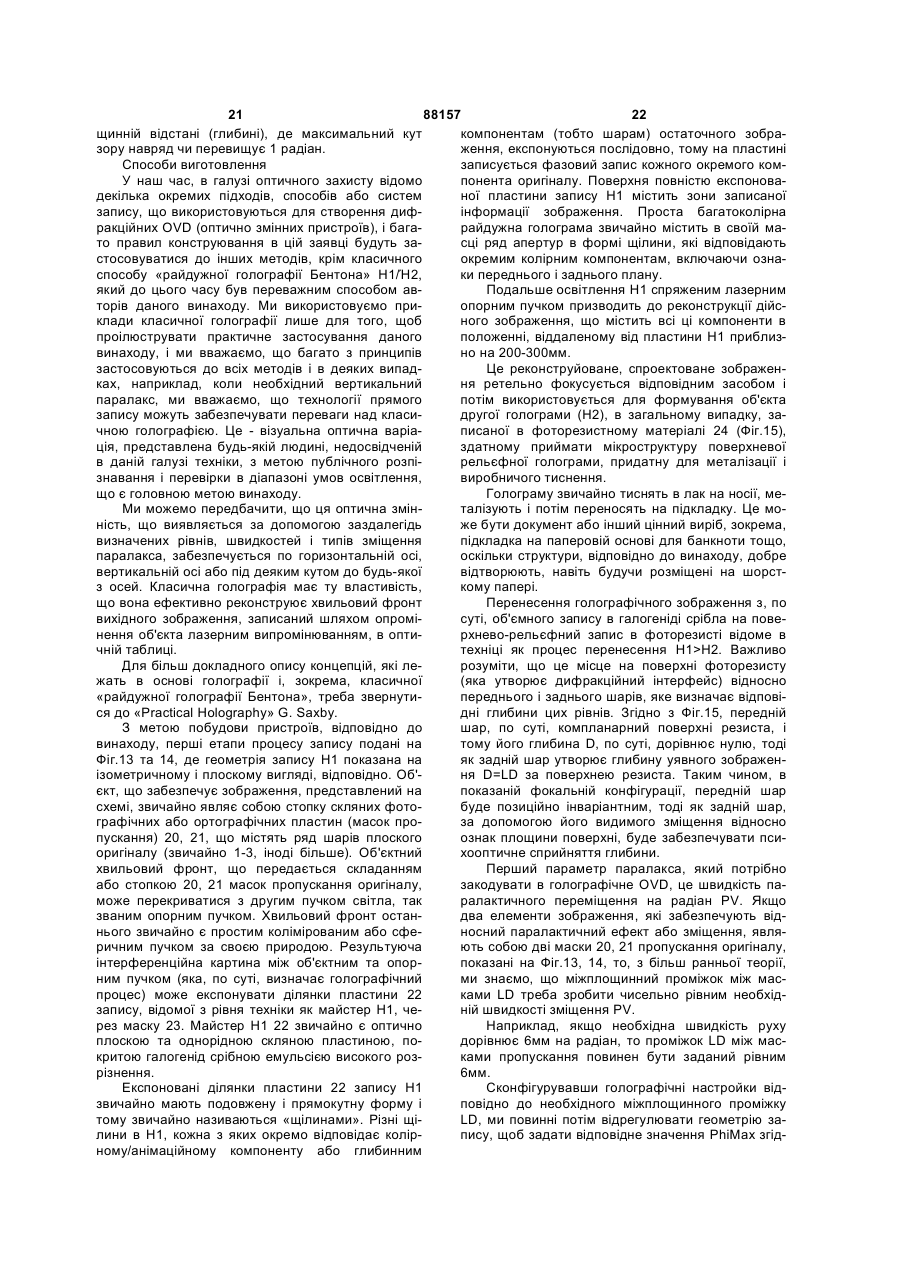

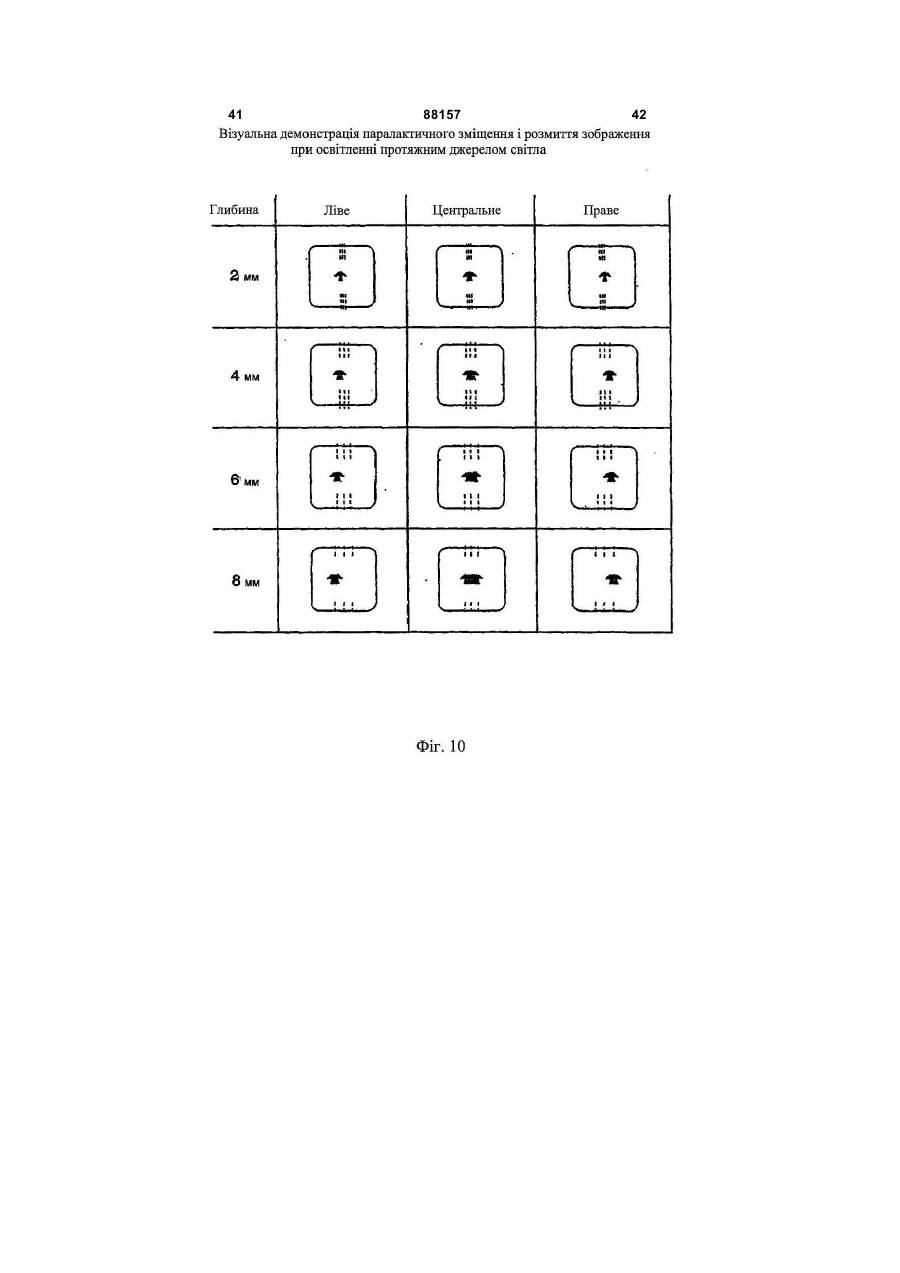

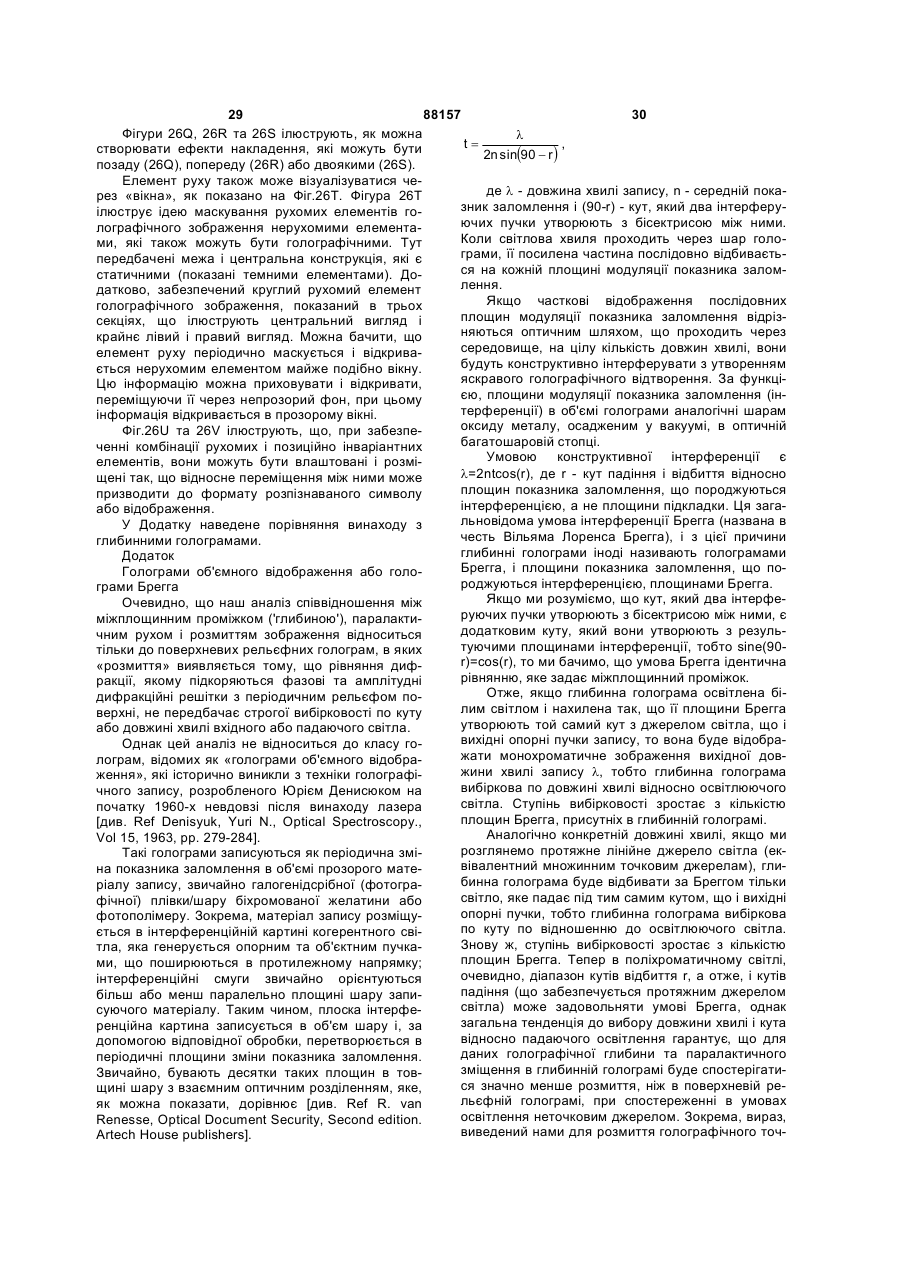

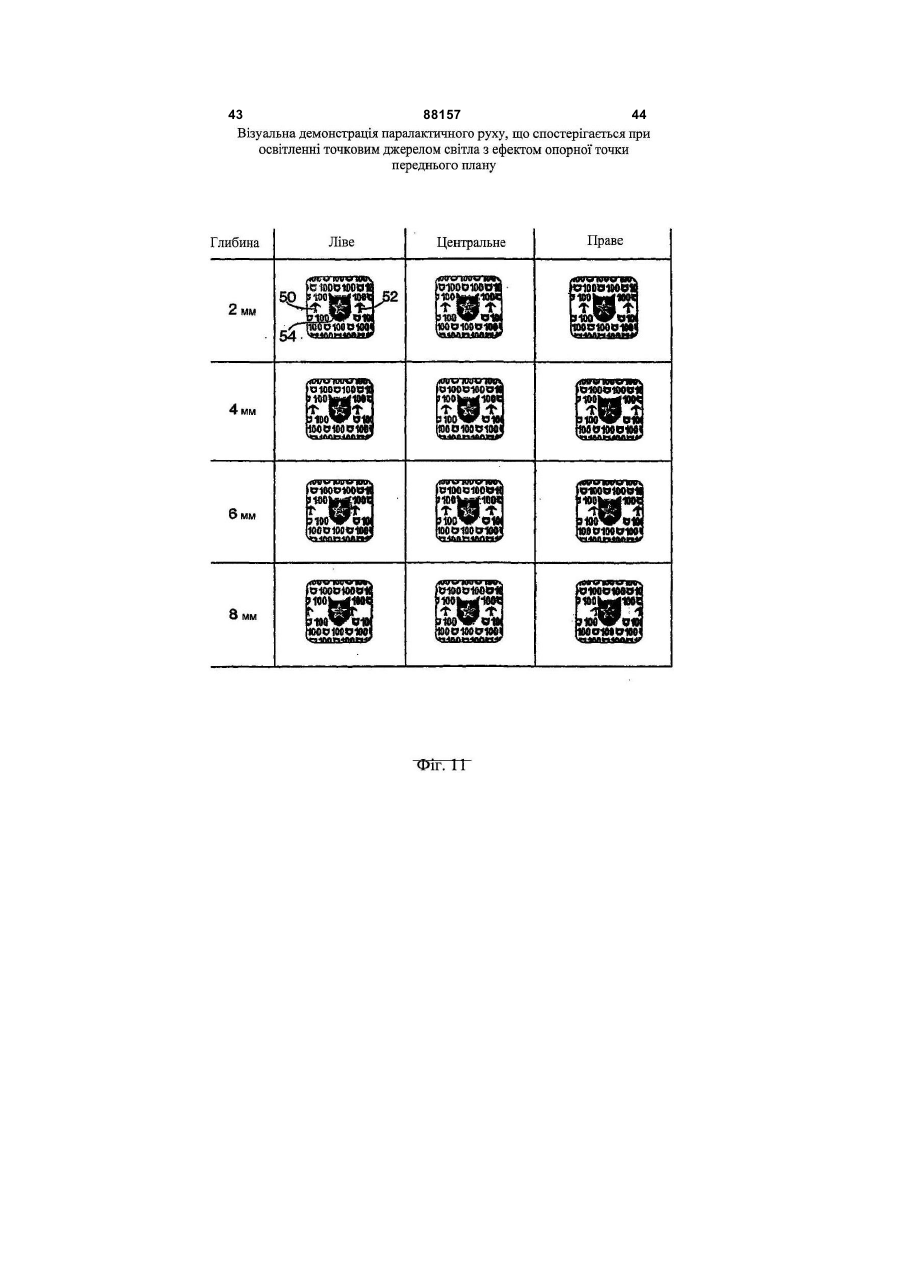

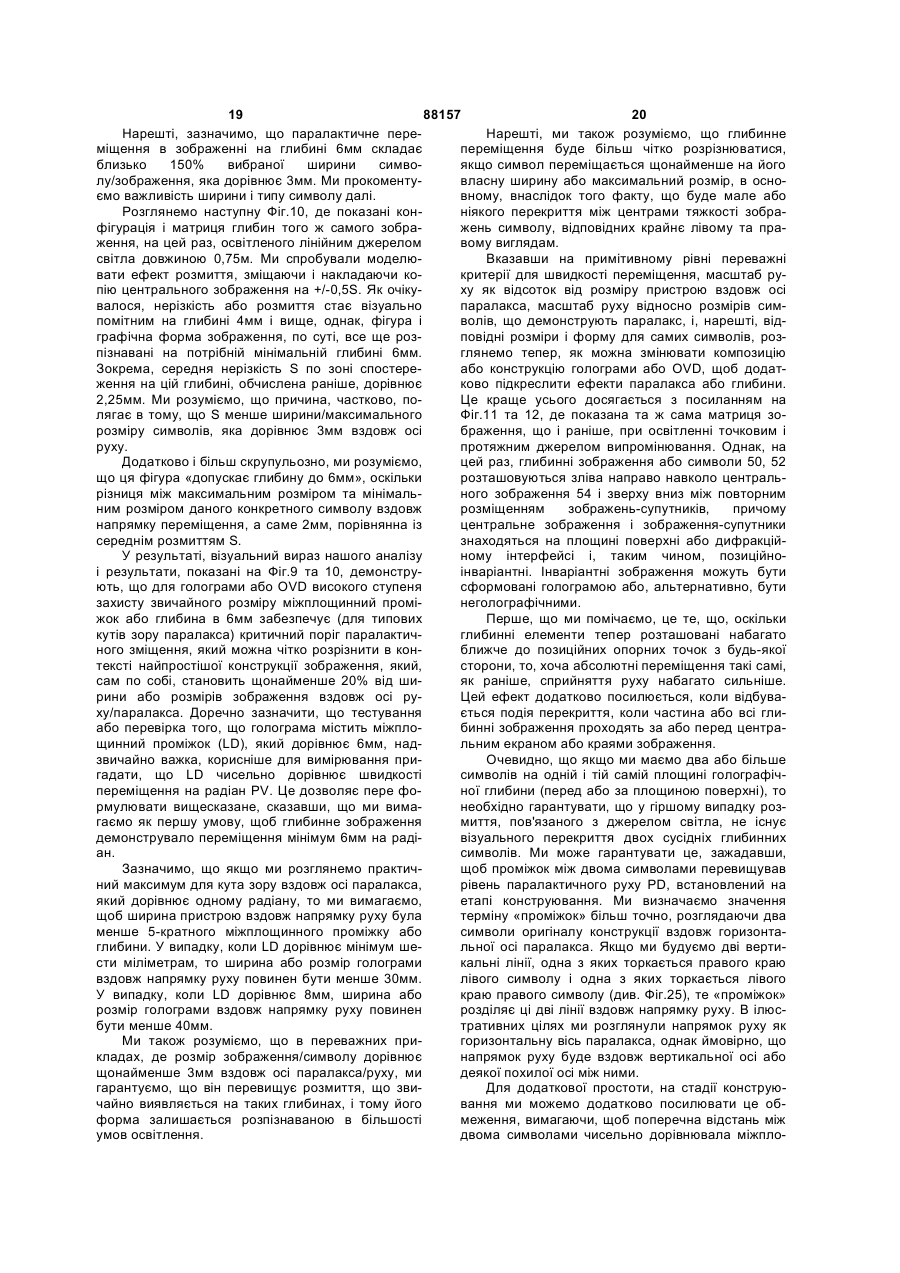

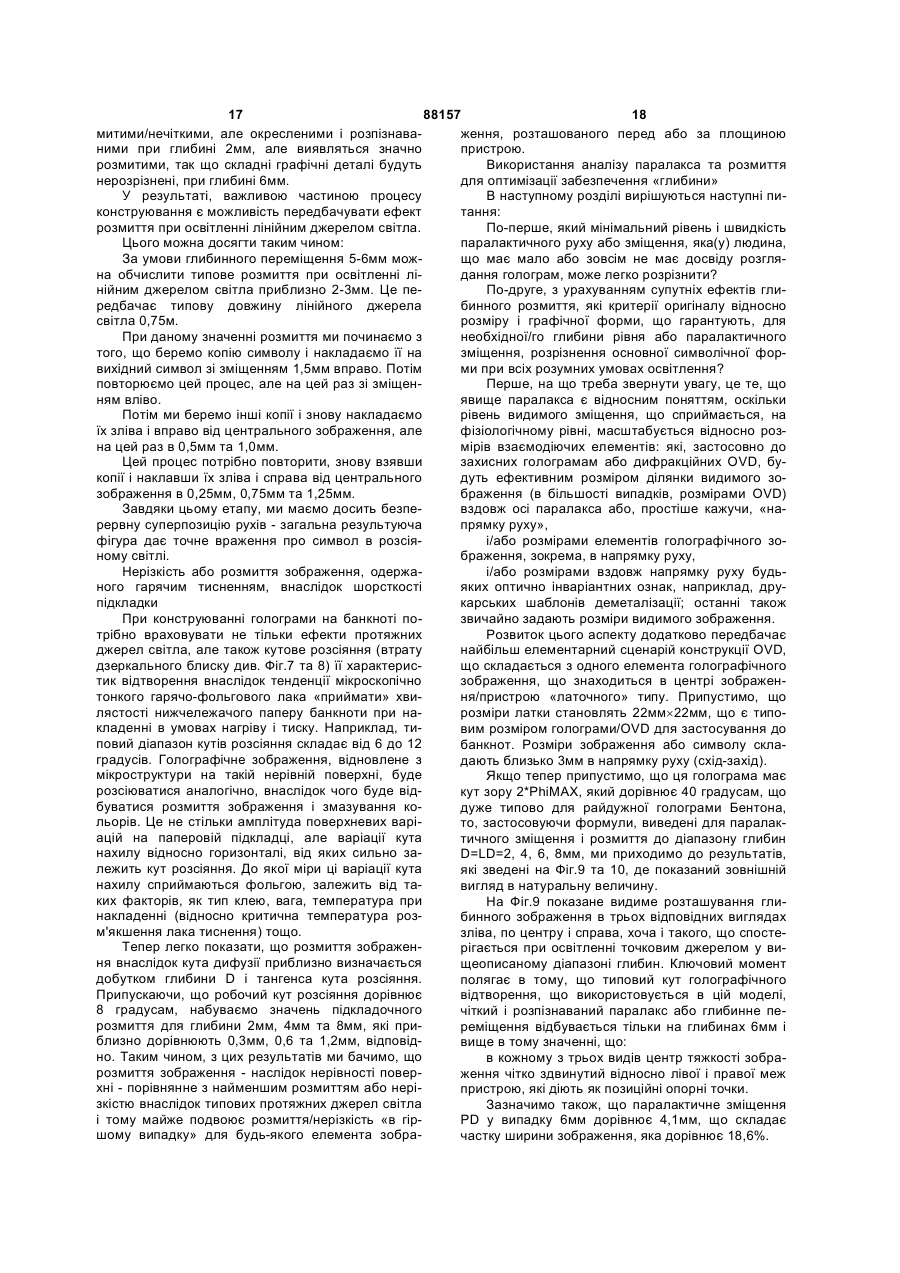

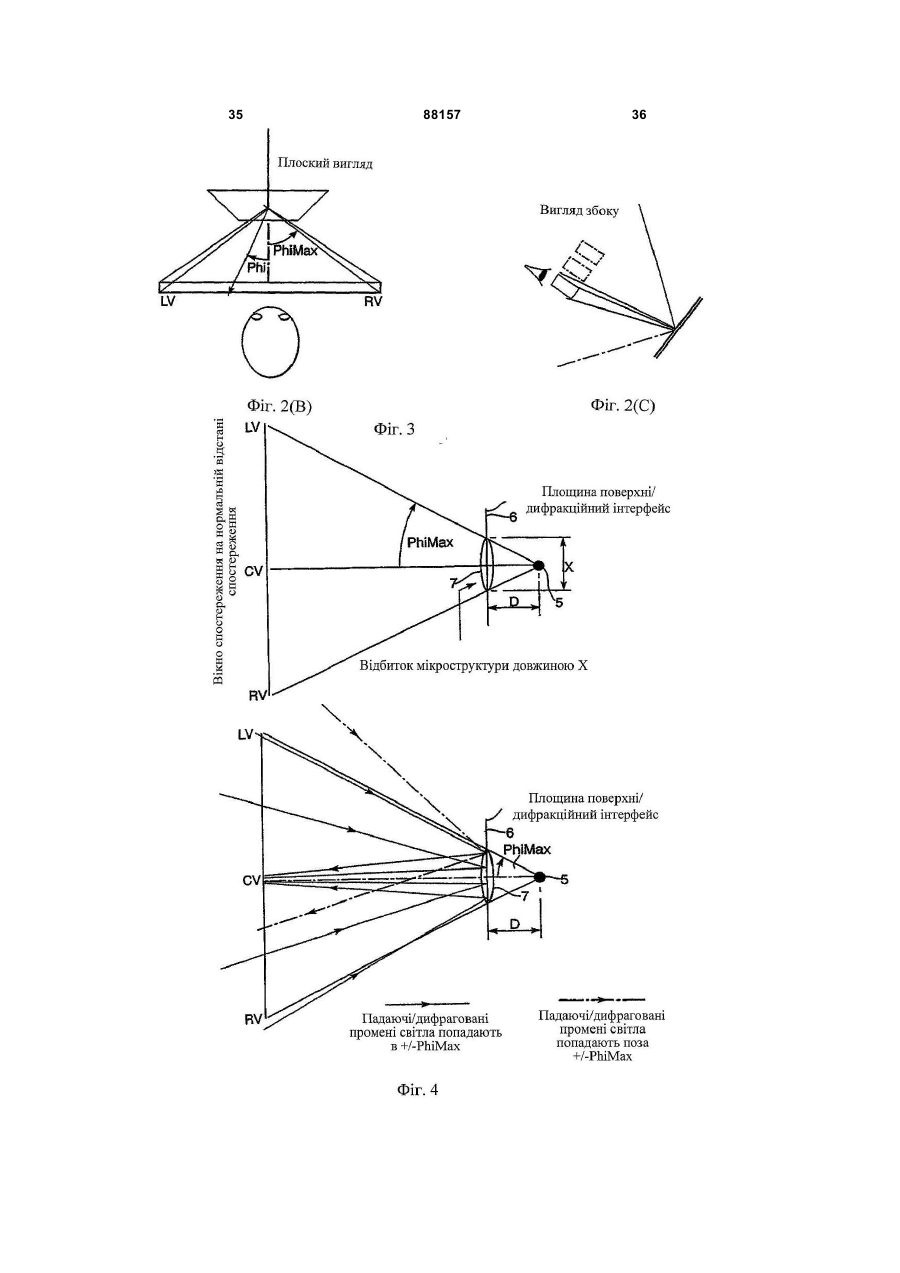

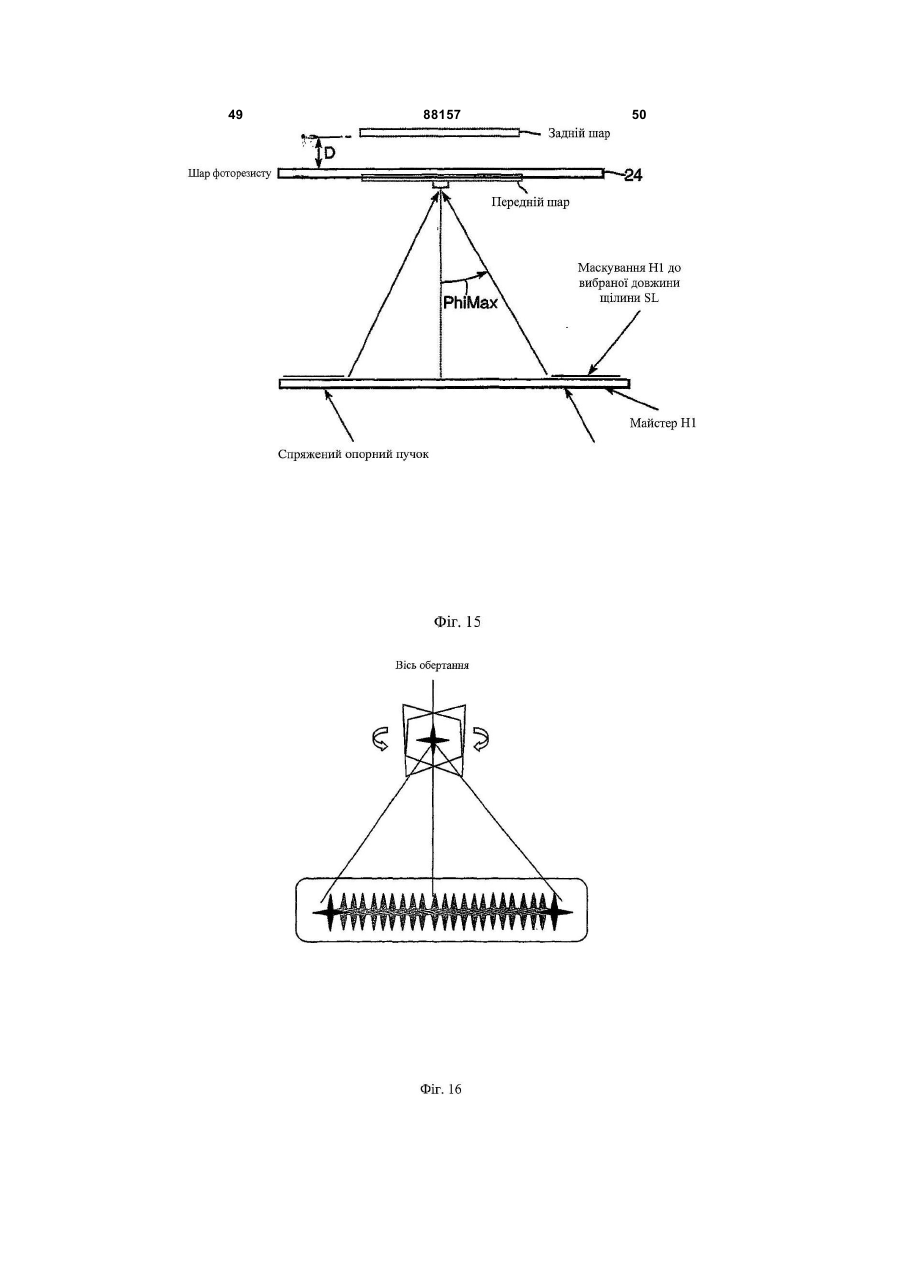

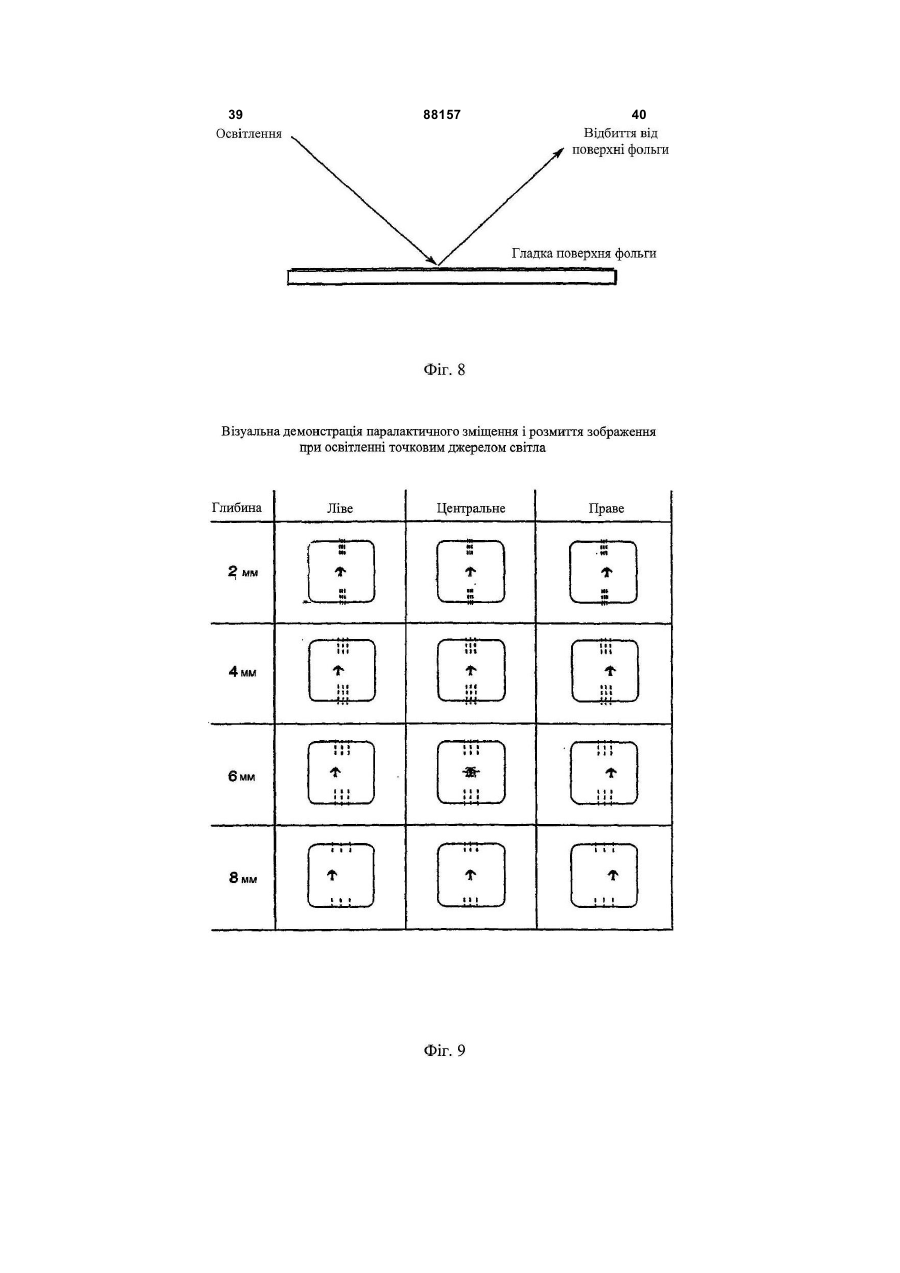

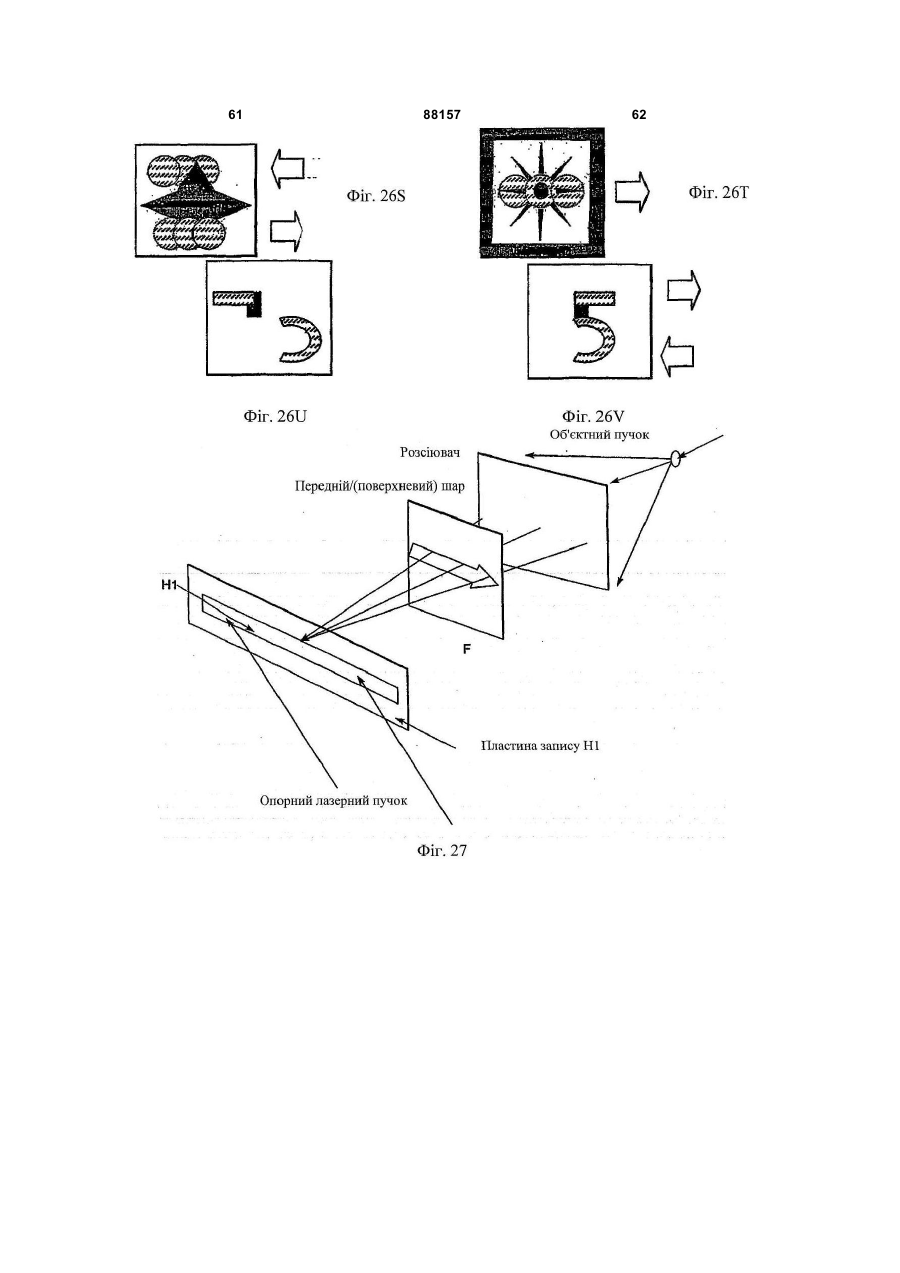

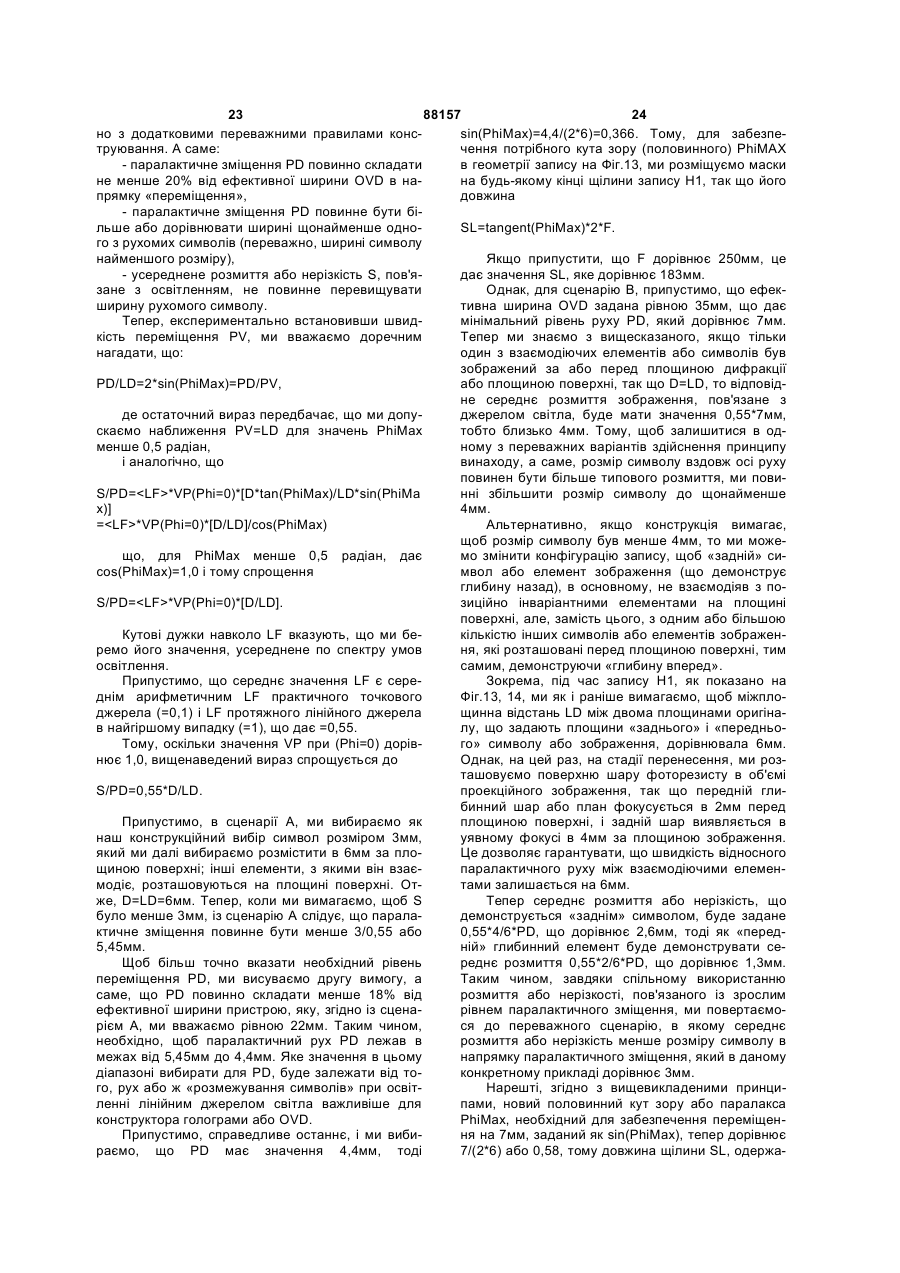

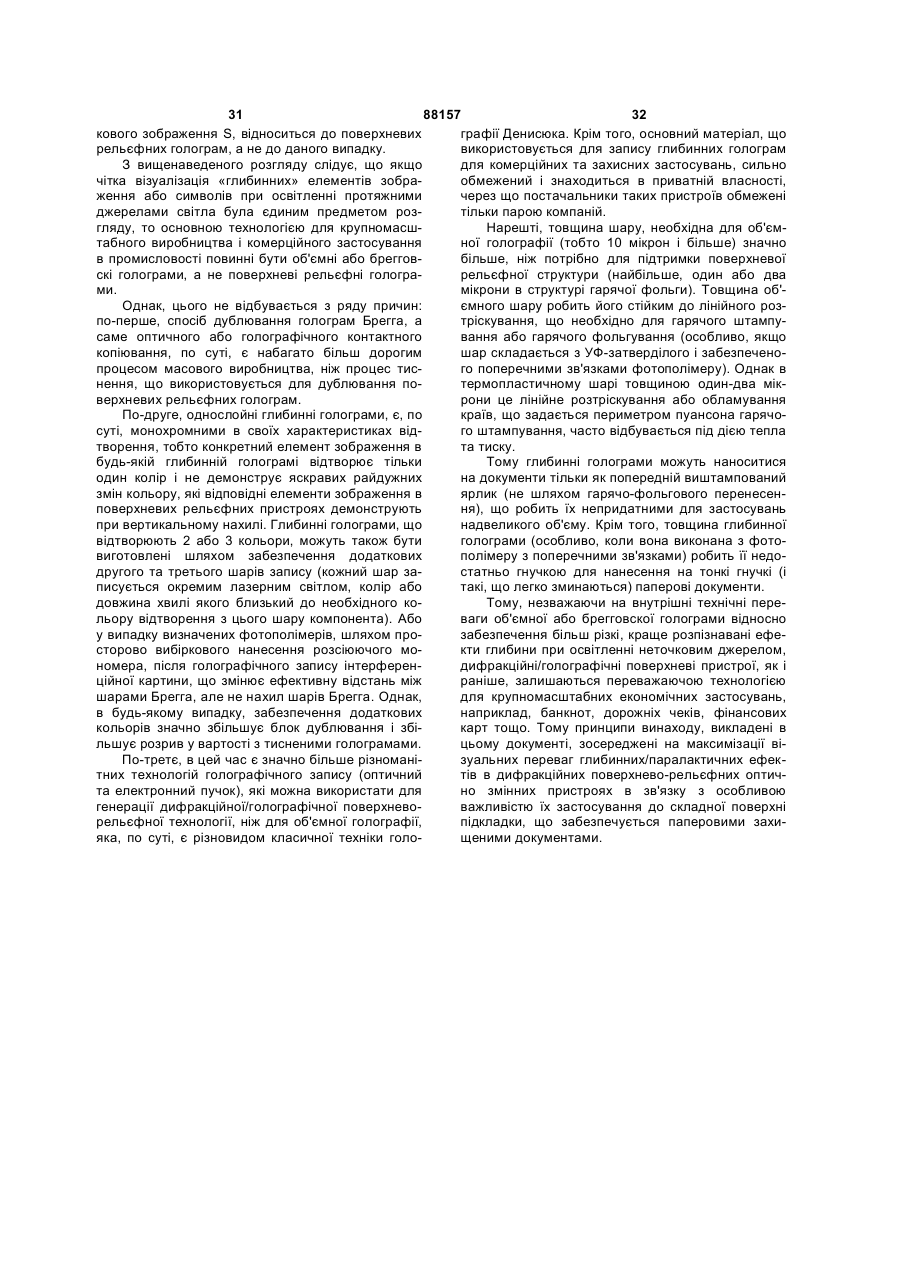

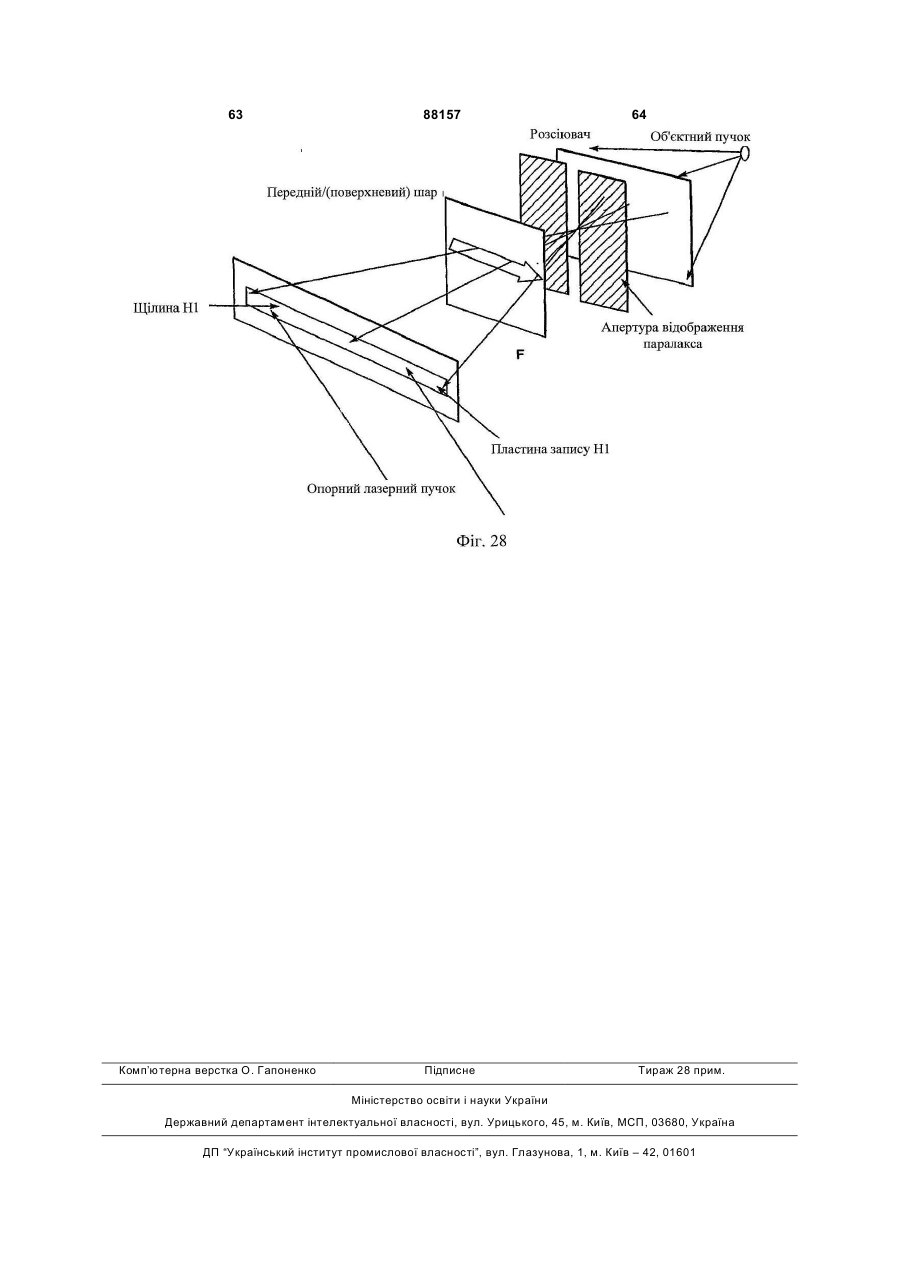

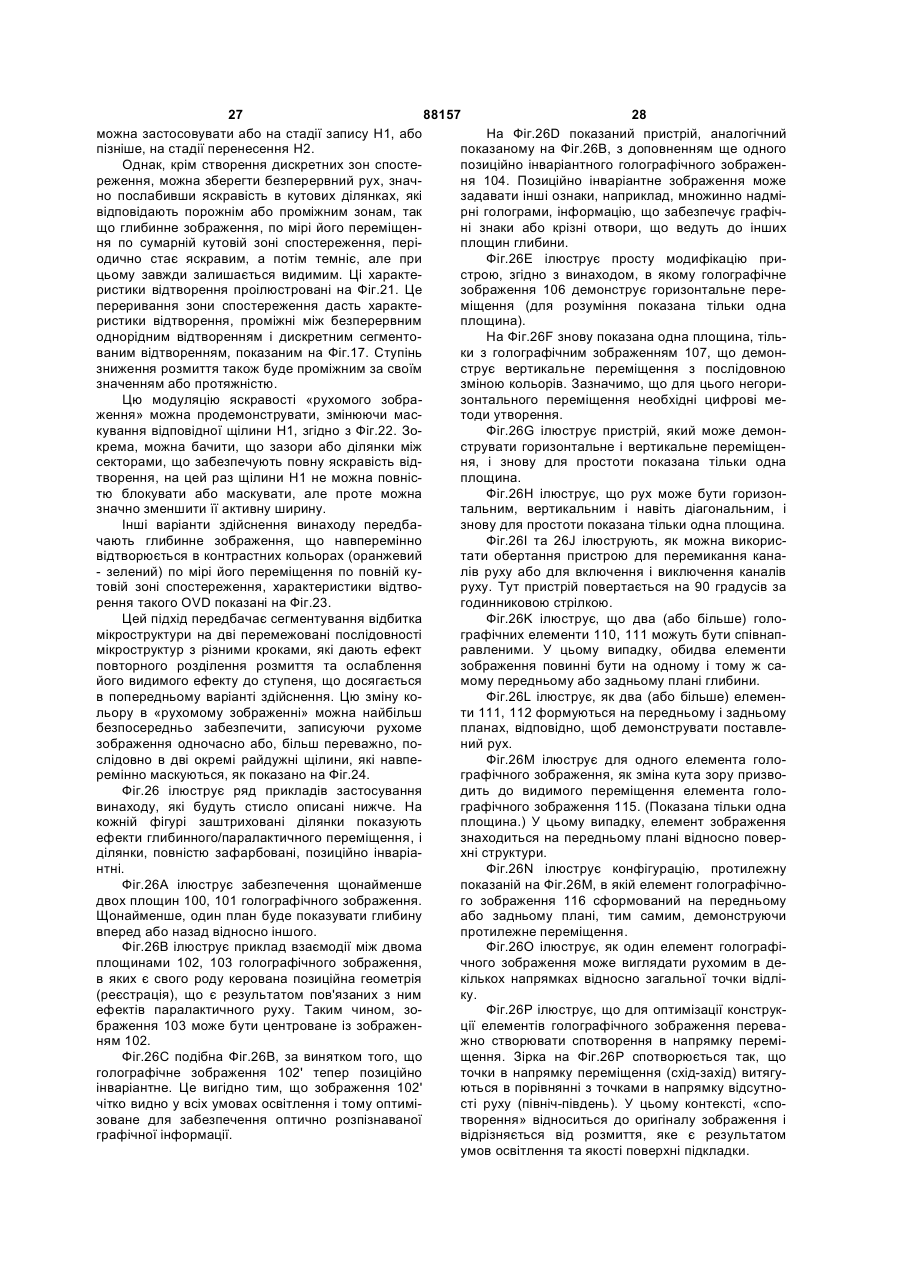

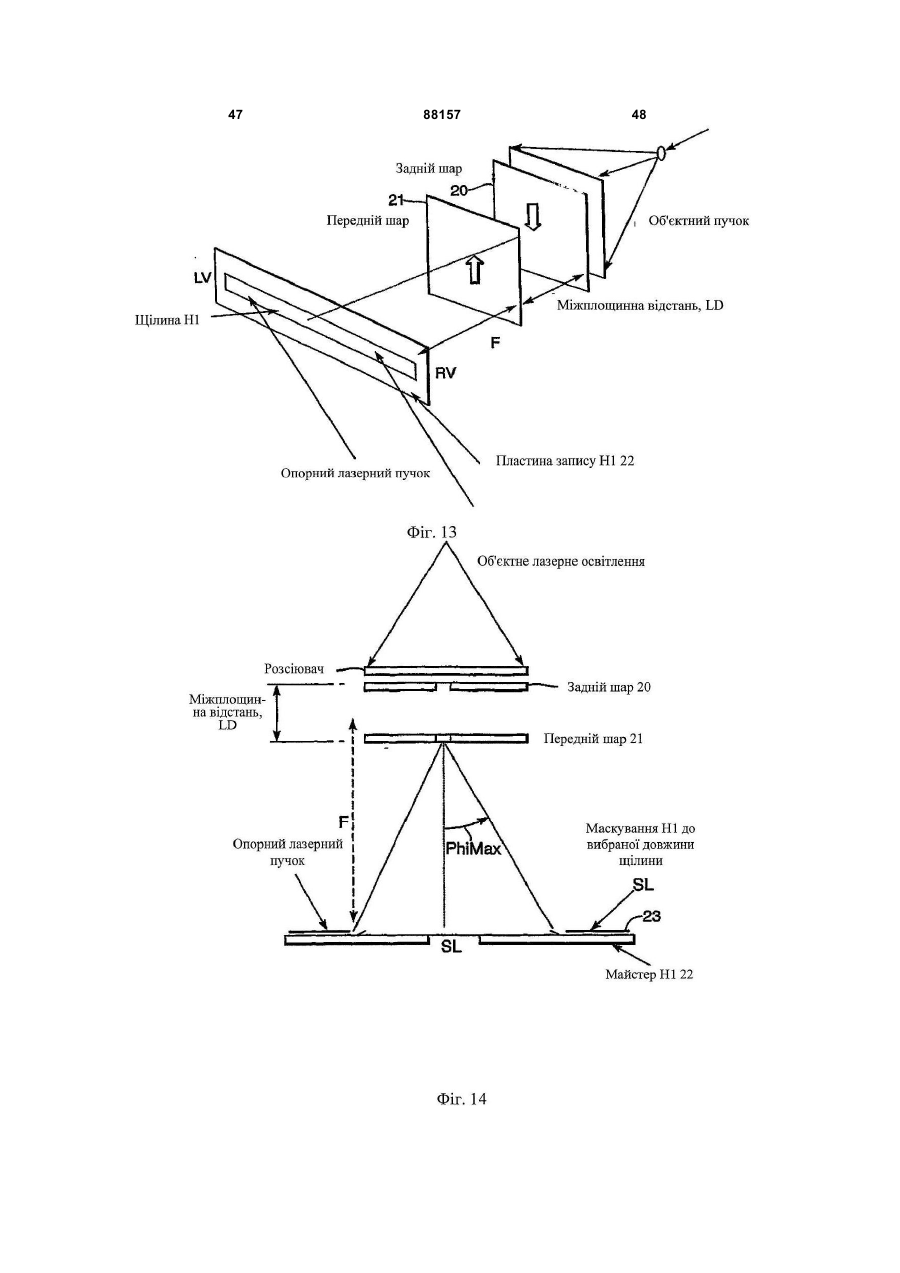

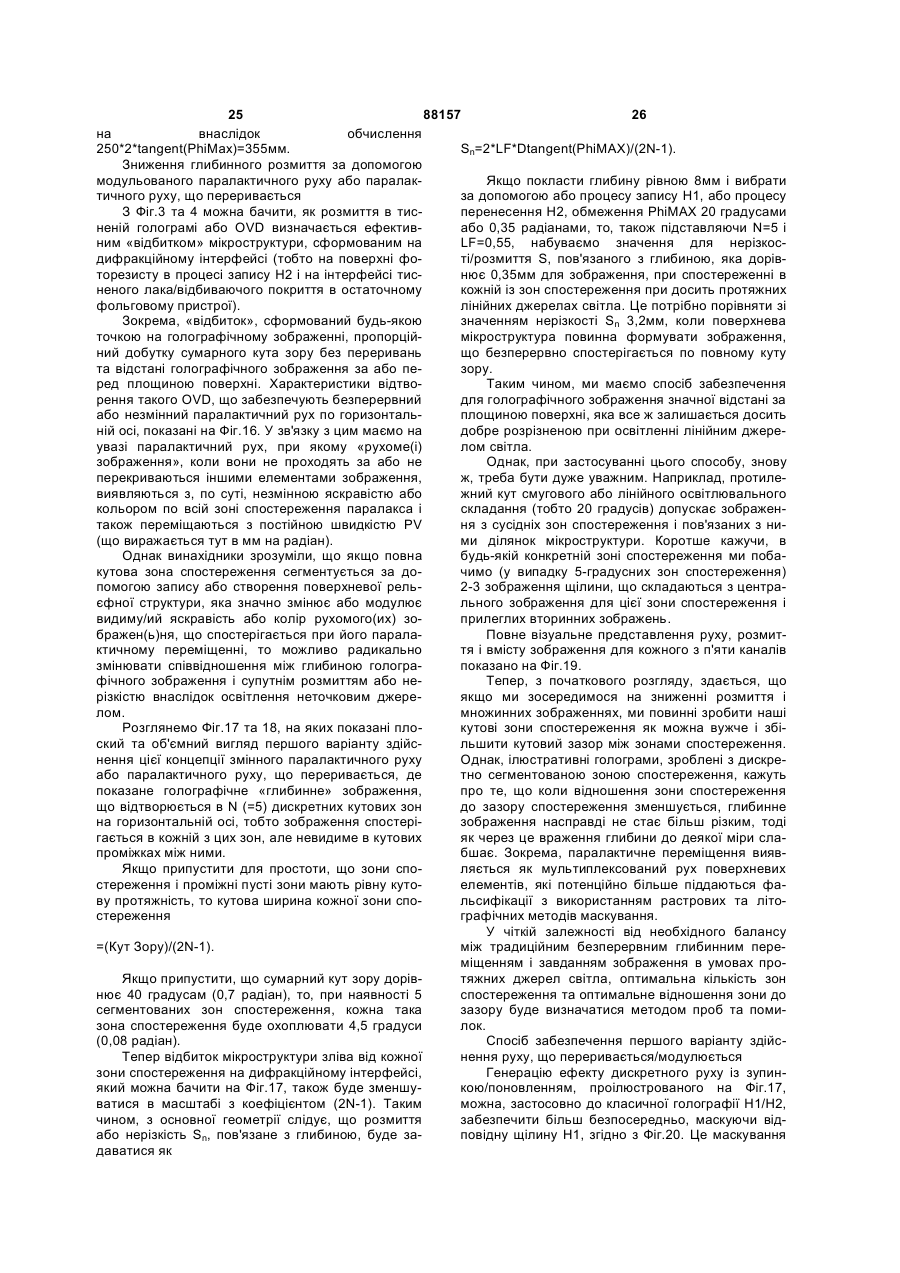

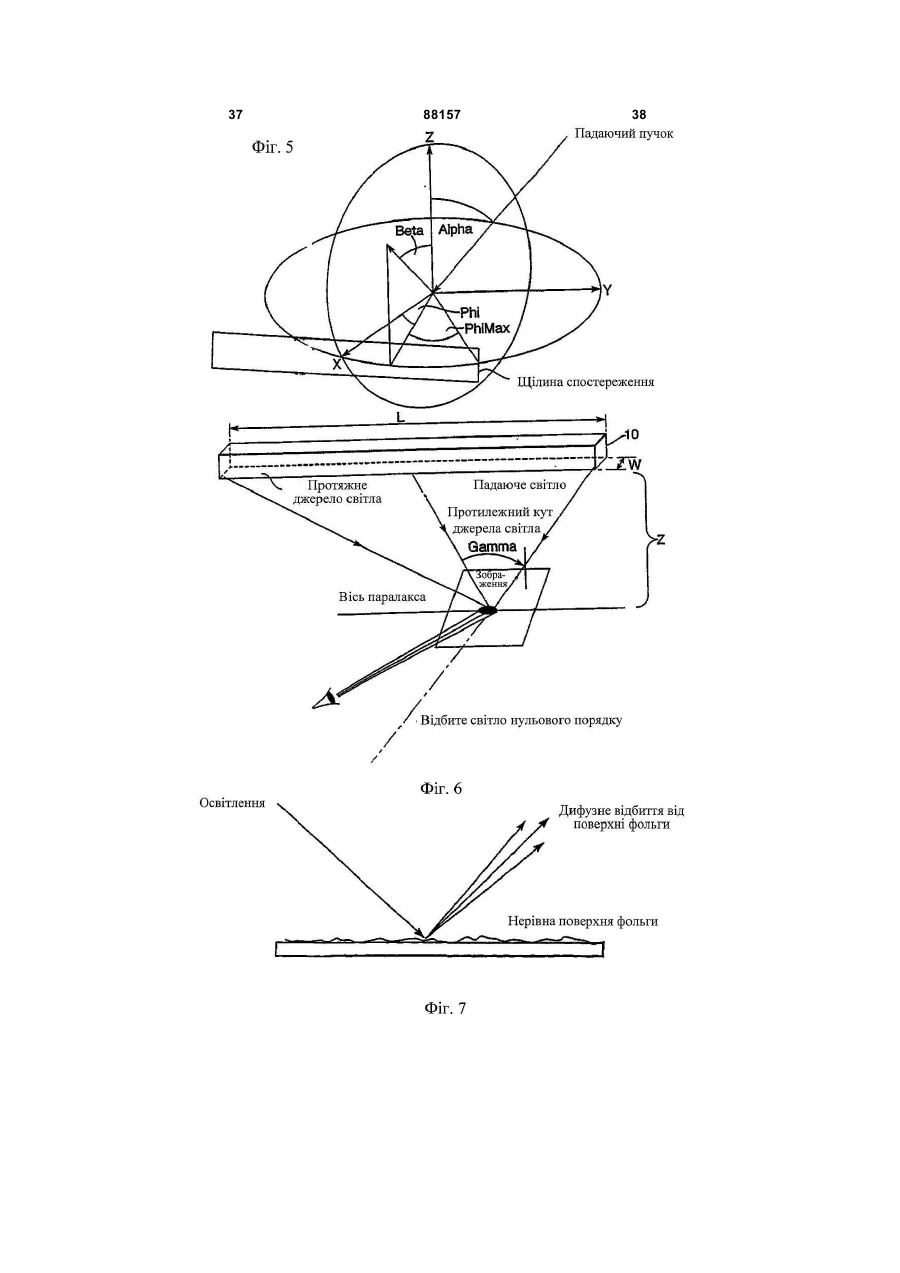

1. Захисний пристрій, який містить поверхневу рельєфну мікроструктуру, яка, під дією падаючого випромінювання, відтворює голограму, що спостерігається в зоні спостереження, причому голограма містить щонайменше перший елемент голографічного зображення, що утворює символ в площині зображення, віддаленій від поверхні мікроструктури, причому пристрій демонструє щонайменше одне додаткове зображення, що утворює символ в площині, віддаленій від площини зображення першого голографічного елемента, в якому проміжок між площиною зображення першого голографічного елемента та площиною додаткового зображення такий, що при нахилі пристрою при освітленні точковим джерелом випромінювання, перший елемент голографічного зображення показує видиме переміщення відносно додаткового зображення, який відрізняється тим, що вказана поверхнева рельєфна структура формується голографічним методом таким чином, що швидкість переміщення становить щонайменше 6 мм на радіан нахилу, і добуток швидкості переміщення та прилеглого кута зони спостереження визначає відстань, яка становить щонайменше 18 % від довжини видимого переміщення в напрямку паралакса.
2. Пристрій за п. 1, який відрізняється тим, що щонайменше одне додаткове зображення по суті просторово інваріантне відносно пристрою.
3. Пристрій за п. 2, який відрізняється тим, що переміщення першого елемента голографічного зображення приводить до того, що перший елемент голографічного зображення перекриває додаткове зображення або одне з додаткових зображень.
4. Пристрій за п. 2 або п. 3, який відрізняється тим, що щонайменше одне додаткове зображення є неголографічним.
5. Пристрій за п. 1 або п. 2, який відрізняється тим, що голограма визначає щонайменше одне додаткове зображення або додаткові зображення як один або декілька других елементів голографічного зображення.
6. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що площина(и) додаткового зображення(нь) по суті співпадає з площиною поверхневої рельєфної мікроструктури.
7. Пристрій за щонайменше п. 5, який відрізняється тим, що перший і другий елементи голографічного зображення сформовані в площинах, відповідно, перед і за площиною поверхневої рельєфної мікроструктури.

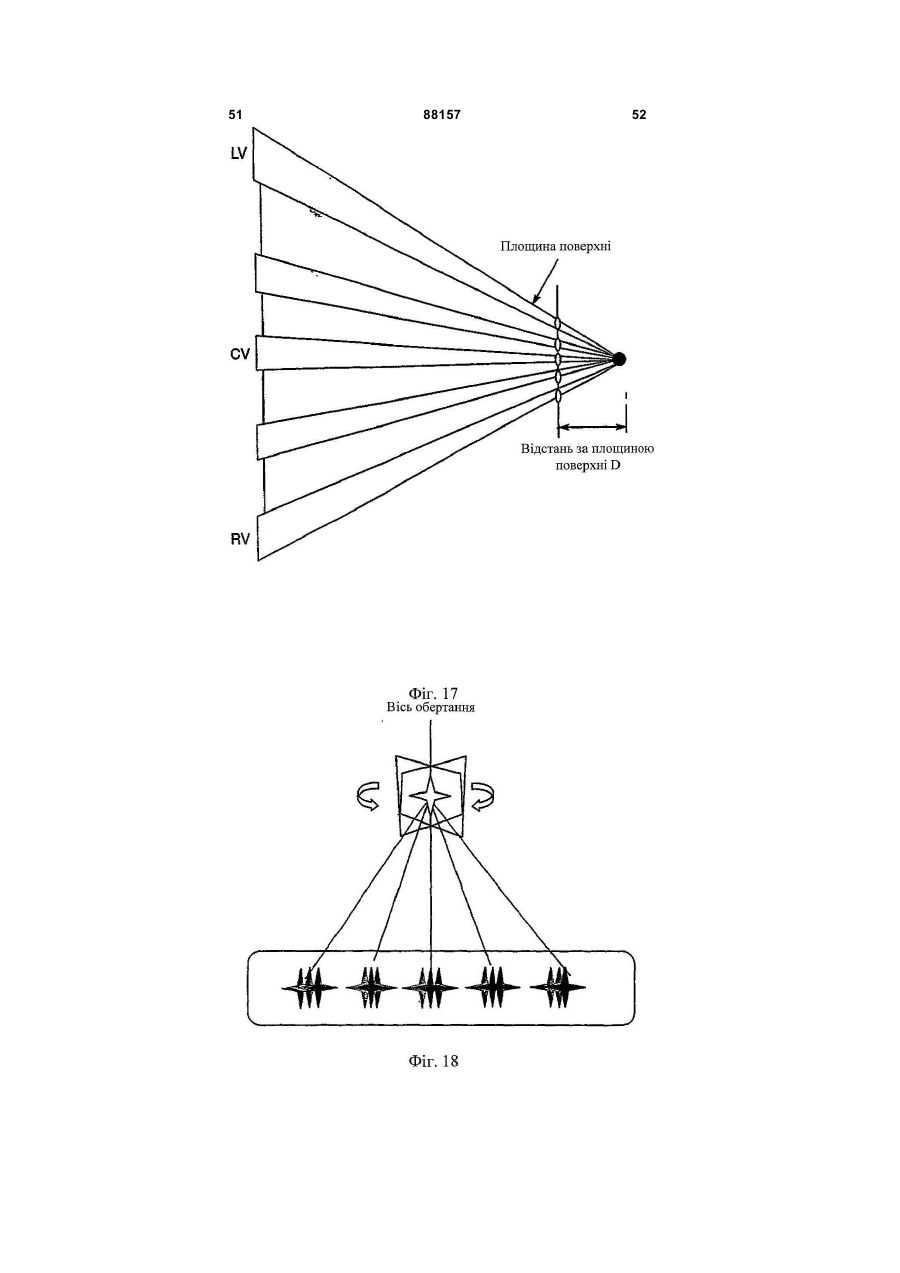

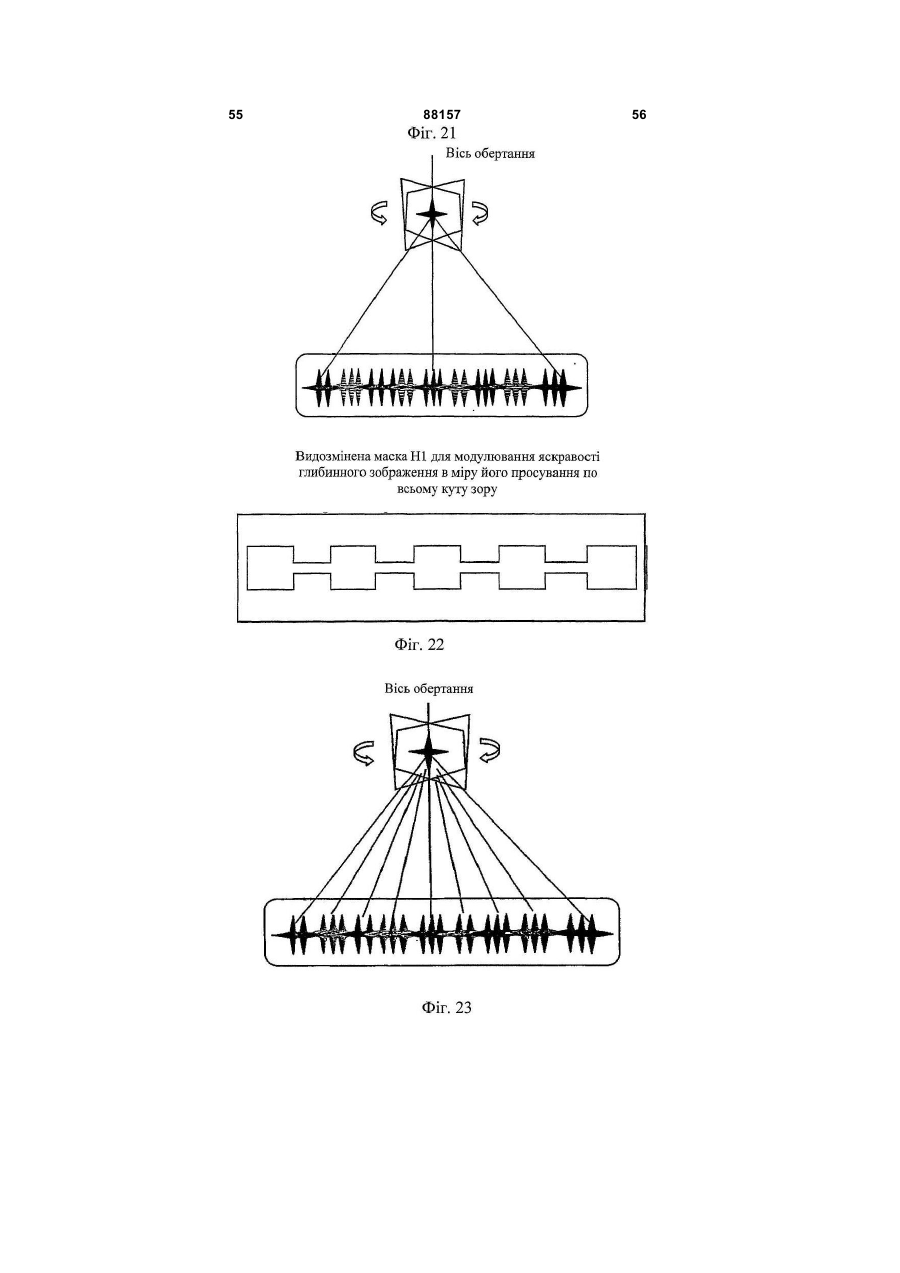

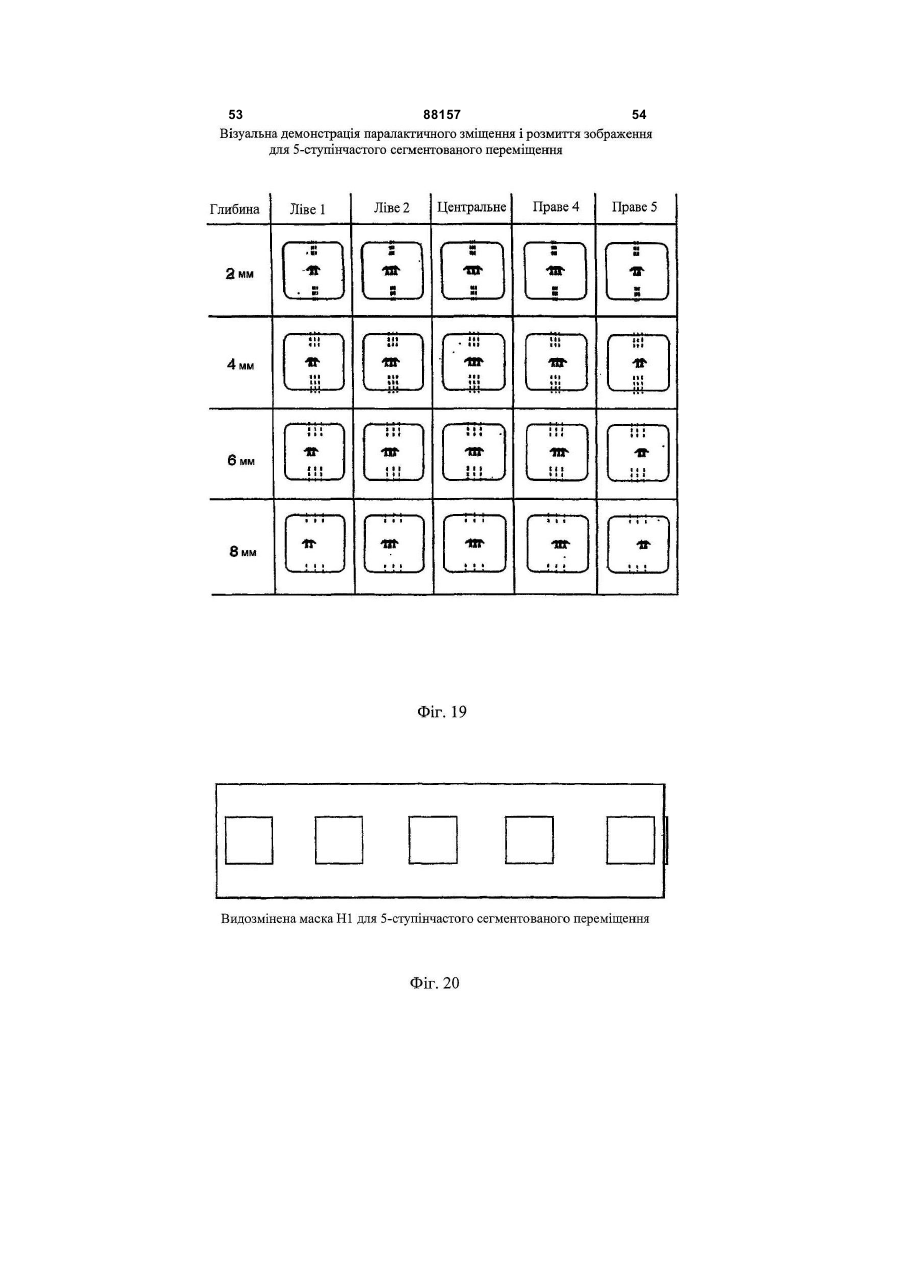

8. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що поверхнева рельєфна мікроструктура відтворює перший і/або другий голографічний елемент в набір дискретних, розділених кутовими проміжками допоміжних зон спостереження.
9. Пристрій за п. 8, який відрізняється тим, що один елемент або кожний з них не видимий в проміжках між допоміжними зонами спостереження.
10. Пристрій за п. 8 або п. 9, який відрізняється тим, що допоміжні зони спостереження по суті знаходяться на однаковій відстані одна від одної.
11. Пристрій за п. 9 або п. 10, який відрізняється тим, що зони спостереження і проміжки між ними мають по суті однакову кутову величину.
12. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що перший і/або другий елементи голографічного зображення мають розмір щонайменше 3 мм в напрямку паралакса.
13. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що елементи голографічного зображення або щонайменше один з них демонструє зміну кольору при своєму русі.
14. Пристрій за п. 1, який відрізняється тим, що символи або кожний з них містить фігуру, що має візуальне значення, асоціацію або резонанс зі спостерігачем.

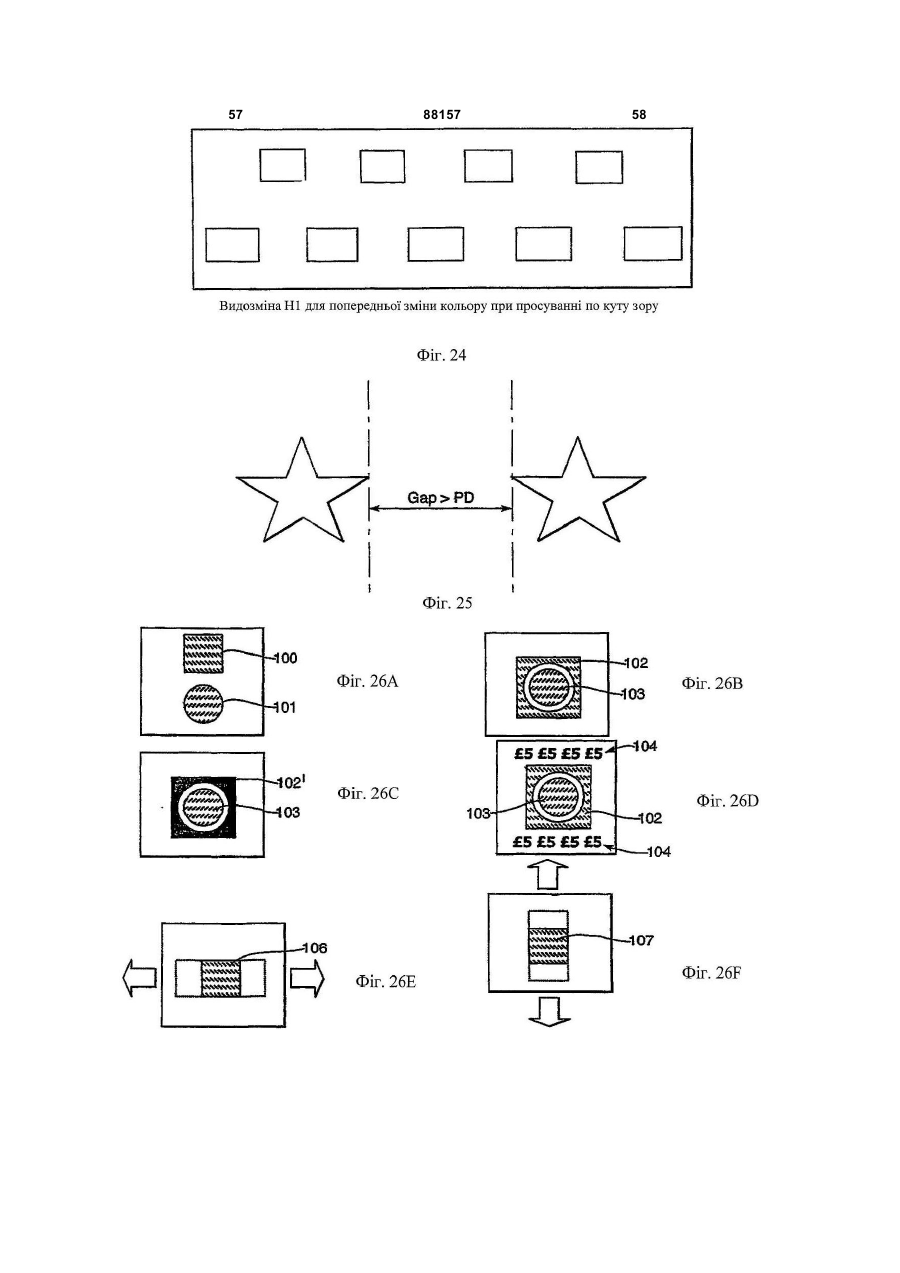

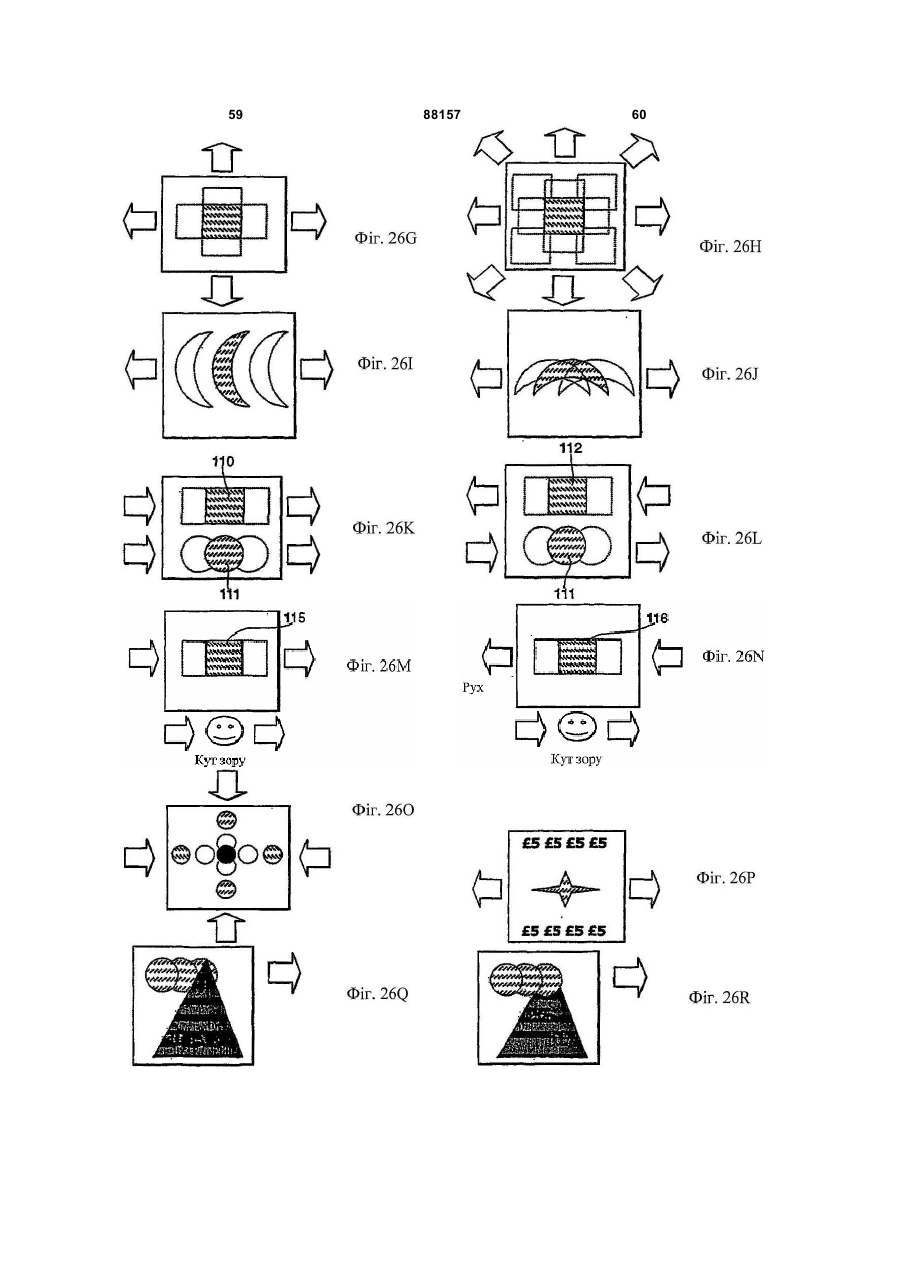

15. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що перше голографічне зображення і щонайменше одне додаткове зображення відносно рухомі для формування розпізнаваного символу.
16. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що добуток швидкості переміщення і прилеглого кута зони спостереження визначає відстань, що становить щонайменше 18,6 % від розміру пристрою в напрямку паралакса.
17. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що добуток швидкості переміщення і прилеглого кута зони спостереження визначає відстань, що становить щонайменше 20 % від розміру пристрою в напрямку паралакса.

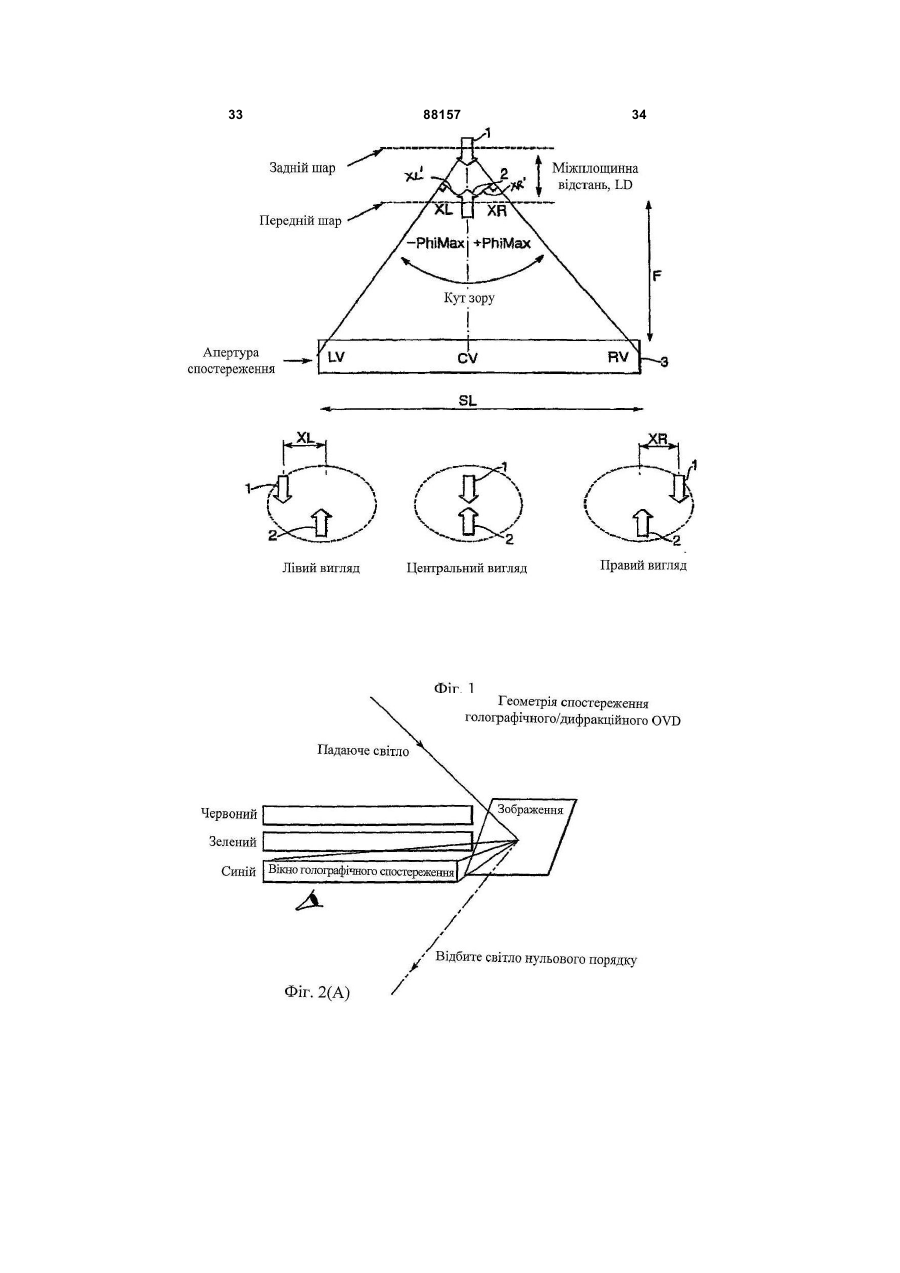

18. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що прилеглий кут зони спостереження не більше 1 радіана, і розмір пристрою в напрямку паралакса менше 5-кратної міжплощинної відстані.
19. Виріб, який несе захисний пристрій за будь-яким з попередніх пунктів.
20. Виріб за п. 19, який відрізняється тим, що виріб містить папір.
21. Виріб за п. 19 або п. 20, який відрізняється тим, що виріб містить банкноту.
22. Виріб за п. 19 або п. 20, який відрізняється тим, що виріб містить чек, ваучер, посвідчення автентичності, штамп, виріб захисту бренда або фінансову печатку.
