Спосіб та пристрій (варіанти) для пріоритезації повідомлень про стан в системі бездротового зв’язку

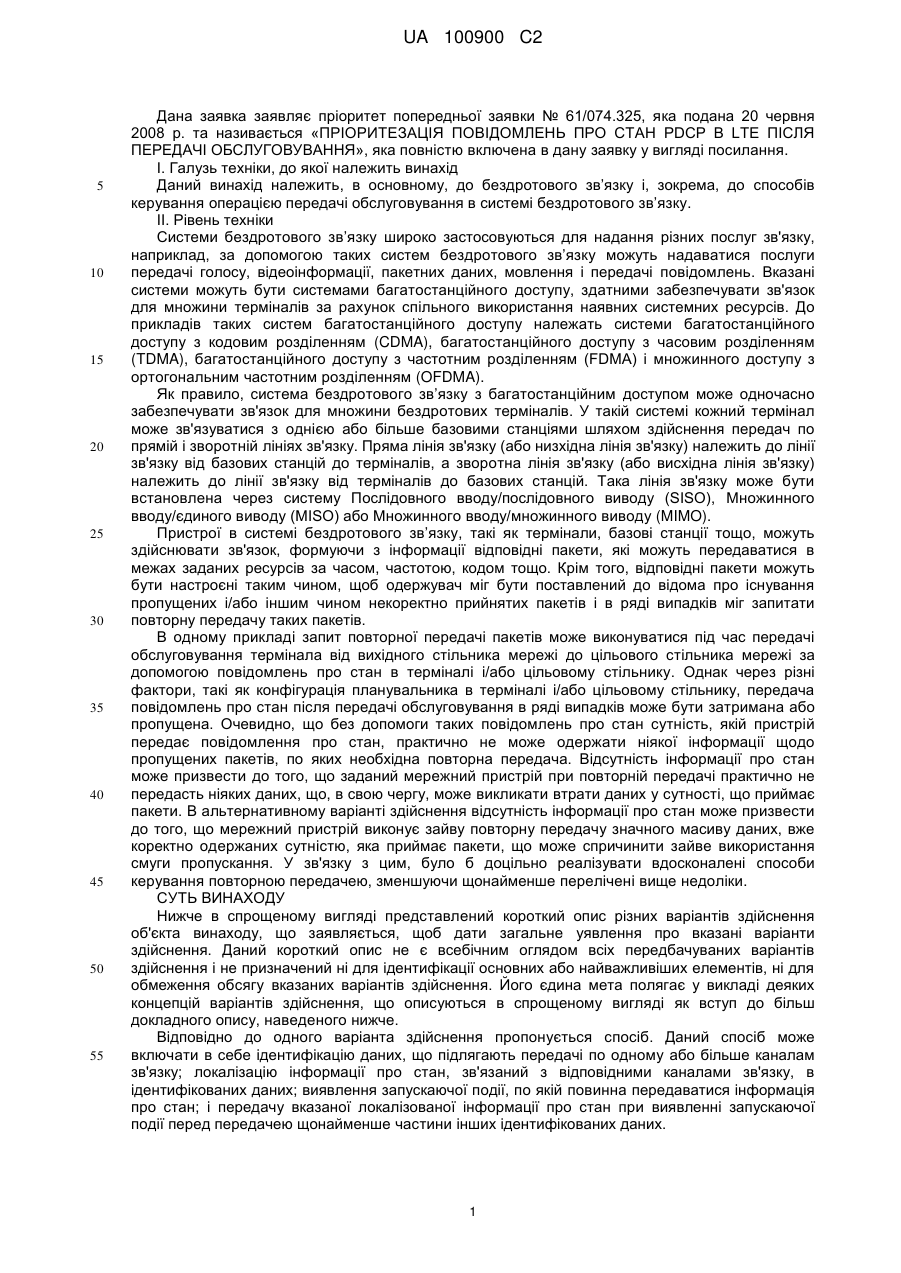

Реферат: Описані системи та способи, що забезпечують планування передач повідомлень про стан, таких як повідомлення про стан Протоколу перетворення пакетних даних (PDCP) або повідомлення про квитанцію Контролю радіолінії (RLC), в системі бездротового зв'язку. Як описано нижче, протягом інтервалів часу, під час яких необхідно виконати передачу повідомлень про стан, відповідна сигнальна інформація, зв'язана із сукупністю односпрямованих каналів, логічних каналів тощо, може бути настроєна на передачу перед проведенням передачі (передач) даних. При цьому приймальна сутність може одержувати сигнальну інформацію про стан практично при першій можливості, що дозволяє приймальній сутності уникнути зайвого використання смуги пропускання і/або пам'яті, зв'язаного з повторною передачею інформації. Як описано нижче, інформація про стан може бути пріоритезована шляхом застосування окремих каналів передачі стану, відповідних індикаторів, які створюються в елементах інформації, поставлених в чергу у відповідні односпрямовані канали, які містять інформацію про стан, і інших подібних способів. UA 100900 C2 (12) UA 100900 C2 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка заявляє пріоритет попередньої заявки № 61/074.325, яка подана 20 червня 2008 р. та називається «ПРІОРИТЕЗАЦІЯ ПОВІДОМЛЕНЬ ПРО СТАН PDCP В LTE ПІСЛЯ ПЕРЕДАЧІ ОБСЛУГОВУВАННЯ», яка повністю включена в дану заявку у вигляді посилання. I. Галузь техніки, до якої належить винахід Даний винахід належить, в основному, до бездротового зв’язку і, зокрема, до способів керування операцією передачі обслуговування в системі бездротового зв’язку. II. Рівень техніки Системи бездротового зв’язку широко застосовуються для надання різних послуг зв'язку, наприклад, за допомогою таких систем бездротового зв’язку можуть надаватися послуги передачі голосу, відеоінформації, пакетних даних, мовлення і передачі повідомлень. Вказані системи можуть бути системами багатостанційного доступу, здатними забезпечувати зв'язок для множини терміналів за рахунок спільного використання наявних системних ресурсів. До прикладів таких систем багатостанційного доступу належать системи багатостанційного доступу з кодовим розділенням (CDMA), багатостанційного доступу з часовим розділенням (TDMA), багатостанційного доступу з частотним розділенням (FDMA) і множинного доступу з ортогональним частотним розділенням (OFDMA). Як правило, система бездротового зв’язку з багатостанційним доступом може одночасно забезпечувати зв'язок для множини бездротових терміналів. У такій системі кожний термінал може зв'язуватися з однією або більше базовими станціями шляхом здійснення передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до лінії зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до лінії зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена через систему Послідовного вводу/послідовного виводу (SISO), Множинного вводу/єдиного виводу (MISO) або Множинного вводу/множинного виводу (MIMO). Пристрої в системі бездротового зв’язку, такі як термінали, базові станції тощо, можуть здійснювати зв'язок, формуючи з інформації відповідні пакети, які можуть передаватися в межах заданих ресурсів за часом, частотою, кодом тощо. Крім того, відповідні пакети можуть бути настроєні таким чином, щоб одержувач міг бути поставлений до відома про існування пропущених і/або іншим чином некоректно прийнятих пакетів і в ряді випадків міг запитати повторну передачу таких пакетів. В одному прикладі запит повторної передачі пакетів може виконуватися під час передачі обслуговування термінала від вихідного стільника мережі до цільового стільника мережі за допомогою повідомлень про стан в терміналі і/або цільовому стільнику. Однак через різні фактори, такі як конфігурація планувальника в терміналі і/або цільовому стільнику, передача повідомлень про стан після передачі обслуговування в ряді випадків може бути затримана або пропущена. Очевидно, що без допомоги таких повідомлень про стан сутність, якій пристрій передає повідомлення про стан, практично не може одержати ніякої інформації щодо пропущених пакетів, по яких необхідна повторна передача. Відсутність інформації про стан може призвести до того, що заданий мережний пристрій при повторній передачі практично не передасть ніяких даних, що, в свою чергу, може викликати втрати даних у сутності, що приймає пакети. В альтернативному варіанті здійснення відсутність інформації про стан може призвести до того, що мережний пристрій виконує зайву повторну передачу значного масиву даних, вже коректно одержаних сутністю, яка приймає пакети, що може спричинити зайве використання смуги пропускання. У зв'язку з цим, було б доцільно реалізувати вдосконалені способи керування повторною передачею, зменшуючи щонайменше перелічені вище недоліки. СУТЬ ВИНАХОДУ Нижче в спрощеному вигляді представлений короткий опис різних варіантів здійснення об'єкта винаходу, що заявляється, щоб дати загальне уявлення про вказані варіанти здійснення. Даний короткий опис не є всебічним оглядом всіх передбачуваних варіантів здійснення і не призначений ні для ідентифікації основних або найважливіших елементів, ні для обмеження обсягу вказаних варіантів здійснення. Його єдина мета полягає у викладі деяких концепцій варіантів здійснення, що описуються в спрощеному вигляді як вступ до більш докладного опису, наведеного нижче. Відповідно до одного варіанта здійснення пропонується спосіб. Даний спосіб може включати в себе ідентифікацію даних, що підлягають передачі по одному або більше каналам зв'язку; локалізацію інформації про стан, зв'язаний з відповідними каналами зв'язку, в ідентифікованих даних; виявлення запускаючої події, по якій повинна передаватися інформація про стан; і передачу вказаної локалізованої інформації про стан при виявленні запускаючої події перед передачею щонайменше частини інших ідентифікованих даних. 1 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 Другий варіант здійснення належить до апаратури бездротового зв’язку, яка може містити запам'ятовуючий пристрій, який зберігає дані, що належать до одного або більше односпрямованих каналів, і відповідну інформацію, зв'язану з одним або більше односпрямованими каналами, причому вказана інформація містить щонайменше одне з повідомлень про стан або дані. Апаратура бездротового зв’язку може додатково містити процесор, настроєний на ідентифікацію відповідних повідомлень про стан в інформації, зв’язаної з одним або більше односпрямованими каналами, і на пріоритезацію відповідних повідомлень про стан таким чином, щоб повідомлення про стан передавалися перед даними, що належать до одного або більше односпрямованих каналів. Третій описаний тут варіант здійснення належить до пристрою, що функціонує в системі бездротового зв’язку. Даний пристрій може містити засіб для ідентифікації інформації, що підлягає передачі по одному або більше логічних каналах; засіб для класифікації ідентифікованої інформації на сигнальну інформацію про стан і дані; і засіб для призначення ідентифікованої інформації рівнів пріоритету таким чином, щоб інформація, віднесена до сигнальної інформації про стан, передавалася перед інформацією, віднесеною до даних, при виявленні запускаючої події для передачі інформації про стан. Четвертий описаний тут варіант здійснення належить до програмного продукту, який може включати в себе машинозчитуваний носій, що містить код, щоб змусити комп'ютер виявити один або більше односпрямованих каналів і відповідну інформацію, поставлену в чергу в один або більше односпрямованих каналів, причому вказана інформація містить щонайменше одне з повідомлень про стан або дані; код, щоб змусити комп'ютер виявити відповідні повідомлення про стан в інформації, поставленої в чергу в один або більше односпрямованих каналів; і код, щоб змусити комп'ютер пріоритезувати відповідні повідомлення про стан таким чином, щоб повідомлення про стан передавалися перед даними, поставленими в чергу в один або більше односпрямованих каналів. Для досягнення вказаних цілей один або більше варіантів здійснення об'єкта винаходу, що заявляється, містять ознаки, повністю описані нижче і, зокрема, вказані в формулі винаходи. У нижченаведеному описі та прикладених кресленнях детально викладаються деякі ілюстративні аспекти об'єкта винаходу, що заявляється. Однак ці аспекти вказують усього лише на декілька різних способів, якими можуть бути здійснені принципи об'єкта винаходу, що заявляється. Крім того, описані варіанти здійснення передбачають включення всіх вказаних аспектів та їх еквівалентів. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 - блок-схема системи, яка забезпечує керування передачею даних, зв’язаною з передачею обслуговування в системі бездротового зв’язку відповідно до різних варіантів здійснення. Фіг. 2 - часова діаграма, що ілюструє приклад послідовності операцій передачі обслуговування, які можуть бути виконані в системі бездротового зв’язку. На Фіг. 3 - зображений приклад рівнів передачі даних і відповідних структур пакетів, які можуть використовуватися в бездротовому середовищі передачі даних відповідно до різних варіантів здійснення. На Фіг. 4 - зображений приклад односпрямованих каналів передачі даних, які можуть використовуватися для керування передачею даних в бездротовому середовищі передачі даних. Фіг. 5 - блок-схема системи пріоритезації повідомлень про стан, зв’язаних з системою бездротового зв’язку за допомогою одного або більше каналів передачі стану відповідно до різних варіантів здійснення. На Фіг. 6-7 - зображені приклади відповідних способів реалізації одного або більше каналів передачі стану відповідно до різних варіантів здійснення. Фіг. 8 - блок-схема системи пріоритезації повідомлень про стан на основі аналізу відповідних односпрямованих каналів відповідно до різних варіантів здійснення. Фіг. 9 - блок-схема системи пріоритезації повідомлень про стан на основі зареєстрованої інформації, що належить до відповідних зв’язаних з ними односпрямованих каналів відповідно до різних варіантів здійснення. Фіг. 10 - схема послідовності операцій способу керування передачею інформації про стан в системі бездротового зв’язку. Фіг. 11 - схема послідовності операцій способу обслуговування і використання одного або більше односпрямованих каналів передачі сигнальної інформації про стан. 2 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 12 - схема послідовності операцій способу аналізу відповідних каналів передачі даних для розрізнення і пріоритезації інформації про стан, поставленої в чергу у відповідні канали передачі даних. Фіг. 13 - схема послідовності операцій способу відстеження інформації про стан в сукупності односпрямованих каналів для пріоритетної передачі. Фіг. 14 - блок-схема пристрою, який забезпечує передачу сигнальної інформації про стан в системі бездротового зв’язку. Фіг. 15-16 - блок-схеми відповідних пристроїв бездротового зв’язку, які можуть використовуватися для реалізації різних варіантів здійснення описаних тут функцій. На Фіг. 17 зображена система бездротового зв’язку з багатостанційним доступом відповідно до викладених тут різних варіантів здійснення. Фіг. 18 - блок-схема, що ілюструє приклад системи бездротового зв’язку, в якій можуть функціонувати описані тут різні варіанти здійснення. ДОКЛАДНИЙ ОПИС Різні варіанти здійснення об'єкта винаходу, що заявляється, описані нижче з посиланням на креслення, на яких однакові позиційні номери скрізь використовуються для посилання на однакові елементи. У нижченаведеному описі з метою пояснення численні конкретні деталі викладені для забезпечення належного розуміння одного або більше варіантів здійснення. Однак очевидно, що такий варіант (варіанти) здійснення може бути здійснений без вказаних конкретних деталей. В інших випадках добре відомі структури і пристрої показані у вигляді блоксхем, щоб полегшити опис одного або більше варіантів здійснення. Терміни «компонент», «модуль», «система» тощо, що використовуються в даній заявці, належать до зв’язаного із застосуванням комп'ютера об'єкту або до апаратного забезпечення, вбудованого програмному забезпеченню, сукупності апаратного і програмного забезпечення, програмного забезпечення, або до програмного забезпечення, що виконується. Наприклад, компонент може бути, крім іншого, процесом, здійснюваним в процесорі, інтегральною схемою, об'єктом, здійснимим модулем, потоком виконання, програмою і/або комп'ютером. Наприклад, як додаток, що працює на обчислювальному пристрої, так і обчислювальний пристрій може бути компонентом. Один або більше компонентів можуть знаходитися в процесі і/або потоку виконання, а компонент може бути зосереджений на одному комп'ютері і/або розосереджений по двох або більше комп'ютерах. Крім того, вказані компоненти можуть виконуватися з різних машинозчитуваних носіїв, що містять різні структури даних, які зберігаються на них. Компоненти можуть здійснювати обмін даними за допомогою локальних і/або віддалених процесів, наприклад, за допомогою сигналів, що містять один або більше пакетів даних (наприклад, дані з одного компонента взаємодіють з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як Інтернет, з іншими системами за допомогою сигналу). Крім того, різні варіанти здійснення описані тут застосовно до бездротового термінала і/або базової станції. Бездротовий термінал може відноситися до пристрою, що забезпечує можливість передачі користувачеві голосу і/або даних. Бездротовий термінал може бути підключений до обчислювального пристрою, такого як ноутбук або настільний комп'ютер, або він може бути автономним пристроєм, таким як кишеньковий персональний комп'ютер (PDA). Бездротовим терміналом може також називатися система, абонентська установка, абонентський пункт, рухома станція, мобільний телефон, віддалена станція, термінал доступу, термінал користувача, агент користувача, користувацький пристрій або користувацьке обладнання (UE). Бездротовим терміналом може бути абонентський пункт, бездротовий пристрій, стільниковий телефон, телефон системи персонального зв'язку, радіотелефон, телефон, що працює за протоколом встановлення сеансу (SIP), пункт місцевого радіозв'язку (WLL), кишеньковий персональний комп'ютер (PDA), мобільний пристрій з можливостями бездротового підключення або інший пристрій обробки, підключений до бездротового модему. До базової станції (наприклад, точки доступу або Розвиненого вузла В (eNB)) може відноситися пристрій в мережі доступу, який здійснює обмін даними по радіоінтерфейсу через один або більше секторів з бездротовими терміналами. Базова станція може виконувати функцію маршрутизатора між бездротовим терміналом та іншою частиною мережі доступу, яка може включати в себе мережу на основі Інтернет-протоколу (IP), перетворюючи прийняті кадри радіоінтерфейсу в IP-пакети. Базова станція також координує керування атрибутами радіоінтерфейсу. Крім того, різні описані тут функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні або в будь-якій їх сукупності. При реалізації в програмному забезпеченні ці функції можуть зберігатися або 3 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 передаватися у вигляді однієї або більше команд або коду, записаних на машинозчитуваному носії. Машинозчитуваний носій включає в себе як комп'ютерні носії інформації, так і середовища передачі даних, що містять будь-яке середовище, яке забезпечує перенесення комп'ютерної програми з одного місця в інше. Носіями інформації можуть бути будь-які доступні носії, доступ до яких може бути здійснений з комп'ютера. Як приклади, а не обмеження можна назвати оперативний запам'ятовуючий пристрій (RAM), постійний запам'ятовуючий пристрій (ROM), електрично стираний програмований постійний запам'ятовуючий пристрій (EEPROM), компакт-диск (CD-ROM), або інший накопичувач на оптичних дисках, накопичувач на магнітних дисках або інший магнітний запам'ятовуючий пристрій, або будь-який інший носій, який може використовуватися для перенесення або зберігання необхідного коду програми у вигляді команд або структур даних і доступ до якого може бути здійснений з комп'ютера. Крім того, будь-яке з'єднання, строго кажучи, є машинозчитуваним носієм інформації. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або з іншого віддаленого джерела за допомогою коаксіального кабелю, волоконно-оптичного кабелю, витої пари, цифрової абонентської лінії (DSL), або за допомогою бездротових пристроїв, таких як інфрачервоний, радіочастотний і мікрохвильовий, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові пристрої, такі як інфрачервоний, радіочастотний і мікрохвильовий, входять у визначення носія. Термін «диск», що використовується в цьому документі, включає компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий магнітний диск і диск blue-ray, при цьому в одних дисках відтворення даних здійснюється магнітним способом, а в інших дисках відтворення даних здійснюється оптичним способом за допомогою лазерів. Сукупності вищезазначених носіїв також повинні підпадати під визначення машинозчитуваного носія. Різні описані тут способи можуть використовуватися в різних системах бездротового зв’язку, таких як системи Багатостанційного доступу з кодовим розділенням (CDMA), системи Багатостанційного доступу з часовим розділенням (TDMA), системи Багатостанційного доступу з частотним розділенням (FDMA), системи Множинного доступу з ортогональним частотним розділенням (OFDMA), системи FDMA з передачею на одній несучій (SC-FDMA) та в інших подібних системах. Терміни «система» та «мережа» часто використовуються на рівних основах. У системі CDMA може бути реалізована технологія радіозв'язку, така як Наземний доступ для універсальної служби рухомого зв'язку (UTRA), CDMA2000 та інше. UTRA включає в себе Широкосмуговий CDMA (W-CDMA) та інші варіанти CDMA. Крім того, CDMA2000 розповсюджується на стандарти IS-2000, IS-95 та IS-856. У системі TDMA може бути реалізована технологія радіозв'язку, така як Глобальна система мобільного зв'язку (GSM). У системі OFDMA може бути реалізована технологія радіозв'язку, така як Розвинений UTRA (EUTRA), надширокосмуговий рухомий зв'язок (UMB), IEEE 802.11 (Wi-Fi), IEEE 802.16 (WiMAX), IEEE 802.20, Flash-OFDM® та інше. UTRA та E-UTRA входять в Універсальну систему мобільного зв'язку (UMTS). Довгостроковий розвиток (LTE) Проекту партнерства третього покоління (3GPP) - це перспективний варіант, що використовує E-UTRA, в якому OFDM використовується в низхідному каналі зв'язку, а SC-FDMA використовується у висхідному каналі зв'язку. UTRA, E-UTRA, UMTS, LTE та GSM описані в документах від організації, що називається «Проект партнерства третього покоління» (3GPP). Крім того, системи CDMA2000 і UMB описані в документах від організації, що називається «Проект партнерства третього покоління 2» (3GPP2). Різні варіанти здійснення представлені на прикладі систем, які можуть містити ряд пристроїв, компонентів, модулів тощо. Потрібно розуміти, що різні системи можуть містити додаткові пристрої, компоненти, модулі тощо і/або можуть містити не всі пристрої, компоненти, модулі тощо, що обговорюються з посиланням на креслення. Може також використовуватися сукупність вказаних підходів. Відповідно до креслень, на Фіг. 1 зображена система 100, яка забезпечує керування передачею даних, зв’язаною з передачею обслуговування в системі бездротового зв’язку відповідно до описаних тут різних варіантів здійснення. Як показано на Фіг. 1, система 100 може містити Вузол В (наприклад, базову станцію, точку доступу (АР), Розвинений вузол В (eNB) тощо), який може здійснювати обмін даними з одним або декількома блоками користувацького обладнання (UE, що іменуються тут також терміналами доступу (АТ), рухомими терміналами тощо) 130. В одному прикладі Вузол В 110 може брати участь в одному або більше обмінів даними по низхідній лінії зв'язку (DL, що називається також прямою лінією зв'язку (FL)) з UE 130, а UE 130 може брати участь в одному або більше обмінів даними по висхідній лінії зв'язку (UL, що називається також зворотною лінією зв'язку (RL)) з Вузлом В 110. В іншому прикладі Вузол В 110 може бути зв’язаний з мережею бездротового зв’язку, такою як Розвинена мережа 4 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 наземного радіодоступу UMTS (Універсальної системи мобільного зв'язку) (E-UTRAN), або з її частиною (наприклад, стільником, сектором тощо). Крім того, Вузол В 110 може функціонувати з однією або більше мережними сутностями, такими як системний контролер (не показаний) тощо для координації обміну даними між Вузлом В 110 та UE 130. В одному прикладі Вузол В 110 та UE 130 можуть здійснювати обмін даними, сигнальною інформацією і/або іншою інформацією один з одним і з іншими сутностями в системі 100 у вигляді відповідних пакетів, таких як блок даних протоколу (PDU) тощо, які складаються з включенням відповідної інформації. Наприклад, процесор 122 у Вузлі В 110 може або незалежно, або за допомогою запам'ятовуючого пристрою 124 формувати один або більше пакетів, що підлягають передачі передавачем 118 в UE 130. Аналогічним чином, процесор 142 в UE 130 може використовуватися за допомогою запам'ятовуючого пристрою 144 або без його допомоги для формування пакетів з метою передачі передавачем 138. В іншому прикладі відповідні запам'ятовуючі пристрої 124 та 144 у Вузлі В 110 та UE 130 можуть використовуватися для зберігання відповідних пакетів або відповідної інформації до, у час або після кожної з відповідних передач. Відповідно до одного варіанта здійснення, відповідні передачі пакетів у межах системи 100 можуть виконуватися в межах контексту одного або більше рівнів передачі даних в стеку протоколу системи, як показано на схемі 200 на Фіг. 2. У прикладі, що ілюструється схемою 200, рівень Протоколу перетворення пакетних даних (PDCP) 210, рівень Контролю радіолінії (RLC) 220, рівень Керування доступом до середовища (МАС) 230 і Рівень 1 (L1) 240 можуть використовуватися для здійснення різних аспектів бездротового зв’язку на відповідних рівнях складності. Так, наприклад, рівень PDCP 210 може використовуватися для виконання стиснення даних, упорядкування і/або інших функцій високого рівня, рівень RLC 220 може використовуватися для керування передачею і/або повторною передачею різних даних, рівень МАС 230 може використовуватися для керування доступом відповідних пристроїв до ресурсів передачі даних, зв’язаних з мережею, а L1 240 може використовуватися на низькому рівні для керування фізичним радіоінтерфейсом, зв’язаним із заданим мережним пристроєм. Однак потрібно розуміти, що викладене вище представлене як конкретний приклад і що будь-який рівень 210-240, який ілюструється схемою 200, може виконувати будь-яку прийнятну функцію (функції). Крім того, потрібно розуміти, що система може використовувати будь-яку прийнятну сукупність рівнів передачі даних в будь-якому прийнятному порядку. Відповідно до іншого варіанта здійснення, рівні 210-240 можуть бути зв’язані з відповідними форматами PDU з метою забезпечення керування і/або обробки інформації на одному або більше рівнях в зв'язку з передачею інформації. Відповідно до цього, як показано на схемі 200, відповідні PDU PDCP 212 можуть бути зв’язані з рівнем PDCP 210, який, в свою чергу, може знаходитися всередині PDU RLC 222, зв’язаними з рівнем RLC 220. Зі схеми 200 можна зрозуміти, що PDU PDCP 212 можуть перетворюватися в PDU RLC 222 будь-яким прийнятним способом. Так, перетворення «один до одного», перетворення «багато до одного», перетворення «один до багатьох» і/або будь-яке інше відповідне перетворення може використовуватися для вміщення PDU PDCP 212 всередині відповідних PDU RLC 222. Крім того, хоча це і не показано на схемі 200, потрібно розуміти, що рівень МАС 230, L1 240 і/або будь-які інші рівні, зв’язані із системою бездротового зв’язку, можуть додатково або як альтернатива використовувати формат PDU для обробки інформації в межах заданого відповідного рівня. Відповідно до іншого варіанта здійснення, сукупність рівнів у межах схеми 200, таких як рівень PDCP 210 і рівень RLC 220, може бути зв’язана через відповідні односпрямовані радіоканали (DRB). Приклад сукупності DRB, які можуть використовуватися для з'єднання сукупностей каналів передачі даних, зображений у вигляді схеми 300 на Фіг.3. Згідно зі схемою 300, можуть бути створені відповідні DRB 310-330, які відповідають, наприклад, відповідним каналам між рівнем PDCP 210 і рівнем RLC 220, як показано на схемі 200. Незважаючи на те, що на схемі 300 зображена система, в якій використовуються 3 DRB 310-330, потрібно розуміти, що може використовуватися будь-яка відповідна кількість DRB. В одному прикладі відповідні DRB 310-330 можуть використовуватися для постановки в чергу даних, що відповідають одному або більше PDU PDCP, для подальшої передачі в межах системи бездротового зв’язку. Крім того, DRB 310-330 можуть використовуватися для збереження повідомлень про стан PDCP, які можуть формуватися і/або використовуватися, як описано нижче більш детально. В іншому прикладі, що ілюструється схемою 300, значення пріоритетів можуть бути призначені DRB 310-330 таким чином, що інформація, поставлена в чергу в DRB 310-330, передається виходячи, принаймні, частково з відповідних пріоритетів DRB 310-330. Так, відповідно до схеми 300, DRB 310 може мати найвищий пріоритет, DRB 320 може 5 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 мати більш низький пріоритет, а DRB 330 може мати найнижчий пріоритет. Однак потрібно розуміти, що пріоритет між DRB 310-330 може встановлюватися будь-яким прийнятним способом і що відповідний даний рівень пріоритету може застосовуватися до будь-якої прийнятної кількості DRB 310-330. Згідно з Фіг. 1, система 100 відповідно до одного варіанта здійснення може бути такою, що настроюється з метою оптимізації характеристик зв'язку для даного UE 130. Так, наприклад, у випадку, коли погіршуються умови поширення радіохвиль між Вузлом В 110 та UE 130, UE 130 переміщається за межі зони обслуговування Вузла В 110, UE 130 вимагає обслуговування, забезпечити яке Вузол В 110 не має можливості або здатностей, або з інших причин, може бути здійснена передача обслуговування, при якій обслуговування для UE 130 передається з вихідного Вузла В 110 в цільовий Вузол В. В одному прикладі координатор передачі обслуговування 112 у відповідних Вузлах В і координатор передачі обслуговування 132 в UE 130 можуть використовуватися для керування передачею обслуговування у відповідних пристроях. В іншому прикладі передача обслуговування UE з вихідного стільника в цільовий стільник може здійснюватися відповідно до часової діаграми 400, показаної на Фіг. 4. Незважаючи на те, що показана на Фіг. 4 процедура передачі обслуговування і різні варіанти здійснення, що пропонуються тут, описані застосовно до UE і повідомленням про стан даних DL, проте, потрібно розуміти, що подібні способи можуть додатково або як альтернатива використовуватися Вузлом В для повідомленні про стан даних UL. Відповідно до креслення, передача обслуговування може починатися в момент часу 402, в який UE приймає зі свого вихідного стільника повідомлення про передачу обслуговування, яке містить інформацію з передачі обслуговування, що належить до цільового стільника. Далі, UE запитує цільовий стільник в момент часу 404 і передає повідомлення Каналу довільного доступу (RACH) в цільовий стільник в момент часу 406. В одному прикладі UE може передавати повідомлення RACH в момент часу 406 за допомогою спеціальної преамбули RACH. Після одержання повідомлення RACH цільовий стільник може передавати відклик в момент часу 408 разом з дозволом на використання ресурсів UL, достатніх для передачі за допомогою UE повідомлення про завершення передачі обслуговування і повідомлення про стан буфера (BSR). На основі вказаного дозволу UE може після цього передавати повідомлення про завершення передачі обслуговування і BSR в момент часу 410. В одному прикладі у випадку, якщо повідомлення RACH було передане в момент часу 406 за допомогою спеціальної преамбули RACH, вирішення конфліктів для повідомлення RACH може додатково або як альтернатива відбуватися в моменти часу 408-410. Далі в момент часу 412 UE може факультативно запитати дозвіл на використання ресурсів для передачі одного або більше повідомлень про стан PDCP. В одному прикладі UE може запитати дозвіл на використання ресурсів для передачі одного повідомлення про стан PDCP на DRB, якщо воно настроєне на це. На основі запиту, переданого в момент часу 412 і/або з власної ініціативи, цільовий стільник може далі передавати дозвіл в UE в момент часу 414 таким чином, щоб UE могла передавати повідомлення (повідомлення) про стан PDCP. Вказане повідомлення (повідомлення) про стан може бути передане UE в момент часу 416. Після прийому повідомлення (повідомлень) цільовий стільник може встановлювати, які SDU PDCP були прийняті в момент часу 418, і починати передачу SDU PDCP, відсутність яких в UE встановлена в момент часу 420. Додатково або як альтернатива цільовий стільник може звільняти пам'ять, що використовується для зберігання SDU PDCP, коректний прийом яких встановлений UE в момент часу 418 і/або в момент часу 420. На основі вищевикладеної процедури передачі обслуговування UE 130 в системі 100 може бути настроєне на передачу відповідних повідомлень про стан PDCP по відповідних DRB як перший пакет (пакети) після повідомлення про завершення передачі обслуговування. В одному прикладі повідомлення про стан PDCP можуть передаватися по односпрямованому каналу передачі сигнальної інформації (SRB) і можуть використовуватися для індикації відсутніх PDU PDCP DL і/або порядкового номера (SN) останнього прийнятого з послідовності PDU PDCP DL. Так, наприклад, у випадку якщо UE 130 приймає PDU PDCP від Вузла В 110 по даному DRB з SN 1, 2, 4, 6 та 10, повідомлення про стан PDCP для DRB може вказувати на те, що PDU PDCP з SN 3, 5, 7, 8 та 9 відсутні і що PDU PDCP з SN 2 був останнім прийнятим з послідовності PDU. Відповідно до цього, Вузол В 110 може звільняти пам'ять, що використовується для зберігання PDU 1, 2, 4, 6 та 10, і виконувати повторну передачу тільки відсутніх PDU 3, 5, 7, 8 та 9. Аналогічним чином, наприклад, у випадку якщо відповідні PDU PDCP входять у відповідні PDU RLC, UE 130 може передавати в Вузол В 110 квитанції (ACK) RLC, що відповідають PDU RLC, 6 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 коректно прийнятим UE 130. Так, наприклад, PDU RLC настроєний на вміщення п'яти PDU PDCP з SN 1-5, UE 130 може бути настроєне на представлення ACK для PDU RLC у Вузол В 110 після успішного прийому, на основі чого Вузол В 110 може звільняти відповідну пам'ять і не здійснювати повторної передачі PDU PDCP 1-5. У традиційних виконаннях системи бездротового зв’язку алгоритм планувальника, що використовується відповідними Вузлами В і/або UE, не ставиться до відома про повідомлення про стан (наприклад, повідомлення про стан PDCP, RLC ACK), що формуються після передачі обслуговування і/або в інші прийнятні моменти часу. Замість цього, потрібно розуміти, що відповідні сутності в системі бездротового зв’язку настроєні на передачу даних по відповідних логічних каналах таким чином, щоб відповідати Пріоритетній швидкості передачі (PBR) відповідних логічних каналів і/або одній або більше подібних умов. Так, наприклад, у випадку, якщо Вузол В 110 видає в UE 130 завдання передати задану кількість інформації, маркерна ділянка пам'яті і/або інший прийнятний рівень МАС або інша структура в UE 130 може підготувати передачу у відповідь шляхом вибору даних з відповідних DRB до виснаження DRB або відповідності зв’язаним з ними PBR. Зокрема, відповідно до схеми 300 на Фіг. 3, сутність МАС в UE 130 може вибирати дані з DRB 310 з найвищим пріоритетом доти, доки або DRB 310 не спустошиться, або заданий масив даних, що визначається PBR для DRB 310, не запобіжить перевантаженню DRB 320-330. Далі сутність МАС може бути настроєна на переміщення в DRB 320 для повторення цього процесу після виконання умов, зв’язаних з DRB 310. Відповідно до цього, потрібно розуміти, що при використанні множини каналів для передачі традиційні алгоритми планування в ряді випадків можуть перешкоджати передачі повідомлень про стан, що відповідають другому або подальшим каналам, до відповідності PBR першого каналу, виведення практично всіх даних з першого каналу і/або при виконанні інших умов. Це може призвести до затримки передачі повідомлень про стан, що, в свою чергу, може перешкодити значному використанню сутностями в системі 100 повідомлень про стан. Наприклад, у випадку якщо передавальна сутність в системі 100 не приймає одне або більше повідомлень (наприклад, через повідомлення про стан PDCP, RLC ACK тощо), які належать до відсутніх даних, що запитуються для передачі, передавальна сутність в ряді випадків може надати перевагу тому, щоб не виконувати повторну передачу значної частини даних, що може призвести до втрати даних в тому випадку, коли такі дані відсутні, а їх повторна передача доцільна. В альтернативному варіанті здійснення за відсутності повідомлення про стан передавальна сутність може передбачити, що відповідні частини даних не були прийняті, і виконати повторну передачу таких частин. Однак потрібно розуміти, що це може призвести до передачі непотрібних повторів даних по висхідній і/або низхідній лінії зв'язку в тому випадку, якщо щонайменше частина повторно переданих даних була успішно прийнята при первинній передачі. Крім того, потрібно розуміти, що виконання дублюючих передач вказаним способом може крім того призвести до неефективного використання пам'яті в передавальній сутності, оскільки передавальна сутність нездатна звільнити пам'ять, яка зв’язана з даними, зв’язаними з дублюючою передачею (передачами). Так, відповідно до одного варіанта здійснення, Вузол В 100, UE 130 і/або будь-яка інша прийнятна сутність в системі 100 може бути настроєна на інтелектуальне планування поставленої в чергу інформації таким чином, щоб повідомлення про стан пріоритезувалися і передавалися перед даними. Наприклад, аналізатор даних 114 у Вузлі В 110 і/або аналізатор даних 134 в UE 130 може використовуватися для контролю інформації, зв’язаної з відповідними DRB або логічними каналами, що відповідають Вузлу В 110 і/або UE 130. На основі інформації, одержаної з аналізатора даних 114 і/або 134, модуль пріоритезації 116 і/або 136 може бути поставлений до відома про повідомлення про стан (наприклад, повідомленнях про стан PDCP, RLC ACK тощо) і пріоритезувати передачу в передавачі 118 і/або 138 таким чином, щоб повідомлення про стан передавалися щонайменше з частини логічних каналів перед передачею даних або відповідністю PBR, зв’язаною з логічними каналами. Відповідно до цього сутність, що приймає повідомлення про стан, може уникнути дубльованих передач даних і втрат смуги бездротової передачі по висхідній і/або низхідній лінії зв'язку, як описано вище в загальному вигляді. В одному прикладі модуль пріоритезації 116 і/або 136 може стежити за тим, щоб після передачі обслуговування звіти про стан PDCP одержували достатньо високий пріоритет з тим, щоб жодна передача або повторна передача даних не здійснювалася по яких-небудь логічних каналах, по яких запитаний звіт про стан PDCP, доти, доки не будуть передані всі звіти про стан PDCP. В іншому прикладі модуль пріоритезації 116 і/або 136 може діяти у відношенні DRB, що мають не нескінченну PBR, забезпечуючи передачу повідомлень про стан PDCP по відповідних 7 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 DRB до відповідності PBR будь-яких зв’язаних з ними DRB. В альтернативному варіанті здійснення модуль пріоритезації 116 і/або 136 може діяти у відношенні DRB строго на основі пріоритету (наприклад, зв’язаного з нескінченною PBR), забезпечуючи передачу повідомлень про стан PDCP по відповідних DRB до проведення яких-небудь передач даних по відповідних DRB. В іншому альтернативному варіанті здійснення модуль пріоритезації 116 і/або 136 може забезпечувати пріоритезацію повідомлень про стан по будь-якому іншому прийнятному логічному каналу, такому як односпрямований канал передачі сигнальної інформації (SRB) тощо. В іншому прикладі модуль пріоритезації 116 і/або 136 може бути настроєний на пріоритезацію повідомлень про стан RLC (наприклад, повідомлень про стан RLC, які містять одну або більше ACK і/або негативних ACK (NACK)) в доповнення до повідомлень про стан PDCP і/або замість них. Відповідно до цього під час сеансу зв'язку між Вузлом В 110 та UE 130 і/або в будь-який інший прийнятний час аналізатор даних 114 і/або 134 або модуль пріоритезації 116 і/або 136 може бути поставлений до відома про наявність відповідних повідомлень про стан RLC і/або їх відповідні типи (наприклад, чи містять повідомлення інформацію про NACK) з метою пріоритезації повідомлень про стан RLC по нових передачах і/або повторних передачах даних по інших логічних каналах. Відповідно до цього зрозуміло, що сутність, яка приймає повідомлення про стан RLC, може бути поставлена до відома про негативні квитанції під час сеансу зв'язку при першій можливості, забезпечуючи при цьому рівномірний потік даних по заданому каналу. Крім того, зрозуміло, що завдяки пріоритезації повідомлень про стан RLC таким способом можна значною мірою уникнути повторної передачі небажаних даних, наприклад, даних, які були спочатку передані, але не квітовані в приймальній сутності через таймер заборони стану, недостатнє розділення UL/DL і/або інші фактори. Відповідно до іншого варіанта здійснення, аналізатор даних 114 і модуль пріоритезації 116 у Вузлі В 110 і/або аналізатор даних 134 і модуль пріоритезації 136 в UE 130 може бути настроєний на пріоритезацію повідомлень про стан, зв’язаних з обмеженою підсукупністю додатків. Відповідно до цього, наприклад, системи реального часу (наприклад, системи передачі мови за протоколом IP (VOIP) тощо) і/або інші залежні від часу або інші системи можуть бути звільнені від пріоритезації. Наприклад, Вузол В 110 і/або UE 130 після встановлення сеансу зв'язку для заданої системи може визначити, чи є система залежною від часу, а після позитивного рішення відключити деяку або всю пріоритезацію, як описано вище застосовно до системи. На наведених нижче Фіг. 5-9 наведені конкретні приклади варіантів реалізації, які можуть використовуватися для керування повідомленнями про стан в системі бездротового зв’язку. Однак потрібно розуміти, що наведені приклади за своїм характером є усього лише наочними і, якщо в прямій формі не встановлене інше, прикладена формула винаходу не обмежується такими варіантами реалізації. На Фіг. 5 зображена блок-схема системи 500 для пріоритезації повідомлень про стан, зв’язаних із системою бездротового зв’язку за допомогою одного або більше каналів передачі стану 546 відповідно до різних варіантів здійснення. В одному прикладі система 500 може містити аналізатор даних 510, модуль пріоритезації 520 і передавач 530, який може взаємодіяти із сукупністю односпрямованих каналів 540 аналогічно описаному вище застосовно до Вузла В 110 і/або UE 130 в системі 100. Як ілюструється далі системою 500, односпрямовані канали 540 можуть включати в себе додаткові канали керування або сигналізації 542 і відповідні канали передачі даних 544. В одному прикладі канал (канали) керування 542 може використовуватися для передачі команд завдання конфігурації і/або інших сигналів керування між одним або більше користувачів і відповідною мережею, а канал (канали) передачі даних 544 може використовуватися для забезпечення відповідної передачі даних. Відповідно до одного варіанта здійснення система 500 може забезпечувати завдання повідомленням про стан пріоритету вище пріоритету зв’язаних з ними інформаційних повідомлень шляхом додаткового використання одного або більше каналів передачі стану 546. Наприклад, канал (канали) передачі стану 546 може включати в себе одну або більше черг, керування якими здійснюється аналізатором даних 510 і/або модулем пріоритезації 520 таким чином, що вони спеціально виділені для інформації про стан. Відповідно до цього, за рахунок надання каналу (каналам) передачі стану 546 більш високого порядку пріоритету, ніж щонайменше частині каналу (каналів) передачі даних 544, система 500 може забезпечувати передачу інформації про стан до здійснення якої-небудь передачі даних. Крім того, рівень пріоритету, наданого відповідному каналу (каналам) передачі стану 546, може бути вище, дорівнювати або бути нижче, ніж рівень пріоритету відповідного каналу (каналів) керування 542. 8 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідні приклади способів, за допомогою яких може бути реалізований канал (канали) передачі стану 546, наведені на схемах 600-700 на Фіг. 6-7. На схемі 600 на Фіг. 6 зображений варіант реалізації, в якому один канал передачі стану 610 використовується застосовно до сукупності множини DRB 622-626. Як показано на схемі 600, відповідно до одного варіанта здійснення повідомлення про стан, які відповідають відповідному DRB 622-626, і/або інші підлягаючі пріоритезації повідомлення можуть бути ідентифіковані і вміщені в спеціальний канал передачі стану 610. В одному прикладі канал передачі стану 610 може бути виконаний у вигляді каналу керування, високопріоритетного каналу передачі даних тощо таким чином, що планувальник розглядає повідомлення в каналі передачі стану 610 як такі, що мають більш високий пріоритет, ніж повідомлення в DRB 622-626. На основі такого визначення пріоритету планувальник може звільнити канал передачі стану 610 до видалення даних з DRB 622-626 після одержання дозволу на передачу. Як додатково показано на схемі 600, для забезпечення використання загального каналу передачі стану 610, що відповідає множині DRB 622-626, повідомлення про стан, вміщені в канал передачі стану 610, можуть бути настроєні з урахуванням відповідних індикаторів DRB 622-626, до яких вони належать. Зрозуміло, що за рахунок використання таких індикаторів сутність, що приймає повідомлення про стан з каналу передачі стану 610, може одержати дозвіл на визначення DRB, до якого належить повідомлення про стан, без необхідності постановки повідомлення про стан в чергу у відповідному DRB. В іншому прикладі повідомлення про стан можуть бути поставлені в чергу за допомогою каналу передачі стану 610 в порядку, що відповідає відносним пріоритетам DRB 622-626, до яких, відповідно, належать повідомлення про стан. Так, наприклад, повідомлення про стан, яке відповідає DRB 622-626, може бути вміщене в канал передачі стану 610 в убуваючій послідовності пріоритетів, яка починається з DRB, який має найвищий пріоритет. На зображеній на Фіг. 7 схемі 700 наведений альтернативний варіант реалізації, в якому використовується множина каналів передачі стану 714, 724 і/або 734, що відповідають відповідним DRB 712, 722 і/або 732. Як показано на схемі 700, відповідні канали передачі стану 714, 724 та 734 можуть бути настроєні на відповідність відповідним DRB 712, 722 та 732 таким чином, щоб повідомлення про стан і/або інші повідомлення, що підлягають пріоритезації, які зв’язані із заданим DRB 712, 722 або 732, могли бути ідентифіковані і вміщені в канал передачі стану 714, 724 або 734 аналогічно описаному вище застосовно до Фіг. 6, з тим щоб канали передачі стану 714, 724 і/або 734 були звільнені до видалення даних з DRB 712, 722 і/або 732 після одержання дозволу на передачу. На Фіг. 8 наведена блок-схема, на якій зображена система 800 для пріоритезації повідомлень про стан на основі аналізу відповідних односпрямованих каналів 820 відповідно до різних варіантів здійснення. Як показано на Фіг. 8, модуль пріоритезації 810 може використовуватися для пріоритезації повідомлень про стан, даних і/або іншої інформації, зв’язаної із сукупністю односпрямованих каналів 820, які можуть включати в себе DRB 822-826. На основі рівнів пріоритетів, призначених відповідній інформації модулем пріоритезації 810, передавач 830 може використовуватися для передачі інформації згідно з призначеними рівнями пріоритетів відповідно до різних варіантів здійснення, описаних вище в загальному вигляді. Відповідно до одного варіанта здійснення, в системі 800 модуль пріоритезації 810 може містити модуль аналізу каналу 812, який може вивчати відповідні DRB 822-826, щоб встановити, чи містять згадані DRB 822-826 інформацію про стан. Після встановлення інформації про стан модуль пріоритезації 810 і/або модуль аналізу каналу 812 може забезпечувати передачу інформації про стан перед іншими даними, як описано вище в загальному вигляді. Зрозуміло, що після передачі обслуговування UE і/або мережна сутність може бути настроєна на передачу повідомлень про стан PDCP і/або іншу прийнятну інформацію про стан за сукупністю DRB у вигляді першого пакета, що йде за повідомленням про завершення передачі обслуговування. Відповідно до цього, для забезпечення такої передачі повідомлення про стан PDCP можуть бути розташовані як перший елемент кожного DRB, по якому повинна передаватися інформація про стан. Приклад такого розташування можна побачити застосовно до DRB 310-330 на Фіг. 3. На основі такого розташування модуль аналізу каналу 812 в одному прикладі може бути настроєний на перевірку першого елемента відповідних зв’язаних DRB 822826. В іншому прикладі відповідні повідомлення про стан, що використовуються системою 800, можуть бути настроєні на введення індикатора, який відрізняє повідомлення про стан від інших даних, а модуль аналізу каналу 812 може перевіряти відповідні елементи DRB 822-826, щоб індикатор визначив, чи містить даний елемент інформацію про стан або дані. Наприклад, біт в заданій позиції біта в елементі (наприклад, в першій позиції) може бути настроєний на перше 9 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 значення, якщо елемент містить інформацію про стан, або на друге значення, якщо елемент містить інші дані. Так, модуль аналізу каналу 812 може бути настроєний на зчитування одного або більше елементів у відповідних DRB 822-826 в заданій позиції біта з метою забезпечення пріоритезаціївідповідних елементів. На Фіг. 9 зображена блок-схема системи 900 для пріоритезації повідомлень про стан на основі зареєстрованої інформації, що належить до відповідних зв’язаних з ними односпрямованих каналів 920. Як показано на Фіг. 9, система 900 може містити модуль організації черг 910, який може використовуватися UE, мережею і/або будь-якою іншою прийнятною сутністю для організації черг даних, повідомлень про стан і/або іншу інформацію в сукупності односпрямованих каналів 920, які можуть включати в себе відповідні DRB 922-926. В одному прикладі, у випадку, якщо модуль організації черг 910 вміщує інформацію про стан у відповідні задані DRB 922-926, існування інформації про стан по DRB 922-926 може повідомлятися в модуль пріоритезації 940 модулем сповіщення про стан 930. Відповідно до цього, на основі звітів, що видаються модулем сповіщення про стан 930, модуль пріоритезації 940 може визначати відповідні DRB 922-926, які містять інформацію про стан і забезпечують передачу інформації про стан передавачем 950 до передачі інших даних. Відповідно до одного варіанта здійснення, модуль сповіщення про стан 930 може бути реалізований будь-яким способом, прийнятним для реєстрації відповідних DRB 922-926, які містять інформацію про стан. Наприклад, модуль сповіщення про стан 930 може бути реалізований у вигляді сутності рівня PDCP, яка оповіщає про наявність повідомлень про стан PDCP в модуль пріоритезації 940, реалізований у вигляді сутності рівня RLC. Крім того, зрозуміло, що модуль сповіщення про стан 930 може вказувати на наявність інформації про стан по відповідних DRB 922-926 різними способами. Наприклад, модуль сповіщення про стан 930 може зберігати сукупність змінних, які відповідають DRB 922-926, а модуль пріоритезації 940 може перевіряти вказані відповідні змінні для встановлення DRB 922926, що містять інформацію про стан. Додатково або як альтернатива модуль сповіщення про стан 930 і модуль пріоритезації 940 можуть зберігати список DRB, що містять інформацію про стан. Наприклад, після постановки в чергу інформації про стан в заданому DRB 922-926 модуль сповіщення про стан 930 може оновлювати вказаний список з додаванням DRB, в яких інформація про стан була поставлена в чергу. Потім після передачі інформації про стан в DRB модуль пріоритезації 940 може забезпечити видалення DRB зі списку. В іншому прикладі у випадку, якщо модуль сповіщення про стан 930 вказує на те, що жоден з DRB 922-926 не містить інформацію про стан, модуль пріоритезації 940 може координувати передачу даних з одного або більше DRB 922-926 з використанням одного або більше описаних тут і/або загальновідомих способів. На Фіг. 10-14 зображені способи, які можуть бути реалізовані відповідно до різних викладених тут варіантів здійснення. Незважаючи на те, що для спрощення пояснення дані способи показані та описані у вигляді ряду дій, потрібно розуміти, що дані способи не обмежуються порядком дій, оскільки деякі дії відповідно до одного або більше варіантів здійснення можуть виконуватися в різному порядку і/або одночасно з іншими діями, показаними та описаними в даному винаході. Наприклад, фахівцям зрозуміло, що в альтернативному варіанті здійснення спосіб може бути викладений у вигляді послідовності взаємозв’язаних станів або подій, наприклад, на діаграмі станів. Крім того, не всі зображені дії можуть використовуватися для реалізації способу відповідно до одного або більше варіантів здійснення. На Фіг. 10 зображений спосіб 1000 керування передачею інформації про стан в системі бездротового зв’язку. Потрібно розуміти, що спосіб 1000 може бути реалізований за допомогою, наприклад, eNB (наприклад, Вузла В 110), UE (наприклад, UE 130) і/або якогонебудь іншого відповідного мережного пристрою. Спосіб 1000 починається в блоці 1002, в якому здійснюється ідентифікація даних, що передаються по одному або більше каналах зв'язку (наприклад, в зв'язку з передачею обслуговування, що координується координатором передачі обслуговування 112 або 132). Далі в блоці 1004 сутність, що реалізовує спосіб 1000, може спробувати локалізувати інформацію про стан, що відповідає відповідним каналам зв'язку, серед даних, що ідентифікуються, (наприклад, за допомогою аналізатора даних 114 або 134). У блоці 1006 може встановлюватися (наприклад, аналізатором даних 114 або 134 і/або модулем пріоритезації 116 або 136), чи призвела спроба локалізації інформації про стан (наприклад, повідомлень про стан RLC, що вказують на інформацію ACK/NACK, повідомлень про стан PDCP тощо) в блоці 1004 до виявлення інформації про стан в даних, що ідентифікуються. Якщо в цих даних виявлена наявність інформації про стан, спосіб 1000 може 10 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 перейти до блока 1008, в якому виявлена інформація про стан передається (наприклад, передавачем 118 або 138) по відповідних каналах зв'язку, що відповідають вказаній інформації про стан, до передачі даних по відповідних каналах зв'язку (наприклад, під керуванням модуля пріоритезації 116 або 136). Після виконання дій, описаних в блоці 1008, або після негативного рішення в блоці 1006 спосіб 1000 може завершуватися в блоці 1010, в якому дані передаються по відповідних каналах зв'язку згідно із заданою схемою пріоритетів (наприклад, PBR пріоритет, що визначається, строгий пріоритет тощо). На Фіг. 11 зображений спосіб 1100 обслуговування і використання одного або більше односпрямованих каналів передачі сигнальної інформації про стан (наприклад, каналів про стан 546) в середовищі бездротового зв’язку. Спосіб 1100 може здійснюватися, наприклад, базовою станцією, терміналом і/або будь-яким іншим прийнятним мережним пристроєм. Спосіб 1100 починається в блоці 1102, в якому ідентифікується один або більше каналів передачі даних (наприклад, каналів передачі даних 544). Далі в блоці 1104 здійснюється ідентифікація одного або більше каналів передачі стану, які використовуються для передачі повідомлень про стан спільно з каналами передачі даних, ідентифікованих в блоці 1102. В одному прикладі канали передачі стану, ідентифіковані в блоці 1104, можуть бути загальними для сукупності каналів передачі даних (наприклад, як показано на схемі 600), виділеними для одного або більше окремих каналів передачі даних (наприклад, як показано на схемі 700) і/або настроєними будь-яким прийнятним способом. Після ідентифікації відповідних каналів передачі даних і стану в блоках 1102-1104 спосіб 1100 може перейти до блока 1106, в якому ідентифікується запускаюча подія для передачі повідомлення про стан (наприклад, тригер стану RLC, зв’язаний з голосовим викликом і/або інший прийнятний тип сеансу зв'язку, тригер стану PDCP, зв’язаний з передачею обслуговування тощо). Далі спосіб 1100 може перейти до блока 1108, в якому встановлюється (наприклад, аналізатором даних 510), чи є інформація по каналу (каналах) передачі стану, ідентифікованому в блоці 1104. При виявленні наявності такої інформації спосіб 1100 може перейти до блока 1110, в якому здійснюється передача (наприклад, передавачем 530) наявної інформації по каналу (каналах) передачі стану до передачі даних по відповідних каналах передачі даних (наприклад, під керуванням модуля пріоритезації 520). Після завершення описаної в блоці 1110 передачі або при негативному рішенні в блоці 1108 спосіб 1100 може завершуватися в блоці 1112, в якому здійснюється передача даних по відповідних каналах передачі даних, ідентифікованих в блоці 1102, відповідно до плану передач. На Фіг. 12 зображений спосіб 1200 аналізу відповідних каналів передачі даних (наприклад, DRB 822-826) для розрізнення і пріоритезації інформації про стан, поставленої в чергу у відповідні канали передачі даних. Потрібно розуміти, що спосіб 1200 може бути здійснений, наприклад, точкою доступу, рухомим терміналом і/або будь-яким іншим прийнятним мережним пристроєм. Спосіб 1200 починається в блоці 1202, в якому ідентифікується один або більше DRB. Далі в блоці 1204 ідентифікується запускаюча подія для передачі сигнальної інформації про стан. Потім спосіб 1200 може перейти до блока 1206, в якому відповідні DRB, ідентифіковані в блоці 1202, аналізуються (наприклад, модулем аналізу каналу 812, зв’язаним з модулем пріоритезації 810) для ідентифікації DRB, які містять поставлену в них в чергу сигнальну інформацію про стан. Наприклад, описаний в блоці 1206 аналіз може виконуватися шляхом контролю інформації у відповідних позиціях в заданому DRB, розташованої в одній або більше заданих позицій біта (наприклад, в першій позиції біта в першому повідомленні по DRB), що відрізняють дані від сигнальної інформації про стан. Після цього спосіб 1200 може перейти до блока 1208, в якому поставлена в чергу сигнальна інформація про стан передається (наприклад, за допомогою передавача 830) з відповідних DRB, ідентифікованих в блоці 1206 як такі, що містять сигнальну інформацію про стан. Далі спосіб 1200 може завершуватися в блоці 1210, в якому дані, поставлені в чергу в DRB, ідентифіковані в блоці 1202, передаються услід за передачею сигнальної інформації про стан, що виконується в блоці 1208. На Фіг. 13 зображена схема послідовності операцій способу 1300 відстеження інформації про стан в сукупності односпрямованих каналів для пріоритетної передачі. Зрозуміло, що спосіб 1300 може бути реалізований за допомогою, наприклад, eNB, UE і/або якої-небудь іншої прийнятної сутності в системі бездротового зв’язку. Спосіб 1300 починається в блоці 1302, в якому ідентифікується черга передачі (наприклад, яка відповідає односпрямованим каналам 920) і сукупність індикаторів інформації про стан (наприклад, яка обслуговуються модулем сповіщення про стан 930 і/або модулем пріоритезації 940). Після виконання дій, описаних в блоці 1302, спосіб 1300 може відгалужуватися у вузлі А в блок 1304 або блок 1310. Так, в блоці 1304 може ідентифікуватися нова інформація про стан, і вказана ідентифікована інформація про стан може додаватися в чергу передачі (наприклад, 11 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 модулем організації черг 910) в блоці 1306. Після цього в блоці 1308 індикатор ідентифікованої інформації про стан додається в сукупність індикаторів, ідентифікованих в блоці 1302. Після завершення дій, описаних в блоці 1308, спосіб 1300 може повертатися у вузол А для відгалуження в блок 1304 або блок 1310. У блоці 1310 ідентифікується запускаюча подія для передачі інформації про стан. Після цього в блоці 1312 встановлюється, чи є сукупність індикаторів інформації про стан, ідентифікованих в блоці 1302, порожньою. Якщо сукупність індикаторів є порожньою, спосіб 1300 може перейти до блока 1314, в якому здійснюється передача даних, поставлених в чергу передачі, ідентифіковану в блоці 1302. Після завершення дій, описаних в блоці 1314, спосіб 1300 може повертатися у вузол А. В альтернативному варіанті здійснення після встановлення в блоці 1312, чи є сукупність індикаторів порожньою, спосіб 1300 може замість цього перейти до блока 1316, в якому здійснюється передача щонайменше частини інформації про стан, на яку вказує сукупність індикаторів інформації про стан, і до блока 1318, в якому індикатори, які відповідають інформації про стан, що передається в блоці 1316, виключаються із сукупності індикаторів. Після завершення дій, описаних в блоках 1316-1318, спосіб 1300 може повертатися у вузол А. На Фіг. 14 зображений пристрій 1400, який забезпечує передачу сигнальної інформації про стан в системі бездротового зв’язку. Потрібно розуміти, що представлений пристрій 1400, який складається з функціональних блоків, які можуть відповідати функціям, що реалізовуються процесором, програмним забезпеченням або їх сукупністю (наприклад, вбудованим програмним забезпеченням). Пристрій 1400 може бути реалізований Вузлом В (наприклад, Вузлом В 110), бездротовим терміналом (наприклад, UE 130) і/або будь-яким іншим прийнятним мережним пристроєм і може містити модуль 1402 для ідентифікації інформації, що підлягає передачі по одному або більше логічних каналах, модуль 1404 для розподілу ідентифікованої інформації на відповідні повідомлення про стан або дані і модуль 1406 для пріоритезації ідентифікованої інформації таким чином, щоб повідомлення про стан передавалися перед даними після виявлення запускаючої події для передачі інформації про стан. Фіг. 15 - блок-схема системи 1500, яка може використовуватися для реалізації різних варіантів здійснення описаних тут функцій. В одному прикладі система 1500 містить базову станцію або Вузол В 1502. Відповідно до креслення, Вузол В 1502 може приймати сигнал (сигнали) від однієї або більше UE 1504 через одну або більше приймальних (Rx) антен 1506 і передавати на одну або більше UE 1504 через одну або більше передавальних (Тх) антен 1508. Крім того, Вузол В 1502 може містити приймач 1510, який приймає інформацію з приймальної антени (антен) 1506. В одному прикладі приймач 1510 може бути функціонально зв’язаний з демодулятором (Demod) 1512, яким демодулює прийняту інформацію. Потім демодульовані символи можуть аналізуватися процесором 1514. Процесор 1514 може бути з’єднаний із запам'ятовуючим пристроєм 1516, який може зберігати інформацію, що належить до кодових кластерів, завдання терміналів доступу, таблиці перетворення, що належать до них, унікальні скрембльовані послідовності і/або інформацію будь-якого іншого прийнятного типу. Крім того, Вузол В 1502 може використовувати процесор 1514 для здійснення способів 1000-1300 і/або будь-яких подібних або прийнятних способів. В одному прикладі Вузол В 1502 може також містити модулятор 1518, який може об'єднувати сигнал для передачі передавачем 1520 через передавальну антену (антени) 1508. Фіг. 16 - блок-схема іншої системи 1600, яка може використовуватися для реалізації різних варіантів здійснення описаних тут функцій. В одному прикладі система 1600 містить рухомий термінал 1602. Відповідно до креслення, рухомий термінал 1602 може приймати сигнал (сигнали) від однієї або більше базових станцій 1604 і передавати на одну або більше базових станцій 1604 через одну або більше антен 1608. Крім того, рухомий термінал 1602 може містити приймач 1610, який приймає інформацію з антени (антен) 1608. В одному прикладі приймач 1610 може бути функціонально зв’язаний з демодулятором (Demod) 1612, який демодулює прийняту інформацію. Потім демодульовані символи можуть аналізуватися процесором 1614. Процесор 1614 може бути з’єднаний із запам'ятовуючим пристроєм 1616, який може зберігати дані і/або програмні коди, що належать до рухомого термінала 1602. Крім того, рухомий термінал 1602 може використовувати процесор 1614 для здійснення способів 1000-1300 і/або будь-яких подібних або прийнятних способів. Рухомий термінал 1602 може також містити модулятор 1618, який може об'єднувати сигнал для передачі передавачем 1620 через антену (антени) 1608. На Фіг. 17 зображена система бездротового зв’язку з багатостанційним доступом відповідно до різних варіантів здійснення. В одному прикладі точка доступу 1700 (АР) містить множину груп антен. Як показано на Фіг. 17, одна група антен може містити антени 1704 та 1706, інша 12 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 може містити антени 1708 та 1710, а третя може містити антени 1712 та 1714. Незважаючи на те, що в кожній групі антен на Фіг. 17 показані тільки дві антени, потрібно розуміти, що в кожній групі антен може використовуватися більша або менша кількість антен. В іншому прикладі термінал доступу 1716 може здійснювати обмін даними з антенами 1712 та 1714, причому антени 1712 та 1714 передають інформацію на термінал доступу 1716 по прямій лінії зв'язку 1720 і приймають інформацію з термінала доступу 1716 по зворотній лінії зв'язку 1718. Додатково або як альтернатива термінал доступу 1722 може здійснювати обмін даними з антенами 1706 та 1708, причому антени 1706 та 1708 передають інформацію на термінал доступу 1722 по прямій лінії зв'язку 1726 і приймають інформацію з термінала доступу 1722 по зворотній лінії зв'язку 1724. У системі дуплексного зв’язку з частотним розділенням в лініях зв'язку 1718, 1720, 1724 та 1726 для зв'язку може використовуватися різна частота. Наприклад, в прямій лінії зв'язку 1720 може використовуватися частота, яка відрізняється від частоти, що використовується в зворотній лінії зв'язку 1718. Кожна група антен і/або ділянка, в якій вони повинні здійснювати зв'язок, можуть іменуватися сектором точки доступу. Відповідно до одного варіанта здійснення, групи антен можуть призначатися для зв'язку з терміналами доступу в секторі ділянок, що обслуговуються точкою доступу 1700. При здійсненні зв'язку по прямих лініях зв'язку 1720 та 1726 передавальні антени точки доступу 1700 можуть використовувати формування діаграми направленості з метою поліпшення відношення сигнал-шум прямих ліній зв'язку для різних терміналів доступу 1717 та 1722. Крім того, точка доступу, що використовує формування діаграми направленості для здійснення передачі на термінали доступу, невпорядковано розкидані по її зоні обслуговування, створює менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що здійснює передачу на всі свої термінали доступу через єдину антену. Точкою доступу, наприклад, точкою доступу 1700 може бути стаціонарна станція, яка використовується для зв'язку з терміналами і може також називатися базовою станцією, eNB, мережею доступу і/або іншим прийнятним терміном. Крім того, термінал доступу, наприклад, термінал доступу 1716 або 1722 може також називатися рухомим терміналом, абонентською станцією, пристроєм бездротового зв’язку, терміналом, бездротовим терміналом і/або іншим прийнятним терміном. На Фіг. 18 представлена блок-схема, що ілюструє приклад системи бездротового зв’язку 1800, в якій можуть функціонувати описані тут різні варіанти здійснення. В одному прикладі система 1800 може бути системою множинного вводу/множинного виводу (MIMO), яка містить передавальну систему 1810 та приймальну систему 1850. Однак потрібно розуміти, що передавальна система 1810 і/або приймальна система 1850 може також розповсюджуватися на систему множинного вводу/множинного виводу, в якій, наприклад, множина передавальних антен (наприклад, на базовій станції) може передавати один або більше потоків символів на один антенний пристрій (наприклад, рухому станцію). Крім того, потрібно розуміти, що описані тут варіанти здійснення передавальної системи 1810 і/або приймальної системи 1850 можуть використовуватися застосовно до антенної системи єдиного вводу/єдиного виводу. Відповідно до одного варіанта здійснення, в передавальній системі 1810 інформація про трафік по ряду інформаційних потоків передається з джерела даних 1812 на процесор даних 1814 (ТХ), що передаються. В одному прикладі кожний інформаційний потік може при цьому передаватися через відповідну передавальну антену 1824. Крім того, процесор ТХ даних 1814 може здійснювати форматування, кодування і перемежовування інформації про трафік для кожного відповідного інформаційного потоку на основі спеціальної схеми кодування, яка вибирається для кожного відповідного інформаційного потоку з метою передачі кодованої інформації. В одному прикладі кодована інформація по кожному інформаційному потоку може при цьому бути об'єднана з пілотною інформацією з використанням способів OFDM. Пілотною інформацією може бути, наприклад, відома комбінація даних, яка обробляється відомим способом. Крім того, пілотна інформація може використовуватися в приймальній системі 1850 для оцінки характеристики каналу. У передавальній системі 1810 об'єднана пілотна і кодована інформація по кожному інформаційному потоку може модулюватися (тобто, посимвольно перетворюватися) на основі конкретного способу модуляції (наприклад, двохпозиційної фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), багаторазової фазової маніпуляції (M-PSK) або багаторівневої квадратурної амплітудної модуляції (M-QAM)), який вибирається для кожного відповідного інформаційного потоку з метою передачі символів модуляції. В одному прикладі швидкість передачі, кодування і модуляція даних для кожного інформаційного потоку можуть визначатися командами, що виконуються і/або видаються процесором 1830. 13 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 Потім символи модуляції по всіх інформаційних потоках можуть передаватися на процесор ТХ даних 1820, який може далі обробляти символи модуляції (наприклад, для OFDM). Потім MIMO-процесор ТХ даних 1820 може передавати NT потоків символів модуляції на NT приймачпередавачів 1822а-1822t. В одному прикладі кожний приймач-передавач 1822 може приймати та обробляти відповідний потік символів для видачі одного або більше аналогових сигналів. Кожний з приймач-передавачів 1822 може, крім того, нормувати (наприклад, посилювати, фільтрувати і перетворювати з підвищенням частоти) ці аналогові сигнали для одержання модульованого сигналу, прийнятного для передачі по каналу MIMO. Відповідно до цього, N T модульованих сигналів з приймач-передавачів 1822-1822t можуть при цьому передаватися з NT антен 1824а-1824t відповідно. Відповідно до іншого варіанта здійснення, в приймальній системі 1850 модульовані сигнали, що передаються, можуть прийматися NR антенами 1852а-1852r. Прийнятий з кожної з антен 1852 сигнал може при цьому передаватися на відповідні приймач-передавачі 1854. В одному прикладі кожний з приймач-передавачів 1854 може нормувати (наприклад, фільтрувати, посилювати і перетворювати зі зниженням частоти) відповідний прийнятий сигнал, відцифровувати нормований сигнал для одержання дискретних значень, а потім обробляти ці дискретні значення для одержання відповідного «прийнятого» потоку символів. Далі процесор RX MIMO/даних 1860 може приймати та обробляти N R прийнятих потоків символів з NR приймач-передавачів 1854 на основі способу обробки конкретного приймача для одержання NT «виявлених» потоків символів. В одному прикладі кожний виявлений потік символів може містити символи, які є оцінками символів модуляції, що передаються для відповідного інформаційного потоку. Потім процесор RX даних 1860 може здійснювати обробку кожного потоку символів щонайменше частково за допомогою демодуляції, оберненого перемежовування і декодування кожного виявленого потоку символів для відновлення інформації про трафік по відповідному інформаційному потоку. Тому обробка за допомогою процесора RX даних 1860 може бути додатковою до обробки, що виконується MIMOпроцесором ТХ даних 1820 і процесором ТХ даних 1816 в передавальній системі 1810. Відповідно до одного варіанта здійснення, оцінка характеристик каналу, що формується процесором RX даних 1860, може використовуватися для виконання просторово-часової обробки в приймачі, регулювання рівнів потужності, зміни коефіцієнтів або способів модуляції і/або інших дій. Крім того, процесор RX даних 1860 може додатково оцінювати характеристики каналу, такі як, наприклад, величини відношення сигналу до шуму і перешкоди (SNR) виявлених потоків символів. При цьому процесор RX даних 1860 може видавати оцінені характеристики каналу в процесор 1870. В одному прикладі процесор RX даних 1860 і/або процесор 1870 може додатково одержувати оцінку «робочого» SNR для системи. Потім процесор 1870 може видавати інформацію про стан каналу (CSI), яка може містити інформацію, що належить до лінії зв'язку і/або прийнятого інформаційного потоку. Вказана інформація може містити, наприклад, робоче SNR. Потім CSI може оброблятися процесором ТХ даних 1818, модулюватися модулятором 1880, нормуватися приймач-передавачами 1854а-1854r і передаватися назад в передавальну систему 1810. Крім того, джерело інформації 1816 в приймальній системі 1850 може видавати додаткові дані, що підлягають обробці процесором ТХ даних 1818. У передавальній системі 1810 модульовані сигнали з приймальної системи 1850 можуть прийматися антенами 1824, нормуватися приймач-передавачами 1822, демодулюватися демодулятором 1840 та оброблятися процесором RX даних 1842 для виділення CSI, що передається приймальною системою 1850. В одному прикладі передана CSI може потім видаватися в процесор 1830 і використовуватися для визначення швидкостей передачі даних, а також схем кодування і модуляції, які повинні використовуватися для одного або більше інформаційних потоків. Потім встановлені схеми кодування і модуляції можуть видаватися в приймач-передавачі 1822 для дискретизації і/або використання при подальших передачах в приймальну систему 1850. Додатково або як альтернатива передана CSI може використовуватися процесором 1830 для формування різних керуючих сигналів для процесора ТХ даних 1814 та MIMO-процесора ТХ даних 1820. В іншому прикладі CSI і/або інша інформація, що обробляється процесором RX даних 1842, може видаватися одержувачу даних 1844. В одному прикладі процесор 1830 в передавальній системі 1810 і процесор 1870 в приймальній системі 1850 керують функціонуванням в своїх відповідних системах. Крім того, запам'ятовуючий пристрій 1832 в передавальній системі 1810 і запам'ятовуючий пристрій 1872 в приймальній системі 1850 можуть забезпечувати зберігання програмних кодів і даних, що використовуються процесорами 1830 та 1870 відповідно. Крім того, в приймальній системі 1850 для обробки NR прийнятих сигналів з метою виявлення NT переданих потоків символів можуть 14 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовуватися різні способи обробки. Вказані способи обробки приймача можуть включати в себе просторові і просторово-часові способи обробки приймача, які можуть також називатися способами заглушення перешкод і/або способами «послідовного заглушення перешкод/корекції і компенсації перешкод», які можуть також називатися способами «послідовної компенсації перешкод» або «послідовної компенсації». Потрібно розуміти, що описані тут варіанти здійснення можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, вбудованому програмному забезпеченні, проміжному програмному забезпеченні, мікропрограмі або будь-якій їх сукупності. Коли системи і/або способи реалізовуються в програмному забезпеченні, вбудованому програмному забезпеченні, проміжному програмному забезпеченні або мікропрограмі, програмному коді або кодових сегментах, вони можуть зберігатися на машинозчитуваному носії, такому як запам'ятовуючий пристрій. Кодовий сегмент може являти собою процедуру, функцію, підпрограму, програму, стандартну програму, стандартну підпрограму, модуль, пакет програм, клас або будь-яку сукупність команд, структур даних або операторів програми. Кодовий сегмент може бути зв’язаний з іншим кодовим сегментом або жорстко змонтованою схемою шляхом передачі і/або прийому інформації, даних, аргументів, параметрів або вмісту пам'яті. Інформація, аргументи, параметри, дані тощо можуть передаватися, відсилатися або відправлятися за допомогою будь-якого прийнятного засобу, включаючи спільне використання пам'яті, передачу повідомлень, передачу маркерів, передачу по мережі тощо. Щодо програмної реалізації, описані тут способи можуть бути реалізовані за допомогою модулів (наприклад, процедур, функцій тощо), що виконують описані тут функції. Програмні коди можуть зберігатися в блоках пам'яті і виконуватися процесорами. Блок пам'яті може бути реалізований в процесорі або поза процесором, при цьому він може бути комунікативно зв’язаний з процесором за допомогою різних відомих засобів. Вищеописане включає приклади одного або більше варіантів здійснення. Зрозуміло, з метою опису вищезазначених варіантів здійснення неможливо описати будь-яку можливу комбінацію компонентів і способів, але фахівцеві зрозуміло, що можлива множина додаткових комбінацій і змін різних варіантів здійснення. Відповідно до цього, описані варіанти здійснення охоплюють всі вказані зміни, що знаходяться в межах суті та обсягу прикладеної формули винаходу. Крім того, в тих випадках, коли термін «містить» використовуєтьсяабо в докладному описі, або в формулі винаходу, даний термін є таким, що охоплює аналогічно терміну «що включає в себе», оскільки при використанні терміну «що включає в себе» в пункті формули винаходу він тлумачиться як перехідне слово. Крім того, термін «або» при використанні його або в докладному описі, або в формулі винаходу означає «невиключне або». Посилальні позиції 100 система забезпечення керування передачею даних 110 Вузол В 114 аналізатор даних у Вузлі В 116, 136 модуль пріоритезації 118, 138 передавач 122 процесор у Вузлі В 124, 144 запам'ятовуючий пристрій 130 блоки користувацького обладнання 132 координатор передачі обслуговування 134 аналізатор даних в UE 138 передавач 142 процесор в UE 210 рівень протоколу перетворення пакетних даних (PDCP) 212 PDU PDCP 220 рівень контролю радіолінії (RLC) 222 PDU RLC 230 рівень керування доступом до середовища (МАС) 240 рівень 1 (L1) 310-330 DRB 500 система для пріоритезації повідомлень про стан 510 аналізатор даних 520, 810, 940 модуль пріоритезації 530, 830, 950 передавач 540, 820, 920 односпрямовані канали 542 додаткові канали керування або сигналізації 15 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 544 канали передачі даних 546, 610, 714, 724, 734 канали передачі стану 622-626, 712, 722, 732, 822-826, 922-926 DRB 812 модуль аналізу каналу 910 модуль організації черг 930 модуль сповіщення про стан 1400 пристрій для забезпечення передачі сигнальної інформації про стан в системі бездротового зв’язку 1402 модуль для ідентифікації інформації 1404 модуль для розподілу ідентифікованої інформації 1500, 1600 система 1502 базова станція або Вузол В 1504 користувацьке обладнання 1506 приймальні антени 1508 передавальні антени 1510 приймач 1512 демодулятор 1514 процесор 1516 запам’ятовуючий пристрій 1518 модулятор 1520 передавач 1602 рухомий термінал 1604 базові станції 1608 антени 1610 приймач 1612 демодулятор 1614 процесор 1616 запам’ятовуючий пристрій 1618 модулятор 1620 передавач 1700 точка доступу 1704, 1706, 1708, 1710, 1712, 1714 антени 1716, 1722 термінал доступу 1718, 1724 зворотна лінія зв’язку 1720, 1726 пряма лінія зв’язку 1800 система бездротового зв’язку 1810 передавальна система 1812 джерело даних 1814, 1820, 1818 процесор ТХ даних 1816 джерело інформації 1822 приймач-передавач 1824 антена 1824 передавальна антена 1830 процесор 1832, 1872 запам'ятовуючий пристрій 1840 демодулятор 1842 процесор RX даних 1844 одержувач даних 1850 приймальна система 1852 антена 1854 приймач-передавачі 1860 процесор RX MIMO/даних 1870 процесор 55 ФОРМУЛА ВИНАХОДУ 60 1. Спосіб здійснення бездротового зв'язку, який включає в себе: ідентифікацію даних, що підлягають передачі по одному або більше каналах зв'язку; локалізацію інформації про стан, зв'язаної з відповідними каналами зв'язку, в ідентифікованих даних; 16 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 виявлення запускаючої події, по якій повинна передаватися інформація про стан; і передачу вказаної локалізованої інформації про стан при виявленні запускаючої події перед передачею щонайменше частини інших ідентифікованих даних, причому запускаюча подія містить передачу повідомлення про завершення передачі обслуговування. 2. Спосіб за п. 1, відповідно до якого інформація про стан містить одне або більше повідомлень про стан Протоколу перетворення пакетних даних (PDCP), зв'язаних з відповідними каналами зв'язку. 3. Спосіб за п. 1, відповідно до якого передача включає в себе передачу відповідних повідомлень про стан PDCP при першій передачі після передачі повідомлення про завершення передачі обслуговування в цільовий стільник по даній передачі обслуговування. 4. Спосіб за п. 1, відповідно до якого інформація про стан містить одне або більше повідомлень про Контроль радіолінії (RLC), причому повідомлення RLC містять щонайменше одну з інформації ACK або інформації негативних ACK (NACK). 5. Спосіб за п. 1, відповідно до якого: спосіб додатково включає в себе ідентифікацію сукупності черг передачі, що містить щонайменше одну чергу передачі, яка відповідає інформації про стан, і відповідні черги передачі, які відповідають іншим ідентифікованим даним, що підлягають передачі по відповідних каналах зв'язку; локалізація додатково включає в себе розміщення локалізованої інформації про стан щонайменше в одній черзі передачі, яка відповідає інформації про стан; і передача включає в себе передачу інформації, розміщеної щонайменше в одній черзі передачі, яка відповідає інформації про стан, до передачі інформації, зв'язаної з відповідними чергами передачі, які відповідають іншим ідентифікованим даним. 6. Спосіб за п. 5, відповідно до якого ідентифікація сукупності черг передачі включає в себе ідентифікацію загальної черги передачі, яка відповідає інформації про стан, що підлягає передачі по множині каналів зв'язку. 7. Спосіб за п. 5, відповідно до якого ідентифікація сукупності черг передачі включає в себе ідентифікацію сукупності черг передачі, яка відповідає інформації про стан, зв'язаній з відповідними чергами передачі для інших ідентифікованих даних. 8. Спосіб за п. 1, відповідно до якого: спосіб додатково включає в себе настройку відповідних ідентифікованих даних з урахуванням індикатора, який ідентифікує ці дані як інформацію про стан або як інші ідентифіковані дані; і локалізація включає в себе аналіз відповідних індикаторів, які мають щонайменше частину ідентифікованих даних і локалізацію інформації про стан в аналізованих даних щонайменше частково на основі відповідних індикаторів. 9. Спосіб за п. 8, відповідно до якого локалізація додатково включає в себе аналіз індикаторів, що мають відповідні елементи даних, призначені для передачі під час першої відправки, яка повинна здійснюватися по відповідних каналах зв'язку услід за запускаючою подією. 10. Спосіб за п. 8, відповідно до якого настройка додатково включає в себе задавання для біта в попередньо заданій позиції біта в елементі даних першого значення після встановлення, що елемент даних містить інформацію про стан, або другого значення після встановлення, що елемент даних не містить інформації про стан. 11. Спосіб за п. 1, відповідно до якого: локалізація включає в себе ідентифікацію списку каналів зв'язку, по яких є інформація про стан, і локалізацію інформації про стан, зв'язаної з відповідними каналами зв'язку, на основі, принаймні частково ідентифікованого списку; і передача включає в себе передачу відповідної інформації, яка знаходиться в списку про стан по одному або більше каналах зв'язку, для яких є інформація про стан. 12. Спосіб за п. 1, який додатково включає в себе відкидання інформації про стан, яка відповідає щонайменше одному додатку, для якого інформація про стан не є необхідною, до передачі інформації про стан. 13. Спосіб за п. 1, причому спосіб здійснюється точкою доступу в мережі бездротового зв'язку. 14. Спосіб за п. 1, причому спосіб здійснюється блоком користувацького обладнання (UE). 15. Пристрій бездротового зв'язку, який містить: запам'ятовуючий пристрій, який зберігає дані, які належать до одного або більше односпрямованих радіоканалів, і відповідну інформацію, зв'язану з одним або більше односпрямованими радіоканалами, причому вказана інформація містить щонайменше одне з повідомлень про стан або даних; і процесор, сконфігурований для ідентифікації відповідних повідомлень про стан в інформації, зв'язаній з одним або більше односпрямованими радіоканалами, і на пріоритезацію відповідних 17 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 повідомлень про стан таким чином, щоб повідомлення про стан передавалися при передачі повідомлення про завершення передачі обслуговування перед передачею даних, зв'язаних з одним або більше односпрямованими радіоканалами. 16. Пристрій бездротового зв'язку за п. 15, в якому повідомлення про стан містять повідомлення про стан Протоколу перетворення пакетних даних (PDCP), зв'язані з відповідними односпрямованими каналами. 17. Пристрій бездротового зв'язку за п. 15, в якому повідомлення про стан містять повідомлення про Контроль радіолінії (RLC), причому повідомлення RLC містять щонайменше одну з інформації про квитанції (ACK) або інформацію негативних ACK (NACK). 18. Пристрій бездротового зв'язку за п. 15, в якому процесор додатково сконфігурований для передачі відповідних повідомлень про стан під час сеансу зв'язку між пристроєм бездротового зв'язку і щонайменше однією мережею бездротового зв'язку або блоком абонентської станції (UE). 19. Пристрій бездротового зв'язку за п. 15, в якому: запам'ятовуючий пристрій додатково зберігає дані, які належать до одного або більше односпрямованих радіоканалів передачі даних (DRB), зв'язаних з відповідними елементами даних, і одного або більше односпрямованих радіоканалів передачі стану, зв'язаних з відповідними повідомленнями про стан; і процесор додатково сконфігурований для пріоритетної передачі відповідних односпрямованих радіоканалів таким чином, щоб повідомлення про стан, зв'язані з відповідними односпрямованими радіоканалами передачі стану, передавалися перед даними, зв'язаними з одним або більше DRB. 20. Пристрій бездротового зв'язку за п. 19, в якому один або більше односпрямованих радіоканалів передачі стану містять загальний односпрямований радіоканал передачі стану, зв'язаний з повідомленнями про стан по множині DRB. 21. Пристрій бездротового зв'язку за п. 19,в якому один або більше односпрямованих радіоканалів передачі стану містять сукупність односпрямованих радіоканалів передачі стану, відповідно зв'язаних з відповідними DRB. 22. Пристрій бездротового зв'язку за п. 15, в якому відповідні елементи даних і повідомлення про стан містять індикатор, який ідентифікує відповідні елементи даних і повідомлення про стан, а процесор додатково настроєний на ідентифікацію відповідних повідомлень про стан в інформації, зв'язаній з одним або більше односпрямованими радіоканалами, принаймні частково шляхом аналізу індикаторів, зв'язаних з відповідними елементами даних, і повідомлень про стан, зв'язаних з одним або більше односпрямованими радіоканалами. 23. Пристрій бездротового зв'язку за п. 22, в якому відповідні індикатори встановлюються для елементів даних або повідомлень про стан шляхом встановлення в попередньо заданій позиції біта в елементі даних або повідомленні про стан попередньо заданого значення, причому вказане попередньо задане значення є першим значенням для індикації елемента даних або другим значенням для індикації повідомлення про стан. 24. Пристрій бездротового зв'язку за п. 15, в якому запам'ятовуючий пристрій додатково зберігає дані, які належать до сукупності односпрямованих радіоканалів, по яких локалізуються повідомлення про стан, а процесор додатково сконфігурований для пріоритезації відповідних повідомлень про стан, локалізованих в односпрямованих каналах в сукупності односпрямованих радіоканалів. 25. Пристрій бездротового зв'язку за п. 15, в якому процесор додатково сконфігурований для відкидання повідомлень про стан, які належать до відповідних додатків, для яких встановлено, що повідомлення про стан знаходяться нижче порогового рівня використання. 26. Пристрій бездротового зв'язку за п. 15, в якому пристрій бездротового зв'язку є Вузлом В. 27. Пристрій бездротового зв'язку за п. 15, в якому пристрій бездротового зв'язку є бездротовим терміналом. 28. Пристрій, який може функціонувати в системі бездротового зв'язку, причому вказаний пристрій містить: засіб для ідентифікації інформації, яка підлягає передачі по одному або більше логічних каналах; засіб для класифікації ідентифікованої інформації на сигнальну інформацію про стан і дані; і засіб для призначення ідентифікованої інформації рівнів пріоритету таким чином, щоб інформація, яка віднесена до сигнальної інформації про стан, передавалася перед інформацією, яка віднесена до даних, при виявленні запускаючої події для передачі інформації про стан, причому запускаюча подія містить передачу повідомлення про завершення передачі обслуговування. 18 UA 100900 C2 5 10 15 20 25 30 35 40 45 50 55 60 29. Пристрій за п. 28, в якому сигнальна інформація про стан містить одне або більше повідомлень про стан Протоколу перетворення пакетних даних (PDCP), зв'язаних з відповідними логічними каналами. 30. Пристрій за п. 28, в якому сигнальна інформація про стан містить одне або більше повідомлень про Контроль радіолінії (RLC), причому повідомлення RLC містять щонайменше одну з інформації про ACK або інформації про негативні ACK (NACK). 31. Пристрій за п. 28, в якому: засіб для ідентифікації містить засіб для ідентифікації сукупності односпрямованих радіоканалів, що включають в себе один або більше односпрямованих радіоканалів передачі даних (DRB), які містять відповідні поставлені в них у чергу дані, і один або більше односпрямованих радіоканалів передачі стану, які містять відповідну поставлену в них у чергу сигнальну інформацію про стан; і засіб для призначення містить засіб для призначення рівнів пріоритету сукупності односпрямованих радіоканалів таким чином, щоб сигнальна інформація про стан, яка знаходиться в черзі в одному або більше односпрямованих радіоканалах передачі стану, передавалася перед даними, які знаходяться у черзі в одному або більше DRB при виявленні запускаючої події для передачі інформації про стан. 32. Пристрій за п. 31, в якому один або більше односпрямованих радіоканалів передачі стану містять загальний односпрямований радіоканал передачі стану, який має сигнальну інформацію про стан, зв'язану з множиною DRB, які знаходяться в них у черзі. 33. Пристрій за п. 31, в якому один або більше каналів передачі стану містять сукупність односпрямованих радіоканалів передачі стану, що відповідають відповідному DRB, причому односпрямовані радіоканали передачі стану мають сигнальну інформацію про стан, зв'язану з відповідним DRB, які знаходяться в них у черзі. 34. Пристрій за п. 28, в якому засіб для класифікації містить: засіб для ідентифікації відповідних індикаторів, зв'язаних з ідентифікованою інформацією, причому вказані індикатори включають в себе один або більше індикаторів сигнальної інформації про стан або індикаторів даних; і засіб для класифікації ідентифікованої інформації на сигнальну інформацію про стан і дані, принаймні частково шляхом віднесення ідентифікованої інформації, зв'язаної з індикатором сигнальної інформації про стан, до сигнальної інформації про стан і віднесення ідентифікованої інформації, зв'язаної з індикатором даних, до даних. 35. Пристрій за п. 34, в якому відповідні індикатори, зв'язані з ідентифікованою інформацією, включають в себе попередньо задане значення біта, розташоване в попередньо заданій позиції біта в ідентифікованій інформації, причому попередньо задане значення є першим значенням біта для забезпечення індикації сигнальної інформації про стан або другим значенням біта для забезпечення індикації даних. 36. Пристрій за п. 28, в якому засіб для класифікації містить: засіб для збереження списку логічних каналів, по яких є сигнальна інформація про стан; і засіб для класифікації відповідної ідентифікованої інформації як сигнальної інформації про стан щонайменше частково на основі збереженого списку. 37. Пристрій за п. 28, в якому пристрій є одним або більше з наступного: Вузол В або користувацьке обладнання (UЕ). 38. Машиночитаний носій, який містить: код, щоб примусити комп'ютер ідентифікувати один або більше односпрямованих радіоканалів і відповідну інформацію, поставлену у чергу в один або більше односпрямованих радіоканалів, причому інформація містить щонайменше одне з повідомлень про стан або даних; код, щоб примусити комп'ютер ідентифікувати відповідні повідомлення про стан в інформації, поставленій у чергу в один або більше односпрямованих радіоканалів; і код, щоб примусити комп'ютер пріоритезувати відповідні повідомлення про стан таким чином, щоб повідомлення про стан передавалися при передачі повідомлення про завершення передачі обслуговування перед передачею даних, поставлених у чергу в один або більше односпрямованих каналів. 39. Машиночитаний носій за п. 38, в якому повідомлення про стан зв'язані з відповідними односпрямованими радіоканалами і містять щонайменше одне з повідомлень: повідомлення про стан Протоколу перетворення пакетних даних (PDCP) або повідомлення про квитанції (ACK) Контролю радіолінії (RLC). 40. Машиночитаний носій за п. 38, в якому: код, щоб примусити комп'ютер ідентифікувати один або більше односпрямованих каналів, містить код, щоб примусити комп'ютер ідентифікувати один або більше односпрямованих 19 UA 100900 C2 5 10 15 20 25 30 35 радіоканалів передачі даних (DRB), по яких відповідні дані поставлені у чергу, і один або більше односпрямованих радіоканалів передачі стану, по яких відповідні повідомлення про стан поставлені у чергу; і код, щоб примусити комп'ютер пріоритезувати, містить код, щоб примусити комп'ютер пріоритезувати повідомлення про стан, поставлені у чергу в один або більше односпрямованих радіоканалів передачі стану, таким чином, щоб повідомлення про стан, поставлені у чергу в один або більше односпрямованих радіоканалів передачі стану, передавалися перед даними, поставленими у чергу в один або більше DRB. 41. Машиночитаний носій за п. 40, в якому один або більше односпрямованих радіоканалів передачі стану містять загальний односпрямований радіоканал передачі стану, по якому повідомлення про стан, зв'язані з множиною DRB, ставляться у чергу. 42. Машиночитаний носій за п. 40, в якому один або більше односпрямованих радіоканалів передачі стану містять сукупність односпрямованих радіоканалів передачі стану, які відповідають відповідним DRB і по яких повідомлення про стан, зв'язані з відповідними DRB, ставляться у чергу. 43. Машиночитаний носій за п. 40, в якому код, щоб примусити комп'ютер виявити відповідні повідомлення про стан, включає в себе: код, щоб примусити комп'ютер ідентифікувати відповідні індикатори, зв'язані з інформацією, поставленою у чергу в один або більше односпрямованих радіоканалів, причому індикатори містять одне з наступного: індикатори повідомлення про стан або індикатори даних; і код, щоб примусити комп'ютер ідентифікувати відповідні повідомлення про стан щонайменше частково шляхом ідентифікації інформації, зв'язаної з індикатором повідомлень про стан, поставленим у чергу в один або більше односпрямованих радіоканалів. 44. Машиночитаний носій за п. 43, в якому код, щоб примусити комп'ютер ідентифікувати відповідні індикатори, включає в себе: код, щоб примусити комп'ютер аналізувати попередньо задану позицію біта у відповідній інформації, поставленій у чергу в один або більше односпрямованих радіоканалів; код, щоб примусити комп'ютер ідентифікувати інформацію, яка має перше значення в попередньо заданій позиції біта, як повідомлення про стан; і код, щоб примусити комп'ютер ідентифікувати інформацію, яка має друге значення в попередньо заданій позиції біта, як дані. 45. Машиночитаний носій за п. 28, в якому код, щоб примусити комп'ютер ідентифікувати відповідні повідомлення про стан, включає: код, щоб примусити комп'ютер зберігати сукупність односпрямованих радіоканалів, по яких повідомлення про стан ставляться у чергу; і код, щоб примусити комп'ютер ідентифікувати повідомлення про стан, поставлені у чергу в один або більше односпрямованих радіоканалів, які вказані в збереженому списку. 20 UA 100900 C2 21 UA 100900 C2 22 UA 100900 C2 23 UA 100900 C2 24 UA 100900 C2 25 UA 100900 C2 26 UA 100900 C2 27 UA 100900 C2 28
