Спосіб керування потужністю передачі даних на основі оцінки біта зворотної активності, заданих лінійно-зростаючими/спадними функціями потоків даних, і відповідний термінал безпровідного доступу
Номер патенту: 100889
Опубліковано: 11.02.2013
Автори: Бхушан Нага, Аю Жан Пут Лінг, Гхош Донна, Лотт Крістофер Ж., Аттар Рашід А.
Формула / Реферат

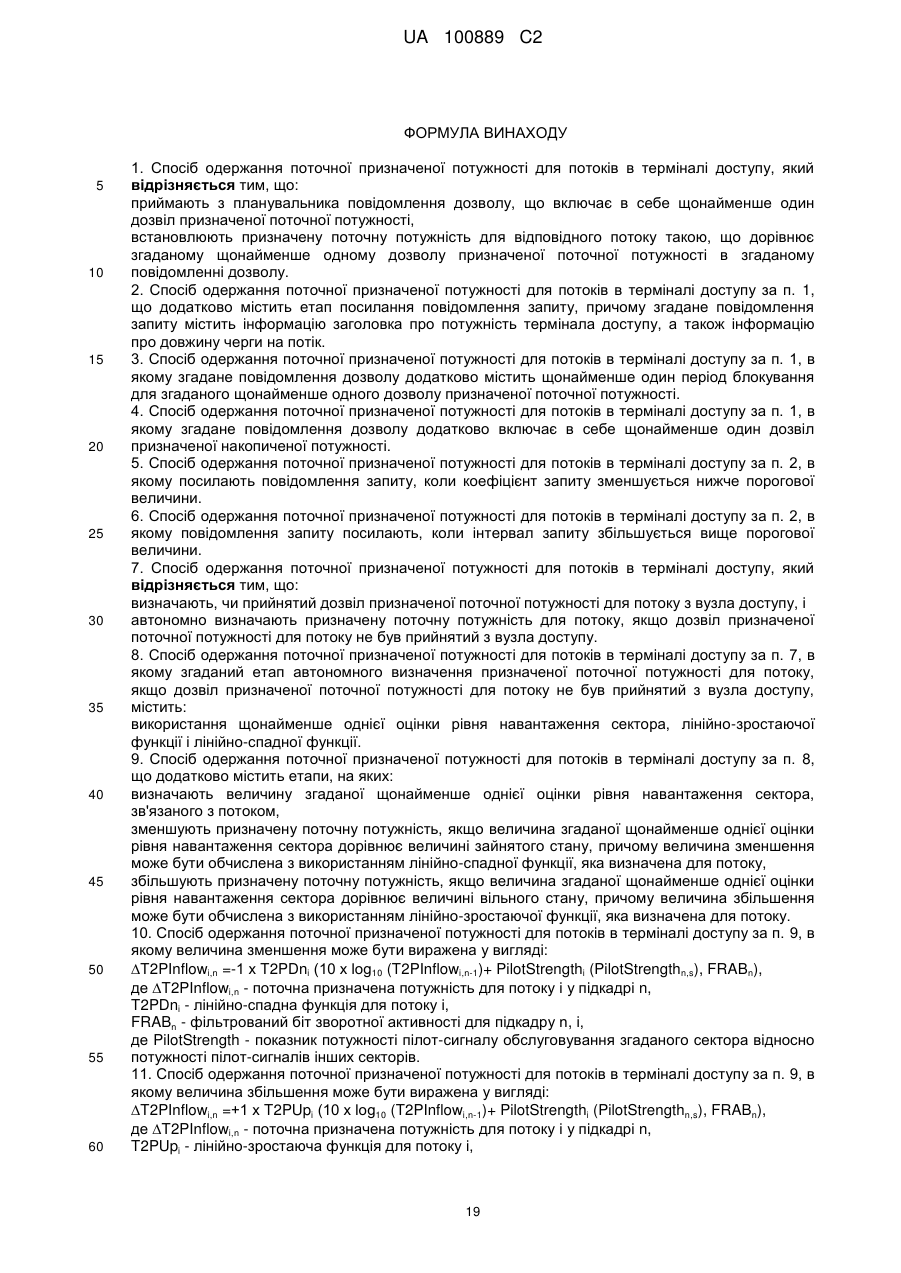

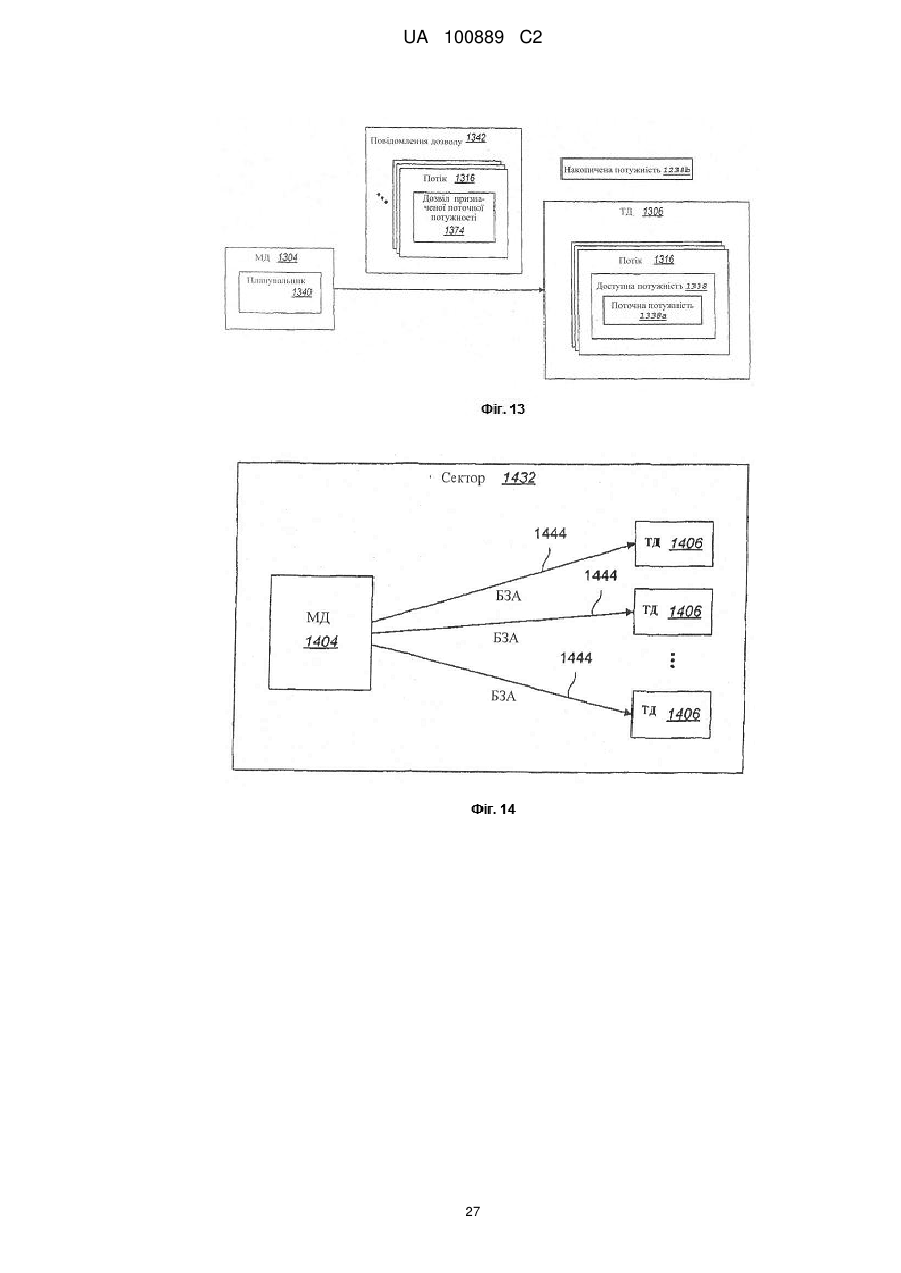

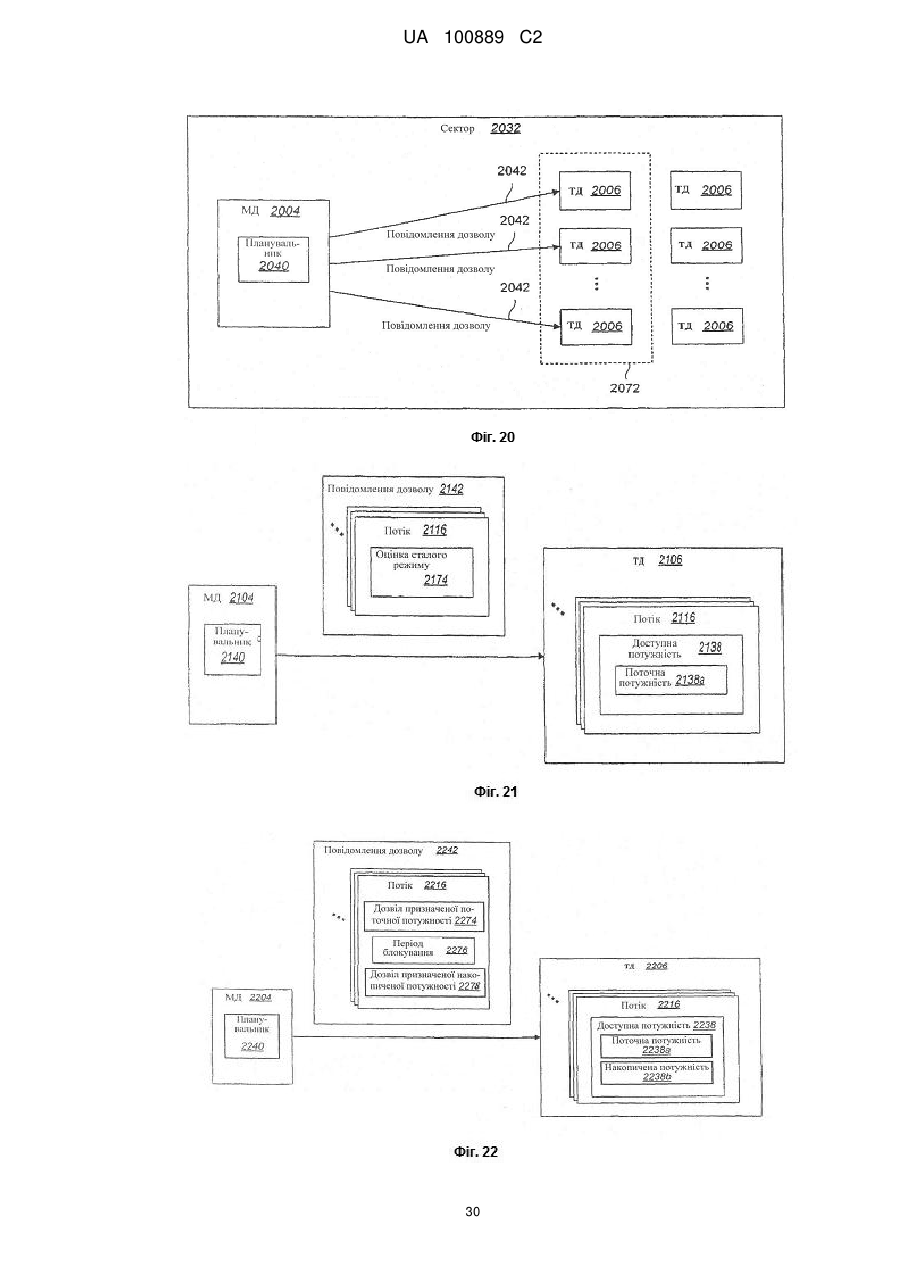

1. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що:
приймають з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності,
встановлюють призначену поточну потужність для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу.
2. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, що додатково містить етап посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік.
3. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності.

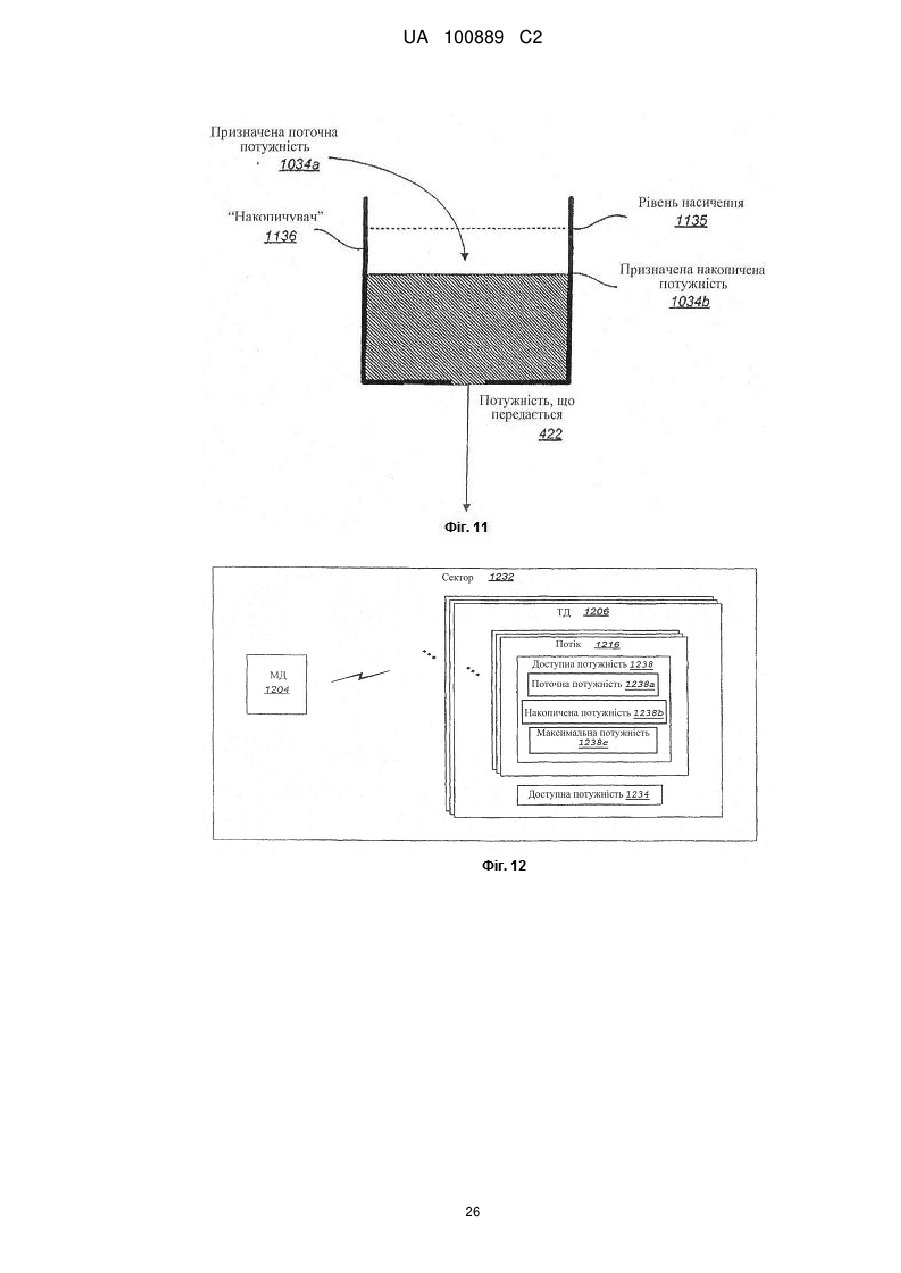

4. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності.
5. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 2, в якому посилають повідомлення запиту, коли коефіцієнт запиту зменшується нижче порогової величини.
6. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 2, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини.
7. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що:
визначають, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і
автономно визначають призначену поточну потужність для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу.
8. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 7, в якому згаданий етап автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить:

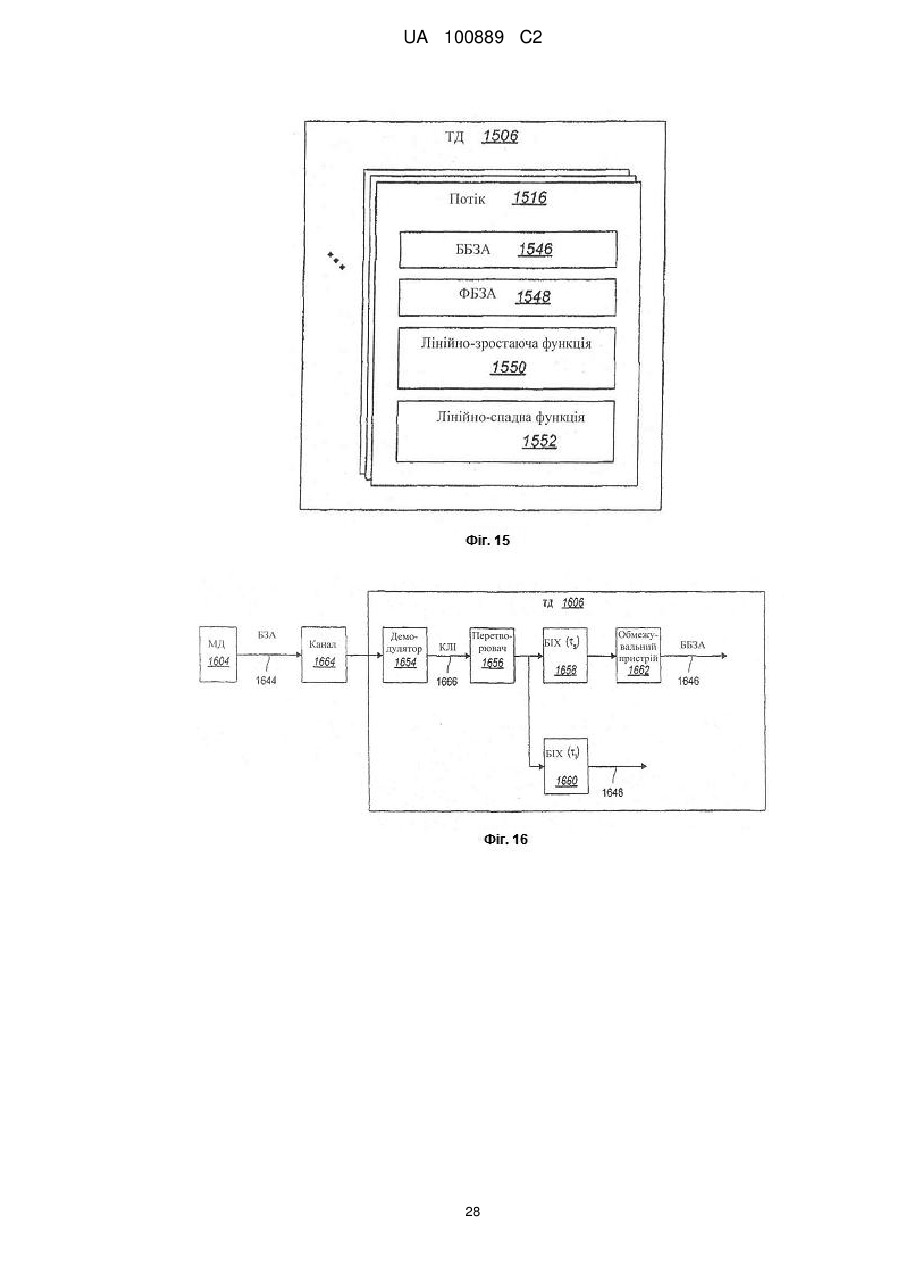

використання щонайменше однієї оцінки рівня навантаження сектора, лінійно-зростаючої функції і лінійно-спадної функції.

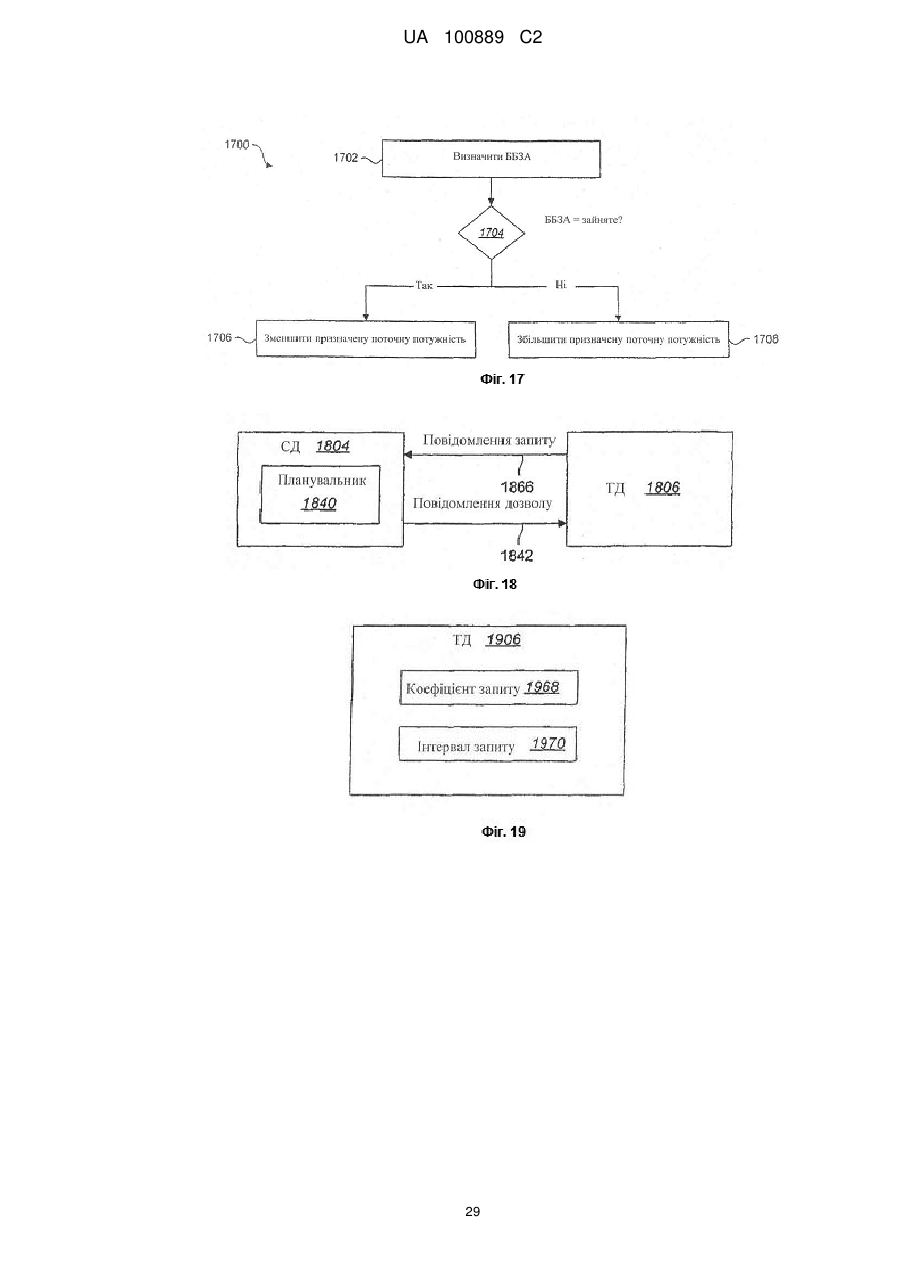

9. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 8, що додатково містить етапи, на яких:
визначають величину згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком,
зменшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку,
збільшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку.
10. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 9, в якому величина зменшення може бути виражена у вигляді:
DT2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
T2PDni - лінійно-спадна функція для потоку і,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.
11. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 9, в якому величина збільшення може бути виражена у вигляді:
DT2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
T2PUpi - лінійно-зростаюча функція для потоку і,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.

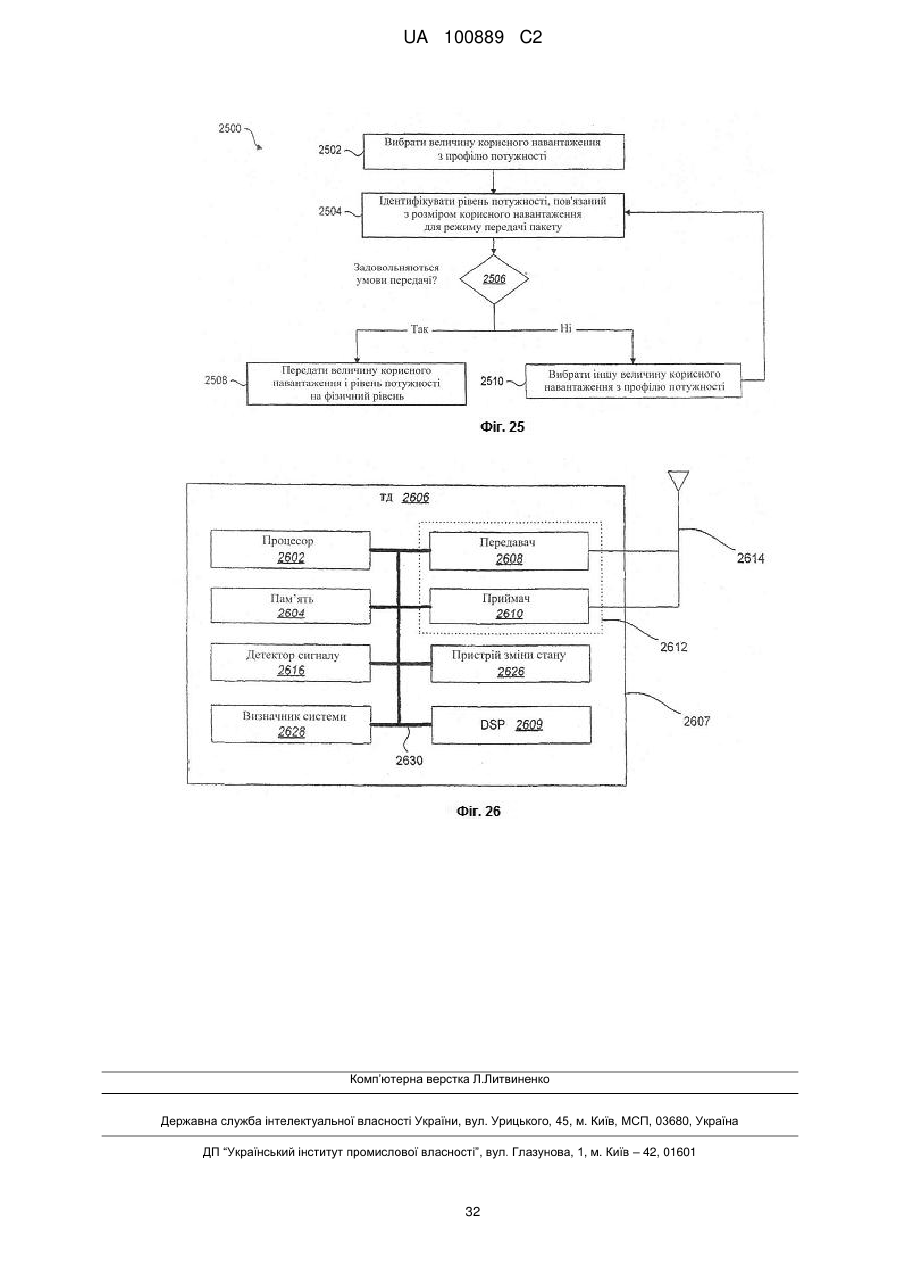

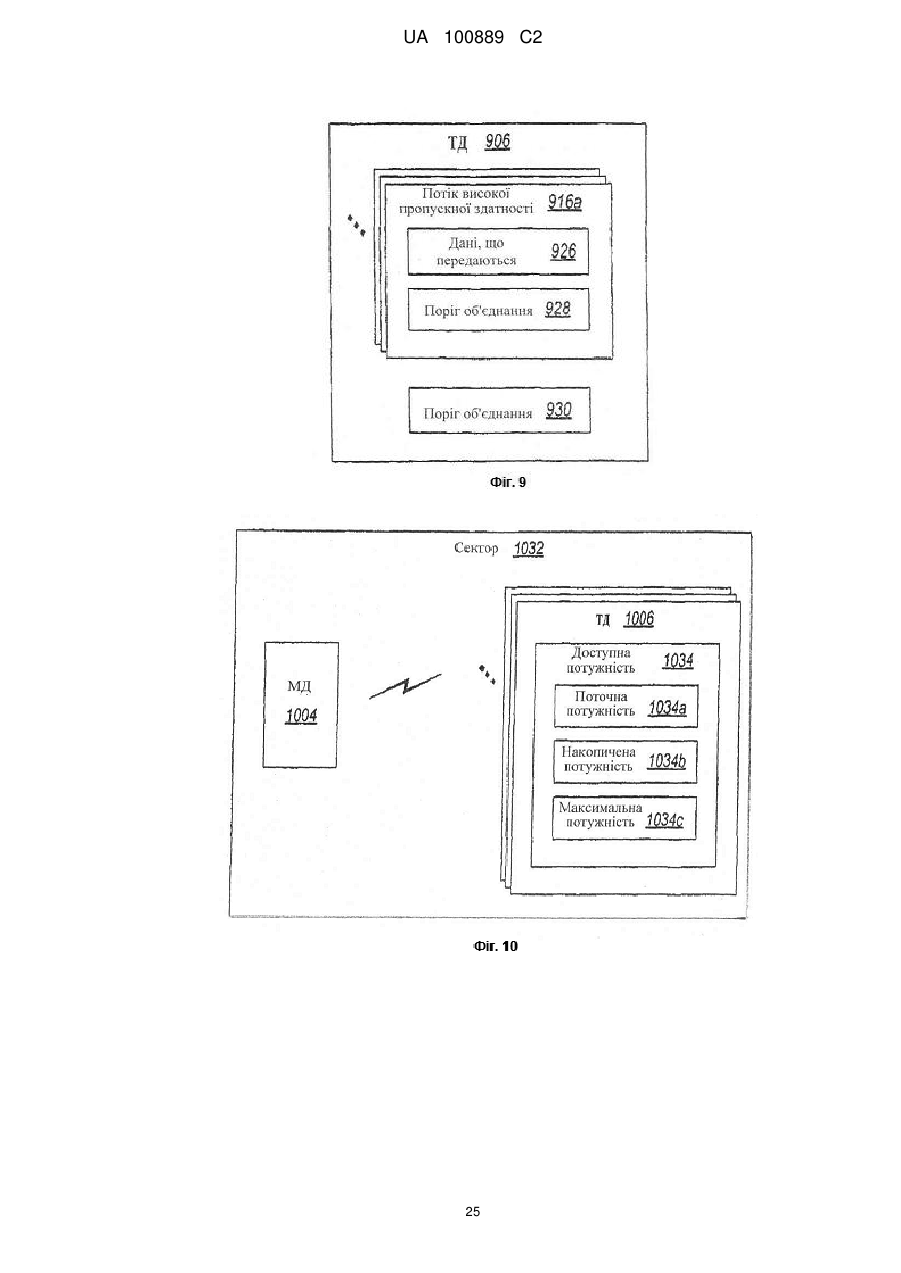

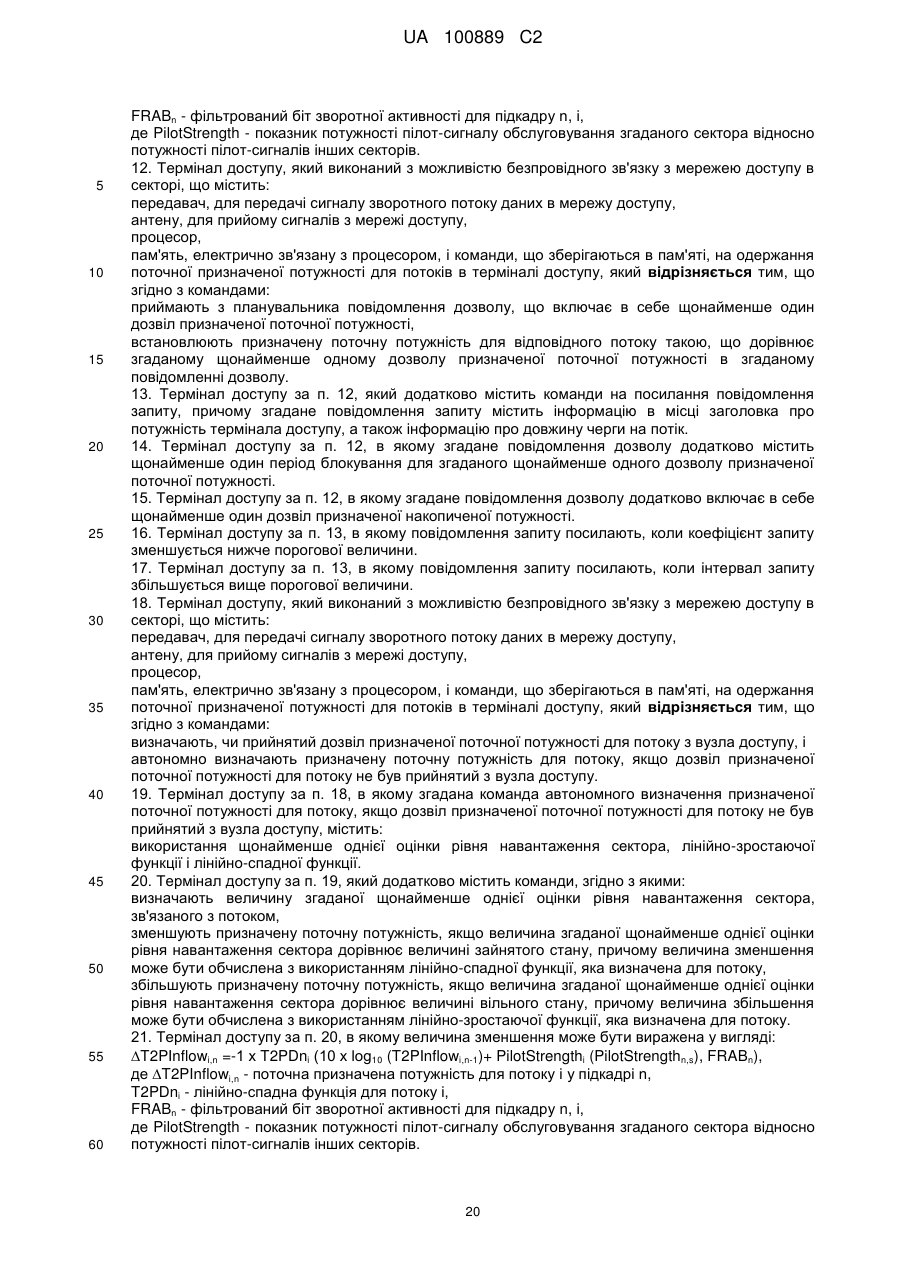

12. Термінал доступу, який виконаний з можливістю безпровідного зв'язку з мережею доступу в секторі, що містить:
передавач, для передачі сигналу зворотного потоку даних в мережу доступу,
антену, для прийому сигналів з мережі доступу,
процесор,
пам'ять, електрично зв'язану з процесором, і команди, що зберігаються в пам'яті, на одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що згідно з командами:
приймають з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності,
встановлюють призначену поточну потужність для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу.
13. Термінал доступу за п. 12, який додатково містить команди на посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію в місці заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік.
14. Термінал доступу за п. 12, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності.
15. Термінал доступу за п. 12, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності.
16. Термінал доступу за п. 13, в якому повідомлення запиту посилають, коли коефіцієнт запиту зменшується нижче порогової величини.
17. Термінал доступу за п. 13, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини.
18. Термінал доступу, який виконаний з можливістю безпровідного зв'язку з мережею доступу в секторі, що містить:
передавач, для передачі сигналу зворотного потоку даних в мережу доступу,
антену, для прийому сигналів з мережі доступу,
процесор,
пам'ять, електрично зв'язану з процесором, і команди, що зберігаються в пам'яті, на одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що згідно з командами:
визначають, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і
автономно визначають призначену поточну потужність для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу.
19. Термінал доступу за п. 18, в якому згадана команда автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить:
використання щонайменше однієї оцінки рівня навантаження сектора, лінійно-зростаючої функції і лінійно-спадної функції.
20. Термінал доступу за п. 19, який додатково містить команди, згідно з якими:
визначають величину згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком,
зменшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку,
збільшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку.
21. Термінал доступу за п. 20, в якому величина зменшення може бути виражена у вигляді:
DT2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
T2PDni - лінійно-спадна функція для потоку i,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.

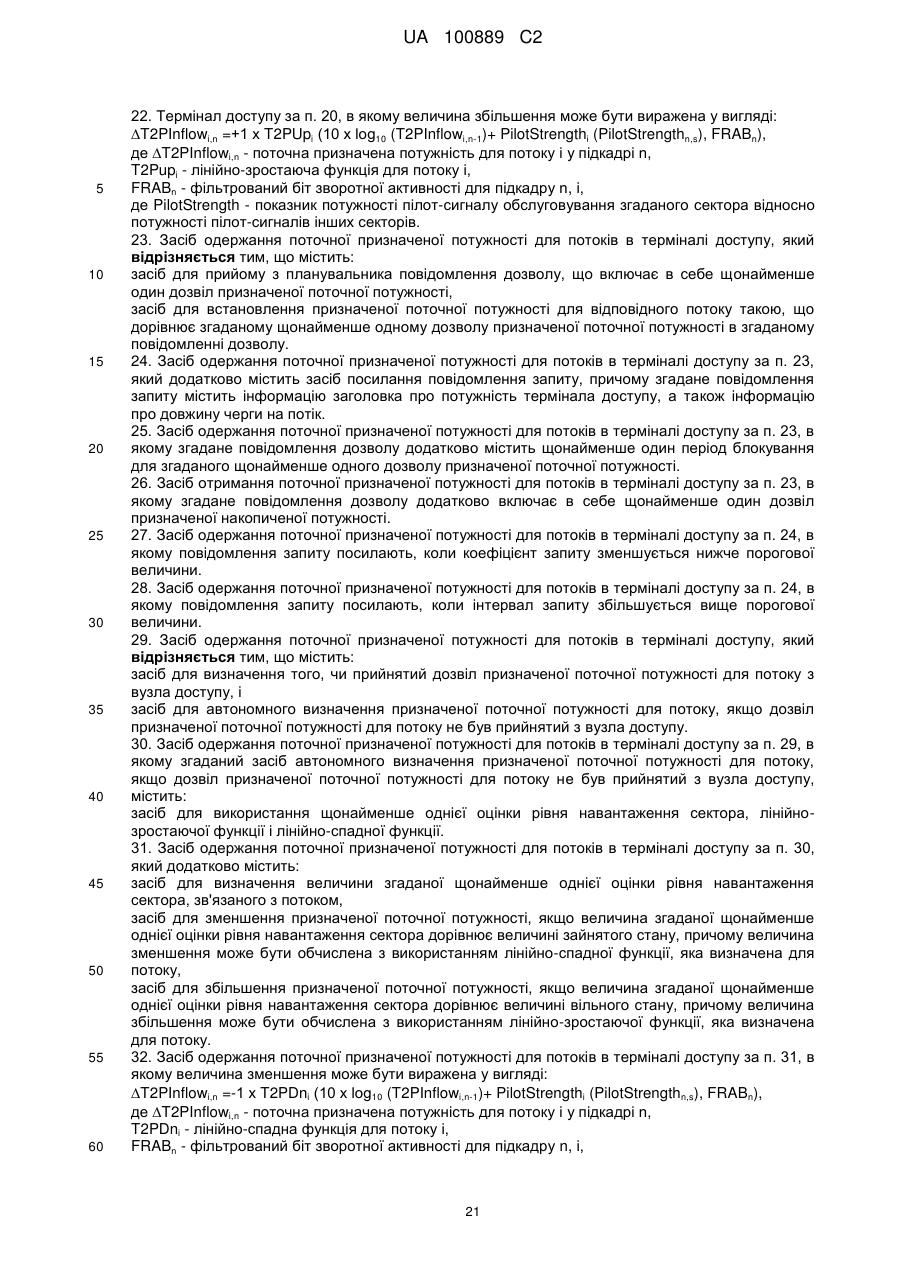

22. Термінал доступу за п. 20, в якому величина збільшення може бути виражена у вигляді:
DT2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
T2Pupi - лінійно-зростаюча функція для потоку і,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.
23. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що містить:
засіб для прийому з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності,
засіб для встановлення призначеної поточної потужності для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу.
24. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 23, який додатково містить засіб посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік.
25. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 23, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності.
26. Засіб отримання поточної призначеної потужності для потоків в терміналі доступу за п. 23, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності.
27. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 24, в якому повідомлення запиту посилають, коли коефіцієнт запиту зменшується нижче порогової величини.
28. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 24, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини.
29. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що містить:
засіб для визначення того, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і
засіб для автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу.
30. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 29, в якому згаданий засіб автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить:
засіб для використання щонайменше однієї оцінки рівня навантаження сектора, лінійно-зростаючої функції і лінійно-спадної функції.
31. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 30, який додатково містить:
засіб для визначення величини згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком,
засіб для зменшення призначеної поточної потужності, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку,
засіб для збільшення призначеної поточної потужності, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку.
32. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 31, в якому величина зменшення може бути виражена у вигляді:
DT2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
T2PDni - лінійно-спадна функція для потоку і,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.
33. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 31, в якому величина збільшення може бути виражена у вигляді:
DT2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn),
де DT2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n,
Т2РUрi - лінійно-зростаюча функція для потоку і,
FRABn - фільтрований біт зворотної активності для підкадру n, і,
де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів.
Текст

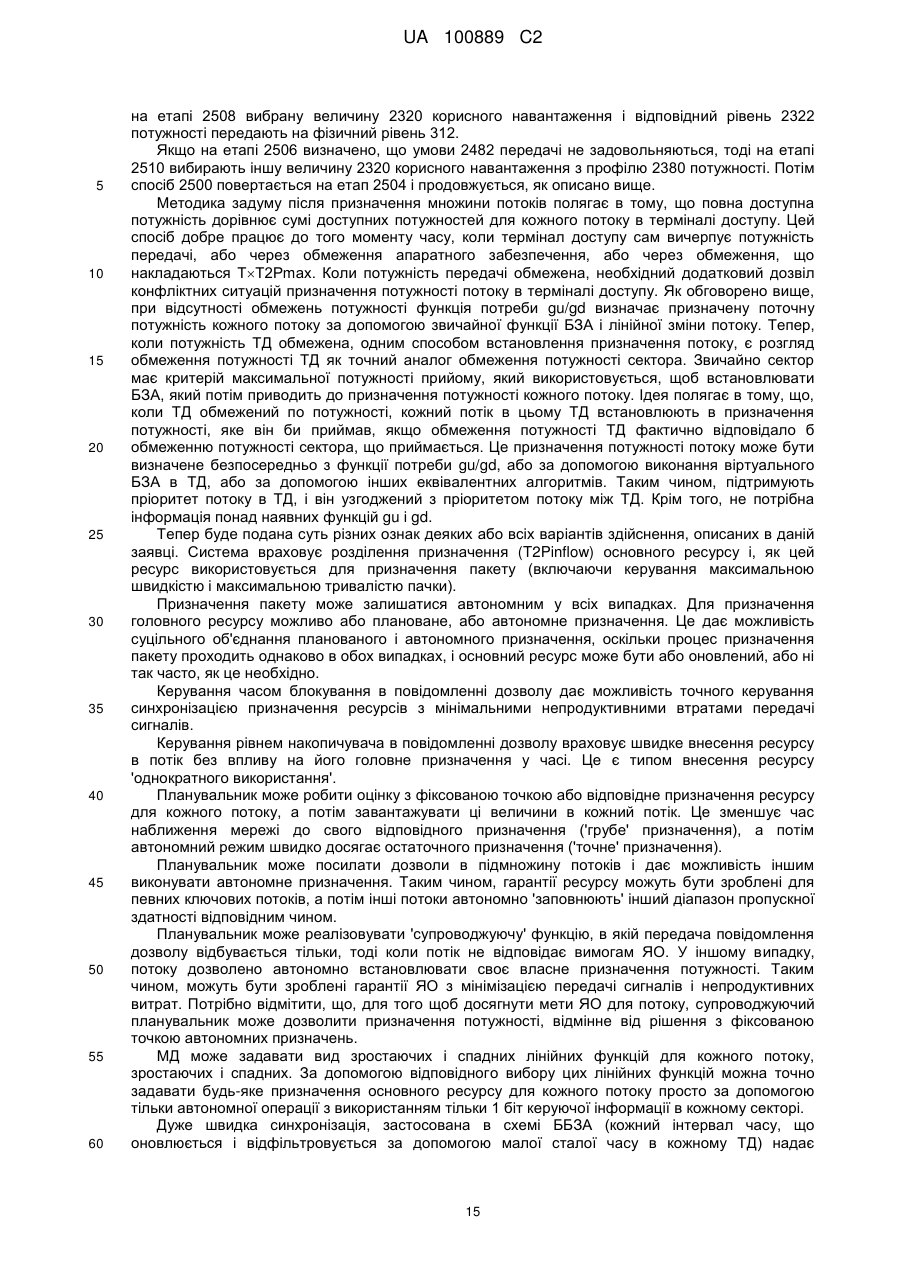

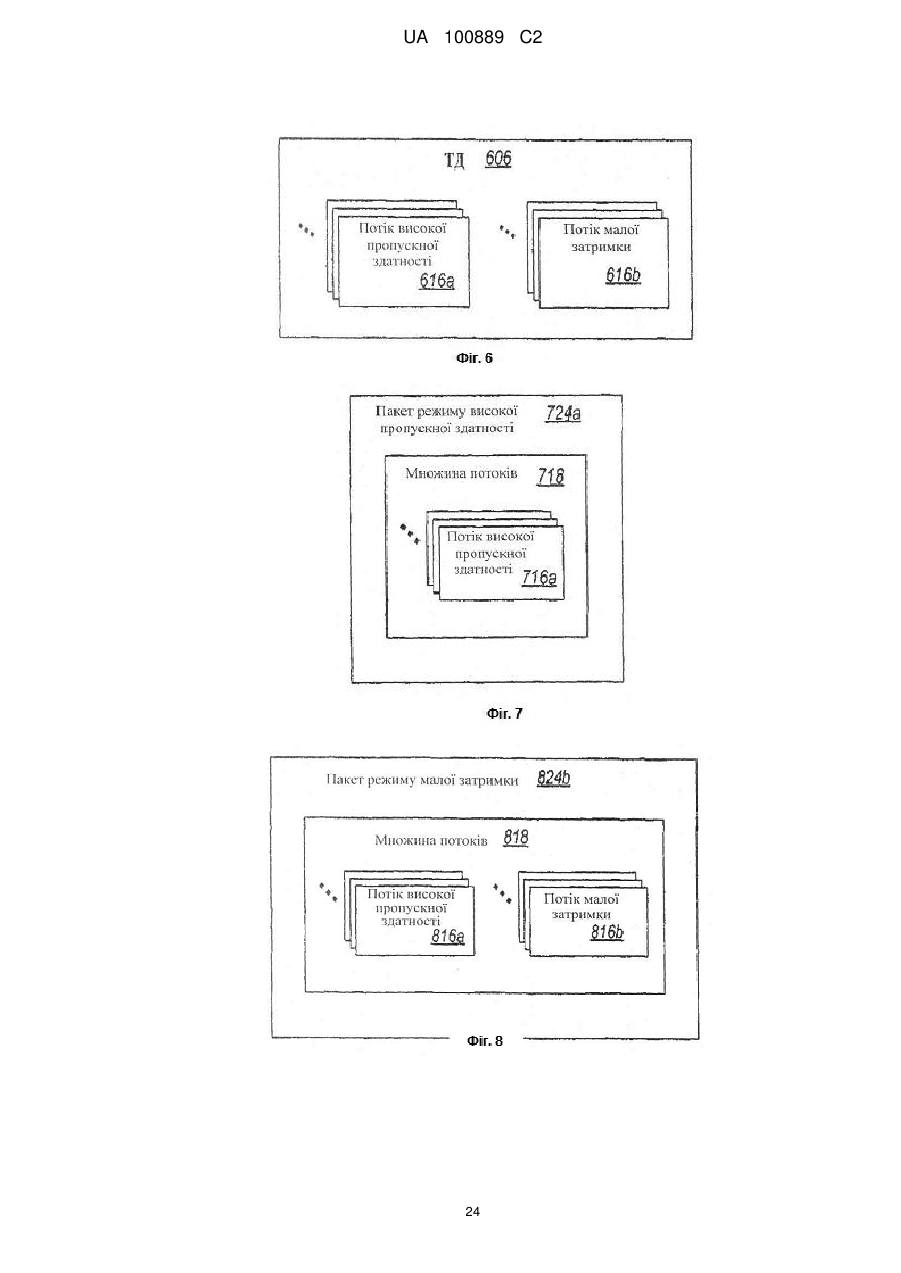

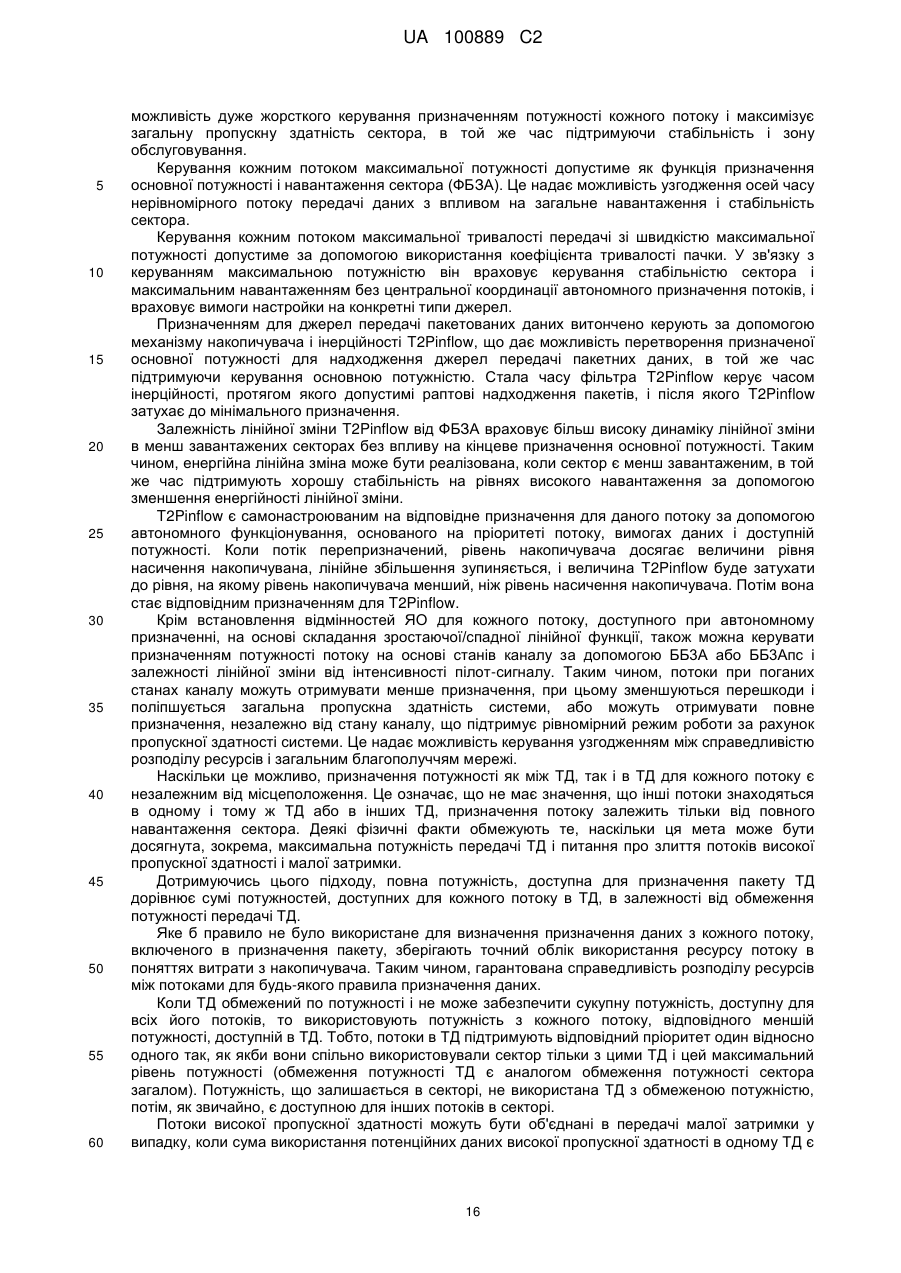

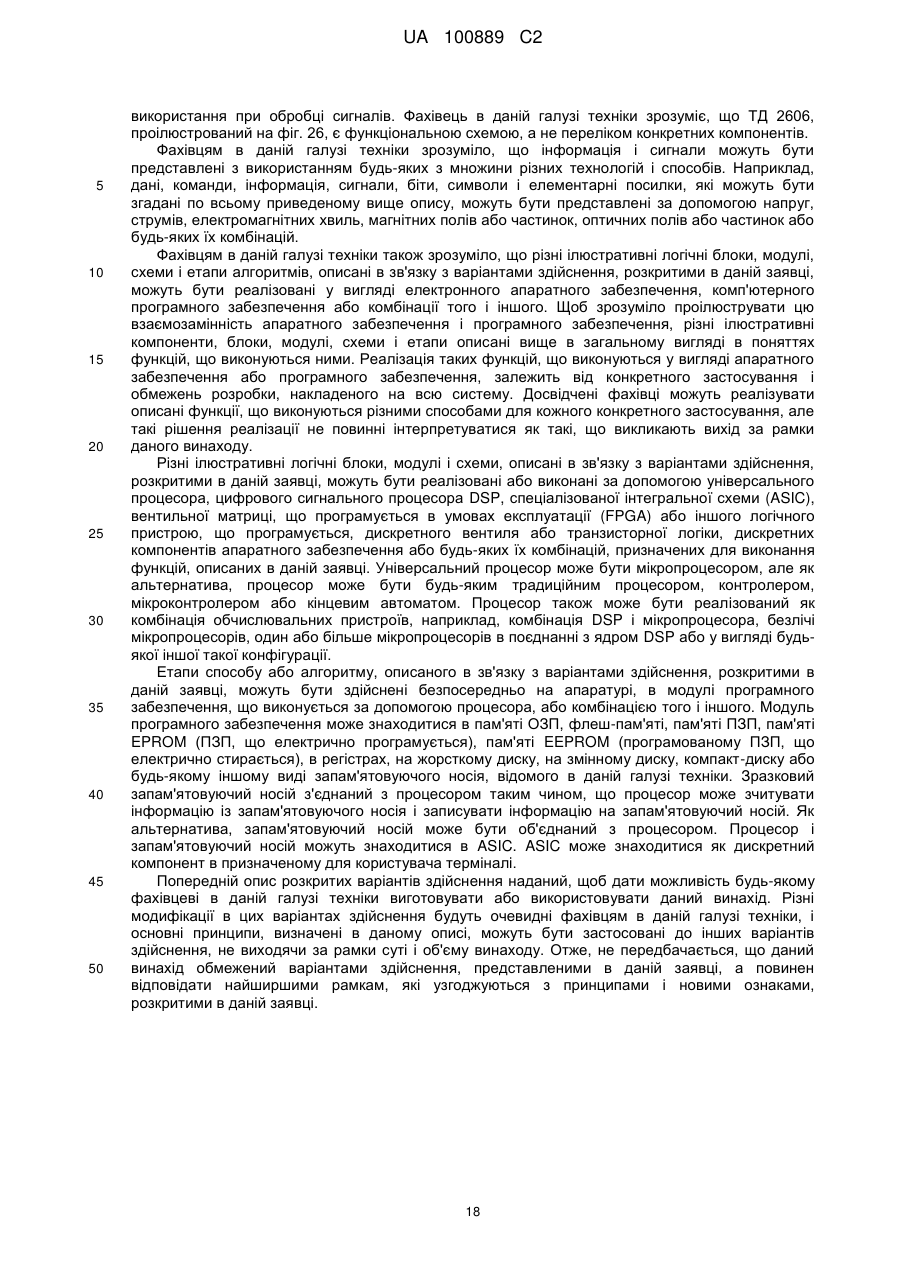

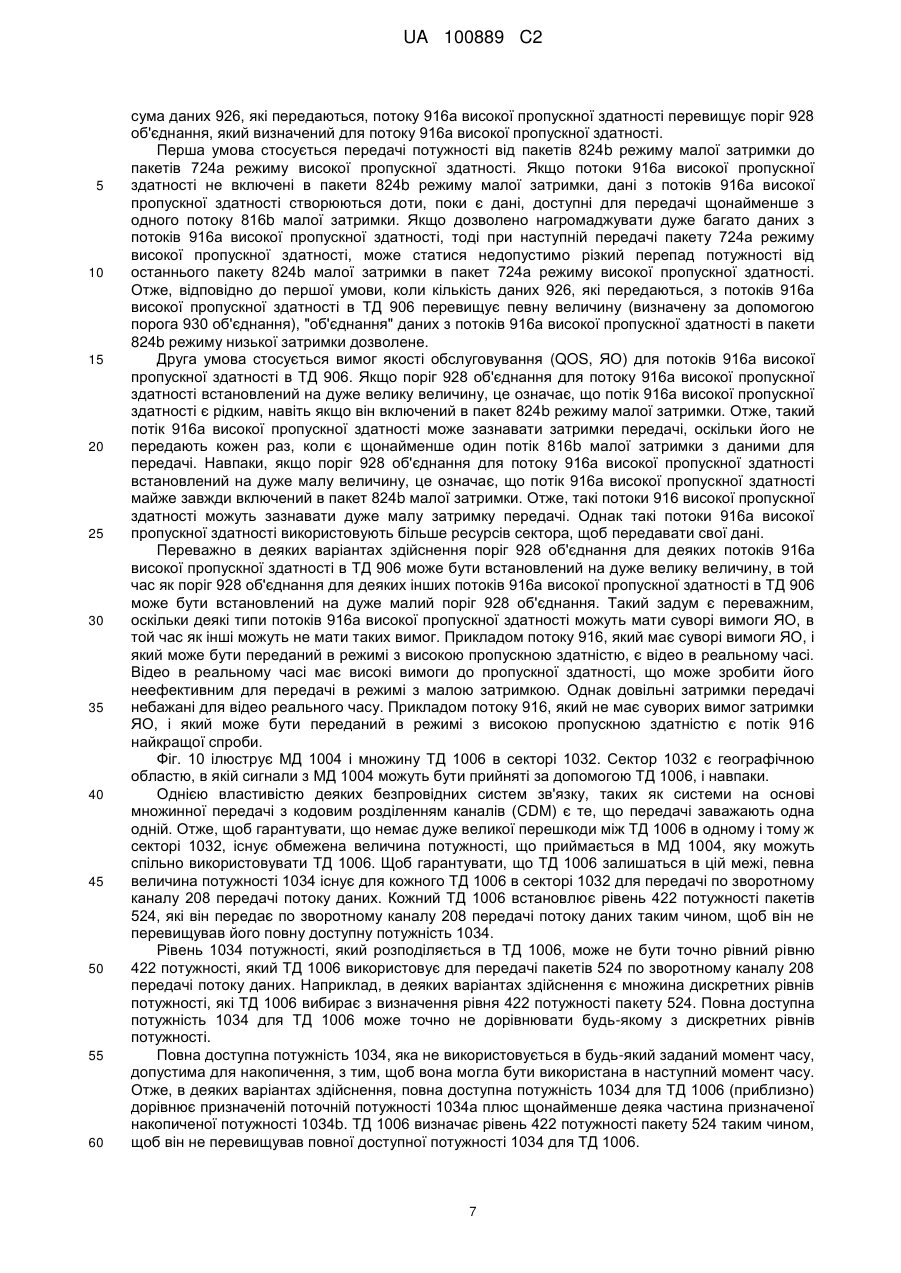

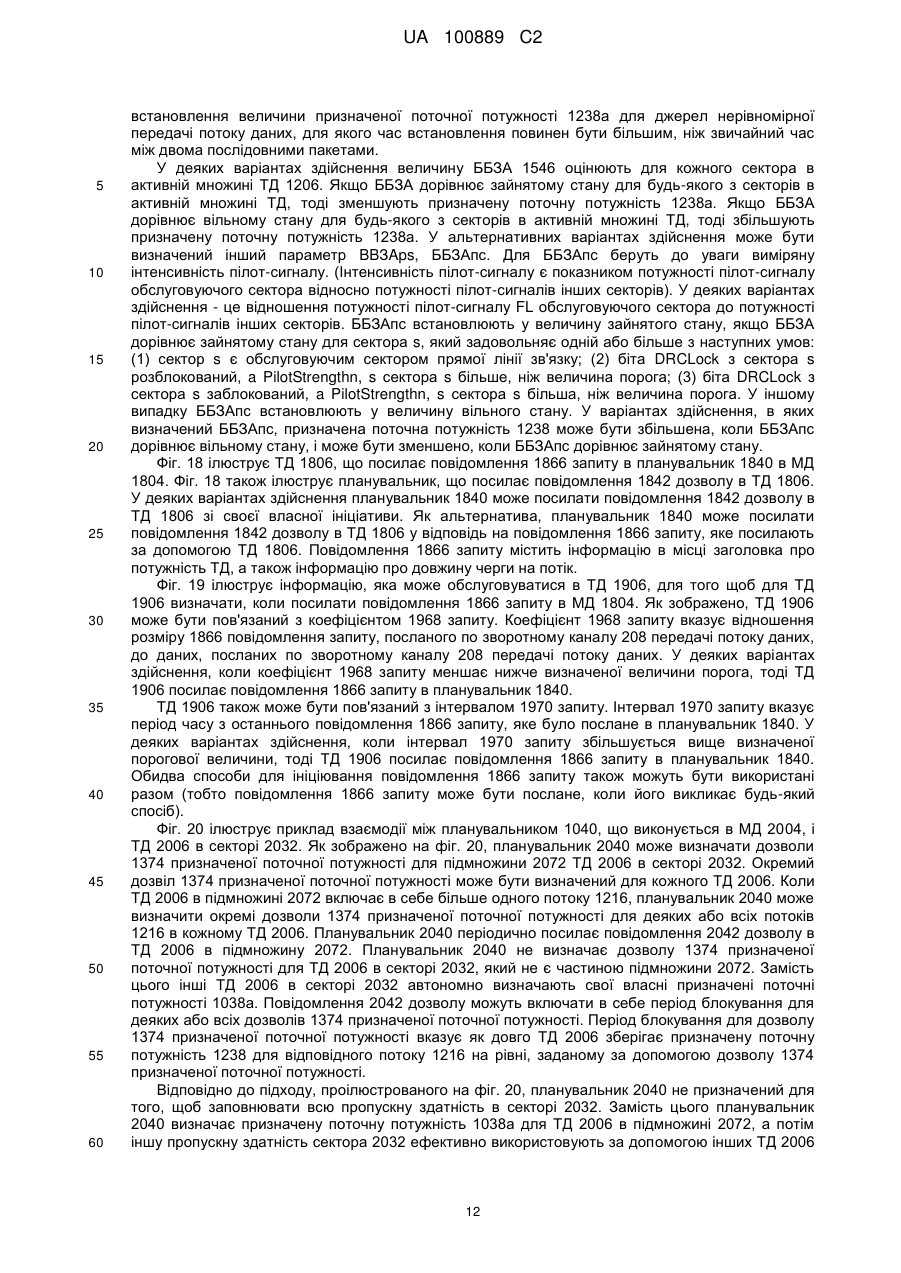

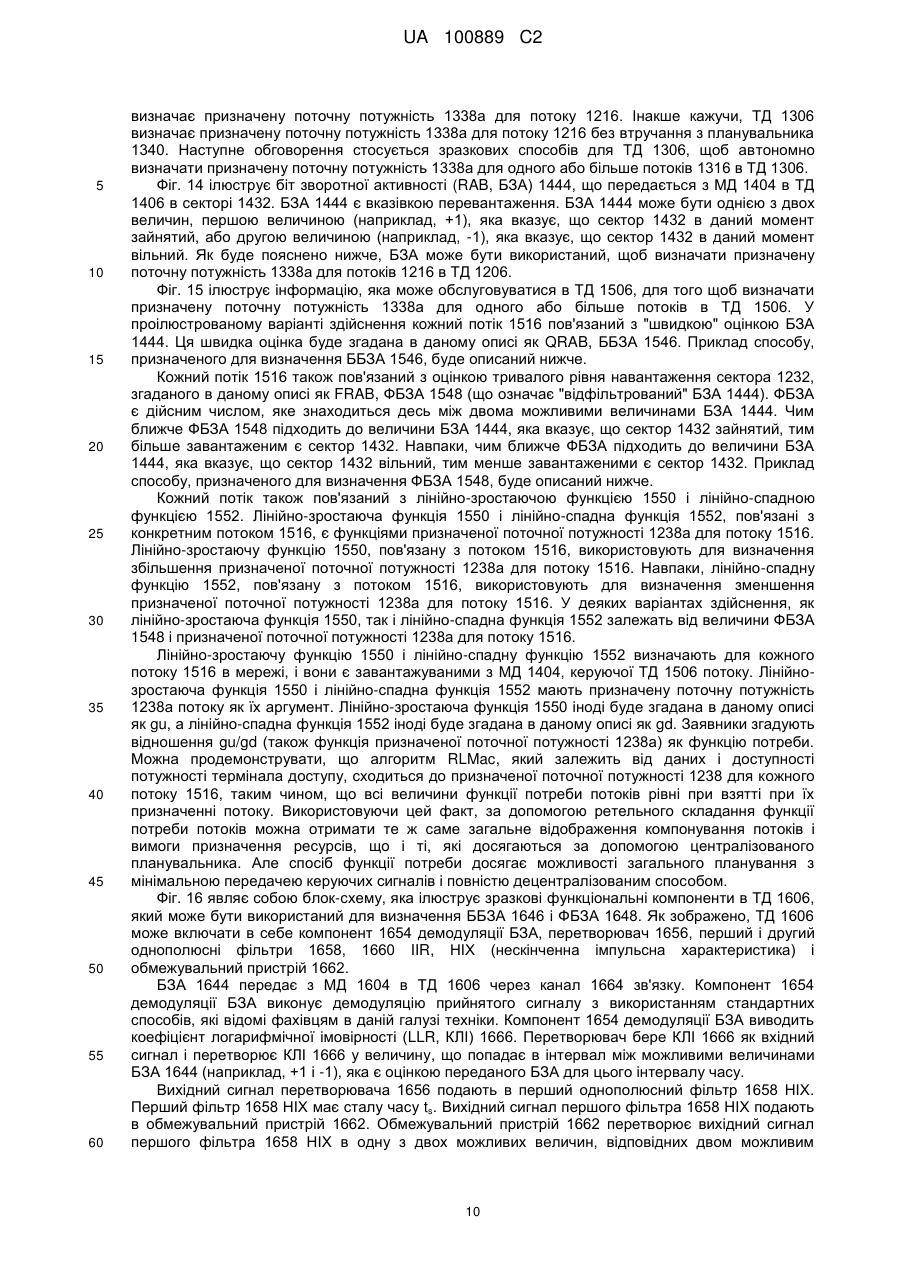

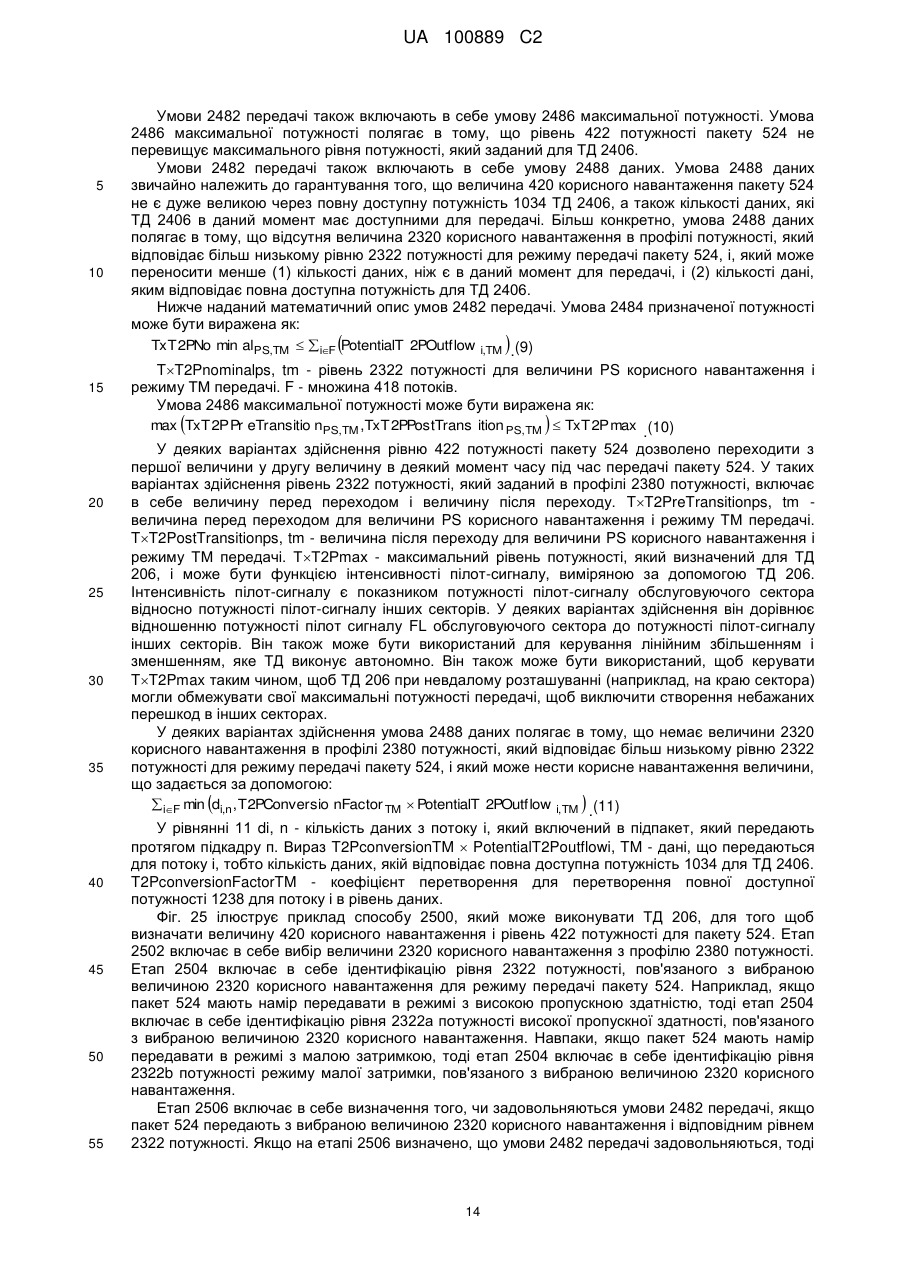

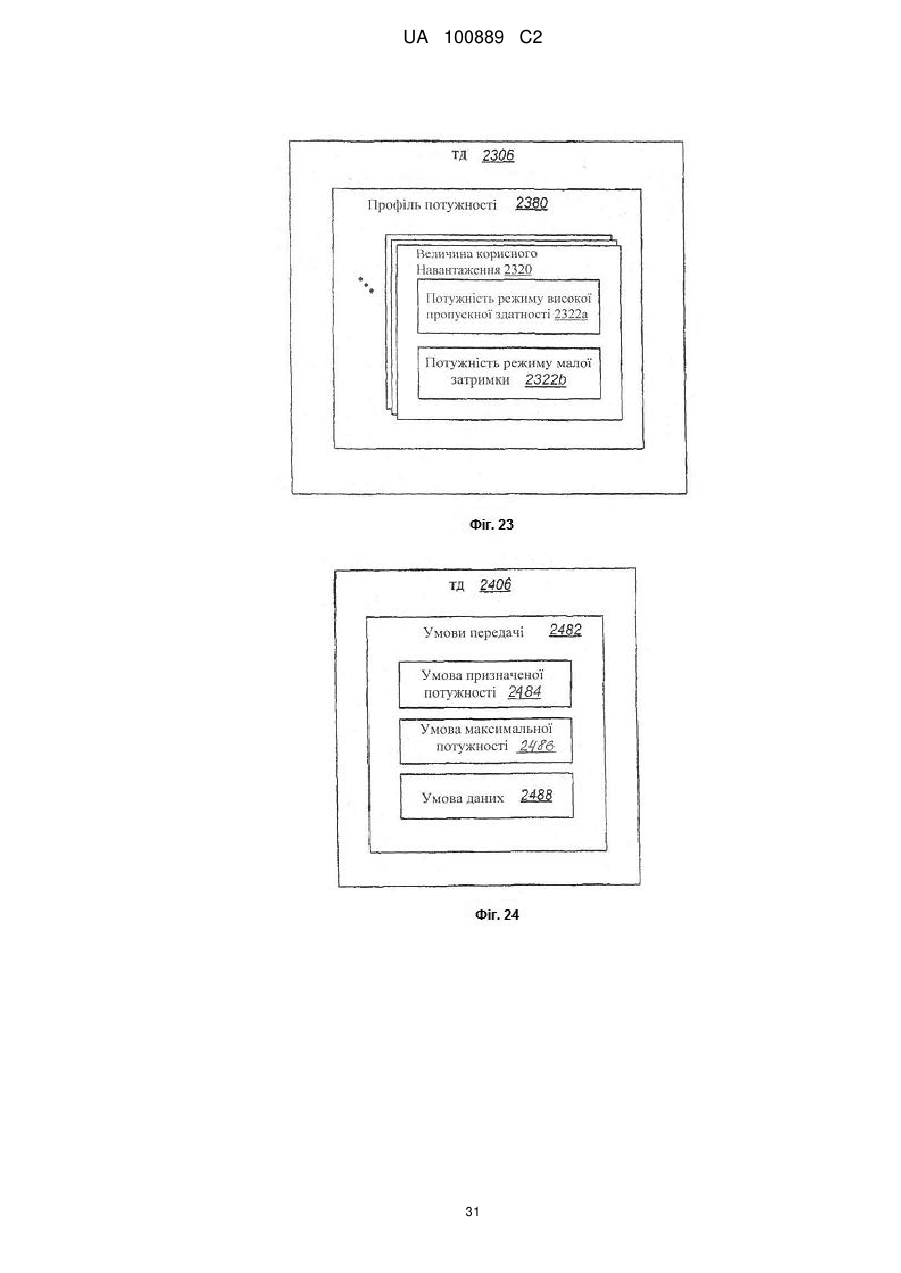

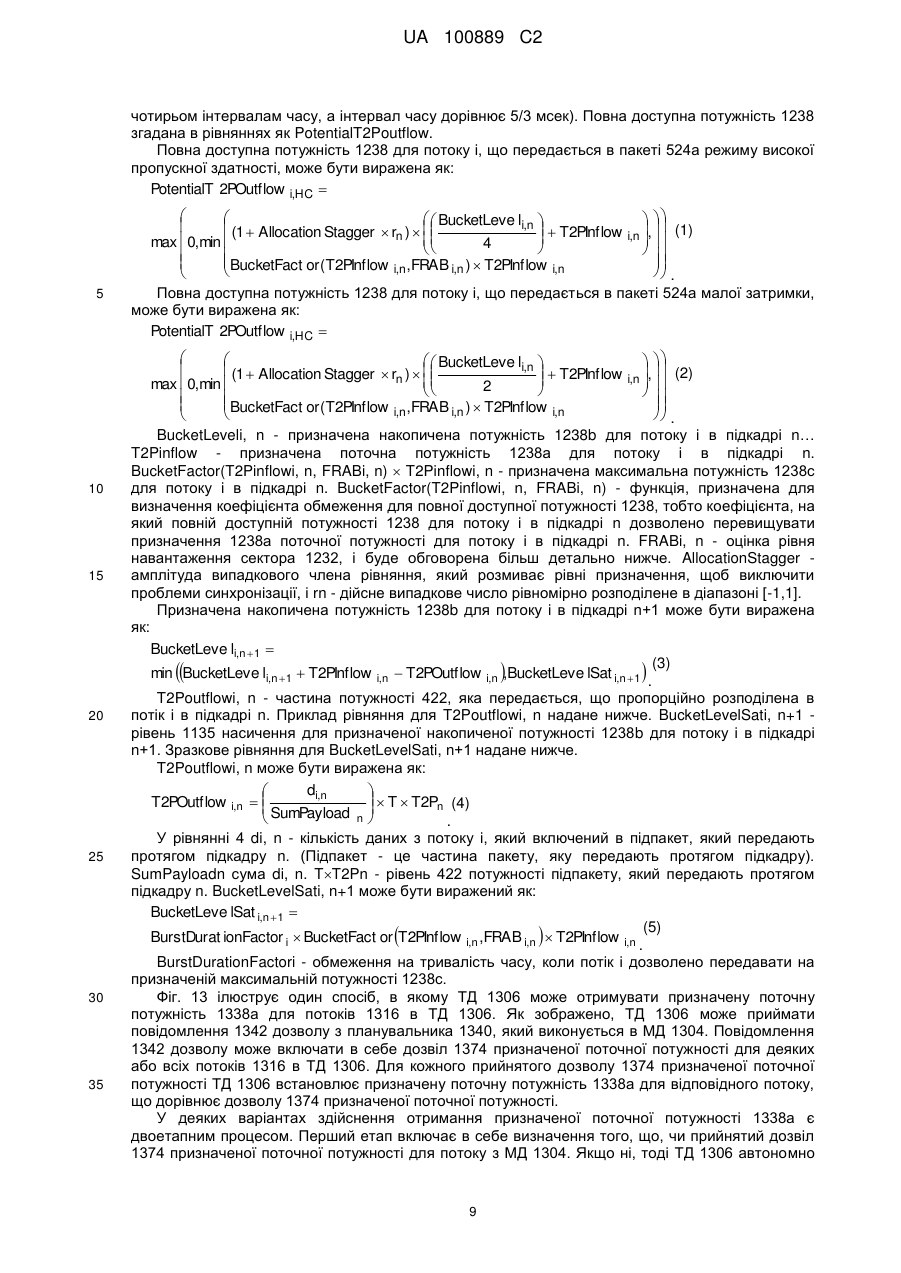

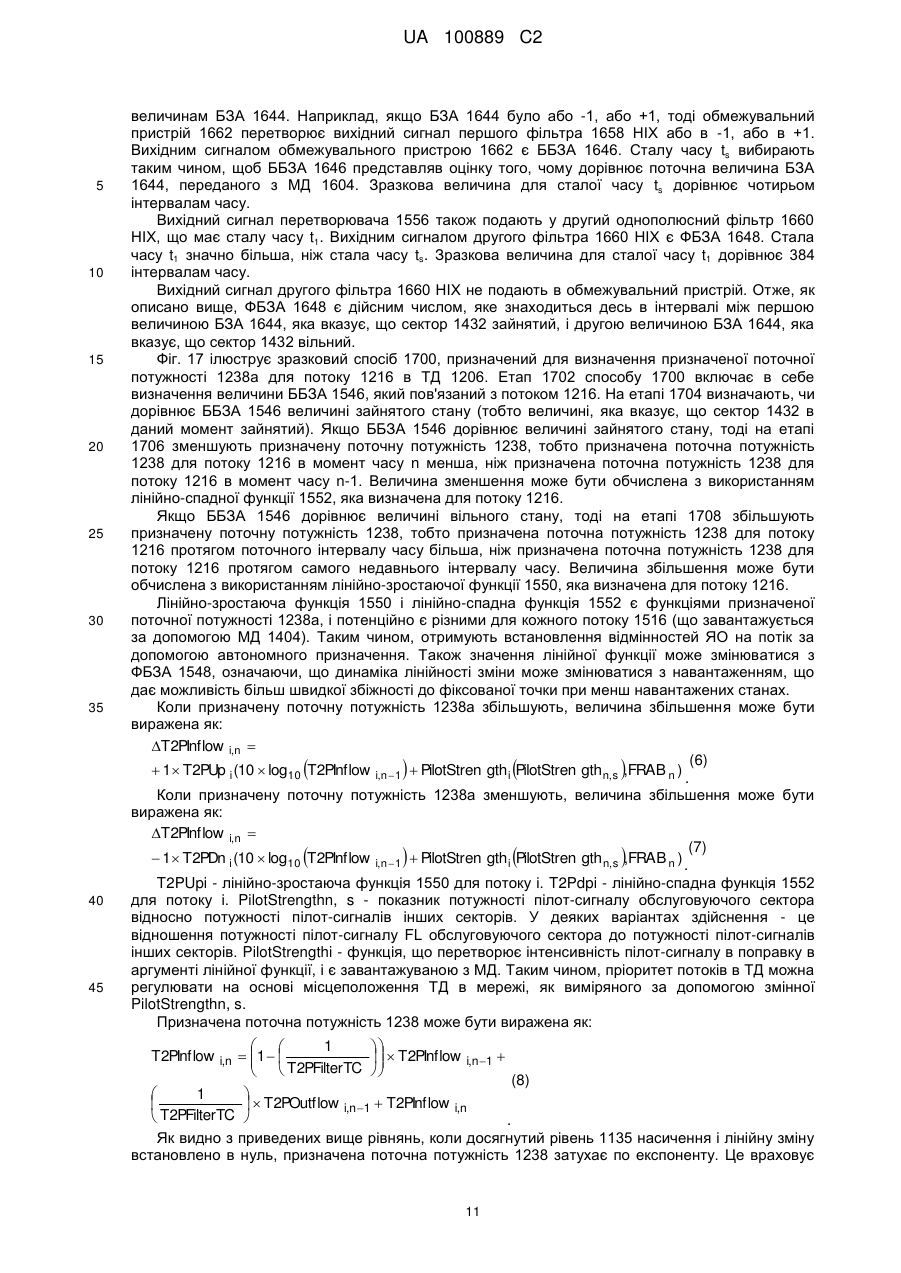

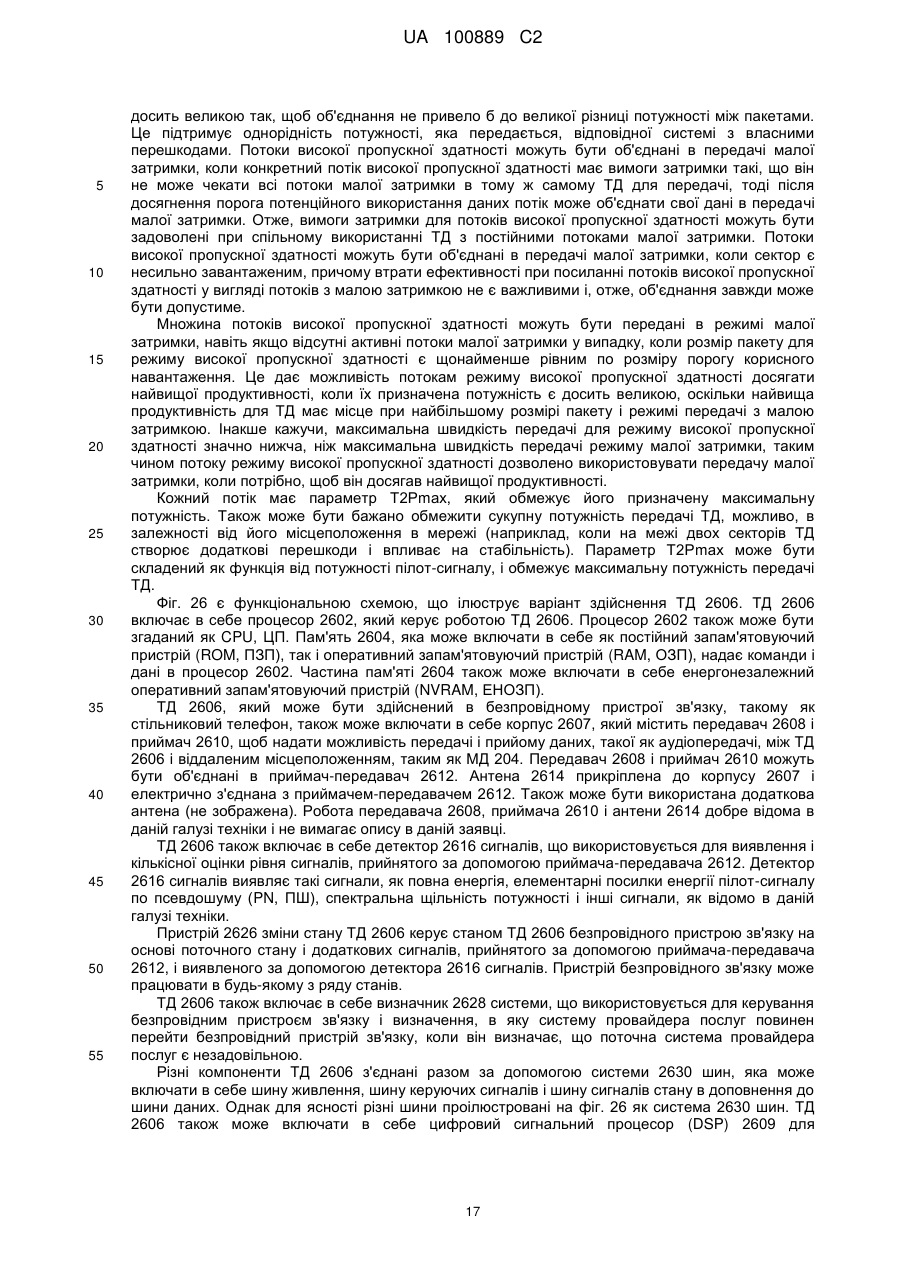

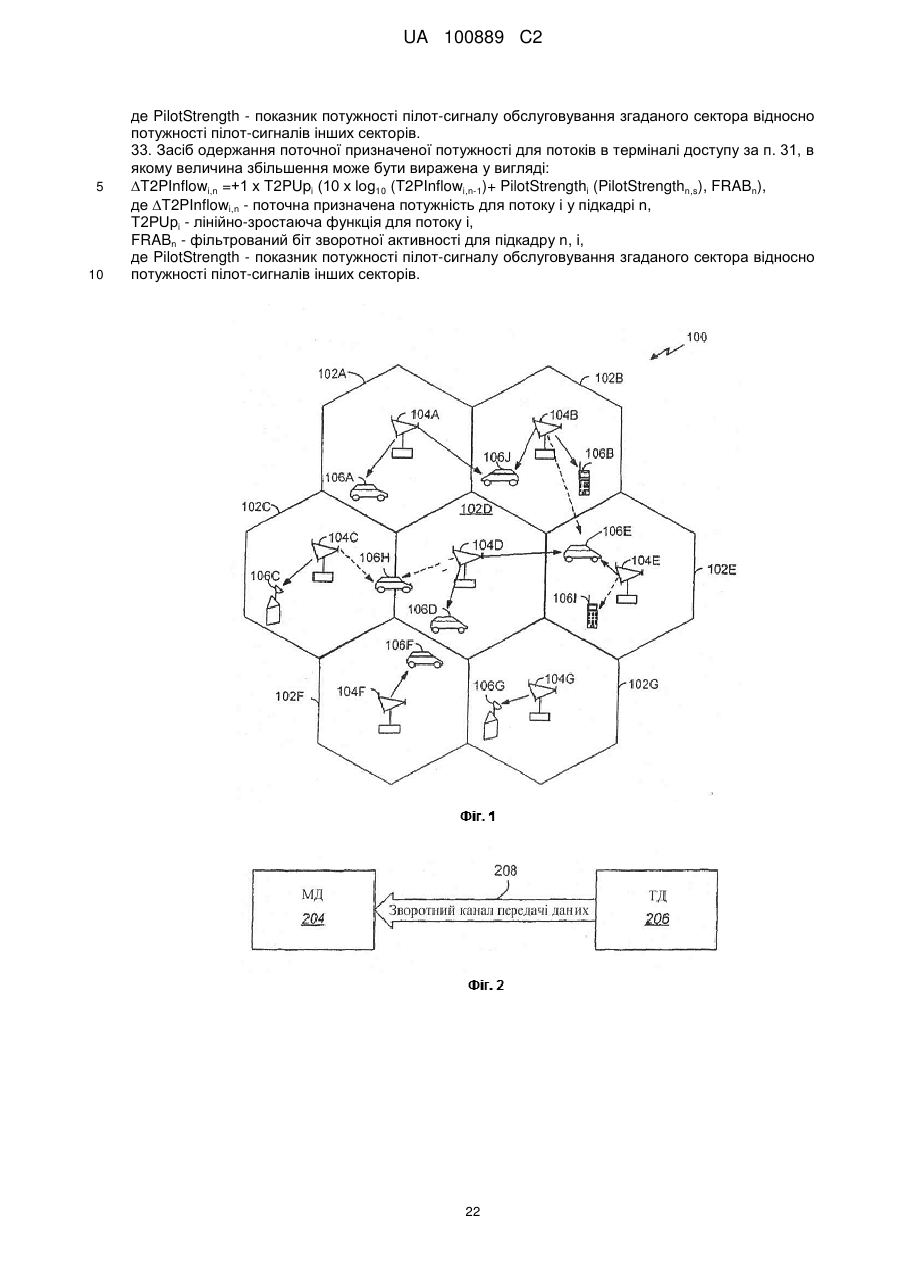

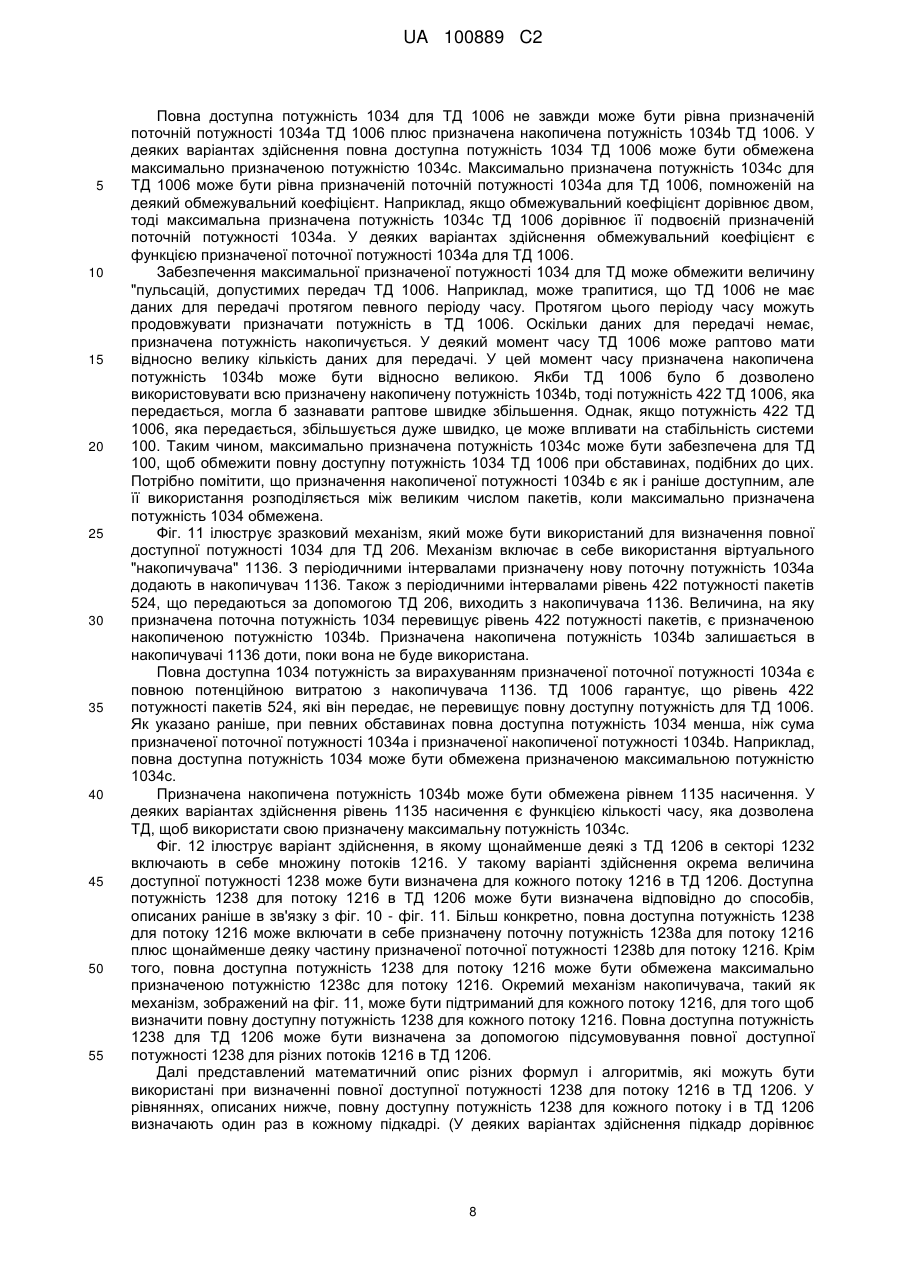

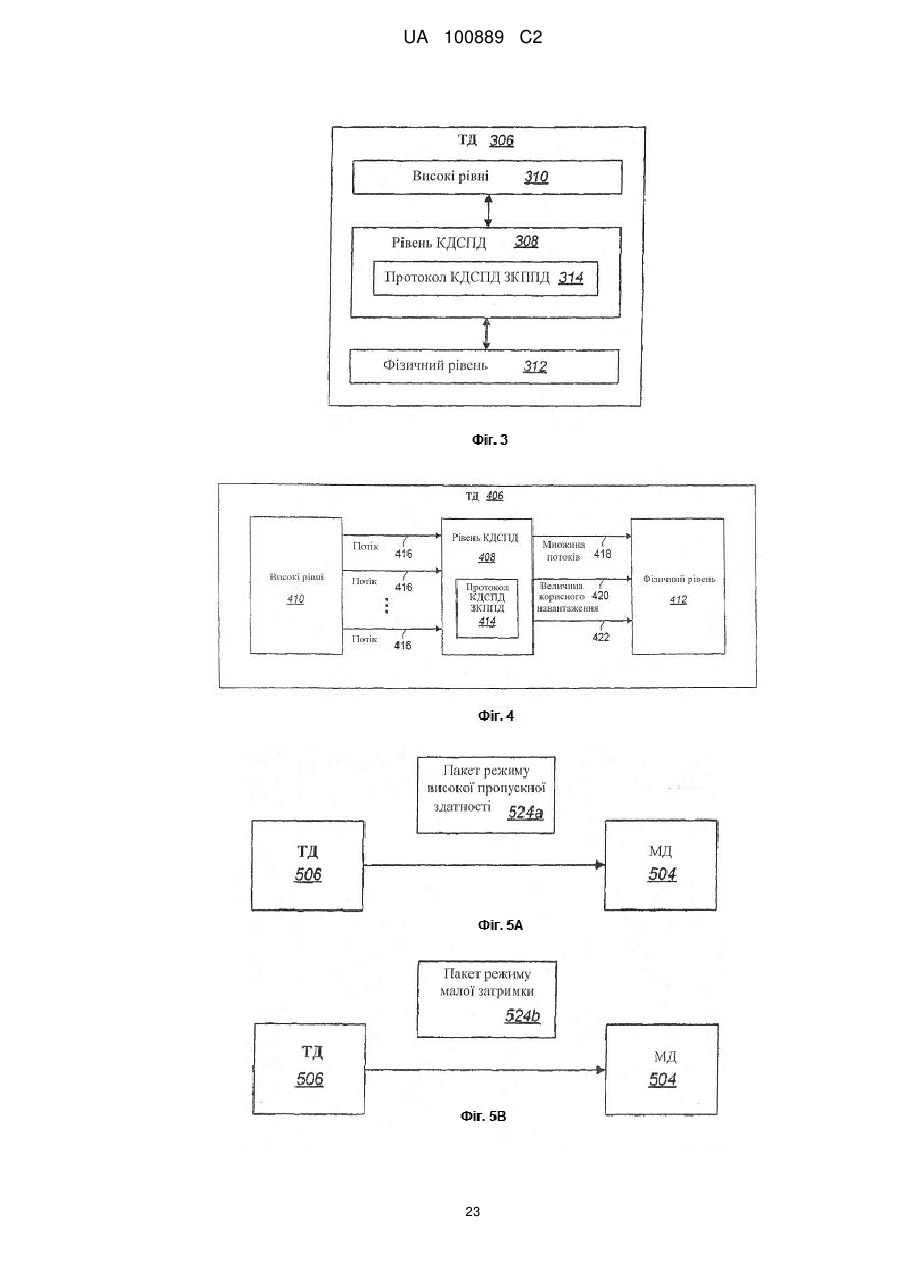

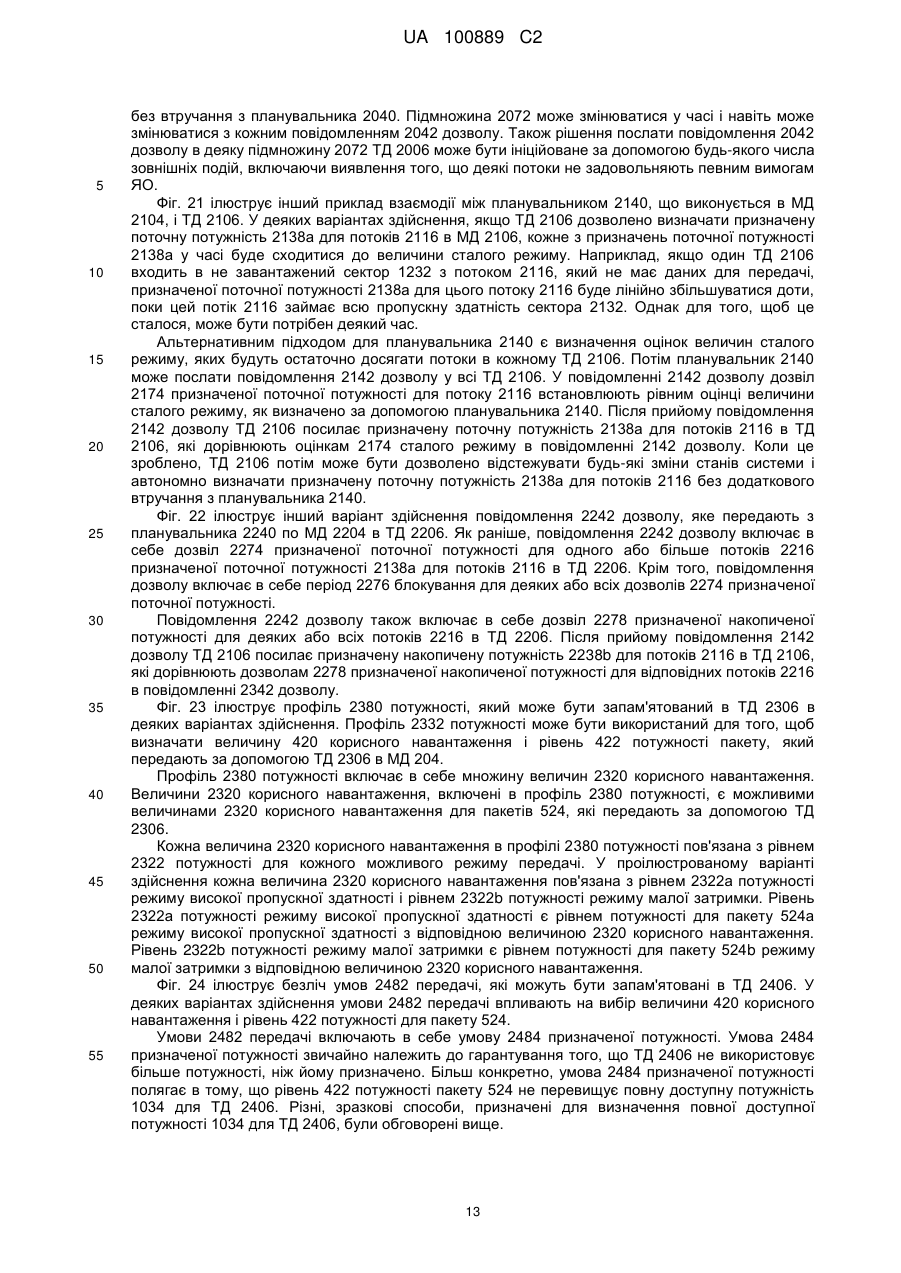

Реферат: Термінал (206) доступу сконфігурований для безпровідного зв'язку з мережею (204) доступу в секторі 1032. Термінал (206) доступу включає в себе передавач (2608) для передачі сигналу зворотного потоку даних в мережу (204) доступу, антену (2614) для прийому сигналів з мережі (204) доступу, процесор (2602) і пам'ять (2604), електрично зв'язану з процесором (2602). Команди запам'ятовують в пам'яті (2604). Команди складені з можливістю оцінки поточної величини біта (1444) зворотної активності, що передається мережею (204) доступу. Призначена потужність для кожного потоку може бути зменшена або збільшена на основі оціненої поточної величини біта зворотної активності. UA 100889 C2 (12) UA 100889 C2 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент претендує на пріоритет по попередній заявці США № 60/487,648, озаглавленій "Диференційовані послуги зворотної лінії зв'язку для системи зв'язку з множиною потоків, що використовує автономне призначення ресурсів", заявленої 15 липня 2003 року, права на яку передані власнику даного винаходу, і яка спеціально включена в даний опис як посилання. Дана заявка на патент також претендує на пріоритет по попередній заявці США № 60/493,782, озаглавленій "Спільне автономне і заплановане призначення ресурсів для розподіленої системи зв'язку", заявленої 6 серпня 2003 року, права на яку належать власнику даного винаходу, і яка спеціально включена в даний опис як посилання. Дана заявка на патент також претендує на пріоритет по попередній заявці № 60/527,081, озаглавленій "Керування доступом до зворотної лінії зв'язку з множиною потоків для системи зв'язку", заявленої 3 грудня 2003 року, права на яку належать власнику даного винаходу, і яка спеціально включена в даний опис як посилання. Даний винахід стосується, загалом, безпровідних систем зв'язку і, більш конкретно, удосконалень в роботі рівня керування доступом до середовища передачі даних (МАС, КДСПД) термінала доступу в безпровідній системі зв'язку. Системи зв'язку розроблені з можливістю передачі інформаційних сигналів зі станції відправлення в фізично відмінну станцію призначення. При передачі інформаційного сигналу зі станції відправлення через канал зв'язку, інформаційний сигнал спочатку перетворюють у вид, прийнятний для ефективної передачі через канал зв'язку. Перетворення або модуляція інформаційного сигналу включає в себе зміну параметра несучого сигналу відповідно до інформаційного сигналу таким чином, щоб спектр модульованої несучої знаходився в межах смуги частот каналу зв'язку. У станції призначення початковий інформаційний сигнал реплікують з модульованого несучого сигналу, прийнятого через канал зв'язку. Таке реплікування звичайно виконують за допомогою використання інверсії процесу модуляції, використаного станцією відправлення. Модуляція також полегшує множинний доступ, тобто одночасну передачу і/або прийом декількох сигналів через загальний канал зв'язку. Системи зв'язку з множинним доступом часто включають в себе множину віддалених абонентських пристроїв, що вимагають переміжного обслуговування відносно короткої тривалості, а не постійного доступу до загального каналу зв'язку. У даній галузі техніки відомі декілька способів з множинним доступом, такі як множинний доступ з кодовим розділенням (CDMA, МДКР), множинний доступ з часовим розділенням каналів (TDMA, МДРЧас), множинний доступ з частотним розділенням каналів (FDMA, МДЧастР) і множинний доступ з амплітудною модуляцією (AM, AM). Система зв'язку з множинним доступом може бути безпровідною або провідною і може переносити мову і/або дані. У системі зв'язку з множинним доступом зв'язку між користувачами здійснюється через одну або більше базових станцій. Перший користувач на одній абонентській станції взаємодіє з другим користувачем на другій абонентській станції за допомогою передачі даних по зворотній лінії зв'язку в базову станцію. Базова станція приймає дані і може направити дані в іншу базову станцію. Дані передають по прямому каналу тієї ж самої базової станції або іншої базової станції у другу абонентську станцію. Прямий канал належить до передачі з базової станції в абонентську станцію, а зворотний канал належить до передачі з абонентської станції в базову станцію. Також лінія зв'язку може бути проведена між першим користувачем мобільної абонентської станції і другим користувачем станції наземної лінії зв'язку. Базова станція приймає дані від користувача по зворотному каналу і направляє дані через комутовану телефонну мережу загального користування (PSTN, ТфЗК) другому користувачеві. У багатьох системах зв'язку, наприклад, IS-95, W-CDMA, IS-2000, прямому каналу і зворотному каналу призначають окремі частоти. Прикладом системи зв'язку з оптимізацією даних є система зв'язку з високою швидкістю передачі даних (HDR, ВШПД). У системі зв'язку з ВШПД базову станцію іноді називають мережею доступу, а віддалену станцію іноді називають терміналом доступу (AT, ТД). Функціональні можливості, які виконуються за допомогою ТД можуть бути організовані як стек рівнів, що включають в себе рівень керування доступом до середовища передачі даних (КДСПД). Рівень КДСПД пропонує певні послуги для більш високих рівнів, що включають в себе послуги, які пов'язані з роботою зворотного каналу. Переваги можуть бути реалізовані за допомогою удосконалень в роботі рівня КДСПД ТД в безпровідній системі зв'язку. Розкритий термінал доступу, який сконфігурований для безпровідного зв'язку з мережею доступу. Термінал доступу включає в себе передавач для передачі сигналу зворотного потоку даних в мережу доступу, антену для прийому сигналів з мережі доступу, процесор і пам'ять, електрично зв'язані з процесором. Команди запам'ятовують в пам'яті. Команди є здійснюваними 1 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 для того, щоб реалізувати спосіб, який включає в себе оцінку поточного значення біта зворотної активності, що передається за допомогою мережі доступу. Якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор зайнятий, спосіб також включає в себе зменшення призначеної поточної потужності для кожного потоку з множини потоків в терміналі доступу. Величина зменшення для конкретного потоку може бути визначена відповідно до лінійно-спадної функції, яка призначена для потоку. Лінійно-спадна функція може бути функцією призначеної поточної потужності для потоку. Якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор вільний, спосіб також включає в себе збільшення призначеної поточної потужності для кожного потоку з множини потоків в терміналі доступу. Величина збільшення для конкретного потоку може бути визначена відповідно до лінійно-зростаючої функції, яка призначена для потоку. Лінійнозростаюча функція може бути функцією призначеної поточної потужності для потоку. У деяких варіантах здійснення оцінка поточної величини біта зворотної активності може бути виконана один раз в кожному інтервалі часу. Оцінка може включати в себе фільтрацію сигналу, прийнятого з мережі доступу, за допомогою фільтра, що має регульовану сталу часу. Спосіб може додатково включати в себе оцінку рівня навантаження сектора і визначення призначеної максимальної потужності для кожного потоку з множини потоків. Призначена максимальна потужність для конкретного потоку може бути функцією призначеної поточної потужності для потоку і оцінки рівня навантаження сектора. У деяких варіантах здійснення спосіб може додатково включати в себе для кожного потоку визначення призначеної накопиченої потужності для потоку. Призначена поточна потужність для потоку і призначена накопичена потужність для потоку можуть бути використані для визначення повної доступної потужності для потоку. Повна доступна потужність для потоку може бути використана для визначення рівня потужності для пакету, який передають в мережу доступу. У деяких варіантах здійснення призначена накопичена потужність для потоку може бути обмежена рівнем насичення. Рівень насичення може являти собою коефіцієнт, що встановлюється, який вищий призначеної максимальної потужності. Як лінійно-спадна функція, так і лінійно-зростаюча функція можуть залежати від оцінки рівня навантаження сектора. Як альтернатива або додатково, як лінійно-спадна функція, так і лінійнозростаюча функція можуть залежати від потужності пілот-сигналу, виміряної за допомогою термінала доступу. Також розкритий інший варіант здійснення термінала доступу, який сконфігурований для безпровідного зв'язку з мережею доступу в секторі. Термінал доступу включає в себе засіб, призначений для оцінки поточної величини біта зворотної активності, що передається за допомогою мережі доступу. Термінал доступу також включає в себе засіб для зменшення призначеної поточної потужності для кожного потоку з множини потоків в терміналі доступу, якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор зайнятий. Величина зменшення для конкретного потоку може бути визначена відповідно до лінійно-спадної функції, яка призначена для потоку. Лінійно-спадна функція може бути функцією призначеної поточної потужності для потоку. Термінал доступу також включає в себе засіб для збільшення призначеної поточної потужності для кожного потоку з множини потоків в терміналі доступу, якщо оцінена поточна величина біта зворотної активності вказує на те, що сектор вільний. Величина збільшення для конкретного потоку може бути визначена відповідно до лінійно-зростаючої функції, яка призначена для потоку. Лінійно-зростаюча функція може бути функцією призначеної поточної потужності для потоку. Термінал доступу також може включати в себе засіб для оцінки рівня навантаження сектора. Термінал доступу також може включати в себе засіб для визначення призначеної максимальної потужності для кожного потоку з множини потоків. Призначена максимальна потужність для конкретного потоку може бути функцією призначеної поточної потужності для потоку і оцінки рівня навантаження сектора. Термінал доступу також може включати в себе для кожного потоку засіб для визначення призначеної накопиченої потужності для потоку, і засіб для використання призначеної поточної потужності для потоку і призначеної накопиченої потужності для потоку, для визначення повної доступної потужності для потоку. Термінал доступу також може включати в себе засіб для використання повної доступної потужності для потоку для визначення рівня потужності для пакету, який передають в мережу доступу. Фіг. 1 ілюструє приклад системи зв'язку, яка підтримує декілька користувачів, і може реалізувати щонайменше деякі аспекти варіантів здійснення, обговорених в даній заявці. 2 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 2 являє собою блок-схему, яка ілюструє мережу доступу і термінал доступу в системі зв'язку з високою швидкістю передачі даних. Фіг. 3 являє собою блок-схему, яка ілюструє стек рівнів в терміналі доступу. Фіг. 4 являє собою блок-схему, яка ілюструє приклад взаємодії між високими рівнями в терміналі доступу, рівнем керування доступом до середовища передачі даних і фізичним рівнем. Фіг. 5А являє собою блок-схему, яка ілюструє пакет режиму високої пропускної здатності, що передається в мережу доступу. Фіг. 5В являє собою блок-схему, яка ілюструє пакет режиму з малою затримкою, що передається в мережу доступу. Фіг. 6 являє собою блок-схему, яка ілюструє різні типи потоків, які можуть бути присутнім в мережі доступу. Фіг. 7 являє собою блок-схему, яка ілюструє приклад безлічі потоків для пакету режиму високої пропускної здатності. Фіг. 8 являє собою блок-схему, яка ілюструє приблизну безліч потоків для пакету режиму з малою затримкою. Фіг. 9 являє собою блок-схему, яка ілюструє інформацію, яка може обслуговуватися в терміналі доступу, для того щоб визначати, чи включений потік високої пропускної здатності в безліч потоків пакетів режиму з малою затримкою. Фіг. 10 являє собою блок-схему, яка ілюструє мережу доступу і безліч терміналів доступу в секторі. Фіг. 11 ілюструє приклад механізму, який може бути використаний для визначення повної доступної потужності для термінала доступу. Фіг. 12 являє собою блок-схему, яка ілюструє варіант здійснення, в якому щонайменше деякі з терміналів доступу в секторі включають в себе безліч потоків. Фіг. 13 являє собою блок-схему, яка ілюструє один спосіб, в якому термінал доступу може отримувати призначену поточну потужність для потоків в терміналі доступу. Фіг. 14 являє собою блок-схему, яка ілюструє біт зворотної активності, що передається з мережі доступу в термінал доступу в секторі. Фіг. 15 являє собою блок-схему, яка ілюструє інформацію, яка може обслуговуватися в терміналі доступу, для того, щоб визначати призначену поточну потужність для одного або більше потоків в терміналі доступу. Фіг. 16 являє собою функціональну схему, яка ілюструє приклад функціональних компонентів в терміналі доступу, які можуть бути використані для визначення оцінки біта зворотної активності і оцінки рівня поточного навантаження сектора. Фіг. 17 являє собою схему послідовності етапів, що ілюструє зразковий спосіб, призначений для визначення призначеної поточної потужності для потоку в терміналі доступу. Фіг. 18 являє собою блок-схему, яка ілюструє термінал доступу, що посилає повідомлення запиту в планувальник по мережі доступу. Фіг. 19 являє собою блок-схему, яка ілюструє інформацію, яка може обслуговуватися в терміналі доступу, для того, щоб термінал доступу визначав, коли посилати повідомлення запиту в мережу доступу. Фіг. 20 являє собою блок-схему, яка ілюструє приклад взаємодії між планувальником, що виконується в мережі доступу, і терміналами доступу в секторі. Фіг. 21 являє собою блок-схему, яка ілюструє інший приклад взаємодії між планувальником і терміналом доступу, що виконується в мережі доступу. Фіг. 22 являє собою блок-схему, яка ілюструє інший варіант здійснення повідомлення дозволу, яке передають з планувальника по мережі доступу в термінал доступу. Фіг. 23 являє собою блок-схему, яка ілюструє профіль потужності, який може бути запам'ятовуваний в терміналі доступу. Фіг. 24 являє собою блок-схему, яка ілюструє безліч умов передачі, які можуть бути запам'ятовувані в терміналі доступу. Фіг. 25 являє собою схему послідовності етапів, що ілюструє приклад способу, який може виконувати термінал доступу, для того, щоб визначати розмір корисного навантаження і рівень потужності для пакету; і Фіг. 26 являє собою функціональну схему, яка ілюструє варіант здійснення термінала доступу. Слово "зразковий" використовується в даній заявці, щоб означати "служить як приклад, окремий випадок або ілюстрація". Варіант здійснення, описаний в даній заявці як "зразковий", 3 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 не обов'язково повинен бути витлумачений як переважний або переважний відносно інших варіантів здійснення. Потрібно відмітити, що зразковий варіант здійснення наданий як зразок у всьому цьому обговоренні, однак альтернативні варіанти здійснення можуть містити різні аспекти, не виходячи за рамки об'єму даного винаходу. Конкретно, даний винаходу застосовний до систем обробки даних, систем безпровідного зв'язку, мобільних IP мереж і будь-яких інших систем, що вимагають приймати і обробляти безпровідні сигнали. Зразковий варіант здійснення використовує широкосмугову безпровідну систему зв'язку. Безпровідні системи зв'язку широко використовуються, щоб забезпечити різні типи зв'язку, такі як мова, дані і т. д. Ці системи можуть бути основані на множинному доступі з кодовим розділенням каналів (CDMA), множинному доступі з часовим розділенням каналів (TDMA) або деяких інших способах модуляції. Система CDMA надає певні переваги відносно інших типів систем, включаючи збільшену пропускну здатність системи. Безпровідна система зв'язку може бути сконструйована таким чином, щоб підтримувати один або більше стандартів, такі як "TIA/EIA/IS-95-B Mobile Station-Base Station Compatibiliti Standard for Dual-Mode Wideband Spread Spectrum Cellular System", що згадується в даному описі як стандарт IS-95, стандарт, запропонований консорціумом, який називається "3rd Generation Partnership Project" ("Проект партнерства 3-го покоління"), що згадується в даному описі як 3GPP, і втілений у безлічі документів, включаючи документи №№ 3GPP TS 25.211, 3GPP TS 25.212, 3GPP TS 25.213 і 3GPP TS 25.214, 3GPP TS 25.302; стандарт, що згадується в даному описі як стандарт W-CDMA, запропонований консорціумом, який називається "3rd Generation Partnership Project 2" ("Проект 2 партнерства 3-го покоління"), що згадується в даному описі як 3GPP2; і стандарт TR-45.5, що згадується в даному описі як стандарт cdma2000, який раніше називався IS-2000 МС. Стандарти, згадані вище, спеціально включені в даний опис як посилання. Системи і способи, описані в даній заявці, можуть бути використані з системами зв'язку з високою швидкістю передачі даних (ВШПД). Система зв'язку з ВШПД може бути сконструйована таким чином, щоб відповідати одному або більше стандартам, таких як "cdma2000 High Rate Packet Data Air Interfase Specification", 3GPP2 C.S0024, Version 1, March 2004, опублікованим консорціумом "Проект 2 партнерства 3-го покоління". Зміст згаданих вище стандартів включений в даний опис як посилання. Абонентська станція ВШПД, яка може бути згадана в даному описі як термінал доступу (AT, ТД), може бути мобільною або стаціонарною, і може взаємодіяти з однією або більше базовими станціями ВШПД. Термінал доступу передає і приймає пакети даних через один або більше приймачів-передавачів модемного пулу (МРТ, ПМП) в контролер базової станції ВШПД, який може бути згаданий в даному описі як контролер модемного пулу (МРС, КМП). Приймачіпередавачі модемного пулу і контролери модемного пулу є частинами мережі, яка називається мережею доступу. Мережа доступу передає пакети даних між безліччю терміналів доступу. Мережа доступу додатково може бути з'єднана з додатковими мережами поза мережею доступу, такими як корпоративна мережа інтранет або Інтернет, і може передавати пакети даних між кожним терміналом доступу і такими зовнішніми мережами. Термінал доступу, який встановив з'єднання активного каналу передачі потоку даних з одним або більше приймачівпередавачів модемного пулу, називається активним терміналом доступу, і згадується як такий, що знаходиться в стані передачі потоку даних. Термінал доступу, який знаходиться в процесі встановлення з'єднання активного каналу передачі потоку даних з одним або більше приймачами-передавачами модемного пулу, згадується як такий, що знаходиться в стані встановлення з'єднання. Термінал доступу може бути будь-яким пристроєм даних, який взаємодіє через безпровідний канал або через провідний канал, наприклад, з використанням волоконно-оптичних або коаксіальних кабелів. Термінал доступу додатково може бути будьяким з декількох типів пристроїв, що включають, але не обмежених перерахованим, РС-карту, компакт-флеш-пам'ять, зовнішній або внутрішній модем або безпровідний або провідний телефон наземного зв'язку. Канал зв'язку, через який термінал доступу посилає сигнали в приймач-передавач модемного пулу, називається зворотним каналом. Канал зв'язку, через який приймач-передавач модемного пулу посилає сигнали в термінал доступу, називається прямим каналом. Фіг. 1 ілюструє приклад системи 100 зв'язку, яка підтримує декілька користувачів і може реалізовувати щонайменше деякі аспекти варіантів здійснення, обговорених в даній заявці. Будь-які з множини алгоритмів і способів можуть бути використані, щоб планувати передачі в системі 100. Система 100 забезпечує обмін даними для декількох чарунок 102A-102G, кожну з яких обслуговує відповідна базова станція 104A-104G, відповідно. У зразковому варіанті 4 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 здійснення деякі з базових станцій 104 мають множину приймальних антен, а інші мають тільки одну приймальну антену. Подібним чином деякі з базових станцій 104 мають множину передавальних антен, а інші мають єдину передавальну антену. Немає ніяких обмежень на комбінації передавальних антен і приймальних антен. Отже, можливо для базової станції 104 мати множину передавальних антен і одну приймальну антену або мати множину приймальних антен і одну передавальну антену, або мати по одній передавальній і приймальній антені або множину передавальних і приймальних антен. Віддалені станції 106 в зоні обслуговування можуть бути нерухомими (або стаціонарними) або мобільними. Як зображено на фіг. 1, різні віддалені станції 106 розподілені по всій системі. Кожна віддалена станція 106 взаємодіє щонайменше з однією, а, можливо, з більше базовими станціями 104 по прямому каналу і зворотному каналу в будь-який даний момент, в залежності, наприклад, від того, чи використана технологія "м'якої передачі обслуговування", або, термінал сконструйований і функціонує таким чином, щоб приймати (одночасно або послідовно) безліч передач від множини базових станцій. Технологія "м'якої передачі обслуговування" в системах зв'язку CDMA широко відома в даній галузі техніки і детально описана в патенті США № 5,101,501, озаглавленому "Спосіб і система для забезпечення м'якої передачі обслуговування в стільниковій телефонній системі CDMA", права на який належать власнику даного винаходу. Прямий канал стосується передачі з базової станції 104 у віддалену станцію 106, а зворотний канал стосується передачі з віддаленої станції 106 в базову станцію 104. У зразковому варіанті здійснення деякі з віддалених станцій 106 мають множину приймальних антен, а інші мають тільки одну приймальну антену. На фіг. 1 базова станція 104А передає дані у віддалені станції 106А і 106J по прямому каналу, базова станція 104В передає дані у віддалені станції 106В і 106J, базова станція 104С передає дані у віддалену станцію 106С і т. д. У системі зв'язку з високою швидкістю передачі даних (ВШПД) базову станцію іноді згадують як мережу доступу (AN, МД), а віддалену станцію іноді згадують як термінал доступу (ТД). Фіг. 2 ілюструє МД 204 і ТД 206 в системі зв'язку ВШПД. ТД 206 знаходиться в стані безпровідного зв'язку з МД 204. Як указано раніше, зворотний канал стосується передач з ТД 206 в МД 204. Зворотний канал 208 передачі потоку даних зображений на фіг. 2. Зворотний канал 208 передачі потоку даних є частиною зворотного каналу, який передає інформацію з конкретного ТД 206 в МД 204. Звичайно, зворотний канал може включати в себе інші канали додатково до зворотного каналу 208 передачі потоку даних. Також прямий канал може включати в себе множину каналів, включаючи пілот-канал. Функції, що виконуються за допомогою ТД 206, можуть бути організовані як стек рівнів. Фіг. 3 ілюструє стек рівнів в ТД 306. Серед рівнів є рівень 308 керування доступом до середовища передачі даних (КДСПД). Більш високі рівні 310 розташовані вище за рівень 308 КДСПД. Рівень 308 КДСПД пропонує певні послуги в більш високі рівні 310, включаючи послуги, які відносять до роботи зворотного каналу 208 передачі потоку даних. Рівень 208 КДСПД включає в себе реалізацію протоколу 314 КДСПД зворотного каналу передачі потоку даних (RTC, ЗКППД). Протокол 314 КДСПД ЗКППД забезпечує процедури, що виконуються за допомогою ТД 306, щоб передавати, і за допомогою МД 204, щоб приймати по зворотному каналу 208 передачі потоку даних. Фізичний рівень 312 розташований нижче за рівень 308 КДСПД. Рівень 308 КДСПД запитує певні послуги з фізичного рівня 312. Ці послуги стосуються фізичної передачі пакетів в МД 204. Фіг. 4 ілюструє приклад взаємодії між високими рівнями 410 в ТД 406, рівнем 408 КДСПД і фізичним рівнем 412. Як зображено, рівень 408 КДСПД приймає один або більше потоків 416 з високих рівнів 410. Потік 416 є потоком даних. Звичайно потік 416 відповідає конкретному додатку, такому як передача мови через IP (VoIP), відеотелефонія, протокол передачі файлів (FTP), ігри і т. д. Дані з потоків 416 в ТД 406 передають в МД 204 в пакетах. Відповідно до протоколу 414 КДСПД ЗКППД рівень КДСПД визначає множину 418 потоків для кожного пакету. Іноді множина потоків 416 в ТД 406 має дані для передачі в один і той же час. Пакет може включати в себе дані більш ніж з одного потоку 416. Однак іноді може бути один або більше потоків 416 в ТД 406, які мають дані для передачі, але вони не включені в пакет. Множина 418 потоків пакету вказує потоки 416 в ТД 406, які повинні бути включені в пакет. Зразкові способи, призначені для визначення множини потоків 418 пакету, будуть описані нижче. Рівень 408 КДСПД також визначає розмір 420 корисного навантаження кожного пакету. Розмір 420 корисного навантаження пакету вказує, скільки даних з множини 418 потоків включені в пакет. 5 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 Рівень 408 КДСПД також визначає рівень 422 потужності пакету. У деяких варіантах здійснення рівень 422 потужності пакету визначають відносно рівня потужності зворотного пілот-каналу. Для кожного пакету, який передають в МД 204, рівень 408 КДСПД передає множину 418 потоків, що включаються в пакет, розмір 420 корисного навантаження пакету і рівень 422 потужності пакету в фізичний рівень 412. Потім фізичний рівень виконує передачу пакету в МД 204 відповідно до інформації, наданої за допомогою рівня 308 КДСПД. Фіг. 5А і 5В ілюструють пакети 524, що передаються з ТД 506 в МД 504. Пакет 524 може бути переданий в одному з декількох можливих режимів передачі. Наприклад, в деяких варіантах здійснення є два можливих режими передачі, режим передачі з високою пропускною здатністю і режим передачі з малою затримкою. Фіг. 5А ілюструє пакет 524а режиму високої пропускної здатності (тобто пакет 524а, який передають в режимі з високою пропускною здатністю), що передається в МД 504. Фіг. 5В ілюструє пакет 524b режиму малої затримки (тобто пакет 524b, який передають в режимі з малою затримкою), що передається в МД 504. Пакет 524b режиму малої затримки передають на більш високому рівні 422 потужності, ніж пакет 524 режиму високої пропускної здатності одного і того ж розміру пакету. Отже, ймовірно, що пакет 524b режиму малої затримки надійде швидше в МД 504, ніж пакет 524 режиму високої пропускної здатності. Однак пакет 524Ь режиму малої затримки викликає велике навантаження на систему 100, ніж пакет 524 режиму високої пропускної здатності. Фіг. 6 ілюструє різні типи потоків 616, які можуть існувати в ТД 606. У деяких варіантах здійснення кожний потік 616 в ТД 606 пов'язаний з конкретним режимом передачі. Там, де можливі режими передачі є режимом передачі з високою пропускною здатністю і режимом передачі з малою затримкою, ТД 606 може включати в себе один або більше потоків 616а високої пропускної здатності і/або один або більше потоків 616b малої затримки. Переважно, щоб потік високої пропускної здатності 616а передавався в пакеті 524а високої пропускної здатності. Переважно, щоб потік 616b малої затримки передавався в пакеті 524b малої затримки. Фіг. 7 ілюструє приклад множини 718 потоків для пакету 524а режиму високої пропускної здатності. У деяких варіантах здійснення пакет 724а передають в режимі з високою пропускною здатністю, якщо всі потоки 716, які мають дані для передачі, є потоками 716а високої пропускної здатності. Таким чином, в деяких варіантах здійснення множина 718 потоків в пакеті 524а режиму високої пропускної здатності включає в себе тільки потоки 716а високої пропускної здатності. Як альтернатива, потоки 616b малої затримки можуть бути включені в пакети 724а режиму високої пропускної здатності на розсуд ТД 606. Одним прикладом причини цього є випадок, коли потік 616b малої затримки не отримує достатньої пропускної здатності. Наприклад, могло б бути виявлено, що створюється черга потоків 616b малої затримки. Потік можезбільшити свою пропускну здатність за допомогою використання замість цього режиму з високою пропускною здатністю за рахунок збільшення затримки. Фіг. 8 ілюструє приклад множини 818 потоків для пакетів 824b режиму малої затримки. У деяких варіантах здійснення, якщо є щонайменше один потік 616b малої затримки, який має дані для передачі, тоді пакет 824b передають в режимі з малою затримкою. Безліч 818 потоків в пакеті 824b режиму малої затримки включає в себе кожний потік 616b малої затримки, який має дані для передачі. Один або більше потоків 816а високої пропускної здатності, які мають дані для передачі, також можуть бути включені в безліч 818 потоків. Однак ні один, ні більша кількість потоків 816а високої пропускної здатності, які мають дані для передачі, не можуть бути включені в множину 818 потоків. Фіг. 9 ілюструє інформацію, яка може обслуговуватися в ТД 906, для визначення того, чи включений потік 916а високої пропускної здатності в множину 818 потоків пакету 824b малої затримки. Кожний потік 916а високої пропускної здатності в ТД 906 має певну кількість даних 926, доступних для передачі. Також може бути визначений поріг 928 об'єднання для кожного потоку 916а високої пропускної здатності в ТД 906. Крім того, поріг 928 об'єднання може бути визначений для ТД 906 загалом. Нарешті, об'єднання потоків високої пропускної здатності може відбуватися, коли оцінка рівня навантаження сектора менша, ніж величина порога. (Як визначають оцінку рівня навантаження сектора буде обговорено нижче). Тобто, коли сектор навантажений дуже слабо, втрати ефективності об'єднання є незначними, і допустиме інтенсивне використання. У деяких варіантах здійснення потік 916а високої пропускної здатності включають в пакет 524b малої затримки, якщо задовольняється одна з двох умов. Перша умова полягає в тому, що сума даних 926, які передаються для всіх потоків 916а високої пропускної здатності в ТД 906 перевищує поріг 930 об'єднання, який визначений для ТД 906. Друга умова полягає в тому, що 6 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 сума даних 926, які передаються, потоку 916а високої пропускної здатності перевищує поріг 928 об'єднання, який визначений для потоку 916а високої пропускної здатності. Перша умова стосується передачі потужності від пакетів 824b режиму малої затримки до пакетів 724а режиму високої пропускної здатності. Якщо потоки 916а високої пропускної здатності не включені в пакети 824b режиму малої затримки, дані з потоків 916а високої пропускної здатності створюються доти, поки є дані, доступні для передачі щонайменше з одного потоку 816b малої затримки. Якщо дозволено нагромаджувати дуже багато даних з потоків 916а високої пропускної здатності, тоді при наступній передачі пакету 724а режиму високої пропускної здатності, може статися недопустимо різкий перепад потужності від останнього пакету 824b малої затримки в пакет 724а режиму високої пропускної здатності. Отже, відповідно до першої умови, коли кількість даних 926, які передаються, з потоків 916а високої пропускної здатності в ТД 906 перевищує певну величину (визначену за допомогою порога 930 об'єднання), "об'єднання" даних з потоків 916а високої пропускної здатності в пакети 824b режиму низької затримки дозволене. Друга умова стосується вимог якості обслуговування (QOS, ЯО) для потоків 916а високої пропускної здатності в ТД 906. Якщо поріг 928 об'єднання для потоку 916а високої пропускної здатності встановлений на дуже велику величину, це означає, що потік 916а високої пропускної здатності є рідким, навіть якщо він включений в пакет 824b режиму малої затримки. Отже, такий потік 916а високої пропускної здатності може зазнавати затримки передачі, оскільки його не передають кожен раз, коли є щонайменше один потік 816b малої затримки з даними для передачі. Навпаки, якщо поріг 928 об'єднання для потоку 916а високої пропускної здатності встановлений на дуже малу величину, це означає, що потік 916а високої пропускної здатності майже завжди включений в пакет 824b малої затримки. Отже, такі потоки 916 високої пропускної здатності можуть зазнавати дуже малу затримку передачі. Однак такі потоки 916а високої пропускної здатності використовують більше ресурсів сектора, щоб передавати свої дані. Переважно в деяких варіантах здійснення поріг 928 об'єднання для деяких потоків 916а високої пропускної здатності в ТД 906 може бути встановлений на дуже велику величину, в той час як поріг 928 об'єднання для деяких інших потоків 916а високої пропускної здатності в ТД 906 може бути встановлений на дуже малий поріг 928 об'єднання. Такий задум є переважним, оскільки деякі типи потоків 916а високої пропускної здатності можуть мати суворі вимоги ЯО, в той час як інші можуть не мати таких вимог. Прикладом потоку 916, який має суворі вимоги ЯО, і який може бути переданий в режимі з високою пропускною здатністю, є відео в реальному часі. Відео в реальному часі має високі вимоги до пропускної здатності, що може зробити його неефективним для передачі в режимі з малою затримкою. Однак довільні затримки передачі небажані для відео реального часу. Прикладом потоку 916, який не має суворих вимог затримки ЯО, і який може бути переданий в режимі з високою пропускною здатністю є потік 916 найкращої спроби. Фіг. 10 ілюструє МД 1004 і множину ТД 1006 в секторі 1032. Сектор 1032 є географічною областю, в якій сигнали з МД 1004 можуть бути прийняті за допомогою ТД 1006, і навпаки. Однією властивістю деяких безпровідних систем зв'язку, таких як системи на основі множинної передачі з кодовим розділенням каналів (CDM) є те, що передачі заважають одна одній. Отже, щоб гарантувати, що немає дуже великої перешкоди між ТД 1006 в одному і тому ж секторі 1032, існує обмежена величина потужності, що приймається в МД 1004, яку можуть спільно використовувати ТД 1006. Щоб гарантувати, що ТД 1006 залишаться в цій межі, певна величина потужності 1034 існує для кожного ТД 1006 в секторі 1032 для передачі по зворотному каналу 208 передачі потоку даних. Кожний ТД 1006 встановлює рівень 422 потужності пакетів 524, які він передає по зворотному каналу 208 передачі потоку даних таким чином, щоб він не перевищував його повну доступну потужність 1034. Рівень 1034 потужності, який розподіляється в ТД 1006, може не бути точно рівний рівню 422 потужності, який ТД 1006 використовує для передачі пакетів 524 по зворотному каналу 208 передачі потоку даних. Наприклад, в деяких варіантах здійснення є множина дискретних рівнів потужності, які ТД 1006 вибирає з визначення рівня 422 потужності пакету 524. Повна доступна потужність 1034 для ТД 1006 може точно не дорівнювати будь-якому з дискретних рівнів потужності. Повна доступна потужність 1034, яка не використовується в будь-який заданий момент часу, допустима для накопичення, з тим, щоб вона могла бути використана в наступний момент часу. Отже, в деяких варіантах здійснення, повна доступна потужність 1034 для ТД 1006 (приблизно) дорівнює призначеній поточній потужності 1034а плюс щонайменше деяка частина призначеної накопиченої потужності 1034b. ТД 1006 визначає рівень 422 потужності пакету 524 таким чином, щоб він не перевищував повної доступної потужності 1034 для ТД 1006. 7 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 Повна доступна потужність 1034 для ТД 1006 не завжди може бути рівна призначеній поточній потужності 1034а ТД 1006 плюс призначена накопичена потужність 1034b ТД 1006. У деяких варіантах здійснення повна доступна потужність 1034 ТД 1006 може бути обмежена максимально призначеною потужністю 1034с. Максимально призначена потужність 1034с для ТД 1006 може бути рівна призначеній поточній потужності 1034а для ТД 1006, помноженій на деякий обмежувальний коефіцієнт. Наприклад, якщо обмежувальний коефіцієнт дорівнює двом, тоді максимальна призначена потужність 1034с ТД 1006 дорівнює її подвоєній призначеній поточній потужності 1034а. У деяких варіантах здійснення обмежувальний коефіцієнт є функцією призначеної поточної потужності 1034а для ТД 1006. Забезпечення максимальної призначеної потужності 1034 для ТД може обмежити величину "пульсацій, допустимих передач ТД 1006. Наприклад, може трапитися, що ТД 1006 не має даних для передачі протягом певного періоду часу. Протягом цього періоду часу можуть продовжувати призначати потужність в ТД 1006. Оскільки даних для передачі немає, призначена потужність накопичується. У деякий момент часу ТД 1006 може раптово мати відносно велику кількість даних для передачі. У цей момент часу призначена накопичена потужність 1034b може бути відносно великою. Якби ТД 1006 було б дозволено використовувати всю призначену накопичену потужність 1034b, тоді потужність 422 ТД 1006, яка передається, могла б зазнавати раптове швидке збільшення. Однак, якщо потужність 422 ТД 1006, яка передається, збільшується дуже швидко, це може впливати на стабільність системи 100. Таким чином, максимально призначена потужність 1034с може бути забезпечена для ТД 100, щоб обмежити повну доступну потужність 1034 ТД 1006 при обставинах, подібних до цих. Потрібно помітити, що призначення накопиченої потужності 1034b є як і раніше доступним, але її використання розподіляється між великим числом пакетів, коли максимально призначена потужність 1034 обмежена. Фіг. 11 ілюструє зразковий механізм, який може бути використаний для визначення повної доступної потужності 1034 для ТД 206. Механізм включає в себе використання віртуального "накопичувача" 1136. З періодичними інтервалами призначену нову поточну потужність 1034а додають в накопичувач 1136. Також з періодичними інтервалами рівень 422 потужності пакетів 524, що передаються за допомогою ТД 206, виходить з накопичувача 1136. Величина, на яку призначена поточна потужність 1034 перевищує рівень 422 потужності пакетів, є призначеною накопиченою потужністю 1034b. Призначена накопичена потужність 1034b залишається в накопичувачі 1136 доти, поки вона не буде використана. Повна доступна 1034 потужність за вирахуванням призначеної поточної потужності 1034а є повною потенційною витратою з накопичувача 1136. ТД 1006 гарантує, що рівень 422 потужності пакетів 524, які він передає, не перевищує повну доступну потужність для ТД 1006. Як указано раніше, при певних обставинах повна доступна потужність 1034 менша, ніж сума призначеної поточної потужності 1034а і призначеної накопиченої потужності 1034b. Наприклад, повна доступна потужність 1034 може бути обмежена призначеною максимальною потужністю 1034с. Призначена накопичена потужність 1034b може бути обмежена рівнем 1135 насичення. У деяких варіантах здійснення рівень 1135 насичення є функцією кількості часу, яка дозволена ТД, щоб використати свою призначену максимальну потужність 1034с. Фіг. 12 ілюструє варіант здійснення, в якому щонайменше деякі з ТД 1206 в секторі 1232 включають в себе множину потоків 1216. У такому варіанті здійснення окрема величина доступної потужності 1238 може бути визначена для кожного потоку 1216 в ТД 1206. Доступна потужність 1238 для потоку 1216 в ТД 1206 може бути визначена відповідно до способів, описаних раніше в зв'язку з фіг. 10 - фіг. 11. Більш конкретно, повна доступна потужність 1238 для потоку 1216 може включати в себе призначену поточну потужність 1238а для потоку 1216 плюс щонайменше деяку частину призначеної поточної потужності 1238b для потоку 1216. Крім того, повна доступна потужність 1238 для потоку 1216 може бути обмежена максимально призначеною потужністю 1238с для потоку 1216. Окремий механізм накопичувача, такий як механізм, зображений на фіг. 11, може бути підтриманий для кожного потоку 1216, для того щоб визначити повну доступну потужність 1238 для кожного потоку 1216. Повна доступна потужність 1238 для ТД 1206 може бути визначена за допомогою підсумовування повної доступної потужності 1238 для різних потоків 1216 в ТД 1206. Далі представлений математичний опис різних формул і алгоритмів, які можуть бути використані при визначенні повної доступної потужності 1238 для потоку 1216 в ТД 1206. У рівняннях, описаних нижче, повну доступну потужність 1238 для кожного потоку і в ТД 1206 визначають один раз в кожному підкадрі. (У деяких варіантах здійснення підкадр дорівнює 8 UA 100889 C2 чотирьом інтервалам часу, а інтервал часу дорівнює 5/3 мсек). Повна доступна потужність 1238 згадана в рівняннях як PotentialT2Poutflow. Повна доступна потужність 1238 для потоку і, що передається в пакеті 524а режиму високої пропускної здатності, може бути виражена як: PotentialT 2POutflow i,HC 5 10 15 20 25 30 35 (1 Allocation Stagger r ) BucketLeve li,n T2PInflow , (1) n i,n max 0,min 4 BucketFact or (T2PInflow i,n ,FRAB i,n ) T2PInflow i,n . Повна доступна потужність 1238 для потоку і, що передається в пакеті 524а малої затримки, може бути виражена як: PotentialT 2POutflow i,HC (1 Allocation Stagger r ) BucketLeve li,n T2PInflow , (2) n i,n max 0,min 2 BucketFact or (T2PInflow i,n ,FRAB i,n ) T2PInflow i,n . BucketLeveli, n - призначена накопичена потужність 1238b для потоку і в підкадрі n… T2Pinflow - призначена поточна потужність 1238а для потоку і в підкадрі n. BucketFactor(T2Pinflowi, n, FRABi, n) T2Pinflowi, n - призначена максимальна потужність 1238с для потоку і в підкадрі n. BucketFactor(T2Pinflowi, n, FRABi, n) - функція, призначена для визначення коефіцієнта обмеження для повної доступної потужності 1238, тобто коефіцієнта, на який повній доступній потужності 1238 для потоку і в підкадрі n дозволено перевищувати призначення 1238а поточної потужності для потоку і в підкадрі n. FRABi, n - оцінка рівня навантаження сектора 1232, і буде обговорена більш детально нижче. AllocationStagger амплітуда випадкового члена рівняння, який розмиває рівні призначення, щоб виключити проблеми синхронізації, і rn - дійсне випадкове число рівномірно розподілене в діапазоні [-1,1]. Призначена накопичена потужність 1238b для потоку і в підкадрі n+1 може бути виражена як: BucketLeve li,n 1 (3) min BucketLeve li,n 1 T2PInflow i,n T2POutflow i,n ,BucketLeve lSat i,n 1 . T2Poutflowi, n - частина потужності 422, яка передається, що пропорційно розподілена в потік і в підкадрі n. Приклад рівняння для T2Poutflowi, n надане нижче. BucketLevelSati, n+1 рівень 1135 насичення для призначеної накопиченої потужності 1238b для потоку і в підкадрі n+1. Зразкове рівняння для BucketLevelSati, n+1 надане нижче. T2Poutflowi, n може бути виражена як: di,n T2POutflow i,n SumPayload T T2Pn (4) n . У рівнянні 4 di, n - кількість даних з потоку і, який включений в підпакет, який передають протягом підкадру n. (Підпакет - це частина пакету, яку передають протягом підкадру). SumPayloadn сума di, n. TT2Pn - рівень 422 потужності підпакету, який передають протягом підкадру n. BucketLevelSati, n+1 може бути виражений як: BucketLeve lSat i,n 1 (5) BurstDurat ionFactor i BucketFact or T2PInflow i,n ,FRAB i,n T2PInflow i,n . BurstDurationFactori - обмеження на тривалість часу, коли потік і дозволено передавати на призначеній максимальній потужності 1238с. Фіг. 13 ілюструє один спосіб, в якому ТД 1306 може отримувати призначену поточну потужність 1338а для потоків 1316 в ТД 1306. Як зображено, ТД 1306 може приймати повідомлення 1342 дозволу з планувальника 1340, який виконується в МД 1304. Повідомлення 1342 дозволу може включати в себе дозвіл 1374 призначеної поточної потужності для деяких або всіх потоків 1316 в ТД 1306. Для кожного прийнятого дозволу 1374 призначеної поточної потужності ТД 1306 встановлює призначену поточну потужність 1338а для відповідного потоку, що дорівнює дозволу 1374 призначеної поточної потужності. У деяких варіантах здійснення отримання призначеної поточної потужності 1338а є двоетапним процесом. Перший етап включає в себе визначення того, що, чи прийнятий дозвіл 1374 призначеної поточної потужності для потоку з МД 1304. Якщо ні, тоді ТД 1306 автономно 9 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 визначає призначену поточну потужність 1338а для потоку 1216. Інакше кажучи, ТД 1306 визначає призначену поточну потужність 1338а для потоку 1216 без втручання з планувальника 1340. Наступне обговорення стосується зразкових способів для ТД 1306, щоб автономно визначати призначену поточну потужність 1338а для одного або більше потоків 1316 в ТД 1306. Фіг. 14 ілюструє біт зворотної активності (RAB, БЗА) 1444, що передається з МД 1404 в ТД 1406 в секторі 1432. БЗА 1444 є вказівкою перевантаження. БЗА 1444 може бути однією з двох величин, першою величиною (наприклад, +1), яка вказує, що сектор 1432 в даний момент зайнятий, або другою величиною (наприклад, -1), яка вказує, що сектор 1432 в даний момент вільний. Як буде пояснено нижче, БЗА може бути використаний, щоб визначати призначену поточну потужність 1338а для потоків 1216 в ТД 1206. Фіг. 15 ілюструє інформацію, яка може обслуговуватися в ТД 1506, для того щоб визначати призначену поточну потужність 1338а для одного або більше потоків в ТД 1506. У проілюстрованому варіанті здійснення кожний потік 1516 пов'язаний з "швидкою" оцінкою БЗА 1444. Ця швидка оцінка буде згадана в даному описі як QRAB, ББЗА 1546. Приклад способу, призначеного для визначення ББЗА 1546, буде описаний нижче. Кожний потік 1516 також пов'язаний з оцінкою тривалого рівня навантаження сектора 1232, згаданого в даному описі як FRAB, ФБЗА 1548 (що означає "відфільтрований" БЗА 1444). ФБЗА є дійсним числом, яке знаходиться десь між двома можливими величинами БЗА 1444. Чим ближче ФБЗА 1548 підходить до величини БЗА 1444, яка вказує, що сектор 1432 зайнятий, тим більше завантаженим є сектор 1432. Навпаки, чим ближче ФБЗА підходить до величини БЗА 1444, яка вказує, що сектор 1432 вільний, тим менше завантаженими є сектор 1432. Приклад способу, призначеного для визначення ФБЗА 1548, буде описаний нижче. Кожний потік також пов'язаний з лінійно-зростаючою функцією 1550 і лінійно-спадною функцією 1552. Лінійно-зростаюча функція 1550 і лінійно-спадна функція 1552, пов'язані з конкретним потоком 1516, є функціями призначеної поточної потужності 1238а для потоку 1516. Лінійно-зростаючу функцію 1550, пов'язану з потоком 1516, використовують для визначення збільшення призначеної поточної потужності 1238а для потоку 1516. Навпаки, лінійно-спадну функцію 1552, пов'язану з потоком 1516, використовують для визначення зменшення призначеної поточної потужності 1238а для потоку 1516. У деяких варіантах здійснення, як лінійно-зростаюча функція 1550, так і лінійно-спадна функція 1552 залежать від величини ФБЗА 1548 і призначеної поточної потужності 1238а для потоку 1516. Лінійно-зростаючу функцію 1550 і лінійно-спадну функцію 1552 визначають для кожного потоку 1516 в мережі, і вони є завантажуваними з МД 1404, керуючої ТД 1506 потоку. Лінійнозростаюча функція 1550 і лінійно-спадна функція 1552 мають призначену поточну потужність 1238а потоку як їх аргумент. Лінійно-зростаюча функція 1550 іноді буде згадана в даному описі як gu, а лінійно-спадна функція 1552 іноді буде згадана в даному описі як gd. Заявники згадують відношення gu/gd (також функція призначеної поточної потужності 1238а) як функцію потреби. Можна продемонструвати, що алгоритм RLMac, який залежить від даних і доступності потужності термінала доступу, сходиться до призначеної поточної потужності 1238 для кожного потоку 1516, таким чином, що всі величини функції потреби потоків рівні при взятті при їх призначенні потоку. Використовуючи цей факт, за допомогою ретельного складання функції потреби потоків можна отримати те ж саме загальне відображення компонування потоків і вимоги призначення ресурсів, що і ті, які досягаються за допомогою централізованого планувальника. Але спосіб функції потреби досягає можливості загального планування з мінімальною передачею керуючих сигналів і повністю децентралізованим способом. Фіг. 16 являє собою блок-схему, яка ілюструє зразкові функціональні компоненти в ТД 1606, який може бути використаний для визначення ББЗА 1646 і ФБЗА 1648. Як зображено, ТД 1606 може включати в себе компонент 1654 демодуляції БЗА, перетворювач 1656, перший і другий однополюсні фільтри 1658, 1660 IIR, НІХ (нескінченна імпульсна характеристика) і обмежувальний пристрій 1662. БЗА 1644 передає з МД 1604 в ТД 1606 через канал 1664 зв'язку. Компонент 1654 демодуляції БЗА виконує демодуляцію прийнятого сигналу з використанням стандартних способів, які відомі фахівцям в даній галузі техніки. Компонент 1654 демодуляції БЗА виводить коефіцієнт логарифмічної імовірності (LLR, КЛІ) 1666. Перетворювач бере КЛІ 1666 як вхідний сигнал і перетворює КЛІ 1666 у величину, що попадає в інтервал між можливими величинами БЗА 1644 (наприклад, +1 і -1), яка є оцінкою переданого БЗА для цього інтервалу часу. Вихідний сигнал перетворювача 1656 подають в перший однополюсний фільтр 1658 НІХ. Перший фільтр 1658 НІХ має сталу часу ts. Вихідний сигнал першого фільтра 1658 НІХ подають в обмежувальний пристрій 1662. Обмежувальний пристрій 1662 перетворює вихідний сигнал першого фільтра 1658 НІХ в одну з двох можливих величин, відповідних двом можливим 10 UA 100889 C2 5 10 15 20 25 30 35 40 45 величинам БЗА 1644. Наприклад, якщо БЗА 1644 було або -1, або +1, тоді обмежувальний пристрій 1662 перетворює вихідний сигнал першого фільтра 1658 НІХ або в -1, або в +1. Вихідним сигналом обмежувального пристрою 1662 є ББЗА 1646. Сталу часу ts вибирають таким чином, щоб ББЗА 1646 представляв оцінку того, чому дорівнює поточна величина БЗА 1644, переданого з МД 1604. Зразкова величина для сталої часу ts дорівнює чотирьом інтервалам часу. Вихідний сигнал перетворювача 1556 також подають у другий однополюсний фільтр 1660 НІХ, що має сталу часу t1. Вихідним сигналом другого фільтра 1660 НІХ є ФБЗА 1648. Стала часу t1 значно більша, ніж стала часу ts. Зразкова величина для сталої часу t1 дорівнює 384 інтервалам часу. Вихідний сигнал другого фільтра 1660 НІХ не подають в обмежувальний пристрій. Отже, як описано вище, ФБЗА 1648 є дійсним числом, яке знаходиться десь в інтервалі між першою величиною БЗА 1644, яка вказує, що сектор 1432 зайнятий, і другою величиною БЗА 1644, яка вказує, що сектор 1432 вільний. Фіг. 17 ілюструє зразковий спосіб 1700, призначений для визначення призначеної поточної потужності 1238а для потоку 1216 в ТД 1206. Етап 1702 способу 1700 включає в себе визначення величини ББЗА 1546, який пов'язаний з потоком 1216. На етапі 1704 визначають, чи дорівнює ББЗА 1546 величині зайнятого стану (тобто величині, яка вказує, що сектор 1432 в даний момент зайнятий). Якщо ББЗА 1546 дорівнює величині зайнятого стану, тоді на етапі 1706 зменшують призначену поточну потужність 1238, тобто призначена поточна потужність 1238 для потоку 1216 в момент часу n менша, ніж призначена поточна потужність 1238 для потоку 1216 в момент часу n-1. Величина зменшення може бути обчислена з використанням лінійно-спадної функції 1552, яка визначена для потоку 1216. Якщо ББЗА 1546 дорівнює величині вільного стану, тоді на етапі 1708 збільшують призначену поточну потужність 1238, тобто призначена поточна потужність 1238 для потоку 1216 протягом поточного інтервалу часу більша, ніж призначена поточна потужність 1238 для потоку 1216 протягом самого недавнього інтервалу часу. Величина збільшення може бути обчислена з використанням лінійно-зростаючої функції 1550, яка визначена для потоку 1216. Лінійно-зростаюча функція 1550 і лінійно-спадна функція 1552 є функціями призначеної поточної потужності 1238а, і потенційно є різними для кожного потоку 1516 (що завантажується за допомогою МД 1404). Таким чином, отримують встановлення відмінностей ЯО на потік за допомогою автономного призначення. Також значення лінійної функції може змінюватися з ФБЗА 1548, означаючи, що динаміка лінійності зміни може змінюватися з навантаженням, що дає можливість більш швидкої збіжності до фіксованої точки при менш навантажених станах. Коли призначену поточну потужність 1238а збільшують, величина збільшення може бути виражена як: T2PInflow i,n (6) 1 T2PUp i (10 log10 T2PInflow i,n 1 PilotStren gth i PilotStren gth n,s ,FRAB n ) . Коли призначену поточну потужність 1238а зменшують, величина збільшення може бути виражена як: T2PInflow i,n (7) 1 T2PDn i (10 log10 T2PInflow i,n 1 PilotStren gth i PilotStren gth n,s ,FRAB n ) . T2PUpi - лінійно-зростаюча функція 1550 для потоку і. T2Pdpi - лінійно-спадна функція 1552 для потоку і. PilotStrengthn, s - показник потужності пілот-сигналу обслуговуючого сектора відносно потужності пілот-сигналів інших секторів. У деяких варіантах здійснення - це відношення потужності пілот-сигналу FL обслуговуючого сектора до потужності пілот-сигналів інших секторів. PilotStrengthi - функція, що перетворює інтенсивність пілот-сигналу в поправку в аргументі лінійної функції, і є завантажуваною з МД. Таким чином, пріоритет потоків в ТД можна регулювати на основі місцеположення ТД в мережі, як виміряного за допомогою змінної PilotStrengthn, s. Призначена поточна потужність 1238 може бути виражена як: 1 T2PInflow i,n 1 T2PInflow i,n 1 T2PFilterTC (8) 1 T2POutflow i,n 1 T2PInflow i,n T2PFilterTC . Як видно з приведених вище рівнянь, коли досягнутий рівень 1135 насичення і лінійну зміну встановлено в нуль, призначена поточна потужність 1238 затухає по експоненту. Це враховує 11 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлення величини призначеної поточної потужності 1238а для джерел нерівномірної передачі потоку даних, для якого час встановлення повинен бути більшим, ніж звичайний час між двома послідовними пакетами. У деяких варіантах здійснення величину ББЗА 1546 оцінюють для кожного сектора в активній множині ТД 1206. Якщо ББЗА дорівнює зайнятому стану для будь-якого з секторів в активній множині ТД, тоді зменшують призначену поточну потужність 1238а. Якщо ББЗА дорівнює вільному стану для будь-якого з секторів в активній множині ТД, тоді збільшують призначену поточну потужність 1238а. У альтернативних варіантах здійснення може бути визначений інший параметр BBЗAps, ББЗАпс. Для ББЗАпс беруть до уваги виміряну інтенсивність пілот-сигналу. (Інтенсивність пілот-сигналу є показником потужності пілот-сигналу обслуговуючого сектора відносно потужності пілот-сигналів інших секторів). У деяких варіантах здійснення - це відношення потужності пілот-сигналу FL обслуговуючого сектора до потужності пілот-сигналів інших секторів. ББЗАпс встановлюють у величину зайнятого стану, якщо ББЗА дорівнює зайнятому стану для сектора s, який задовольняє одній або більше з наступних умов: (1) сектор s є обслуговуючим сектором прямої лінії зв'язку; (2) біта DRCLock з сектора s розблокований, a PilotStrengthn, s сектора s більше, ніж величина порога; (3) біта DRCLock з сектора s заблокований, a PilotStrengthn, s сектора s більша, ніж величина порога. У іншому випадку ББЗАпс встановлюють у величину вільного стану. У варіантах здійснення, в яких визначений ББЗАпс, призначена поточна потужність 1238 може бути збільшена, коли ББЗАпс дорівнює вільному стану, і може бути зменшено, коли ББЗАпс дорівнює зайнятому стану. Фіг. 18 ілюструє ТД 1806, що посилає повідомлення 1866 запиту в планувальник 1840 в МД 1804. Фіг. 18 також ілюструє планувальник, що посилає повідомлення 1842 дозволу в ТД 1806. У деяких варіантах здійснення планувальник 1840 може посилати повідомлення 1842 дозволу в ТД 1806 зі своєї власної ініціативи. Як альтернатива, планувальник 1840 може посилати повідомлення 1842 дозволу в ТД 1806 у відповідь на повідомлення 1866 запиту, яке посилають за допомогою ТД 1806. Повідомлення 1866 запиту містить інформацію в місці заголовка про потужність ТД, а також інформацію про довжину черги на потік. Фіг. 19 ілюструє інформацію, яка може обслуговуватися в ТД 1906, для того щоб для ТД 1906 визначати, коли посилати повідомлення 1866 запиту в МД 1804. Як зображено, ТД 1906 може бути пов'язаний з коефіцієнтом 1968 запиту. Коефіцієнт 1968 запиту вказує відношення розміру 1866 повідомлення запиту, посланого по зворотному каналу 208 передачі потоку даних, до даних, посланих по зворотному каналу 208 передачі потоку даних. У деяких варіантах здійснення, коли коефіцієнт 1968 запиту меншає нижче визначеної величини порога, тоді ТД 1906 посилає повідомлення 1866 запиту в планувальник 1840. ТД 1906 також може бути пов'язаний з інтервалом 1970 запиту. Інтервал 1970 запиту вказує період часу з останнього повідомлення 1866 запиту, яке було послане в планувальник 1840. У деяких варіантах здійснення, коли інтервал 1970 запиту збільшується вище визначеної порогової величини, тоді ТД 1906 посилає повідомлення 1866 запиту в планувальник 1840. Обидва способи для ініціювання повідомлення 1866 запиту також можуть бути використані разом (тобто повідомлення 1866 запиту може бути послане, коли його викликає будь-який спосіб). Фіг. 20 ілюструє приклад взаємодії між планувальником 1040, що виконується в МД 2004, і ТД 2006 в секторі 2032. Як зображено на фіг. 20, планувальник 2040 може визначати дозволи 1374 призначеної поточної потужності для підмножини 2072 ТД 2006 в секторі 2032. Окремий дозвіл 1374 призначеної поточної потужності може бути визначений для кожного ТД 2006. Коли ТД 2006 в підмножині 2072 включає в себе більше одного потоку 1216, планувальник 2040 може визначити окремі дозволи 1374 призначеної поточної потужності для деяких або всіх потоків 1216 в кожному ТД 2006. Планувальник 2040 періодично посилає повідомлення 2042 дозволу в ТД 2006 в підмножину 2072. Планувальник 2040 не визначає дозволу 1374 призначеної поточної потужності для ТД 2006 в секторі 2032, який не є частиною підмножини 2072. Замість цього інші ТД 2006 в секторі 2032 автономно визначають свої власні призначені поточні потужності 1038а. Повідомлення 2042 дозволу можуть включати в себе період блокування для деяких або всіх дозволів 1374 призначеної поточної потужності. Період блокування для дозволу 1374 призначеної поточної потужності вказує як довго ТД 2006 зберігає призначену поточну потужність 1238 для відповідного потоку 1216 на рівні, заданому за допомогою дозволу 1374 призначеної поточної потужності. Відповідно до підходу, проілюстрованого на фіг. 20, планувальник 2040 не призначений для того, щоб заповнювати всю пропускну здатність в секторі 2032. Замість цього планувальник 2040 визначає призначену поточну потужність 1038а для ТД 2006 в підмножині 2072, а потім іншу пропускну здатність сектора 2032 ефективно використовують за допомогою інших ТД 2006 12 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 без втручання з планувальника 2040. Підмножина 2072 може змінюватися у часі і навіть може змінюватися з кожним повідомленням 2042 дозволу. Також рішення послати повідомлення 2042 дозволу в деяку підмножину 2072 ТД 2006 може бути ініційоване за допомогою будь-якого числа зовнішніх подій, включаючи виявлення того, що деякі потоки не задовольняють певним вимогам ЯО. Фіг. 21 ілюструє інший приклад взаємодії між планувальником 2140, що виконується в МД 2104, і ТД 2106. У деяких варіантах здійснення, якщо ТД 2106 дозволено визначати призначену поточну потужність 2138а для потоків 2116 в МД 2106, кожне з призначень поточної потужності 2138а у часі буде сходитися до величини сталого режиму. Наприклад, якщо один ТД 2106 входить в не завантажений сектор 1232 з потоком 2116, який не має даних для передачі, призначеної поточної потужності 2138а для цього потоку 2116 буде лінійно збільшуватися доти, поки цей потік 2116 займає всю пропускну здатність сектора 2132. Однак для того, щоб це сталося, може бути потрібен деякий час. Альтернативним підходом для планувальника 2140 є визначення оцінок величин сталого режиму, яких будуть остаточно досягати потоки в кожному ТД 2106. Потім планувальник 2140 може послати повідомлення 2142 дозволу у всі ТД 2106. У повідомленні 2142 дозволу дозвіл 2174 призначеної поточної потужності для потоку 2116 встановлюють рівним оцінці величини сталого режиму, як визначено за допомогою планувальника 2140. Після прийому повідомлення 2142 дозволу ТД 2106 посилає призначену поточну потужність 2138а для потоків 2116 в ТД 2106, які дорівнюють оцінкам 2174 сталого режиму в повідомленні 2142 дозволу. Коли це зроблено, ТД 2106 потім може бути дозволено відстежувати будь-які зміни станів системи і автономно визначати призначену поточну потужність 2138а для потоків 2116 без додаткового втручання з планувальника 2140. Фіг. 22 ілюструє інший варіант здійснення повідомлення 2242 дозволу, яке передають з планувальника 2240 по МД 2204 в ТД 2206. Як раніше, повідомлення 2242 дозволу включає в себе дозвіл 2274 призначеної поточної потужності для одного або більше потоків 2216 призначеної поточної потужності 2138а для потоків 2116 в ТД 2206. Крім того, повідомлення дозволу включає в себе період 2276 блокування для деяких або всіх дозволів 2274 призначеної поточної потужності. Повідомлення 2242 дозволу також включає в себе дозвіл 2278 призначеної накопиченої потужності для деяких або всіх потоків 2216 в ТД 2206. Після прийому повідомлення 2142 дозволу ТД 2106 посилає призначену накопичену потужність 2238b для потоків 2116 в ТД 2106, які дорівнюють дозволам 2278 призначеної накопиченої потужності для відповідних потоків 2216 в повідомленні 2342 дозволу. Фіг. 23 ілюструє профіль 2380 потужності, який може бути запам'ятований в ТД 2306 в деяких варіантах здійснення. Профіль 2332 потужності може бути використаний для того, щоб визначати величину 420 корисного навантаження і рівень 422 потужності пакету, який передають за допомогою ТД 2306 в МД 204. Профіль 2380 потужності включає в себе множину величин 2320 корисного навантаження. Величини 2320 корисного навантаження, включені в профіль 2380 потужності, є можливими величинами 2320 корисного навантаження для пакетів 524, які передають за допомогою ТД 2306. Кожна величина 2320 корисного навантаження в профілі 2380 потужності пов'язана з рівнем 2322 потужності для кожного можливого режиму передачі. У проілюстрованому варіанті здійснення кожна величина 2320 корисного навантаження пов'язана з рівнем 2322а потужності режиму високої пропускної здатності і рівнем 2322b потужності режиму малої затримки. Рівень 2322а потужності режиму високої пропускної здатності є рівнем потужності для пакету 524а режиму високої пропускної здатності з відповідною величиною 2320 корисного навантаження. Рівень 2322b потужності режиму малої затримки є рівнем потужності для пакету 524b режиму малої затримки з відповідною величиною 2320 корисного навантаження. Фіг. 24 ілюструє безліч умов 2482 передачі, які можуть бути запам'ятовані в ТД 2406. У деяких варіантах здійснення умови 2482 передачі впливають на вибір величини 420 корисного навантаження і рівень 422 потужності для пакету 524. Умови 2482 передачі включають в себе умову 2484 призначеної потужності. Умова 2484 призначеної потужності звичайно належить до гарантування того, що ТД 2406 не використовує більше потужності, ніж йому призначено. Більш конкретно, умова 2484 призначеної потужності полягає в тому, що рівень 422 потужності пакету 524 не перевищує повну доступну потужність 1034 для ТД 2406. Різні, зразкові способи, призначені для визначення повної доступної потужності 1034 для ТД 2406, були обговорені вище. 13 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 Умови 2482 передачі також включають в себе умову 2486 максимальної потужності. Умова 2486 максимальної потужності полягає в тому, що рівень 422 потужності пакету 524 не перевищує максимального рівня потужності, який заданий для ТД 2406. Умови 2482 передачі також включають в себе умову 2488 даних. Умова 2488 даних звичайно належить до гарантування того, що величина 420 корисного навантаження пакету 524 не є дуже великою через повну доступну потужність 1034 ТД 2406, а також кількості даних, які ТД 2406 в даний момент має доступними для передачі. Більш конкретно, умова 2488 даних полягає в тому, що відсутня величина 2320 корисного навантаження в профілі потужності, який відповідає більш низькому рівню 2322 потужності для режиму передачі пакету 524, і, який може переносити менше (1) кількості даних, ніж є в даний момент для передачі, і (2) кількості дані, яким відповідає повна доступна потужність для ТД 2406. Нижче наданий математичний опис умов 2482 передачі. Умова 2484 призначеної потужності може бути виражена як: TxT 2PNo min alPS,TM iF PotentialT 2POutflow i,TM .(9) TT2Pnominalps, tm - рівень 2322 потужності для величини PS корисного навантаження і режиму ТМ передачі. F - множина 418 потоків. Умова 2486 максимальної потужності може бути виражена як: max TxT 2PPr eTransitio nPS,TM ,TxT 2PPostTrans ition PS,TM TxT 2P max .(10) У деяких варіантах здійснення рівню 422 потужності пакету 524 дозволено переходити з першої величини у другу величину в деякий момент часу під час передачі пакету 524. У таких варіантах здійснення рівень 2322 потужності, який заданий в профілі 2380 потужності, включає в себе величину перед переходом і величину після переходу. TT2PreTransitionps, tm величина перед переходом для величини PS корисного навантаження і режиму ТМ передачі. TT2PostTransitionps, tm - величина після переходу для величини PS корисного навантаження і режиму ТМ передачі. ТТ2Рmах - максимальний рівень потужності, який визначений для ТД 206, і може бути функцією інтенсивності пілот-сигналу, виміряною за допомогою ТД 206. Інтенсивність пілот-сигналу є показником потужності пілот-сигналу обслуговуючого сектора відносно потужності пілот-сигналу інших секторів. У деяких варіантах здійснення він дорівнює відношенню потужності пілот сигналу FL обслуговуючого сектора до потужності пілот-сигналу інших секторів. Він також може бути використаний для керування лінійним збільшенням і зменшенням, яке ТД виконує автономно. Він також може бути використаний, щоб керувати TT2Pmax таким чином, щоб ТД 206 при невдалому розташуванні (наприклад, на краю сектора) могли обмежувати свої максимальні потужності передачі, щоб виключити створення небажаних перешкод в інших секторах. У деяких варіантах здійснення умова 2488 даних полягає в тому, що немає величини 2320 корисного навантаження в профілі 2380 потужності, який відповідає більш низькому рівню 2322 потужності для режиму передачі пакету 524, і який може нести корисне навантаження величини, що задається за допомогою: iF min di,n , T2PConversio nFactor TM PotentialT 2POutflow i,TM .(11) У рівнянні 11 di, n - кількість даних з потоку і, який включений в підпакет, який передають протягом підкадру п. Вираз T2PconversionTM PotentialT2Poutflowi, TM - дані, що передаються для потоку і, тобто кількість даних, якій відповідає повна доступна потужність 1034 для ТД 2406. T2PconversionFactorTM - коефіцієнт перетворення для перетворення повної доступної потужності 1238 для потоку і в рівень даних. Фіг. 25 ілюструє приклад способу 2500, який може виконувати ТД 206, для того щоб визначати величину 420 корисного навантаження і рівень 422 потужності для пакету 524. Етап 2502 включає в себе вибір величини 2320 корисного навантаження з профілю 2380 потужності. Етап 2504 включає в себе ідентифікацію рівня 2322 потужності, пов'язаного з вибраною величиною 2320 корисного навантаження для режиму передачі пакету 524. Наприклад, якщо пакет 524 мають намір передавати в режимі з високою пропускною здатністю, тоді етап 2504 включає в себе ідентифікацію рівня 2322а потужності високої пропускної здатності, пов'язаного з вибраною величиною 2320 корисного навантаження. Навпаки, якщо пакет 524 мають намір передавати в режимі з малою затримкою, тоді етап 2504 включає в себе ідентифікацію рівня 2322b потужності режиму малої затримки, пов'язаного з вибраною величиною 2320 корисного навантаження. Етап 2506 включає в себе визначення того, чи задовольняються умови 2482 передачі, якщо пакет 524 передають з вибраною величиною 2320 корисного навантаження і відповідним рівнем 2322 потужності. Якщо на етапі 2506 визначено, що умови 2482 передачі задовольняються, тоді 14 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 на етапі 2508 вибрану величину 2320 корисного навантаження і відповідний рівень 2322 потужності передають на фізичний рівень 312. Якщо на етапі 2506 визначено, що умови 2482 передачі не задовольняються, тоді на етапі 2510 вибирають іншу величину 2320 корисного навантаження з профілю 2380 потужності. Потім спосіб 2500 повертається на етап 2504 і продовжується, як описано вище. Методика задуму після призначення множини потоків полягає в тому, що повна доступна потужність дорівнює сумі доступних потужностей для кожного потоку в терміналі доступу. Цей спосіб добре працює до того моменту часу, коли термінал доступу сам вичерпує потужність передачі, або через обмеження апаратного забезпечення, або через обмеження, що накладаються ТТ2Рmах. Коли потужність передачі обмежена, необхідний додатковий дозвіл конфліктних ситуацій призначення потужності потоку в терміналі доступу. Як обговорено вище, при відсутності обмежень потужності функція потреби gu/gd визначає призначену поточну потужність кожного потоку за допомогою звичайної функції БЗА і лінійної зміни потоку. Тепер, коли потужність ТД обмежена, одним способом встановлення призначення потоку, є розгляд обмеження потужності ТД як точний аналог обмеження потужності сектора. Звичайно сектор має критерій максимальної потужності прийому, який використовується, щоб встановлювати БЗА, який потім приводить до призначення потужності кожного потоку. Ідея полягає в тому, що, коли ТД обмежений по потужності, кожний потік в цьому ТД встановлюють в призначення потужності, яке він би приймав, якщо обмеження потужності ТД фактично відповідало б обмеженню потужності сектора, що приймається. Це призначення потужності потоку може бути визначене безпосередньо з функції потреби gu/gd, або за допомогою виконання віртуального БЗА в ТД, або за допомогою інших еквівалентних алгоритмів. Таким чином, підтримують пріоритет потоку в ТД, і він узгоджений з пріоритетом потоку між ТД. Крім того, не потрібна інформація понад наявних функцій gu і gd. Тепер буде подана суть різних ознак деяких або всіх варіантів здійснення, описаних в даній заявці. Система враховує розділення призначення (T2Pinflow) основного ресурсу і, як цей ресурс використовується для призначення пакету (включаючи керування максимальною швидкістю і максимальною тривалістю пачки). Призначення пакету може залишатися автономним у всіх випадках. Для призначення головного ресурсу можливо або плановане, або автономне призначення. Це дає можливість суцільного об'єднання планованого і автономного призначення, оскільки процес призначення пакету проходить однаково в обох випадках, і основний ресурс може бути або оновлений, або ні так часто, як це необхідно. Керування часом блокування в повідомленні дозволу дає можливість точного керування синхронізацією призначення ресурсів з мінімальними непродуктивними втратами передачі сигналів. Керування рівнем накопичувача в повідомленні дозволу враховує швидке внесення ресурсу в потік без впливу на його головне призначення у часі. Це є типом внесення ресурсу 'однократного використання'. Планувальник може робити оцінку з фіксованою точкою або відповідне призначення ресурсу для кожного потоку, а потім завантажувати ці величини в кожний потік. Це зменшує час наближення мережі до свого відповідного призначення ('грубе' призначення), а потім автономний режим швидко досягає остаточного призначення ('точне' призначення). Планувальник може посилати дозволи в підмножину потоків і дає можливість іншим виконувати автономне призначення. Таким чином, гарантії ресурсу можуть бути зроблені для певних ключових потоків, а потім інші потоки автономно 'заповнюють' інший діапазон пропускної здатності відповідним чином. Планувальник може реалізовувати 'супроводжуючу' функцію, в якій передача повідомлення дозволу відбувається тільки, тоді коли потік не відповідає вимогам ЯО. У іншому випадку, потоку дозволено автономно встановлювати своє власне призначення потужності. Таким чином, можуть бути зроблені гарантії ЯО з мінімізацією передачі сигналів і непродуктивних витрат. Потрібно відмітити, що, для того щоб досягнути мети ЯО для потоку, супроводжуючий планувальник може дозволити призначення потужності, відмінне від рішення з фіксованою точкою автономних призначень. МД може задавати вид зростаючих і спадних лінійних функцій для кожного потоку, зростаючих і спадних. За допомогою відповідного вибору цих лінійних функцій можна точно задавати будь-яке призначення основного ресурсу для кожного потоку просто за допомогою тільки автономної операції з використанням тільки 1 біт керуючої інформації в кожному секторі. Дуже швидка синхронізація, застосована в схемі ББЗА (кожний інтервал часу, що оновлюється і відфільтровується за допомогою малої сталої часу в кожному ТД) надає 15 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість дуже жорсткого керування призначенням потужності кожного потоку і максимізує загальну пропускну здатність сектора, в той же час підтримуючи стабільність і зону обслуговування. Керування кожним потоком максимальної потужності допустиме як функція призначення основної потужності і навантаження сектора (ФБЗА). Це надає можливість узгодження осей часу нерівномірного потоку передачі даних з впливом на загальне навантаження і стабільність сектора. Керування кожним потоком максимальної тривалості передачі зі швидкістю максимальної потужності допустиме за допомогою використання коефіцієнта тривалості пачки. У зв'язку з керуванням максимальною потужністю він враховує керування стабільністю сектора і максимальним навантаженням без центральної координації автономного призначення потоків, і враховує вимоги настройки на конкретні типи джерел. Призначенням для джерел передачі пакетованих даних витончено керують за допомогою механізму накопичувача і інерційності T2Pinflow, що дає можливість перетворення призначеної основної потужності для надходження джерел передачі пакетних даних, в той же час підтримуючи керування основною потужністю. Стала часу фільтра T2Pinflow керує часом інерційності, протягом якого допустимі раптові надходження пакетів, і після якого T2Pinflow затухає до мінімального призначення. Залежність лінійної зміни T2Pinflow від ФБЗА враховує більш високу динаміку лінійної зміни в менш завантажених секторах без впливу на кінцеве призначення основної потужності. Таким чином, енергійна лінійна зміна може бути реалізована, коли сектор є менш завантаженим, в той же час підтримують хорошу стабільність на рівнях високого навантаження за допомогою зменшення енергійності лінійної зміни. T2Pinflow є самонастроюваним на відповідне призначення для даного потоку за допомогою автономного функціонування, основаного на пріоритеті потоку, вимогах даних і доступній потужності. Коли потік перепризначений, рівень накопичувача досягає величини рівня насичення накопичувана, лінійне збільшення зупиняється, і величина T2Pinflow буде затухати до рівня, на якому рівень накопичувача менший, ніж рівень насичення накопичувача. Потім вона стає відповідним призначенням для T2Pinflow. Крім встановлення відмінностей ЯО для кожного потоку, доступного при автономному призначенні, на основі складання зростаючої/спадної лінійної функції, також можна керувати призначенням потужності потоку на основі станів каналу за допомогою ББ3А або ББ3Апс і залежності лінійної зміни від інтенсивності пілот-сигналу. Таким чином, потоки при поганих станах каналу можуть отримувати менше призначення, при цьому зменшуються перешкоди і поліпшується загальна пропускна здатність системи, або можуть отримувати повне призначення, незалежно від стану каналу, що підтримує рівномірний режим роботи за рахунок пропускної здатності системи. Це надає можливість керування узгодженням між справедливістю розподілу ресурсів і загальним благополуччям мережі. Наскільки це можливо, призначення потужності як між ТД, так і в ТД для кожного потоку є незалежним від місцеположення. Це означає, що не має значення, що інші потоки знаходяться в одному і тому ж ТД або в інших ТД, призначення потоку залежить тільки від повного навантаження сектора. Деякі фізичні факти обмежують те, наскільки ця мета може бути досягнута, зокрема, максимальна потужність передачі ТД і питання про злиття потоків високої пропускної здатності і малої затримки. Дотримуючись цього підходу, повна потужність, доступна для призначення пакету ТД дорівнює сумі потужностей, доступних для кожного потоку в ТД, в залежності від обмеження потужності передачі ТД. Яке б правило не було використане для визначення призначення даних з кожного потоку, включеного в призначення пакету, зберігають точний облік використання ресурсу потоку в поняттях витрати з накопичувача. Таким чином, гарантована справедливість розподілу ресурсів між потоками для будь-якого правила призначення даних. Коли ТД обмежений по потужності і не може забезпечити сукупну потужність, доступну для всіх його потоків, то використовують потужність з кожного потоку, відповідного меншій потужності, доступній в ТД. Тобто, потоки в ТД підтримують відповідний пріоритет один відносно одного так, як якби вони спільно використовували сектор тільки з цими ТД і цей максимальний рівень потужності (обмеження потужності ТД є аналогом обмеження потужності сектора загалом). Потужність, що залишається в секторі, не використана ТД з обмеженою потужністю, потім, як звичайно, є доступною для інших потоків в секторі. Потоки високої пропускної здатності можуть бути об'єднані в передачі малої затримки у випадку, коли сума використання потенційних даних високої пропускної здатності в одному ТД є 16 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 досить великою так, щоб об'єднання не привело б до великої різниці потужності між пакетами. Це підтримує однорідність потужності, яка передається, відповідної системі з власними перешкодами. Потоки високої пропускної здатності можуть бути об'єднані в передачі малої затримки, коли конкретний потік високої пропускної здатності має вимоги затримки такі, що він не може чекати всі потоки малої затримки в тому ж самому ТД для передачі, тоді після досягнення порога потенційного використання даних потік може об'єднати свої дані в передачі малої затримки. Отже, вимоги затримки для потоків високої пропускної здатності можуть бути задоволені при спільному використанні ТД з постійними потоками малої затримки. Потоки високої пропускної здатності можуть бути об'єднані в передачі малої затримки, коли сектор є несильно завантаженим, причому втрати ефективності при посиланні потоків високої пропускної здатності у вигляді потоків з малою затримкою не є важливими і, отже, об'єднання завжди може бути допустиме. Множина потоків високої пропускної здатності можуть бути передані в режимі малої затримки, навіть якщо відсутні активні потоки малої затримки у випадку, коли розмір пакету для режиму високої пропускної здатності є щонайменше рівним по розміру порогу корисного навантаження. Це дає можливість потокам режиму високої пропускної здатності досягати найвищої продуктивності, коли їх призначена потужність є досить великою, оскільки найвища продуктивність для ТД має місце при найбільшому розмірі пакету і режимі передачі з малою затримкою. Інакше кажучи, максимальна швидкість передачі для режиму високої пропускної здатності значно нижча, ніж максимальна швидкість передачі режиму малої затримки, таким чином потоку режиму високої пропускної здатності дозволено використовувати передачу малої затримки, коли потрібно, щоб він досягав найвищої продуктивності. Кожний потік має параметр Т2Рmах, який обмежує його призначену максимальну потужність. Також може бути бажано обмежити сукупну потужність передачі ТД, можливо, в залежності від йогомісцеположення в мережі (наприклад, коли на межі двох секторів ТД створює додаткові перешкоди і впливає на стабільність). Параметр Т2Рmах може бути складений як функція від потужності пілот-сигналу, і обмежує максимальну потужність передачі ТД. Фіг. 26 є функціональною схемою, що ілюструє варіант здійснення ТД 2606. ТД 2606 включає в себе процесор 2602, який керує роботою ТД 2606. Процесор 2602 також може бути згаданий як CPU, ЦП. Пам'ять 2604, яка може включати в себе як постійний запам'ятовуючий пристрій (ROM, ПЗП), так і оперативний запам'ятовуючий пристрій (RAM, ОЗП), надає команди і дані в процесор 2602. Частина пам'яті 2604 також може включати в себе енергонезалежний оперативний запам'ятовуючий пристрій (NVRAM, ЕНОЗП). ТД 2606, який може бути здійснений в безпровідному пристрої зв'язку, такому як стільниковий телефон, також може включати в себе корпус 2607, який містить передавач 2608 і приймач 2610, щоб надати можливість передачі і прийому даних, такої як аудіопередачі, між ТД 2606 і віддаленим місцеположенням, таким як МД 204. Передавач 2608 і приймач 2610 можуть бути об'єднані в приймач-передавач 2612. Антена 2614 прикріплена до корпусу 2607 і електрично з'єднана з приймачем-передавачем 2612. Також може бути використана додаткова антена (не зображена). Робота передавача 2608, приймача 2610 і антени 2614 добре відома в даній галузі техніки і не вимагає опису в даній заявці. ТД 2606 також включає в себе детектор 2616 сигналів, що використовується для виявлення і кількісної оцінки рівня сигналів, прийнятого за допомогою приймача-передавача 2612. Детектор 2616 сигналів виявляє такі сигнали, як повна енергія, елементарні посилки енергії пілот-сигналу по псевдошуму (PN, ПШ), спектральна щільність потужності і інші сигнали, як відомо в даній галузі техніки. Пристрій 2626 зміни стану ТД 2606 керує станом ТД 2606 безпровідного пристрою зв'язку на основі поточного стану і додаткових сигналів, прийнятого за допомогою приймача-передавача 2612, і виявленого за допомогою детектора 2616 сигналів. Пристрій безпровідного зв'язку може працювати в будь-якому з ряду станів. ТД 2606 також включає в себе визначник 2628 системи, що використовується для керування безпровідним пристроєм зв'язку і визначення, в яку систему провайдера послуг повинен перейти безпровідний пристрій зв'язку, коли він визначає, що поточна система провайдера послуг є незадовільною. Різні компоненти ТД 2606 з'єднані разом за допомогою системи 2630 шин, яка може включати в себе шину живлення, шину керуючих сигналів і шину сигналів стану в доповнення до шини даних. Однак для ясності різні шини проілюстровані на фіг. 26 як система 2630 шин. ТД 2606 також може включати в себе цифровий сигнальний процесор (DSP) 2609 для 17 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 використання при обробці сигналів. Фахівець в даній галузі техніки зрозуміє, що ТД 2606, проілюстрований на фіг. 26, є функціональною схемою, а не переліком конкретних компонентів. Фахівцям в даній галузі техніки зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-яких з множини різних технологій і способів. Наприклад, дані, команди, інформація, сигнали, біти, символи і елементарні посилки, які можуть бути згадані по всьому приведеному вище опису, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-яких їх комбінацій. Фахівцям в даній галузі техніки також зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані в зв'язку з варіантами здійснення, розкритими в даній заявці, можуть бути реалізовані у вигляді електронного апаратного забезпечення, комп'ютерного програмного забезпечення або комбінації того і іншого. Щоб зрозуміло проілюструвати цю взаємозамінність апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище в загальному вигляді в поняттях функцій, що виконуються ними. Реалізація таких функцій, що виконуються у вигляді апаратного забезпечення або програмного забезпечення, залежить від конкретного застосування і обмежень розробки, накладеного на всю систему. Досвідчені фахівці можуть реалізувати описані функції, що виконуються різними способами для кожного конкретного застосування, але такі рішення реалізації не повинні інтерпретуватися як такі, що викликають вихід за рамки даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з варіантами здійснення, розкритими в даній заявці, можуть бути реалізовані або виконані за допомогою універсального процесора, цифрового сигнального процесора DSP, спеціалізованої інтегральної схеми (ASIC), вентильної матриці, що програмується в умовах експлуатації (FPGA) або іншого логічного пристрою, що програмується, дискретного вентиля або транзисторної логіки, дискретних компонентів апаратного забезпечення або будь-яких їх комбінацій, призначених для виконання функцій, описаних в даній заявці. Універсальний процесор може бути мікропроцесором, але як альтернатива, процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, безлічі мікропроцесорів, один або більше мікропроцесорів в поєднанні з ядром DSP або у вигляді будьякої іншої такої конфігурації. Етапи способу або алгоритму, описаного в зв'язку з варіантами здійснення, розкритими в даній заявці, можуть бути здійснені безпосередньо на апаратурі, в модулі програмного забезпечення, що виконується за допомогою процесора, або комбінацією того і іншого. Модуль програмного забезпечення може знаходитися в пам'яті ОЗП, флеш-пам'яті, пам'яті ПЗП, пам'яті EPROM (ПЗП, що електрично програмується), пам'яті EEPROM (програмованому ПЗП, що електрично стирається), в регістрах, на жорсткому диску, на змінному диску, компакт-диску або будь-якому іншому виді запам'ятовуючого носія, відомого в даній галузі техніки. Зразковий запам'ятовуючий носій з'єднаний з процесором таким чином, що процесор може зчитувати інформацію із запам'ятовуючого носія і записувати інформацію на запам'ятовуючий носій. Як альтернатива, запам'ятовуючий носій може бути об'єднаний з процесором. Процесор і запам'ятовуючий носій можуть знаходитися в ASIC. ASIC може знаходитися як дискретний компонент в призначеному для користувача терміналі. Попередній опис розкритих варіантів здійснення наданий, щоб дати можливість будь-якому фахівцеві в даній галузі техніки виготовувати або використовувати даний винахід. Різні модифікації в цих варіантах здійснення будуть очевидні фахівцям в даній галузі техніки, і основні принципи, визначені в даному описі, можуть бути застосовані до інших варіантів здійснення, не виходячи за рамки суті і об'єму винаходу. Отже, не передбачається, що даний винахід обмежений варіантами здійснення, представленими в даній заявці, а повинен відповідати найширшими рамкам, які узгоджуються з принципами і новими ознаками, розкритими в даній заявці. 18 UA 100889 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що: приймають з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності, встановлюють призначену поточну потужність для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу. 2. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, що додатково містить етап посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік. 3. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності. 4. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 1, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності. 5. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 2, в якому посилають повідомлення запиту, коли коефіцієнт запиту зменшується нижче порогової величини. 6. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 2, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини. 7. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що: визначають, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і автономно визначають призначену поточну потужність для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу. 8. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 7, в якому згаданий етап автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить: використання щонайменше однієї оцінки рівня навантаження сектора, лінійно-зростаючої функції і лінійно-спадної функції. 9. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 8, що додатково містить етапи, на яких: визначають величину згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком, зменшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку, збільшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку. 10. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 9, в якому величина зменшення може бути виражена у вигляді: T2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, T2PDni - лінійно-спадна функція для потоку і, FRABn - фільтрований біт зворотної активності для підкадру n, і, де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 11. Спосіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 9, в якому величина збільшення може бути виражена у вигляді: T2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, T2PUpi - лінійно-зростаюча функція для потоку і, 19 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 FRABn - фільтрований біт зворотної активності для підкадру n, і, де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 12. Термінал доступу, який виконаний з можливістю безпровідного зв'язку з мережею доступу в секторі, що містить: передавач, для передачі сигналу зворотного потоку даних в мережу доступу, антену, для прийому сигналів з мережі доступу, процесор, пам'ять, електрично зв'язану з процесором, і команди, що зберігаються в пам'яті, на одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що згідно з командами: приймають з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності, встановлюють призначену поточну потужність для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу. 13. Термінал доступу за п. 12, який додатково містить команди на посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію в місці заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік. 14. Термінал доступу за п. 12, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності. 15. Термінал доступу за п. 12, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності. 16. Термінал доступу за п. 13, в якому повідомлення запиту посилають, коли коефіцієнт запиту зменшується нижче порогової величини. 17. Термінал доступу за п. 13, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини. 18. Термінал доступу, який виконаний з можливістю безпровідного зв'язку з мережею доступу в секторі, що містить: передавач, для передачі сигналу зворотного потоку даних в мережу доступу, антену, для прийому сигналів з мережі доступу, процесор, пам'ять, електрично зв'язану з процесором, і команди, що зберігаються в пам'яті, на одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що згідно з командами: визначають, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і автономно визначають призначену поточну потужність для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу. 19. Термінал доступу за п. 18, в якому згадана команда автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить: використання щонайменше однієї оцінки рівня навантаження сектора, лінійно-зростаючої функції і лінійно-спадної функції. 20. Термінал доступу за п. 19, який додатково містить команди, згідно з якими: визначають величину згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком, зменшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку, збільшують призначену поточну потужність, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку. 21. Термінал доступу за п. 20, в якому величина зменшення може бути виражена у вигляді: T2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, T2PDni - лінійно-спадна функція для потоку i, FRABn - фільтрований біт зворотної активності для підкадру n, і, де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 20 UA 100889 C2 5 10 15 20 25 30 35 40 45 50 55 60 22. Термінал доступу за п. 20, в якому величина збільшення може бути виражена у вигляді: T2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, T2Pupi - лінійно-зростаюча функція для потоку і, FRABn - фільтрований біт зворотної активності для підкадру n, і, де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 23. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що містить: засіб для прийому з планувальника повідомлення дозволу, що включає в себе щонайменше один дозвіл призначеної поточної потужності, засіб для встановлення призначеної поточної потужності для відповідного потоку такою, що дорівнює згаданому щонайменше одному дозволу призначеної поточної потужності в згаданому повідомленні дозволу. 24. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 23, який додатково містить засіб посилання повідомлення запиту, причому згадане повідомлення запиту містить інформацію заголовка про потужність термінала доступу, а також інформацію про довжину черги на потік. 25. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 23, в якому згадане повідомлення дозволу додатково містить щонайменше один період блокування для згаданого щонайменше одного дозволу призначеної поточної потужності. 26. Засіб отримання поточної призначеної потужності для потоків в терміналі доступу за п. 23, в якому згадане повідомлення дозволу додатково включає в себе щонайменше один дозвіл призначеної накопиченої потужності. 27. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 24, в якому повідомлення запиту посилають, коли коефіцієнт запиту зменшується нижче порогової величини. 28. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 24, в якому повідомлення запиту посилають, коли інтервал запиту збільшується вище порогової величини. 29. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу, який відрізняється тим, що містить: засіб для визначення того, чи прийнятий дозвіл призначеної поточної потужності для потоку з вузла доступу, і засіб для автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу. 30. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 29, в якому згаданий засіб автономного визначення призначеної поточної потужності для потоку, якщо дозвіл призначеної поточної потужності для потоку не був прийнятий з вузла доступу, містить: засіб для використання щонайменше однієї оцінки рівня навантаження сектора, лінійнозростаючої функції і лінійно-спадної функції. 31. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 30, який додатково містить: засіб для визначення величини згаданої щонайменше однієї оцінки рівня навантаження сектора, зв'язаного з потоком, засіб для зменшення призначеної поточної потужності, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині зайнятого стану, причому величина зменшення може бути обчислена з використанням лінійно-спадної функції, яка визначена для потоку, засіб для збільшення призначеної поточної потужності, якщо величина згаданої щонайменше однієї оцінки рівня навантаження сектора дорівнює величині вільного стану, причому величина збільшення може бути обчислена з використанням лінійно-зростаючої функції, яка визначена для потоку. 32. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 31, в якому величина зменшення може бути виражена у вигляді: T2PInflowi,n =-1 х T2PDni (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, T2PDni - лінійно-спадна функція для потоку і, FRABn - фільтрований біт зворотної активності для підкадру n, і, 21 UA 100889 C2 5 10 де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 33. Засіб одержання поточної призначеної потужності для потоків в терміналі доступу за п. 31, в якому величина збільшення може бути виражена у вигляді: T2PInflowi,n =+1 х T2PUpi (10 х log10 (T2PInflowi,n-1)+ PilotStrengthi (PilotStrengthn,s), FRABn), де T2PInflowi,n - поточна призначена потужність для потоку і у підкадрі n, Т2РUрi - лінійно-зростаюча функція для потоку і, FRABn - фільтрований біт зворотної активності для підкадру n, і, де PilotStrength - показник потужності пілот-сигналу обслуговування згаданого сектора відносно потужності пілот-сигналів інших секторів. 22 UA 100889 C2 23 UA 100889 C2 24 UA 100889 C2 25 UA 100889 C2 26 UA 100889 C2 27 UA 100889 C2 28
ДивитисяДодаткова інформація
Назва патенту англійськоюA method for data transmission power control basing on estimation of reverce activity bit assined by data flux ramp functions or linear tapered functions, and the corresponding wireless terminal
Автори англійськоюLott Christopher G., Bhushan Naga, Attar Rashid A., AU Jean Put Ling, Ghosh, Donna
Назва патенту російськоюСпособ управления мощностью передачи данных на основе оценки бита обратной активности, заданных линейно-возрастающими/спадающими функциями потока данных, и соответствующий терминал беспроводного доступа
Автори російськоюЛотт Кристофер Ж., Бхушан Нага, Аю Жан Пут Линг, Аю Жан Пут Линг, Гхош Донна
МПК / Мітки
МПК: H04W 52/00, H04L 12/56, H04W 72/00
Мітки: заданих, керування, основі, біта, передачі, потужністю, активності, термінал, зворотної, даних, потоків, функціями, спосіб, оцінки, безпровідного, відповідний, доступу
