Перемикальний пристрій, що містить два силових ступеневих перемикачі, електрична установка, що містить такий перемикальний пристрій, а також їх застосування

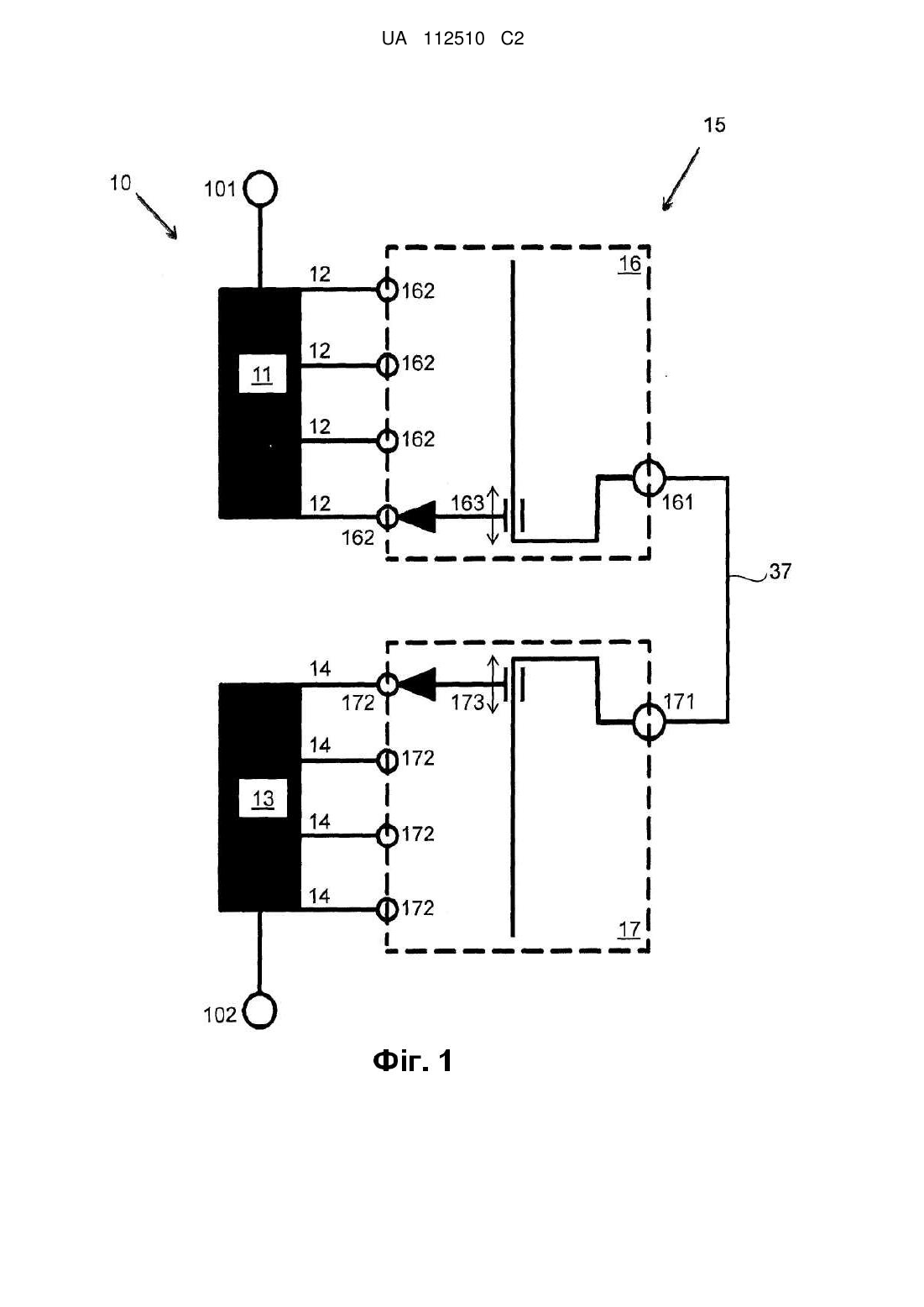

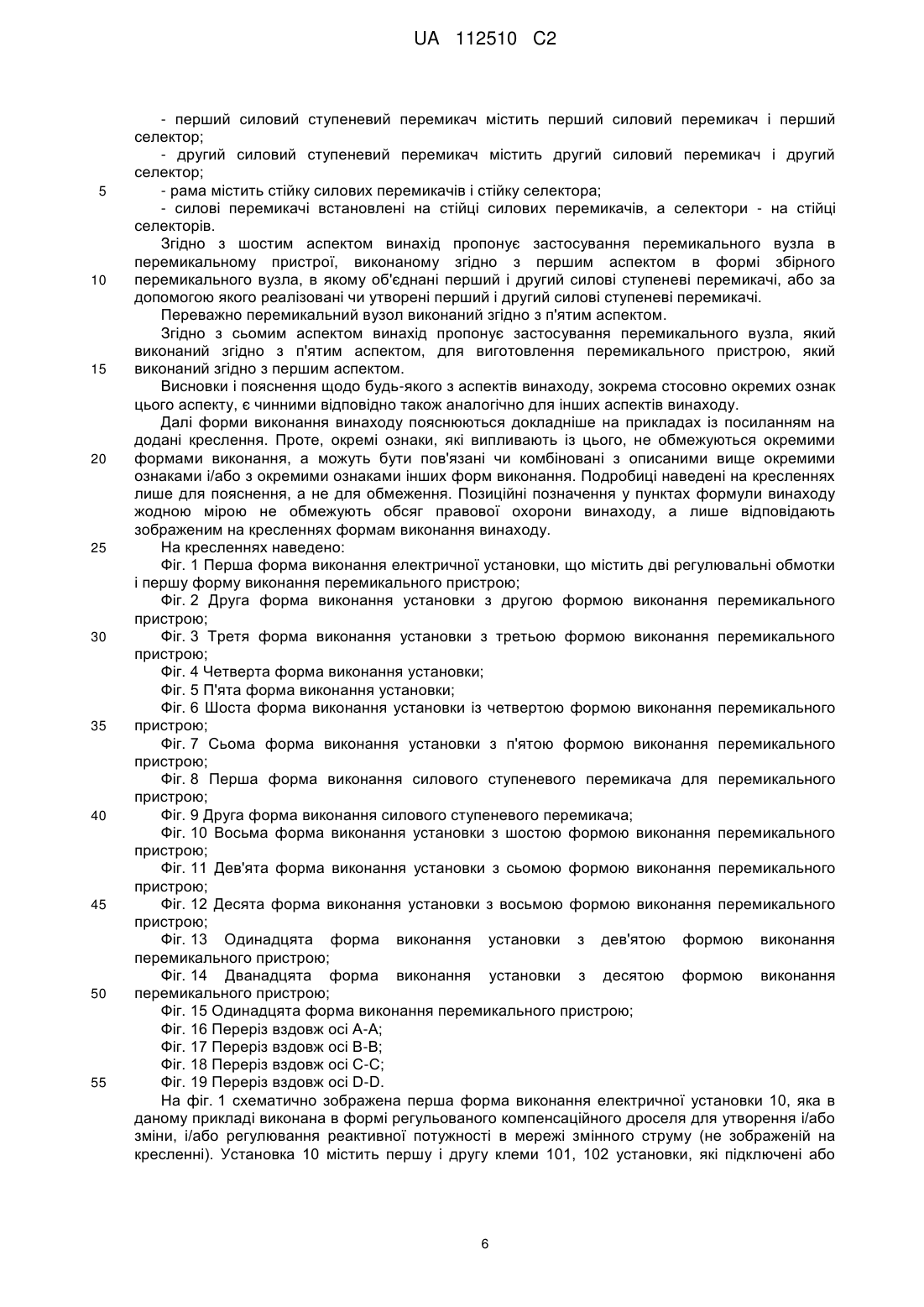

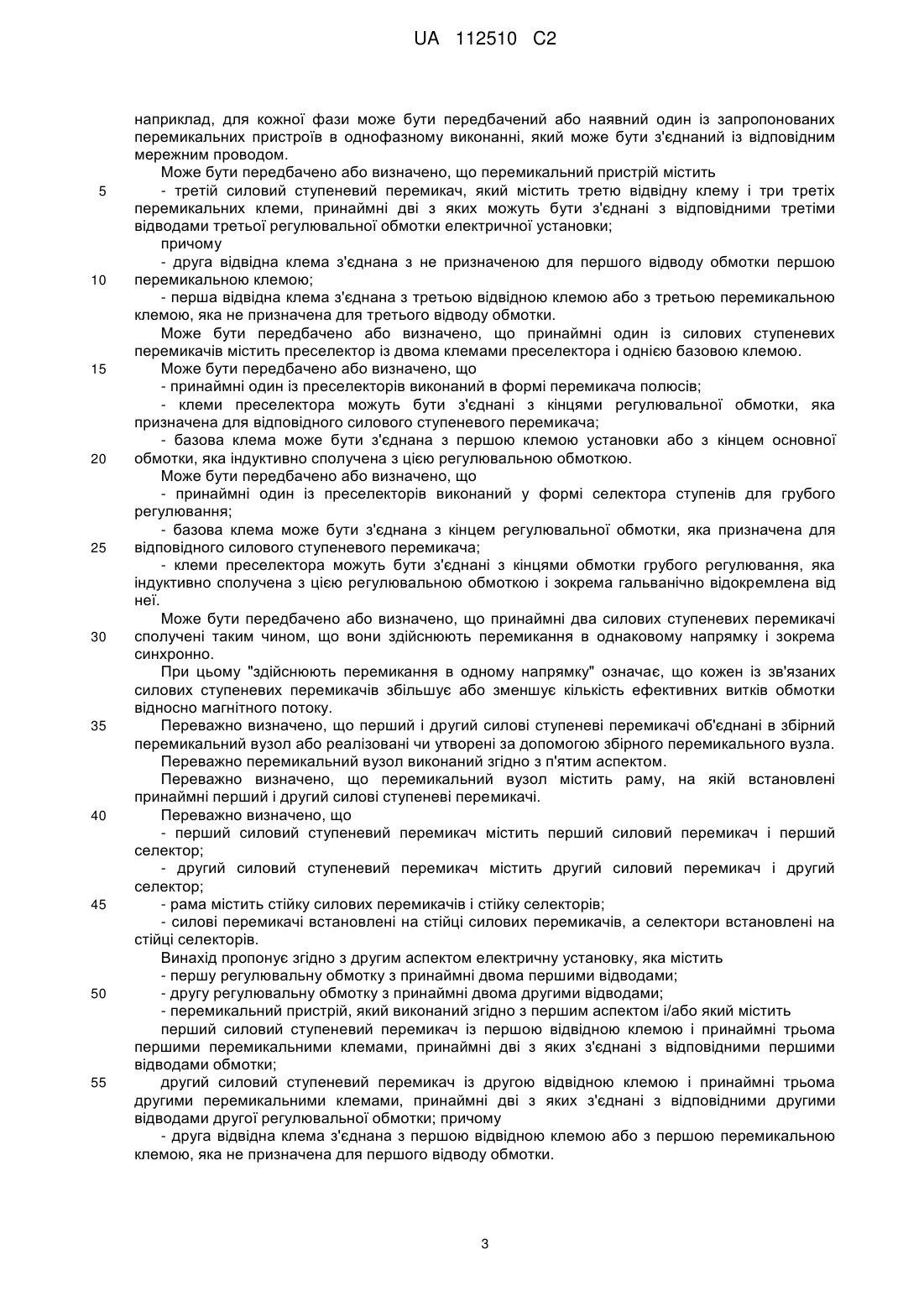

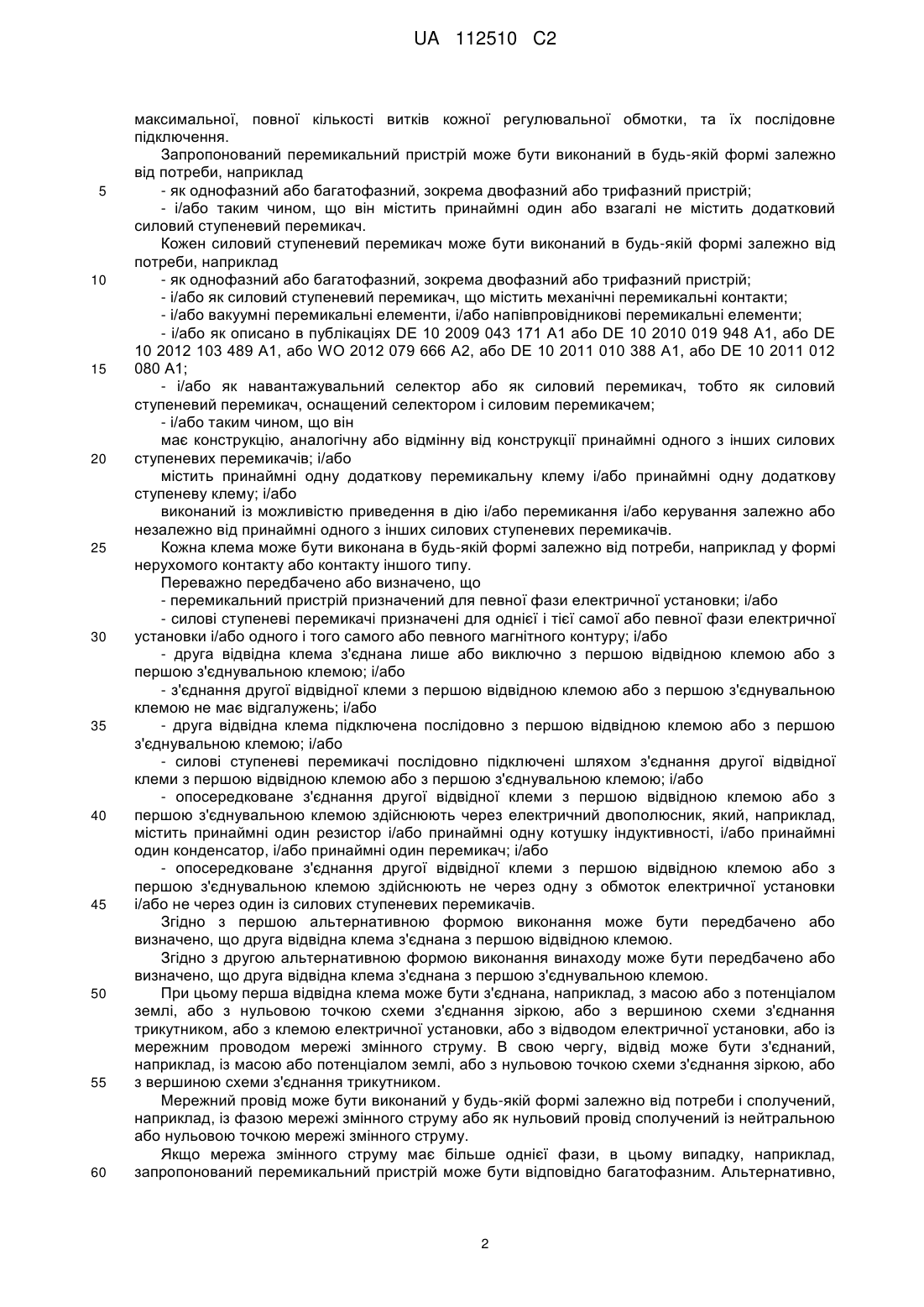

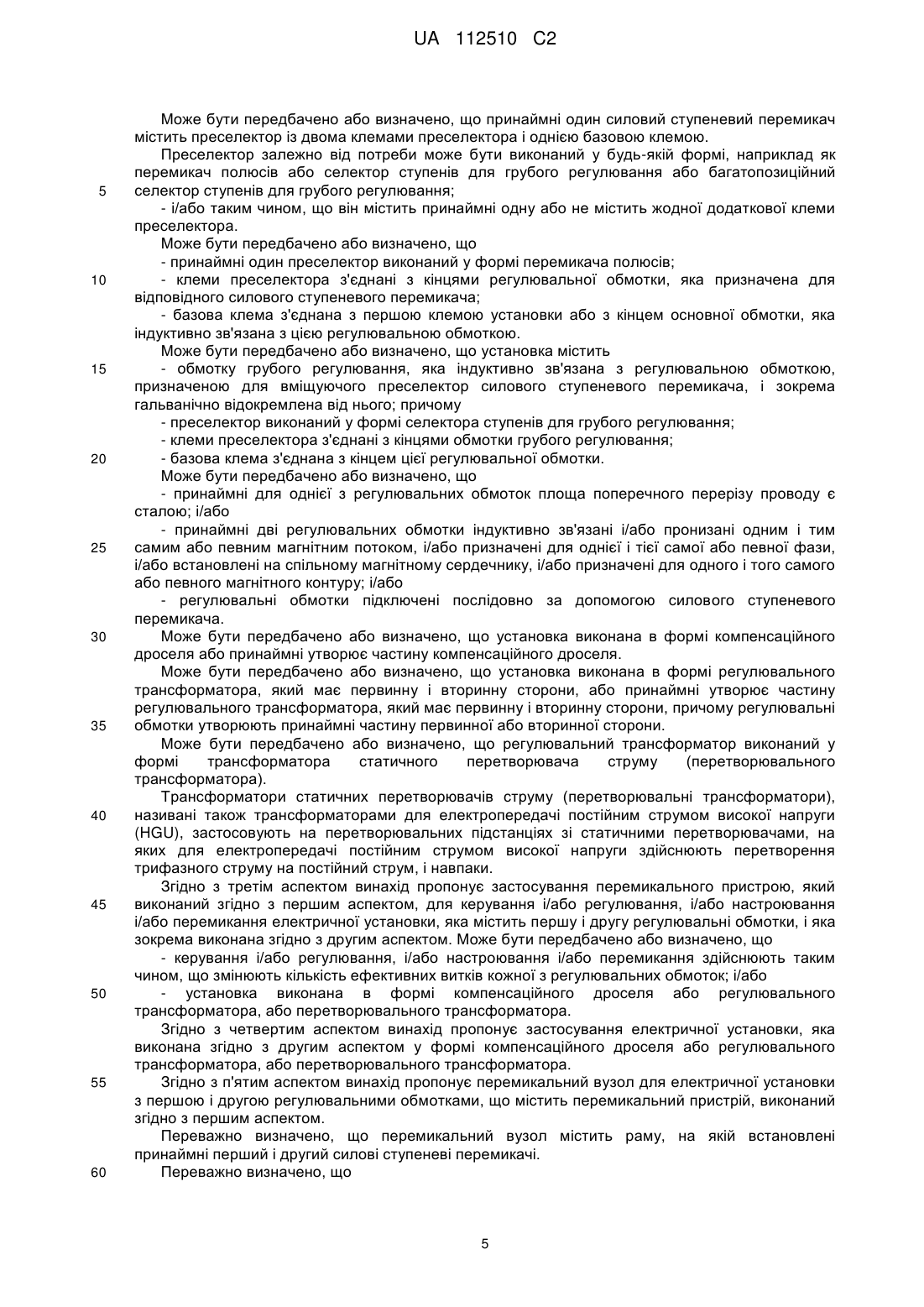

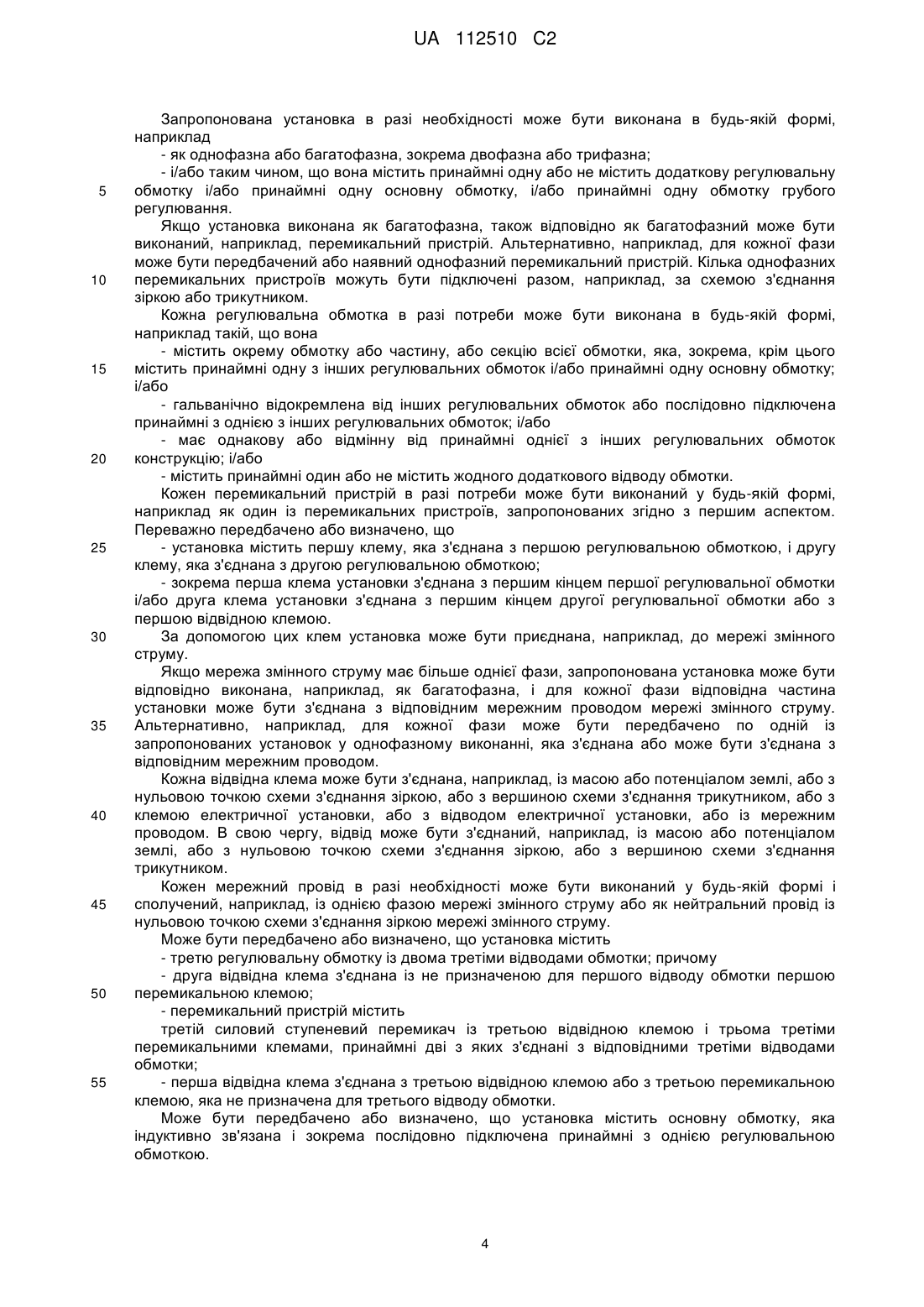

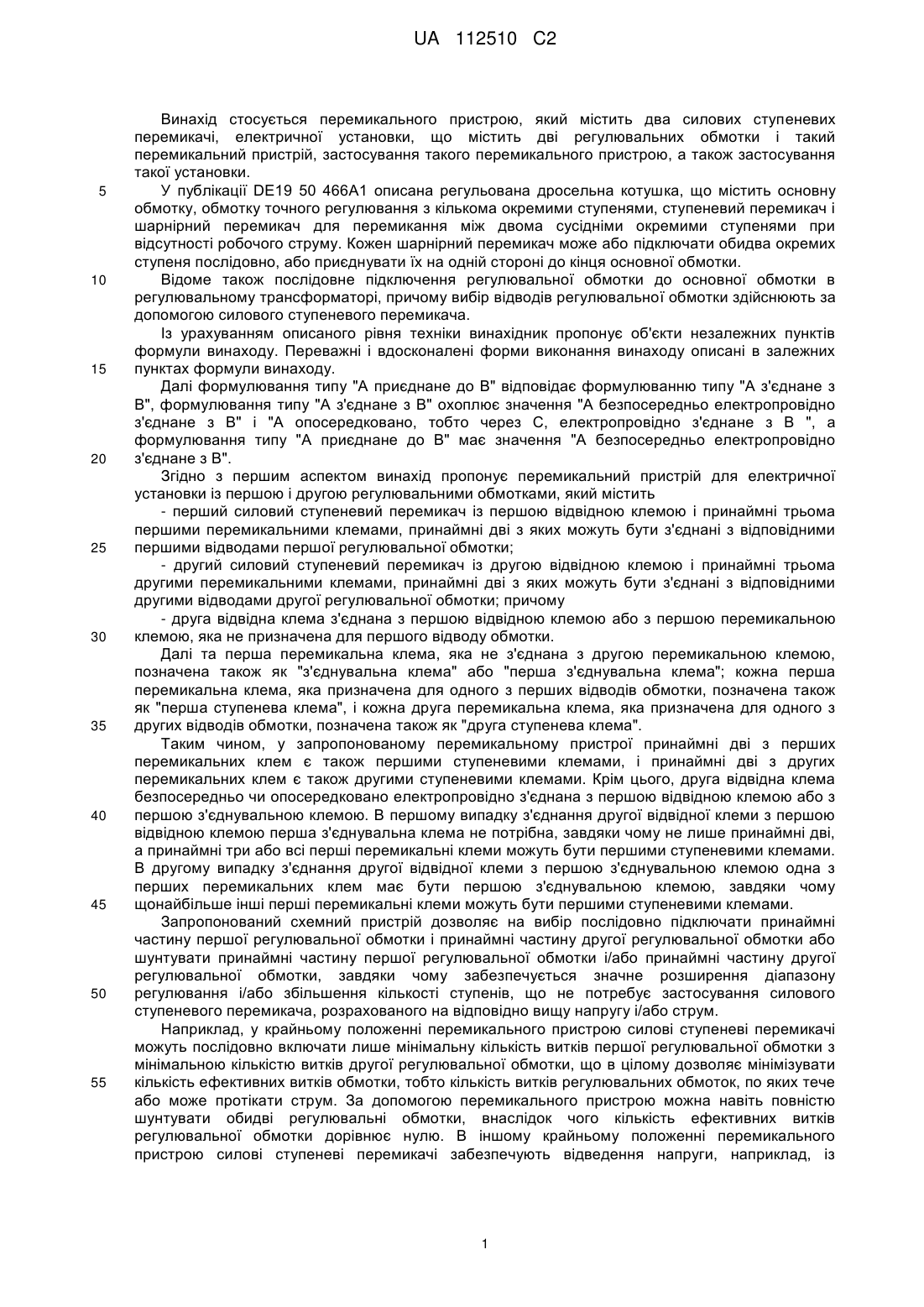

Реферат: Перемикальний пристрій (15) для електричної установки (10) з першою і другою регулювальними обмотками (11, 13), який містить перший силовий ступеневий перемикач (16) із першою відвідною клемою (161) і трьома першими перемикальними клемами (162), принаймні дві з яких можуть бути з'єднані з відповідними першими відводами (12) першої регулювальної обмотки (11); другий силовий ступеневий перемикач (17) із другою відвідною клемою (171) і трьома другими перемикальними клемами (172), принаймні дві з яких можуть бути з'єднані з відповідними другими відводами (14) другої регулювальної обмотки (13); причому друга відвідна клема (171) з'єднана з першою відвідною клемою (161) або з першою перемикальною клемою (162"), яка не призначена для першого відводу (12) обмотки. UA 112510 C2 (12) UA 112510 C2 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується перемикального пристрою, який містить два силових ступеневих перемикачі, електричної установки, що містить дві регулювальних обмотки і такий перемикальний пристрій, застосування такого перемикального пристрою, а також застосування такої установки. У публікації DE19 50 466A1 описана регульована дросельна котушка, що містить основну обмотку, обмотку точного регулювання з кількома окремими ступенями, ступеневий перемикач і шарнірний перемикач для перемикання між двома сусідніми окремими ступенями при відсутності робочого струму. Кожен шарнірний перемикач може або підключати обидва окремих ступеня послідовно, або приєднувати їх на одній стороні до кінця основної обмотки. Відоме також послідовне підключення регулювальної обмотки до основної обмотки в регулювальному трансформаторі, причому вибір відводів регулювальної обмотки здійснюють за допомогою силового ступеневого перемикача. Із урахуванням описаного рівня техніки винахідник пропонує об'єкти незалежних пунктів формули винаходу. Переважні і вдосконалені форми виконання винаходу описані в залежних пунктах формули винаходу. Далі формулювання типу "А приєднане до В" відповідає формулюванню типу "А з'єднане з В", формулювання типу "А з'єднане з В" охоплює значення "А безпосередньо електропровідно з'єднане з В" і "А опосередковано, тобто через С, електропровідно з'єднане з В ", а формулювання типу "А приєднане до В" має значення "А безпосередньо електропровідно з'єднане з В". Згідно з першим аспектом винахід пропонує перемикальний пристрій для електричної установки із першою і другою регулювальними обмотками, який містить - перший силовий ступеневий перемикач із першою відвідною клемою і принаймні трьома першими перемикальними клемами, принаймні дві з яких можуть бути з'єднані з відповідними першими відводами першої регулювальної обмотки; - другий силовий ступеневий перемикач із другою відвідною клемою і принаймні трьома другими перемикальними клемами, принаймні дві з яких можуть бути з'єднані з відповідними другими відводами другої регулювальної обмотки; причому - друга відвідна клема з'єднана з першою відвідною клемою або з першою перемикальною клемою, яка не призначена для першого відводу обмотки. Далі та перша перемикальна клема, яка не з'єднана з другою перемикальною клемою, позначена також як "з'єднувальна клема" або "перша з'єднувальна клема"; кожна перша перемикальна клема, яка призначена для одного з перших відводів обмотки, позначена також як "перша ступенева клема", і кожна друга перемикальна клема, яка призначена для одного з других відводів обмотки, позначена також як "друга ступенева клема". Таким чином, у запропонованому перемикальному пристрої принаймні дві з перших перемикальних клем є також першими ступеневими клемами, і принаймні дві з других перемикальних клем є також другими ступеневими клемами. Крім цього, друга відвідна клема безпосередньо чи опосередковано електропровідно з'єднана з першою відвідною клемою або з першою з'єднувальною клемою. В першому випадку з'єднання другої відвідної клеми з першою відвідною клемою перша з'єднувальна клема не потрібна, завдяки чому не лише принаймні дві, а принаймні три або всі перші перемикальні клеми можуть бути першими ступеневими клемами. В другому випадку з'єднання другої відвідної клеми з першою з'єднувальною клемою одна з перших перемикальних клем має бути першою з'єднувальною клемою, завдяки чому щонайбільше інші перші перемикальні клеми можуть бути першими ступеневими клемами. Запропонований схемний пристрій дозволяє на вибір послідовно підключати принаймні частину першої регулювальної обмотки і принаймні частину другої регулювальної обмотки або шунтувати принаймні частину першої регулювальної обмотки і/або принаймні частину другої регулювальної обмотки, завдяки чому забезпечується значне розширення діапазону регулювання і/або збільшення кількості ступенів, що не потребує застосування силового ступеневого перемикача, розрахованого на відповідно вищу напругу і/або струм. Наприклад, у крайньому положенні перемикального пристрою силові ступеневі перемикачі можуть послідовно включати лише мінімальну кількість витків першої регулювальної обмотки з мінімальною кількістю витків другої регулювальної обмотки, що в цілому дозволяє мінімізувати кількість ефективних витків обмотки, тобто кількість витків регулювальних обмоток, по яких тече або може протікати струм. За допомогою перемикального пристрою можна навіть повністю шунтувати обидві регулювальні обмотки, внаслідок чого кількість ефективних витків регулювальної обмотки дорівнює нулю. В іншому крайньому положенні перемикального пристрою силові ступеневі перемикачі забезпечують відведення напруги, наприклад, із 1 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 максимальної, повної кількості витків кожної регулювальної обмотки, та їх послідовне підключення. Запропонований перемикальний пристрій може бути виконаний в будь-якій формі залежно від потреби, наприклад - як однофазний або багатофазний, зокрема двофазний або трифазний пристрій; - і/або таким чином, що він містить принаймні один або взагалі не містить додатковий силовий ступеневий перемикач. Кожен силовий ступеневий перемикач може бути виконаний в будь-якій формі залежно від потреби, наприклад - як однофазний або багатофазний, зокрема двофазний або трифазний пристрій; - і/або як силовий ступеневий перемикач, що містить механічні перемикальні контакти; - і/або вакуумні перемикальні елементи, і/або напівпровідникові перемикальні елементи; - і/або як описано в публікаціях DE 10 2009 043 171 А1 або DE 10 2010 019 948 А1, або DE 10 2012 103 489 А1, або WO 2012 079 666 А2, або DE 10 2011 010 388 А1, або DE 10 2011 012 080 А1; - і/або як навантажувальний селектор або як силовий перемикач, тобто як силовий ступеневий перемикач, оснащений селектором і силовим перемикачем; - і/або таким чином, що він має конструкцію, аналогічну або відмінну від конструкції принаймні одного з інших силових ступеневих перемикачів; і/або містить принаймні одну додаткову перемикальну клему і/або принаймні одну додаткову ступеневу клему; і/або виконаний із можливістю приведення в дію і/або перемикання і/або керування залежно або незалежно від принаймні одного з інших силових ступеневих перемикачів. Кожна клема може бути виконана в будь-якій формі залежно від потреби, наприклад у формі нерухомого контакту або контакту іншого типу. Переважно передбачено або визначено, що - перемикальний пристрій призначений для певної фази електричної установки; і/або - силові ступеневі перемикачі призначені для однієї і тієї самої або певної фази електричної установки і/або одного і того самого або певного магнітного контуру; і/або - друга відвідна клема з'єднана лише або виключно з першою відвідною клемою або з першою з'єднувальною клемою; і/або - з'єднання другої відвідної клеми з першою відвідною клемою або з першою з'єднувальною клемою не має відгалужень; і/або - друга відвідна клема підключена послідовно з першою відвідною клемою або з першою з'єднувальною клемою; і/або - силові ступеневі перемикачі послідовно підключені шляхом з'єднання другої відвідної клеми з першою відвідною клемою або з першою з'єднувальною клемою; і/або - опосередковане з'єднання другої відвідної клеми з першою відвідною клемою або з першою з'єднувальною клемою здійснюють через електричний двополюсник, який, наприклад, містить принаймні один резистор і/або принаймні одну котушку індуктивності, і/або принаймні один конденсатор, і/або принаймні один перемикач; і/або - опосередковане з'єднання другої відвідної клеми з першою відвідною клемою або з першою з'єднувальною клемою здійснюють не через одну з обмоток електричної установки і/або не через один із силових ступеневих перемикачів. Згідно з першою альтернативною формою виконання може бути передбачено або визначено, що друга відвідна клема з'єднана з першою відвідною клемою. Згідно з другою альтернативною формою виконання винаходу може бути передбачено або визначено, що друга відвідна клема з'єднана з першою з'єднувальною клемою. При цьому перша відвідна клема може бути з'єднана, наприклад, з масою або з потенціалом землі, або з нульовою точкою схеми з'єднання зіркою, або з вершиною схеми з'єднання трикутником, або з клемою електричної установки, або з відводом електричної установки, або із мережним проводом мережі змінного струму. В свою чергу, відвід може бути з'єднаний, наприклад, із масою або потенціалом землі, або з нульовою точкою схеми з'єднання зіркою, або з вершиною схеми з'єднання трикутником. Мережний провід може бути виконаний у будь-якій формі залежно від потреби і сполучений, наприклад, із фазою мережі змінного струму або як нульовий провід сполучений із нейтральною або нульовою точкою мережі змінного струму. Якщо мережа змінного струму має більше однієї фази, в цьому випадку, наприклад, запропонований перемикальний пристрій може бути відповідно багатофазним. Альтернативно, 2 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, для кожної фази може бути передбачений або наявний один із запропонованих перемикальних пристроїв в однофазному виконанні, який може бути з'єднаний із відповідним мережним проводом. Може бути передбачено або визначено, що перемикальний пристрій містить - третій силовий ступеневий перемикач, який містить третю відвідну клему і три третіх перемикальних клеми, принаймні дві з яких можуть бути з'єднані з відповідними третіми відводами третьої регулювальної обмотки електричної установки; причому - друга відвідна клема з'єднана з не призначеною для першого відводу обмотки першою перемикальною клемою; - перша відвідна клема з'єднана з третьою відвідною клемою або з третьою перемикальною клемою, яка не призначена для третього відводу обмотки. Може бути передбачено або визначено, що принаймні один із силових ступеневих перемикачів містить преселектор із двома клемами преселектора і однією базовою клемою. Може бути передбачено або визначено, що - принаймні один із преселекторів виконаний в формі перемикача полюсів; - клеми преселектора можуть бути з'єднані з кінцями регулювальної обмотки, яка призначена для відповідного силового ступеневого перемикача; - базова клема може бути з'єднана з першою клемою установки або з кінцем основної обмотки, яка індуктивно сполучена з цією регулювальною обмоткою. Може бути передбачено або визначено, що - принаймні один із преселекторів виконаний у формі селектора ступенів для грубого регулювання; - базова клема може бути з'єднана з кінцем регулювальної обмотки, яка призначена для відповідного силового ступеневого перемикача; - клеми преселектора можуть бути з'єднані з кінцями обмотки грубого регулювання, яка індуктивно сполучена з цією регулювальною обмоткою і зокрема гальванічно відокремлена від неї. Може бути передбачено або визначено, що принаймні два силових ступеневих перемикачі сполучені таким чином, що вони здійснюють перемикання в однаковому напрямку і зокрема синхронно. При цьому "здійснюють перемикання в одному напрямку" означає, що кожен із зв'язаних силових ступеневих перемикачів збільшує або зменшує кількість ефективних витків обмотки відносно магнітного потоку. Переважно визначено, що перший і другий силові ступеневі перемикачі об'єднані в збірний перемикальний вузол або реалізовані чи утворені за допомогою збірного перемикального вузла. Переважно перемикальний вузол виконаний згідно з п'ятим аспектом. Переважно визначено, що перемикальний вузол містить раму, на якій встановлені принаймні перший і другий силові ступеневі перемикачі. Переважно визначено, що - перший силовий ступеневий перемикач містить перший силовий перемикач і перший селектор; - другий силовий ступеневий перемикач містить другий силовий перемикач і другий селектор; - рама містить стійку силових перемикачів і стійку селекторів; - силові перемикачі встановлені на стійці силових перемикачів, а селектори встановлені на стійці селекторів. Винахід пропонує згідно з другим аспектом електричну установку, яка містить - першу регулювальну обмотку з принаймні двома першими відводами; - другу регулювальну обмотку з принаймні двома другими відводами; - перемикальний пристрій, який виконаний згідно з першим аспектом і/або який містить перший силовий ступеневий перемикач із першою відвідною клемою і принаймні трьома першими перемикальними клемами, принаймні дві з яких з'єднані з відповідними першими відводами обмотки; другий силовий ступеневий перемикач із другою відвідною клемою і принаймні трьома другими перемикальними клемами, принаймні дві з яких з'єднані з відповідними другими відводами другої регулювальної обмотки; причому - друга відвідна клема з'єднана з першою відвідною клемою або з першою перемикальною клемою, яка не призначена для першого відводу обмотки. 3 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 Запропонована установка в разі необхідності може бути виконана в будь-якій формі, наприклад - як однофазна або багатофазна, зокрема двофазна або трифазна; - і/або таким чином, що вона містить принаймні одну або не містить додаткову регулювальну обмотку і/або принаймні одну основну обмотку, і/або принаймні одну обмотку грубого регулювання. Якщо установка виконана як багатофазна, також відповідно як багатофазний може бути виконаний, наприклад, перемикальний пристрій. Альтернативно, наприклад, для кожної фази може бути передбачений або наявний однофазний перемикальний пристрій. Кілька однофазних перемикальних пристроїв можуть бути підключені разом, наприклад, за схемою з'єднання зіркою або трикутником. Кожна регулювальна обмотка в разі потреби може бути виконана в будь-якій формі, наприклад такій, що вона - містить окрему обмотку або частину, або секцію всієї обмотки, яка, зокрема, крім цього містить принаймні одну з інших регулювальних обмоток і/або принаймні одну основну обмотку; і/або - гальванічно відокремлена від інших регулювальних обмоток або послідовно підключена принаймні з однією з інших регулювальних обмоток; і/або - має однакову або відмінну від принаймні однієї з інших регулювальних обмоток конструкцію; і/або - містить принаймні один або не містить жодного додаткового відводу обмотки. Кожен перемикальний пристрій в разі потреби може бути виконаний у будь-якій формі, наприклад як один із перемикальних пристроїв, запропонованих згідно з першим аспектом. Переважно передбачено або визначено, що - установка містить першу клему, яка з'єднана з першою регулювальною обмоткою, і другу клему, яка з'єднана з другою регулювальною обмоткою; - зокрема перша клема установки з'єднана з першим кінцем першої регулювальної обмотки і/або друга клема установки з'єднана з першим кінцем другої регулювальної обмотки або з першою відвідною клемою. За допомогою цих клем установка може бути приєднана, наприклад, до мережі змінного струму. Якщо мережа змінного струму має більше однієї фази, запропонована установка може бути відповідно виконана, наприклад, як багатофазна, і для кожної фази відповідна частина установки може бути з'єднана з відповідним мережним проводом мережі змінного струму. Альтернативно, наприклад, для кожної фази може бути передбачено по одній із запропонованих установок у однофазному виконанні, яка з'єднана або може бути з'єднана з відповідним мережним проводом. Кожна відвідна клема може бути з'єднана, наприклад, із масою або потенціалом землі, або з нульовою точкою схеми з'єднання зіркою, або з вершиною схеми з'єднання трикутником, або з клемою електричної установки, або з відводом електричної установки, або із мережним проводом. В свою чергу, відвід може бути з'єднаний, наприклад, із масою або потенціалом землі, або з нульовою точкою схеми з'єднання зіркою, або з вершиною схеми з'єднання трикутником. Кожен мережний провід в разі необхідності може бути виконаний у будь-якій формі і сполучений, наприклад, із однією фазою мережі змінного струму або як нейтральний провід із нульовою точкою схеми з'єднання зіркою мережі змінного струму. Може бути передбачено або визначено, що установка містить - третю регулювальну обмотку із двома третіми відводами обмотки; причому - друга відвідна клема з'єднана із не призначеною для першого відводу обмотки першою перемикальною клемою; - перемикальний пристрій містить третій силовий ступеневий перемикач із третьою відвідною клемою і трьома третіми перемикальними клемами, принаймні дві з яких з'єднані з відповідними третіми відводами обмотки; - перша відвідна клема з'єднана з третьою відвідною клемою або з третьою перемикальною клемою, яка не призначена для третього відводу обмотки. Може бути передбачено або визначено, що установка містить основну обмотку, яка індуктивно зв'язана і зокрема послідовно підключена принаймні з однією регулювальною обмоткою. 4 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 Може бути передбачено або визначено, що принаймні один силовий ступеневий перемикач містить преселектор із двома клемами преселектора і однією базовою клемою. Преселектор залежно від потреби може бути виконаний у будь-якій формі, наприклад як перемикач полюсів або селектор ступенів для грубого регулювання або багатопозиційний селектор ступенів для грубого регулювання; - і/або таким чином, що він містить принаймні одну або не містить жодної додаткової клеми преселектора. Може бути передбачено або визначено, що - принаймні один преселектор виконаний у формі перемикача полюсів; - клеми преселектора з'єднані з кінцями регулювальної обмотки, яка призначена для відповідного силового ступеневого перемикача; - базова клема з'єднана з першою клемою установки або з кінцем основної обмотки, яка індуктивно зв'язана з цією регулювальною обмоткою. Може бути передбачено або визначено, що установка містить - обмотку грубого регулювання, яка індуктивно зв'язана з регулювальною обмоткою, призначеною для вміщуючого преселектор силового ступеневого перемикача, і зокрема гальванічно відокремлена від нього; причому - преселектор виконаний у формі селектора ступенів для грубого регулювання; - клеми преселектора з'єднані з кінцями обмотки грубого регулювання; - базова клема з'єднана з кінцем цієї регулювальної обмотки. Може бути передбачено або визначено, що - принаймні для однієї з регулювальних обмоток площа поперечного перерізу проводу є сталою; і/або - принаймні дві регулювальних обмотки індуктивно зв'язані і/або пронизані одним і тим самим або певним магнітним потоком, і/або призначені для однієї і тієї самої або певної фази, і/або встановлені на спільному магнітному сердечнику, і/або призначені для одного і того самого або певного магнітного контуру; і/або - регулювальні обмотки підключені послідовно за допомогою силового ступеневого перемикача. Може бути передбачено або визначено, що установка виконана в формі компенсаційного дроселя або принаймні утворює частину компенсаційного дроселя. Може бути передбачено або визначено, що установка виконана в формі регулювального трансформатора, який має первинну і вторинну сторони, або принаймні утворює частину регулювального трансформатора, який має первинну і вторинну сторони, причому регулювальні обмотки утворюють принаймні частину первинної або вторинної сторони. Може бути передбачено або визначено, що регулювальний трансформатор виконаний у формі трансформатора статичного перетворювача струму (перетворювального трансформатора). Трансформатори статичних перетворювачів струму (перетворювальні трансформатори), називані також трансформаторами для електропередачі постійним струмом високої напруги (HGU), застосовують на перетворювальних підстанціях зі статичними перетворювачами, на яких для електропередачі постійним струмом високої напруги здійснюють перетворення трифазного струму на постійний струм, і навпаки. Згідно з третім аспектом винахід пропонує застосування перемикального пристрою, який виконаний згідно з першим аспектом, для керування і/або регулювання, і/або настроювання і/або перемикання електричної установки, яка містить першу і другу регулювальні обмотки, і яка зокрема виконана згідно з другим аспектом. Може бути передбачено або визначено, що - керування і/або регулювання, і/або настроювання і/або перемикання здійснюють таким чином, що змінюють кількість ефективних витків кожної з регулювальних обмоток; і/або - установка виконана в формі компенсаційного дроселя або регулювального трансформатора, або перетворювального трансформатора. Згідно з четвертим аспектом винахід пропонує застосування електричної установки, яка виконана згідно з другим аспектом у формі компенсаційного дроселя або регулювального трансформатора, або перетворювального трансформатора. Згідно з п'ятим аспектом винахід пропонує перемикальний вузол для електричної установки з першою і другою регулювальними обмотками, що містить перемикальний пристрій, виконаний згідно з першим аспектом. Переважно визначено, що перемикальний вузол містить раму, на якій встановлені принаймні перший і другий силові ступеневі перемикачі. Переважно визначено, що 5 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 - перший силовий ступеневий перемикач містить перший силовий перемикач і перший селектор; - другий силовий ступеневий перемикач містить другий силовий перемикач і другий селектор; - рама містить стійку силових перемикачів і стійку селектора; - силові перемикачі встановлені на стійці силових перемикачів, а селектори - на стійці селекторів. Згідно з шостим аспектом винахід пропонує застосування перемикального вузла в перемикальному пристрої, виконаному згідно з першим аспектом в формі збірного перемикального вузла, в якому об'єднані перший і другий силові ступеневі перемикачі, або за допомогою якого реалізовані чи утворені перший і другий силові ступеневі перемикачі. Переважно перемикальний вузол виконаний згідно з п'ятим аспектом. Згідно з сьомим аспектом винахід пропонує застосування перемикального вузла, який виконаний згідно з п'ятим аспектом, для виготовлення перемикального пристрою, який виконаний згідно з першим аспектом. Висновки і пояснення щодо будь-якого з аспектів винаходу, зокрема стосовно окремих ознак цього аспекту, є чинними відповідно також аналогічно для інших аспектів винаходу. Далі форми виконання винаходу пояснюються докладніше на прикладах із посиланням на додані креслення. Проте, окремі ознаки, які випливають із цього, не обмежуються окремими формами виконання, а можуть бути пов'язані чи комбіновані з описаними вище окремими ознаками і/або з окремими ознаками інших форм виконання. Подробиці наведені на кресленнях лише для пояснення, а не для обмеження. Позиційні позначення у пунктах формули винаходу жодною мірою не обмежують обсяг правової охорони винаходу, а лише відповідають зображеним на кресленнях формам виконання винаходу. На кресленнях наведено: Фіг. 1 Перша форма виконання електричної установки, що містить дві регулювальні обмотки і першу форму виконання перемикального пристрою; Фіг. 2 Друга форма виконання установки з другою формою виконання перемикального пристрою; Фіг. 3 Третя форма виконання установки з третьою формою виконання перемикального пристрою; Фіг. 4 Четверта форма виконання установки; Фіг. 5 П'ята форма виконання установки; Фіг. 6 Шоста форма виконання установки із четвертою формою виконання перемикального пристрою; Фіг. 7 Сьома форма виконання установки з п'ятою формою виконання перемикального пристрою; Фіг. 8 Перша форма виконання силового ступеневого перемикача для перемикального пристрою; Фіг. 9 Друга форма виконання силового ступеневого перемикача; Фіг. 10 Восьма форма виконання установки з шостою формою виконання перемикального пристрою; Фіг. 11 Дев'ята форма виконання установки з сьомою формою виконання перемикального пристрою; Фіг. 12 Десята форма виконання установки з восьмою формою виконання перемикального пристрою; Фіг. 13 Одинадцята форма виконання установки з дев'ятою формою виконання перемикального пристрою; Фіг. 14 Дванадцята форма виконання установки з десятою формою виконання перемикального пристрою; Фіг. 15 Одинадцята форма виконання перемикального пристрою; Фіг. 16 Переріз вздовж осі А-А; Фіг. 17 Переріз вздовж осі В-В; Фіг. 18 Переріз вздовж осі С-С; Фіг. 19 Переріз вздовж осі D-D. На фіг. 1 схематично зображена перша форма виконання електричної установки 10, яка в даному прикладі виконана в формі регульованого компенсаційного дроселя для утворення і/або зміни, і/або регулювання реактивної потужності в мережі змінного струму (не зображеній на кресленні). Установка 10 містить першу і другу клеми 101, 102 установки, які підключені або 6 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 можуть бути підключені до мережних проводів (не зображених на кресленні) мережі змінного струму. У цій формі виконання установка 10 містить першу регулювальну обмотку 11 з чотирма першими відводами 12 обмотки, другу регулювальну обмотку 13 з чотирма другими відводами 14 обмотки і перемикальний пристрій 15, який виконаний згідно з першою формою виконання. У цій формі виконання перемикальний пристрій 15 містить перший силовий ступеневий перемикач 16 із відвідною клемою 161, називаною також першою відвідною клемою 161, чотирма перемикальними клемами 162, називаними також першими перемикальними клемами 162, і системою 163 рухомих контактів 163, називаною також першою системою 163 рухомих контактів, а також другий силовий ступеневий перемикач 17 із відвідною клемою 171, називаною також другою відвідною клемою 171, чотирма перемикальними клемами 172, називаними також другими перемикальними клемами 172, і системою 173 рухомих контактів, називаною також другою системою 173 рухомих контактів. Кожна з перших перемикальних клем 162, називаних також першими ступеневими клемами, призначена для відповідного першого відводу 12 обмотки і безпосередньо з'єднана з ним. Кожна з других перемикальних клем 172, називаних також другими ступеневими клемами, призначена для відповідного другого відводу 14 обмотки і безпосередньо з'єднана з ним. Друга відвідна клема 171 безпосередньо з'єднана з першою відвідною клемою 161. Кожна система 163/173 рухомих контактів з'єднана з відповідною відвідною клемою 161/171 і може бути на вибір введена в електричний контакт з кожною із відповідних ступеневих клем 162/172. Найвищий на фіг. 1 перший відвід 12 обмотки приєднаний до верхнього, першого кінця першої регулювальної обмотки 11 і до першої клеми 101 установки, а найнижчий перший відвід 12 обмотки приєднаний до нижнього, другого кінця першої регулювальної обмотки 11 чи утворює цей другий кінець. Найнижчий другий відвід 14 обмотки приєднаний до нижнього, першого кінця другої регулювальної обмотки 13 і до другої клеми 102 установки, а найвищий другий відвід 14 обмотки приєднаний до вищого, другого кінця другої регулювальної обмотки 13 чи утворює цей другий кінець. Між першим кінцем першої регулювальної обмотки 11 і першою клемою 101 установки і/або між першим кінцем другої регулювальної обмотки 13 і другою клемою 102 установки в кожному випадку може бути послідовно включена, наприклад, принаймні одна основна обмотка (не зображена на кресленні) і/або принаймні одна додаткова регулювальна обмотка (не зображена на кресленні). У цій формі виконання регулювальні обмотки 11,13 гальванічно відокремлені одна від одної і встановлені на спільному магнітному сердечнику (не зображеному на кресленні), завдяки чому вони індуктивно зв'язані і пронизані одним і тим самим магнітним потоком. У цій формі виконання регулювальні обмотки 11, 13 мають однакову конструкцію, а силові ступеневі перемикачі 16, 17 зв'язані таким чином, що вони здійснюють перемикання в одному напрямку і синхронно. Це означає, що переміщення систем 163, 173 рухомих контактів у напрямку першого або другого кінця відповідної регулювальної обмотки 11,13 відбувається одночасно. Якщо, наприклад, перша система 163 рухомих контактів на фіг. 1 переміщується вгору до першого кінця першої регулювальної обмотки 11, одночасно друга система 173 рухомих контактів переміщується вниз до першого кінця другої регулювальної обмотки 13, і навпаки. Проте, можливим є також переміщення систем 163, 173 рухомих контактів незалежно одна від одної в часі і/або в будь-якому напрямку. На фіг. 2 схематично зображена друга форма виконання установки 10. Ця форма виконання подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання установки перемикальний пристрій 15 виконаний згідно з другою формою, яка подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання кожен силовий ступеневий перемикач 16/17 містить виконаний як перемикач полюсів преселектор 18'/18" із двома клемами 181'/181" преселектора, базовою клемою 183'/183" і рухомим контактом 184'/184", який з'єднаний із відповідною базовою клемою 183'/183" і на вибір може бути введений в електричний контакт із відповідними клемами 181'/181", 182'/182" преселектора. У кожному силовому ступеневому перемикачі 16/17 перша клема 181'/181" преселектора безпосередньо з'єднана з першим кінцем відповідної регулювальної обмотки 23/24, друга клема 182'/182" преселектора - з другим кінцем відповідної 7 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 регулювальної обмотки 23/24 і базова клема 183'/183" - з відповідною клемою 101/102 установки. Ця форма виконання забезпечує можливість перемикання напрямку підключення кожної з регулювальних обмоток 23, 24, а також їх шунтування. Переважно кожен силовий ступеневий перемикач 16/17 містить додаткову перемикальну клему 162'/172', з якою може контактувати відповідна система 163/173 рухомих контактів, і яка з'єднана з відповідною базовою клемою 183, але не з'єднана з відповідними відводами 12/14 обмотки. Ці додаткові перемикальні клеми називані також комутаційними клемами 162'/172'. На фіг. 3 схематично зображена третя форма виконання установки 10. Ця форма виконання подібна до другої форми виконання, зображеної на фіг. 2, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання установка 10 містить першу обмотку грубого регулювання 19, яка індуктивно зв'язана з першою регулювальною обмоткою 11 і гальванічно відокремлена від неї, і другу обмотку грубого регулювання 20, яка індуктивно зв'язана з другою регулювальною обмоткою 13 і гальванічно відокремлена від неї. Верхній на фіг. 3, перший кінець першої обмотки 19 грубого регулювання приєднаний до першої клеми 101 установки, а нижній, другий кінець першої обмотки 19 грубого регулювання з'єднаний із першою комутаційною клемою 162'. Нижній, перший кінець другої обмотки 20 грубого регулювання приєднаний до другої клеми 102 установки, а верхній, другий кінець другої обмотки 20 грубого регулювання з'єднаний із додатковою другою комутаційною клемою 172'. У цій формі виконання перемикальний пристрій 15 виконаний згідно з третьою формою виконання, яка подібна до другої форми виконання, зображеної на фіг. 2, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання кожен преселектор 18'/18" виконаний як селектор ступенів для грубого регулювання. У кожному силовому ступеневому перемикачі 16/17 відповідна перша клема преселектора 181'/181" безпосередньо з'єднана з першим кінцем відповідної обмотки 19/20 грубого регулювання, відповідна друга клема 182'/182" преселектора - з другим кінцем відповідної обмотки 19/20 грубого регулювання, а відповідна базова клема 183'/183" - з першим кінцем відповідної регулювальної обмотки 11/13. На фіг. 4 схематично зображена четверта форма виконання установки 10. Ця форма виконання подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання установка 10 виконана, наприклад, в формі однофазного регулювального трансформатора, що має сторону 21 вищої напруги або первинну сторону і сторону 22 нижчої напруги або вторинну сторону. Установка 10 містить третю і четверту клеми 103, 104 установки, які приєднані або можуть бути приєднані до мережних проводів (не зображених на кресленні) мережі змінного струму або іншої мережі змінного струму (на кресленні не зображеної). Регулювальні обмотки 11, 13 утворюють частину первинної сторони 21. Установка 10 містить на первинній стороні 21 першу основну обмотку 23, яка індуктивно зв'язана з першою регулювальною обмоткою 11 і послідовно підключена до неї, а на вторинній стороні 22 - другу основну обмотку 24, яка індуктивно зв'язана з обмотками 11,13,21 первинної сторони 21 і гальванічно відокремлена від них. Перша основна обмотка 23 послідовно включена між першим кінцем першої регулювальної обмотки 11 і першою клемою установки. Верхній на фіг. 4 кінець другої основної обмотки 24 з'єднаний із третьою клемою 103 установки, а нижній кінець - із четвертою клемою 104 установки. На фіг. 5 схематично зображена п'ята форма виконання установки 10. Ця форма виконання подібна до четвертої форми виконання, зображеної на фіг. 4, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання регулювальні обмотки 11, 13 і перша основна обмотка 23 утворюють вторинну сторону 22 і включені не між першою і другою клемами 101, 102 установки, а між третьою і четвертою клемами 103, 104 установки. Друга основна обмотка 26 утворює вторинну сторону 22 і включена не між третьою і четвертою клемами 103, 104 установки, а між першою і другою клемами 101, 102 установки. На фіг. 6 схематично зображена шоста форма виконання установки 10. Ця форма виконання подібна до першої форми виконання, яка зображена на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання відсутній найнижчий перший відвід обмотки 12 першої форми виконання, а другий кінець першої регулювальної обмотки 11 приєднаний до другого кінця другої регулювальної обмотки 13, завдяки чому регулювальні обмотки 11, 13 не відокремлені гальванічно одна від одної. 8 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 У цій формі виконання перемикальний пристрій 15 виконаний згідно з четвертою формою виконання, яка подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання найнижча на фіг. 6 перша перемикальна клема 162" не з'єднана безпосередньо з першим відводом 12 обмотки і тому утворює першу з'єднувальну клему 162". Друга відвідна клема 171 безпосередньо з'єднана з цією першою з'єднувальною клемою 162", а не з першою відвідною клемою 161. Перша відвідна клема 161 приєднана до другої клеми 102 установки. На фіг. 7 схематично зображена сьома форма виконання установки 10. Ця форма виконання подібна до шостої форми виконання, яка зображена на фіг. 6, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання відсутні передбачені або наявні в шостій формі виконання найвища ділянка ступеневої обмотки першої регулювальної обмотки 11 між обома найвищими на фіг. 6 першими відводами 12 обмотки, а також найвищий перший відвід 12 обмотки. У цій формі виконання перемикальний пристрій 15 виконаний згідно з п'ятою формою виконання, яка подібна до четвертої форма виконання, зображеної на фіг. 6, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання відсутня передбачена або наявна в четвертій формі виконання найвища перша ступенева клема 162. Перемикальний пристрій 15 містить спільний для обох силових ступеневих перемикачів 16, 17 виконаний як перемикач полюсів преселектор 18 із двома клемами 181,182 преселектора, базову клему 183 і рухомий контакт 184. Перша клема преселектора 181 безпосередньо з'єднана з першим кінцем першої регулювальної обмотки 23, друга клема 182 преселектора - з першим кінцем другої регулювальної обмотки 24, а базова клема 183 - з першою клемою 101 установки. Переважно перший силовий ступеневий перемикач 16 містить комутаційну клему 162', з якою може контактувати перша система 163 рухомих контактів, і яка з'єднана з базовою клемою 183, а не з одним із перших відводів 12 обмотки. На фіг. 8 вгорі схематично зображена перша форма виконання першого силового ступеневого перемикача 16. Другий силовий ступеневий перемикач 17 схематично зображений на фіг. 8 внизу і також виконаний згідно з цією формою виконання, але може також бути виконаний в іншій формі. У цій формі виконання кожен силовий ступеневий перемикач 16/17 виконаний як силовий перемикач і містить силовий перемикач 25'/25" із двома клемами 251'/251", 252'/252" перемикача, базову клему 253'/253" і рухомий контакт, який з'єднаний із відповідною базовою клемою 253'/253" і на вибір може бути електроенергонезалежно і під навантаженням уведений в електричний контакт із кожною з відповідних клем 251'/251", 252'/252" перемикача. Перша система 163 рухомих контактів виконана як селектор і називана також першим селектором 163. Друга система 173 рухомих контактів виконана як селектор і називана також другим селектором 173. Кожен селектор 163/173 містить дві рухомих щітки 26'/26", 27'/27" селектора, які можуть переміщуватися незалежно одна від одної. Кожна перша щітка 26'/26" селектора з'єднана з відповідною першою клемою 251'/251" перемикача і на вибір може бути введена в електричний контакт із відповідною - на фіг. 8 рахуючи зверху вниз - першою і третьою перемикальною клемою 162/172. Кожна друга щітка 27'/27" селектора з'єднана з відповідною другою клемою 252'/252" перемикача і на вибір може бути введена в електричний контакт з відповідною другою і четвертою перемикальною клемою 162/172. На фіг. 9 вгорі схематично зображена друга форма виконання першого силового ступеневого перемикача 16. Другий силовий ступеневий перемикач 17 схематично зображений на фіг. 9 внизу і також виконаний згідно з цією формою виконання, але може бути також виконаний в іншій формі. Ця форма виконання подібна до першої форми виконання, яка зображена на фіг. 8, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання кожен силовий ступеневий перемикач 16/17 виконаний як навантажувальний селектор. Силовий перемикач 25'/25" першої форми виконання відсутній. У кожному силовому ступеневому перемикачі 16/17 відповідні щітки 26'/26", 27'/27" селектора можуть переміщуватися лише разом і на певній відстані одна від одної. Вони з'єднані з відповідною відвідною клемою 161/171 і можуть бути на вибір електроенергонезалежно та під навантаженням уведені в електричний контакт з кожною із відповідних перемикальних клем 162/172. Кожна перемикальна клема 162/172 має контактну поверхню, яка обернена до відповідної щітки 26'/26", 27'/27" селектора. У кожному силовому ступеневому перемикачі 16/17 відстань контактними вістрями відповідних щіток 26'/26", 27'/27" селектора відносно розмірів контактних поверхонь в напрямку переміщення вибирають таким 9 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 чином, що в стаціонарному режимі, який зображений на фіг. 9, обидва контактних вістря прилягають до однієї контактної поверхні. Проміжок між кожними двома сусідніми поверхнями вибирають меншим, аніж відстань між контактними вістрями, завдяки чому при переміщенні щіток 26'/26", 27'/27" селектора в напрямку сусідньої контактної поверхні завжди принаймні одна з щіток 26'/26", 27'/27" селектора прилягає принаймні до однієї із сусідніх контактних поверхонь. На фіг. 10 схематично зображена восьма форма виконання установки 10. Ця форма виконання подібна до шостої форми виконання, яка зображена на фіг. 6, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання установка 10 містить третю регулювальну обмотку 28 із чотирма третіми відводами 29 обмотки, яка гальванічно відокремлена від обох інших регулювальних обмоток 11, 13 і встановлена на спільному магнітному сердечнику, завдяки чому всі три регулювальних обмотки 11, 13, 28 індуктивно зв'язані і пронизані одним і тим самим магнітним потоком. До другої клеми 102 установки приєднана не перша відвідна клема 161, а нижній на фіг. 10, перший кінець третьої регулювальної обмотки 28. У цій формі виконання перемикальний пристрій 15 виконаний згідно з шостою формою виконання, яка подібна до четвертої форми виконання, зображеної на фіг. 6, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 містить третій силовий ступеневий перемикач 30 із відвідною клемою 301, називаною також третьою відвідною клемою 301, чотирма перемикальними клемами 302, називаними також третіми перемикальними клемами 302, і системою 303 рухомих контактів, називаною також третьою системою 303 рухомих контактів 303. Кожна з третіх перемикальних клем 302, які призначені для відповідних третіх відводів 29 обмотки і безпосередньо з'єднані з ним, називана також ступеневою клемою. Третя система рухомих контактів 203 з'єднана з третьою відвідною клемою 301 і може бути на вибір уведена в електричний контакт із кожною з третіх ступеневих клем 302. У цій формі виконання перша відвідна клема 161 приєднана не до другої клеми 102 установки, а до третьої відвідної клеми 301. Найвищий на фіг. 10 третій відвід обмотки 29 приєднаний до верхнього, другого кінця третьої регулювальної обмотки 28, а найнижчий третій відвід обмотки 29 приєднаний до другого кінця третьої регулювальної обмотки 28 чи утворює цей другий кінець. На фіг. 11 схематично зображена дев'ята форма виконання установки 10. Ця форма виконання подібна до шостої форми виконання, зображеної на фіг. 6, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання установка 10 містить третю регулювальну обмотку 28 з трьома третіми відводами 29 обмотки, яка послідовно підключена між першою клемою 101 установки і першим кінцем першої регулювальної обмотки 11 та встановлена на спільному магнітному сердечнику, завдяки чому всі три регулювальних обмотки 11, 13, 28 індуктивно зв'язані і пронизані одним і тим самим магнітним потоком. У цій формі виконання перемикальний пристрій 15 виконаний згідно із сьомою формою виконання, яка подібна до шостої форми виконання, зображеної на фіг. 10, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання третій силовий ступеневий перемикач 30 має таку саму конструкцію, що й перший силовий ступеневий перемикач 16 і аналогічно йому з'єднаний з третьою регулювальною обмоткою 28. Найнижча на фіг. 11 третя перемикальна клема 302" утворює третю з'єднувальну клему 302". Перша відвідна клема 161 приєднана не до другої клеми 102 установки, а до третьої з'єднувальної клеми 302". До другої клеми 102 установки приєднана третя відвідна клема 301. На фіг. 12 схематично зображена десята форма виконання установки 10. Ця форма виконання подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 виконаний згідно з восьмою формою виконання, яка подібна до першої форми виконання, зображеної на фіг. 1, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 містить один єдиний перемикальний вузол 31 із рамою (не зображеною на кресленні), на якій встановлені силові ступеневі перемикачі 16, 17. Таким чином, силові ступеневі перемикачі 16, 17 об'єднані в збірний перемикальний вузол 31, за допомогою якого вони реалізовані і утворені. Перемикальний вузол 31 для зв'язку із зовнішніми пристроями містить перемикальні клеми 162, 172, до яких приєднані відводи 12, 14 обмотки. 10 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 13 схематично зображена одинадцята форма виконання установки 10. Ця форма виконання подібна до другої форми виконання, зображеної на фіг. 2, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 виконаний згідно з дев'ятою формою виконання, яка подібна до другої форми виконання, зображеної на фіг. 2, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 містить один єдиний перемикальний вузол 31 із рамою (не зображеною на кресленні), на якій встановлені силові ступеневі перемикачі 16, 17, включаючи передбачені для них преселектори 18', 18". При цьому силові ступеневі перемикачі 16, 17 об'єднані в збірний перемикальний вузол 31, за допомогою якого вони реалізовані і утворені. Перемикальний вузол 31 для з'єднання із зовнішніми пристроями містить перемикальні клеми 162, 162', 172, 172', за допомогою яких він приєднаний до відводів 12, 14 обмотки і першої та другої клем 101, 102 установки, а також перші і другі клеми 181', 181", 182', 182" преселектора і базову клему 183', 183", за допомогою яких він приєднаний до кінців регулювальних обмоток 11, 13 та першої і другої клем 101, 102 установки. На фіг. 14 схематично зображена дванадцята форма виконання установки 10. Ця форма виконання подібна до третьої форми виконання, зображеної на фіг. 3, тому далі докладніше пояснюються насамперед розбіжності між ними. У ційформі виконання перемикальний пристрій 15 виконаний згідно з десятою формою виконання, яка подібна до третьої форми виконання, зображеної на фіг. 3, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання перемикальний пристрій 15 містить один єдиний перемикальний пристрій 31 із рамою (не зображеною на кресленні), на якій встановлені силові ступеневі перемикачі 16, 17, включаючи передбачені для них преселектори 18', 18". При цьому силові ступеневі перемикачі 16, 17 об'єднані в збірний перемикальний вузол 31, за допомогою якого вони реалізовані і утворені. Перемикальний вузол 31 для з'єднання із зовнішніми пристроями містить перемикальні клеми 162, 162', 172, 172', за допомогою яких він приєднаний до відводів 12, 14 обмотки і других кінців обмоток 19, 20 грубого регулювання, а також перші і другі клеми 181', 181", 182', 182" преселектора і базову клему 183', 183", за допомогою яких він приєднаний до кінців обмоток 19, 20 грубого регулювання і перших кінців регулювальних обмоток 11, 13. У не зображеній на кресленні формі виконання три силових ступеневих перемикачі 16, 17, 30 перемикального пристрою 15, який виконаний згідно з шостою формою виконання, зображеною на фіг. 10, або сьомою формою виконання, зображеною на фіг. 11, об'єднані в збірний перемикальний вузол 31, за допомогою якого вони реалізовані і утворені. На фіг. 15, 16, 17, 18 і 19 схематично зображена одинадцята форма виконання перемикального пристрою 15, яка подібна до десятої форми виконання, зображеної на фіг. 14, тому далі докладніше пояснюються насамперед розбіжності між ними. У цій формі виконання кожен силовий ступеневий перемикач 16/17 виконаний згідно з першою формою виконання, зображеною на фіг. 8, проте, містить сімнадцять перших перемикальних клем 162, сімнадцять других перемикальних клем 172 і додатково преселектор 18'/18", який виконаний як селектор ступенів для грубого регулювання згідно з десятою формою виконання, зображеною на фіг. 14. Рама 32 містить стійку 321 силових перемикачів, на якій встановлені силові перемикачі 25', 25", і стійку 322 селекторів, на якій один над одним встановлені селектори 163, 173. Стійка 321 силових перемикачів виконана в формі циліндричного масляного бака з електроізоляційного матеріалу, заповненого ізоляційним маслом, всередині якого встановлені силові перемикачі 25', 25". Стійка 322 селекторів закріплена на нижній стороні стійки 321 силових перемикачів і містить вісь 33 селектора, вісь 34 преселектора і решітчастий каркас із вертикальних стрижнів 35 селектора, які виконані з електроізоляційного матеріалу, та вертикальних стрижнів 36 преселектора, які виконані з електроізоляційного матеріалу. Стрижні 35 селектора встановлені на першому колі навкруг осі 33 селектора, стрижні 36 преселектора встановлені на другому колі навкруг осі 34 преселектора. Щітки 26', 26", 27', 27" селектора встановлені один над одним із можливістю обертання відносно осі 33 селектора, а важелі 254', 254" силових перемикачів встановлені один над одним з можливістю обертання відносно осі 34 преселектора. В кожному селекторі 163/173 на стрижнях 35 селектора закріплені перемикальні клеми 162/172, які призначені для відповідних щіток 26'/26" селектора і розміщені в одній площині, в якій розміщена також ця перша щітка 26'/26" селектора, а призначені для відповідних других щіток 27'/27" селектора перемикальні клеми 162/172 та призначені для відповідних других щіток 27'/27" селектора комутаційні клеми 162'/172' закріплені на стрижнях 35 селектора в одній площині, в якій розміщена також ці другі щітки 27'/27" селектора. В кожному 11 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 60 преселекторі 18'/18" на стрижнях 36 преселектора розміщені призначені для відповідних рухомих контактів 184'/184" клеми 181'/182'/181"/182" преселектора і призначені для відповідних рухомих контактів 184'/184" базові клеми 183'/183", розміщені в одній площині, в якій розміщені також ці рухомі контакти 184'/184". Перша комутаційна клема 162' приєднана до другої клеми 182' першого преселектора 18', а друга комутаційна клема 172' приєднана до другої клеми 182" другого преселектора 18. Циліндрична стійка 321 силових перемикачів симетрично розділена на три сектори по 120° кожен, причому в нижньому згідно з фіг. 18 і 19 секторі встановлений перший силовий перемикач 25', а у верхньому - другий силовий перемикач 25". В стінці стійки 321 силових перемикачів у нижній площині в нижньому секторі близько до верхнього сектора закріплена клема 251' першого силового перемикача 25', друга клема 252' першого силового перемикача 25' закріплена в нижньому секторі близько до правого сектора, перша клема 251" другого силового перемикача 25" закріплена у верхньому секторі близько до правого сектора, а друга клема 252" другого силового перемикача 25" закріплена у верхньому секторі близько до нижнього сектора. В стінці стійки 321 силових перемикачів у верхній площині на границях секторів закріплені три клеми, із яких нижня згідно з фіг. 19 клема є базовою клемою 253' першого силового перемикача 25' і першою відвідною клемою 161, верхня клема є базовою клемою 253" другого силового перемикача 25" і другою відвідною клемою 171, а ліва клема є як базовою клемою 253' першого силового перемикача 25' і першою відвідною клемою 161, так і базовою клемою 253" другого силового перемикача 25" і другою відвідною клемою 171. Відвідне кільце 37 приєднане до цих трьох клем і є таким чином з'єднувальним проводом 37 між відвідними клемами 161, 171. Силовий ступеневий перемикач, який оснащений подібними стійками селекторів і силових перемикачів, пропонує, наприклад, компанія Maschinenfabrik Reinhausen GmbH, Німеччина, за найменуванням "VACUTAP® VRG II 1302". Перший з'єднувальний провід 38 приєднаний до першої щітки 26' першого селектора 163 і першої клеми 251' першого силового перемикача 25'. Другий з'єднувальний провід 39 приєднаний до другої щітки 27' першого селектора 163 і другої клеми 252' першого силового перемикача 25'. Третій з'єднувальний провід 40 (на фіг. 15 частково перекритий другим з'єднувальним проводом 39) приєднаний до першої щітки 26" другого селектора 173 і першої клеми 251" другого силового перемикача 25". Четвертий з'єднувальний провід 41 (на фіг. 15 частково перекритий першим з'єднувальним проводом 38) приєднаний до другої щітки 27" другого селектора 173 і другої клеми 252" другого силового перемикача 25". Проте, стійка 322 селекторів може бути виконана також в іншій формі і містити, наприклад, замість стрижнів 35 селектора і/або стрижнів 36 преселектора відповідний циліндр із електроізоляційного матеріалу, на якому закріплені перемикальні клеми і/або комутаційні клеми, і/або клеми преселектора, і/або базові клеми. Силовий ступеневий перемикач, який оснащений подібною стійкою селекторів, пропонує, наприклад, компанія ABB AB, Швеція, за найменуванням "VUCG", причому цей силовий ступеневий перемикач додатково містить третій селектор, встановлений між обома іншими селекторами на стійці селекторів. Стійка 322 селектора може бути утворена, наприклад, замість стрижнів 35 селектора і/або стрижнів 36 преселектора, сегментами в формі частини циліндра або дуговими циліндричними сегментами, виконаними з електроізоляційного матеріалу, на яких закріплені перемикальні клеми і/або комутаційні клеми, і/або клеми преселектора і/або базові клеми. Стійка 321 силових перемикачів може бути виконана також в іншій формі і, наприклад, симетрично розділена на три встановлені поряд одна з одною колонки, із яких на першій колонці, яка є, наприклад, зовнішньою колонкою, встановлений перший силовий перемикач 25', а на другій колонці, яка є, наприклад, іншою зовнішньою або середньою колонкою, встановлений другий силовий перемикач 25". Силовий ступеневий перемикач, який оснащений подібною стійкою силових перемикачів, пропонує, наприклад, компанія АВВАВ, Швеція, за найменуванням "VUCG", причому цей силовий ступеневий перемикач додатково містить третій силовий перемикач, який встановлений на третій колонці. Відповідна винаходові установка 10, відповідний винаходові перемикальний пристрій 15 і відповідний винаходові перемикальний вузол 31 можуть бути виготовлені, наприклад, із застосуванням описаного вище силового ступеневого перемикача "VACUTAP® VRG II 1302" або описаного вище силового ступеневого перемикача "VUCG". ПОЗИЦІЙНІ ПОЗНАЧЕННЯ 10 Електрична установка, компенсаційний дросель, регулювальний трансформатор 101/102/103/104 Перша/друга/третя/четверта клема установки 10 11 Перша регулювальна обмотка 12 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 12 Перші відводи обмотки, відводи обмотки 11 13 Друга регулювальна обмотка 14 Другі відводи обмотки, відводи обмотки 13 15 Перемикальний пристрій 16 Перший силовий ступеневий перемикач 161 Відвідна клема перемикача 16, перша відвідна клема 162 Перемикальні клеми перемикача 16, перші перемикальні клеми 162' Комутаційна клема перемикача 16, перша комутаційна клема 162" З'єднувальна клема перемикача 16, перша з'єднувальна клема 163 Система рухомих контактів перемикача 16, перша система рухомих контактів, перший селектор 17 Другий силовий ступеневий перемикач 171 Відвідна клема перемикача 17, друга відвідна клема 172 Перемикальні клеми перемикача 17, другі перемикальні клеми 172' Комутаційна клема перемикача 17, друга комутаційна клема 173 Система рухомих контактів перемикача 17, друга система рухомих контактів, другий селектор 18/18'/18" Спільний/перший/другий преселектор 181/182/183/184 Перша/друга клема преселектора/базова клема/рухомий контакт преселектора 18 181'/182'/183'/184' Перша/друга клема преселектора/базова клема/рухомий контакт преселектора 18' 181"/182"/183"/184" Перша/друга клема преселектора/базова клема/рухомий контакт преселектора 18" 19 Перша обмотка грубого регулювання 20 Друга обмотка грубого регулювання 21 Первинна сторона установки 10 22 Вторинна сторона установки 10 23 Перша основна обмотка 24 Друга основна обмотка 25'/25" Перший/другий силовий перемикач 251'/252'/253' Перша/друга клема перемикача/базова клема перемикача 25' 251"/252"/253" Перша/друга клеми перемикача/базова клема перемикача 25" 26'/26" Перша щітка селектора 163/173 27'/27" Друга щітка селектора 163/173 28 Третя регулювальна обмотка 29 Треті відводи обмотки, відводи обмотки 28 30 Третій силовий ступеневий перемикач 301 Відвідна клема перемикача 30, третя відвідна клема 302 Перемикальні клеми перемикача 30, треті перемикальні клеми 302" З'єднувальна клема перемикача 30, третя з'єднувальна клема 303 Система рухомих контактів перемикача 30, третя система рухомих контактів 31 Перемикальний вузол 32 Рама 321 Стійка силових перемикачів рами 32 322 Стійка селекторів рами 32 33 Вісь селектора стійки 322 34 Вісь преселектора стійки 322 35 Стрижні селектора стійки 322 36 Стрижні преселектора стійки 322 37 Відвідне кільце, з'єднувальний провід між 161 і 171 38 Перший з'єднувальний провід 39 Другий з'єднувальний провід 40 Третій з'єднувальний провід 41 Четвертий з'єднувальний провід ФОРМУЛА ВИНАХОДУ 60 1. Перемикальний пристрій (15) для електричної установки (10) із першою і другою регулювальними обмотками (11, 13), який містить 13 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 55 перший силовий ступеневий перемикач (16) із першою відвідною клемою (161) і трьома першими перемикальними клемами (162), принаймні дві з яких виконані з можливістю з'єднання з відповідними першими відводами (12) першої регулювальної обмотки (11); другий силовий ступеневий перемикач (17) із другою відвідною клемою (171) і трьома другими перемикальними клемами (172), принаймні дві з яких виконані з можливістю з'єднання з відповідними другими відводами (14) другої регулювальної обмотки (13); причому друга відвідна клема (171) з'єднана з першою відвідною клемою (161) або з першою перемикальною клемою (162"), яка не призначена для першого відводу обмотки (12). 2. Перемикальний пристрій (15) за попереднім пунктом, що містить третій силовий ступеневий перемикач (30) із третьою відвідною клемою (301) і трьома третіми перемикальними клемами (302), принаймні дві з яких виконані з можливістю з'єднання з відповідними третіми відводами (29) третьої регулювальної обмотки (28) установки (10); причому друга відвідна клема (171) з'єднана із не призначеною для першого відводу (12) обмотки першою перемикальною клемою (162"); перша відвідна клема (161) з'єднана з третьою відвідною клемою (301) або з третьою перемикальною клемою (302"), яка не призначена для третього відводу (29) обмотки. 3. Перемикальний пристрій (15) за будь-яким із попередніх пунктів, причому принаймні один із силових ступеневих перемикачів (16, 17, 30) містить преселектор (18) із двома клемами (181, 182) преселектора і базову клему (183). 4. Перемикальний пристрій (15) за будь-яким із попередніх пунктів, причому принаймні один із преселекторів (18) виконаний як перемикач полюсів; клеми преселектора (181, 182) виконані з можливістю з'єднання з кінцями регулювальної обмотки (11, 13), яка призначена для відповідного силового ступеневого перемикача (16, 17); базова клема (183) виконана з можливістю з'єднання з першою клемою (101) установки (10) або з одним кінцем основної обмотки (23, 24), яка індуктивно зв'язана з цією регулювальною обмоткою (11, 13). 5. Перемикальний пристрій (15) за будь-яким із попередніх пунктів, причому принаймні один із преселекторів (18) виконаний як селектор ступенів для грубого регулювання; базова клема (183) виконана з можливістю з'єднання з одним кінцем регулювальної обмотки (11, 13), яка призначена для відповідного силового ступеневого перемикача (16, 17); клеми (181, 182) преселектора виконані з можливістю з'єднання з кінцями обмотки (19, 20) грубого регулювання, яка індуктивно зв'язана з цією регулювальною обмоткою (11, 13). 6. Перемикальний пристрій (15) за будь-яким із попередніх пунктів, причому принаймні два силових ступеневих перемикачі (16, 17, 30) зв'язані з можливістю здійснення перемикання в одному напрямку і зокрема синхронно. 7. Перемикальний пристрій (15) за будь-яким із попередніх пунктів, причому перший і другий силові ступеневі перемикачі (16, 17) об'єднані в збірний перемикальний вузол (31) або реалізовані чи утворені за допомогою збірного перемикального вузла (31). 8. Електрична установка (10), яка містить: першу регулювальну обмотку (11) з двома першими відводами (12) обмотки; другу регулювальну обмотку (13) із двома другими відводами (14) обмотки; перемикальний пристрій (15), який виконаний згідно з одним із попередніх пунктів і/або який містить перший силовий ступеневий перемикач (16) із першою відвідною клемою (161) і трьома першими перемикальними клемами (162), принаймні дві з яких з'єднані з відповідними першими відводами (12) обмотки; другий силовий ступеневий перемикач (17) із другою відвідною клемою (171) і трьома другими перемикальними клемами (172), принаймні дві з яких з'єднані з відповідними другими відводами (14) обмотки; причому друга відвідна клема (171) з'єднана з першою відвідною клемою (161) або з першою перемикальною клемою (162"), яка не призначена для першого відводу (12) обмотки. 9. Установка (10) за будь-яким із попередніх пунктів, яка містить третю регулювальну обмотку (28) з двома третіми відводами (29) обмотки; причому друга відвідна клема (171) з'єднана з не призначеною для першого відводу (12) обмотки першою перемикальною клемою (162); перемикальний пристрій (15) містить 14 UA 112510 C2 5 10 15 20 25 30 35 40 45 50 третій силовий ступеневий перемикач (30) із третьою відвідною клемою (301) і трьома третіми перемикальними клемами (302), принаймні дві з яких з'єднані з відповідними третіми відводами (29) обмотки; перша відвідна клема (161) з'єднана з третьою відвідною клемою (301) або з третьою перемикальною клемою (302"), яка не призначена для третього відводу (29) обмотки. 10. Установка (10) за будь-яким із попередніх пунктів, яка містить основну обмотку (23, 24), яка індуктивно зв'язана і зокрема послідовно включена з принаймні однією регулювальною обмоткою (11, 13). 11. Установка (10) за будь-яким із попередніх пунктів, причому принаймні дві регулювальних обмотки (11, 13, 28) індуктивно зв'язані і/або пронизані одним і тим самим або певним магнітним потоком, і/або призначені для однієї і тієї самої або певної фази, і/або встановлені на спільному магнітному сердечнику, і/або призначені для одного і того самого або певного магнітного контуру. 12. Установка (10) за будь-яким із попередніх пунктів, яка виконана як компенсаційний дросель або утворює принаймні частину компенсаційного дроселя. 13. Застосування перемикального пристрою (15), який виконаний згідно з одним із попередніх пунктів, для керування і/або регулювання, і/або настроювання, і/або перемикання електричної установки (10), яка містить першу і другу регулювальні обмотки (11, 13) і яка зокрема виконана згідно з будь-яким із попередніх пунктів. 14. Застосування за будь-яким із попередніх пунктів, причому керування і/або регулювання, і/або настроювання, і/або перемикання здійснюють шляхом зміни кількості ефективного числа витків кожної з регулювальних обмоток (11, 13). 15. Застосування за будь-яким із попередніх пунктів, причому установка (10) виконана як компенсаційний дросель або як регулювальний трансформатор, або як трансформатор статичного перетворювача струму (перетворювальний трансформатор). 16. Застосування електричної установки (10), яка виконана згідно з будь-яким із попередніх пунктів, як компенсаційного дроселя або як регулювального трансформатора, або як перетворювального трансформатора. 17. Перемикальний вузол для електричної установки (10) з першою і другою регулювальними обмотками (11, 13), яка містить перемикальний пристрій (15), виконаний згідно з будь-яким із попередніх пунктів. 18. Перемикальний вузол за будь-яким із попередніх пунктів, причому перемикальний вузол (31) містить раму (32), на якій встановлені принаймні перший і другий силові ступеневі перемикачі (16, 17). 19. Перемикальний вузол за будь-яким із попередніх пунктів, причому і перший силовий ступеневий перемикач (16) містить перший силовий перемикач (25 ) і перший селектор (163); другий силовий ступеневий перемикач (17) містить другий силовий перемикач (25") і другий селектор (173); рама (32) містить стійку (321) силових перемикачів і стійку (322) селекторів; силові перемикачі (25', 25") встановлені на стійці (321) силових перемикачів, а селектори (163, 173) встановлені на стійці (322) селекторів. 20. Застосування перемикального вузла в перемикальному пристрої (15), який виконаний згідно з будь-яким із попередніх пунктів, як збірного перемикального вузла, в якому об'єднані перший і другий силові ступеневі перемикачі (16, 17), або за допомогою якого реалізовані чи утворені перший і другий силові ступеневі перемикачі (16, 17). 21. Застосування перемикального вузла за будь-яким із попередніх пунктів для виготовлення перемикального пристрою (15), який виконаний згідно з будь-яким із попередніх пунктів. 15 UA 112510 C2 16 UA 112510 C2 17 UA 112510 C2 18 UA 112510 C2 19 UA 112510 C2 20 UA 112510 C2 21 UA 112510 C2 22 UA 112510 C2 23 UA 112510 C2 24 UA 112510 C2 25 UA 112510 C2 26 UA 112510 C2 27 UA 112510 C2 28
