Спосіб передачі інформації і система для його здійснення

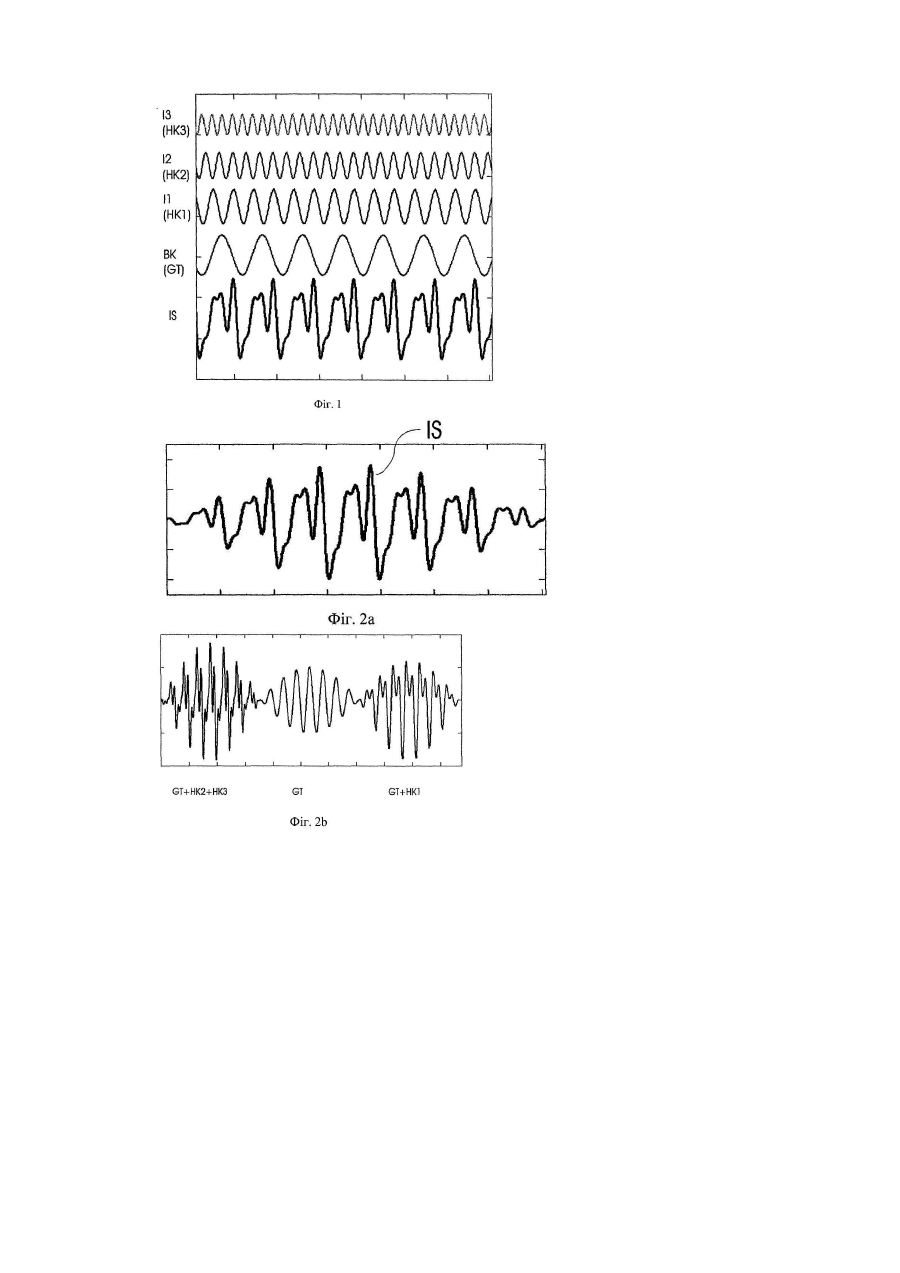

1. Спосіб передачі інформації, при якому до складу сигналу, що передається, входять щонайменше одна опорна складова (ВК) і щонайменше одна інформаційна складова (І1, І2, ..., IN), причому

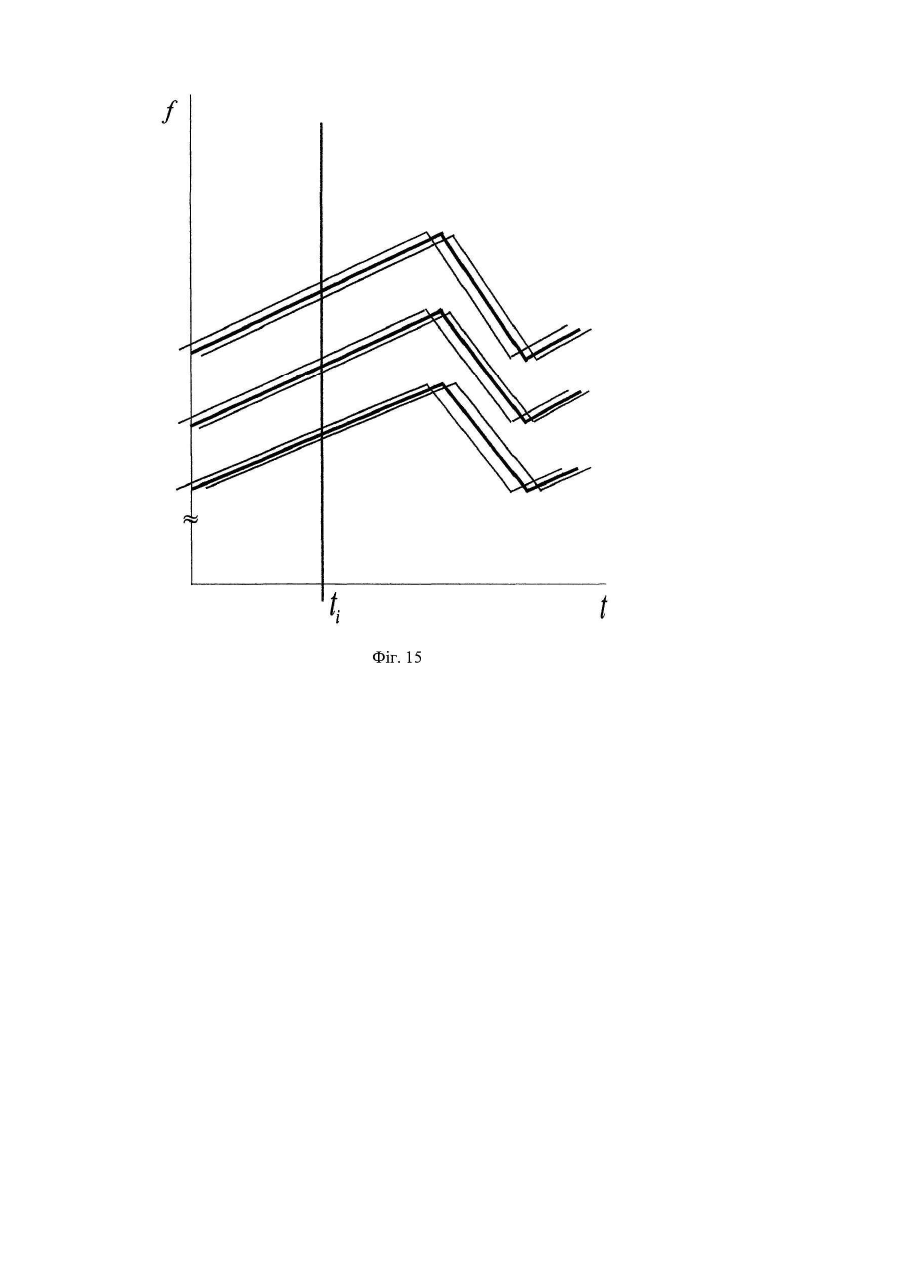

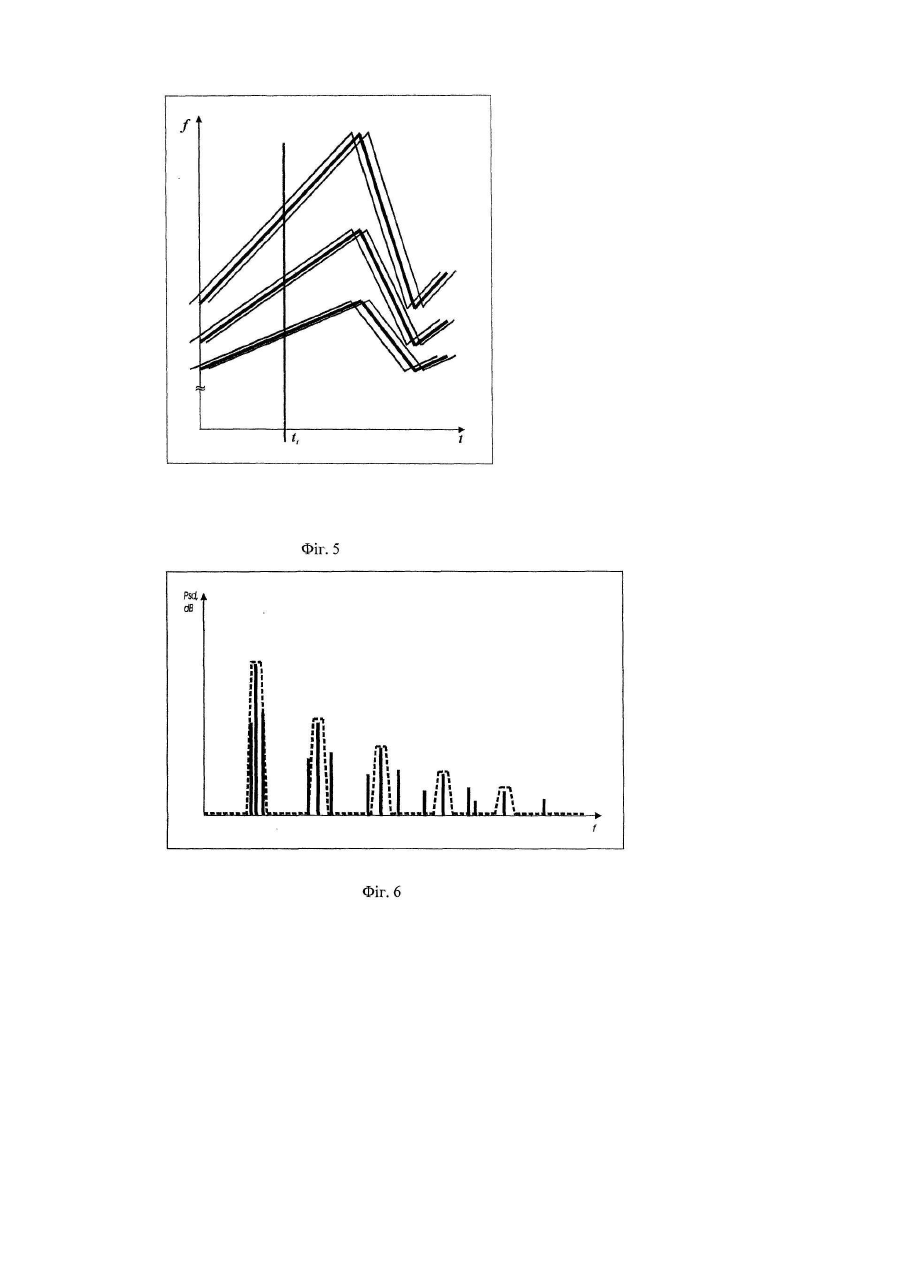

- щонайменше у одній з цих складових здійснюється неперервна зміна частоти протягом сеансу передачі інформації і, крім того,

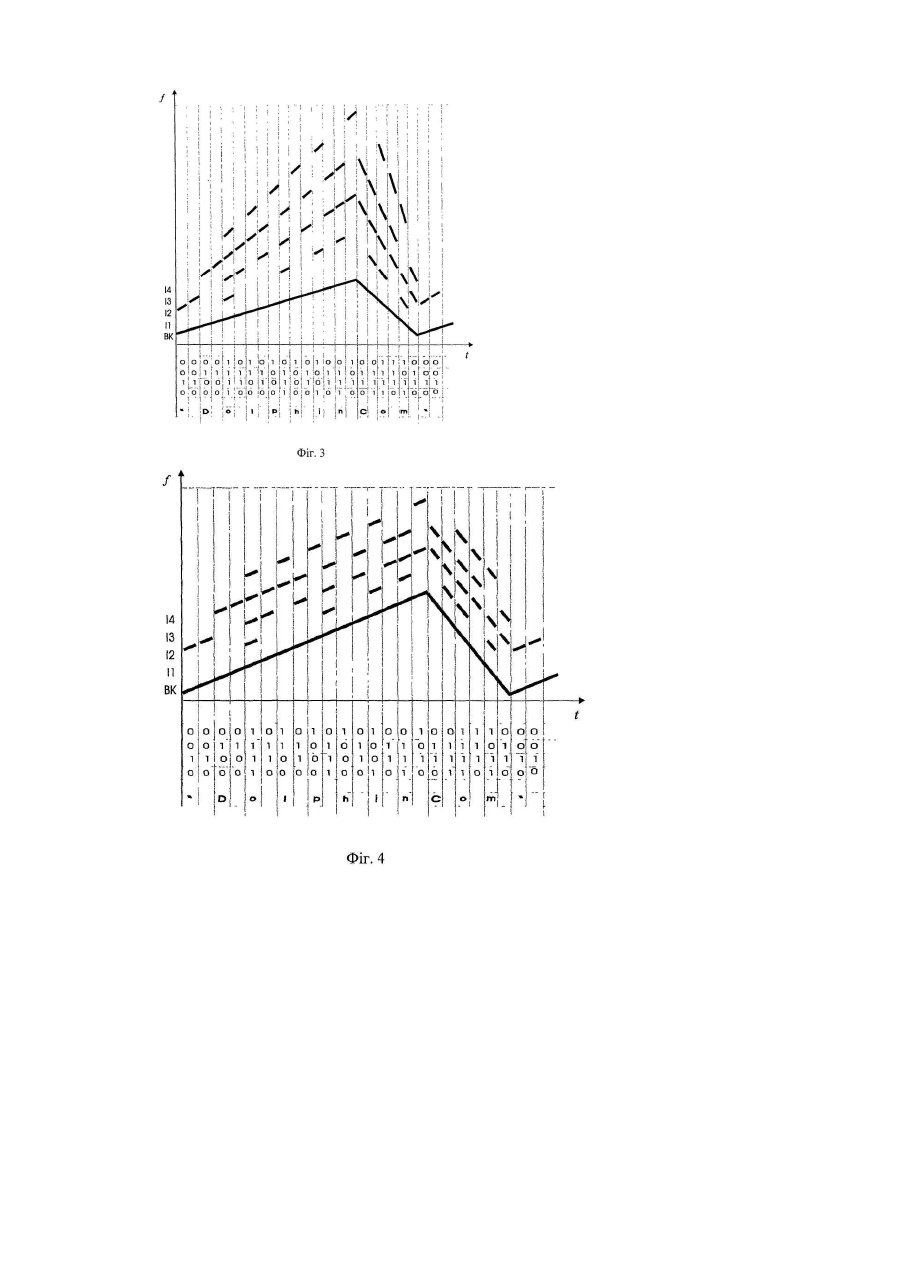

- опорна складова (ВК) і інформаційна складова (І1, І2, ..., IN) утворюють відповідні дискретні стани для формування бітового шаблона.

2. Спосіб за пунктом 1, у якому щонайменше у одній опорній складовій і щонайменше у одній інформаційній складовій здійснюється неперервна зміна частоти в часі, причому між частотами опорної та інформаційної складових задається певне співвідношення відповідно до заздалегідь заданої функції часу.

3. Спосіб за пунктом 2, у якому частотні відстані між складовими є постійними або такими, що пропорційно змінюються.

4. Спосіб за будь-яким з пп. 1-3, у якому частота щонайменше однієї складової протягом інтервалу передачі даних неперервно збільшується.

5. Спосіб за будь-яким з пп.1-4, при якому частота щонайменше однієї складової протягом інтервалу передачі даних неперервно зменшується.

6. Спосіб за будь-яким з попередніх пунктів, при якому градієнти змін частоти встановлюються в залежності від положення частот перешкод щодо відповідної частоти складової сигналу для мінімізації міжсимвольної інтерференції та/або встановлюються відповідні зсуви для запобігання шкідливій взаємній інтерференції декількох систем передачі даних.

7. Спосіб за будь-яким з пп. 1-6, при якому початкові частоти складових змінюють свої значення від одного інтервалу передачі даних до іншого.

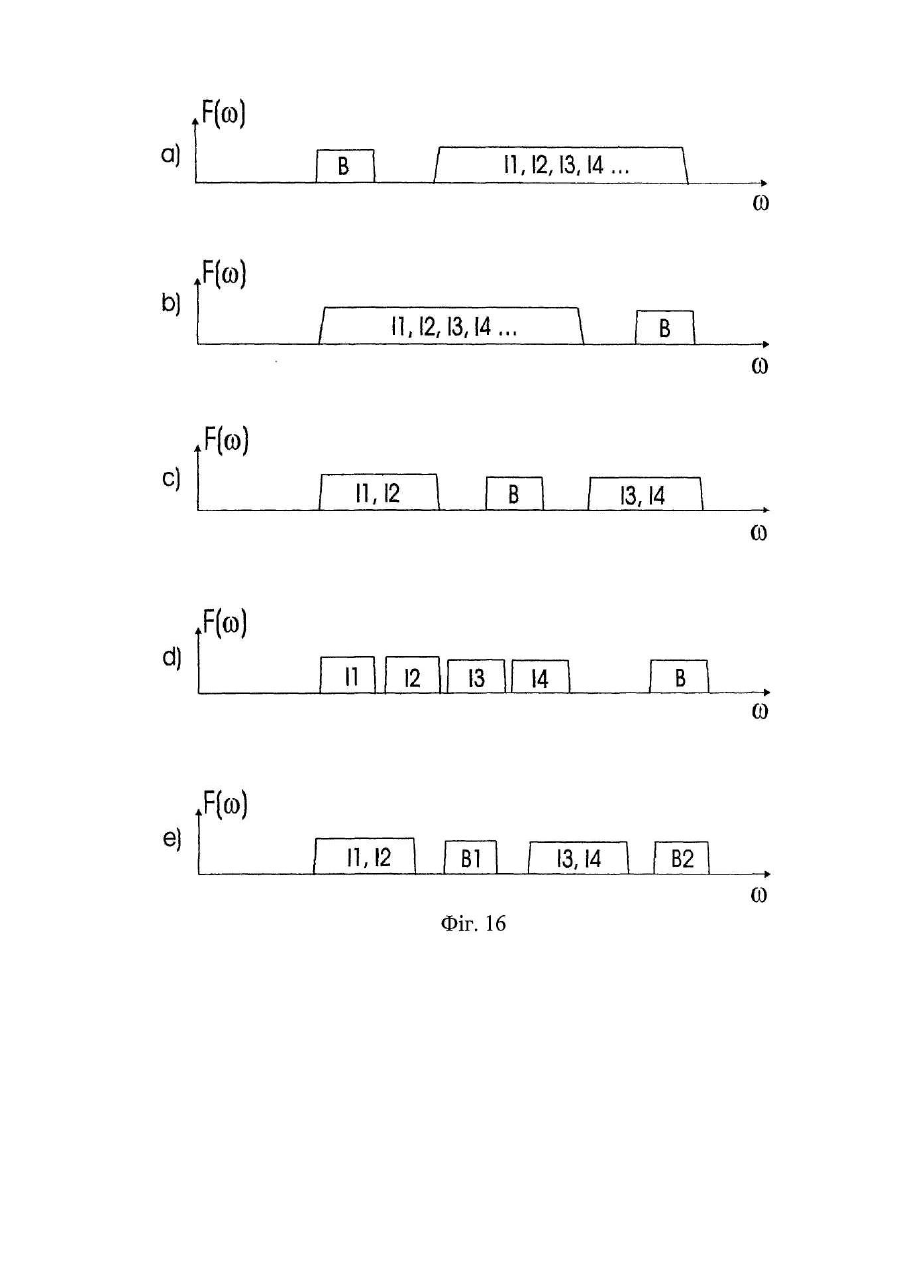

8. Спосіб за будь-яким з пп. 1-7, при якому діапазони зміни частоти, тобто частотні смуги, двох чи більшої кількості складових перетинаються.

9. Спосіб за будь-яким з пп. 1-8, при якому щонайменше одна складова, переважно опорна частота, лежить в окремій смузі частот.

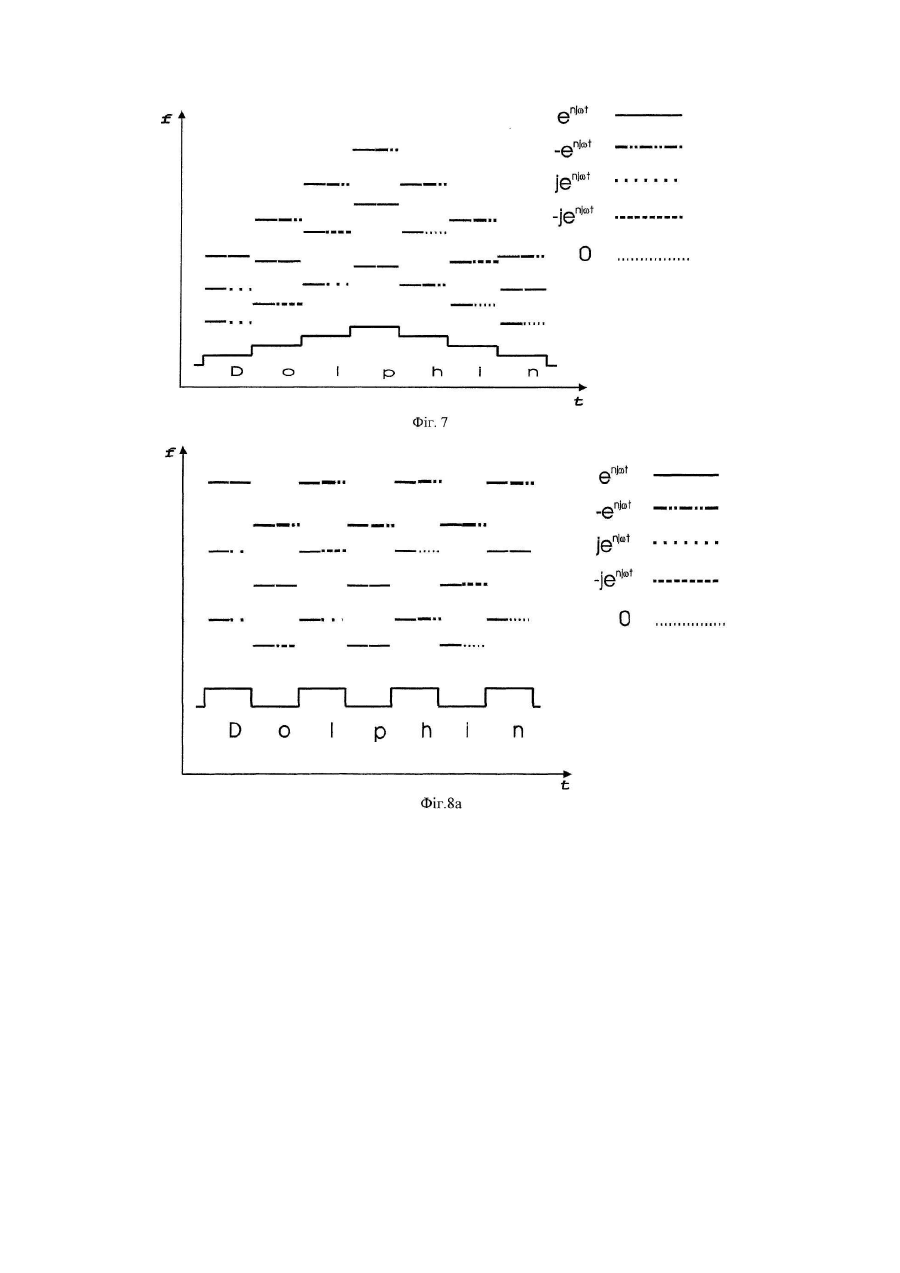

10. Спосіб за будь-яким з пп. 1-9, при якому бітовий шаблон задається переважно протягом даного такту часу за допомогою зміни частоти, амплітуди та/або фази або динамічної фазової характеристики.

11. Спосіб за будь-яким з пп. 1-10, при якому бітовий шаблон змінюється протягом одного такту часу.

12. Спосіб за будь-яким з пп. 1-11, при якому кількість інформаційних складових (І1, І2, ..., IN) змінюється у залежності від каналу передачі даних.

13. Спосіб за будь-яким з пп. 1-12, при якому опорна складова (ВК) використовується як додаткова інформаційна складова (IN+1).

14. Спосіб за будь-яким з пп. 1-13, при якому опорна складова (ВК) і щонайменше одна інформаційна складова (І1, І2, ..., IN) утворюються у вигляді звукової або електромагнітної хвилі.

15. Спосіб за будь-яким з пп. 1-14, при якому для обробки інформаційного сигналу після прийому опорна складова (ВК) відокремлюється від щонайменше однієї інформаційної складової (І1, І2, ..., IN).

16. Спосіб за будь-яким з пп. 1-15, при якому виконується попарна обробка опорної складової (ВК) і щонайменше однієї інформаційної складової (I1, I2, ..., IN).

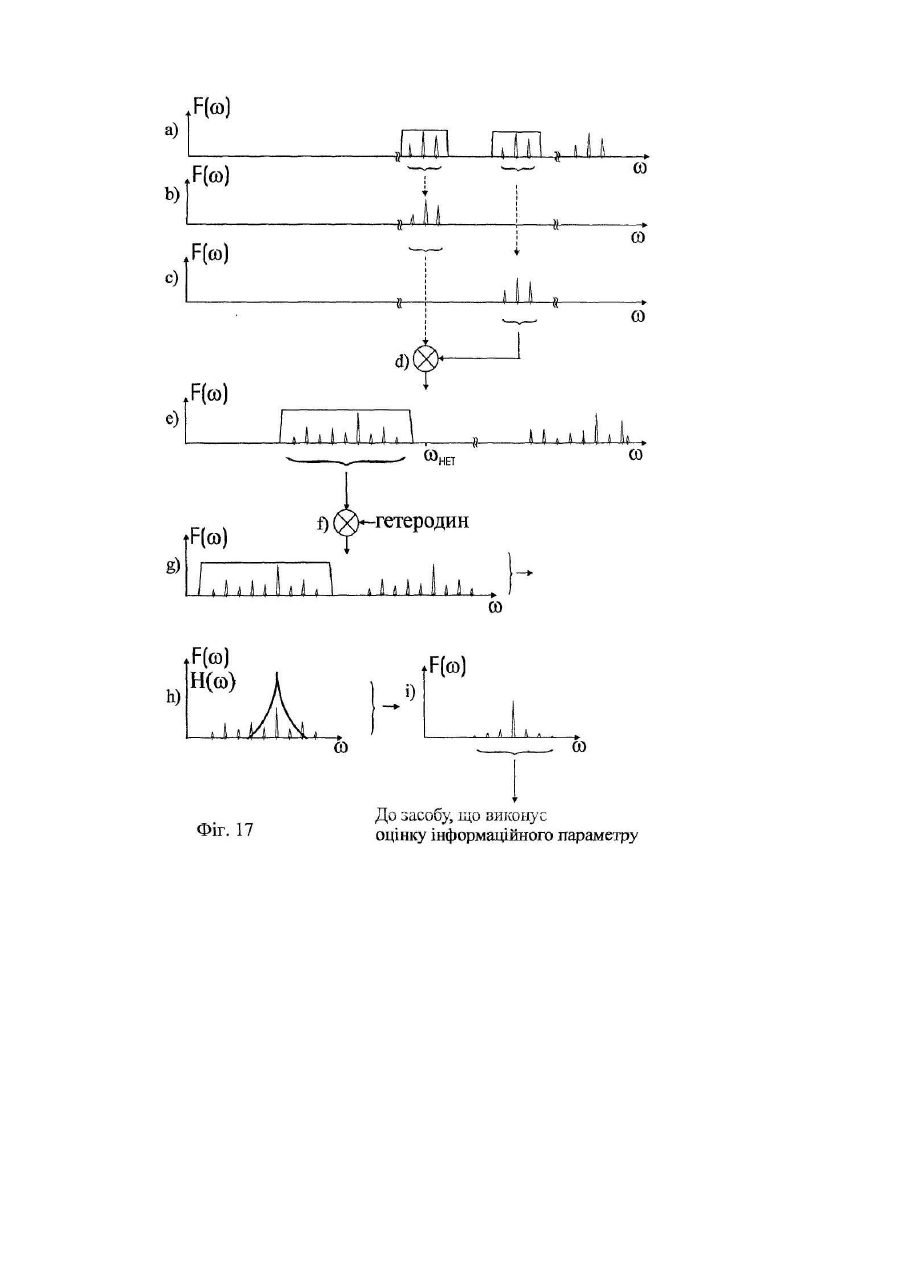

17. Спосіб за будь-яким з пп. 1-16, при якому інформаційна складова і опорна складова або оброблені попарно опорні складові та інформаційні складові перетворюються до константних проміжних частот (Z'l, Z'2, ..., Z'+X) переважно за допомогою перемножування з допоміжними частотами (Н1, Н2, ..., HN+X).

18. Спосіб за будь-яким з пп. 1-17, при якому, переважно у варіанті з пропорційною зміною частот складових сигналу, константні проміжні частоти досягаються за допомогою попарної обробки переважно перемножуванням сигналу, прийнятого в поточному такті, із сигналом, прийнятим у попередньому такті.

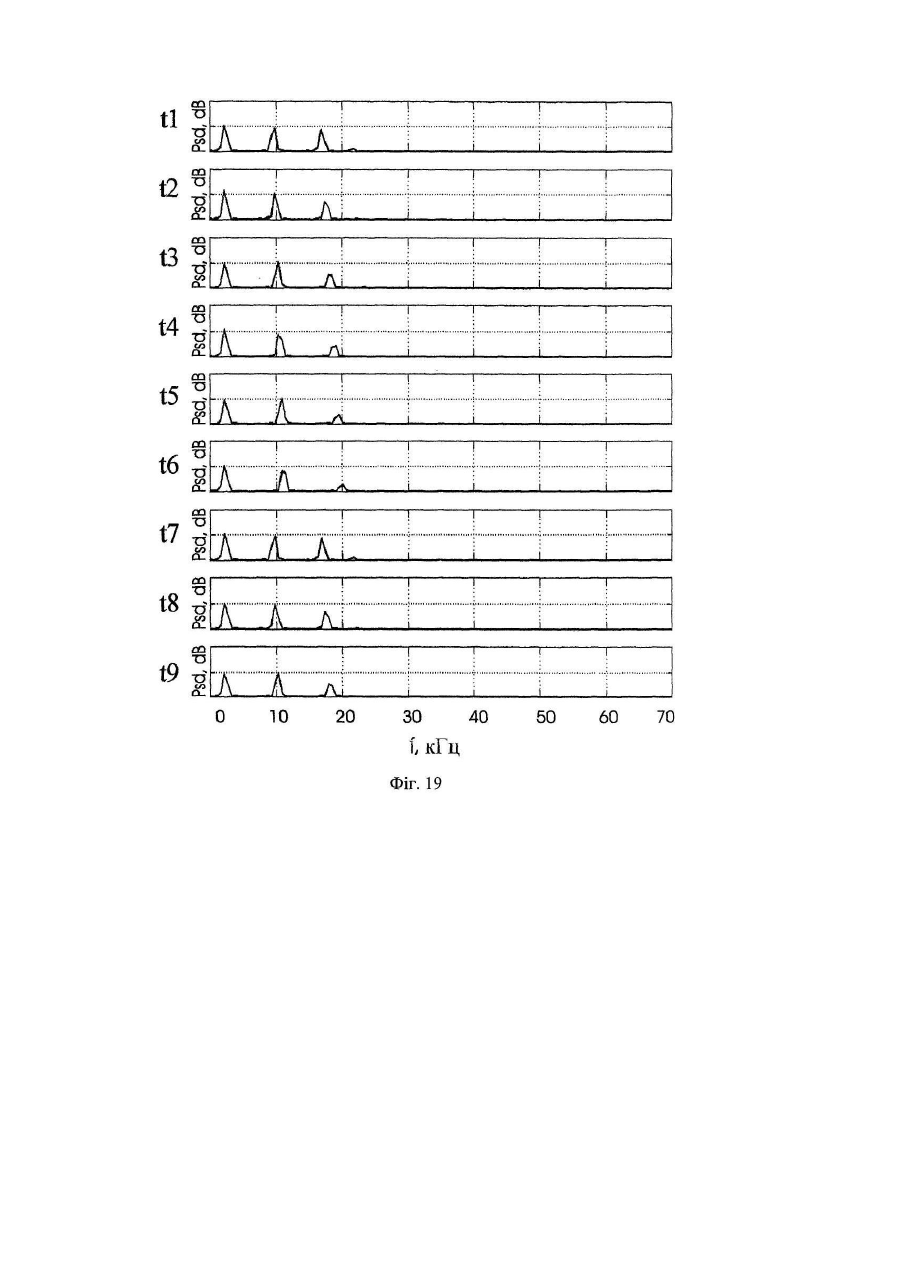

19. Спосіб за пунктом 16 або 18, при якому для відокремлення частотних складових спектра прийнятого сигналу використовується той ефект, що, в залежності від величини застосовуваного у випромінюваному сигналі частотного градієнта, розходження в часі поширення багатопроменевих складових у каналі, після перетворення прийнятого сигналу до проміжних константних частот, представлене у формі більших або менших частотних розходжень, причому найбільш сприятливі для наступної обробки частотні складові виділяються зі спектра проміжних частот (Z'l, Z'2, ..., Z'+X) переважно за допомогою фільтрувальних засобів та/або на основі аналізу таких складових знаходяться відповідні інформаційні параметри сигналу.

20. Спосіб за будь-яким з пп. 15-19, при якому через задані інтервали часу здійснюється настроювання на канал.

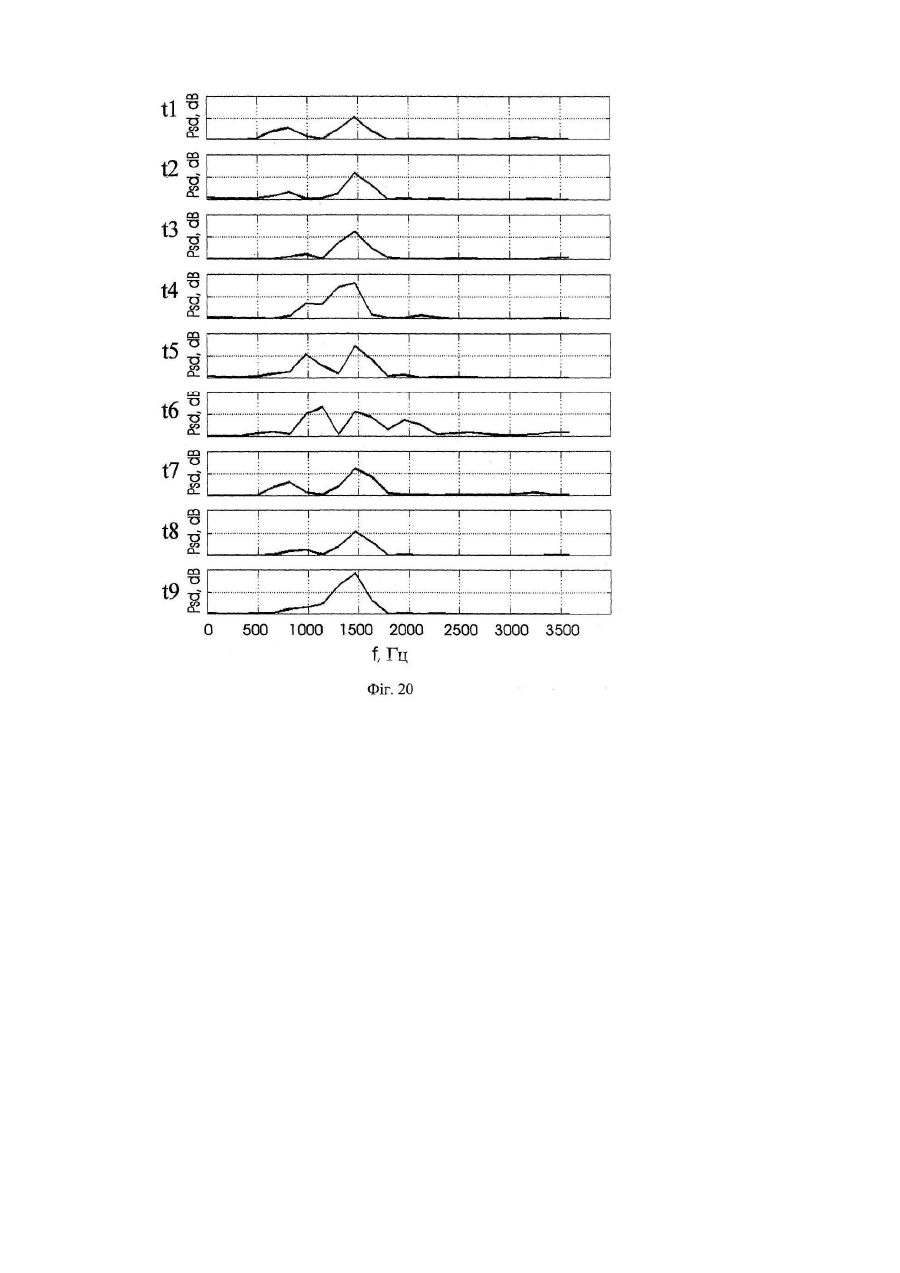

21. Спосіб за будь-яким з пп. 15-20, при якому в процесі передачі даних проводиться неперервна ідентифікація найсприятливішої для наступної обробки багатопроменевої складової спектра прийнятого сигналу та/або актуалізація настроювань фільтрів на основі відповідного аналізу спектрів проміжних константних частот, за допомогою чого настроювання на канал реалізується як процедура, що виконується неперервно і без припинення власне процесу передачі даних.

22. Спосіб за будь-яким з пп. 15-21, при якому доплерівські частотні зсуви, що виникають у процесі передачі даних, знаходяться переважно самою приймальною системою і враховуються при генерації допоміжних частот.

23. Спосіб за будь-яким з пп. 15-22, при якому попарна обробка здійснюється за допомогою згенерованих самою системою складових, що мають у кожному випадку відповідну частотну характеристику.

24. Спосіб за будь-яким з пп. 15-23, при якому в кожному випадку

а) виконується перетворення опорної складової (ВК) у трансформовану опорну складову (ВК') і щонайменше однієї інформаційної складової (І1, І2, ..., IN) у трансформовану інформаційну складову (І1', І2', ..., IN'), а також

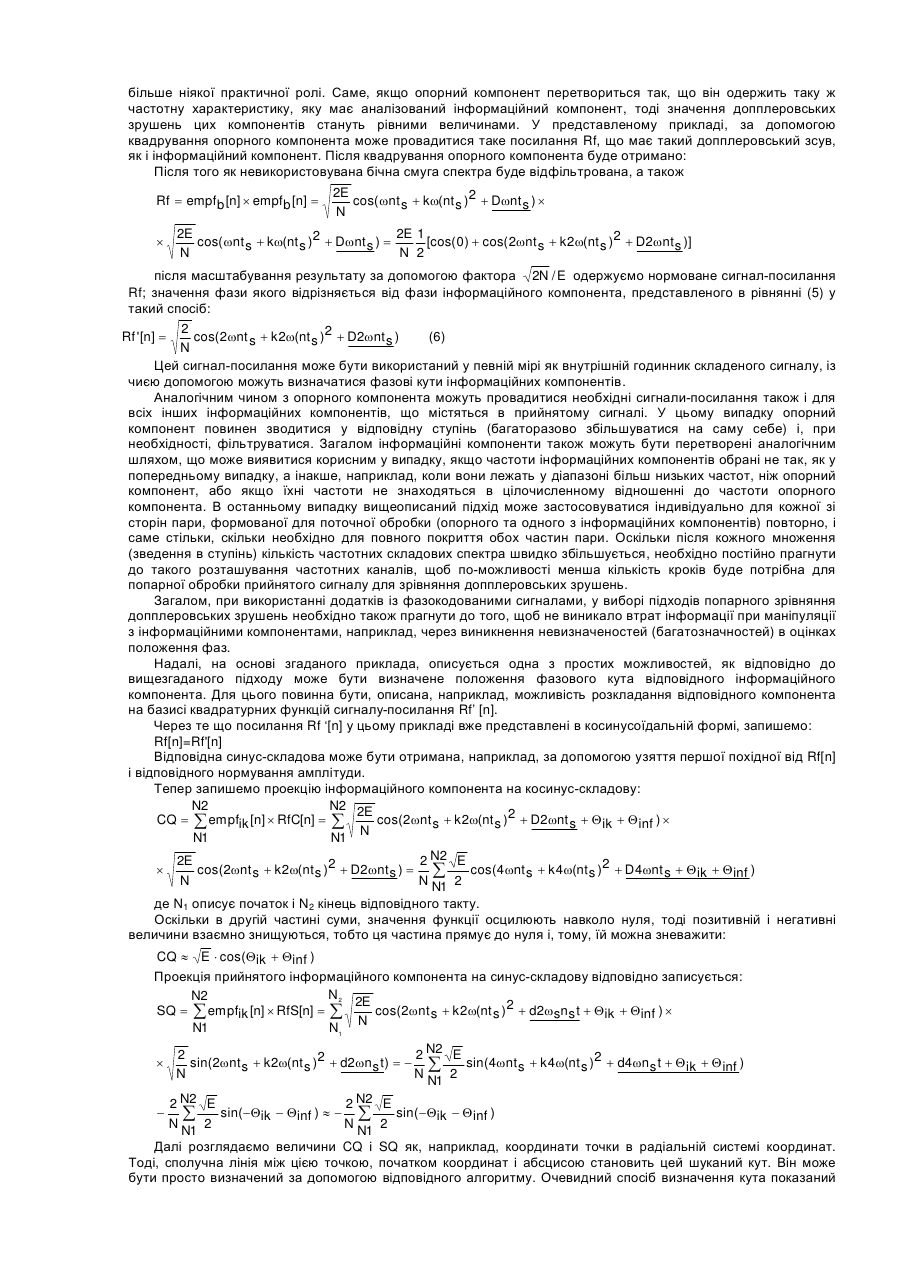

б) сигнальні параметри, тобто відповідні параметри інформаційної модуляції, оцінюються на основі проекції (І1', І2', ..., IN') на відповідні квадратурні складові (синус і косинус складової), отримані з відповідної (ВК').

25. Спосіб за пунктом 24, при якому опорна складова за допомогою відповідної процедури перетворюється в посилальну складову, що має ідентичні доплерівські зсуви з інформаційною складовою, що оброблюється в кожному даному випадку таким чином, що перемножування цих двох складових утворює спектральну складову (сигнал) постійної частоти.

26. Спосіб за пунктом 24 або 25, при якому

а) здійснюється перемножування трансформованої інформаційної складової (І1', І2', ..., IN') з посилальною складовою (RF) для утворення деякої першої величини (CQ),

б) здійснюється перемножування трансформованої інформаційної складової (І1', І2', ..., IN') з першою похідною за часом від посилальної складової (RF) для утворення деякої другої величини (SQ),

в) визначається відношення між першою і другою величинами для одержання величини, інваріантної у часі, що залежить тільки від інформаційного параметра, також інваріантного у часі.

27. Система для передачі інформації для реалізації способу за будь-яким з пп. 1-26, що містить передавальний і приймальний пристрої, між якими передається інформаційний сигнал (IS), причому

- передавальний пристрій містить засіб для створення опорної складової (ВК) і щонайменше однієї інформаційної складової (І1, І2, ..., IN) для генерації неперервних у часі змін частоти й утворення бітових шаблонів, а також

- приймальний пристрій містить засіб для прийняття сигналу, що складається з опорної складової (ВК) і щонайменше однієї інформаційної складової (І1, І2, ..., IN), у якому щонайменше для однієї складової здійснюється неперервна у часі зміна частоти.

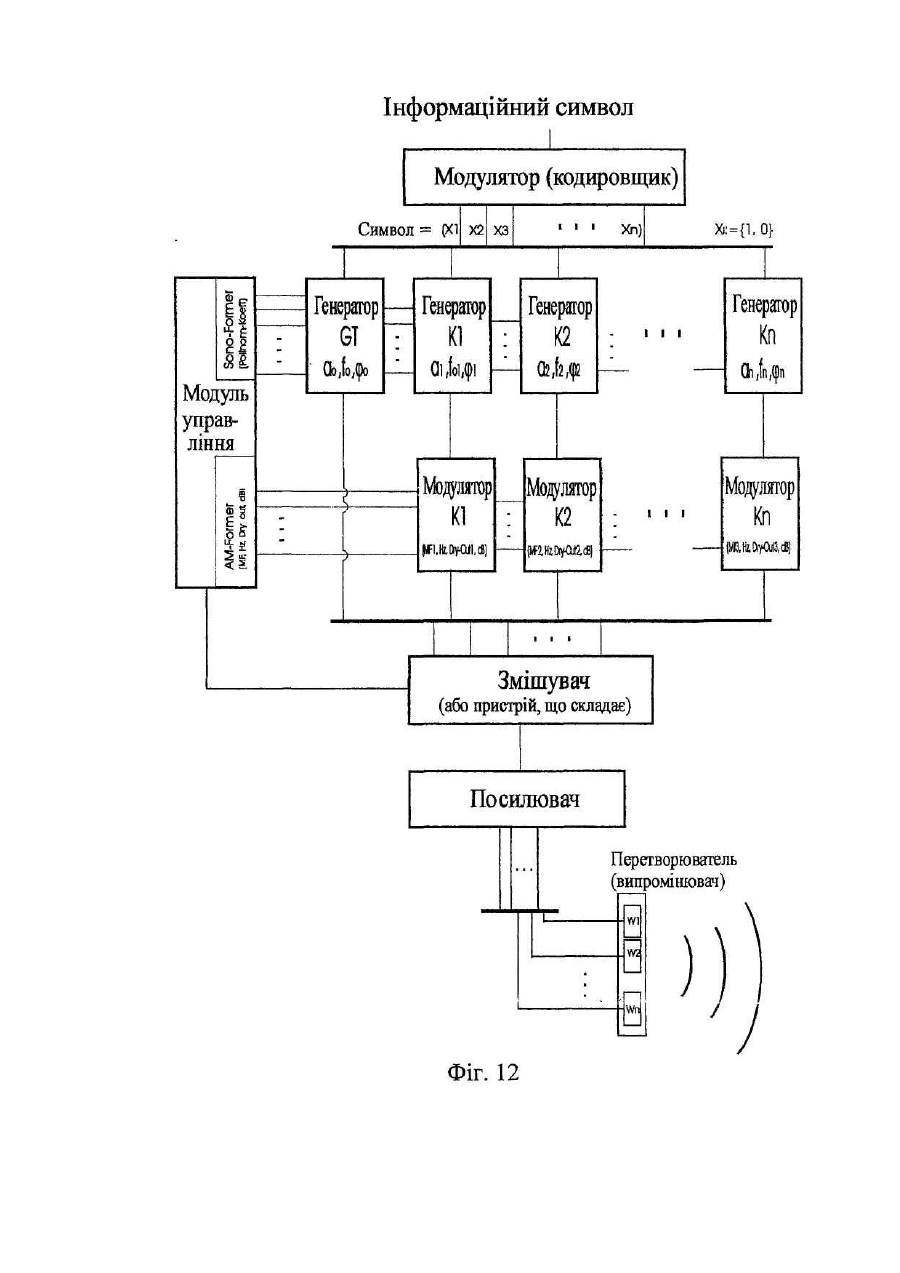

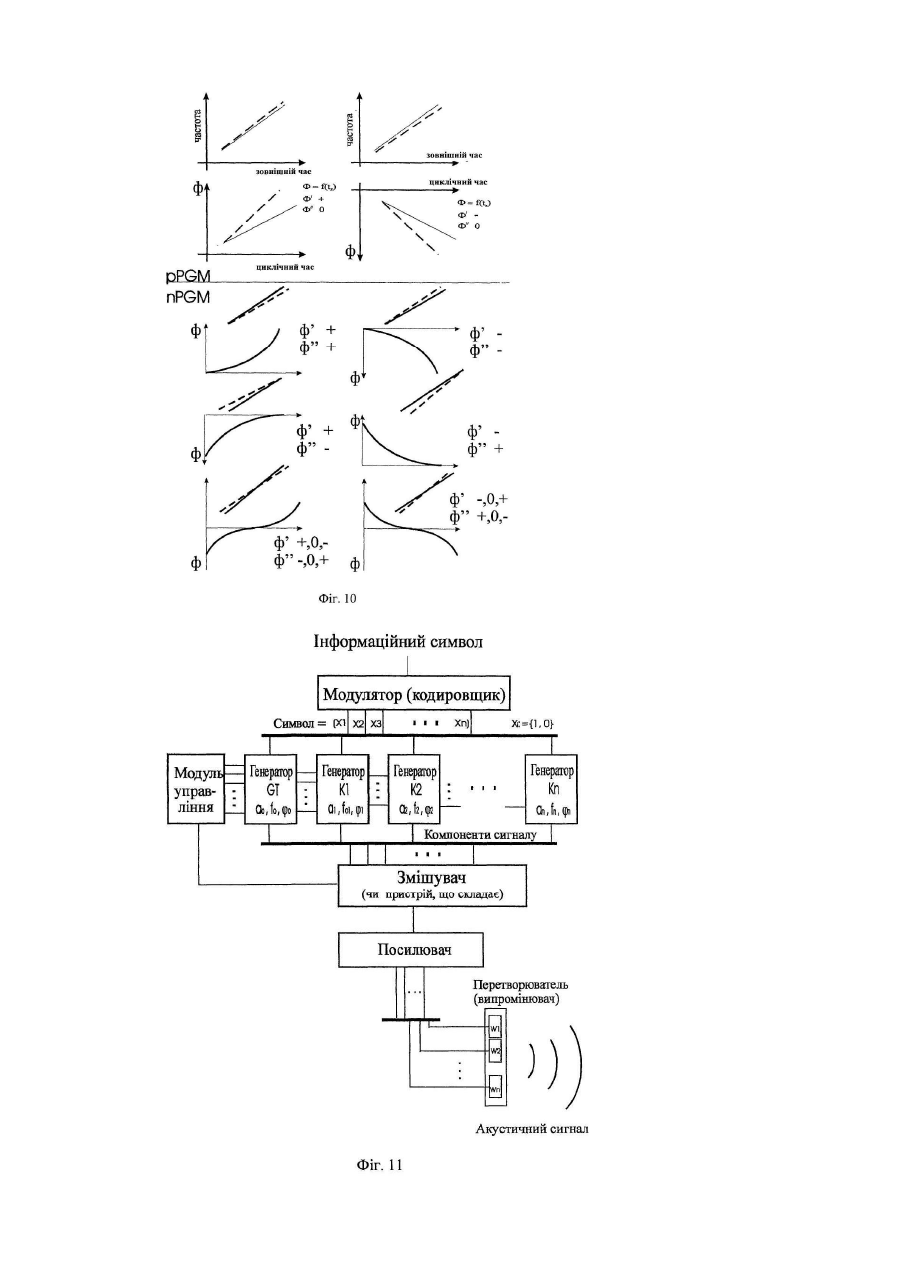

28. Система за пунктом 27, у якій передавальний пристрій містить

- щонайменше один генератор для утворення опорної складової (ВК) і щонайменше однієї інформаційної складової,

- перший модуль керування, який з'єднаний з генератором і задає характеристику зміни частоти у часі,

- кодувальний пристрій або модулятор, з'єднаний з модулем керування, для перетворення інформації у відповідний сигнал, а також

- змішувач, що стоїть в схемі підключення після генератора і кодувального пристрою або модулятора.

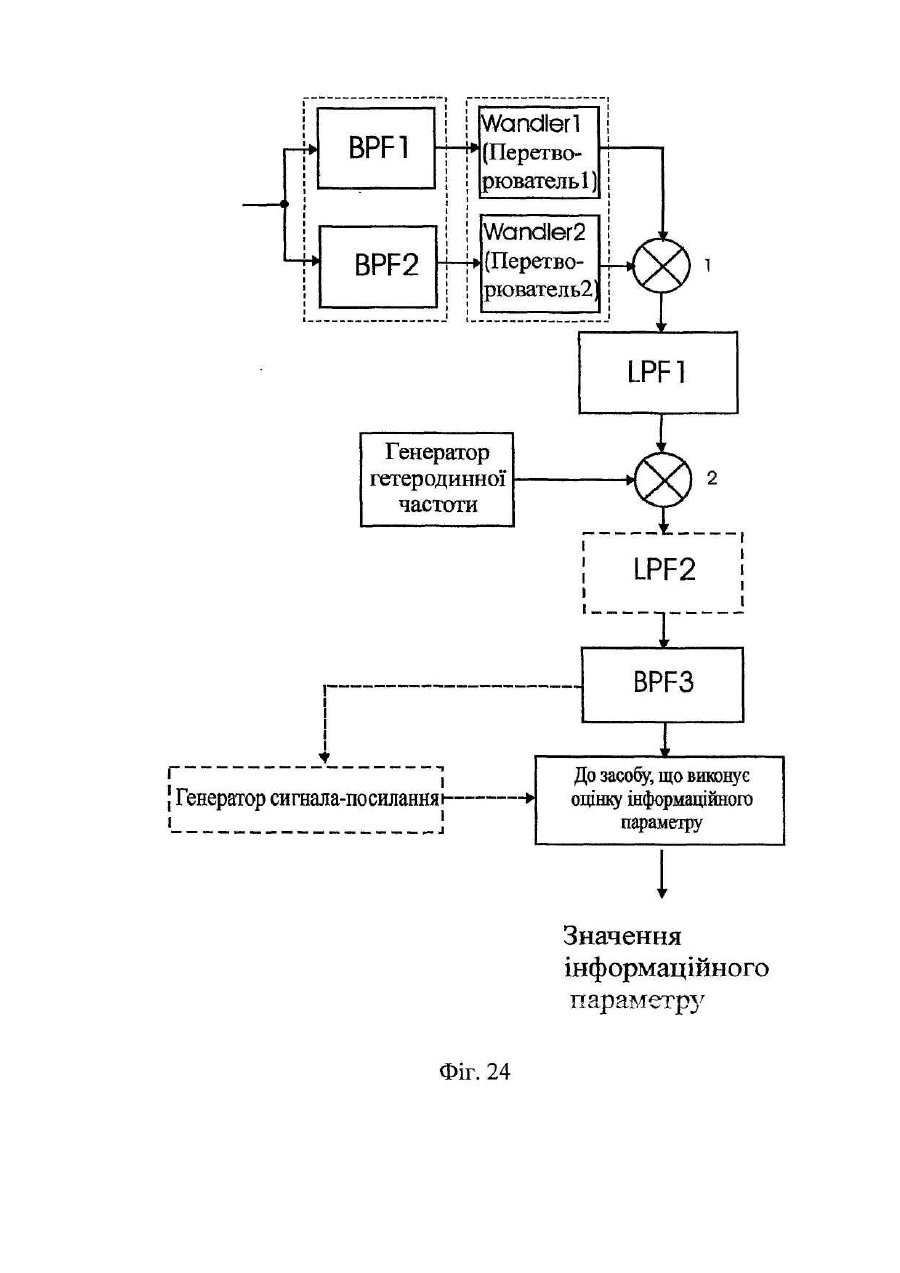

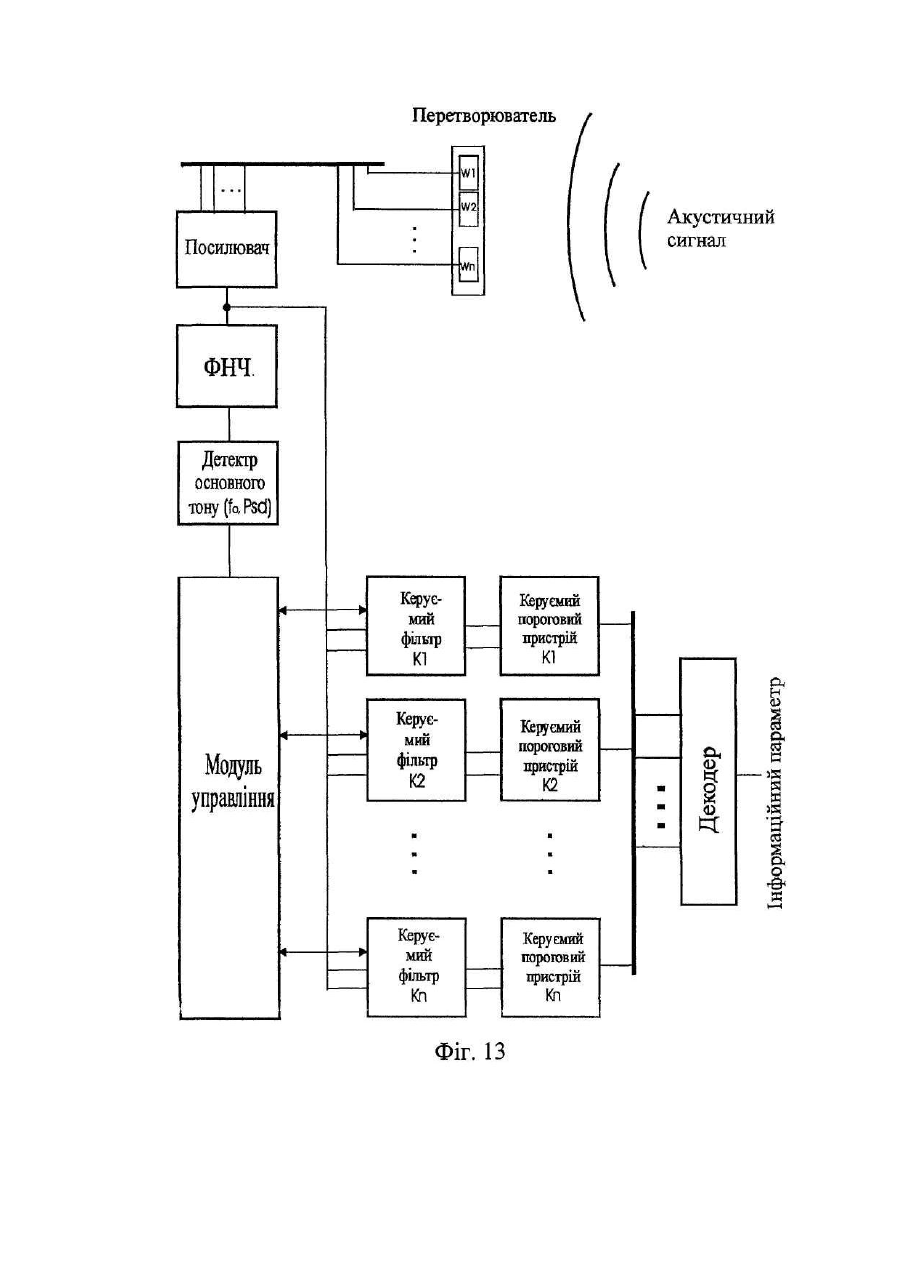

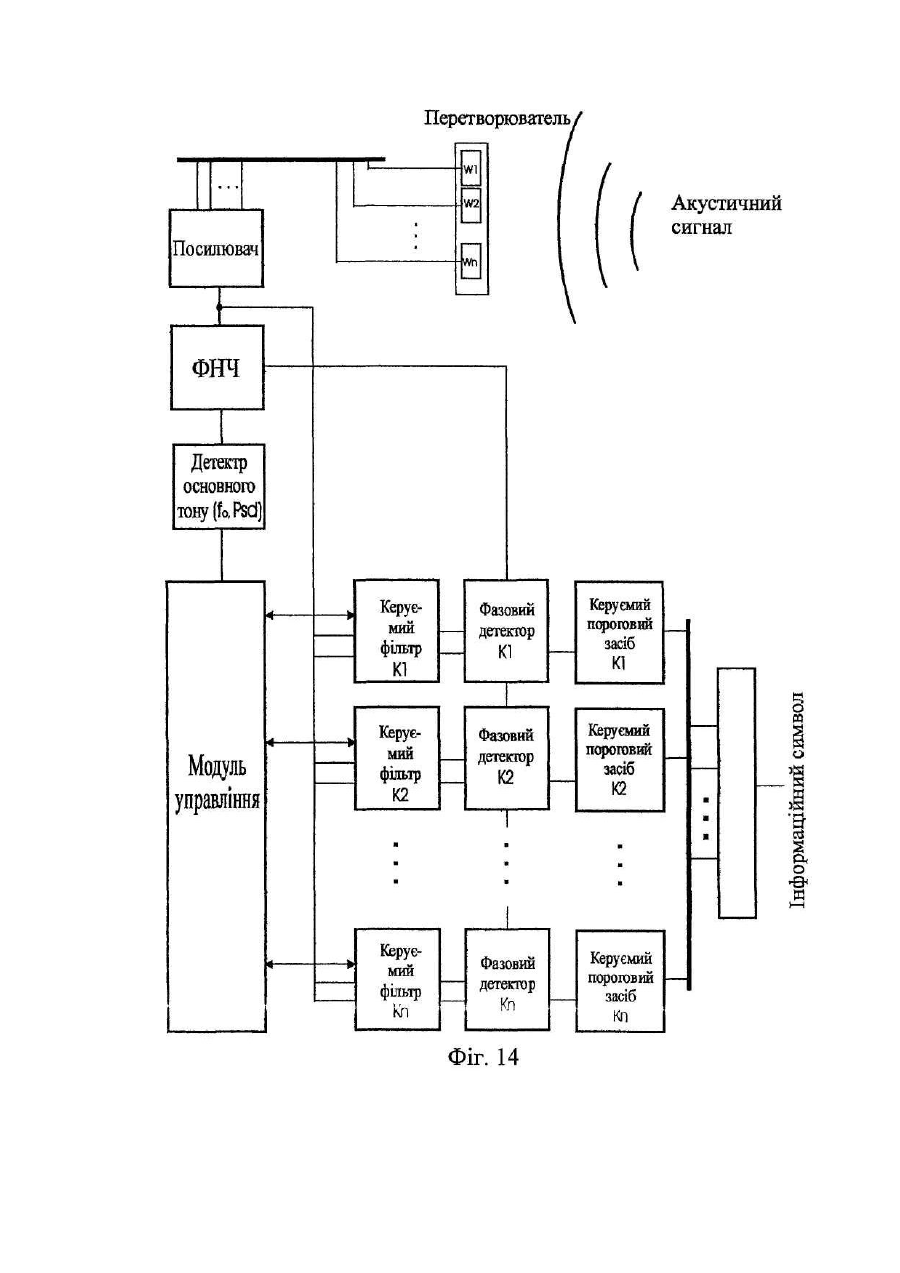

29. Система за пунктом 27 або 28, у якій приймальний пристрій містить щонайменше один вхід, обробний пристрій і щонайменше один вихід, причому обробний пристрій містить послідовне з'єднання наступних засобів:

- засобу для відокремлення і перетворення складових сигналу, особливо для їхнього перетворення в константні проміжні частоти,

- засобу для відокремлення або заглушення складових сигналу, що є перешкодами, а також

- засобу для аналізу параметрів.

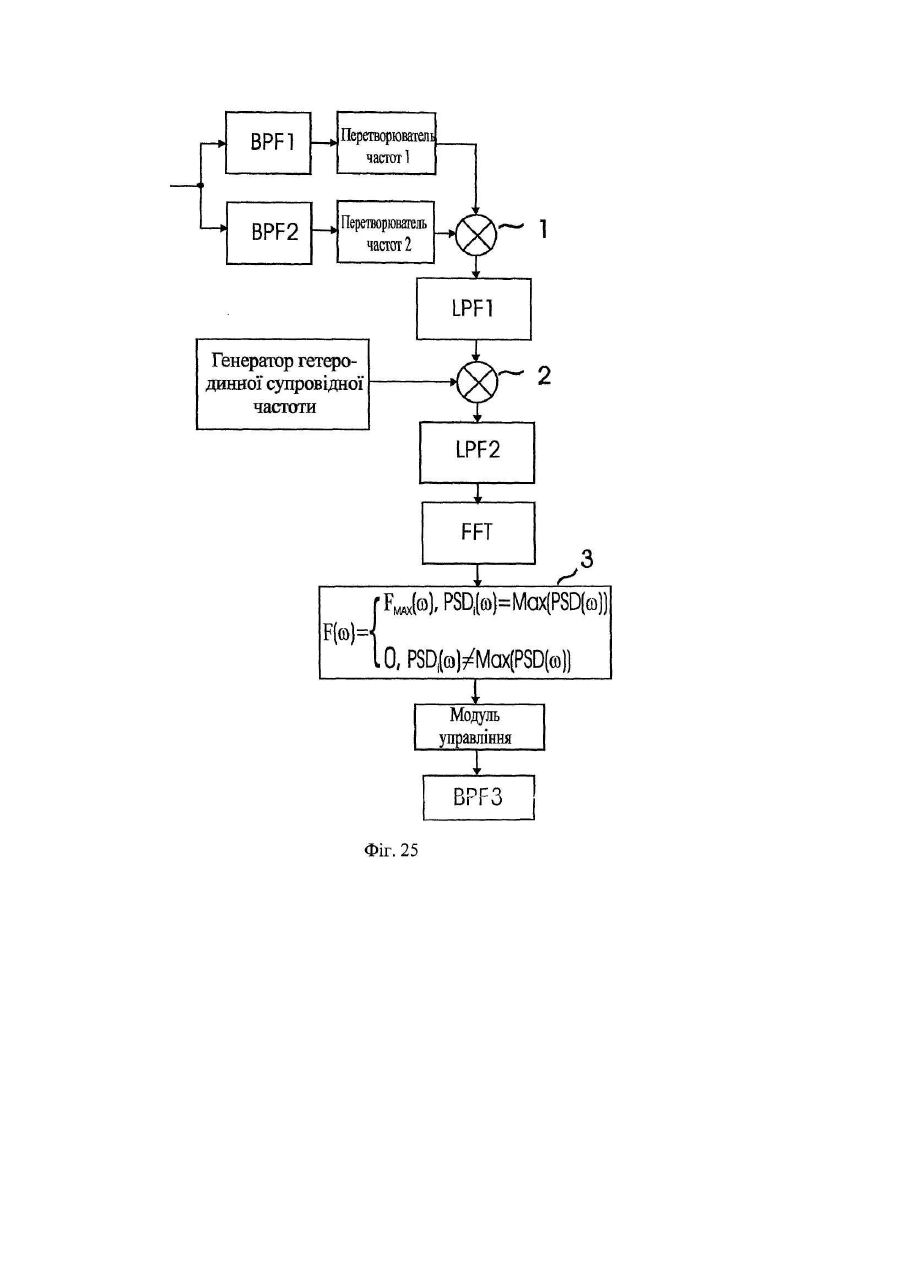

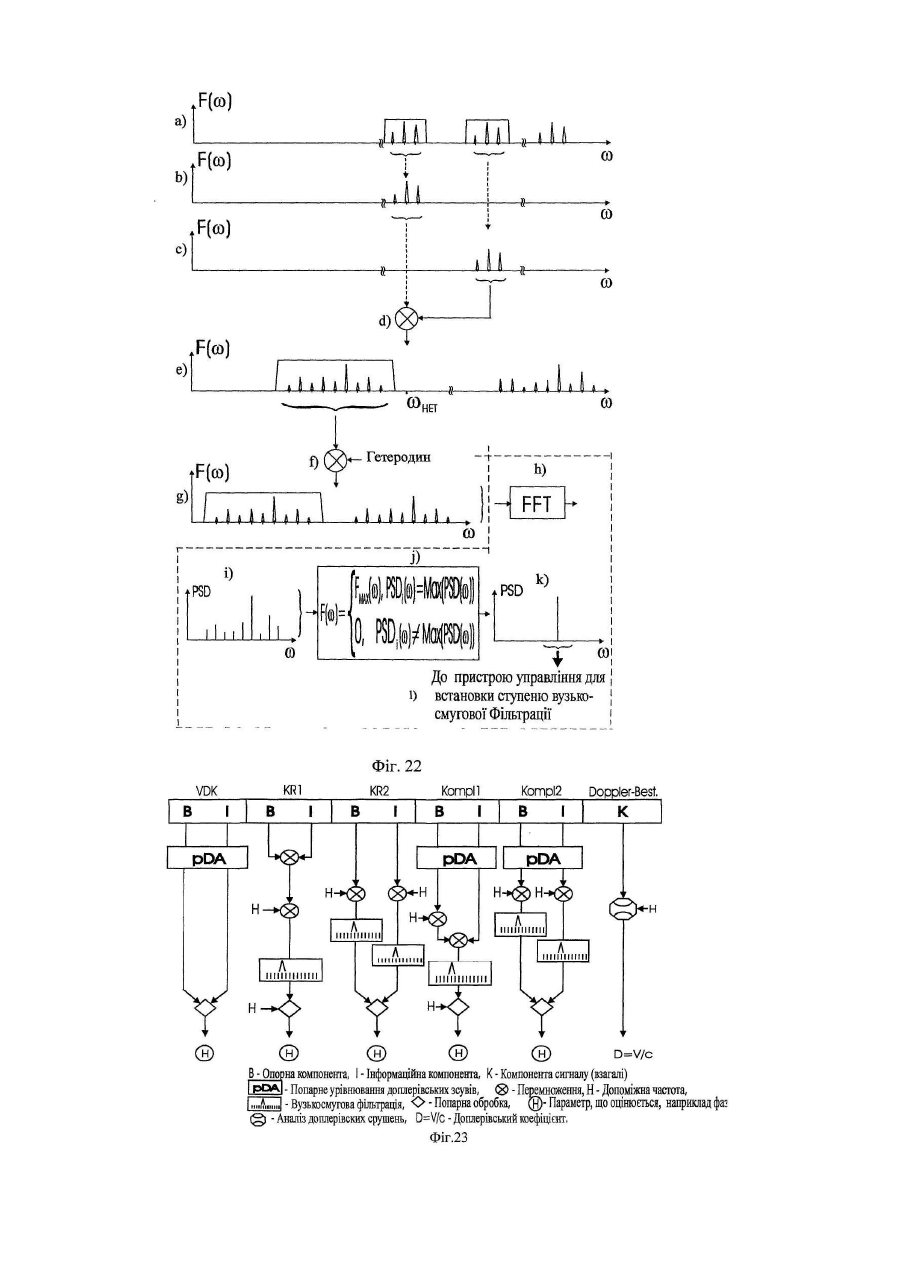

30. Система за будь-яким з пп. 27-29, у якій засіб для відокремлення і перетворення складових сигналу містить щонайменше один мультиплікатор, за допомогою якого здійснюється попарне перемножування кожної з інформаційних складових (І1, І2, ..., IN) з опорною складовою (ВК), причому продукти перемножування утворюють спектри константних проміжних частот, з яких відфільтровуються бажані складові сигналу за допомогою послідовно з'єднаного засобу для заглушення складових, що є перешкодами, що містить щонайменше один фільтрувальний пристрій, які потім передаються послідовно з'єднаному засобу аналізу параметрів.

31. Система за будь-яким з пп. 27-30, у якій засіб для відокремлення і перетворення складових сигналу, крім того, містить фільтрувальний пристрій з модулем керування, який стоїть в схемі з'єднання перед мультиплікатором, а також щонайменше два фільтрувальних елементи в послідовному з'єднанні, за допомогою яких щонайменше одна складова відокремлюється від інших складових сигналу.

32. Система за пунктом 30 або 31, у якій засіб для відокремлення і перетворення складових сигналу крім мультиплікатора, призначеного для попарної обробки ВК і ІN, містить додатковий пристрій з модулем, що виробляє допоміжні частоти і, при необхідності, з додатковим мультиплікатором, ці пристрої забезпечують перетворення складових сигналу - при необхідності минаючи проміжні ступені, на яких ці складові усе ще мають частоти, що змінюються у часі, - у заздалегідь задані діапазони константних проміжних частот.

33. Система за пунктом 29 або 31, у якій засіб для відокремлення і перетворення складових сигналу містить щонайменше один мультиплікатор і щонайменше один модуль для формування допоміжних частот у вигляді одного чи декількох генераторів чи опитуваного запам’ятовуючого пристрою, за допомогою яких опорна і інформаційна складові перетворюються окремо одна від одної у проміжні частоти, які знаходяться в заданому частотному діапазоні, до цих апаратних засобів послідовно приєднується засіб для заглушення складових, що є перешкодами, який містить щонайменше один фільтрувальний засіб, за допомогою якого відфільтровуються бажані складові сигналу із відповідних спектрів константних проміжних частот, таким чином власне сигнал звільнюється від складових, що є перешкодами, і потім передається послідовно з'єднаному засобу для аналізу параметрів.

34. Система за будь-яким з пп. 27-33, у якій засіб для відокремлення і перетворення складових сигналу містить, крім того, щонайменше один засіб для вирівнювання доплерівских зсувів.

35. Система за будь-яким з пп. 27-34, у якій засіб для заглушення складових, що є перешкодами, містить додатковий керований фільтр для заглушення складових, що є перешкодами.

36. Система за будь-яким з пп. 27-35, у якій засіб для аналізу параметрів містить щонайменше один мультиплікатор для попарної обробки в кожному випадку однієї інформаційної складової сигналу з щонайменше одним опорним коливанням, яке створюється в системі відповідним генератором або береться з запам'ятовуючого пристрою, або надається за допомогою опорної складової, а також містить модуль, виконуючий оцінку значень інформаційних параметрів.

37. Система за будь-яким з пп. 27-36, яка додатково містить засіб настроювання, який стоїть в схемі підключення після засобу для перетворення частоти і, переважно, перед засобом для аналізу параметрів, а також містить модуль для аналізу частотних спектрів і оброблювальний пристрій, поєднані з засобом для заглушення складових сигналу, що є перешкодами.

38. Система за будь-яким з пп. 27-37, яка додатково містить модуль для вирівнювання доплерівських зсувів, який з'єднано з щонайменше одним генератором допоміжних частот та/або додатковим модулем для отримання швидкості зміни дистанції між приймальним і передавальним пристроями.
