Передача даних з рознесенням в радіосистемах зв’язку з множинним доступом

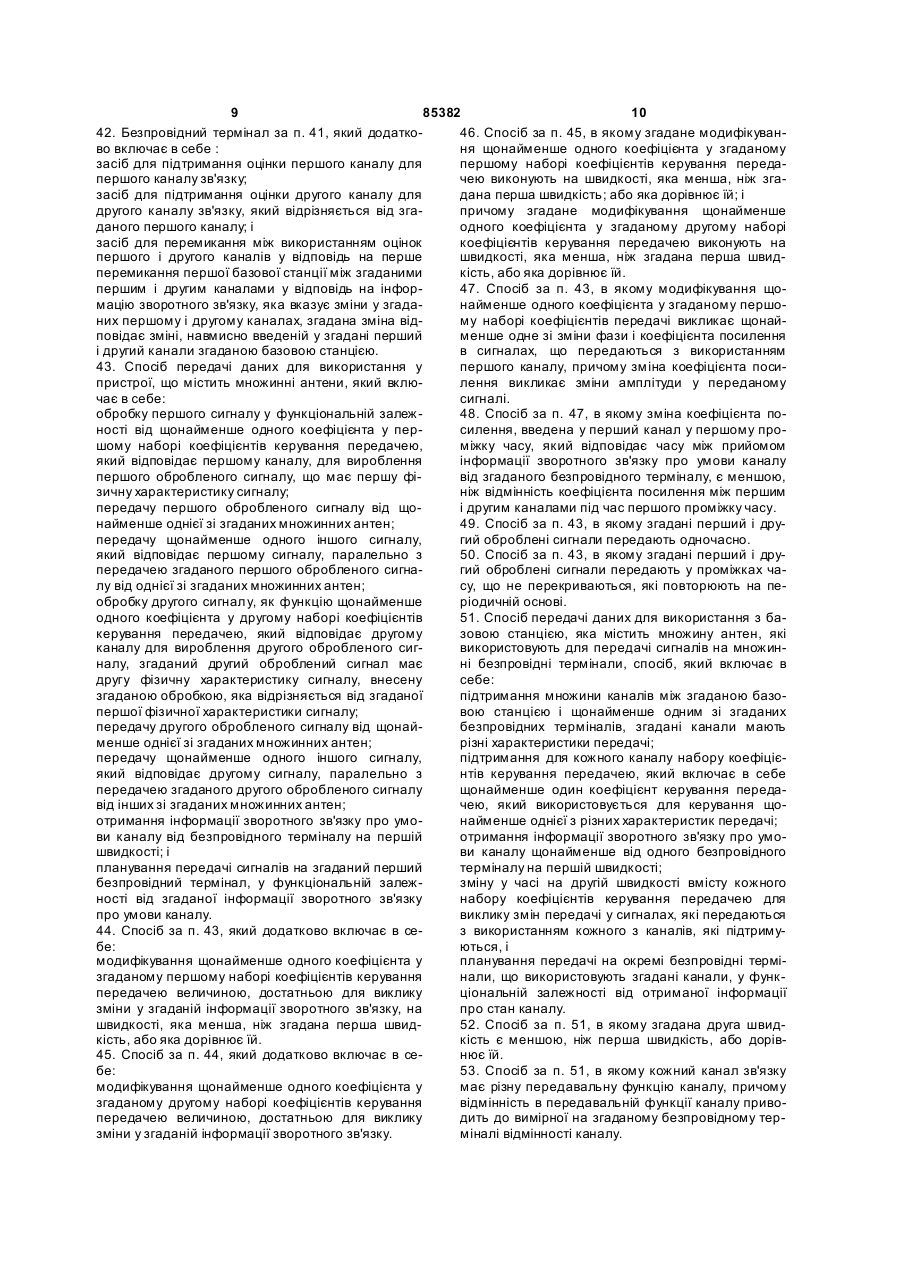

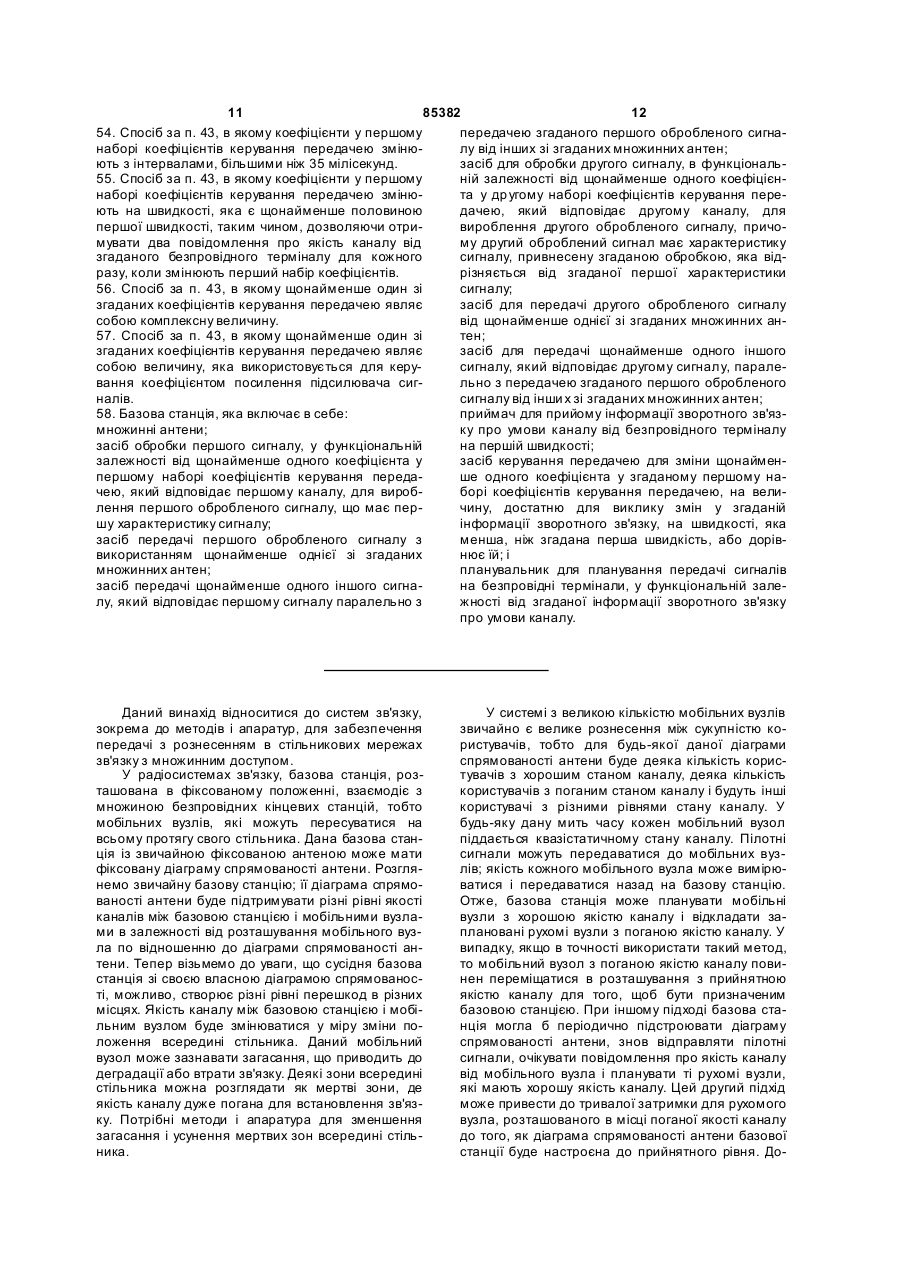

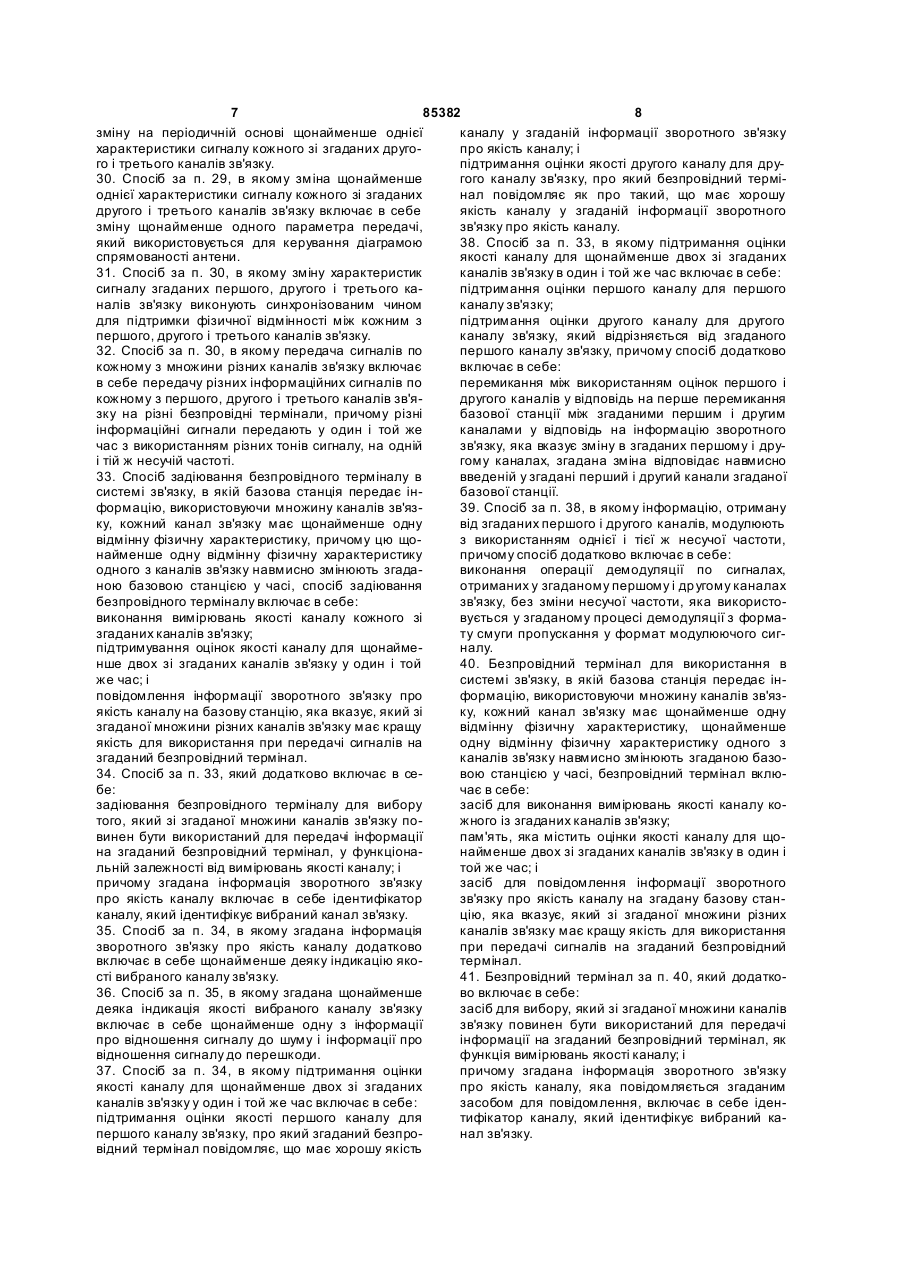

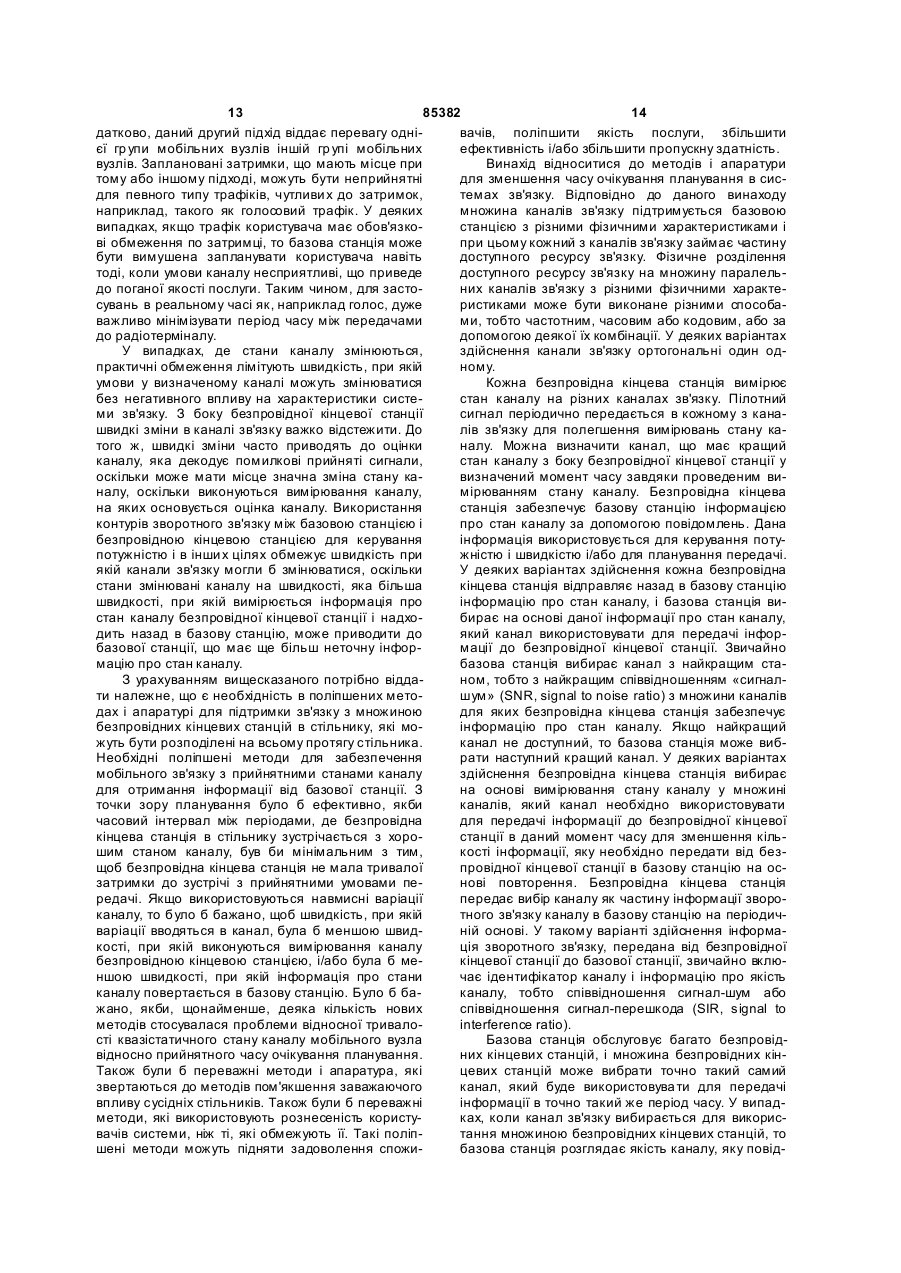

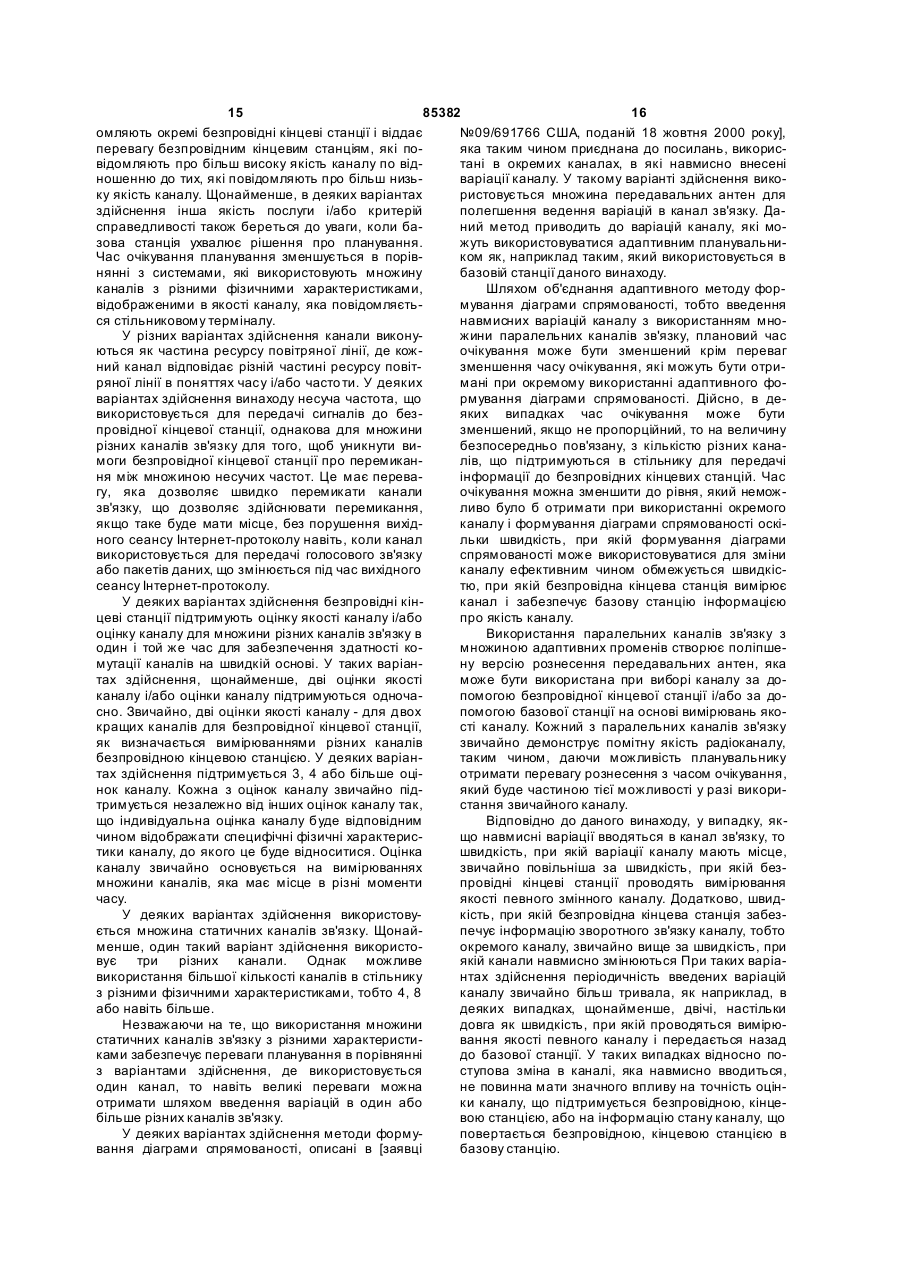

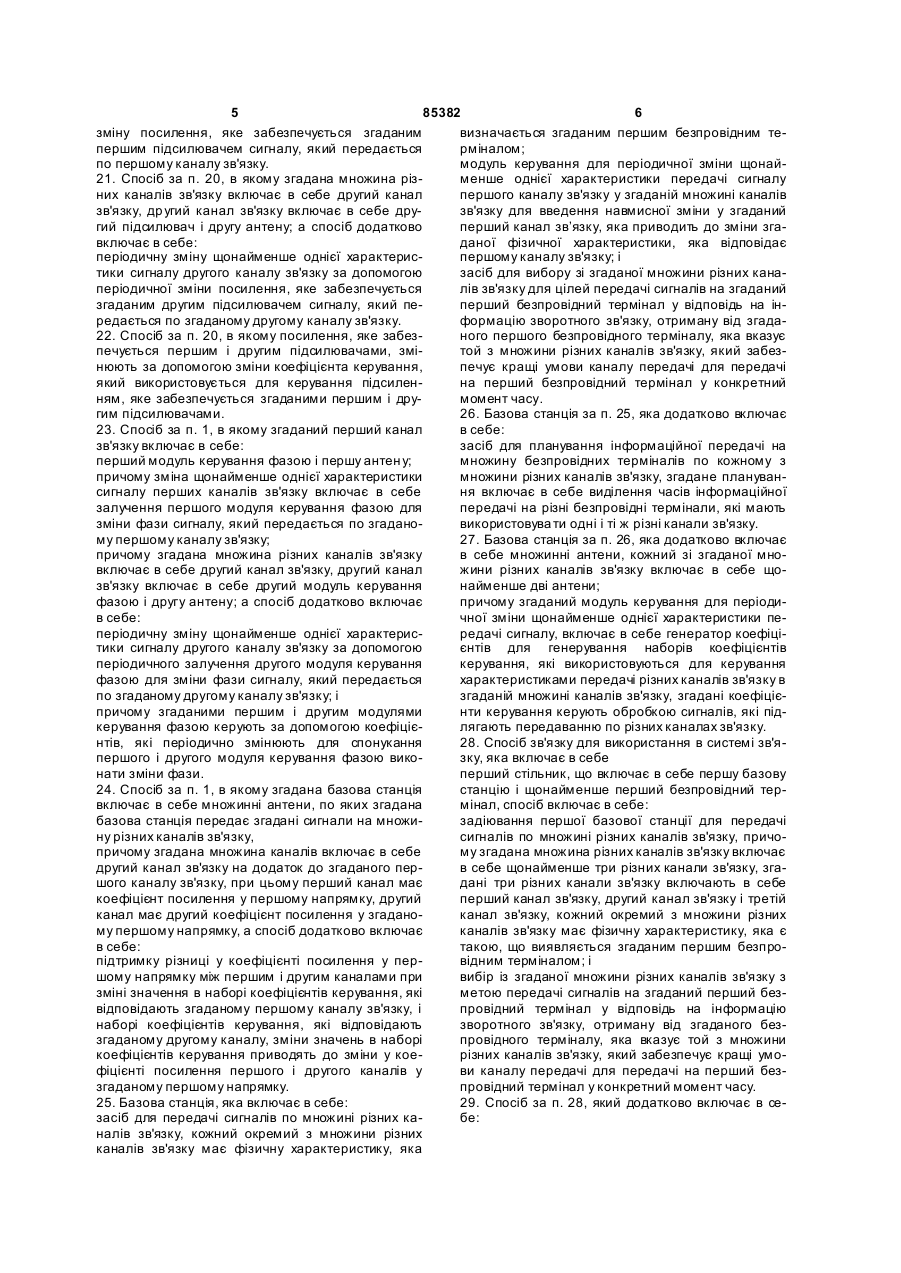

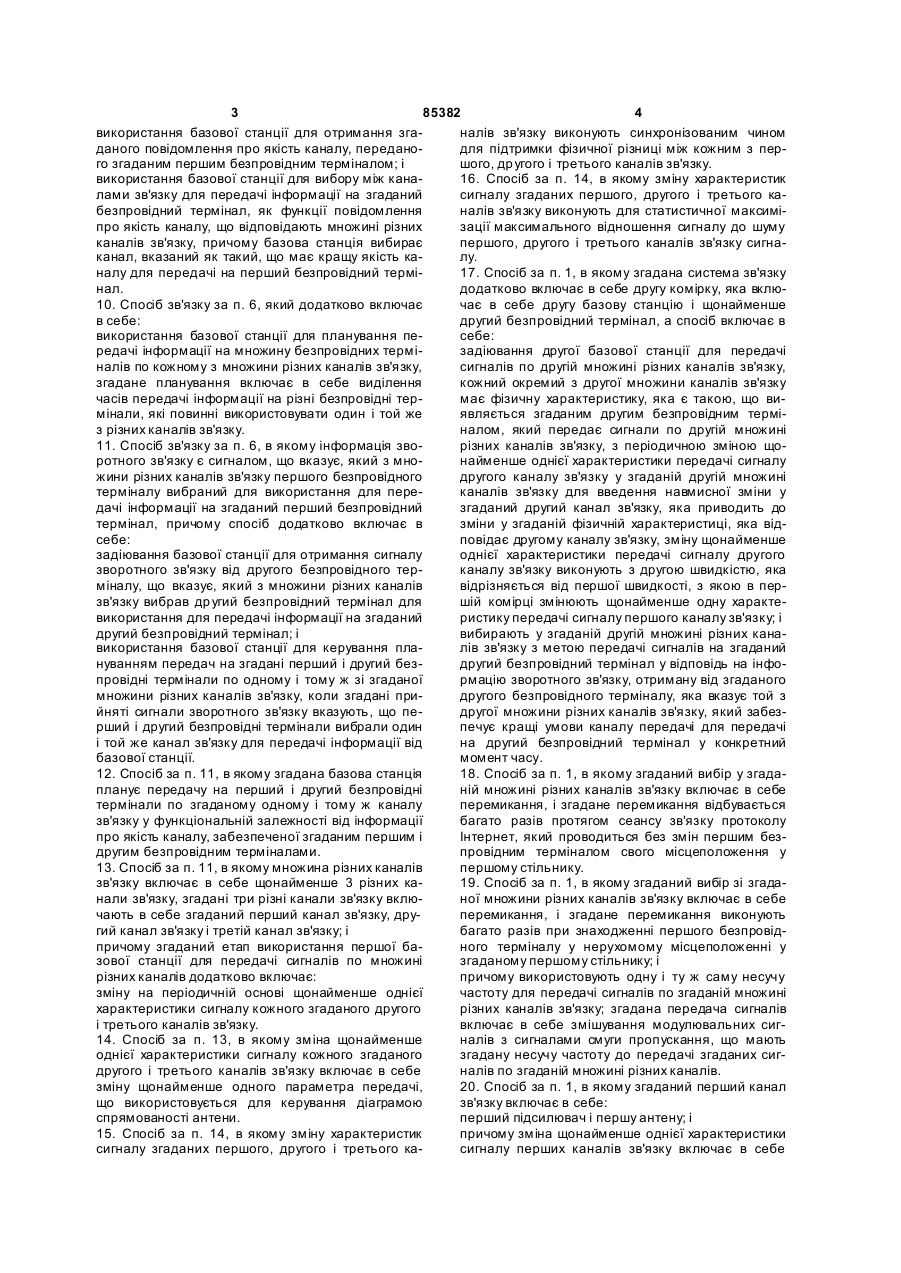

1. Спосіб зв'язку для використання в системі зв'язку, яка включає перший стільник, що включає першу базову станцію і щонайменше перший безпровідний термінал, який полягає в тому, що: задіюють першу базову станцію для передавання сигналів по множині різних каналів зв'язку, кожний окремий канал з множини різних каналів зв'язку має фізичну характеристику, що є детектованою згаданим першим безпровідним терміналом, передають сигнали по множині різних каналів зв'язку, у тому числі періодично змінюють щонайменше одну характеристику передачі сигналу першого каналу зв'язку в згаданій множині каналів зв'язку для введення навмисних змін у згаданий перший канал зв'язку, що приводить до зміни у згаданій фізичній характеристиці, яка відповідає першому каналу зв'язку; і вибирають зі згаданої множини різних каналів зв'язку для передавання сигналів згаданому першому безпровідному терміналу у відповідь на інформацію зворотного зв'язку, отриману від згаданого першого безпровідного терміналу, що вказує один з множини різних каналів зв'язку, який забезпечує кращі умови каналу передачі для здійснення передачі на перший безпровідний термінал в конкретний момент часу. 2. Спосіб зв'язку за п. 1, в якому згадані різні канали зв'язку складаються з різних частин ресурсу ефірної лінії зв'язку, який розділений щонайменше однією з часових або частотних розмірностей. 2 (19) 1 3 85382 4 використання базової станції для отримання зганалів зв'язку виконують синхронізованим чином даного повідомлення про якість каналу, переданодля підтримки фізичної різниці між кожним з перго згаданим першим безпровідним терміналом; і шого, др угого і третього каналів зв'язку. використання базової станції для вибору між кана16. Спосіб за п. 14, в якому зміну характеристик лами зв'язку для передачі інформації на згаданий сигналу згаданих першого, другого і третього кабезпровідний термінал, як функції повідомлення налів зв'язку виконують для статистичної максиміпро якість каналу, що відповідають множині різних зації максимального відношення сигналу до шуму каналів зв'язку, причому базова станція вибирає першого, другого і третього каналів зв'язку сигнаканал, вказаний як такий, що має кращу якість калу. налу для передачі на перший безпровідний термі17. Спосіб за п. 1, в якому згадана система зв'язку нал. додатково включає в себе другу комірку, яка вклю10. Спосіб зв'язку за п. 6, який додатково включає чає в себе другу базову станцію і щонайменше в себе: другий безпровідний термінал, а спосіб включає в використання базової станції для планування песебе: редачі інформації на множину безпровідних термізадіювання другої базової станції для передачі налів по кожному з множини різних каналів зв'язку, сигналів по другій множині різних каналів зв'язку, згадане планування включає в себе виділення кожний окремий з другої множини каналів зв'язку часів передачі інформації на різні безпровідні термає фізичну характеристику, яка є такою, що вимінали, які повинні використовувати один і той же являється згаданим другим безпровідним терміз різних каналів зв'язку. налом, який передає сигнали по другій множині 11. Спосіб зв'язку за п. 6, в якому інформація зворізних каналів зв'язку, з періодичною зміною щоротного зв'язку є сигналом, що вказує, який з мнонайменше однієї характеристики передачі сигналу жини різних каналів зв'язку першого безпровідного другого каналу зв'язку у згаданій другій множині терміналу вибраний для використання для переканалів зв'язку для введення навмисної зміни у дачі інформації на згаданий перший безпровідний згаданий другий канал зв'язку, яка приводить до термінал, причому спосіб додатково включає в зміни у згаданій фізичній характеристиці, яка відсебе: повідає другому каналу зв'язку, зміну щонайменше задіювання базової станції для отримання сигналу однієї характеристики передачі сигналу другого зворотного зв'язку від другого безпровідного терканалу зв'язку виконують з другою швидкістю, яка міналу, що вказує, який з множини різних каналів відрізняється від першої швидкості, з якою в перзв'язку вибрав др угий безпровідний термінал для шій комірці змінюють щонайменше одну характевикористання для передачі інформації на згаданий ристику передачі сигналу першого каналу зв'язку; і другий безпровідний термінал; і вибирають у згаданій другій множині різних канавикористання базової станції для керування плалів зв'язку з метою передачі сигналів на згаданий нуванням передач на згадані перший і другий бездругий безпровідний термінал у відповідь на інфопровідні термінали по одному і тому ж зі згаданої рмацію зворотного зв'язку, отриману від згаданого множини різних каналів зв'язку, коли згадані придругого безпровідного терміналу, яка вказує той з йняті сигнали зворотного зв'язку вказують, що педругої множини різних каналів зв'язку, який забезрший і другий безпровідні термінали вибрали один печує кращі умови каналу передачі для передачі і той же канал зв'язку для передачі інформації від на другий безпровідний термінал у конкретний базової станції. момент часу. 12. Спосіб за п. 11, в якому згадана базова станція 18. Спосіб за п. 1, в якому згаданий вибір у згадапланує передачу на перший і другий безпровідні ній множині різних каналів зв'язку включає в себе термінали по згаданому одному і тому ж каналу перемикання, і згадане перемикання відбувається зв'язку у функціональній залежності від інформації багато разів протягом сеансу зв'язку протоколу про якість каналу, забезпеченої згаданим першим і Інтернет, який проводиться без змін першим бездругим безпровідним терміналами. провідним терміналом свого місцеположення у 13. Спосіб за п. 11, в якому множина різних каналів першому стільнику. зв'язку включає в себе щонайменше 3 різних ка19. Спосіб за п. 1, в якому згаданий вибір зі згаданали зв'язку, згадані три різні канали зв'язку вклюної множини різних каналів зв'язку включає в себе чають в себе згаданий перший канал зв'язку, друперемикання, і згадане перемикання виконують гий канал зв'язку і третій канал зв'язку; і багато разів при знаходженні першого безпровідпричому згаданий етап використання першої баного терміналу у нерухомому місцеположенні у зової станції для передачі сигналів по множині згаданому першому стільнику; і різних каналів додатково включає: причому використовують одну і ту ж саму несучу зміну на періодичній основі щонайменше однієї частоту для передачі сигналів по згаданій множині характеристики сигналу кожного згаданого другого різних каналів зв'язку; згадана передача сигналів і третього каналів зв'язку. включає в себе змішування модулювальних сиг14. Спосіб за п. 13, в якому зміна щонайменше налів з сигналами смуги пропускання, що мають однієї характеристики сигналу кожного згаданого згадану несучу частоту до передачі згаданих сигдругого і третього каналів зв'язку включає в себе налів по згаданій множині різних каналів. зміну щонайменше одного параметра передачі, 20. Спосіб за п. 1, в якому згаданий перший канал що використовується для керування діаграмою зв'язку включає в себе: спрямованості антени. перший підсилювач і першу антену; і 15. Спосіб за п. 14, в якому зміну характеристик причому зміна щонайменше однієї характеристики сигналу згаданих першого, другого і третього касигналу перших каналів зв'язку включає в себе 5 85382 6 зміну посилення, яке забезпечується згаданим визначається згаданим першим безпровідним тепершим підсилювачем сигналу, який передається рміналом; по першому каналу зв'язку. модуль керування для періодичної зміни щонай21. Спосіб за п. 20, в якому згадана множина різменше однієї характеристики передачі сигналу них каналів зв'язку включає в себе другий канал першого каналу зв'язку у згаданій множині каналів зв'язку, др угий канал зв'язку включає в себе друзв'язку для введення навмисної зміни у згаданий гий підсилювач і другу антену; а спосіб додатково перший канал зв’язку, яка приводить до зміни згавключає в себе: даної фізичної характеристики, яка відповідає періодичну зміну щонайменше однієї характериспершому каналу зв'язку; і тики сигналу другого каналу зв'язку за допомогою засіб для вибору зі згаданої множини різних канаперіодичної зміни посилення, яке забезпечується лів зв'язку для цілей передачі сигналів на згаданий згаданим другим підсилювачем сигналу, який пеперший безпровідний термінал у відповідь на інредається по згаданому другому каналу зв'язку. формацію зворотного зв'язку, отриману від згада22. Спосіб за п. 20, в якому посилення, яке забезного першого безпровідного терміналу, яка вказує печується першим і другим підсилювачами, змітой з множини різних каналів зв'язку, який забезнюють за допомогою зміни коефіцієнта керування, печує кращі умови каналу передачі для передачі який використовується для керування підсиленна перший безпровідний термінал у конкретний ням, яке забезпечується згаданими першим і друмомент часу. гим підсилювачами. 26. Базова станція за п. 25, яка додатково включає 23. Спосіб за п. 1, в якому згаданий перший канал в себе: зв'язку включає в себе: засіб для планування інформаційної передачі на перший модуль керування фазою і першу антен у; множину безпровідних терміналів по кожному з причому зміна щонайменше однієї характеристики множини різних каналів зв'язку, згадане планувансигналу перших каналів зв'язку включає в себе ня включає в себе виділення часів інформаційної залучення першого модуля керування фазою для передачі на різні безпровідні термінали, які мають зміни фази сигналу, який передається по згадановикористовува ти одні і ті ж різні канали зв'язку. му першому каналу зв'язку; 27. Базова станція за п. 26, яка додатково включає причому згадана множина різних каналів зв'язку в себе множинні антени, кожний зі згаданої мновключає в себе другий канал зв'язку, другий канал жини різних каналів зв'язку включає в себе щозв'язку включає в себе другий модуль керування найменше дві антени; фазою і другу антену; а спосіб додатково включає причому згаданий модуль керування для періодив себе: чної зміни щонайменше однієї характеристики пеперіодичну зміну щонайменше однієї характерисредачі сигналу, включає в себе генератор коефіцітики сигналу другого каналу зв'язку за допомогою єнтів для генерування наборів коефіцієнтів періодичного залучення другого модуля керування керування, які використовуються для керування фазою для зміни фази сигналу, який передається характеристиками передачі різних каналів зв'язку в по згаданому другому каналу зв'язку; і згаданій множині каналів зв'язку, згадані коефіцієпричому згаданими першим і другим модулями нти керування керують обробкою сигналів, які підкерування фазою керують за допомогою коефіцієлягають передаванню по різних каналах зв'язку. нтів, які періодично змінюють для спонукання 28. Спосіб зв'язку для використання в системі зв'япершого і другого модуля керування фазою викозку, яка включає в себе нати зміни фази. перший стільник, що включає в себе першу базову 24. Спосіб за п. 1, в якому згадана базова станція станцію і щонайменше перший безпровідний тервключає в себе множинні антени, по яких згадана мінал, спосіб включає в себе: базова станція передає згадані сигнали на множизадіювання першої базової станції для передачі ну різних каналів зв'язку, сигналів по множині різних каналів зв'язку, причопричому згадана множина каналів включає в себе му згадана множина різних каналів зв'язку включає другий канал зв'язку на додаток до згаданого перв себе щонайменше три різних канали зв'язку, згашого каналу зв'язку, при цьому перший канал має дані три різних канали зв'язку включають в себе коефіцієнт посилення у першому напрямку, другий перший канал зв'язку, другий канал зв'язку і третій канал має другий коефіцієнт посилення у згаданоканал зв'язку, кожний окремий з множини різних му першому напрямку, а спосіб додатково включає каналів зв'язку має фізичну характеристику, яка є в себе: такою, що виявляється згаданим першим безпропідтримку різниці у коефіцієнті посилення у первідним терміналом; і шому напрямку між першим і другим каналами при вибір із згаданої множини різних каналів зв'язку з зміні значення в наборі коефіцієнтів керування, які метою передачі сигналів на згаданий перший безвідповідають згаданому першому каналу зв'язку, і провідний термінал у відповідь на інформацію наборі коефіцієнтів керування, які відповідають зворотного зв'язку, отриману від згаданого беззгаданому другому каналу, зміни значень в наборі провідного терміналу, яка вказує той з множини коефіцієнтів керування приводять до зміни у коерізних каналів зв'язку, який забезпечує кращі умофіцієнті посилення першого і другого каналів у ви каналу передачі для передачі на перший беззгаданому першому напрямку. провідний термінал у конкретний момент часу. 25. Базова станція, яка включає в себе: 29. Спосіб за п. 28, який додатково включає в сезасіб для передачі сигналів по множині різних кабе: налів зв'язку, кожний окремий з множини різних каналів зв'язку має фізичну характеристику, яка 7 85382 8 зміну на періодичній основі щонайменше однієї каналу у згаданій інформації зворотного зв'язку характеристики сигналу кожного зі згаданих другопро якість каналу; і го і третього каналів зв'язку. підтримання оцінки якості другого каналу для дру30. Спосіб за п. 29, в якому зміна щонайменше гого каналу зв'язку, про який безпровідний терміоднієї характеристики сигналу кожного зі згаданих нал повідомляє як про такий, що має хорошу другого і третього каналів зв'язку включає в себе якість каналу у згаданій інформації зворотного зміну щонайменше одного параметра передачі, зв'язку про якість каналу. який використовується для керування діаграмою 38. Спосіб за п. 33, в якому підтримання оцінки спрямованості антени. якості каналу для щонайменше двох зі згаданих 31. Спосіб за п. З0, в якому зміну характеристик каналів зв'язку в один і той же час включає в себе: сигналу згаданих першого, другого і третього капідтримання оцінки першого каналу для першого налів зв'язку виконують синхронізованим чином каналу зв'язку; для підтримки фізичної відмінності між кожним з підтримання оцінки другого каналу для другого першого, другого і третього каналів зв'язку. каналу зв'язку, який відрізняється від згаданого 32. Спосіб за п. З0, в якому передача сигналів по першого каналу зв'язку, причому спосіб додатково кожному з множини різних каналів зв'язку включає включає в себе: в себе передачу різних інформаційних сигналів по перемикання між використанням оцінок першого і кожному з першого, другого і третього каналів зв'ядругого каналів у відповідь на перше перемикання зку на різні безпровідні термінали, причому різні базової станції між згаданими першим і другим інформаційні сигнали передають у один і той же каналами у відповідь на інформацію зворотного час з використанням різних тонів сигналу, на одній зв'язку, яка вказує зміну в згаданих першому і друі тій ж несучій частоті. гому каналах, згадана зміна відповідає навмисно 33. Спосіб задіювання безпровідного терміналу в введеній у згадані перший і другий канали згаданої системі зв'язку, в якій базова станція передає інбазової станції. формацію, використовуючи множину каналів зв'яз39. Спосіб за п. 38, в якому інформацію, отриману ку, кожний канал зв'язку має щонайменше одну від згаданих першого і другого каналів, модулюють відмінну фізичну характеристику, причому цю щоз використанням однієї і тієї ж несучої частоти, найменше одну відмінну фізичну характеристику причому спосіб додатково включає в себе: одного з каналів зв'язку навмисно змінюють згадавиконання операції демодуляції по сигналах, ною базовою станцією у часі, спосіб задіювання отриманих у згаданому першому і др угому каналах безпровідного терміналу включає в себе: зв'язку, без зміни несучої частоти, яка використовиконання вимірювань якості каналу кожного зі вується у згаданому процесі демодуляції з формазгаданих каналів зв'язку; ту смуги пропускання у формат модулюючого сигпідтримування оцінок якості каналу для щонайменалу. нше двох зі згаданих каналів зв'язку у один і той 40. Безпровідний термінал для використання в же час; і системі зв'язку, в якій базова станція передає інповідомлення інформації зворотного зв'язку про формацію, використовуючи множину каналів зв'язякість каналу на базову станцію, яка вказує, який зі ку, кожний канал зв'язку має щонайменше одну згаданої множини різних каналів зв'язку має кращу відмінну фізичну характеристику, щонайменше якість для використання при передачі сигналів на одну відмінну фізичну характеристику одного з згаданий безпровідний термінал. каналів зв'язку навмисно змінюють згаданою базо34. Спосіб за п. 33, який додатково включає в севою станцією у часі, безпровідний термінал вклюбе: чає в себе: задіювання безпровідного терміналу для вибору засіб для виконання вимірювань якості каналу котого, який зі згаданої множини каналів зв'язку пожного із згаданих каналів зв'язку; винен бути використаний для передачі інформації пам'ять, яка містить оцінки якості каналу для щона згаданий безпровідний термінал, у функціонанайменше двох зі згаданих каналів зв'язку в один і льній залежності від вимірювань якості каналу; і той же час; і причому згадана інформація зворотного зв'язку засіб для повідомлення інформації зворотного про якість каналу включає в себе ідентифікатор зв'язку про якість каналу на згадану базову станканалу, який ідентифікує вибраний канал зв'язку. цію, яка вказує, який зі згаданої множини різних 35. Спосіб за п. 34, в якому згадана інформація каналів зв'язку має кращу якість для використання зворотного зв'язку про якість каналу додатково при передачі сигналів на згаданий безпровідний включає в себе щонайменше деяку індикацію якотермінал. сті вибраного каналу зв'язку. 41. Безпровідний термінал за п. 40, який додатко36. Спосіб за п. 35, в якому згадана щонайменше во включає в себе: деяка індикація якості вибраного каналу зв'язку засіб для вибору, який зі згаданої множини каналів включає в себе щонайменше одну з інформації зв'язку повинен бути використаний для передачі про відношення сигналу до шуму і інформації про інформації на згаданий безпровідний термінал, як відношення сигналу до перешкоди. функція вимірювань якості каналу; і 37. Спосіб за п. 34, в якому підтримання оцінки причому згадана інформація зворотного зв'язку якості каналу для щонайменше двох зі згаданих про якість каналу, яка повідомляється згаданим каналів зв'язку у один і той же час включає в себе: засобом для повідомлення, включає в себе іденпідтримання оцінки якості першого каналу для тифікатор каналу, який ідентифікує вибраний капершого каналу зв'язку, про який згаданий безпронал зв'язку. відний термінал повідомляє, що має хорошу якість 9 85382 10 42. Безпровідний термінал за п. 41, який додатко46. Спосіб за п. 45, в якому згадане модифікуванво включає в себе : ня щонайменше одного коефіцієнта у згаданому засіб для підтримання оцінки першого каналу для першому наборі коефіцієнтів керування передапершого каналу зв'язку; чею виконують на швидкості, яка менша, ніж згазасіб для підтримання оцінки другого каналу для дана перша швидкість; або яка дорівнює їй; і другого каналу зв'язку, який відрізняється від згапричому згадане модифікування щонайменше даного першого каналу; і одного коефіцієнта у згаданому другому наборі засіб для перемикання між використанням оцінок коефіцієнтів керування передачею виконують на першого і другого каналів у відповідь на перше швидкості, яка менша, ніж згадана перша швидперемикання першої базової станції між згаданими кість, або яка дорівнює їй. першим і другим каналами у відповідь на інфор47. Спосіб за п. 43, в якому модифікування щомацію зворотного зв'язку, яка вказує зміни у згаданайменше одного коефіцієнта у згаданому першоних першому і другому каналах, згадана зміна відму наборі коефіцієнтів передачі викликає щонайповідає зміні, навмисно введеній у згадані перший менше одне зі зміни фази і коефіцієнта посилення і другий канали згаданою базовою станцією. в сигналах, що передаються з використанням 43. Спосіб передачі даних для використання у першого каналу, причому зміна коефіцієнта посипристрої, що містить множинні антени, який вклюлення викликає зміни амплітуди у переданому чає в себе: сигналі. обробку першого сигналу у функціональній залеж48. Спосіб за п. 47, в якому зміна коефіцієнта поності від щонайменше одного коефіцієнта у персилення, введена у перший канал у першому прошому наборі коефіцієнтів керування передачею, міжку часу, який відповідає часу між прийомом який відповідає першому каналу, для вироблення інформації зворотного зв'язку про умови каналу першого обробленого сигналу, що має першу фівід згаданого безпровідного терміналу, є меншою, зичну характеристику сигналу; ніж відмінність коефіцієнта посилення між першим передачу першого обробленого сигналу від щоі другим каналами під час першого проміжку часу. найменше однієї зі згаданих множинних антен; 49. Спосіб за п. 43, в якому згадані перший і друпередачу щонайменше одного іншого сигналу, гий оброблені сигнали передають одночасно. який відповідає першому сигналу, паралельно з 50. Спосіб за п. 43, в якому згадані перший і друпередачею згаданого першого обробленого сигнагий оброблені сигнали передають у проміжках чалу від однієї зі згаданих множинних антен; су, що не перекриваються, які повторюють на пеобробку другого сигналу, як функцію щонайменше ріодичній основі. одного коефіцієнта у другому наборі коефіцієнтів 51. Спосіб передачі даних для використання з бакерування передачею, який відповідає другому зовою станцією, яка містить множину антен, які каналу для вироблення другого обробленого сигвикористовують для передачі сигналів на множинналу, згаданий другий оброблений сигнал має ні безпровідні термінали, спосіб, який включає в другу фізичну характеристику сигналу, внесену себе: згаданою обробкою, яка відрізняється від згаданої підтримання множини каналів між згаданою базопершої фізичної характеристики сигналу; вою станцією і щонайменше одним зі згаданих передачу другого обробленого сигналу від щонайбезпровідних терміналів, згадані канали мають менше однієї зі згаданих множинних антен; різні характеристики передачі; передачу щонайменше одного іншого сигналу, підтримання для кожного каналу набору коефіцієякий відповідає другому сигналу, паралельно з нтів керування передачею, який включає в себе передачею згаданого другого обробленого сигналу щонайменше один коефіцієнт керування передавід інших зі згаданих множинних антен; чею, який використовується для керування щоотримання інформації зворотного зв'язку про умонайменше однієї з різних характеристик передачі; ви каналу від безпровідного терміналу на першій отримання інформації зворотного зв'язку про умошвидкості; і ви каналу щонайменше від одного безпровідного планування передачі сигналів на згаданий перший терміналу на першій швидкості; безпровідний термінал, у функціональній залежзміну у часі на другій швидкості вмісту кожного ності від згаданої інформації зворотного зв'язку набору коефіцієнтів керування передачею для про умови каналу. виклику змін передачі у сигналах, які передаються 44. Спосіб за п. 43, який додатково включає в сез використанням кожного з каналів, які підтримубе: ються, і модифікування щонайменше одного коефіцієнта у планування передачі на окремі безпровідні термізгаданому першому наборі коефіцієнтів керування нали, що використовують згадані канали, у функпередачею величиною, достатньою для виклику ціональній залежності від отриманої інформації зміни у згаданій інформації зворотного зв'язку, на про стан каналу. швидкості, яка менша, ніж згадана перша швид52. Спосіб за п. 51, в якому згадана друга швидкість, або яка дорівнює їй. кість є меншою, ніж перша швидкість, або дорів45. Спосіб за п. 44, який додатково включає в сенює їй. бе: 53. Спосіб за п. 51, в якому кожний канал зв'язку модифікування щонайменше одного коефіцієнта у має різну передавальну функцію каналу, причому згаданому другому наборі коефіцієнтів керування відмінність в передавальній функції каналу привопередачею величиною, достатньою для виклику дить до вимірної на згаданому безпровідному терзміни у згаданій інформації зворотного зв'язку. міналі відмінності каналу. 11 85382 12 54. Спосіб за п. 43, в якому коефіцієнти у першому передачею згаданого першого обробленого сигнанаборі коефіцієнтів керування передачею змінюлу від інших зі згаданих множинних антен; ють з інтервалами, більшими ніж 35 мілісекунд. засіб для обробки другого сигналу, в функціональ55. Спосіб за п. 43, в якому коефіцієнти у першому ній залежності від щонайменше одного коефіцієннаборі коефіцієнтів керування передачею змінюта у др угому наборі коефіцієнтів керування переють на швидкості, яка є щонайменше половиною дачею, який відповідає другому каналу, для першої швидкості, таким чином, дозволяючи отривироблення другого обробленого сигналу, причомувати два повідомлення про якість каналу від му другий оброблений сигнал має характеристику згаданого безпровідного терміналу для кожного сигналу, привнесену згаданою обробкою, яка відразу, коли змінюють перший набір коефіцієнтів. різняється від згаданої першої характеристики 56. Спосіб за п. 43, в якому щонайменше один зі сигналу; згаданих коефіцієнтів керування передачею являє засіб для передачі другого обробленого сигналу собою комплексну величину. від щонайменше однієї зі згаданих множинних ан57. Спосіб за п. 43, в якому щонайменше один зі тен; згаданих коефіцієнтів керування передачею являє засіб для передачі щонайменше одного іншого собою величину, яка використовується для керусигналу, який відповідає другому сигналу, паралевання коефіцієнтом посилення підсилювача сигльно з передачею згаданого першого обробленого налів. сигналу від інши х зі згаданих множинних антен; 58. Базова станція, яка включає в себе: приймач для прийому інформації зворотного зв'язмножинні антени; ку про умови каналу від безпровідного терміналу засіб обробки першого сигналу, у функціональній на першій швидкості; залежності від щонайменше одного коефіцієнта у засіб керування передачею для зміни щонайменпершому наборі коефіцієнтів керування передаше одного коефіцієнта у згаданому першому начею, який відповідає першому каналу, для виробборі коефіцієнтів керування передачею, на велилення першого обробленого сигналу, що має перчину, достатню для виклику змін у згаданій шу характеристику сигналу; інформації зворотного зв'язку, на швидкості, яка засіб передачі першого обробленого сигналу з менша, ніж згадана перша швидкість, або доріввикористанням щонайменше однієї зі згаданих нює їй; і множинних антен; планувальник для планування передачі сигналів засіб передачі щонайменше одного іншого сигнана безпровідні термінали, у функціональній залелу, який відповідає першому сигналу паралельно з жності від згаданої інформації зворотного зв'язку про умови каналу. Даний винахід відноситися до систем зв'язку, зокрема до методів і апаратур, для забезпечення передачі з рознесенням в стільникових мережах зв'язку з множинним доступом. У радіосистемах зв'язку, базова станція, розташована в фіксованому положенні, взаємодіє з множиною безпровідних кінцевих станцій, тобто мобільних вузлів, які можуть пересуватися на всьому протягу свого стільника. Дана базова станція із звичайною фіксованою антеною може мати фіксовану діаграму спрямованості антени. Розглянемо звичайну базову станцію; її діаграма спрямованості антени буде підтримувати різні рівні якості каналів між базовою станцією і мобільними вузлами в залежності від розташування мобільного вузла по відношенню до діаграми спрямованості антени. Тепер візьмемо до уваги, що сусідня базова станція зі своєю власною діаграмою спрямованості, можливо, створює різні рівні перешкод в різних місцях. Якість каналу між базовою станцією і мобільним вузлом буде змінюватися у міру зміни положення всередині стільника. Даний мобільний вузол може зазнавати загасання, що приводить до деградації або втрати зв'язку. Деякі зони всередині стільника можна розглядати як мертві зони, де якість каналу дуже погана для встановлення зв'язку. Потрібні методи і апаратура для зменшення загасання і усунення мертвих зон всередині стільника. У системі з великою кількістю мобільних вузлів звичайно є велике рознесення між сукупністю користувачів, тобто для будь-якої даної діаграми спрямованості антени буде деяка кількість користувачів з хорошим станом каналу, деяка кількість користувачів з поганим станом каналу і будуть інші користувачі з різними рівнями стану каналу. У будь-яку дану мить часу кожен мобільний вузол піддається квазістатичному стану каналу. Пілотні сигнали можуть передаватися до мобільних вузлів; якість кожного мобільного вузла може вимірюватися і передаватися назад на базову станцію. Отже, базова станція може планувати мобільні вузли з хорошою якістю каналу і відкладати заплановані рухомі вузли з поганою якістю каналу. У випадку, якщо в точності використати такий метод, то мобільний вузол з поганою якістю каналу повинен переміщатися в розташування з прийнятною якістю каналу для того, щоб бути призначеним базовою станцією. При іншому підході базова станція могла б періодично підстроювати діаграму спрямованості антени, знов відправляти пілотні сигнали, очікувати повідомлення про якість каналу від мобільного вузла і планувати ті рухомі вузли, які мають хорошу якість каналу. Цей другий підхід може привести до тривалої затримки для рухомого вузла, розташованого в місці поганої якості каналу до того, як діаграма спрямованості антени базової станції буде настроєна до прийнятного рівня. До 13 85382 14 датково, даний другий підхід віддає перевагу однівачів, поліпшити якість послуги, збільшити єї гр упи мобільних вузлів іншій гр упі мобільних ефективність і/або збільшити пропускну здатність. вузлів. Заплановані затримки, що мають місце при Винахід відноситися до методів і апаратури тому або іншому підході, можуть бути неприйнятні для зменшення часу очікування планування в сисдля певного типу трафіків, чутливи х до затримок, темах зв'язку. Відповідно до даного винаходу наприклад, такого як голосовий трафік. У деяких множина каналів зв'язку підтримується базовою випадках, якщо трафік користувача має обов'язкостанцією з різними фізичними характеристиками і ві обмеження по затримці, то базова станція може при цьому кожний з каналів зв'язку займає частину бути вимушена запланувати користувача навіть доступного ресурсу зв'язку. Фізичне розділення тоді, коли умови каналу несприятливі, що приведе доступного ресурсу зв'язку на множину паралельдо поганої якості послуги. Таким чином, для застоних каналів зв'язку з різними фізичними характесувань в реальному часі як, наприклад голос, дуже ристиками може бути виконане різними способаважливо мінімізувати період часу між передачами ми, тобто частотним, часовим або кодовим, або за до радіотерміналу. допомогою деякої їх комбінації. У деяких варіантах У випадках, де стани каналу змінюються, здійснення канали зв'язку ортогональні один одпрактичні обмеження лімітують швидкість, при якій ному. умови у визначеному каналі можуть змінюватися Кожна безпровідна кінцева станція вимірює без негативного впливу на характеристики систестан каналу на різних каналах зв'язку. Пілотний ми зв'язку. З боку безпровідної кінцевої станції сигнал періодично передається в кожному з канашвидкі зміни в каналі зв'язку важко відстежити. До лів зв'язку для полегшення вимірювань стану катого ж, швидкі зміни часто приводять до оцінки налу. Можна визначити канал, що має кращий каналу, яка декодує помилкові прийняті сигнали, стан каналу з боку безпровідної кінцевої станції у оскільки може мати місце значна зміна стану кавизначений момент часу завдяки проведеним виналу, оскільки виконуються вимірювання каналу, мірюванням стану каналу. Безпровідна кінцева на яких основується оцінка каналу. Використання станція забезпечує базову станцію інформацією контурів зворотного зв'язку між базовою станцією і про стан каналу за допомогою повідомлень. Дана безпровідною кінцевою станцією для керування інформація використовується для керування потупотужністю і в інши х цілях обмежує швидкість при жністю і швидкістю і/або для планування передачі. якій канали зв'язку могли б змінюватися, оскільки У деяких варіантах здійснення кожна безпровідна стани змінювані каналу на швидкості, яка більша кінцева станція відправляє назад в базову станцію швидкості, при якій вимірюється інформація про інформацію про стан каналу, і базова станція вистан каналу безпровідної кінцевої станції і надхобирає на основі даної інформації про стан каналу, дить назад в базову станцію, може приводити до який канал використовувати для передачі інфорбазової станції, що має ще більш неточну інформації до безпровідної кінцевої станції. Звичайно мацію про стан каналу. базова станція вибирає канал з найкращим стаЗ урахуванням вищесказаного потрібно відданом, тобто з найкращим співвідношенням «сигналти належне, що є необхідність в поліпшених метошум» (SNR, signal to noise ratio) з множини каналів дах і апаратурі для підтримки зв'язку з множиною для яких безпровідна кінцева станція забезпечує безпровідних кінцевих станцій в стільнику, які моінформацію про стан каналу. Якщо найкращий жуть бути розподілені на всьому протягу стільника. канал не доступний, то базова станція може вибНеобхідні поліпшені методи для забезпечення рати наступний кращий канал. У деяких варіантах мобільного зв'язку з прийнятними станами каналу здійснення безпровідна кінцева станція вибирає для отримання інформації від базової станції. З на основі вимірювання стану каналу у множині точки зору планування було б ефективно, якби каналів, який канал необхідно використовувати часовий інтервал між періодами, де безпровідна для передачі інформації до безпровідної кінцевої кінцева станція в стільнику зустрічається з хоростанції в даний момент часу для зменшення кільшим станом каналу, був би мінімальним з тим, кості інформації, яку необхідно передати від безщоб безпровідна кінцева станція не мала тривалої провідної кінцевої станції в базову станцію на осзатримки до зустрічі з прийнятними умовами пенові повторення. Безпровідна кінцева станція редачі. Якщо використовуються навмисні варіації передає вибір каналу як частину інформації звороканалу, то було б бажано, щоб швидкість, при якій тного зв'язку каналу в базову станцію на періодичваріації вводяться в канал, була б меншою швидній основі. У такому варіанті здійснення інформакості, при якій виконуються вимірювання каналу ція зворотного зв'язку, передана від безпровідної безпровідною кінцевою станцією, і/або була б мекінцевої станції до базової станції, звичайно вклюншою швидкості, при якій інформація про стани чає ідентифікатор каналу і інформацію про якість каналу повертається в базову станцію. Було б баканалу, тобто співвідношення сигнал-шум або жано, якби, щонайменше, деяка кількість нових співвідношення сигнал-перешкода (SIR, signal to методів стосувалася проблеми відносної тривалоinterference ratio). сті квазістатичного стану каналу мобільного вузла Базова станція обслуговує багато безпровідвідносно прийнятного часу очікування планування. них кінцевих станцій, і множина безпровідних кінТакож були б переважні методи і апаратура, які цевих станцій може вибрати точно такий самий звертаються до методів пом'якшення заважаючого канал, який буде використовува ти для передачі впливу сусідніх стільників. Також були б переважні інформації в точно такий же період часу. У випадметоди, які використовують рознесеність користуках, коли канал зв'язку вибирається для викорисвачів системи, ніж ті, які обмежують її. Такі поліптання множиною безпровідних кінцевих станцій, то шені методи можуть підняти задоволення спожибазова станція розглядає якість каналу, яку повід 15 85382 16 омляють окремі безпровідні кінцеві станції і віддає №09/691766 США, поданій 18 жовтня 2000 року], перевагу безпровідним кінцевим станціям, які пояка таким чином приєднана до посилань, викорисвідомляють про більш високу якість каналу по відтані в окремих каналах, в які навмисно внесені ношенню до тих, які повідомляють про більш низьваріації каналу. У такому варіанті здійснення викоку якість каналу. Щонайменше, в деяких варіантах ристовується множина передавальних антен для здійснення інша якість послуги і/або критерій полегшення ведення варіацій в канал зв'язку. Дасправедливості також береться до уваги, коли баний метод приводить до варіацій каналу, які мозова станція ухвалює рішення про планування. жуть використовуватися адаптивним планувальниЧас очікування планування зменшується в порівком як, наприклад таким, який використовується в нянні з системами, які використовують множину базовій станції даного винаходу. каналів з різними фізичними характеристиками, Шляхом об'єднання адаптивного методу форвідображеними в якості каналу, яка повідомляєтьмування діаграми спрямованості, тобто введення ся стільниковому терміналу. навмисних варіацій каналу з використанням мноУ різних варіантах здійснення канали виконужини паралельних каналів зв'язку, плановий час ються як частина ресурсу повітряної лінії, де кожочікування може бути зменшений крім переваг ний канал відповідає різній частині ресурсу повітзменшення часу очікування, які можуть бути отриряної лінії в поняттях часу і/або часто ти. У деяких мані при окремому використанні адаптивного фоваріантах здійснення винаходу несуча частота, що рмування діаграми спрямованості. Дійсно, в девикористовується для передачі сигналів до безяких випадках час очікування може бути провідної кінцевої станції, однакова для множини зменшений, якщо не пропорційний, то на величину різних каналів зв'язку для того, щоб уникнути вибезпосередньо пов'язану, з кількістю різних канамоги безпровідної кінцевої станції про перемиканлів, що підтримуються в стільнику для передачі ня між множиною несучих частот. Це має переваінформації до безпровідних кінцевих станцій. Час гу, яка дозволяє швидко перемикати канали очікування можна зменшити до рівня, який неможзв'язку, що дозволяє здійснювати перемикання, ливо було б отримати при використанні окремого якщо таке буде мати місце, без порушення вихідканалу і формування діаграми спрямованості оскіного сеансу Інтернет-протоколу навіть, коли канал льки швидкість, при якій формування діаграми використовується для передачі голосового зв'язку спрямованості може використовуватися для зміни або пакетів даних, що змінюється під час вихідного каналу ефективним чином обмежується швидкіссеансу Інтернет-протоколу. тю, при якій безпровідна кінцева станція вимірює У деяких варіантах здійснення безпровідні кінканал і забезпечує базову станцію інформацією цеві станції підтримують оцінку якості каналу і/або про якість каналу. оцінку каналу для множини різних каналів зв'язку в Використання паралельних каналів зв'язку з один і той же час для забезпечення здатності комножиною адаптивних променів створює поліпшемутації каналів на швидкій основі. У таких варіанну версію рознесення передавальних антен, яка тах здійснення, щонайменше, дві оцінки якості може бути використана при виборі каналу за доканалу і/або оцінки каналу підтримуються одночапомогою безпровідної кінцевої станції і/або за досно. Звичайно, дві оцінки якості каналу - для двох помогою базової станції на основі вимірювань якокращих каналів для безпровідної кінцевої станції, сті каналу. Кожний з паралельних каналів зв'язку як визначається вимірюваннями різних каналів звичайно демонструє помітну якість радіоканалу, безпровідною кінцевою станцією. У деяких варіантаким чином, даючи можливість планувальнику тах здійснення підтримується 3, 4 або більше оціотримати перевагу рознесення з часом очікування, нок каналу. Кожна з оцінок каналу звичайно підякий буде частиною тієї можливості у разі викоритримується незалежно від інших оцінок каналу так, стання звичайного каналу. що індивідуальна оцінка каналу буде відповідним Відповідно до даного винаходу, у випадку, якчином відображати специфічні фізичні характерисщо навмисні варіації вводяться в канал зв'язку, то тики каналу, до якого це буде відноситися. Оцінка швидкість, при якій варіації каналу мають місце, каналу звичайно основується на вимірюваннях звичайно повільніша за швидкість, при якій безмножини каналів, яка має місце в різні моменти провідні кінцеві станції проводять вимірювання часу. якості певного змінного каналу. Додатково, швидУ деяких варіантах здійснення використовукість, при якій безпровідна кінцева станція забезється множина статичних каналів зв'язку. Щонайпечує інформацію зворотного зв'язку каналу, тобто менше, один такий варіант здійснення використоокремого каналу, звичайно вище за швидкість, при вує три різних канали. Однак можливе якій канали навмисно змінюються При таких варіавикористання більшої кількості каналів в стільнику нтах здійснення періодичність введених варіацій з різними фізичними характеристиками, тобто 4, 8 каналу звичайно більш тривала, як наприклад, в або навіть більше. деяких випадках, щонайменше, двічі, настільки Незважаючи на те, що використання множини довга як швидкість, при якій проводяться вимірюстатичних каналів зв'язку з різними характеристивання якості певного каналу і передається назад ками забезпечує переваги планування в порівнянні до базової станції. У таких випадках відносно поз варіантами здійснення, де використовується ступова зміна в каналі, яка навмисно вводиться, один канал, то навіть великі переваги можна не повинна мати значного впливу на точність оцінотримати шляхом введення варіацій в один або ки каналу, що підтримується безпровідною, кінцебільше різних каналів зв'язку. вою станцією, або на інформацію стану каналу, що У деяких варіантах здійснення методи формуповертається безпровідною, кінцевою станцією в вання діаграми спрямованості, описані в [заявці базову станцію. 17 85382 18 Для того щоб зменшити імовірність повторюНа Фіг.8 представлені типові паралельні труваних періодів перешкод, які впливають на ту ж би, що використовують частотне розділення для безпровідну кінцеву станцію, швидкість, при якій типових 5МГц систем множинного доступу з кодоваріації каналу вводяться в канали сусідніх стільвим/частотним розділенням (CDMA Code Division ників, повинна бути контрольовано різною. Таким Multiple Access, FDMA - Frequency Division Multiple чином, в деяких варіантах здійснення базові станAccess), відповідно до даного винаходу. ції сусідніх стільників вводять варіації каналу при На Фіг.9 представлені типові паралельні труби різних швидкостях. для 1,25МГц системи множинного доступу з кодоНезважаючи на використання множини елевим розділенням або частотним розділенням, що ментів передачі, тобто численних антени базової використовує часове розділення, відповідно до станції, яке не істотне для даного винаходу, впроданого винаходу. ваджені численні варіанти здійснення даного виНа Фіг.10 представлена діаграма типового пенаходу використовують множинні антени. У деяких редавача, що використовує паралельні труби і з даних варіантів здійснення набори коефіцієнтів множинні антени, відповідно до даного винаходу. керування підтримуються і використовуються для На Фіг.11 представлений графік адаптивного керування обробкою сигналів, переданих від базоформування діаграми спрямованості для окремого вої станції з використанням різних антен. У таких променя, відповідно до даного винаходу. варіантах здійснення різні антени можуть викорисНа Фіг.12 представлений графік адаптивного товуватися для різних каналів зв'язку. Інакше, той формування діаграми спрямованості для двох же набір антен може використовуватися різними типових променів, відповідно до даного винаходу. каналами зв'язку з обробкою сигналу, що викорисНа Фіг.13 представлене використання двох товується для введення амплітудних і/або фазопаралельних труб типової низхідної лінії (складені вих варіацій в сигнали, які відповідні різним параза допомогою частотного розділення) і сигналізалельним каналам зв'язку. У деяких варіантах ція висхідної лінії, включаючи звіти якості каналів здійснення змінюється діаграма спрямованості (включаючи вибір труб за допомогою безпровідної антени, відповідна певному каналу, тим самим, кінцевої станції), відповідно до даного винаходу. змінюючи посилення каналу в певному напрямі. На Фіг.14 представлена частина типової безПосилення множини каналів може змінюватися в провідної системи зв'язку, що демонструє варіант унісон для підтримки однакової різниці між каназдійснення винаходу, який підходить для застосулами для розширення можливостей. вань, де канали виконані з використанням мультиМетоди і апаратура даного винаходу можуть плексування часового розділення. використовува тися в широкому спектрі систем, На Фіг.15 представлена частина типової безвключаючи системи зв'язку на основі частотного провідної системи зв'язку, що демонструє варіант розділення, часового розділення і/або кодового здійснення винаходу, прийнятний для застосувань, розділення. де канали виконані з використанням мультиплекЧисленні додаткові особливості і переваги сування частотного розділення. представлені в нижче приведеному докладному На Фіг.16 представлені труби, які чергуються в описі. часових слотах, що чергуються, відповідно до даНа Фіг. 1 представлена типова безпровідна ного винаходу. система зв'язку, виконана відповідно до даного На Фіг.17 представлені паралельні труби у час винаходу. тих же часових слотів, відповідно до даного винаНа Фіг.2 представлений типовий стільник сисходу. теми зв'язку Фіг.1, типові канали зв'язку і типова На Фіг.18 представлені чотири паралельні сигналізація відповідно до даного винаходу. труби з різними характеристиками передачі, які На Фіг.3 представлена типова базова станція, змінюються з часом. відповідна для використання в системі Фіг.1, викоНа Фіг.19-22 представлені зміни діаграми нана відповідно до даного винаходу. спрямованості антени у часі, відповідно до даного На Фіг.4 представлена типова безпровідна ківинаходу. нцева станція, прийнятна для використання в сисНа Фіг.23, що містить комбінацію Фіг.23А, темі Фіг 1, виконана відповідно до даного винахоФіг.23Б, Фіг.23В, представлений типовий метод ду. керування безпровідною системою зв'язку, відпоНа Фіг.5 представлена конструкція типових відно до даного винаходу. паралельних труб, з використанням методу часоНа Фіг.1 представлена типова безпровідна сивого розділення, між базовою станцією і безпровістема зв'язку 100, виконана відповідно до даного дними кінцевими станціями, відповідно до даного винаходу. Типова безпровідна система зв'язку 100 винаходу. містить множину базових станцій (BSs - base На Фіг.6 представлена конструкція типових stations): базову станцію 1 102, базову станцію Μ паралельних труб, що використовують метод час114. Стільник 1 104 являє собою площу покриття тотного розділення між базовою станцією і бездля базової станції 1 102. Базова станція 1 102 провідною кінцевою станцією. зв'язується з множиною безпровідних кінцевих На Фіг.7 представлена конструкція типових станцій (WTs): WT(1) 106, WT(N) 108, розташовапаралельних труб, що використовують методи них всередині стільники 1 104 WT(1) 106, WT(N) частотного/часового розділення між базовою ста108 зв'язуються з BS 1 102 через радіолінії 110, нцією і безпровідною кінцевою станцією, відповід112, відповідно. Подібним чином стільник Μ 116 но до даного винаходу. являє собою площу покриття для базової станції Μ 114. BS Μ 114 зв'язується з множиною кінцевих 19 85382 20 станцій (WTs): WT(1') 118, WT(N') 120, розташовації 102. Сигнали зворотного зв'язку до базової станих всередині стільника Μ 116. WT(1') 118, WT(N') нції можуть включати інформацію по кожній з цих 120 зв'язуються з BS M 114 через радіолінії 122, труб. На основі даної інформації зворотного зв'яз124, відповідно. Безпровідні кінцеві станції WTs ку, BS 102 може визначити, яку тр убу використо(106, 108, 118, 120) можуть бути мобільними і/або вувати і коли передавати дані до WT 1 106 і/або стаціонарними безпровідними пристроями зв'язку. WT(N) 108. У деяких варіантах здійснення кожна Мобільні кінцеві станції WTs, що іноді згадуються, WT (106, 108) посилає сигнал до BS 102, що індуяк мобільні вузли (MNs), можуть пересуватися кує яку з труб потрібно використати в будь-який протягом системи 100 і можуть зв'язуватися з бамомент часу. зовою станцією, відповідного стільника в якому На Фіг.3 показана типова базова станція 300, вони розташовані. виконана відповідно до даного винаходу. Типова Вузол мережі 126 зв'язується з BS 1 102 і BS базова станція BS 300, це трохи більш детальне M 114 через лінії мережі 128, 130, відповідно. Вупредставлення будь-якої з BSs, а саме базових зол мережі 126 також зв'язується з іншими вузластанцій BS 1 102, BS M 114, представлених на ми мережі Інтернет через лінію мережі 132. Лінії Фіг.1. BS 300 містить приймач 302, передавач 304, мережі 128, 130, 132 можуть бути оптоволоконнипроцесор, тобто CPU 306, інтерфейс вводу-виводу ми. Вузол мережі 126, як наприклад маршрутизу308, пристрої вводу-виводу 310 і пам'ять 312, які ючий вузол, забезпечує можливість зв'язку для взаємодіють через шину 314, завдяки якій різні WTs, тобто для WT(1) 106 з іншими вузлами, тобто елементи можуть обмінюватися даними і інфорз іншими базовими станціями, ААА серверний вузмацією. Додатково базова станція 300 містить лами, вузлами домашніх абонентів, аналогічними приймальну антену 216, яка приєднується до привузлами зв'язку, тобто WT(N') 120 і т.д., розташоймача 302. Як показано на Фіг.3 базова станція ваними за межами власного поточного стільника, 300 також містить множину передавальних антен тобто стільника 1 104. (антена 1318, антена n 322), які фізично розташоНа Фіг.2 представлений малюнок 200 стільнивані на деякій відстані одна від одної. Передавака 1 104, що демонструє типові канали зв'язку і льні антени 318, 322 використовуються для перетипову передачу сигналів, відповідно до даного дачі інформації від BS 300 до WTs 400 (дивись винаходу. Фіг.2 містить зв'язки всередині стільника Фіг.4), в той час як приймальна антена 216 викоміж BS 1 102 і WTs (WT(1) 106, WT(N) 108). Базова ристовується для отримання інформації, тобто станція BS 1 102 містить множину передавальних інформації зворотного зв'язку про стан каналу, а антен, тобто передавальна антена 1 202, передатакож даних від WTs 400. вальна антена N 204. Базова станція 502 може Пам'ять 312 містить програми 324 і дапередавати за допомогою множини антен 202, 204 ні/інформацію 326. Процесор 306 виконує проградо кожної WT 106, 108. му 324 і використовує дані/інформацію 326, яка На Фіг.2 показані дві безперервні лінії (206, зберігатися в пам'яті для керування роботою базо208) по одній від кожної антени (202, 204) до WT(1) вої станції 300 і для виконання методів даного ви106, що представляють першу трубу до WT(1) 106. находу. Пристрої вводу-виводу 310, тобто дисплеї, Подібним чином дві пунктирні лінії (210, 212) по принтери, клавіатури і т.д. відображають системну одній від кожної антени (202, 204) до WT(1) 106, інформацію для адміністратора базової станції і що представляють другу тр убу до WT(1) 106. Так, приймають сигнали керування і/або ввідні вказівки що безперервні лінії (206, 208) відповідають одновід адміністратора. Інтерфейс вводу-виводу 308 му набору сигналів зв'язку, які об'єднуються в позв'язує базову станцію 300 з комп'ютерною меревітрі для дії як один низхідний канал зв'язку до жею, іншими мережними вузлами, іншими базовиWT(1) 106, в той час, як пунктирні лінії (210, 212) ми станціями 300 і/або Інтернет. Таким чином, представляють сигнали, які об'єднуються в повітрі через інтерфейс вводу-виводу 308 базова станція і діють як другий низхідний канал зв'язку до WT(1) 300 може здійснювати обмін інформацією корис106. тувача і іншими даними, а так само здійснювати Подібним чином дві безперервні лінії (214, синхронізацію передачі сигналів до WTs 400, якщо 216) по одній від кожної антени (202, 204) до в цьому є необхідність. Додатково інтерфейс ввоWT(N) 108, що представляють першу трубу до ду-виводу 308 забезпечує високошвидкісне під'єдWT(N) 108; дві п унктирні лінії (218, 220) по одній нання до Інтернету при цьому, дає можливість від кожної антени (202, 204) до WT(N) 108, що користувачам WT 400 отримувати і/або передавапредставляють другу трубу до WT(N) 108. Так, що ти інформацію завдяки Інтернету через базову безперервні лінії (214, 216) відповідають одному станцію 300. Приймач 302 обробляє сигнали, набору сигналів зв'язку, які сполучаються в повітрі отримані від приймальної антени 216, і витягує з для дії як один низхідний канал зв'язку до WT(N) прийнятих сигналів наявну інформацію. Витягнута 108, в той час, як пунктирні лінії (218, 220) предінформація, тобто дані і інформація зворотного ставляють сигнали, які сполучаються в повітрі і зв'язку про стан каналу, надходить на процесор діють як друге до WT(N) 108. Зі сторони кожної WT 306 і зберігається в пам'яті 312 завдяки шині 314. 106, 108 вони під'єднуються до BS 1 102, за допоПередавач 304 передає інформацію, тобто дані і могою двох окремих труб з яких інформація може пілот-сигнали до WTs 400 через множину антен бути отримана в будь-який момент. Безпровідні 318, 322. Передавач 304 містить множину модулів кінцеві станції (106, 108) забезпечують інформацію керування фазою і амплітудою, тобто модуль 1316 зворотного зв'язку для базової станції 1 102, як керування фазою і амплітудою, модуль n 320 кепоказано стрілками (222, 224), які виходять від рування фазою і амплітудою. У приведеному прикожної WT (106, 108), відповідно, до базової станкладі на Фіг.3 окремий модуль керування фазою і 21 85382 22 амплітудою (316, 320) відповідно зв'язаний з кожність поточної базової станції для WT 1. Інформаною передавальною антеною. Антени 318, 322 ція про стан каналу 348 містить інформацію базових станції BS 300 розташовані на достатній зворотного зв'язку від WT 1 таку, як наприклад: відстані так, що сигнали від антен 318, 322 прохооцінну інформацію про низхідний(і) канал(и) і/або дять статистично незалежні шляхи і таким чином вибраний WT 1 низхідний канал зв'язку. канали, сигнали, які мають незалежно один від Передавальний планувальник/модуль виріодного. Відстань між антенами 318, 322 це функція шення колізій 332 планує, в тому випадку, коли кута розташування WTs 400, частоти передачі, будуть передаватися дані передачі 336, тобто умов розсіювання і т.д. В основному відстань між розвантажуватися, в WTs 400. Як частина процесу антенами дорівнює половині довжини хвилі, мапланування, модуль 332 дозволяє колізії між поється на увазі частота передачі, є достатнім мінітребами різних WTs 400 в отриманні даних. Примумом для розділення антен відповідно до даного ймальний планувальник/модуль вирішення колізій винаходу. Відповідно в різних варіантах здійснен334 планує, в тому випадку, коли WTs 400 буде ня винаходу антени 318, 322 знаходяться на віддозволено завантажити дані в BS 300. Оскільки стані рівній половині довжини хвилі або більшій, передавальний планувальник 332, приймальний де довжина хвилі визначається несучою частотою планувальник 334 можуть вирішувати колізії між fk сигналу, що передається. декількома WTs 400, які одночасно намагаються Модулі керування фазою і амплітудою 316, завантажити дані. Згідно з даним винаходом мо320 перетворюють сигнал модуляції і сигнал керудулі 332, 334 виконують операції планування в вання фазою і/або амплітудою в сигнал для перезалежності від прийнятої інформації зворотного дачі за допомогою процесора 306. Модулі керузв'язку про стан каналу, тобто інформації 348 про вання фазою і амплітудою 316, 320 вводять стан каналу WT 1. Програма зв'язку 328 визначає варіації амплітуди і/або фази в, щонайменше, частоту і швидкість даних, а так само метод кодуодин з множини, тобто два сигнали, що передавання і модуляції, яка використовується для зв'язються до WT 400, тим самим створюється варіація ку кожної WT 400. Програма зв'язку 328 має до(тобто варіація амплітуди у часі) в композитному ступ до інформації, що зберігається, про стан сигналі, що приймається станцією WT 400, до якої каналу і інформації про користувача, тобто інфорпередається інформація множиною антен 318, мації 344 про стан каналу WT 1 і інформації про 322. Модулі керування 316, 320 так само можуть користувача 350, що зберігається, для отримання змінювати швидкість передачі даних під керувандостовірної інформації, яка використовується проням процесора 306, в залежності від стану каналу грамою 324. Наприклад, програма зв'язку 328 має відповідно до даного винаходу. У деяких варіантах доступ до інформації 348 про стан каналу, отримодулі керування фазою і амплітудою 316, 320 маного як зворотного зв'язку, для визначення відзмінюють фазу і/або амплітуду шля хом зміни коеповідної швидкості даних, які використовуються фіцієнтів. при зв'язку з WT 400. Додатково, інша інформація Як згадано вище, процесор 306 керує роботою користувача 350, що зберігається, така як інфорбазової станції 300 за допомогою програми 324, мація про схему модуляції 352, інформація про яка зберігатися в пам'яті 312. Програма 324 міспередавальну антену 354 і інформація про частоту тить програму зв'язку 328 і програму 330 керуванпередачі 356 може бути знайдена і використана ня базовою станцією. Програма 330 керування для визначення відповідної схеми модуляції, кільбазовою станцією містить передавальний планукості передавальних антен і частот передачі, інвальник/модуль вирішення колізій 332 і приймальформації, яка може бути використана, коли запланий планувальник/модуль вирішення колізій 334. нований зв'язок з визначеною WT 400 для Дані/інформації 326 містять дані передачі 336 і отримання інформації. множину даних/інформацій 338 безпровідної кінУ той час, як в деяких варіантах здійснення цевої станції (WT). Дані/інформації 338 кінцевої використовується одна антена для передачі інфостанції стільникової мережі (WT) містять інформармації до WT 400, то використання множини фізицію 340 WT 1 і інформацію 342 WT N. Кожний начно роздільних антен 318, 332 дає можливість пебір інформації WT, як наприклад: інформація 340 редавати одну і ту ж інформацію з різних WT 1 містить дані 344, інформацію ідентифікації місцеположень з контрольованою фазовою і/або безпровідної кінцевої станції 346, інформацію про амплітудною різницею, введеною в, щонайменше, стан каналу 348 і інформацію користувача 350, що один з сигналів, що передаються, для виконання зберігається. Інформація користувача 350, що штучної дисперсії сигналу у приймаючої WT 400. зберігається, 350 містить інформацію 352 про схеНа Фіг.4 показана типова безпровідна кінцева му модуляції, інформацію 354 про передавальну станція 400, виконана відповідно до даного винаантену і інформацію 356 частоти передачі. Дані ходу. Типова безпровідна кінцева станція 400 мопередачі 336 містять дані, наприклад: дані про же служити більш детальним представленням користувача, призначені для передачі до WTs 400, будь-якої з WTs 106, 108, 118, 120 станцій типової яка розташована всередині стільника BS 300. Дані системи, системи безпровідного зв'язку 100 пода344 містять дані про користувача, пов'язані з WT 1, ної на Фіг.1. WT 400 містить приймач 402, переданаприклад: дані, отримані від WT 1, призначені вач 404, пристрої вводу-ви воду 406, процесор, для відправки рівноправному об'єкту зв'язку, тобто тобто CPU 408 і пам'ять 410 зв'язані разом шиною WT N і дані приймача від рівноправного об'єкта 412, через яку різні елементи можутьобмінюватиWT 1, тобто WT N, призначені для відправки до ся даними і інформацією. Приймач зв'язаний з WT 1. Інформація ідентифікації безпровідної кінантеною 414; передавач зв'язаний з антеною 416. цевої станції 346 містить запропоновану ідентичУ деяких варіантах здійснення винаходу може ви 23 85382 24 користовуватися одиночна антена замість двох хідної лінії 440 містить канал низхідної лінії, задаіндивідуальних антен 414 і 416. ний BS 300 для WT 400, для очікування даних коСигнали низхідної лінії, передані від BS 300, ристувача, які необхідно передати. Інформація 442 приймаються антеною 414 і обробляються привимірювання каналу 1 містить вимірювання прийнймачем 402. Передавач 404 передає сигнали виятих сигналів відповідних каналу 1, тобто вимірюсхідної лінії через антену 416 на BS 300. Сигнали вання пілотного сигналу, переданого по каналу 1 висхідної лінії містять інформацію зворотного зв'янизхідної лінії, як наприклад співвідношення сигзку оцінки каналу низхідної лінії і/або інформацію нал-шум (SNR), співвідношення сигнал-перешкода ідентифікації вибраного каналу низхідної лінії, че(SIR) і т.д. Інформація вимірювання каналу N місрез який станція WT 400 запитує передачу даних тить вимірювання прийнятих сигналів відповідних низхідної лінії відповідно до даного винаходу. Приканалу N, тобто вимірювання пілотного сигналу, строї вводу-виводу 406 містять інтерфейсні засоби переданого по каналу N низхідної лінії, як наприкористувача наприклад: мікрофони, гучномовці, клад співвідношення сигнал-шум (SNR), співвідвідеокамери, відеодисплеї, клавіатури, принтери, ношення сигнал-перешкода (SIR) і т.д. Інформація кінцеві дисплеї даних і т.д. Пристрої вводу-виводу 444 оцінки каналу 1 містить оцінки каналу 1 низ406 можуть бути використані як узгоджуючі прихідної лінії, тобто на основі інформації 442 вимірюстрої з оператором WT 400, тобто дозволяють вань каналу 1. Інформація 448 оцінки каналу N оператору вводити дані користувача, голосові дані містить оцінки каналу N низхідної лінії, тобто на і/або відеодані, що направляються рівноправному основі інформації 446 вимірювань каналу N. Ін фовузлу і дозволяють оператору бачити дані корисрмація 450 вибору каналу містить інформацію, що тувача, голосові дані і/або відеодані, направлені з ідентифікує який канал WT 400 ідентифікований як рівноправного вузла, тобто інший WT 400. найбільш прийнятний канал низхідної лінії, тобто Пам'ять 410 містить програму 418 і даякий з каналів 1, N низхідної лінії сформованої ні/інформацію 420. Процесор 408 виконує проградіаграми спрямованості в даний момент більше му 418 і використовує дані/інформації 420 в пам'яті підходить для WT 400. Ін формація вибраного ка410 для керування основною роботою WT 400 і налу 450 може також містити інформацію вимірюздійснення методів даного винаходу. Програма вання каналу відповідну вибраному каналу. 418 містить програму зв'язку 422 і програму 424 Програма зв'язку 422 керує передачею і прикерування WT, яка включає модуль вимірювань йомом даних за допомогою передавача 404 і пристану каналу 426 і модуль вибору каналу 428. ймача 402, відповідно. Програма зв'язку 422 може Дані/інформації 420 містять: дані передачі 430, змінювати швидкість передачі даних відповідно до інформацію базової станції 432, що зберігається, і даного винаходу на основі стану каналу. Додаткоінформацію користувача 434. Інформація користуво, програма зв'язку 422 чутли ва до інформації вача 434 містить: інформацію ідентифікації базопланування, отриманої від BS 300 для того, щоб вої станції 436, інформацію ідентифікації кінцевої гарантувати, що дані передачі 430 передаються станції 438, привласнену інформацію каналу низWT 400 в моменти дозволені BS 300. Програма хідної лінії 440, множину інформації вимірювання зв'язку 422 передає інформацію стану каналу, тобканалу (інформацію 442 вимірювання каналу 1, то інформацію вимірювання каналу 442, 446, інінформацію 446 вимірювання каналу N), множину формацію вибраного каналу 450 і/або інформацію інформації оцінки каналу (інформацію 444 оцінки зворотного зв'язку про амплітуду/фазу до ВS 300 каналу 1, інформацію 448 оцінки каналу N). Дані за допомогою передавача 404. Програма зв'язку передачі 430 містять дані користувача як, напри422 так само відповідає за керування відображенклад: дані/інформація, яку необхідно передати в ня і/або представлення отриманої інформації для BS 300 під час сеансу зв'язку з WT 400, інформакінцевого абонента через пристрій вводу-виводу цію зворотного зв'язку каналу низхідної лінії і/або 406. вибраний канал низхідної лінії. Інформація базової Модуль вимірювань стану каналу 426 вимірює станції 432, що зберігається, містить певну інфорстани каналу, отримуючи інформацію 442 вимірюмацію для кожної базової станції, тобто величини вання каналу 1, інформацію 446 вимірювання канахилу, які можуть використовуватися в послідовналу N. Модуль вимірювань стану каналу 426 таності прольотів; несучі частоти, що використовукож обробляє інформацію вимірювання каналу ються різними базовими станціями; методи моду442, 446 і отримує інформацію оцінки каналу 444, ляції, що використовуються різними базовими 448, відповідно. Модуль вимірювань стану каналу станціями; варіації формування діаграми спрямо426 також забезпечує інформацію зворотного зв'яваності, яка залежить від базової станції і т.д. Інзку про амплітуду і/або фазу для програми зв'язку формація користувача 432 містить інформацію, що 422. Модуль вибору каналу 428 порівнює інфорприймається в даний момент станцією WT 400. мацію вимірювання каналу, тобто інформацію 442 Інформація ідентифікації базової станції 436 місвимірювання каналу 1, інформацію 446 вимірютить інформацію ідентифікації базової станції, в вання каналу N, здійснює вибір кращого каналу, якому стільнику WT 400 в даний момент знахозапам'ятовує вибір в інформації вибраного каналу диться, тобто величину нахилу, що використову450 і забезпечує інформацію вибраного каналу ється в послідовностях прольотів. Інформація іде450 для програми зв'язку 422. Потім програма нтифікації кінцевої станції 438 - це запропонована зв'язку 422 передає інформацію вимірювання каідентифікація базової станції, яка використовуєтьналу 442, 446, інформацію вибраного каналу 450 ся для поточної ідентифікації станції WT 400 за і/або інформацію про амплітуду/фаз у в BS 300 за допомогою тієї станції BS 300, в стільнику якої допомогою передавача 404. знаходиться WT. Задана інформація каналу низ 25 85382 26 На Фіг.5 представлений типовий варіант здійстним розділенням, яка також має всю смугу 854 нення структури паралельних труб, тобто каналів пропускання частот 5МГц, при цьому, яка розділянизхідної лінії між BS 300 і WT 400. У варіанті чається на N тонів 853. Відповідно до фіг., ці N тонів сового методу розділення, поданому на Фіг.5, час груп уються в чотири субнабори, а саме труба 1 ділиться на паралельні труби, кожна з яких може 856, труба 2 858, тр уба 3 860, труба 4 862. Таким використовува тися одночасно для передачі сигначином, є чотири паралельні труби 856, 858, 860, лів під час різних часових слотів, при цьому вико862, в яких знаходитися 5МГц система множинного ристовуючи ту ж ширину пропускання частот. На доступ у з частотним розділенням. Фіг.5 представлена діаграма 500, де по вертикаНа Фіг.9 показане креслення 900, де по вертильній осі 502 відкладається частота в залежності кальній осі 902 відкладається частота, в залежновід часу, який відкладається по горизонтальній осі сті від часу, відкладеного по горизонтальній осі 504. Ресурс повітряної лінії представлений блоком 904. Типові системи множинного доступу з кодо506 розділеним у часі на типові чотири паралельні вим розділенням і системи множинного доступу з труби 508, 510, 512, 514 У часовому методі роздічастотним розділенням, подані на Фіг.9, мають лення кожна з паралельних тр уб 508, 510, 512, 514 повну смугу 906 пропускання частот 1,25МГц, яка займає всю ширину пропускання частот 516, але в ділиться двома паралельними трубами 908, 910 межах часових слотів 518, 520, 522, 524. шляхом часового розділення. Труба 1 908 викориНа Фіг.6 представлений інший типовий варіант стовується в першому часовому слоті 912 (t=t0 до здійснення структури паралельних труб, тобто t=t1); у другому часовому слоті 914 (t=t1 до t=t2) каналів низхідної лінії між BS 300 і WT 400. У варівикористовується труба 2 910; в третьому часовоанті частотного методу розділення, поданому на му слоті 916 (t=t2 до t=t3) використовується труба 1 Фіг.6, ширина пропускання частот ділиться на па908; в четвертому часовому сло ті 918 (t=t3 до t=t4) ралельні труби, кожна з яких може використовувавикористовується труба 2 910. тися одночасно для паралельної передачі сигнаУ різних варіантах здійснення даного винаходу лів. На Фіг.6 представлена діаграма 600, де по смуга пропускання частот, кількість труб, кількість вертикальній осі 602 відкладається частота в занесучих, кількість тонів і/або кількість субнаборів лежності від часу, який відкладається по горизонможе змінюватися. У різних варіантах здійснення тальній осі 604. Ресурс повітряної лінії представданого винаходу розташування розділення для лений блоком 606 розділеним по частоті на типові кожної труби може змінюватися. п'ять паралельних труб 608, 610, 612, 614, 616. У Відповідно до винаходу WT 400 (під контролем частотному методі розділення кожна з паралельмодуля вимірювання стану каналу 426) керує приних труб 608, 610, 612, 614, 616 займає різні діапаймачем 402, який вимірює прийняті сигнали з тим, зони частот 618, 620, 622, 624, 626, але займає щоб оцінити якість каналу кожної з паралельних весь часовий слот 628. труб. Інформація (442, 446) вимірювань каналу (1, На Фіг.7 представлений інший типовий варіант N) виходить з прийнятих сигналів. Вимірювання здійснення структури паралельних труб, тобто окремих каналів множини паралельних тр уб дає каналів низхідної лінії між BS 300 і WT 400. Варіант можливість WT 400 робити вибір труб. Інформація здійснення, поданий на Фіг.7, підсумовує варіанти (442, 446) вимірювань каналу (1, N) може містити здійснення методу частотного розділення (Фіг.6) і співвідношення сигнал-перешкода (SIR) і характеметоду часового розділення (Фіг.6) для структури ристики загасання. Кожна паралельна труба може паралельних труб. На Фіг.7 представлена діаграма мати свій(ї) власний(і) пілотний(і) сигнал(и) для 700, де по вертикальній осі 702 відкладається часполегшення вимірювань якості каналу, і щільність тота в залежності від часу, який відкладається по використовуваних пілотних сигналів може залежагоризонтальній осі 704. Ресурс повітряної лінії ти від розподілу ресурсу повітряної лінії. представлений блоком 706, який поділяється на Станція WT 400 повідомляє результати вимі12 паралельних труб 708, 710, 712, 714, 716, 718, рювань зворотно до джерела передачі, тобто BS 720, 722, 724, 726, 728, 730. 300. У деяких варіантах здійснення звіти виконуНа Фіг.8 і Фіг.9 представлені типові варіанти ються часто і/або періодично. У одному варіанті використання паралельних труб в типових систездійснення звіт якості каналу містить перелік вимімах множинного доступу з кодовим розділенням і рювань якості каналів в окремих паралельних трусистемах множинного доступу з частотним роздібах, тобто інформацію (442, 446) вимірювань каленням. На Фіг.8 представлені паралельні труби в налу (1, N). У іншому варіанті здійснення звіт типових системах, що використовують частотне якості каналу містить індекс однієї з паралельних розділення. На Фіг.8 показане креслення 850, де труб, яка має кращу якість каналу, і відповідне по горизонтальній осі 802 відкладається частота, вимірювання якості каналу, тобто інформацію вибвідповідна типовій системі множинного доступу з раного каналу 450. кодовим розділенням, що має всю смугу 804 проВідповідно до винаходу для системи стільнипускання частот 5МГц, при цьому дана смуга дікової мережі, тобто системи 100 обладнаної мнолиться між трьома несучими 806, 808, 810, кожна з жиною передавальних антен 318, 322 на базовій яких представляє 1,25МГц трубу 810, 812, 814. станції 300, антени 318, 322 використовуються для Таким чином, є три паралельні труби, а саме трустворення різних адаптивних головних пелюсток ба 1 810, труба 2 812 і труба 3 814, в яких знаходіаграми спрямованості для різних паралельних диться 5МГц система множинного доступу з кодотруб. Для опису розглянемо випадок двох антен. вим розділенням. На кресленні 850 по Подібний принцип може бути легко поширений для горизонтальній осі 852 відкладена частота, відповипадку великої кількості антен. Кількість паралевідна типовій системі множинного доступу з частольних труб визначимо K. 27 85382 28 Виразимо сигнал, що передається, через K нент труби k 1010 є входом підсумовуючого припаралельних труб в момент часу t таким чином: строю 1024. Вхідний сигнал S1(t) 1018 помножується помножувачем 1038 на комплексний час залежний коефіцієнт d1(t) 1040, генеруючи компоS(t ) = { 1(t ), S2 (t ), ..., Sk (t )} S нент труби 2 1008; компонент труби 1 1012 є входом підсумовуючого пристрою 1042. Вхідний сиг(Примітка: в деяких місцях вектор позначаєтьнал S2(t) 1026 помножується помножувачем 1044 ся лінією над символом, в інших місцях вектор на комплексний час залежний коефіцієнт d2(t) позначається підкресленням і/або жирним шриф1046, генеруючи компонент труби 2 1014; компотом. Ці умовні позначення можуть використовуванент труби 2 1014 є входом підсумовуючого притися навперемінно в даній заявці). строю 1042. Вхідний сигнал Sk(t) 1032 помножуУ типовому загальному описі винаходу два сиється помножувачем 1048 на комплексний час гнали витягуються з даного основного сигналу і залежний коефіцієнт dk(t) 1050, генеруючи комповідповідно передаватися двома передавальними нент труби k 1016; компонент труби k 1016 є вхоантенами. Два витягнутих сигнали можуть бути дом підсумовуючого пристрою 1042. описані таким чином: Схема подана на Фіг.10 можливо, наприклад, частиною передавача 304 в базовій станції 300. На S(1) = {c1(t ) S1(t ), c 2 (t ) S2 (t ), ..., c k (t ) Sk (t )} Фіг.10 наприклад підсумовуючий пристрій (1024, 1042) використовується для підсумовування сиг(2 ) = {d (t ) S(t ), d (t ) S (t ), ..., d (t ) S (t )} S 1 1 2 2 k k налів від різних труб для передачі через антени. Кожен з представлених підсумовуючи х пристроїв де ck(t) і dk(t) загалом, комплексні час залежні приймає сигнали, що передаються, через паралекоефіцієнти, накладені на сигнал на k паралельних льні 'труби' і обробляє їх для генерації сигналу що труб в першій і другій передавальній антені. Відпередається окремою фізичною антеною. Підсуповідно до даного винаходу коефіцієнти {c1(t), c2(t), мовуючий пристрій 1024 бере компонент труби 1 ..., c k(t)} і (d1(t), d 2(t), ..., d k(t)} не залежать від пере1006, компонент труби 2 1008, ..., компонент труби k 1010 і об'єднує їх в S1(t) 1052, який передається даного сигналу S(t ) . через антену 1 1002. Підсумовуючий пристрій 1042 На Фіг.10 представлене креслення 1000 типобере компонент труби 1 1012, компонент труби 2 вого варіанту здійснення винаходу, де використо1014, ..., компонент труби k 1016 і об'єднує їх в вується множина передавальних антен (1002, S2(t) 1054, який передається через антену 2 1004. 1004), які здійснюють передачу через паралельні У випадку, якщо труби створюються у часовій обтруби. На Фіг.10 показані k паралельних тр уб і дві ласті, то підсумовуючі пристрої 1024, 1042 можуть антени. Компонент 1006 труби 1, компонент 1008 бути виконані у вигляді мультиплексорів. Для труб труби 2, ..., і компонент 1010 труби k відноситься в частотній області підсумовуючі пристрої 1024, до антени 1 1002. Компонент труби 1 1012, компо1042 можуть бути виконані у вигляді 'суматорів', нент труби 2 1014, …, і компонент труби k 1016 оскільки вони підсумовують сигнали, які лежать в відноситься до антени 2 1004. різних частотних діапазонах. Вхідний сигнал S1(t) 1018 помножується поВинахід приводить до різного посилення перемножувачем 1020 на комплексний час залежний дачі, яке реалізовується в приймачі 402 станції WT коефіцієнт c1(t) 1022, генеруючи компонент труби 1 400. Виразимо характеристики каналів від двох 1006; компонент труби 1 1006 є входом підсумоантен до приймача як hc(t) і hd(t), відповідно. Привуючого пристрою 1024. Вхідний сигнал S2(t) 1026 пустимо, що характеристика каналу від будь-якої помножується помножувачем 1028 на комплексний антени 318, 322 (в базовій станції 300) до приймачас залежний коефіцієнт c2(t) 1030, генеруючи ча 402 (WT 400) є константою при зміні частоти. компонент труби 2 1008; компонент труби 2 1008 є Однак, дане припущення ні в якій мірі не зменшує входом підсумовуючого пристрою 1024. Вхідний значення або обмежує даний винахід. Отже, сигсигнал Sk(t) 1032 помножується помножувачем нал, прийнятий приймачем 402 (WT 400) можна 1034 на комплексний час залежний коефіцієнт ck(t) виразити таким чином: 1034, генеруючи компонент труби k 1010; компо R(t ) = {[c1(t ) hc (t ) + d1(t ) hd(t )] S1(t ), ..., [c k (t ) hc (t ) + dk (t ) hd (t )] SK (t )} де k-ий елемент вектора R (t ) є прийнятим сигналом через k-у паралельну трубу. Отже, якщо винахід застосовується в системі з двома передавальними антенами і множиною паралельних труб, то складова характеристика каналу в k-ій паралельній трубі від передавача до приймача по суті виражається ck(t)hc(t)+d k(t)hd(t). За допомогою відповідного вибору значень коефіцієнтів {ck(t)} і {dk(t)} в передавачі 304 (в BS 300) щонайменше одна труба повинна мати прийнятну складову якість каналу з високою імовірністю, хоча складові характеристики каналу інших труб можуть бути з поганою якістю. У будь-якому випадку час очіку вання, що зазнається приймачем 402 (в WT 400) в очікуванні моменту часу, коли він зазнає високої якості каналу, яка дуже сильно зменшена, оскільки він може вибирати між відповідними митями, що плануються у множині труб. Ідея прикладу адаптивного формування діаграми спрямованості полягає в тому, що передавач 304 (в BS 300) вибирає відповідні значення коефіцієнтів, а приймач (в WT 400) незалежно вимірює якість каналів в паралельних труба х. WT 400 повідомляє BS 300 (за допомогою передавача 304) результати вимірювань, а BS 300 керує передавачем 304 для відправки трафіка приймачу 402 по 29 85382 30 тих труба х, які мають хорошу якість каналу. Для Цей особливий варіант здійснення приводить того, щоб використати винахід приймач 402 не до множинних адаптивних променів, при цьому потребує точної оцінки hc(t) і hd(t). кожний обертається з частотою f. У одному з варіантів здійснення винаходу кожЯк особливий випадок варіанту здійснення f на з паралельних труб має свій власний адаптивможе дорівнювати 0, тобто адаптивні промені не ний промінь. На Фіг.11 показаний графік 1100, на обертаються. У цьому випадку коефіцієнти можуть якому представлене адаптивне формування діагвибратися або випадковим чином, або з фазою рами спрямованості для одиночного променя. На однорідно розподіленою, і можуть бути постійниФіг.11 представлений графік прийнятого співвідми, щонайменше, деякий проміжок часу. Даний ношення сигнал-шум, яке відкладене по вертикаособливий випадок особливо привабливий, коли льній осі 1102 в залежності від часу в слотах, який реалізовується велика кількість паралельних труб відкладений по горизонтальній осі 1104; характе(K>2). Дана велика кількість паралельних труб ристика одиничного адаптивного променя 1106 надто переважна, оскільки в будь-який даний мовідповідає представленій одиничній паралельній мент приймач 402 може знайти, щонайменше, трубі. На Фіг.12 показаний графік 1200, який предодну тр убу, яка є добре сформованою діаграмою ставляє адаптивне формування діаграми спрямоспрямованості'. ваності для двох типових променів. На Фіг.12 Узагальнюючи варіанти здійснення, коефіцієнпредставлений графік прийнятого співвідношення ти можуть використовувати різні і час залежні амсигнал-шум, яке відкладене по вертикальній осі плітуди: 1202 в залежності від часу в слота х, який відкладений по горизонтальній осі 1204; характеристика c k (t ) = ak(t ) адаптивного променя 1 1206 відповідає першій паралельній трубі, в той час як характеристика dk (t ) = 1- ak(t ) exp (j2pft + nk ) адаптивного променя 2 1208 відповідає другій паралельній трубі. Комплексна час залежна вагова де {ak(t)} - це дійсні числа. функція підганяється таким чином, щоб промені Взагалі кажучи, кількість сформованих тр уб не ефективно зміщалися один по відношенню до одобов'язково повинна дорівнювати кількості адапного. Приймач 402 розуміє якість каналу, яка змітивних променів реалізованих за допомогою мнонюється у часі в будь-якій даній трубі. У основному жини антен. Множина променів (аж до кількості приймач 402 сприймає високу якість каналу в одпередавальних антен) може бути реалізована в ній з труб (і відповідних променів), в той час як межах однієї і тієї ж труби за допомогою приймаінша труба (і відповідний промінь) пропонують чів, що відстежують якість сигналу в кожному з цих гіршу якість, як показано на Фіг.12. Як можна легко променів, в кожній з цих тр уб. Насправді тоді різні побачити, що таке використання двох променів користувачі можуть бути заплановані в різні проефективно зменшує час очікування приймача 402 мені в межах тр уби. Наприклад, у випадку двох в очікуванні моменту часу, коли якість каналу буде променів в межах тр уби один користувач може хорошою і приймач 402 зможе здійснити вибір між мати провал на першому промені і може бути запроменями в залежності від їх якостей каналу. планований у другий промінь. Інший користувач Приймач 402 знаходиться в положенні вибору може бути в додатковій ситуації, маючи провал у найбільш інтенсивного з цих обертових променів і другому промені, може бути запланований в перповідомляє про трубу, яка зв'язана з вибраним ший промінь. променем (і відповідною якістю каналу), передаваКоли труби формуються розділенням смуги чу 304, таким чином, що передавач 304 може почастот і повна смуга часто т системи більша зв'ясилати трафік приймачу 402 по трубі з найкращою заної смуги частот, то метод вибору променя, опиякістю каналу. саний в даній заявці, може використовувати різне У даному винаході з множинними обертовими посилення, як від різних передавальних антен, так променями з передачею по паралельних труба х, і від частотного рознесення, що має місце в сисприймач 402 може розуміти якість каналу протягом темі без вимоги якого-небудь запланованого часу короткого проміжку часу і, отже, час очікування очікування. хорошої якості каналу значно зменшується. У стільниковому середовищі якість каналу виВибір коефіцієнтів (ck(t), d k(t)} досить гнучкий. значається не тільки компонентом сигналу, але і У одному варіанті здійснення {ck(t)} прирівнюється також компонентою перешкоди. Для того, щоб константі, a {dk(t)} прирівнюється комплексному оптимізувати якість каналу можна використовувати числу з постійною амплітудою і фазою, яка обермножину передавальних антен і паралельних тається у часі при цьому фазові компоненти {dk(t)} труб, таким чином, щоб приймач 402 був добре однорідні у часі: сформованою діаграмою спрямованості в його ck(t)=1 необхідному стільнику, тобто стільнику 1 104 (адаdk(t)=e xp(j2pft+nk), птивне формування діаграми спрямованості) і в де фазовi зсуви {nk} однорідно розподілені в той же час мати великий провал в сусідніх стільни2p ках, тобто стільник Μ 116 (адаптивне формування [0, 2p]. Наприклад, для K=3, n 1=0, n 2 = , провалів). У одному варіанті здійснення винаходу 3 кожен стільник може незалежно застосовувати 4p p 4p n3 = i для K=4, n 1=0, n 2 = , n 3=p, n 4 = . даний винахід, приведений вище за винятком того, 3 2 3 що частота обертання променів f, що використовується в сусідніх стільниках, може бути різною. 31 85382 32 На Фіг.13 показане використання двох пара400. Введені варіації каналу будуть відбиватися в лельних тр уб, проіндексованих як 1 і 2, при цьому звітах зворотного зв'язку каналу. У різних варіанскладених частотним розділенням в мультиплектах здійснення, швидкість введення варіацій канасованій системі частотного розділення, тобто сислу, що вимірюються, така ж або менша швидкості темі ортогонального мультиплексування з частотзвіту зворотного зв'язку каналу. Таким чином BS ним розділенням (OFDM, orthogonal frequency 300 повинна мати точну інформацію каналу, що division multiplexing). Ha графіку 1300 показана може не статися у випадку, якщо період варіацій залежність частоти низхідної лінії зв'язку, відклаканалу коротший за період звіту зворотного зв'язденої по вертикальній осі 1302, від часу, відкладеку. ного по горизонтальній осі 1304. Частота низхідної Різні відмітні ознаки і варіанти здійснення далінії зв'язку поділяється на трубу 1 1306 і трубу 2 ного винаходу будуть розглядатися далі. На Фіг.14 1308. Кожен ящик 1310 на графіку 1300 представта 15 представлені базові станції, які можуть виколяє сегмент труби тра фіка низхідної лінії. На фігурі ристовуватися для виконання методів, що обгово1350 представлена сигналізація висхідної лінії рюються нижче. На Фіг.14 представлена частина зв'язку, тобто звіт якості каналу низхідної лінії зв'ятипової системи зв'язку 1400, що містить типову зку, від трьох типових WTs 400 (WT A, WT В, WT базову станцію BS 1402 і двох типові безпровідні С) до BS 300 відповідно до винаходу. кінцеві станції WT1 1404 і WT2 1406. BS 1402 місСтанції WTs 400 (А, В, С) містять відповідні тить типовий вхідний сигнал Sm 1409, коефіцієнти приймачі 402 (А, В, С), які виконують вимірювання 1407, модуль керування коефіцієнтом 1408, переі оцінку якості каналу в кожній з паралельних труб, давальний модуль 1412, множину антен (А1 1416, використовуючи пілотні сигнали, що передаються А2 1418, ..., Аk 1420). Модуль керування коефіцієнBS 300 в сигналізації низхідної лінії зв'язку в цих том 1408 містить набори коефіцієнтів 1410 для труба х. Потім станції WTs 400 (А, В, С) повідоммножини труб (тобто для труб від 1 до n). Передаляють в зворотному напрямі оцінку якості найкравальний модуль 1412 містить k обробляючих елещого каналу і привласнений індекс паралельної ментів (1422, 1424, ..., 1426), які відповідають k труби в їх звіта х якості відповідного каналу 1352, антенам (1416, 1418, ..., 1420), відповідно. Пред1354, 1356. У даному прикладі адаптивне формуставлений набір коефіцієнтів для типової труби m вання діаграми спрямованості таке, що якість каде gm=[gm,1, gm,2, ..., gm,k]T. У базовій станції 1402 налу (SIR) виміряна приймачем А для двох труб використовуються різні набори коефіцієнтів передорівнює 0дБ і 10дБ, якість каналу (SIR) виміряна дачі 1410 для того, щоб генерувати різні труби, приймачем В для двох труб дорівнює 5дБ і -3дБ а наприклад, при чергуванні часу (дивись Фіг.16). якість каналу (SIR) виміряна приймачем С для Наприклад, у час, коли необхідно передавати чедвох тр уб дорівнює 0дБ і -2дБ. Отже, станція WT А рез трубу 1, то Sm=S1 , a gm=g1=[g1,1 , g1,2 , …, g1,k]T; повідомляє, що труба з індексом 2 має найкращу при цьому, коли необхідно передавати через трубу якість каналу і SIR дорівнює 10дБ, при цьому ста2, то S m=S2, а gm=g2=[g2,1, g2,2, …, g 2,k]T. Представнція WT В повідомляє, що тр уба з індексом 1 має лена одна типова труба 1403 від BS 1402 до WT1 найкращу якість каналу і SIR дорівнює 5дБ а стан1404; при цьому представлена друга типова труба ція WT C повідомляє, що тр уба з індексом 1 має 1405 від BS 1402 до WT2 1406. Обробляючі еленайкращу якість каналу і SIR дорівнює 0дБ. Тоді менти коефіцієнтів керування (1422, 1424, 1426) станція BS 300, що містить передавач 304, вирінаприклад, можуть бути схемами регулювання шує передати сегмент трафіка 1312 до WT А, випосилення і/або фази, На Фіг.14 представлений користовуючи тр убу 2, і паралельно передати інваріант здійснення, який добре підходить для виший сегмент трафіка 1314 до приймача В, падків, де різні канали виконані з використанням використовуючи тр убу 1. Далі, BS 300 визначає час рознесеного мультиплексування, тобто застошвидкість кодування/модуляції і потужність пересовується множинний доступ з кодовим розділендачі, які потрібно використати в цих дво х сегменням. тах на основі SIR звітів від WTs А і В. Пізніше, чеНа Фіг.15 представлена частина типової сисрез короткий проміжок часу станції WTs 400 (А, В і теми зв'язку 1500, що містить типову базову станС) знов, відповідно, посилають їх звіти про якість цію BS 1502 і двох типові безпровідні кінцеві станканалу 1358, 1360, 1362. У цей час, як станція WT ції WT1 1504 і WT2 1506. BS 1502 містить типовий А повідомляє, що тр уба з індексом1 має найкращу вхідний сигнал Sm 1508, коефіцієнти 1510, модуль якість каналу і SIR дорівнює 3дБ, то станція WT В керування коефіцієнтом 1512, передавальний моповідомляє, що труба з індексом 1 має найкращу дуль 1514, множину антен (тобто k антен, А1 1516, якість каналу і SIR дорівнює 10дБ а станція WT C А2 1518, ..., Аk 1520). Модуль керування коефіцієнповідомляє, що труба з індексом 1 має найкращу том 1512 містить набір коефіцієнтів 1522 для мноякість каналу і SIR дорівнює 6дБ. Потім базова жини труб (тобто для тр уб від 1 до n). На Фіг.15 станція 300 вирішує передати сегмент трафіка представлений типовий варіант здійснення двох 1316 до станції WT В, використовуючи тр убу 1, і труб; при цьому можлива інша кількість труб відпаралельно передати інший сегмент трафіка 1318 повідно до даного винаходу. Модуль передавача до станції WT C, використовуючи трубу 2. 1514 містить модуль керування труби для кожної Труби, що описуються в даному винаході, труби, тобто модуль керування труби 1 1524, мопредставляють канали, які можуть використовувадуль керування труби 2 1526. Модуль передавача тися для передачі інформації. Різні труби, тобто 1514 також містить k підсумовуючи х елементів різні канали, будуть мати навмисно введені варіа(1528, 1530, ..., 1532) відповідних k антенам (1516, ції каналу. Ці варіації в кожному каналі можуть 1518, ..., 1520), відповідно. Кожний модуль керувимірюватися безпровідною кінцевою станцією вання (1524, 1526) містить k обробляючих елемен 33 85382 34 тів (1534, 1536, ..., 1538 для труби 1), (1534', 1536', налів, що чергуються. Хоч і показано у вигляді ..., 1538' для труби 2), відповідних k антенам (1516, окремих фіксованих діаграм спрямованості антен 1518, ..., 1520), відповідно. Набір коефіцієнтів для в кожний конкретний проміжок часу, ясно, що діагтруби 1 це - g1=[g1,1, g1,2 , …, g1,k]T . Набір коефіцієнрама спрямованості може змінюватися плавно у тів для тр уби 2 - це g2=[g2,1, g2,2, …, g2,k]T. Вхідний часі від одного положення до наступного. сигнал Sm 1508 містить компонент S1 1540 і компоНа Фіг.19 представлена типова базова станція нент S2 1521. Компонент вхідного сигналу S1 1540 1902 і типова WT 1904, виконана відповідно до є вхідним сигналом модуля керування труби 1 даного винаходу. На Фіг.19 представлена об'єдна1524; компонент вхідного сигналу S2 1542 є вхідна діаграма спрямованості антени, яка містить ним сигналом модуля керування труби 2 1526. діаграми спрямованості антен 1906, 1908, 1910, Як показано на Фіг.15 базова станція BS 1502 1912 відповідні каналам А, В, С, D, відповідно. підходить для передачі з використанням множини Зазначимо, що кожна пелюстка 1906, 1908, 1910, труб паралельно, де різні труби можуть відповіда1912 відповідає діаграмі спрямованості одного ти різним наборам тонів, тобто частот. Зокрема, на каналу в період часу Т1 1901, що ілюстр ується. Фіг.15 приведений приклад, який добре підходить На Фіг.20 представлена типова базова станція для випадку, де канали виконані з використанням 1902 і типова WT 1904. На Фіг.20 представлена частотно рознесеного мультиплексування, тобто об'єднана діаграма спрямованості антени, яка місзастосовується OFDM. тить діаграми спрямованості антен 2006, 2008, На Фіг.16 представлене креслення 1600, що 2010, 2012 відповідні каналам А, В, С, D, відповіділюструє тр уби А і В (1602, 1604), які чергуються, но. Зазначимо, що кожна пелюстка 2006, 2008, утворені з використанням наборів коефіцієнтів 2010, 2012 відповідає діаграмі спрямованості одкерування, які чергуються передачею, тобто виконого каналу в період часу Т2 2001, що ілюструєтьристовують передавач, показаний на Фіг.14, і зміни ся. в наборах коефіцієнтів у часі 1606. Відмінність в На Фіг.21 представлена типова базова станція характеристиках каналу як, наприклад, посилення, 1902 і типова WT 1904. На Фіг.21 представлена звичайно відрізняється між каналами А і В в двох об'єднана діаграма спрямованості антени, яка місбудь-яких сусідніх сло тах більше, ніж зміна поситить діаграми спрямованості антен 2106, 2108, лення, введена в канал між послідовними часови2110, 2112 відповідні каналам А, В, С, D, відповідми слотами, яка використовується даним каналом. но. Зазначимо, що кожна пелюстка 2106, 2108, Наприклад, велика різниця підтримується між ка2110, 2112 відповідає діаграмі спрямованості одналами А і В в будь-який даний момент часу, тоді ного каналу в період часу Т3 2101, що ілюструєтьяк окремий канал А змінюється повільно при зміні ся. часу і окремий канал В змінюється повільно при На Фіг.22 представлена типова базова станція зміні часу. 1902 і типова WT 1904. На Фіг.22 представлена На Фіг.17 представлене креслення 1700, що об'єднана діаграма спрямованості антени, яка місілюструє паралельні труби А і В (1702, 1704) при тить діаграми спрямованості антен 2206, 2208, зміні часу 1706. Паралельні труби А і В (1702, 2210, 2212 відповідні каналам А, В, С, D, відповід1704) генеруються за допомогою першого і другого но. Зазначимо, що кожна пелюстка 2206, 2208, набору коефіцієнтів, наприклад, допомогою пере2210, 2212 відповідає діаграмі спрямованості оддавача, показаного на Фіг.15. Виконується зміна ного каналу в період часу Т4 2201, що ілюструєтьнаборів коефіцієнтів при зміні часу для введення ся. варіацій каналу. Відмінності в характеристиках Зазначимо, що відмінності між діаграмами каналу як, наприклад, в посиленні, звичайно відріспрямованості сконструйовані для мінімізації часу, зняється між каналами А і В в двох будь-яких паякий безпровідна кінцева станція 1904 (тобто моралельних каналах більше, ніж зміна в посиленні, більна станція, розташована де-небудь в 360 гравведеному в канал між послідовними часовими дуса х поля передачі) вимушена чекати до зустрічі слотами, які використовуються даним каналом. каналу з оптимальною або майже оптимальною Наприклад, велика різниця підтримується між кадіаграмою спрямованості передачі, що як тільки налами А і В в будь-який даний момент часу, тоді буде оцінено, дасть хороші характеристики каналу як окремий канал А змінюється повільно при зміні передачі з боку безпровідної кінцевої станції, тобчасу і окремий канал В змінюється повільно при то мобільної станції. Як обговорювалося раніше, зміні часу. базова станція 1902 відповідно до винаходу, місНа Фіг.18 представлене креслення 1800, що тить модуль планувальника/вирішення колізій пеілюструє чо тири паралельні труби (труба А 1802, редачі (дивись, наприклад модуль 332 на Фіг.3) і труба В 1804, труба С 1806, труба D 1808) з різнивикористовує інформацію зворотного зв'язку канами характеристиками передачі при зміні часу, тоблу для планування передачі до абонентської безто які змінюються при зміні коефіцієнтів керування провідної кінцевої станції. передачею в кінці кожного періоду часу передачі На Фіг.23 представлена блок схема, яка міс(ti). Показані чотири періоди часу передачі t1 1812, тить комбінацію Фіг.23А, Фіг.23В і Фіг.23С і яка ілюt2 1814, t3 1816 і t4 1818 і відповідні точки кінця пеструє типовий метод 2300 роботи безпровідної ріоду 1813, 1815, 1817 і 1819, відповідно. системи зв'язку відповідно до даного винаходу. На Фіг.19, 20, 21 і 22 показані зміни діаграм Метод починається зі стартового вузла 2302 і проспрямованості антен, при зміні часу відповідно до цес переходить до етапу 2304. На етапі 2304 ініціданого винаходу, викликані при використанні різалізували першу і другу базові станції, а також них коефіцієнтів керування передачею при зміні безпровідні кінцеві станції, тобто мобільні вузли. часу для різних труб, тобто паралельних або каДля типового безпровідного вузла процес перехо 35 85382 36 дить від етапу 2304 до етапу 2310. Для типової безпровідних кінцевих станцій, тобто відповідного першої базової станції процес переходить від етасеансу зв'язку, який буде передатися відповідно пу 2304 через з'єднувальний вузол В 2306 до етадо плану. Етап 2326 містить підетап 2328. На підпу 2326. Для типової другої базової станції процес етапі 2328 приводиться в дію перша базова станпереходить від етапу 2304 через з'єднувальний ція для періодичної зміни, щонайменше, однієї вузол С 2308 до етапу 2340. характеристики передачі сигналу, кожного з мноНа етапі 2310 перша безпровідна кінцева стажини каналів зв'язку, шля хом модифікації одного нція в першій стільнику приводиться в дію для виабо більше коефіцієнтів, що використовуються для мірювання якості кожної з множині різних каналів керування сигналами, які передаються множиною зв'язку. Процес переходить від етапу 2310 до етаантен; при цьому дана зміна, має місце при швидпу 2312. На етапі 2312 перша безпровідна кінцева кості, яка дорівнює або менша швидкості, при якій станція приводиться в дію для виконання періодиінформація зворотного зв'язку про стан каналу чного звіту про виміряну якість каналу одного або приймається від безпровідної кінцевої станції. більшої кількості різних каналів зв'язку для першої Процес переходить до етапу 2330. На етапі 2330 базової станції. Процес переходить до етапу 2314. приводиться в дію перша базова станція для приНа етапі 2314 перша безпровідна кінцева станція йому: інформації зворотного зв'язку від множини приводиться в дію для паралельного обслуговубезпровідних кінцевих станцій, до яких дана перша вання множини оцінок каналу і/або оцінок якості базова станція передає сигнали; інформації звоканалу для використання в сигналах обробки інротного зв'язку, яка включає інформацію зворотноформації, отриманих від даної першої базової стаго зв'язку від першої безпровідної кінцевої станції, нції. Оцінки каналу звичайно основуються на мнопричому дана інформація зворотного зв'язку пержині вимірювань каналу, якому дана оцінка шої безпровідної кінцевої станції містить інформавідповідає. На етапі 2316 перша безпровідна кінцію, що індукує якість при даній першій безпровідцева станція приводиться в дію для вибору, осноній кінцевій станції одного або більшої кількості ваного на вимірюваннях якості каналу, кращого каналів і в деяких варіантах здійснення каналу, каналу з різних каналів зв'язку як це розрізнює вибраного першою безпровідною кінцевою станціперша безпровідна кінцева станція. Процес переєю для передачі інформації до даної першої безходить від етапу 2316 до етапу 2318. На етапі провідної кінцевої станції; інформації зворотного 2318 перша безпровідна кінцева станція привозв'язку, яка, крім того, містить інформацію від друдиться в дію для виконання періодичної передачі гої безпровідної кінцевої станції; причому інфорсигналів зворотного зв'язку до першої базової стамація зворотного зв'язку другої безпровідної кінценції, що індукує вибраний канал, який потрібно вої станції індукує якість одного або більшої використовува ти для передачі інформації до перкількості каналів при другій безпровідній кінцевій шої безпровідної кінцевої станції і передачі інфорстанції і в деяких варіантах здійснення каналу, мації про якість вибраного каналу як, наприклад: вибраного другою безпровідної кінцевої станцією співвідношення сигнал-шум і/або співвідношення для передачі інформації до другої безпровідної сигнал-перешкода вибраного каналу, швидкості кінцевої станції. Процес переходить від етапу 2330 сигналізації зворотного зв'язку, яка буде такою ж до етапу 2332. На етапі 2332 приводиться в дію або більшою (як наприклад, 2Х) швидкості, при перша базова станція, що здійснює вибір з множиякій перша базова станція змінює характеристики ни каналів зв'язку для використання, для передачі передачі сигналу. На етапі 2320 перша безпровідінформації до першої і другої безпровідної кінцевої на кінцева станція приводиться в дію для отристанції; дана перша базова станція вибирає канал мання інформації по вибраному каналу після того, з метою здійснення передачі до першої безпровідяк перша базова станція перемикає з першого каної кінцевої станції, а саме канал, ідентифікований налу на вибраний канал, коли передається інфорв отриманій інформації зворотного зв'язку як тамація до першої безпровідної кінцевої станції у кий, який був вибраний першою безпровідною кінвідповідь на інформацію зворотного зв'язку. Процевою станцією або канал, вказаний в інформації цес переходить від етапу 2320 до етапу 2322. На зворотного зв'язку від першої безпровідної кінцеетапі 2322 перша безпровідна кінцева станція вої станції, як канал що має найкращі характерисприводиться в дію для перемикання між першою тики передачі; при цьому вибір приводить до пеоцінкою каналу і оцінкою каналу, відповідною вибремикання каналів, у випадку, якщо вибраний раному каналу у відповідь на отримання інформаканал відрізняється від каналу, який в даний моції по вибраному каналу. На етапі 2324 перша безмент використовувався для передачі інформації провідна кінцева станція приводиться в дію для до без провідної кінцевої станції. Процес переходемодуляції інформації, отриманої по вибраному дить від етапу 2332 до етапу 2334. На етапі 2334 каналу шля хом виконання операції перетворення з перша базова станція приводиться в дію для песмуги пропущення в смугу частот модулюючих редачі інформації планування до окремих безпросигналів. відних кінцевих станцій в залежності від каналу, На етапі 2326 приводиться в дію перша базова вибраного для передачі до окремої безпровідної станція в першому стільнику для передачі сигналів кінцевої станції; при цьому планування, включає по множині різних каналів зв'язку, по кожному видачу пріоритету для безпровідних кінцевих стаокремому каналу з множини каналів зв'язку, де нцій на використання каналу, який доповів про кожний канал має фізичні характеристики, які мокращий стан каналу, ніж інші безпровідні кінцеві жуть бути детектовані першою безпровідної кінцестанції, вибрані для використання того ж каналу. вої станцією; пілотного сигналу на періодичній Процес переходить до етапу 2336; на етапі 2336 основі по кожному каналу; інформації до окремих приводиться в дію перша базова станція для пе 37 85382 38 редачі інформації без провідної кінцевої станції, в Численні додаткові варіації методів і апаратучас, що планується, використовуючи вибрані кара даного вищеописаного винаходу будуть очевинали. Від етапу 2336 процес переходить до етапу дні фахівцям в межах суті і об'єму винаходу. Такі 2330 через з'єднувальний вузол D 2338. варіації будуть вважатися в межах суті і об'єму На етапі 2340 друга базова станція привовинаходу. Методи і апаратур у даного винаходу диться в дію у другому стільнику, який фізично можна використовувати зі способом множинного примикає до першого стільника, для передачі: сигдоступ у з кодовим розділенням (CDMA), способом налів по множині різних каналів зв'язку у др угому ортогонального мультиплексування з частотним стільнику, по кожному окремому каналу з множини розділенням (OFDM) або різними іншими спосорізних каналів зв'язку у др угому стільнику, де кожбами зв'язку, які можуть використовуватися для ний канал має фізичні характеристики, які можуть забезпечення безпровідних ліній зв'язку між вуздетектуватися першою безпровідною кінцевою лами доступу, тобто базовими станціями і безпростанцією у другому стільнику; пілотного сигналу на відними кінцевими станціями, тобто мобільними періодичній основі по кожному каналу; інформації вузлами. Відповідно, в деяких варіантах здійснендо окремих безпровідних кінцевих станцій, тобто ня базові станції встановлюють лінії зв'язку з мобівідповідного сеансу зв'язку, який буде передатися льними вузлами з використанням CDMA або відповідно до плану. OFDM. У різних варіантах здійснення мобільні вузЕтап 2340 містить підетап 2342. На підетапі ли виконуються у вигляді портативних комп'ютерів 2342 приводиться в дію друга базова станція для: блокнотного розміру, пристроїв персонального періодичної зміни, щонайменше, однієї характеризберігання даних (PDA, personal data assistant) або стики передачі сигналу кожного з множини каналів і інших пересувних пристроїв, що містять схеми зв'язку у др угому стільнику шляхом модифікації приймача/передавача і логіку і/або програми для одного або більшої кількості коефіцієнтів, що вивиконання методів даного винаходу. користовуються для керування сигналами, які пеПерелік посилальних позицій редаються множиною антен; зміни, що має місце Фіг.1 при швидкості, яка дорівнює або менша швидкості, До інших мережних вузлів/Iнтернету при якій інформація зворотного зв'язку про стан 126 - Мережний вузол каналу приймається від безпровідної кінцевої ста104 - Стільник 1 нції; зміни, що має місце при швидкості, яка від116 - Стільник Μ мінна від швидкості, при якій базова станція пері102 - Базова станція 1 одично змінює, щонайменше, одну характеристику 114 - Базова станція Μ передачі сигналу. Процес переходить до етапу Фіг.2 2344. На етапі 2344 друга базова станція приво104 - Стільник 1 диться в дію для прийому інформації зворотного 102 - Базова станція 1 зв'язку про стан каналу від безпровідних кінцевих Фіг.3 станцій у другому стільнику; для вибору каналів, 300 - Базова станція що здійснюють передачу інформації до безпровід310 - Пристрої вводу-виводу них кінцевих станцій і планує передачу інформації. 302 - Приймач Процес переходить від етапу 2344 до етапу 2346. 304 - Передавач На етапі 2346 приводиться в дію друга базова ста316 1-й Модуль керування фанція для передачі інформації безпровідним кінцезою/амплітудою вим станціям у другому стільнику, в запланований 320 n-й Модуль керування фачас за допомогою вибраних каналів. Процес перезою/амплітудою ходить від етапу 2346 до етапу 2344. 306 - Процесор Різні особливості даного винаходу виконують308- Інтерфейс вводу-виводу ся за допомогою модулів. Такі модулі можуть бути 312-Пам'ять виконані за допомогою програмного забезпечення, 318 - Антена 1 апаратурного забезпечення або комбінації про322 - Антена n грамного і апаратурного забезпечення. Багато 324- Програми вищеописаних методів або технологічних етапів 328 - Програми зв'язку можуть виконуватися за допомогою машиновико330 - Програми керування базовою станцією нуваних команд, а саме програмного забезпечен332 - Планувальник передачі/модуль вирішення, вміщеного на машинозчитуваний носій, тобто ня колізій пристрій пам'я ті, тобто запам'ятовуючий пристрій з 334 - Планувальник приймача/модулю вирідовільною вибіркою, гнучкий диск, і т.д. для керушення колізій вання машиною, при цьому, наприклад основна 326 - Дані/інформація мета комп'ютера (з або без додаткового апаратур336 - Дані передачі ного забезпечення) виконувати всі або частини 340 - Інформація WT 1 вищеописаних методів. Відповідно, серед іншого, 338 - Дані/інформації безпровідної кінцевої даний винахід орієнтований на машинозчитуваний станції (WT) носій, що містить машиновиконувані команди, для 344 - Дані того щоб примусити машину, тобто процесор і від346 - Інформація ідентифікації кінцевої станції повідне апаратурне забезпечення виконувати 348 - Інформація про стан каналу один або більшу кількість етапів вищеописаного(х) 350 - Інформація, що запам'ятовується абонеметоду(ів). нтом 352 - Інформація про схему модуляції 39 85382 40 354 - Інформація про передавальну антену 1014 - Компонент труби 2 356 - Інформація про частоту передачі 1004 - Антена 342 - Інформація WT N 1042 - Суматор До Інтернет/мережних вузлів 1016 - Компонент труби k Фіг.4 Фіг.11 400 - Безпровідна кінцева станція 1100 - співвідношення сигнал-шум з адаптив414- Антена ним формуванням діаграми спрямованості 402 - Приймач 1102 - прийняте співвідношення сигнал-шум 416 - Антена 1104 - час в слотах 404 - Передавач Фіг.12 406 - Пристрої вводу-виводу 1200 - співвідношення сигнал-шум з комутова408 - Процесор ним формуванням діаграми спрямованості 410 - Пам'ять 1202 - прийняте співвідношення сигнал-шум 418 - Програми 1204 - час в слотах 422 - Програма зв'язку Фіг.13 424 - Програми керування безпровідною кінце1302 - Частота низхідного каналу вою станцією 1304 - Час 426 - Модуль вимірювання стану каналу 1306 - Труба 1 428 - Модуль вибору каналу 1308 - Труба2 420 - Дані/інформація 1314 - Привласнено для без провідної кінцевої 430 - Дані передачі станції В 432 - Інформація, що запам'ятовується базо1316 - Привласнено для безпровідної кінцевої вою станцією станції В 434 - Інформація користувача 1312 - Привласнено для безпровідної кінцевої 436 - Інформація ідентифікації базової станції станції А 438 - Інформація ідентифікації кінцевої станції 1318 - Привласнено для безпровідної кінцевої 440 - Привласнена інформація низхідного кастанції С налу 1310 - Сегмент труби трафіка низхідної лінії 442 - Інформація вимірювання каналу 1 1350 - Сигнали висхідної лінії 444 - Інформація оцінки каналу 1 1352 - Звіт якості каналу від безпровідної кін446 - Інформація вимірювання каналу N цевої станції (приймач) А: 448 - Інформація оцінки каналу N Індекс=2 450 - Інформація вибраного каналу співвідношення сигнал-перешкода=10дБ Фіг.5 1358 - Звіт якості каналу від безпровідної кін502 - Частота цевої станції (приймач) А: 504 - Час Індекс=1 516 - Смуга частот співвідношення сигнал-перешкода=3дБ Фіг.6 1354 - Звіт якості каналу від безпровідної кін602 - Частота цевої станції (приймач) В: 604 - Час Індекс=1 628 - Часовий слот співвідношення сигнал-перешкода=5дБ Фіг.7 1360 - Звіт якості каналу від безпровідної кін702 - Частота цевої станції (приймач) В: 704 - Час Індекс=1 Фіг.8 співвідношення сигнал-перешкода=10дБ 810 - Труба 1 1356 - Звіт якості каналу від безпровідної кін812 - Труба 2 цевої станції (приймач) С: 814 - Труба 3 Індекс=1 802 - Частота співвідношення сигнал-перешкода=0дБ 856 - Труба 1 1362 - Звіт якості каналу від безпровідної кін858 - Труба 2 цевої станції (приймач) С: 860 - Труба 3 Індекс=2 862 - Труба 4 співвідношення сигнал-перешкода=6дБ 852 - Частота Фіг.14 Фіг.9 1408 - Модуль керування коефіцієнтом 902 - Частота 1410 - Набір коефіцієнтів для труб від 1 до n 904 - Час 1407 - Коефіцієнти 908 - Труба 1 1412 - Модуль передавача 910-Труба 2 1402 - Базова станція Фіг.10 Фіг.15 1006 - Компонент труби 1 1512 - Модуль керування коефіцієнтом 1008 - Компонент труби 2 1522 - Набір коефіцієнтів для труб від 1 до n 1002 - Антена 1510 - Коефіцієнти 1024 - Суматор 1524 - Модуль керування трубою 1 1010 - Компонент труби k 1526 - Модуль керування трубою n 1012 - Компонент труби 1 1514 - Модуль передавача 41 85382 42 1502 - Базова станція дної кінцевої станції у відповідь на інформацію Фіг.16 зворотного зв'язку 1606 - Час 2322 - приведення в дію першої безпровідної Фіг.17 кінцевої станції для перемикання між використан1706 - Час ням першої оцінки каналу і оцінки каналу, відповіФіг.18 дній вибраному каналу у відповідь на отримання 1802 - Труба А інформації по вибраному каналу 1804 - Труба В 2324 - приведення в дію першої безпровідної 1806 - Труба С кінцевої станції для демодуляції інформації, отри1808 - Труба D маної по вибраному каналу шляхом виконання 1810 - Час операції перетворення зі смуги пропускання в смуФіг.19 гу частот модулюючи х сигналів 1904 - Безпровідна кінцева станція Фіг.23В 1901 - Період часу=Τ1 2326 - приводиться в дію перша базова станФіг.20 ція в першому стільнику для передачі: сигналів по 1904 - Безпровідна кінцева станція множині різних каналів зв'язку; по кожному окре2001 - Період часу=Т2 мому каналу множини каналів зв'язку, де кожний Фіг.21 канал має фізичні характеристики, які визначають1904 - Безпровідна кінцева станція ся першою безпровідною кінцевою станцією; піло2101 - Період часу=Т3 тного сигналу на періодичній основі по кожному Фіг.22 каналу; інформації до окремих безпровідних кінце1904 - Безпровідна кінцева станція вих станцій, тобто відповідно до сеансу зв'язку, 2201 - Період часу=Т4 відповідно до плану передачі. Фіг.23А 2328 - періодична зміна, щонайменше, однієї 2302 - пуск характеристики передачі сигналу, кожного з даної 2304 - ініціалізація першої і другої базових множини каналів зв'язку шляхом модифікації одностанцій, а також безпровідних кінцевих станцій, го або більшої кількості коефіцієнтів, що використобто мобільних вузлів товуються для керування сигналами, які переда2310 - приведення в дію першої безпровідної ються множиною антен; при цьому дана зміна має кінцевої станції в першому стільнику для вимірюмісце при швидкості, яка дорівнює або менша вання якості кожного з множини різних каналів швидкості, при якій інформація зворотного зв'язку зв'язку про стан каналу приймається від безпровідної кін2312 - приведення в дію першої безпровідної цевої станції кінцевої станції для виконання періодичного звіту 2330 - приводиться в дію перша базова станпро виміряну якість каналу одного або більшої ція для отримання: інформації зворотного зв'язку кількості різних каналів зв'язку для першої базової від множини безпровідних кінцевих станцій, до станції яких дана перша базова станція передає сигнали; 2314 - приведення в дію першої безпровідної інформації зворотного зв'язку, яка включає інфоркінцевої станції для паралельного обслуговування мацію зворотного зв'язку від першої безпровідної множини оцінок каналу і/або оцінок якості каналу, кінцевої станції, причому дана інформація зворотщо використовуються в сигналах обробки інфорного зв'язку першої безпровідної кінцевої станції мації, які отримуються від даної першої базової містить інформацію, що індукує якість при даній станції першій безпровідній кінцевій станції одного або 2316 - приведення в дію першої безпровідної більшої кількості каналів і в деяких варіантах здійкінцевої станції для вибору, основаного на виміснення каналу, вибраного першою безпровідною рюваннях якості каналу, кращого каналу з різних кінцевою станцією для передачі інформації до каналів зв'язку, як це розрізнює перша безпровідна даної першої безпровідної кінцевої станції; інфоркінцева станція мації зворотного зв'язку, яка, крім того, містить 2318 - приведення в дію першої безпровідної інформацію від другої безпровідної кінцевої станкінцевої станції для виконання періодичної переції; причому інформація зворотного зв'язку другої дачі сигналів зворотного зв'язку до першої базової безпровідної кінцевої станції індукує якість одного станції, що індукує вибраний канал, який потрібно або більшої кількості каналів при другій безпровідвикористати для передачі інформації до першої ній кінцевій станції і в деяких варіантах здійснення безпровідної кінцевої станції і передачі інформації каналу, вибраного другою безпровідною кінцевою про якість вибраного каналу як, наприклад: співстанцією для передачі інформації до другої безвідношення сигнал-шум і/або співвідношення сигпровідної кінцевої станції нал-перешкода вибраного каналу, швидкості сиг2332 - приводиться в дію перша базова станналізації зворотного зв'язку, яка буде такою ж або ція, що здійснює вибір з множини каналів зв'язку більшою (як, наприклад 2Х) швидкості, при якій для використання, для передачі інформації до перша базова станція змінює характеристики пепершої і другої безпровідних кінцевих станцій; даредачі сигналу на перша базова станція вибирає канал з метою 2320 - приведення в дію першої безпровідної здійснення передачі до першої безпровідної кінцекінцевої станції для отримання інформації по вибвої станції, а саме канал, ідентифікований в отрираному каналу після того, як перша базова станція маній інформації зворотного зв'язку як такий, який перемикає з першого каналу на вибраний канал, був вибраний першою безпровідною кінцевою стаколи передається інформація до першої безпровінцією або канал, вказаний в інформації зворотного 43 85382 44 зв'язку від першої безпровідної кінцевої станції як другому стільнику; пілотного сигналу на періодичканал, що має найкращі характеристики передачі; ній основі по кожному каналу; інформації до окрепри цьому вибір приводить до перемикання канамих безпровідних кінцевих станцій, тобто відповідлів, у випадку, якщо вибраний канал відрізняється ного сеансу зв'язку, який буде передатися від каналу, який в даний момент використовувався відповідно до плану для передачі інформації до безпровідної кінцевої 2342 - приводиться в дію друга базова станція станції для: періодичної зміни, щонайменше, однієї харак2334 - перша базова станція приводиться в теристики передачі сигналу кожного з множини дію для передачі інформації планування до окреканалів зв'язку у другому стільнику шляхом модимих безпровідних кінцевих станцій в залежності від фікації одного або більшої кількості коефіцієнтів, каналу, вибраного для передачі до окремої безщо використовуються для керування сигналами, провідної кінцевої станції; при цьому планування які передаються множиною антен; зміни, що має включає видачу пріоритету для безпровідних кінмісце при швидкості, яка дорівнює або менша цевих станцій на використання каналу, який повідшвидкості, при якій інформація зворотного зв'язку омляє про кращий стан каналу, ніж інші безпровідпро стан каналу приймається від безпровідної кінні кінцеві станції, вибрані для використання того ж цевої станції; зміни, що має місце при швидкості, каналу яка відмінна від швидкості, при якій базова станція 2336 - приводиться в дію перша базова станперіодично змінює, щонайменше, одну характериція для передачі інформації безпровідної кінцевої стику передачі сигналу станції, в час, який планується, використовуючи 2344 - приводиться в дію друга базова станція вибрані канали для прийому інформації зворотного зв'язку про Фіг.23 стан каналу від безпровідних кінцевих станцій у 2340- друга базова станція приводиться в дію другому стільнику, вибирає канали для передачі у др угому стільнику, який фізично примикає до інформації до безпровідних кінцевих станцій і плапершого стільника, для передачі сигналів по мнонує передачу інформації жині різних каналів зв'язку у др угому стільнику, по 2346 - приводиться в дію друга базова станція кожному окремому каналу з множини різних канадля передачі інформації безпровідним кінцевим лів зв'язку у др угому стільнику, де кожний канал станціям у другому стільнику, в запланований час, має фізичні характеристики, які можуть детектуваза допомогою вибраних каналів тися першою безпровідною кінцевою станцією у 45 85382 46 47 85382 48 49 85382 50 51 85382 52 53 85382 54 55 85382 56 57 85382 58 59 85382 60
