Виливниця для одержання зливків

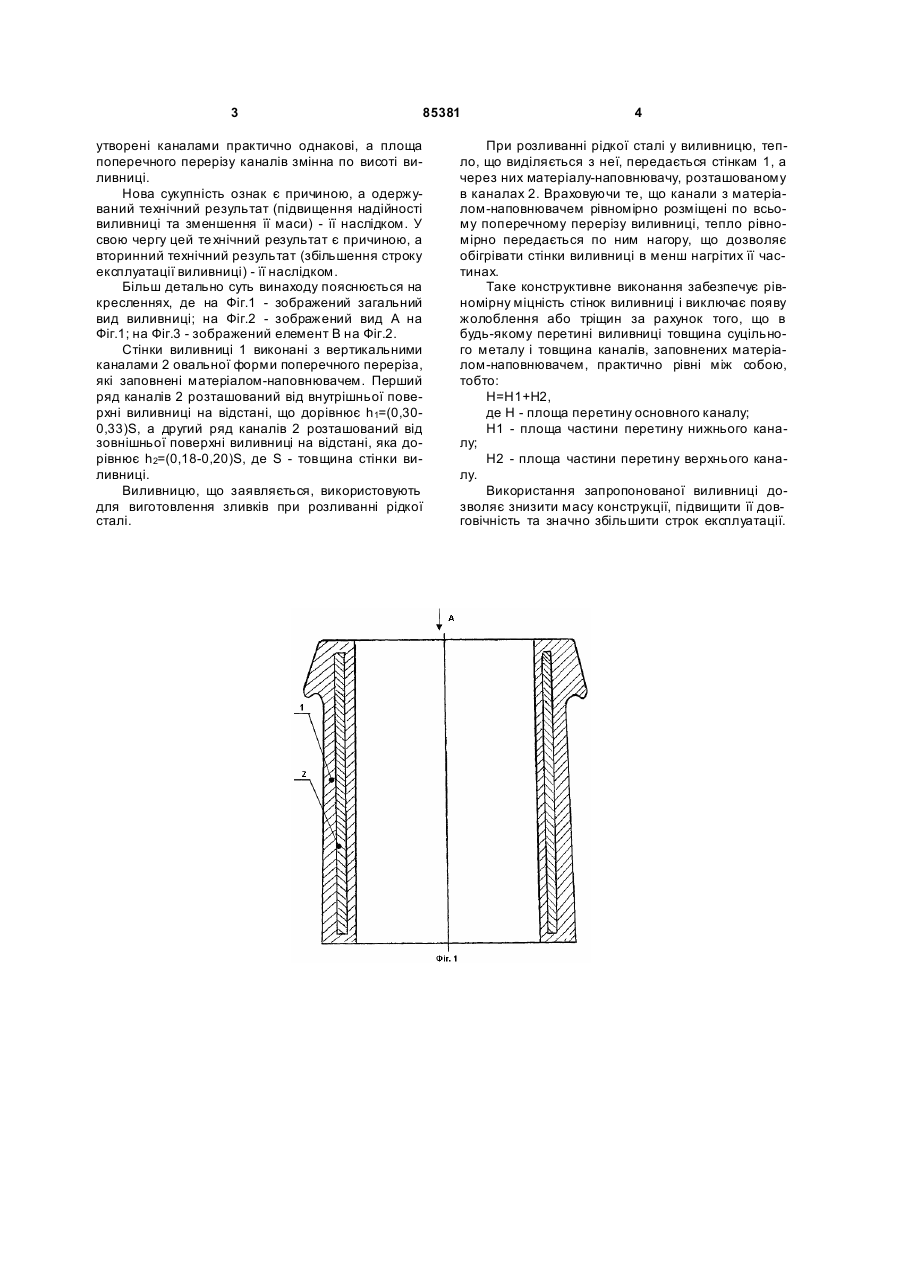

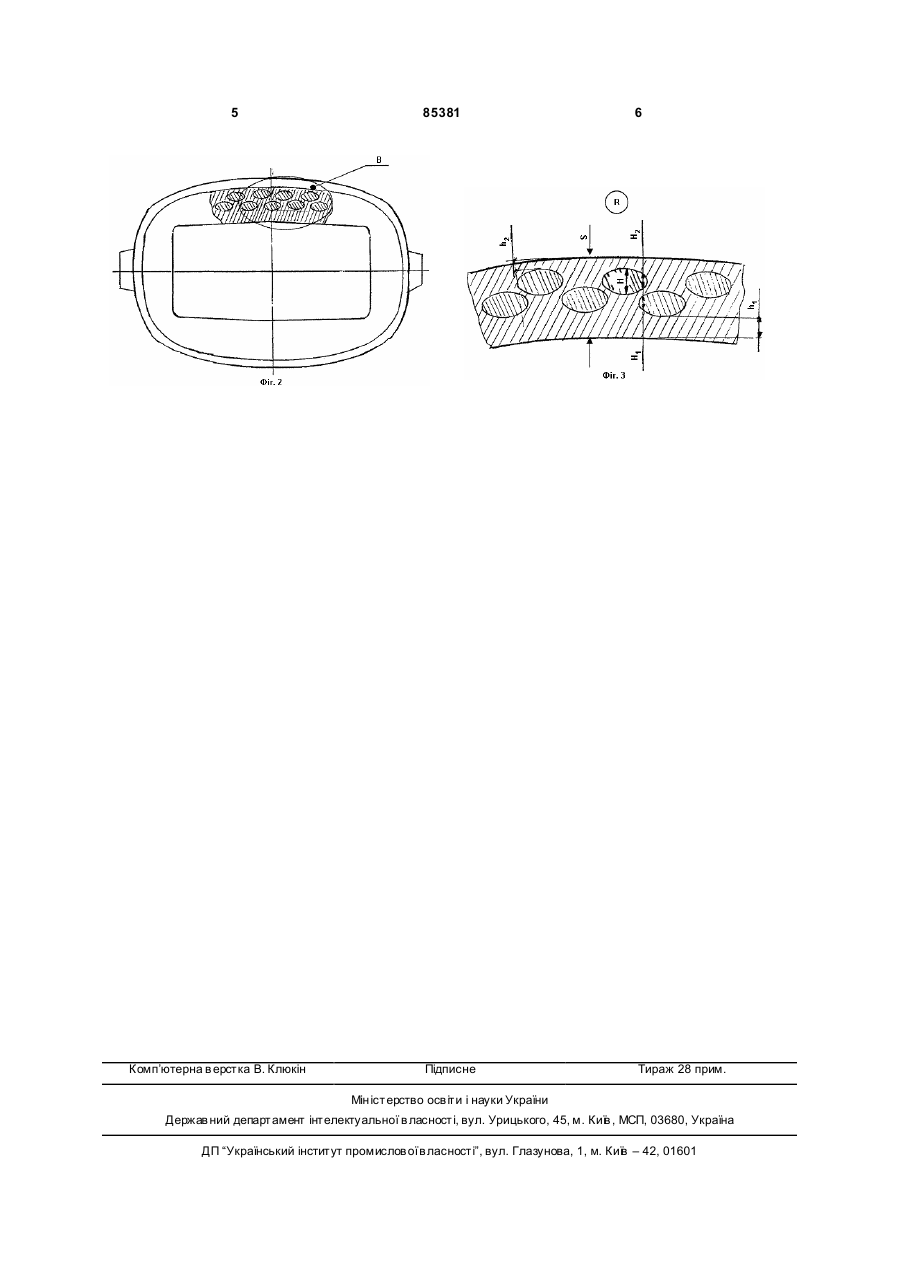

1. Виливниця для одержання зливків, що містить корпус з порожниною в його стінках, заповненою легкоплавким сплавом, яка відрізняється тим, що порожнина виконана у вигляді двох рядів вертикальних каналів, що мають овальну форму поперечного перерізу і розташовані у шаховому порядку, причому вертикальні канали по периметру перекривають один одний. 2. Виливниця за п. 1, яка відрізняється тим, що перший ряд вертикальних каналів розташований від внутрішньої поверхні виливниці на відстані, яка дорівнює 0,30-0,33 товщини її стінки, а другий ряд - від зовнішньої поверхні на відстані 0,18-0,20 товщини стінки. 3. Виливниця за п. 1 або 2, яка відрізняється тим, що у будь-якому вертикальному розрізі виливниці перерізи, утворені вертикальними каналами, практично однакові. 4. Виливниця за будь-яким з пп. 1-3, яка відрізняється тим, що площа поперечного перерізу вертикальних каналів змінна по висоті виливниці. UA (21) a200507672 (22) 01.08.2005 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) БОЙКО ВОЛОДИМИР СЕМЕНОВИЧ, U A, КЛИМАНЧУК ВЛАДІСЛАВ ВЛАДІСЛАВОВИЧ, U A, МАТВІЄНКОВ СЕРГІЙ АНАТОЛІЙОВИЧ, U A, ІРХА ВІКТОР МИКОЛАЙОВИЧ, UA, ШЕБАНИЦЬ ЕДУАРД МИКОЛАЙОВИЧ, U A, ЛЕЩЕНКО ЄГОР МИКОЛАЙОВИЧ, U A, КОХАН АН АТОЛІЙ ОМЕЛ'ЯНОВИЧ, UA, ЗАЙКА ВОЛОДИМИР ЯКОВИЧ, U A (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ.ІЛЛІЧА", U A (56) SU, 172 966, A, 07.07.1965 SU, 688 275, A, 30.09.1979 SU, 884 835, A, 30.11.1981 SU, 1 704 907, A1, 15.01.1992 UA, 65 962, A, 15.04.2004 UA, 12 876, U, 15.03.2006 DE, 2 627 406, A1, 23.12.1976 US, 4 088 295, A, 09.05.1978 JP, 61-046353, A, 06.03.1986 C2 2 (19) 1 3 85381 утворені каналами практично однакові, а площа поперечного перерізу каналів змінна по висоті виливниці. Нова сукупність ознак є причиною, а одержуваний технічний результат (підвищення надійності виливниці та зменшення її маси) - її наслідком. У свою чергу цей те хнічний результат є причиною, а вторинний технічний результат (збільшення строку експлуатації виливниці) - її наслідком. Більш детально суть винаходу пояснюється на кресленнях, де на Фіг.1 - зображений загальний вид виливниці; на Фіг.2 - зображений вид А на Фіг.1; на Фіг.3 - зображений елемент В на Фіг.2. Стінки виливниці 1 виконані з вертикальними каналами 2 овальної форми поперечного переріза, які заповнені матеріалом-наповнювачем. Перший ряд каналів 2 розташований від внутрішньої поверхні виливниці на відстані, що дорівнює h1=(0,300,33)S, a другий ряд каналів 2 розташований від зовнішньої поверхні виливниці на відстані, яка дорівнює h2=(0,18-0,20)S, де S - товщина стінки виливниці. Виливницю, що заявляється, використовують для виготовлення зливків при розливанні рідкої сталі. 4 При розливанні рідкої сталі у виливницю, тепло, що виділяється з неї, передається стінкам 1, а через них матеріалу-наповнювачу, розташованому в каналах 2. Враховуючи те, що канали з матеріалом-наповнювачем рівномірно розміщені по всьому поперечному перерізу виливниці, тепло рівномірно передається по ним нагору, що дозволяє обігрівати стінки виливниці в менш нагрітих її частинах. Таке конструктивне виконання забезпечує рівномірну міцність стінок виливниці і виключає появу жолоблення або тріщин за рахунок того, що в будь-якому перетині виливниці товщина суцільного металу і товщина каналів, заповнених матеріалом-наповнювачем, практично рівні між собою, тобто: H=H1+H2, де H - площа перетину основного каналу; H1 - площа частини перетину нижнього каналу; H2 - площа частини перетину верхнього каналу. Використання запропонованої виливниці дозволяє знизити масу конструкції, підвищити її довговічність та значно збільшити строк експлуатації. 5 Комп’ютерна в ерстка В. Клюкін 85381 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
