Будівельна панель з пристроєм для з’єднання щонайменше з однією наступною будівельною панеллю на основі

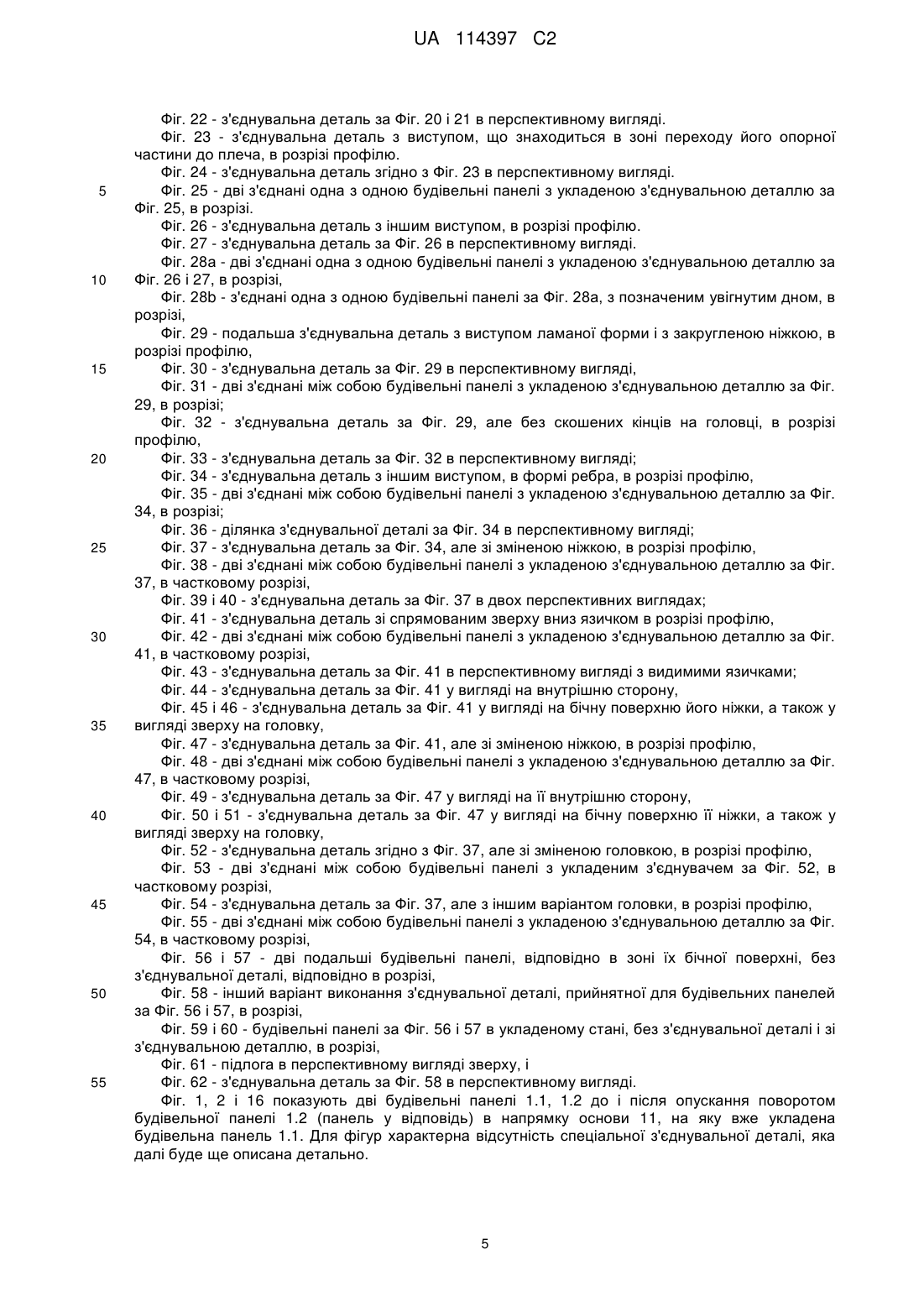

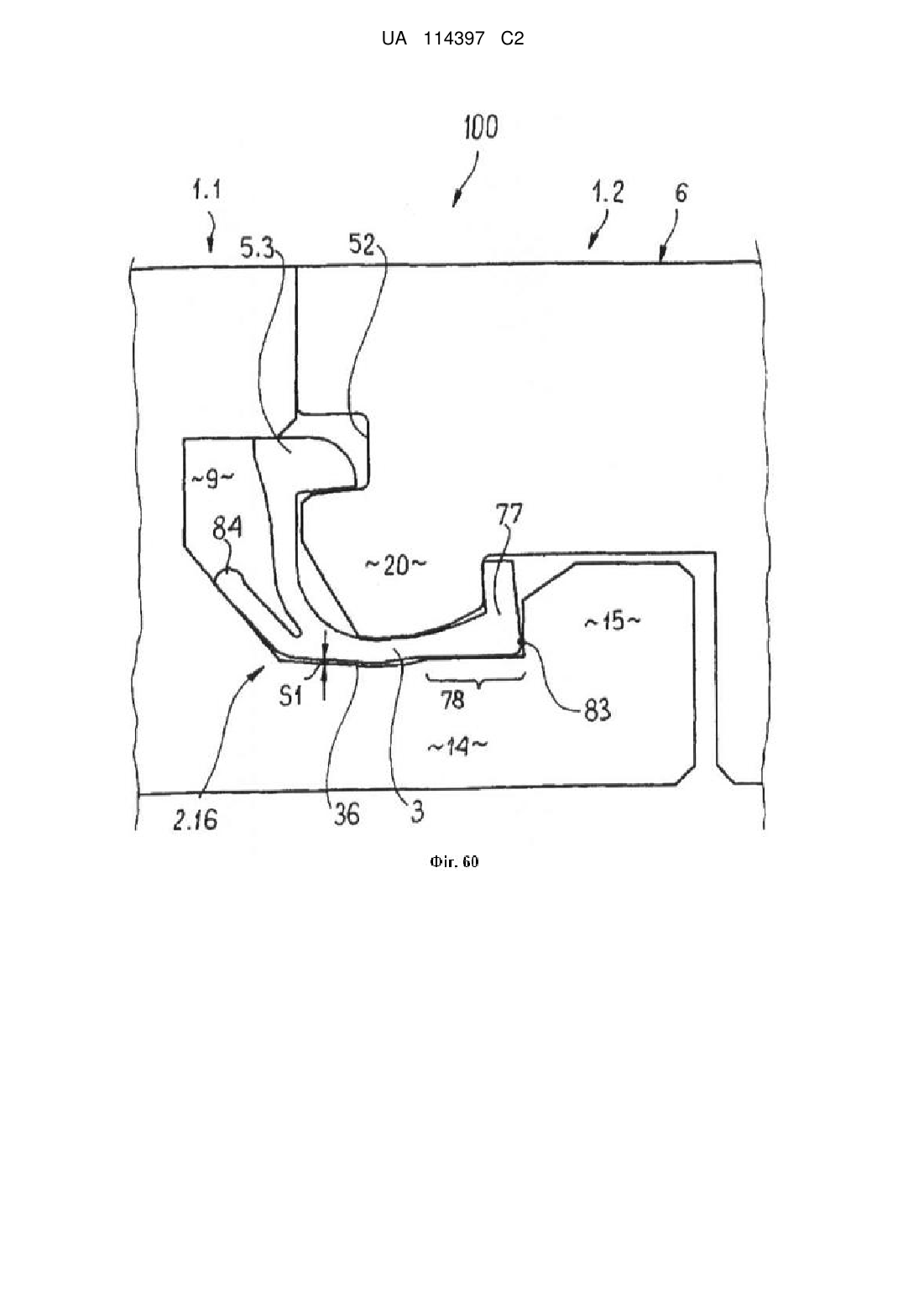

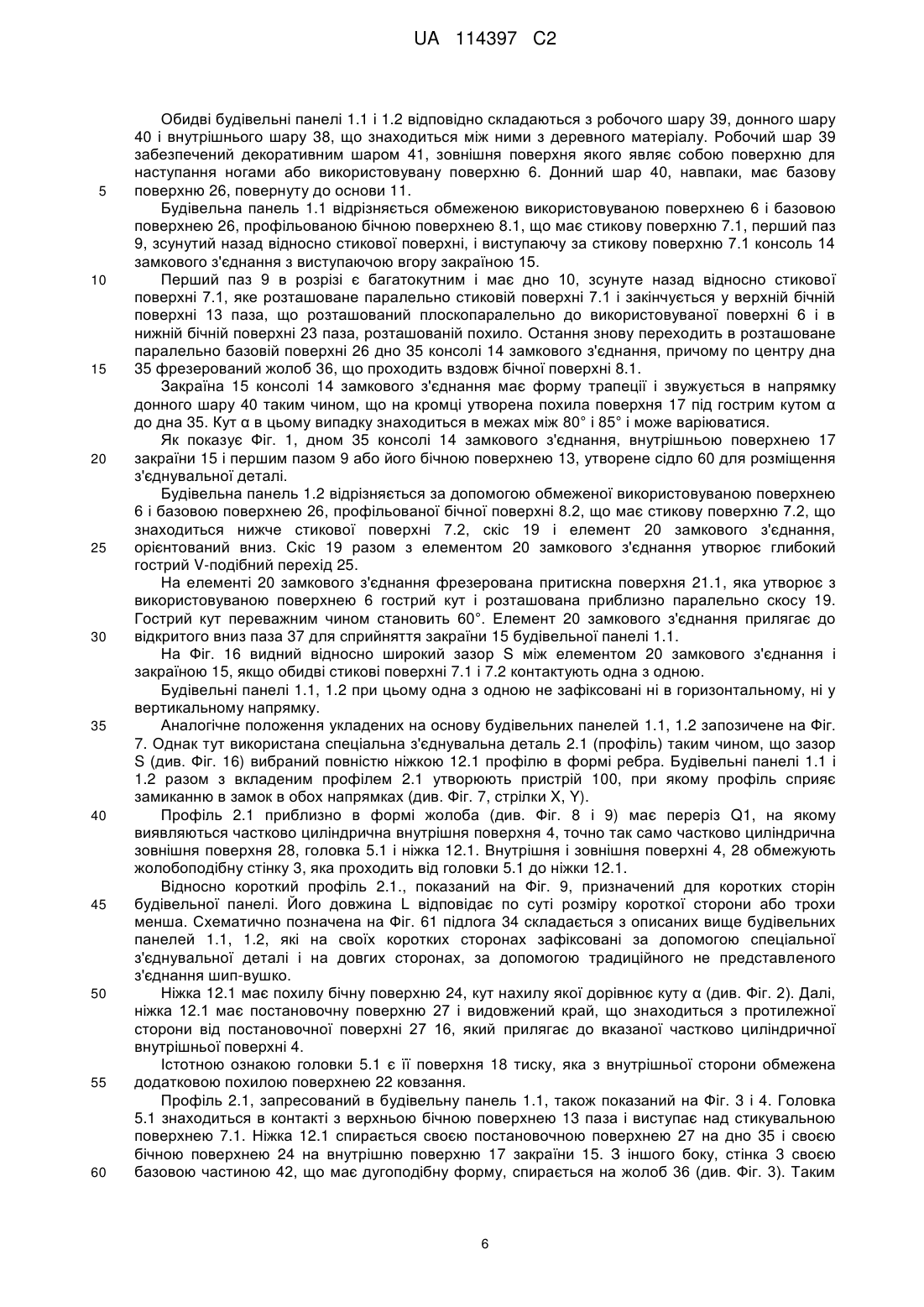

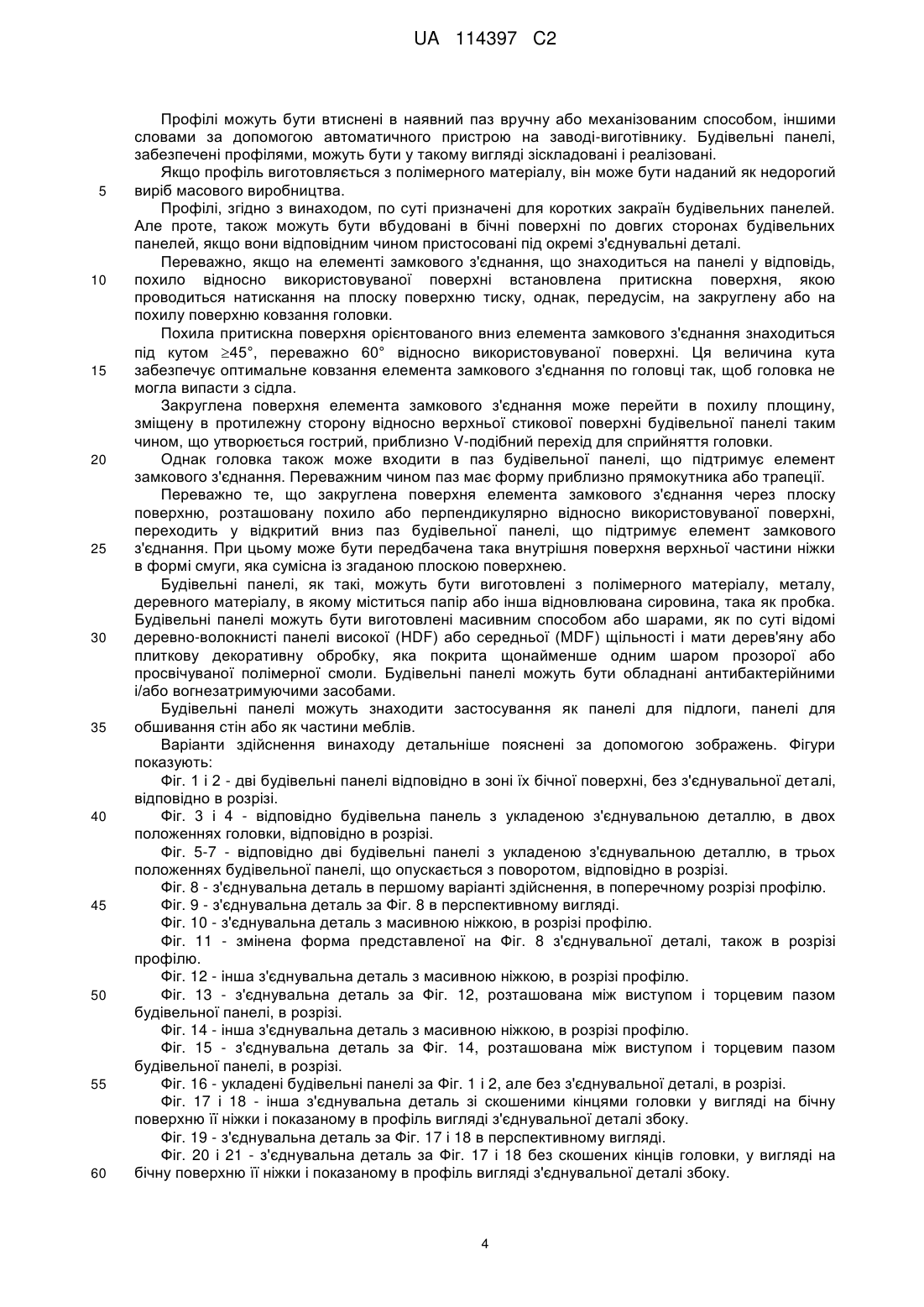

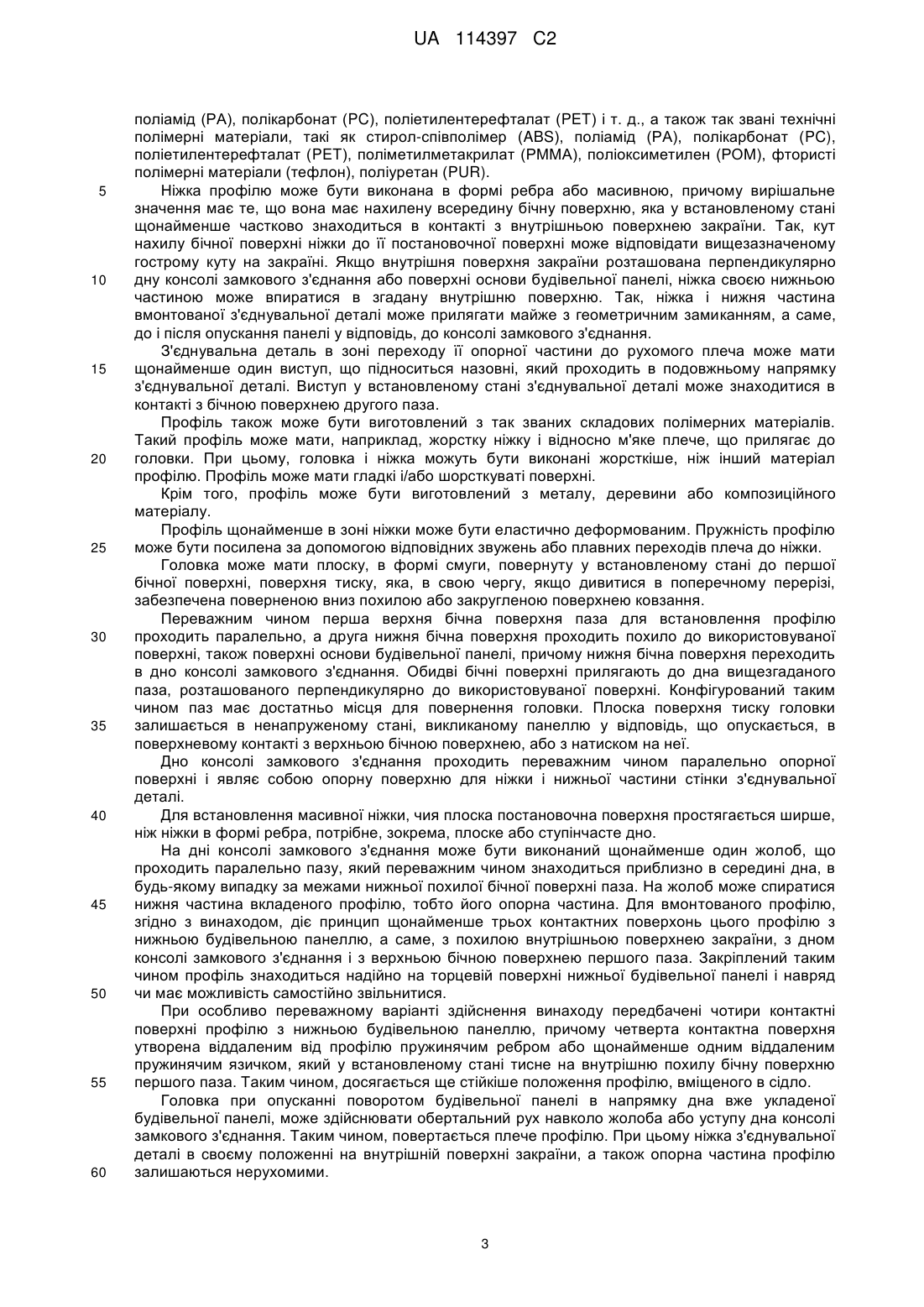

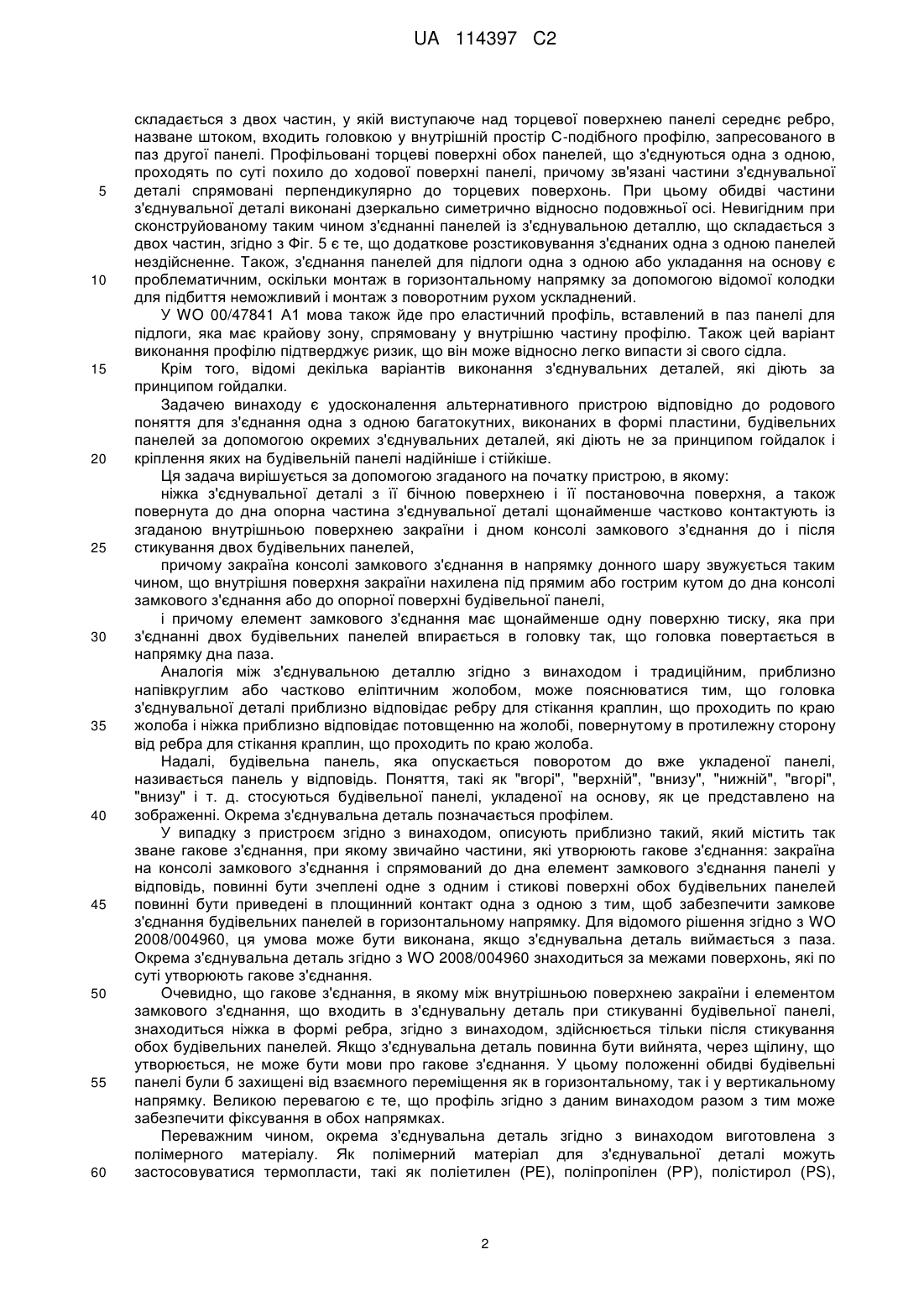

Реферат: Винахід стосується будівельної панелі з пристроєм (100) для з'єднання щонайменше з однією подальшою аналогічною будівельною панеллю. Будівельна панель (1.1, 1.2) має розташовані одну навпроти одної першу і другу профільовані бічні поверхні. За стикову поверхню першої бічної поверхні виступає назовні консоль (14) замкового з'єднання, яка переходить у віддалену закраїну (15). У перший паз (9) щонайменше частково вставлена пружна, окрема з'єднувальна деталь (2.1), яка в укладеному стані будівельної панелі (1.1, 1.2) взаємодіє з другою бічною поверхнею, розташованою навпроти будівельної панелі (1.2). З'єднувальна деталь (2.16) має ніжку (77), головку (5.3) і стінку (3), що складається з базової частини і плеча. Ніжка (77) з її зовнішньою бічною поверхнею і опорною поверхнею, а також базовою частиною з'єднувальної деталі, повернутою до дна консолі (14) замкового з'єднання, контактують щонайменше частково з внутрішньою поверхнею закраїни (15) і дном консолі (14) замкового з'єднання до і після стикування двох будівельних панелей (1.1, 1.2). Елемент (20) замкового з'єднання, що знаходиться на другій профільованій бічній поверхні, має щонайменше одну плоску поверхню тиску, яка при з'єднанні двох будівельних панелей впирається в головку (5.3) так, що головка повертається в напрямку дна паза (9). Між стінкою (3) з'єднувальної деталі (2.16) і жолобом (36) консолі (14) замкового з'єднання залишається зазор (S1). UA 114397 C2 (12) UA 114397 C2 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується будівельної панелі з пристроєм для з'єднання щонайменше з однією наступною аналогічною будівельною панеллю на основі, причому будівельна панель, виконана з можливістю опускатися до вже укладеної будівельної панелі, причому будівельна панель має першу і другу профільовані бічні поверхні, на кожній з яких розташована стикова поверхня, яка розташована перпендикулярно до використовуваної поверхні або базової поверхні будівельної панелі, стикова поверхня першої бічної поверхні переходить в перший паз, що проходить вздовж бічної поверхні будівельної панелі, за стикову поверхню першої бічної поверхні виступає консоль замкового з'єднання, консоль замкового з'єднання переходить в спрямовану до використовуваної поверхні закраїну, яка, в свою чергу, має внутрішню поверхню, що переходить у дно, перший паз має дно, зміщене в протилежну сторону відносно стикової поверхні першої бічної поверхні, в перший паз будівельної панелі заглиблена видовжена щонайменше частково еластична, окрема з'єднувальна деталь, яка в укладеному стані будівельної панелі взаємодіє з другою бічною поверхнею, розташованою навпроти будівельної панелі, з'єднувальний елемент має поперечний переріз приблизно в формі жолоба і стінку щонайменше частково дугоподібної форми, що складається з базової частини і плеча, стінка щонайменше частково має частково циліндричну або частково еліптичну внутрішню поверхню, на краю цієї внутрішньої поверхні, якщо дивитися в поперечному перерізі з'єднувальної деталі, переходить в головку, а на іншому краю переходить в ніжку, ніжка має спрямовану назовні бічну поверхню, у встановленому стані повернуту до внутрішньої поверхні закраїни, і постановочну поверхню, що прилягає до бічної поверхні, головка з'єднувальної деталі у встановленому стані з'єднувальної деталі орієнтована в напрямку використовуваної поверхні, плече, що прилягає до опорної частини, яке переходить в головку, у встановленому стані з'єднувальної деталі розташоване рухомо так, що при стикуванні будівельних панелей головка разом з плечем може бути повернута в напрямку дна паза, друга бічна поверхня має елемент замкового з'єднання, який при стикуванні двох будівельних панелей входить в певну внутрішню поверхнею з'єднувальної деталі та внутрішню порожнину протилежної будівельної панелі, елемент замкового з'єднання, в напрямку опорної поверхні, переходить у відкритий паз будівельної панелі, дно консолі замкового з'єднання і перший паз, а також внутрішня поверхня закраїни утворюють сідло для розміщення з'єднувальної деталі, і причому головка, у встановленому в перший паз стані з'єднувальної деталі, щонайменше частково впирається в першу бічну поверхню паза, згаданого вище. Будівельна панель з таким пристроєм відома з WO 2008/004960. У напівкруглий паз вже укладеної будівельної панелі, згідно з Фіг. 6a-6d, заглиблена з'єднувальна деталь в формі бумеранга, яка діє за принципом гойдалки, яка переміщується за допомогою панелі у відповідь за принципом важеля, до того моменту, коли товстий край з'єднувальної деталі, якщо дивитися в поперечному перерізі з'єднання панелей, увійде в паз, сумісний з краєм протилежної панелі. Задача окремої з'єднувальної деталі забезпечити замкове з'єднання будівельних панелей по суті перпендикулярно відносно поверхні для ходьби. Задачу горизонтального замкнення традиційним способом приймає на себе консоль замкового з'єднання з її закраїною. Хоча відома з'єднувальна деталь має додаткову, спрямовану на панель у відповідь, окрему закраїну, однак вона служить лише для посилення наявного горизонтального замкового з'єднання. Недоліком у відомому пристрої є те, що з'єднувальна деталь до стикування обох будівельних панелей відносно легко може випадати із закріплення в пазу, зокрема в тому випадку, якщо матеріал з'єднувальної деталі є пружно еластичним. Надійність з'єднання є недостатньою. DE 202009004530 U1 описує панелі для підлоги із з'єднувальними деталями, які утворюють горизонтальну і вертикальну активну систему замкового з'єднання, яка утримує окрему з'єднувальну деталь з співекструдованих пластикових смуг із зонами, що мають різні властивості й спеціальну різну еластичність, причому одну зону з'єднувальної деталі представляє шарнір, який розділяє з'єднувальну деталь на опорну частину з ніжкою і головку, спрямовану на поверхню панелі. Невигідним є те, що з'єднувальна деталь, зокрема її ніжка, при монтуванні з'єднувальної деталі може відносно легко випадати зі свого сідла. У DE 10237397 А1 представлені різні варіанти здійснення еластичної, що складається з однієї або двох частин, з'єднувальної деталі з порожниною, яка схожа на віконний ущільнювальний профіль. Крім того, з Фіг. 5 взята з'єднувальна деталь анкерного типу, що 1 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 складається з двох частин, у якій виступаюче над торцевої поверхнею панелі середнє ребро, назване штоком, входить головкою у внутрішній простір С-подібного профілю, запресованого в паз другої панелі. Профільовані торцеві поверхні обох панелей, що з'єднуються одна з одною, проходять по суті похило до ходової поверхні панелі, причому зв'язані частини з'єднувальної деталі спрямовані перпендикулярно до торцевих поверхонь. При цьому обидві частини з'єднувальної деталі виконані дзеркально симетрично відносно подовжньої осі. Невигідним при сконструйованому таким чином з'єднанні панелей із з'єднувальною деталлю, що складається з двох частин, згідно з Фіг. 5 є те, що додаткове розстиковування з'єднаних одна з одною панелей нездійсненне. Також, з'єднання панелей для підлоги одна з одною або укладання на основу є проблематичним, оскільки монтаж в горизонтальному напрямку за допомогою відомої колодки для підбиття неможливий і монтаж з поворотним рухом ускладнений. У WO 00/47841 А1 мова також йде про еластичний профіль, вставлений в паз панелі для підлоги, яка має крайову зону, спрямовану у внутрішню частину профілю. Також цей варіант виконання профілю підтверджує ризик, що він може відносно легко випасти зі свого сідла. Крім того, відомі декілька варіантів виконання з'єднувальних деталей, які діють за принципом гойдалки. Задачею винаходу є удосконалення альтернативного пристрою відповідно до родового поняття для з'єднання одна з одною багатокутних, виконаних в формі пластини, будівельних панелей за допомогою окремих з'єднувальних деталей, які діють не за принципом гойдалок і кріплення яких на будівельній панелі надійніше і стійкіше. Ця задача вирішується за допомогою згаданого на початку пристрою, в якому: ніжка з'єднувальної деталі з її бічною поверхнею і її постановочна поверхня, а також повернута до дна опорна частина з'єднувальної деталі щонайменше частково контактують із згаданою внутрішньою поверхнею закраїни і дном консолі замкового з'єднання до і після стикування двох будівельних панелей, причому закраїна консолі замкового з'єднання в напрямку донного шару звужується таким чином, що внутрішня поверхня закраїни нахилена під прямим або гострим кутом до дна консолі замкового з'єднання або до опорної поверхні будівельної панелі, і причому елемент замкового з'єднання має щонайменше одну поверхню тиску, яка при з'єднанні двох будівельних панелей впирається в головку так, що головка повертається в напрямку дна паза. Аналогія між з'єднувальною деталлю згідно з винаходом і традиційним, приблизно напівкруглим або частково еліптичним жолобом, може пояснюватися тим, що головка з'єднувальної деталі приблизно відповідає ребру для стікання краплин, що проходить по краю жолоба і ніжка приблизно відповідає потовщенню на жолобі, повернутому в протилежну сторону від ребра для стікання краплин, що проходить по краю жолоба. Надалі, будівельна панель, яка опускається поворотом до вже укладеної панелі, називається панель у відповідь. Поняття, такі як "вгорі", "верхній", "внизу", "нижній", "вгорі", "внизу" і т. д. стосуються будівельної панелі, укладеної на основу, як це представлено на зображенні. Окрема з'єднувальна деталь позначається профілем. У випадку з пристроєм згідно з винаходом, описують приблизно такий, який містить так зване гакове з'єднання, при якому звичайно частини, які утворюють гакове з'єднання: закраїна на консолі замкового з'єднання і спрямований до дна елемент замкового з'єднання панелі у відповідь, повинні бути зчеплені одне з одним і стикові поверхні обох будівельних панелей повинні бути приведені в площинний контакт одна з одною з тим, щоб забезпечити замкове з'єднання будівельних панелей в горизонтальному напрямку. Для відомого рішення згідно з WO 2008/004960, ця умова може бути виконана, якщо з'єднувальна деталь виймається з паза. Окрема з'єднувальна деталь згідно з WO 2008/004960 знаходиться за межами поверхонь, які по суті утворюють гакове з'єднання. Очевидно, що гакове з'єднання, в якому між внутрішньою поверхнею закраїни і елементом замкового з'єднання, що входить в з'єднувальну деталь при стикуванні будівельної панелі, знаходиться ніжка в формі ребра, згідно з винаходом, здійснюється тільки після стикування обох будівельних панелей. Якщо з'єднувальна деталь повинна бути вийнята, через щілину, що утворюється, не може бути мови про гакове з'єднання. У цьому положенні обидві будівельні панелі були б захищені від взаємного переміщення як в горизонтальному, так і у вертикальному напрямку. Великою перевагою є те, що профіль згідно з даним винаходом разом з тим може забезпечити фіксування в обох напрямках. Переважним чином, окрема з'єднувальна деталь згідно з винаходом виготовлена з полімерного матеріалу. Як полімерний матеріал для з'єднувальної деталі можуть застосовуватися термопласти, такі як поліетилен (РЕ), поліпропілен (РР), полістирол (PS), 2 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 поліамід (РА), полікарбонат (PC), поліетилентерефталат (PET) і т. д., а також так звані технічні полімерні матеріали, такі як стирол-співполімер (ABS), поліамід (РА), полікарбонат (PC), поліетилентерефталат (PET), поліметилметакрилат (РММА), поліоксиметилен (РОМ), фтористі полімерні матеріали (тефлон), поліуретан (PUR). Ніжка профілю може бути виконана в формі ребра або масивною, причому вирішальне значення має те, що вона має нахилену всередину бічну поверхню, яка у встановленому стані щонайменше частково знаходиться в контакті з внутрішньою поверхнею закраїни. Так, кут нахилу бічної поверхні ніжки до її постановочної поверхні може відповідати вищезазначеному гострому куту на закраїні. Якщо внутрішня поверхня закраїни розташована перпендикулярно дну консолі замкового з'єднання або поверхні основи будівельної панелі, ніжка своєю нижньою частиною може впиратися в згадану внутрішню поверхню. Так, ніжка і нижня частина вмонтованої з'єднувальної деталі може прилягати майже з геометричним замиканням, а саме, до і після опускання панелі у відповідь, до консолі замкового з'єднання. З'єднувальна деталь в зоні переходу її опорної частини до рухомого плеча може мати щонайменше один виступ, що підноситься назовні, який проходить в подовжньому напрямку з'єднувальної деталі. Виступ у встановленому стані з'єднувальної деталі може знаходитися в контакті з бічною поверхнею другого паза. Профіль також може бути виготовлений з так званих складових полімерних матеріалів. Такий профіль може мати, наприклад, жорстку ніжку і відносно м'яке плече, що прилягає до головки. При цьому, головка і ніжка можуть бути виконані жорсткіше, ніж інший матеріал профілю. Профіль може мати гладкі і/або шорсткуваті поверхні. Крім того, профіль може бути виготовлений з металу, деревини або композиційного матеріалу. Профіль щонайменше в зоні ніжки може бути еластично деформованим. Пружність профілю може бути посилена за допомогою відповідних звужень або плавних переходів плеча до ніжки. Головка може мати плоску, в формі смуги, повернуту у встановленому стані до першої бічної поверхні, поверхня тиску, яка, в свою чергу, якщо дивитися в поперечному перерізі, забезпечена поверненою вниз похилою або закругленою поверхнею ковзання. Переважним чином перша верхня бічна поверхня паза для встановлення профілю проходить паралельно, а друга нижня бічна поверхня проходить похило до використовуваної поверхні, також поверхні основи будівельної панелі, причому нижня бічна поверхня переходить в дно консолі замкового з'єднання. Обидві бічні поверхні прилягають до дна вищезгаданого паза, розташованого перпендикулярно до використовуваної поверхні. Конфігурований таким чином паз має достатньо місця для повернення головки. Плоска поверхня тиску головки залишається в ненапруженому стані, викликаному панеллю у відповідь, що опускається, в поверхневому контакті з верхньою бічною поверхнею, або з натиском на неї. Дно консолі замкового з'єднання проходить переважним чином паралельно опорної поверхні і являє собою опорну поверхню для ніжки і нижньої частини стінки з'єднувальної деталі. Для встановлення масивної ніжки, чия плоска постановочна поверхня простягається ширше, ніж ніжки в формі ребра, потрібне, зокрема, плоске або ступінчасте дно. На дні консолі замкового з'єднання може бути виконаний щонайменше один жолоб, що проходить паралельно пазу, який переважним чином знаходиться приблизно в середині дна, в будь-якому випадку за межами нижньої похилої бічної поверхні паза. На жолоб може спиратися нижня частина вкладеного профілю, тобто його опорна частина. Для вмонтованого профілю, згідно з винаходом, діє принцип щонайменше трьох контактних поверхонь цього профілю з нижньою будівельною панеллю, а саме, з похилою внутрішньою поверхнею закраїни, з дном консолі замкового з'єднання і з верхньою бічною поверхнею першого паза. Закріплений таким чином профіль знаходиться надійно на торцевій поверхні нижньої будівельної панелі і навряд чи має можливість самостійно звільнитися. При особливо переважному варіанті здійснення винаходу передбачені чотири контактні поверхні профілю з нижньою будівельною панеллю, причому четверта контактна поверхня утворена віддаленим від профілю пружинячим ребром або щонайменше одним віддаленим пружинячим язичком, який у встановленому стані тисне на внутрішню похилу бічну поверхню першого паза. Таким чином, досягається ще стійкіше положення профілю, вміщеного в сідло. Головка при опусканні поворотом будівельної панелі в напрямку дна вже укладеної будівельної панелі, може здійснювати обертальний рух навколо жолоба або уступу дна консолі замкового з'єднання. Таким чином, повертається плече профілю. При цьому ніжка з'єднувальної деталі в своєму положенні на внутрішній поверхні закраїни, а також опорна частина профілю залишаються нерухомими. 3 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 Профілі можуть бути втиснені в наявний паз вручну або механізованим способом, іншими словами за допомогою автоматичного пристрою на заводі-виготівнику. Будівельні панелі, забезпечені профілями, можуть бути у такому вигляді зіскладовані і реалізовані. Якщо профіль виготовляється з полімерного матеріалу, він може бути наданий як недорогий виріб масового виробництва. Профілі, згідно з винаходом, по суті призначені для коротких закраїн будівельних панелей. Але проте, також можуть бути вбудовані в бічні поверхні по довгих сторонах будівельних панелей, якщо вони відповідним чином пристосовані під окремі з'єднувальні деталі. Переважно, якщо на елементі замкового з'єднання, що знаходиться на панелі у відповідь, похило відносно використовуваної поверхні встановлена притискна поверхня, якою проводиться натискання на плоску поверхню тиску, однак, передусім, на закруглену або на похилу поверхню ковзання головки. Похила притискна поверхня орієнтованого вниз елемента замкового з'єднання знаходиться під кутом 45°, переважно 60° відносно використовуваної поверхні. Ця величина кута забезпечує оптимальне ковзання елемента замкового з'єднання по головці так, щоб головка не могла випасти з сідла. Закруглена поверхня елемента замкового з'єднання може перейти в похилу площину, зміщену в протилежну сторону відносно верхньої стикової поверхні будівельної панелі таким чином, що утворюється гострий, приблизно V-подібний перехід для сприйняття головки. Однак головка також може входити в паз будівельної панелі, що підтримує елемент замкового з'єднання. Переважним чином паз має форму приблизно прямокутника або трапеції. Переважно те, що закруглена поверхня елемента замкового з'єднання через плоску поверхню, розташовану похило або перпендикулярно відносно використовуваної поверхні, переходить у відкритий вниз паз будівельної панелі, що підтримує елемент замкового з'єднання. При цьому може бути передбачена така внутрішня поверхня верхньої частини ніжки в формі смуги, яка сумісна із згаданою плоскою поверхнею. Будівельні панелі, як такі, можуть бути виготовлені з полімерного матеріалу, металу, деревного матеріалу, в якому міститься папір або інша відновлювана сировина, така як пробка. Будівельні панелі можуть бути виготовлені масивним способом або шарами, як по суті відомі деревно-волокнисті панелі високої (HDF) або середньої (MDF) щільності і мати дерев'яну або плиткову декоративну обробку, яка покрита щонайменше одним шаром прозорої або просвічуваної полімерної смоли. Будівельні панелі можуть бути обладнані антибактерійними і/або вогнезатримуючими засобами. Будівельні панелі можуть знаходити застосування як панелі для підлоги, панелі для обшивання стін або як частини меблів. Варіанти здійснення винаходу детальніше пояснені за допомогою зображень. Фігури показують: Фіг. 1 і 2 - дві будівельні панелі відповідно в зоні їх бічної поверхні, без з'єднувальної деталі, відповідно в розрізі. Фіг. 3 і 4 - відповідно будівельна панель з укладеною з'єднувальною деталлю, в двох положеннях головки, відповідно в розрізі. Фіг. 5-7 - відповідно дві будівельні панелі з укладеною з'єднувальною деталлю, в трьох положеннях будівельної панелі, що опускається з поворотом, відповідно в розрізі. Фіг. 8 - з'єднувальна деталь в першому варіанті здійснення, в поперечному розрізі профілю. Фіг. 9 - з'єднувальна деталь за Фіг. 8 в перспективному вигляді. Фіг. 10 - з'єднувальна деталь з масивною ніжкою, в розрізі профілю. Фіг. 11 - змінена форма представленої на Фіг. 8 з'єднувальної деталі, також в розрізі профілю. Фіг. 12 - інша з'єднувальна деталь з масивною ніжкою, в розрізі профілю. Фіг. 13 - з'єднувальна деталь за Фіг. 12, розташована між виступом і торцевим пазом будівельної панелі, в розрізі. Фіг. 14 - інша з'єднувальна деталь з масивною ніжкою, в розрізі профілю. Фіг. 15 - з'єднувальна деталь за Фіг. 14, розташована між виступом і торцевим пазом будівельної панелі, в розрізі. Фіг. 16 - укладені будівельні панелі за Фіг. 1 і 2, але без з'єднувальної деталі, в розрізі. Фіг. 17 і 18 - інша з'єднувальна деталь зі скошеними кінцями головки у вигляді на бічну поверхню її ніжки і показаному в профіль вигляді з'єднувальної деталі збоку. Фіг. 19 - з'єднувальна деталь за Фіг. 17 і 18 в перспективному вигляді. Фіг. 20 і 21 - з'єднувальна деталь за Фіг. 17 і 18 без скошених кінців головки, у вигляді на бічну поверхню її ніжки і показаному в профіль вигляді з'єднувальної деталі збоку. 4 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 22 - з'єднувальна деталь за Фіг. 20 і 21 в перспективному вигляді. Фіг. 23 - з'єднувальна деталь з виступом, що знаходиться в зоні переходу його опорної частини до плеча, в розрізі профілю. Фіг. 24 - з'єднувальна деталь згідно з Фіг. 23 в перспективному вигляді. Фіг. 25 - дві з'єднані одна з одною будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 25, в розрізі. Фіг. 26 - з'єднувальна деталь з іншим виступом, в розрізі профілю. Фіг. 27 - з'єднувальна деталь за Фіг. 26 в перспективному вигляді. Фіг. 28а - дві з'єднані одна з одною будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 26 і 27, в розрізі, Фіг. 28b - з'єднані одна з одною будівельні панелі за Фіг. 28а, з позначеним увігнутим дном, в розрізі, Фіг. 29 - подальша з'єднувальна деталь з виступом ламаної форми і з закругленою ніжкою, в розрізі профілю, Фіг. 30 - з'єднувальна деталь за Фіг. 29 в перспективному вигляді, Фіг. 31 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 29, в розрізі; Фіг. 32 - з'єднувальна деталь за Фіг. 29, але без скошених кінців на головці, в розрізі профілю, Фіг. 33 - з'єднувальна деталь за Фіг. 32 в перспективному вигляді; Фіг. 34 - з'єднувальна деталь з іншим виступом, в формі ребра, в розрізі профілю, Фіг. 35 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 34, в розрізі; Фіг. 36 - ділянка з'єднувальної деталі за Фіг. 34 в перспективному вигляді; Фіг. 37 - з'єднувальна деталь за Фіг. 34, але зі зміненою ніжкою, в розрізі профілю, Фіг. 38 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 37, в частковому розрізі, Фіг. 39 і 40 - з'єднувальна деталь за Фіг. 37 в двох перспективних виглядах; Фіг. 41 - з'єднувальна деталь зі спрямованим зверху вниз язичком в розрізі профілю, Фіг. 42 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 41, в частковому розрізі, Фіг. 43 - з'єднувальна деталь за Фіг. 41 в перспективному вигляді з видимими язичками; Фіг. 44 - з'єднувальна деталь за Фіг. 41 у вигляді на внутрішню сторону, Фіг. 45 і 46 - з'єднувальна деталь за Фіг. 41 у вигляді на бічну поверхню його ніжки, а також у вигляді зверху на головку, Фіг. 47 - з'єднувальна деталь за Фіг. 41, але зі зміненою ніжкою, в розрізі профілю, Фіг. 48 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 47, в частковому розрізі, Фіг. 49 - з'єднувальна деталь за Фіг. 47 у вигляді на її внутрішню сторону, Фіг. 50 і 51 - з'єднувальна деталь за Фіг. 47 у вигляді на бічну поверхню її ніжки, а також у вигляді зверху на головку, Фіг. 52 - з'єднувальна деталь згідно з Фіг. 37, але зі зміненою головкою, в розрізі профілю, Фіг. 53 - дві з'єднані між собою будівельні панелі з укладеним з'єднувачем за Фіг. 52, в частковому розрізі, Фіг. 54 - з'єднувальна деталь за Фіг. 37, але з іншим варіантом головки, в розрізі профілю, Фіг. 55 - дві з'єднані між собою будівельні панелі з укладеною з'єднувальною деталлю за Фіг. 54, в частковому розрізі, Фіг. 56 і 57 - дві подальші будівельні панелі, відповідно в зоні їх бічної поверхні, без з'єднувальної деталі, відповідно в розрізі, Фіг. 58 - інший варіант виконання з'єднувальної деталі, прийнятної для будівельних панелей за Фіг. 56 і 57, в розрізі, Фіг. 59 і 60 - будівельні панелі за Фіг. 56 і 57 в укладеному стані, без з'єднувальної деталі і зі з'єднувальною деталлю, в розрізі, Фіг. 61 - підлога в перспективному вигляді зверху, і Фіг. 62 - з'єднувальна деталь за Фіг. 58 в перспективному вигляді. Фіг. 1, 2 і 16 показують дві будівельні панелі 1.1, 1.2 до і після опускання поворотом будівельної панелі 1.2 (панель у відповідь) в напрямку основи 11, на яку вже укладена будівельна панель 1.1. Для фігур характерна відсутність спеціальної з'єднувальної деталі, яка далі буде ще описана детально. 5 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 Обидві будівельні панелі 1.1 і 1.2 відповідно складаються з робочого шару 39, донного шару 40 і внутрішнього шару 38, що знаходиться між ними з деревного матеріалу. Робочий шар 39 забезпечений декоративним шаром 41, зовнішня поверхня якого являє собою поверхню для наступання ногами або використовувану поверхню 6. Донний шар 40, навпаки, має базову поверхню 26, повернуту до основи 11. Будівельна панель 1.1 відрізняється обмеженою використовуваною поверхнею 6 і базовою поверхнею 26, профільованою бічною поверхнею 8.1, що має стикову поверхню 7.1, перший паз 9, зсунутий назад відносно стикової поверхні, і виступаючу за стикову поверхню 7.1 консоль 14 замкового з'єднання з виступаючою вгору закраїною 15. Перший паз 9 в розрізі є багатокутним і має дно 10, зсунуте назад відносно стикової поверхні 7.1, яке розташоване паралельно стиковій поверхні 7.1 і закінчується у верхній бічній поверхні 13 паза, що розташований плоскопаралельно до використовуваної поверхні 6 і в нижній бічній поверхні 23 паза, розташованій похило. Остання знову переходить в розташоване паралельно базовій поверхні 26 дно 35 консолі 14 замкового з'єднання, причому по центру дна 35 фрезерований жолоб 36, що проходить вздовж бічної поверхні 8.1. Закраїна 15 консолі 14 замкового з'єднання має форму трапеції і звужується в напрямку донного шару 40 таким чином, що на кромці утворена похила поверхня 17 під гострим кутом α до дна 35. Кут α в цьому випадку знаходиться в межах між 80° і 85° і може варіюватися. Як показує Фіг. 1, дном 35 консолі 14 замкового з'єднання, внутрішньою поверхнею 17 закраїни 15 і першим пазом 9 або його бічною поверхнею 13, утворене сідло 60 для розміщення з'єднувальної деталі. Будівельна панель 1.2 відрізняється за допомогою обмеженої використовуваною поверхнею 6 і базовою поверхнею 26, профільованої бічної поверхні 8.2, що має стикову поверхню 7.2, що знаходиться нижче стикової поверхні 7.2, скіс 19 і елемент 20 замкового з'єднання, орієнтований вниз. Скіс 19 разом з елементом 20 замкового з'єднання утворює глибокий гострий V-подібний перехід 25. На елементі 20 замкового з'єднання фрезерована притискна поверхня 21.1, яка утворює з використовуваною поверхнею 6 гострий кут і розташована приблизно паралельно скосу 19. Гострий кут переважним чином становить 60°. Елемент 20 замкового з'єднання прилягає до відкритого вниз паза 37 для сприйняття закраїни 15 будівельної панелі 1.1. На Фіг. 16 видний відносно широкий зазор S між елементом 20 замкового з'єднання і закраїною 15, якщо обидві стикові поверхні 7.1 і 7.2 контактують одна з одною. Будівельні панелі 1.1, 1.2 при цьому одна з одною не зафіксовані ні в горизонтальному, ні у вертикальному напрямку. Аналогічне положення укладених на основу будівельних панелей 1.1, 1.2 запозичене на Фіг. 7. Однак тут використана спеціальна з'єднувальна деталь 2.1 (профіль) таким чином, що зазор S (див. Фіг. 16) вибраний повністю ніжкою 12.1 профілю в формі ребра. Будівельні панелі 1.1 і 1.2 разом з вкладеним профілем 2.1 утворюють пристрій 100, при якому профіль сприяє замиканню в замок в обох напрямках (див. Фіг. 7, стрілки X, Y). Профіль 2.1 приблизно в формі жолоба (див. Фіг. 8 і 9) має переріз Q1, на якому виявляються частково циліндрична внутрішня поверхня 4, точно так само частково циліндрична зовнішня поверхня 28, головка 5.1 і ніжка 12.1. Внутрішня і зовнішня поверхні 4, 28 обмежують жолобоподібну стінку 3, яка проходить від головки 5.1 до ніжки 12.1. Відносно короткий профіль 2.1., показаний на Фіг. 9, призначений для коротких сторін будівельної панелі. Його довжина L відповідає по суті розміру короткої сторони або трохи менша. Схематично позначена на Фіг. 61 підлога 34 складається з описаних вище будівельних панелей 1.1, 1.2, які на своїх коротких сторонах зафіксовані за допомогою спеціальної з'єднувальної деталі і на довгих сторонах, за допомогою традиційного не представленого з'єднання шип-вушко. Ніжка 12.1 має похилу бічну поверхню 24, кут нахилу якої дорівнює куту α (див. Фіг. 2). Далі, ніжка 12.1 має постановочну поверхню 27 і видовжений край, що знаходиться з протилежної сторони від постановочної поверхні 27 16, який прилягає до вказаної частково циліндричної внутрішньої поверхні 4. Істотною ознакою головки 5.1 є її поверхня 18 тиску, яка з внутрішньої сторони обмежена додатковою похилою поверхнею 22 ковзання. Профіль 2.1, запресований в будівельну панель 1.1, також показаний на Фіг. 3 і 4. Головка 5.1 знаходиться в контакті з верхньою бічною поверхнею 13 паза і виступає над стикувальною поверхнею 7.1. Ніжка 12.1 спирається своєю постановочною поверхнею 27 на дно 35 і своєю бічною поверхнею 24 на внутрішню поверхню 17 закраїни 15. З іншого боку, стінка 3 своєю базовою частиною 42, що має дугоподібну форму, спирається на жолоб 36 (див. Фіг. 3). Таким 6 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 чином, профіль 2.1 розкріплений на будівельній панелі 1.1 і захищений від випадання з сідла 60. Як показує Фіг. 4, плече 43 стінки 3, яке доходить до базової частини 42, є гнучким. Оскільки плече 43 підтримує головку 5.1, остання також відносно базової частини 42 розташована з можливістю повороту або обертання. На Фіг. 5, 6 і 56 показане опускання поворотом зв'язаної панелі 1.2 на основу 11. Зв'язана панель обертається навколо осі А повороту (див. Фіг. 61). У представленому на Фіг. 5 положенні, елемент 20 замкового з'єднання рухається вниз. Він ковзає по стиковій поверхні 7.1 вже укладеної будівельної панелі 1.1 до досягнення своєю похилою притискною поверхнею 21 головки 5.1 (див. Фіг. 5 і 6). Після цього, елемент 20 замкового з'єднання своєю похилою притискною поверхнею 21 ковзає по показаній на Фіг. 8 поверхні тиску і поверхні ковзання 22, 18 головки до того, як вона повернеться в напрямку дна 10 паза і досягне показаного на Фіг. 7 положення замкового з'єднання, при якому головка 5.1 защепнеться в V-подібний перехід 25 скосу 19 до елемента 20 замкового з'єднання. При цьому профіль 2.1, при опусканні поворотом зв'язаної панелі 1.2 в напрямку дна 35 вже укладеної будівельної панелі 1.1, піддається крутінню, при якому головка 5.1 поступово повертається таким чином, що спочатку кінець 31 будівельної панелі, повернутий до осі А повороту і потім другий кінець 32 профілю попадають повністю під верхню бічну поверхню 13 паза. У цьому випадку, під крутінням повинно розумітися крутіння тільки однієї частини профілю, а саме, плеча 43 і головки 5.1, в той час як ніжка 12.1 залишається в своєму положенні нерухомо. Фіг. 10 показує з'єднувальну деталь 2.2, яка створена аналогічно з'єднувальній деталі 2.1 з тією різницею, що замість ніжки в формі ребра передбачена масивна ніжка 30. Цей профіль показує поперечний переріз Q2, при якому постановочна поверхня 27 масивної ніжки 30 проходить до базової поверхні 42. Профіль 2.2 може застосовуватися замість профілю 2.1 (не представлений). Інший аналогічний варіант здійснення профілю (позиція 2.3) показує поперечний переріз Q3 за Фіг. 11. Стінка 3 має на своєму середньому сегменті, тобто на постановочній поверхні, плоску нижню поверхню 29. Непрезентоване дно консолі 14 замкового з'єднання має підігнану поверхню (не представлена) для профілю 2.3. Фіг 12 показує поперечний переріз Q4 іншого профілю 2.4, у якого масивна ніжка 30 через нижню базову частину 42 профілю прилягає до виконаного в формі дуги, здатного повертатися плеча 43 таким чином, що нижня плоска постановочна поверхня 27 проходить до згаданого вище плеча 43. Згідно з Фіг. 13, профіль 2.4 з його постановочною поверхнею 27 укладений на таке ж рівне дно 35 консолі 14 замкового з'єднання. Ширина дна 35 дорівнює ширині постановочної поверхні 27. Так плече 43 має можливість повороту навколо зони 45 переходу профілю, яке відповідає переходу дна 35 в похилу бічну поверхню 23 паза. Фіг. 14 показує поперечний переріз Q5 іншого профілю 2.5, який майже ідентичний профілю 2.4. Правда, профіль 2.5 в зоні 45 переходу до плеча 43 має уступ. Базова частина 42 профілю 2.5 має плоску нижню зовнішню поверхню 44, яка проходить між бічними поверхнями 24 закраїни 15 і уступом 51 стінки 3. Уступ 51 на профілі 2.5 відповідає пазу 61, виконаному на відносно низькій бічній поверхні 33.1 паза (див. Фіг. 15). З'єднувальна деталь 2.5, укладена в паз 61, також впирається своєю головкою 5.1 в напрямку верхньої бічної поверхні 13 паза першого паза 9. З'єднувальна деталь 2.5 таким способом надійно розміщена в сідлі будівельної панелі 1.1 при збереженні необхідна рухливість плеча 43, підтримуючого головку 5.1. Фіг. 18 показує інший поперечний переріз (позиція Q15) профілю 2.15, при якому йде мова про удосконалення представленого на Фіг. 8 профілю 2.8. Частково циліндрична внутрішня поверхня 4 профілю 2.15, починаючи від верхнього краю 16 ніжки 12.1 переходить в плоску ділянку поверхні, що досягає головки 5.1. Фіг. 17 і 19 показують, як головка 5.1 на обох кінцях 31, 32 профілю 2.7 скошена в кожному випадку, причому виходять закраїни для заправляння 49.1, 49.2. Профіль 2.15 також показаний на Фіг. 20, 21 і 22. Розташована на головці 5.1, вільна внутрішня закраїна 75 прямолінійно проходить вздовж всієї довжини L з'єднувальної деталі і не має закраїн для заправляння. В іншому профіль ідентичний показаному на Фіг. 17-19. На Фіг. 23 представлений поперечний переріз Q6 іншого профілю 2.6. Приблизно частково циліндрична внутрішня поверхня 4 профілю 2.6 переходить з одного боку в плоску внутрішню поверхню 54 в формі смуги в витягнутому краї 16 ніжки 12.4 і з іншого боку в плоску ділянку 63 поверхні, що досягає головки 5.2. 7 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ніжка 12.4 має дві товщини: товщина а у верхній крайовій зоні і менша товщина b в нижній зоні, що закінчується постановочною поверхнею 27. Головка 5.2 має вищезазначену поверхню 18 тиску і поверхню 22 ковзання, однак на обох кінцях 31, 32 профілю є скошені закраїни 49.1, 49.2 для заправляння (див. Фіг. 24). Крім того, з поперечного перерізу видно, що плоска поверхня 18 тиску по дещо низхідній ділянці 76 переходить в площину 22 ковзання. Далі, профіль 2.6 має виступ 48.1, який виступає назовні і проходить в напрямку довжини профілю, який знаходиться в зоні 47 переходу від базової частини 42 до рухомого плеча 43. Як показує Фіг. 25, виступ 48.1 в експлуатаційному положенні знаходиться в контакті з дном 35 консолі 14 замкового з'єднання і розташованої перпендикулярно дну 35, відносно низької бічної поверхні 33.2 паза 62. Паз 62 визначений за допомогою вищеназваної бічної поверхні 33.2 паза, внутрішньою поверхнею 17 закраїни 15 і дном 35 з жолобом. Елемент 20 замкового з'єднання (див. Фіг. 25) обмежений похилою притискною поверхнею 21.1, що прилягає до притискної поверхні 21.1, розташованої перпендикулярно використовуваній поверхні 6, другою притискною поверхнею 21.2, а також похилою опорною поверхнею 64, на яку спирається головка 5.2 своєю нижньою поверхнею 65. Похила опорна поверхня 64 спільно зі скосом 19 утворює несиметричний V-подібний паз 66, в який головка 5.2 заводиться таким чином, що контактує своєю поверхнею 18 тиску з верхньою бічною поверхнею 13 першого паза 9 і своєю нижньою поверхнею 65 тиску з похилою опорною поверхнею 64. Крім того, плоска ділянка 63 поверхні плеча 43 контактує з притискною поверхнею 21.2 елемента 20 замкового з'єднання (після заправляння елемента 20 замкового з'єднання; див. Фіг. 25). З Фіг. 26 взятий поперечний переріз Q7 іншого профілю 2.7, забезпеченого виступом 48.2, який має частини, описані на Фіг. 23, головку 5.2 і ніжку 12.4. Зовнішня поверхня 28 на базовій частині 42 продовжується до бічної поверхні 67 виступу 48.2 на його вільному кінці. Виступ 48.2 звужується в напрямку зони 47 переходу плеча до базової частини 42. Саме плече 43 має верхню, підтримуючу головку 5.2, пряму ділянку 68 плече і нижню, прилеглу до базової частини 42 пряму ділянку 69 плеча. Обидві ділянки 68 і 69 плеча взаємно розташовані під тупим кутом ɛ, який в цьому випадку становить близько 150°. Як показує Фіг. 27, головка 5.2 має внутрішню закраїну 75, що проходить таким же чином прямолінійно. Використання профілю 2.7 показане на Фіг. 28а і 28b. Дно 35 консолі 14 замкового з'єднання дещо увігнуте і спільно з внутрішньою поверхнею 17 закраїни 15 і бічною поверхнею 33.2 паза, що знаходиться навпроти закраїни, утворює паз 50 (див. Фіг. 28b). Бічна поверхня 33.2 паза і внутрішня поверхня 17 закраїни 15 нахилені одна до одної і утворюють гострий кут β. У даному варіанті здійснення кут β знаходиться в межах від 5° до 10° і може дещо варіюватися. При даному варіанті виконання також є сідло 60 (див. Фіг. 28b) для розміщення з'єднувальної деталі 2.7. Воно утворене першим пазом 9, похилою внутрішньою поверхнею 17 закраїни 15 і дном 35, в цьому випадку пазом 50 консолі 14 замкового з'єднання. При цьому профіль 2.7, заправлений в сідло 60, своєю головкою 5.2 тисне на верхню бічну поверхню 13 першого паза 9. Елемент 20 замкового з'єднання (див. Фіг. 28а) влаштований аналогічно варіанту виконання за Фіг. 25. Однак не тільки внутрішня поверхня 4 профілю 2.7, але і плече 43 зі своїми ділянками 68 і 69 плеча підігнане до форми елемента 20 замкового з'єднання. Головка 5.2 входить в Vподібний паз 66 і спирається своєю нижньою поверхнею 65 тиску на опорну поверхню 64 паза 66. Опорна поверхня 64 нахилена під гострим кутом λ, відносно базової поверхні 26. Обмежуюча кут λ пряма с (див. Фіг. 28а) відображає базову поверхню 26. Кут λ, становить в цьому випадку близько 10°. Таке ж розташування головки 5.2 в експлуатаційному положенні поширюється на варіант виконання за Фіг. 23-25. Таким чином, з'єднувальна деталь 2.7 надійно заправлена в сідло 60 будівельної панелі 1.1 при збереженні необхідної рухливості плеча 43, що підтримує головку 5.2. Фіг. 29 показує поперечний переріз Q8 профілю 2.8, який аналогічний профілю 2.7. Ті ж посилальні позначення позначають ті ж частини. Профіль 2.8 має ніжку 12.2, яка відрізняється від ніжки закругленням 70. Виступаючий назовні виступ 48.3 вказує вгору своїм вільним, загнутим кінцем 71. Виступ 48.3 може позначатися в формі ребра. Як показує Фіг. 30, головка 5.2 на обох кінцях 31, 32 профілю 2.8 в кожному випадку скошена по кромках 49.1, 49.2 для заправляння. Застосування профілю 2.8 показане на Фіг. 31. Профіль 2.8 запресований в паз 50 своєю базовою частиною 42 точно так, як у варіанті здійснення за Фіг. 28а. Головка 5.2 в експлуатаційному положенні заходить в V-подібний паз 66 і спирається своєю нижньою 8 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 поверхнею 65 тиску на опорну поверхню 64 паза 66. Між похилою притискною поверхнею 21.1 елемента 20 замкового з'єднання і плечем 43 залишається незначний просвіт 72. На Фіг. 32 і 33 представлений один і той же профіль 2.8 без закраїн для заправляння. Відповідно, головка 5.2 має внутрішню закраїну 75, що проходить прямолінійно. Подальші фігури представляють переважні варіанти здійснення винаходу. Так, Фіг. 34 показує поперечний переріз Q9 профілю 2.9, який замість виступаючого назовні виступу має стабілізуюче ребро 55, яке явно вище показаного на Фіг. 29 виступу 48.3. Ребро є пружно деформованим так, що своєю зовнішньою поверхнею 73 у встановленому стані може спиратися на похилу бічну поверхню 23 паза 9 в натяг. Ця ситуація взята з Фіг. 35. Плече 43 закінчується головкою 5.3, яка має верхню поверхню 18 тиску, а також чітко показану на Фіг. 34 і 36, закруглену поверхню 53 ковзання. Головка 5.3 також відрізняється вищезазначеною нижньою поверхнею 65 тиску, яка у встановленому стані (див. Фіг. 35) нахилена дещо вгору і утворює кут λ, такий же, який зображений на Фіг. 28а. Базова частина 42 головки 5.3 закінчується ніжкою 12.3, чия верхня внутрішня поверхня 54 з бічною поверхнею 24 утворює гострий кут γ. Так звужується ніжка 12.3 в своїй верхній зоні в напрямку краю 16. Внутрішня поверхня 4 стінки 3, а також закруглена нижня поверхня елемента 20 замкового з'єднання, є частково еліптичними. Елемент 20 замкового з'єднання обмежений з одного боку плоскими притискними поверхнями 21.1; 21.2 і з іншого боку плоскою внутрішньою поверхнею 59, яка переходить у вищезазначений паз 37, відкритий вниз на будівельній панелі 1.2. Елемент 20 замкового з'єднання рухається вниз, тисне своєю притискною поверхнею 21.1; 21.2 на закруглену поверхню 53 ковзання головки 5.3, до того як вона увійде в паз 52 в формі трапеції і плече 43 прийде в контакт з притискною поверхнею 21.2. При цьому внутрішня поверхня 59 елемента 20 замкового з'єднання знаходиться в контакті з верхньою внутрішньою поверхнею 54 ніжки 12.3. Контактуючі одна з одною внутрішні поверхні 54; 59 утворюють з використовуваною поверхнею 6 тупий кут δ2, зображений на Фіг. 35. Паз 37 в своїй верхній зоні, вниз дещо розширюється. Показаний на Фіг. 37 поперечний переріз Q10 описує профіль 2.10, у якого вже є представлена на Фіг. 23 ніжка 12.4. В іншому профіль 2.10 має такі ж частини як профіль 2.9 (див. Фіг. 34) і розмічений тими ж посилальними позначеннями. Головка 5.3 також має дещо відхилену вгору нижню поверхню 65 тиску, яка у встановленому стані (див. Фіг. 38) підігнана до внутрішньої поверхні 59 елемента 20 замкового з'єднання і контактує з нею. Внутрішня поверхня 59 елемента 20 замкового з'єднання є в той же час бічною поверхнею паза 37. Як видно з Фіг. 38, паз 37 вниз дещо звужується. З цього виходить, що обидві контактуючі одна з одною внутрішніповерхні 54, 59 розташовані під гострим кутом 81 відносно використовуваної поверхні 6. Якщо провести перпендикуляр Т до використовуваної поверхні 6, вищеназвані внутрішні поверхні 54, 59 розташовані під гострим комплементарним кутом δ3 відносно перпендикуляра Т. Причому сума обох кутів δ1, δ3 становить 180°. Нижня поверхня 65 тиску закругленої головки 5.3 нахилена під вже згаданим кутом λ відносно базової поверхні 26. На Фіг. 39 і 40 представлений профіль 2.10 в двох перспективних видах. Фігури показують, що головка 5.3 точно так само має внутрішні закраїни 75, які проходять прямолінійно без закраїн для заправляння. На Фіг. 41 представлений поперечний переріз Q11 іншого профілю, позначеного як 2.11. Профіль 2.11 показаний на Фіг. 43 і 44 в перспективному уявленні і на Фіг. 45, 46 у вигляді на внутрішню частину профілю і на верхню сторону головки 5.3. Внутрішня поверхня 4 стінки 3, так само як і закруглена нижня поверхня елемента 20 замкового з'єднання, є частково еліптичними. Істотною відмінністю профілю 2.11 є прямокутні язички 56.1, 56.2, 56.3, 56.4, 56.5, які виступають назовні пружно-еластично деформовані, які розташовуються на виході із зони 47 переходу (див. Фіг. 42) базової частини 42 до рухомого плеча 43, під нахилом відносно недеформованого плеча 43. Язички 56.1, 56.2, 56.3, 56.4, 56.5 виготовлені однією деталлю з профілем 2.11 методом лиття під тиском. Виходячи з цього, переважно, що віддалені один від одного язички 56.1, 56.2, 56.3, 56.4, 56.5 в кожному випадку утворюють вікна 58.1, 58.2, 58.3, 58.4, 58.5 в матеріалі стінки 3. Як показують Фіг. 44, 45 і 46, профіль 2.11 забезпечений двома закраїнами 49.1 і 49.2 для заправляння. Здійснення профілю 2.11 згідно з Фіг. 43 не передбачає закраїн для заправляння. Відповідно, головка 5.3 має внутрішню закраїну 75, яка проходить прямолінійно. На Фіг. 43 показані тільки три язички 56.1, 56.2, 56.3 і три вікна 58.1,58.2,58.3. Язички 56.1, 56.2, 56.3, 56.4, 56.5, які стирчать, розташовані вздовж профілю на однаковій внутрішній відстані d один від одного (див. Фіг. 43 і 46). 9 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 Застосування профілю 2.11 показане на Фіг. 42. Елемент 20 замкового з'єднання тисне на базову частину 42 профілю, причому головка 5.3 входить в паз 52 в формі трапеції і плече 43 знаходиться в контакті з притискною поверхнею 21.2. Контактуючі одна з одною внутрішні поверхні 54; 59 утворюють з використовуваною поверхнею 6 будівельної панелі гострий кут 81, показаний на Фіг. 42. Паз 37 в напрямку вниз дещо звужується. Пружно-еластичні язички 56.1, 56.2, 56.3, 56.4, 56.5 деформуються і спираються з натягом на похилу поверхню 23 першого паза 9. З Фіг. 47 взятий поперечний переріз Q12 подальшого профілю 2.12, забезпеченого язичками 56.1, 56.2, 56.3, 56.4, 56.5. Відмінність від показаного на Фіг. 41 профілю 2.11 полягає в тому, що його ніжка 12.3 аналогічно, як у випадку з профілем 2.9 (див. Фіг. 34), звужується в напрямку вгору в своїй верхній зоні. Внутрішня поверхня 4 стінки 3 профілю 2.12, а також закруглена нижня поверхня елемента 20 замкового з'єднання (див. Фіг. 48) є частково еліптичними. На Фіг. 49 показаний профіль 2.12 в перспективному вигляді в напрямку внутрішньої сторони профілю і на Фіг. 50, 51 в проекціях на внутрішню частину профілю і на верхню сторону головки 5.3. Фігури показують, що головка 5.3 має внутрішню закраїну 75, яка проходить прямолінійно без закраїн для заправляння. Встановлений профіль показаний на Фіг. 48. Внутрішня поверхня 54 ніжки 12.3 з внутрішньою поверхнею 59 елемента 20 замкового з'єднання утворює тупий кут δ2. Пружноеластичні язички 56.1, 56.2, 56.3, 56.4, 56.5 спираються з натягом на похилу поверхню 23 першого паза 9. На Фіг. 52 представлений інший поперечний переріз (позиція Q13) профілю, позначеного 2.13, який дуже схожий на поперечний переріз Q10 (профіль 2.10), показаний на Фіг. 37. Профіль 2.13 має закруглену головку 5.4, нижня опорна поверхня 65 якої розташована під кутом відносно плоскої ділянки 63 поверхні на внутрішній стороні плеча 43. Поверхня 65 тиску головки 5.4 у встановленому стані (див. Фіг. 53), проходить плоскопаралельно до використовуваної поверхні 6 або базової поверхні 26. Крім того, внутрішні поверхні 54; 59, які контактують одна з одною, утворюють з використовуваною поверхнею 6 будівельної панелі вже показаний гострий кут δ1. Можливе інше розташування, наприклад, з тупим кутом 82 внутрішніх поверхонь 54; 59, які контактують одна з одною. Фіг. 54 показує поперечний переріз Q14 профілю, позначеного як 2.14, деталі якого взяті від профілю 2.10 (див. Фіг. 37). Різниця між обома профілями полягає в тому, що профіль 2.14, на противагу профілю 2.10 має головку 5.5 з поверхнею 65 тиску, нахиленою вниз в напрямку ніжки 12.4. У встановленому стані з'єднувальної деталі (див. Фіг. 55) поверхня 65 тиску з використовуваною поверхнею 6 або базовою поверхнею 26 будівельної панелі утворює гострий кут ξ. Величина кута ξ приблизно відповідає величині кута λ, зображеного на Фіг. 38. Відповідно, кут ξ в цьому випадку має величину приблизно від 3° до 5° і кінцево, може варіюватися. Однак, кут ξ, в розрахунку на переважне самогальмування обох поверхонь, що знаходяться в контакті, повинен становити щонайменше 2°. Внутрішня поверхня 4, а також зовнішня поверхня 28 стінки 3 проходить, починаючи від ніжки 12.4 до переходу 47 до рухомого плеча 43, частково еліптично. На Фіг. 58 і 62 показана інша з'єднувальна деталь (позиція 2.16), поперечний переріз Q16 якої приблизно представляє комбінацію з поперечного перерізу Q2 (див. Фіг. 10) і поперечного перерізу Q9 (см. Фіг. 34). Таким чином, з'єднувальна деталь 2.16 має вже описану головку 5.3 з дещо похилою поверхнею 65 тиску, віддаленим ребром 55, і ніжкою 77 в формі ребра, спрямованою вгору, чия нижня частина, обмежена постановочною поверхнею 27, виконана без нижнього уступу, аналогічно випадку з ніжкою 30 згідно з Фіг. 10. Постановочна поверхня 27 є плоскою і переходить в дещо закруглену нижню зовнішню поверхню 28 стінки 3. Торцеві поверхні 8.1, 8.2 будівельних панелей 1.1, 1.2, пристосовані для з'єднувальної деталі 2.16, детально подані на Фіг. 56 і 57, а також на Фіг. 59. Кутастий елемент 20 замкового з'єднання будівельної панелі 1.2 обмежений за допомогою нижньої похилої притискної поверхні 21.1, бічної притискної поверхні 21.2, що проходить перпендикулярно до використовуваної поверхні 6, поверхні 46, закругленої вниз і внутрішньої поверхні 59, тильної відносно притискних поверхонь 21.1, 21.2, а також за допомогою опорної поверхні 64 паза 52. Паз 52, передбачений для встановлення головки 5.3, є майже прямокутним і має нижню бічну поверхню (опорну поверхню 64), що дещо спадає назовні під кутом λ, а також верхню бічну поверхню 79 паза, розташовану паралельно використовуваній поверхні 6. Внутрішня поверхня 59 розташована перпендикулярно відносно використовуваної поверхні 6, але може також бути дещо нахилена. 10 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 На закраїні 15 будівельної панелі 1.1 видна верхня внутрішня фаска 80, а також менша зовнішня фаска 81. Крім того, верхня бічна поверхня 13 паза 9 прилягає до стикової поверхні 7.1 будівельної панелі 1.1 через фаску 82. Фаски 80, 82 полегшують монтаж з'єднувальної деталі 2.16 в сідло 60, зокрема, у випадку, якщо з'єднувальні деталі повинні запресовуватися за допомогою непрезентованого автомата. Внутрішня поверхня 17 закраїни 15 розташована перпендикулярно базовій поверхні 26 будівельної панелі 1.1 так, що між внутрішньою поверхнею 17 і плоскою ділянкою 78 поверхні дна 35, виходить прямий кут α. У встановленому стані з'єднувальної деталі 2.16 (див. Фіг. 60), своєю постановочною поверхнею 27, вона спирається на плоску ділянку 78 поверхні. Нахилена всередину частина ніжки 77 в формі ребра тисне на внутрішню поверхню 59 елемента 20 замкового з'єднання, а своєю нижньою частиною в формі ніжки спирається тільки частково, однак надійно на внутрішню поверхню 17 закраїни 15. При цьому пошлемося на лінійну опорну поверхню, показану на Фіг. 60, яка в поперечному перерізі позначена опорною точкою 83. Важливим, при цьому зокрема переважному варіанті здійснення, є те, що між жолобом 36 і нижньою зовнішньою поверхнею 28 з'єднувальної деталі 2.16 у встановленому стані утворений незначний зазор S1, який доходить майже до вільного кінця, тобто до потовщення 84 ребра 55. Тим самим, стінка 3 з'єднувальної деталі 2.16 може давати деяке осідання, якщо елемент 20 замкового з'єднання найнижчою частиною закругленої нижньої поверхні 46 тисне на стінку 3. Ребро 55 також дає деяке осідання і з зусиллям тисне своїм потовщенням на похилу бічну поверхню 23 паза. Таким чином, з'єднувальна деталь 2.16 точно так само надійно вміщена в сідло 60 будівельної панелі 1.1 при збереженні необхідної рухливості її плеча 43, підтримуючого головку 5.3. Всі профілі, забезпечені виступами 48.1; 48.2; 48.3, ребрами 55 і язичками 56.1, 56.2, 56.3, 56.4, 56.5 підвищують стійкість цих профілів до і після заправляння елемента 20 замкового з'єднання у внутрішню порожнину, обмежену внутрішньою поверхнею 4 відповідного профілю. Список посилальних позначень 1.1; 1.2 будівельна панель 2.1; 2.2; 2.3; 2.4 з'єднувальна деталь 2.5; 2.6; 2.7; 2.8 з'єднувальна деталь 2.9; 2.10; 2.11 з'єднувальна деталь 2.12; 2.13; 2.14 з'єднувальна деталь 2.15; 2.16 з'єднувальна деталь 3 стінка 4 внутрішня поверхня 5.1; 5.2; 5.3 головка 6 використовувана поверхня 7.1; 7.2 стикова поверхня 8.1; 8.2 бічна поверхня 9 перший паз 10 дно паза 11 основа 12.1; 12.2 ніжка 12.3; 12.4 ніжка 13 бічна поверхня паза 14 консоль замкового з'єднання 15 закраїна 16 край 17 внутрішня поверхня 18 поверхня тиску (ел. 2) 19 скіс 20 елемент замкового з'єднання 21.1; 21.2 притискна поверхня 22 поверхня ковзання 23 бічна поверхня паза 24 бічна поверхня 25 різкий перехід 26 базова поверхня 27 постановочна поверхня 28 зовнішня поверхня 11 UA 114397 C2 5 10 15 20 25 30 35 40 45 50 55 60 29 нижня поверхня 30 ніжка 31, 32 кінці 33.1; 33.2 бічна поверхня паза 34 підлога 35 дно 36 жолоб 37 паз 38 внутрішній шар 39 робочий шар 40 донний шар 41 декоративний шар 42 базова частина 43 плече 44 зовнішня поверхня (ел. 42) 45 зона переходу 46 зовнішня поверхня (ел. 20) 47 зона переходу 48.1; 48.2; 48.3 виступ 49.1; 49.2 закраїна для заправляння 50 другий паз (ел.14) 51 уступ 52 паз (ел. 1.2) 53 поверхня ковзання 54 внутрішня поверхня 55 ребро (ел. 2.9) 56.1; 56.2; 56.3 язичок 56.4; 56.5 язичок 57 лінія згину 58.1; 58.2; 58.3 вікно 58.4; 58.5 вікно 59 внутрішня поверхня 60 сідло 61 паз 62 паз 63 ділянка поверхні 64 постановочна поверхня 65 поверхня тиску 66 V-подібний паз 67 торцева поверхня (ел. 48.2) 68, 69 ділянка ніжки (ел. 2.7) 70 закруглення (ел. 12.2) 71 вільний кінець (ел. 48.3) 72 просвіт 73 зовнішня поверхня (ел. 55) 74 зовнішня поверхня (ел. 56) 75 внутрішня закраїна 76 ділянка 77 плече 78 ділянка поверхні 79 верхня бічна поверхня паза (ел. 52) 80, 81, 82 фаска 83 точка опори 84 потовщення a, b товщина с пряма d відстань α кут β кут γ кут 12 UA 114397 C2 5 10 δ1, δ2, δ3 кут ε кут λ кут ξ кут А вісь повороту L загальна довжина Q1; Q2; Q3; Q4 поперечний розріз Q5; Q6; Q7; Q8 поперечний розріз Q9; Q10; Q11; Q12 поперечний розріз Q13; Q14; Q15; Q16 поперечний розріз S; S1 зазор Т перпендикуляр X, Y стрілка 100 пристрій 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Будівельна панель (1.1, 1.2) з пристосуванням (100) для з'єднання щонайменше з однією подальшою аналогічною будівельною панеллю на основі (11), призначена для опускання до вже укладеної будівельної панелі, яка має розташовані одна навпроти одної першу і другу профільовані бічні поверхні (8.1, 8.2), на кожній з яких розташована стикова поверхня (7.1, 7.2), яка проходить перпендикулярно використовуваній поверхні (6) і, відповідно, базовій поверхні (26) будівельної панелі, причому стикова поверхня (7.1) першої бічної поверхні (8.1) переходить в перший паз (9), що проходить уздовж цієї бічної поверхні будівельної панелі (1.1), а за стикову поверхню (7.1) першої бічної поверхні (8.1) будівельної панелі (1.1) виступає консоль (14) замкового з'єднання, що переходить в направлену до використовуваної поверхні (6) закраїну (15), яка в свою чергу має внутрішню поверхню (17), що переходить в дно (35) консолі (14), і перший паз (9) має дно (10), зміщене назад відносно стикової поверхні (7.1) першої бічної поверхні (8.1), причому перший паз (9) має другу бічну поверхню (23), яка проходить похило, що виходить із дна (10) паза, яка в свою чергу примикає до дна (35) консолі (14) замкового з'єднання, подовжену, щонайменше частково гнучку, окрему з'єднувальну деталь (2.11; 2.12), щонайменше частково заглиблену в перший паз (9) будівельної панелі (1.1), яка в укладеному стані будівельної панелі (1.1, 1.2) взаємодіє з другою бічною поверхнею (8.2), розташованою навпроти будівельної панелі (1.2), причому з'єднувальна деталь (2.11; 2.12) має поперечний переріз (Q11; Q12) приблизно в формі жолоба і стінку (3), яка щонайменше частково має дугоподібну форму, що складається з базової частини (42) і плеча (43), стінка (3) має внутрішню поверхню (4) щонайменше частково в формі частини циліндра або частини еліпса, на одній кромці цієї внутрішньої поверхні, якщо дивитися в поперечному перерізі (Q11; Q12) з'єднувальної деталі, переходить в головку (5.3), а на іншій кромці переходить в ніжку (12.3; 12.4), ніжка (12.3; 12.4) має бічну поверхню (24), спрямовану назовні, звернену в установленому стані до внутрішньої поверхні (17) закраїни (15), і постановочну поверхню (27), що прилягає до бічної поверхні (24), головка (5) з'єднувальної деталі (2.11; 2.12) у встановленому стані з'єднувальної деталі орієнтована в напрямку використовуваної поверхні (6), плече (43), що прилягає до базової частини (42), яке переходить в головку (5.3), у встановленому стані з'єднувальної деталі, розташоване рухомо, так що при стикуванні будівельних панелей плече (43) разом з головкою (5.3) може повертатися в напрямку дна (10) паза, друга бічна поверхня (8.2) має елемент (20) замкового з'єднання, який при стикуванні двох будівельних панелей (1.1, 1.2) входить у внутрішню порожнину розташованої навпроти будівельної панелі, обмежену внутрішньою поверхнею (4) з'єднувальної деталі (2.11; 2.12), елемент (20) замкового з'єднання переходить в паз (37) будівельної панелі (1.2), відкритий в напрямку базової поверхні (26) основи, причому дно (35) консолі (14) замкового з'єднання і перший паз (9), а також внутрішня поверхня (17) закраїни (15) утворюють сідло (60) для розміщення з'єднувальної деталі (2.11; 2.12), причому 13 UA 114397 C2 5 10 15 20 25 30 35 40 45 головка (5.3) у встановленому в перший паз (9) стані з'єднувальної деталі (2.11; 2.12) щонайменше частково впирається в першу бічну поверхню (13) згаданого паза (9), причому ніжка (12.3; 12.4) з'єднувальної деталі (2.11; 2.12) своєю бічною поверхнею (24) і своєю постановочною поверхнею (27), а також базовою частиною (42) з'єднувальної деталі, повернутою до дна (35), щонайменше частково контактує зі згаданою внутрішньою поверхнею (17) закраїни і дном (35) консолі (14) замкового з'єднання до і після стикування двох будівельних панелей (1.1, 1.2), причому внутрішня поверхня (17) закраїни розташована під прямим або гострим кутом (α) до дна (35) консолі (14) замкового з'єднання або, відповідно, до базової поверхні (26) будівельної панелі (1.1), причому елемент (20) замкового з'єднання має щонайменше одну притискну поверхню (21.1), яка при з'єднанні двох будівельних панелей впирається в головку (5.3) так, що головка повертається в напрямку дна (10) паза, причому притискна поверхня (21.1, 21.2) розташована похило або перпендикулярно до використовуваної поверхні (6) будівельної панелі, і похила притискна поверхня (21.1) елемента (20) замкового з'єднання примикає до його закругленої поверхні (46), повернутої до базової поверхні (26), яка відрізняється тим, що з'єднувальна деталь (2.11; 2.12) в зоні (47) переходу своєї базової частини (42) до рухомого плеча (43) має щонайменше один частково пружно-еластичний деформований язичок (56.1; 56.2; 56.3; 56.4; 56.5), який виготовлений однією деталлю зі стінкою (3) з'єднувача (2.11; 2.12) зі збереженням відповідно вікна (58.1, 58.2, 58.3, 58.4, 58.5), і язичок (56.1; 56.2; 56.3; 56.4; 56.5) розташований похило відносно недеформованого згаданого плеча (43) і у встановленому стані з'єднувальна деталь контактує з похилою бічною поверхнею (23) першого паза (9). 2. Будівельна панель за п. 1, яка відрізняється тим, що постановочна поверхня (27) ніжки (12.3; 12.4) у встановленому стані з'єднувальної деталі (2.11, 2.12) контактує з усією плоскою ділянкою (78) поверхні дна (35), а між виконаним в дні (35) жолобом (36) і зовнішньою поверхнею (28) з'єднувальної деталі (2.16) залишається незначний зазор (S1). 3. Будівельна панель за п. 1, яка відрізняється тим, що закруглена поверхня (46) елемента (20) замкового з'єднання переходить в паз (37) через плоску поверхню (59), розташовану похило або перпендикулярно відносно використовуваної поверхні (6). 4. Будівельна панель за п. 1, яка відрізняється тим, що стикова поверхня (7.2) будівельної панелі (1.2), яка взаємодіє зі з'єднувальною деталлю (2.11; 2.12), переходить в елемент (20) замкового з'єднання через прямокутний або виконаний у формі трапеції паз (52), і головка (5.3) після заправляння елемента (20) замкового з'єднання в з'єднувальну деталь (2.11; 2.12) входить в паз (52). 5. Будівельна панель за п. 4, яка відрізняється тим, що паз (52) має бічну поверхню (79), що проходить плоскопаралельно або під гострим кутом () до використовуваної поверхні (6) будівельної панелі (1.2). 6. Будівельна панель за одним з пп. 1-5, яка відрізняється тим, що головка (5.3), якщо дивитися на поверхню (18) тиску головки, має форму смуги і звужується назовні в напрямку щонайменше одного торця з утворенням розташованих похило закраїн (49.1, 49.2) для заправляння. 7. Будівельна панель за одним з пп. 1-6, яка відрізняється тим, що ця будівельна панель на заводі-виготовнику забезпечена щонайменше однією щонайменше частково запресованою механізованим способом в сідло (60) консолі (14) замкового з'єднання і зафіксованою там з'єднувальною деталлю (2.11; 2.12) при збереженні рухливості плеча (43), підтримуючого головку (5.3). 14 UA 114397 C2 15 UA 114397 C2 16 UA 114397 C2 17 UA 114397 C2 18 UA 114397 C2 19 UA 114397 C2 20 UA 114397 C2 21 UA 114397 C2 22 UA 114397 C2 23 UA 114397 C2 24 UA 114397 C2 25 UA 114397 C2 26 UA 114397 C2 27 UA 114397 C2 28
