Будівельна панель з пристроєм для з’єднання щонайменше з однією іншою будівельною панеллю на основі

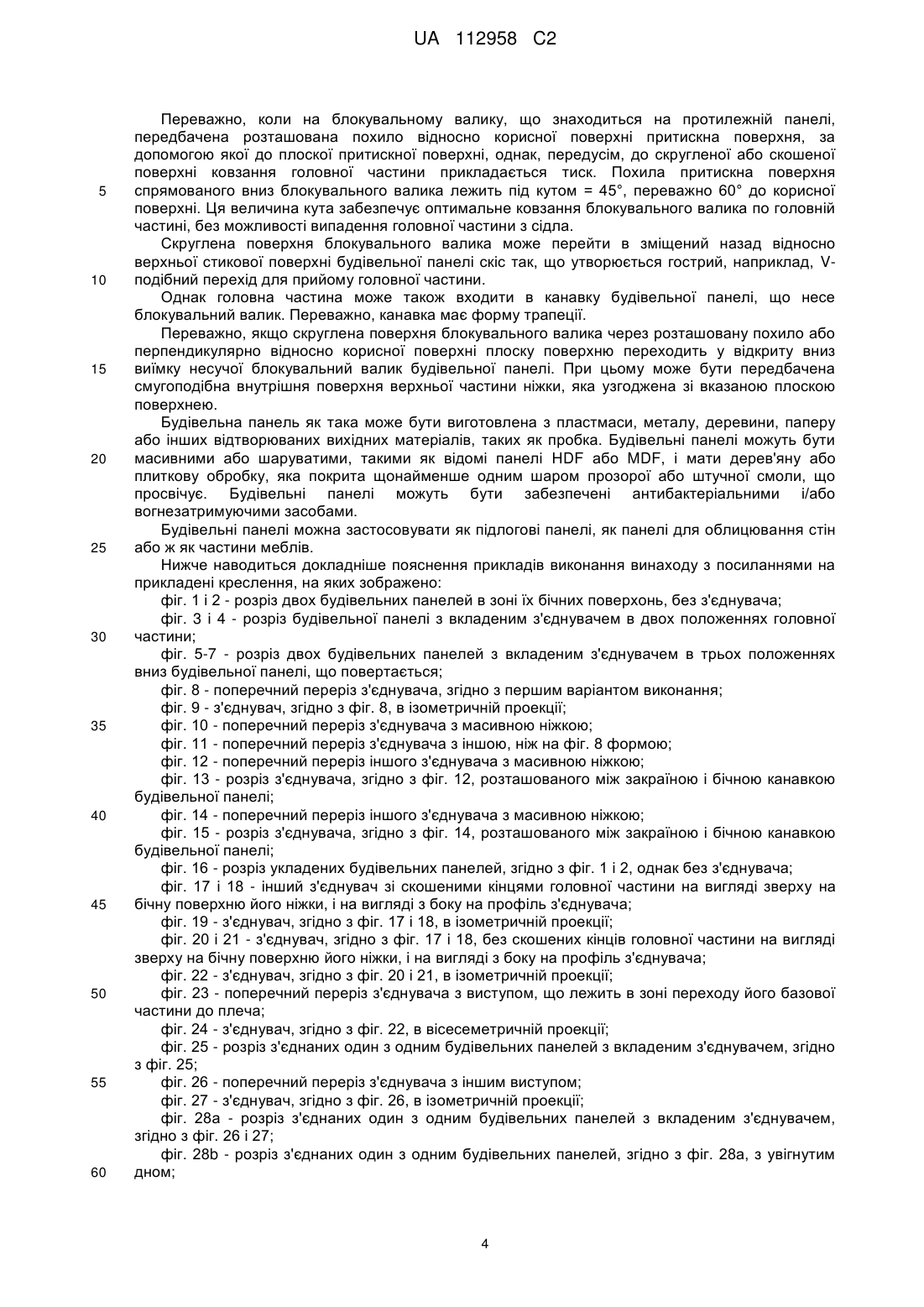

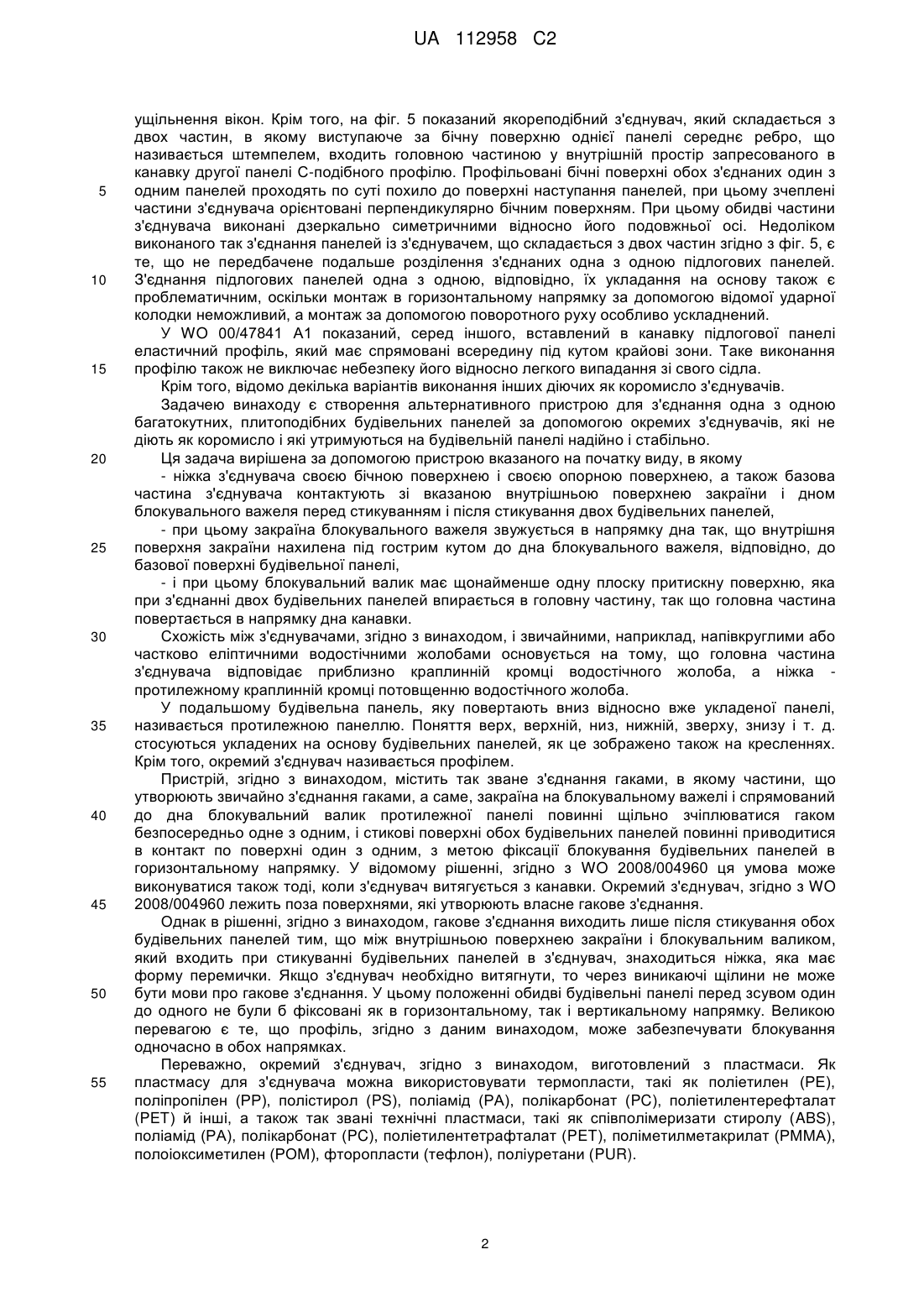

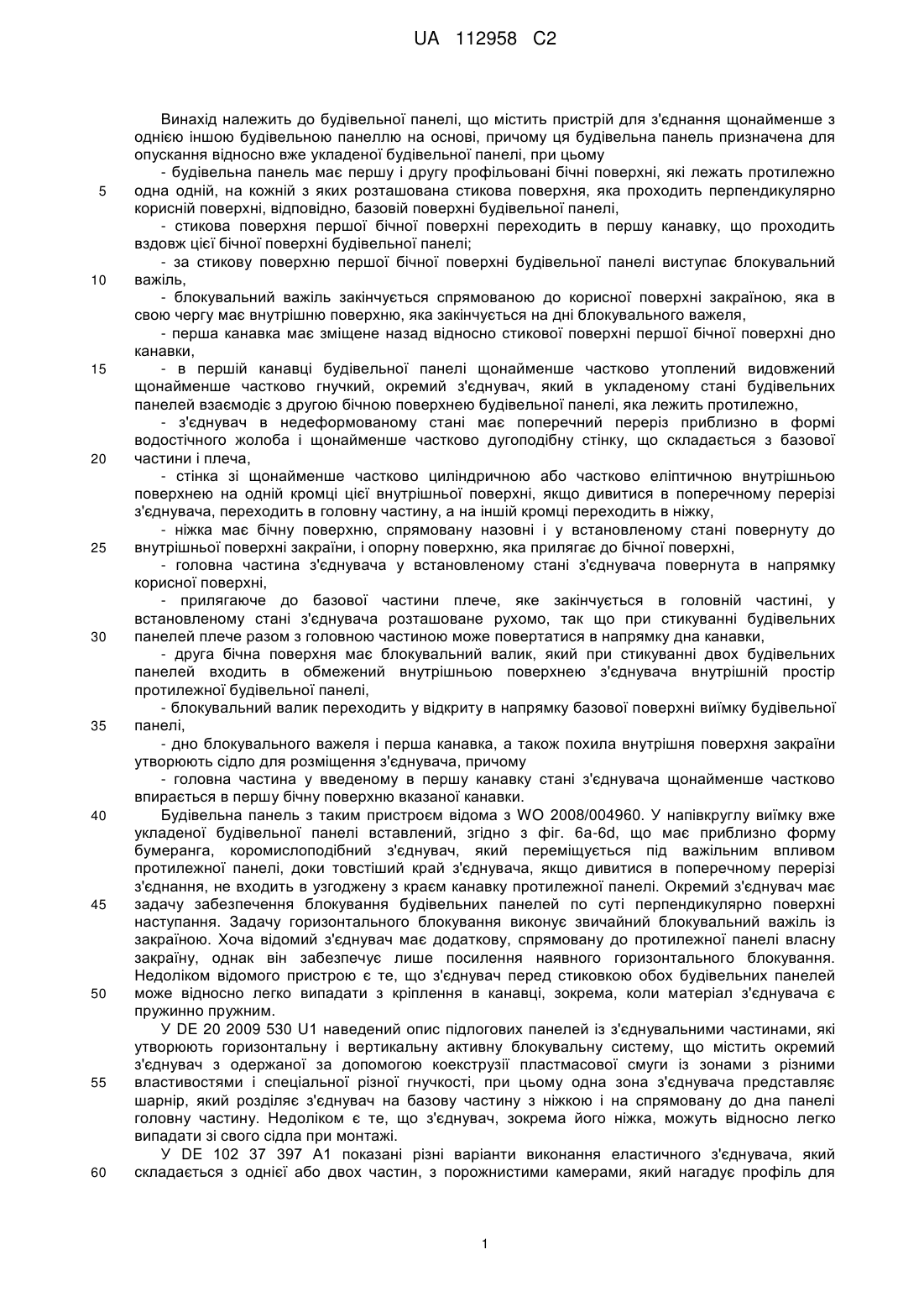

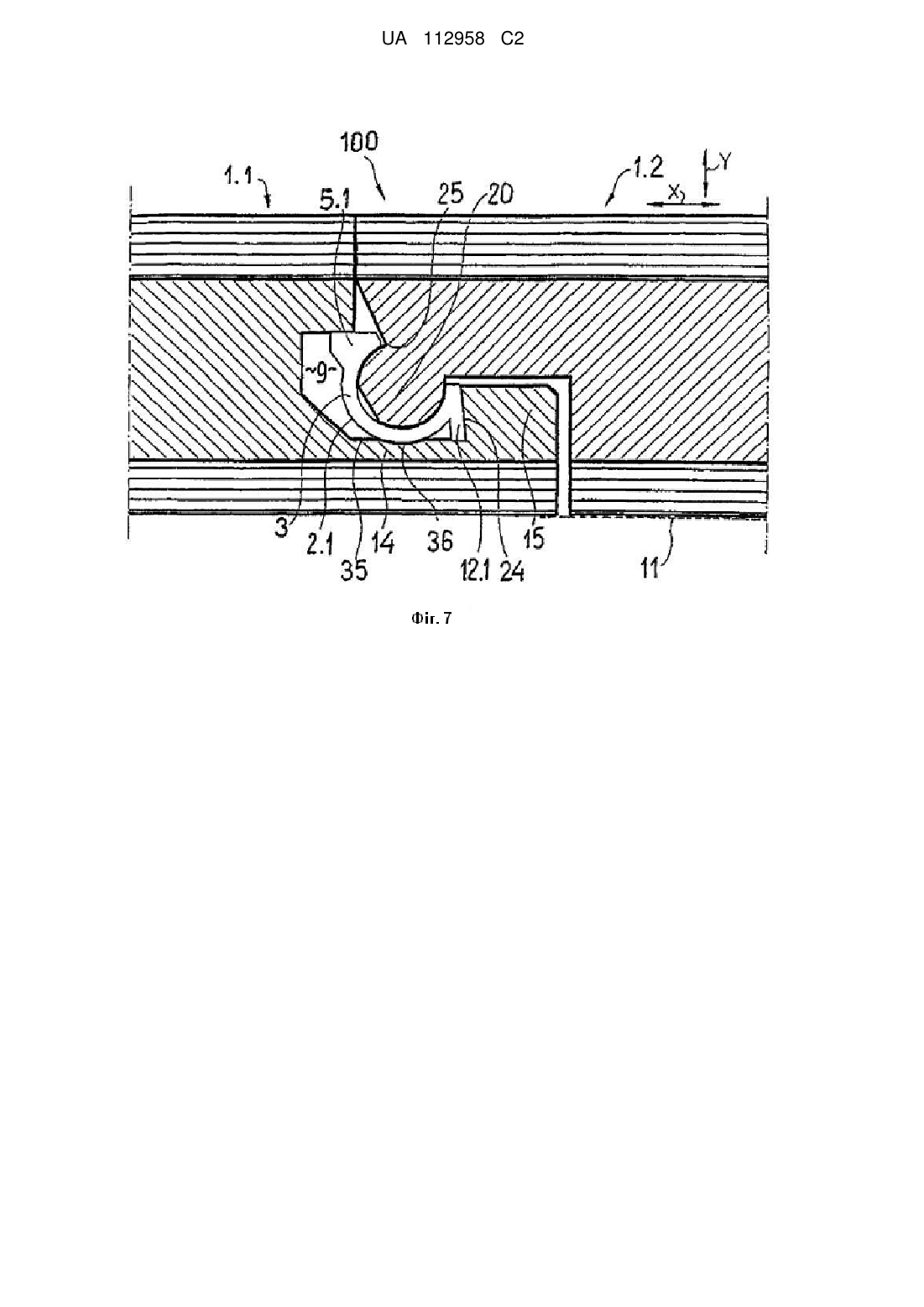

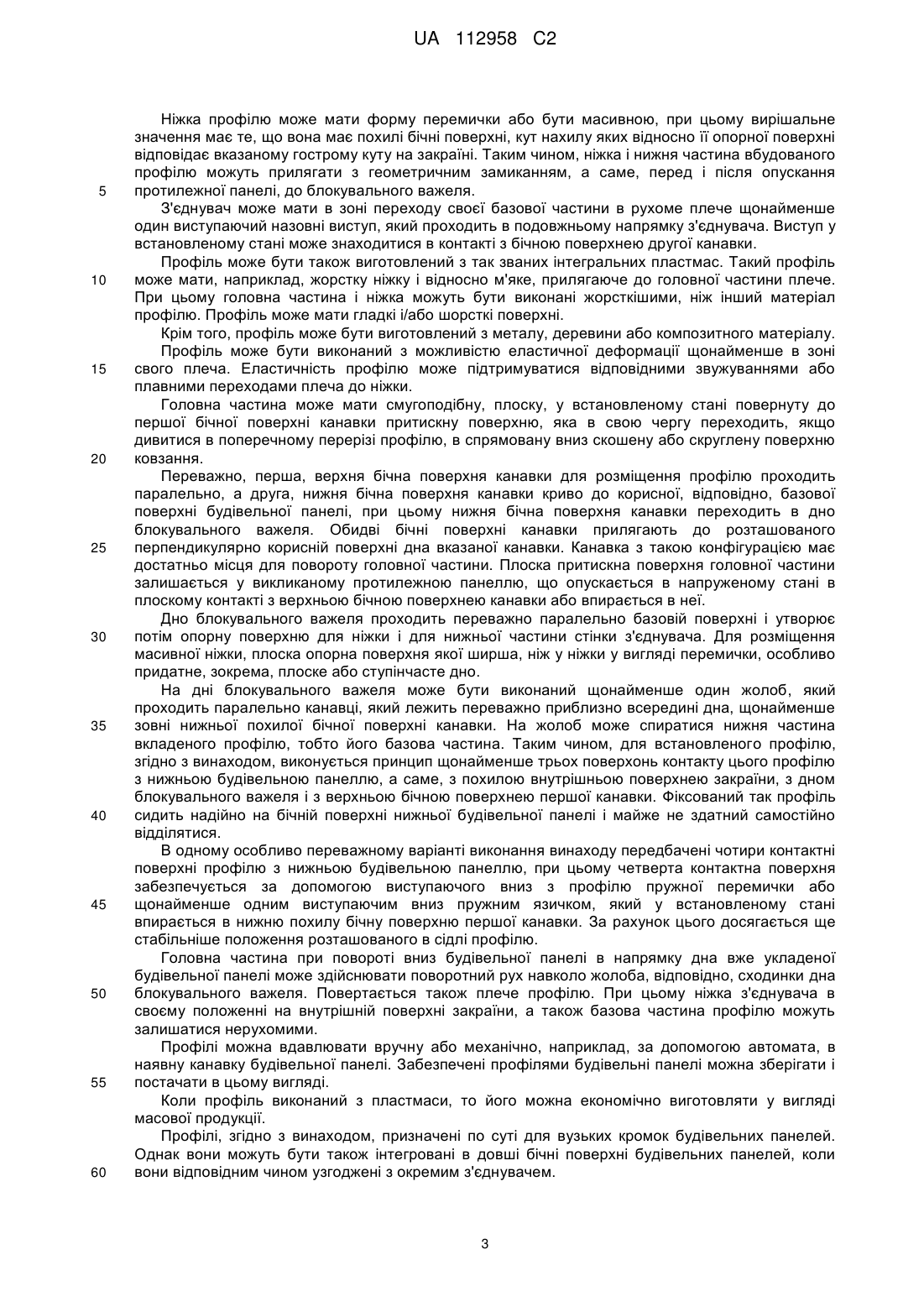

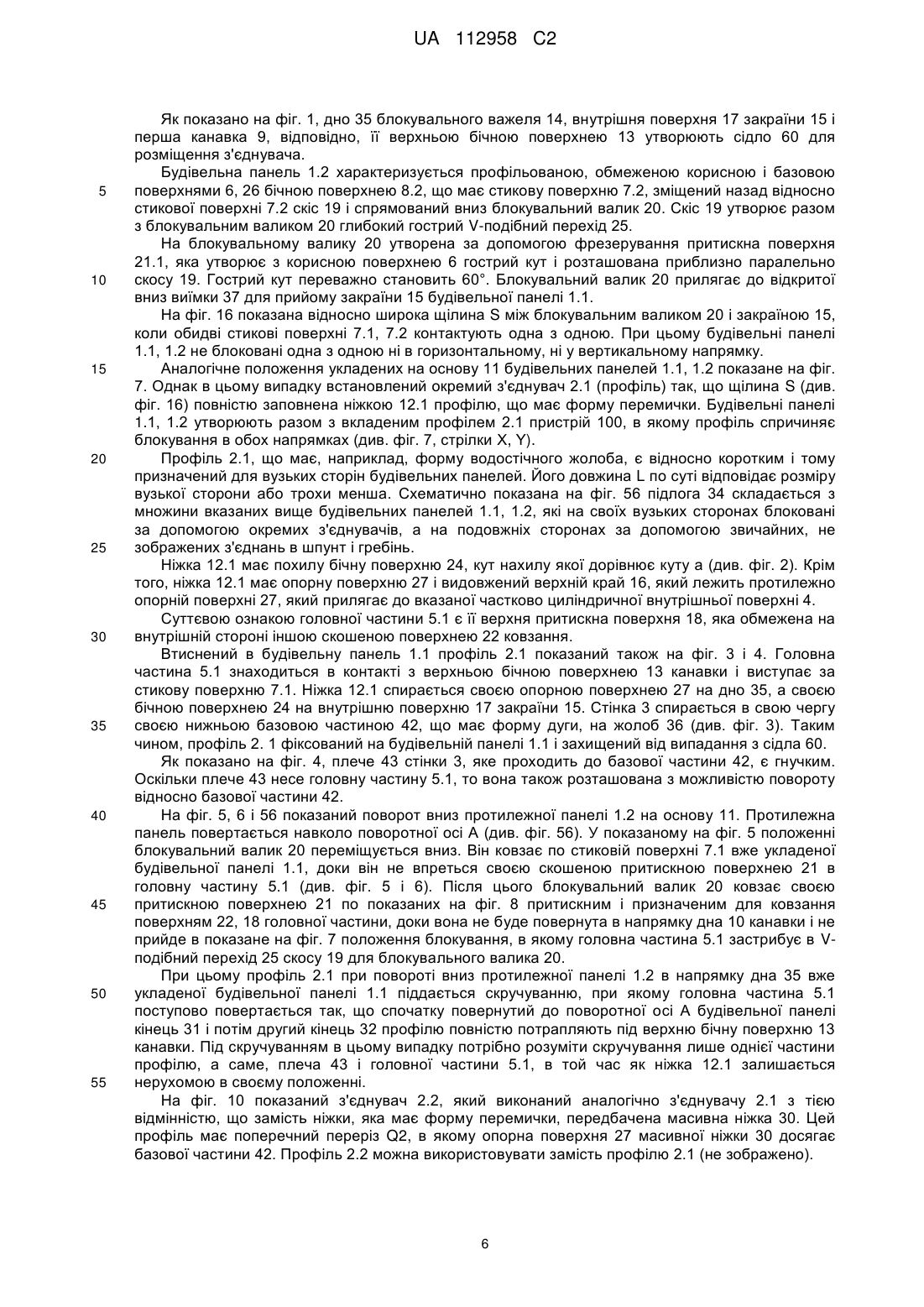

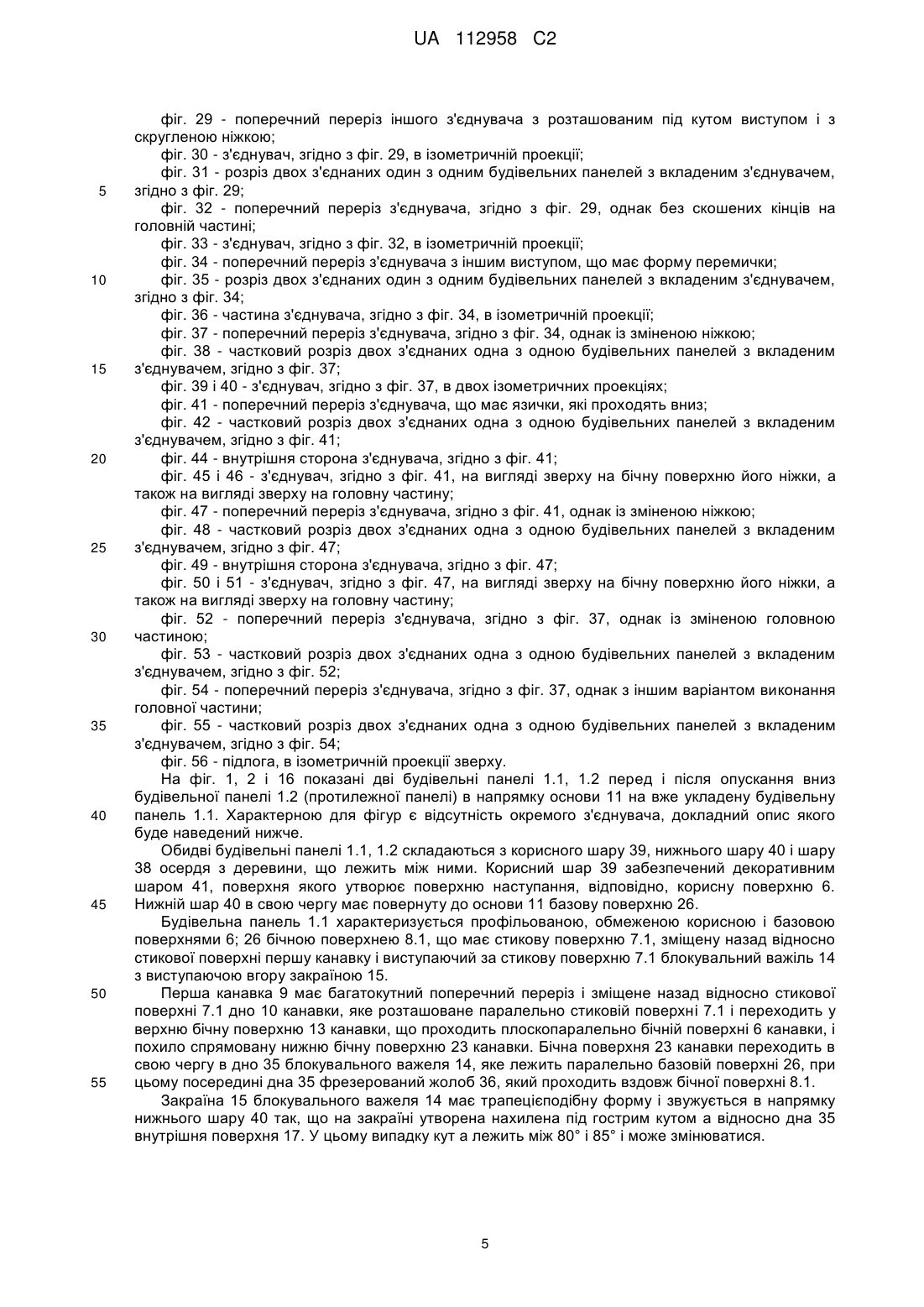

Реферат: Винахід належить до будівельної панелі, що містить пристрій (100) для з'єднання щонайменше зі ще однією аналогічною будівельною панеллю. Будівельна панель (1.1, 1.2) має першу і другу профільовані бічні поверхні, які лежать протилежно одна одній. За стикову поверхню першої бічної поверхні виступає блокувальний важіль (14), який закінчується трапецієподібною закраїною (15), яка звужується в напрямку нижньої поверхні (6). У першій канавці (9) будівельної панелі щонайменше частково утоплений гнучкий окремий з'єднувач (2.1), який в укладеному стані будівельних панелей (1.1, 1.2) взаємодіє з другою бічною поверхнею будівельної панелі (1.2), яка лежить протилежно. З'єднувач (2.1) має ніжку (12.1), головну частину (5.1) і стінку (3), яка складається з базової частини і плеча. Ніжка (12.1) своєю бічною поверхнею (24) і своєю опорною поверхнею, а також повернута до дна (35) базова частина з'єднувача контактують з внутрішньою поверхнею закраїни і дном блокувального важеля (14) перед стикуванням і після стикування двох будівельних панелей (1.1, 1.2). Розташований на другій профільованій бічній поверхні блокувальний валик (20) має щонайменше одну плоску притискну поверхню (21.1), яка при з'єднанні двох будівельних панелей впирається в головну частину (5.1), так що головна частина повертається в напрямку дна канавки (9). UA 112958 C2 (12) UA 112958 C2 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до будівельної панелі, що містить пристрій для з'єднання щонайменше з однією іншою будівельною панеллю на основі, причому ця будівельна панель призначена для опускання відносно вже укладеної будівельної панелі, при цьому - будівельна панель має першу і другу профільовані бічні поверхні, які лежать протилежно одна одній, на кожній з яких розташована стикова поверхня, яка проходить перпендикулярно корисній поверхні, відповідно, базовій поверхні будівельної панелі, - стикова поверхня першої бічної поверхні переходить в першу канавку, що проходить вздовж цієї бічної поверхні будівельної панелі; - за стикову поверхню першої бічної поверхні будівельної панелі виступає блокувальний важіль, - блокувальний важіль закінчується спрямованою до корисної поверхні закраїною, яка в свою чергу має внутрішню поверхню, яка закінчується на дні блокувального важеля, - перша канавка має зміщене назад відносно стикової поверхні першої бічної поверхні дно канавки, - в першій канавці будівельної панелі щонайменше частково утоплений видовжений щонайменше частково гнучкий, окремий з'єднувач, який в укладеному стані будівельних панелей взаємодіє з другою бічною поверхнею будівельної панелі, яка лежить протилежно, - з'єднувач в недеформованому стані має поперечний переріз приблизно в формі водостічного жолоба і щонайменше частково дугоподібну стінку, що складається з базової частини і плеча, - стінка зі щонайменше частково циліндричною або частково еліптичною внутрішньою поверхнею на одній кромці цієї внутрішньої поверхні, якщо дивитися в поперечному перерізі з'єднувача, переходить в головну частину, а на іншій кромці переходить в ніжку, - ніжка має бічну поверхню, спрямовану назовні і у встановленому стані повернуту до внутрішньої поверхні закраїни, і опорну поверхню, яка прилягає до бічної поверхні, - головна частина з'єднувача у встановленому стані з'єднувача повернута в напрямку корисної поверхні, - прилягаюче до базової частини плече, яке закінчується в головній частині, у встановленому стані з'єднувача розташоване рухомо, так що при стикуванні будівельних панелей плече разом з головною частиною може повертатися в напрямку дна канавки, - друга бічна поверхня має блокувальний валик, який при стикуванні двох будівельних панелей входить в обмежений внутрішньою поверхнею з'єднувача внутрішній простір протилежної будівельної панелі, - блокувальний валик переходить у відкриту в напрямку базової поверхні виїмку будівельної панелі, - дно блокувального важеля і перша канавка, а також похила внутрішня поверхня закраїни утворюють сідло для розміщення з'єднувача, причому - головна частина у введеному в першу канавку стані з'єднувача щонайменше частково впирається в першу бічну поверхню вказаної канавки. Будівельна панель з таким пристроєм відома з WO 2008/004960. У напівкруглу виїмку вже укладеної будівельної панелі вставлений, згідно з фіг. 6а-6d, що має приблизно форму бумеранга, коромислоподібний з'єднувач, який переміщується під важільним впливом протилежної панелі, доки товстіший край з'єднувача, якщо дивитися в поперечному перерізі з'єднання, не входить в узгоджену з краєм канавку протилежної панелі. Окремий з'єднувач має задачу забезпечення блокування будівельних панелей по суті перпендикулярно поверхні наступання. Задачу горизонтального блокування виконує звичайний блокувальний важіль із закраїною. Хоча відомий з'єднувач має додаткову, спрямовану до протилежної панелі власну закраїну, однак він забезпечує лише посилення наявного горизонтального блокування. Недоліком відомого пристрою є те, що з'єднувач перед стиковкою обох будівельних панелей може відносно легко випадати з кріплення в канавці, зокрема, коли матеріал з'єднувача є пружинно пружним. У DE 20 2009 530 U1 наведений опис підлогових панелей із з'єднувальними частинами, які утворюють горизонтальну і вертикальну активну блокувальну систему, що містить окремий з'єднувач з одержаної за допомогою коекструзії пластмасової смуги із зонами з різними властивостями і спеціальної різної гнучкості, при цьому одна зона з'єднувача представляє шарнір, який розділяє з'єднувач на базову частину з ніжкою і на спрямовану до дна панелі головну частину. Недоліком є те, що з'єднувач, зокрема його ніжка, можуть відносно легко випадати зі свого сідла при монтажі. У DE 102 37 397 А1 показані різні варіанти виконання еластичного з'єднувача, який складається з однієї або двох частин, з порожнистими камерами, який нагадує профіль для 1 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 ущільнення вікон. Крім того, на фіг. 5 показаний якореподібний з'єднувач, який складається з двох частин, в якому виступаюче за бічну поверхню однієї панелі середнє ребро, що називається штемпелем, входить головною частиною у внутрішній простір запресованого в канавку другої панелі С-подібного профілю. Профільовані бічні поверхні обох з'єднаних один з одним панелей проходять по суті похило до поверхні наступання панелей, при цьому зчеплені частини з'єднувача орієнтовані перпендикулярно бічним поверхням. При цьому обидві частини з'єднувача виконані дзеркально симетричними відносно його подовжньої осі. Недоліком виконаного так з'єднання панелей із з'єднувачем, що складається з двох частин згідно з фіг. 5, є те, що не передбачене подальше розділення з'єднаних одна з одною підлогових панелей. З'єднання підлогових панелей одна з одною, відповідно, їх укладання на основу також є проблематичним, оскільки монтаж в горизонтальному напрямку за допомогою відомої ударної колодки неможливий, а монтаж за допомогою поворотного руху особливо ускладнений. У WO 00/47841 А1 показаний, серед іншого, вставлений в канавку підлогової панелі еластичний профіль, який має спрямовані всередину під кутом крайові зони. Таке виконання профілю також не виключає небезпеку його відносно легкого випадання зі свого сідла. Крім того, відомо декілька варіантів виконання інших діючих як коромисло з'єднувачів. Задачею винаходу є створення альтернативного пристрою для з'єднання одна з одною багатокутних, плитоподібних будівельних панелей за допомогою окремих з'єднувачів, які не діють як коромисло і які утримуються на будівельній панелі надійно і стабільно. Ця задача вирішена за допомогою пристрою вказаного на початку виду, в якому - ніжка з'єднувача своєю бічною поверхнею і своєю опорною поверхнею, а також базова частина з'єднувача контактують зі вказаною внутрішньою поверхнею закраїни і дном блокувального важеля перед стикуванням і після стикування двох будівельних панелей, - при цьому закраїна блокувального важеля звужується в напрямку дна так, що внутрішня поверхня закраїни нахилена під гострим кутом до дна блокувального важеля, відповідно, до базової поверхні будівельної панелі, - і при цьому блокувальний валик має щонайменше одну плоску притискну поверхню, яка при з'єднанні двох будівельних панелей впирається в головну частину, так що головна частина повертається в напрямку дна канавки. Схожість між з'єднувачами, згідно з винаходом, і звичайними, наприклад, напівкруглими або частково еліптичними водостічними жолобами основується на тому, що головна частина з'єднувача відповідає приблизно краплинній кромці водостічного жолоба, а ніжка протилежному краплинній кромці потовщенню водостічного жолоба. У подальшому будівельна панель, яку повертають вниз відносно вже укладеної панелі, називається протилежною панеллю. Поняття верх, верхній, низ, нижній, зверху, знизу і т. д. стосуються укладених на основу будівельних панелей, як це зображено також на кресленнях. Крім того, окремий з'єднувач називається профілем. Пристрій, згідно з винаходом, містить так зване з'єднання гаками, в якому частини, що утворюють звичайно з'єднання гаками, а саме, закраїна на блокувальному важелі і спрямований до дна блокувальний валик протилежної панелі повинні щільно зчіплюватися гаком безпосередньо одне з одним, і стикові поверхні обох будівельних панелей повинні приводитися в контакт по поверхні один з одним, з метою фіксації блокування будівельних панелей в горизонтальному напрямку. У відомому рішенні, згідно з WO 2008/004960 ця умова може виконуватися також тоді, коли з'єднувач витягується з канавки. Окремий з'єднувач, згідно з WO 2008/004960 лежить поза поверхнями, які утворюють власне гакове з'єднання. Однак в рішенні, згідно з винаходом, гакове з'єднання виходить лише після стикування обох будівельних панелей тим, що між внутрішньою поверхнею закраїни і блокувальним валиком, який входить при стикуванні будівельних панелей в з'єднувач, знаходиться ніжка, яка має форму перемички. Якщо з'єднувач необхідно витягнути, то через виникаючі щілини не може бути мови про гакове з'єднання. У цьому положенні обидві будівельні панелі перед зсувом один до одного не були б фіксовані як в горизонтальному, так і вертикальному напрямку. Великою перевагою є те, що профіль, згідно з даним винаходом, може забезпечувати блокування одночасно в обох напрямках. Переважно, окремий з'єднувач, згідно з винаходом, виготовлений з пластмаси. Як пластмасу для з'єднувача можна використовувати термопласти, такі як поліетилен (РЕ), поліпропілен (РР), полістирол (PS), поліамід (РА), полікарбонат (PC), поліетилентерефталат (PET) й інші, а також так звані технічні пластмаси, такі як співполімеризати стиролу (ABS), поліамід (РА), полікарбонат (PC), поліетилентетрафталат (PET), поліметилметакрилат (РММА), полоіоксиметилен (РОМ), фторопласти (тефлон), поліуретани (PUR). 2 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ніжка профілю може мати форму перемички або бути масивною, при цьому вирішальне значення має те, що вона має похилі бічні поверхні, кут нахилу яких відносно її опорної поверхні відповідає вказаному гострому куту на закраїні. Таким чином, ніжка і нижня частина вбудованого профілю можуть прилягати з геометричним замиканням, а саме, перед і після опускання протилежної панелі, до блокувального важеля. З'єднувач може мати в зоні переходу своєї базової частини в рухоме плече щонайменше один виступаючий назовні виступ, який проходить в подовжньому напрямку з'єднувача. Виступ у встановленому стані може знаходитися в контакті з бічною поверхнею другої канавки. Профіль може бути також виготовлений з так званих інтегральних пластмас. Такий профіль може мати, наприклад, жорстку ніжку і відносно м'яке, прилягаюче до головної частини плече. При цьому головна частина і ніжка можуть бути виконані жорсткішими, ніж інший матеріал профілю. Профіль може мати гладкі і/або шорсткі поверхні. Крім того, профіль може бути виготовлений з металу, деревини або композитного матеріалу. Профіль може бути виконаний з можливістю еластичної деформації щонайменше в зоні свого плеча. Еластичність профілю може підтримуватися відповідними звужуваннями або плавними переходами плеча до ніжки. Головна частина може мати смугоподібну, плоску, у встановленому стані повернуту до першої бічної поверхні канавки притискну поверхню, яка в свою чергу переходить, якщо дивитися в поперечному перерізі профілю, в спрямовану вниз скошену або скруглену поверхню ковзання. Переважно, перша, верхня бічна поверхня канавки для розміщення профілю проходить паралельно, а друга, нижня бічна поверхня канавки криво до корисної, відповідно, базової поверхні будівельної панелі, при цьому нижня бічна поверхня канавки переходить в дно блокувального важеля. Обидві бічні поверхні канавки прилягають до розташованого перпендикулярно корисній поверхні дна вказаної канавки. Канавка з такою конфігурацією має достатньо місця для повороту головної частини. Плоска притискна поверхня головної частини залишається у викликаному протилежною панеллю, що опускається в напруженому стані в плоскому контакті з верхньою бічною поверхнею канавки або впирається в неї. Дно блокувального важеля проходить переважно паралельно базовій поверхні і утворює потім опорну поверхню для ніжки і для нижньої частини стінки з'єднувача. Для розміщення масивної ніжки, плоска опорна поверхня якої ширша, ніж у ніжки у вигляді перемички, особливо придатне, зокрема, плоске або ступінчасте дно. На дні блокувального важеля може бути виконаний щонайменше один жолоб, який проходить паралельно канавці, який лежить переважно приблизно всередині дна, щонайменше зовні нижньої похилої бічної поверхні канавки. На жолоб може спиратися нижня частина вкладеного профілю, тобто його базова частина. Таким чином, для встановленого профілю, згідно з винаходом, виконується принцип щонайменше трьох поверхонь контакту цього профілю з нижньою будівельною панеллю, а саме, з похилою внутрішньою поверхнею закраїни, з дном блокувального важеля і з верхньою бічною поверхнею першої канавки. Фіксований так профіль сидить надійно на бічній поверхні нижньої будівельної панелі і майже не здатний самостійно відділятися. В одному особливо переважному варіанті виконання винаходу передбачені чотири контактні поверхні профілю з нижньою будівельною панеллю, при цьому четверта контактна поверхня забезпечується за допомогою виступаючого вниз з профілю пружної перемички або щонайменше одним виступаючим вниз пружним язичком, який у встановленому стані впирається в нижню похилу бічну поверхню першої канавки. За рахунок цього досягається ще стабільніше положення розташованого в сідлі профілю. Головна частина при повороті вниз будівельної панелі в напрямку дна вже укладеної будівельної панелі може здійснювати поворотний рух навколо жолоба, відповідно, сходинки дна блокувального важеля. Повертається також плече профілю. При цьому ніжка з'єднувача в своєму положенні на внутрішній поверхні закраїни, а також базова частина профілю можуть залишатися нерухомими. Профілі можна вдавлювати вручну або механічно, наприклад, за допомогою автомата, в наявну канавку будівельної панелі. Забезпечені профілями будівельні панелі можна зберігати і постачати в цьому вигляді. Коли профіль виконаний з пластмаси, то його можна економічно виготовляти у вигляді масової продукції. Профілі, згідно з винаходом, призначені по суті для вузьких кромок будівельних панелей. Однак вони можуть бути також інтегровані в довші бічні поверхні будівельних панелей, коли вони відповідним чином узгоджені з окремим з'єднувачем. 3 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, коли на блокувальному валику, що знаходиться на протилежній панелі, передбачена розташована похило відносно корисної поверхні притискна поверхня, за допомогою якої до плоскої притискної поверхні, однак, передусім, до скругленої або скошеної поверхні ковзання головної частини прикладається тиск. Похила притискна поверхня спрямованого вниз блокувального валика лежить під кутом = 45°, переважно 60° до корисної поверхні. Ця величина кута забезпечує оптимальне ковзання блокувального валика по головній частині, без можливості випадення головної частини з сідла. Скруглена поверхня блокувального валика може перейти в зміщений назад відносно верхньої стикової поверхні будівельної панелі скіс так, що утворюється гострий, наприклад, Vподібний перехід для прийому головної частини. Однак головна частина може також входити в канавку будівельної панелі, що несе блокувальний валик. Переважно, канавка має форму трапеції. Переважно, якщо скруглена поверхня блокувального валика через розташовану похило або перпендикулярно відносно корисної поверхні плоску поверхню переходить у відкриту вниз виїмку несучої блокувальний валик будівельної панелі. При цьому може бути передбачена смугоподібна внутрішня поверхня верхньої частини ніжки, яка узгоджена зі вказаною плоскою поверхнею. Будівельна панель як така може бути виготовлена з пластмаси, металу, деревини, паперу або інших відтворюваних вихідних матеріалів, таких як пробка. Будівельні панелі можуть бути масивними або шаруватими, такими як відомі панелі HDF або MDF, і мати дерев'яну або плиткову обробку, яка покрита щонайменше одним шаром прозорої або штучної смоли, що просвічує. Будівельні панелі можуть бути забезпечені антибактеріальними і/або вогнезатримуючими засобами. Будівельні панелі можна застосовувати як підлогові панелі, як панелі для облицювання стін або ж як частини меблів. Нижче наводиться докладніше пояснення прикладів виконання винаходу з посиланнями на прикладені креслення, на яких зображено: фіг. 1 і 2 - розріз двох будівельних панелей в зоні їх бічних поверхонь, без з'єднувача; фіг. 3 і 4 - розріз будівельної панелі з вкладеним з'єднувачем в двох положеннях головної частини; фіг. 5-7 - розріз двох будівельних панелей з вкладеним з'єднувачем в трьох положеннях вниз будівельної панелі, що повертається; фіг. 8 - поперечний переріз з'єднувача, згідно з першим варіантом виконання; фіг. 9 - з'єднувач, згідно з фіг. 8, в ізометричній проекції; фіг. 10 - поперечний переріз з'єднувача з масивною ніжкою; фіг. 11 - поперечний переріз з'єднувача з іншою, ніж на фіг. 8 формою; фіг. 12 - поперечний переріз іншого з'єднувача з масивною ніжкою; фіг. 13 - розріз з'єднувача, згідно з фіг. 12, розташованого між закраїною і бічною канавкою будівельної панелі; фіг. 14 - поперечний переріз іншого з'єднувача з масивною ніжкою; фіг. 15 - розріз з'єднувача, згідно з фіг. 14, розташованого між закраїною і бічною канавкою будівельної панелі; фіг. 16 - розріз укладених будівельних панелей, згідно з фіг. 1 і 2, однак без з'єднувача; фіг. 17 і 18 - інший з'єднувач зі скошеними кінцями головної частини на вигляді зверху на бічну поверхню його ніжки, і на вигляді з боку на профіль з'єднувача; фіг. 19 - з'єднувач, згідно з фіг. 17 і 18, в ізометричній проекції; фіг. 20 і 21 - з'єднувач, згідно з фіг. 17 і 18, без скошених кінців головної частини на вигляді зверху на бічну поверхню його ніжки, і на вигляді з боку на профіль з'єднувача; фіг. 22 - з'єднувач, згідно з фіг. 20 і 21, в ізометричній проекції; фіг. 23 - поперечний переріз з'єднувача з виступом, що лежить в зоні переходу його базової частини до плеча; фіг. 24 - з'єднувач, згідно з фіг. 22, в вісесеметричній проекції; фіг. 25 - розріз з'єднаних один з одним будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 25; фіг. 26 - поперечний переріз з'єднувача з іншим виступом; фіг. 27 - з'єднувач, згідно з фіг. 26, в ізометричній проекції; фіг. 28а - розріз з'єднаних один з одним будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 26 і 27; фіг. 28b - розріз з'єднаних один з одним будівельних панелей, згідно з фіг. 28а, з увігнутим дном; 4 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 29 - поперечний переріз іншого з'єднувача з розташованим під кутом виступом і з скругленою ніжкою; фіг. 30 - з'єднувач, згідно з фіг. 29, в ізометричній проекції; фіг. 31 - розріз двох з'єднаних один з одним будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 29; фіг. 32 - поперечний переріз з'єднувача, згідно з фіг. 29, однак без скошених кінців на головній частині; фіг. 33 - з'єднувач, згідно з фіг. 32, в ізометричній проекції; фіг. 34 - поперечний переріз з'єднувача з іншим виступом, що має форму перемички; фіг. 35 - розріз двох з'єднаних один з одним будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 34; фіг. 36 - частина з'єднувача, згідно з фіг. 34, в ізометричній проекції; фіг. 37 - поперечний переріз з'єднувача, згідно з фіг. 34, однак із зміненою ніжкою; фіг. 38 - частковий розріз двох з'єднаних одна з одною будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 37; фіг. 39 і 40 - з'єднувач, згідно з фіг. 37, в двох ізометричних проекціях; фіг. 41 - поперечний переріз з'єднувача, що має язички, які проходять вниз; фіг. 42 - частковий розріз двох з'єднаних одна з одною будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 41; фіг. 44 - внутрішня сторона з'єднувача, згідно з фіг. 41; фіг. 45 і 46 - з'єднувач, згідно з фіг. 41, на вигляді зверху на бічну поверхню його ніжки, а також на вигляді зверху на головну частину; фіг. 47 - поперечний переріз з'єднувача, згідно з фіг. 41, однак із зміненою ніжкою; фіг. 48 - частковий розріз двох з'єднаних одна з одною будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 47; фіг. 49 - внутрішня сторона з'єднувача, згідно з фіг. 47; фіг. 50 і 51 - з'єднувач, згідно з фіг. 47, на вигляді зверху на бічну поверхню його ніжки, а також на вигляді зверху на головну частину; фіг. 52 - поперечний переріз з'єднувача, згідно з фіг. 37, однак із зміненою головною частиною; фіг. 53 - частковий розріз двох з'єднаних одна з одною будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 52; фіг. 54 - поперечний переріз з'єднувача, згідно з фіг. 37, однак з іншим варіантом виконання головної частини; фіг. 55 - частковий розріз двох з'єднаних одна з одною будівельних панелей з вкладеним з'єднувачем, згідно з фіг. 54; фіг. 56 - підлога, в ізометричній проекції зверху. На фіг. 1, 2 і 16 показані дві будівельні панелі 1.1, 1.2 перед і після опускання вниз будівельної панелі 1.2 (протилежної панелі) в напрямку основи 11 на вже укладену будівельну панель 1.1. Характерною для фігур є відсутність окремого з'єднувача, докладний опис якого буде наведений нижче. Обидві будівельні панелі 1.1, 1.2 складаються з корисного шару 39, нижнього шару 40 і шару 38 осердя з деревини, що лежить між ними. Корисний шар 39 забезпечений декоративним шаром 41, поверхня якого утворює поверхню наступання, відповідно, корисну поверхню 6. Нижній шар 40 в свою чергу має повернуту до основи 11 базову поверхню 26. Будівельна панель 1.1 характеризується профільованою, обмеженою корисною і базовою поверхнями 6; 26 бічною поверхнею 8.1, що має стикову поверхню 7.1, зміщену назад відносно стикової поверхні першу канавку і виступаючий за стикову поверхню 7.1 блокувальний важіль 14 з виступаючою вгору закраїною 15. Перша канавка 9 має багатокутний поперечний переріз і зміщене назад відносно стикової поверхні 7.1 дно 10 канавки, яке розташоване паралельно стиковій поверхні 7.1 і переходить у верхню бічну поверхню 13 канавки, що проходить плоскопаралельно бічній поверхні 6 канавки, і похило спрямовану нижню бічну поверхню 23 канавки. Бічна поверхня 23 канавки переходить в свою чергу в дно 35 блокувального важеля 14, яке лежить паралельно базовій поверхні 26, при цьому посередині дна 35 фрезерований жолоб 36, який проходить вздовж бічної поверхні 8.1. Закраїна 15 блокувального важеля 14 має трапецієподібну форму і звужується в напрямку нижнього шару 40 так, що на закраїні утворена нахилена під гострим кутом а відносно дна 35 внутрішня поверхня 17. У цьому випадку кут а лежить між 80° і 85° і може змінюватися. 5 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 Як показано на фіг. 1, дно 35 блокувального важеля 14, внутрішня поверхня 17 закраїни 15 і перша канавка 9, відповідно, її верхньою бічною поверхнею 13 утворюють сідло 60 для розміщення з'єднувача. Будівельна панель 1.2 характеризується профільованою, обмеженою корисною і базовою поверхнями 6, 26 бічною поверхнею 8.2, що має стикову поверхню 7.2, зміщений назад відносно стикової поверхні 7.2 скіс 19 і спрямований вниз блокувальний валик 20. Скіс 19 утворює разом з блокувальним валиком 20 глибокий гострий V-подібний перехід 25. На блокувальному валику 20 утворена за допомогою фрезерування притискна поверхня 21.1, яка утворює з корисною поверхнею 6 гострий кут і розташована приблизно паралельно скосу 19. Гострий кут переважно становить 60°. Блокувальний валик 20 прилягає до відкритої вниз виїмки 37 для прийому закраїни 15 будівельної панелі 1.1. На фіг. 16 показана відносно широка щілина S між блокувальним валиком 20 і закраїною 15, коли обидві стикові поверхні 7.1, 7.2 контактують одна з одною. При цьому будівельні панелі 1.1, 1.2 не блоковані одна з одною ні в горизонтальному, ні у вертикальному напрямку. Аналогічне положення укладених на основу 11 будівельних панелей 1.1, 1.2 показане на фіг. 7. Однак в цьому випадку встановлений окремий з'єднувач 2.1 (профіль) так, що щілина S (див. фіг. 16) повністю заповнена ніжкою 12.1 профілю, що має форму перемички. Будівельні панелі 1.1, 1.2 утворюють разом з вкладеним профілем 2.1 пристрій 100, в якому профіль спричиняє блокування в обох напрямках (див. фіг. 7, стрілки Χ, Υ). Профіль 2.1, що має, наприклад, форму водостічного жолоба, є відносно коротким і тому призначений для вузьких сторін будівельних панелей. Його довжина L по суті відповідає розміру вузької сторони або трохи менша. Схематично показана на фіг. 56 підлога 34 складається з множини вказаних вище будівельних панелей 1.1, 1.2, які на своїх вузьких сторонах блоковані за допомогою окремих з'єднувачів, а на подовжніх сторонах за допомогою звичайних, не зображених з'єднань в шпунт і гребінь. Ніжка 12.1 має похилу бічну поверхню 24, кут нахилу якої дорівнює куту а (див. фіг. 2). Крім того, ніжка 12.1 має опорну поверхню 27 і видовжений верхній край 16, який лежить протилежно опорній поверхні 27, який прилягає до вказаної частково циліндричної внутрішньої поверхні 4. Суттєвою ознакою головної частини 5.1 є її верхня притискна поверхня 18, яка обмежена на внутрішній стороні іншою скошеною поверхнею 22 ковзання. Втиснений в будівельну панель 1.1 профіль 2.1 показаний також на фіг. 3 і 4. Головна частина 5.1 знаходиться в контакті з верхньою бічною поверхнею 13 канавки і виступає за стикову поверхню 7.1. Ніжка 12.1 спирається своєю опорною поверхнею 27 на дно 35, а своєю бічною поверхнею 24 на внутрішню поверхню 17 закраїни 15. Стінка 3 спирається в свою чергу своєю нижньою базовою частиною 42, що має форму дуги, на жолоб 36 (див. фіг. 3). Таким чином, профіль 2. 1 фіксований на будівельній панелі 1.1 і захищений від випадання з сідла 60. Як показано на фіг. 4, плече 43 стінки 3, яке проходить до базової частини 42, є гнучким. Оскільки плече 43 несе головну частину 5.1, то вона також розташована з можливістю повороту відносно базової частини 42. На фіг. 5, 6 і 56 показаний поворот вниз протилежної панелі 1.2 на основу 11. Протилежна панель повертається навколо поворотної осі А (див. фіг. 56). У показаному на фіг. 5 положенні блокувальний валик 20 переміщується вниз. Він ковзає по стиковій поверхні 7.1 вже укладеної будівельної панелі 1.1, доки він не впреться своєю скошеною притискною поверхнею 21 в головну частину 5.1 (див. фіг. 5 і 6). Після цього блокувальний валик 20 ковзає своєю притискною поверхнею 21 по показаних на фіг. 8 притискним і призначеним для ковзання поверхням 22, 18 головної частини, доки вона не буде повернута в напрямку дна 10 канавки і не прийде в показане на фіг. 7 положення блокування, в якому головна частина 5.1 застрибує в Vподібний перехід 25 скосу 19 для блокувального валика 20. При цьому профіль 2.1 при повороті вниз протилежної панелі 1.2 в напрямку дна 35 вже укладеної будівельної панелі 1.1 піддається скручуванню, при якому головна частина 5.1 поступово повертається так, що спочатку повернутий до поворотної осі А будівельної панелі кінець 31 і потім другий кінець 32 профілю повністю потрапляють під верхню бічну поверхню 13 канавки. Під скручуванням в цьому випадку потрібно розуміти скручування лише однієї частини профілю, а саме, плеча 43 і головної частини 5.1, в той час як ніжка 12.1 залишається нерухомою в своєму положенні. На фіг. 10 показаний з'єднувач 2.2, який виконаний аналогічно з'єднувачу 2.1 з тією відмінністю, що замість ніжки, яка має форму перемички, передбачена масивна ніжка 30. Цей профіль має поперечний переріз Q2, в якому опорна поверхня 27 масивної ніжки 30 досягає базової частини 42. Профіль 2.2 можна використовувати замість профілю 2.1 (не зображено). 6 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інший аналогічний варіант виконання профілю (позначеного позицією 2.3) має показаний на фіг. 11 поперечний переріз Q3. Стінка 3 має на своєму середньому сегменті, тобто на своїй базовій частині 42, плоску нижню поверхню 29. Не зображене дно блокувального важеля 14 має узгоджену поверхню (не зображена) для профілю 2.3. На фіг. 12 показаний поперечний переріз Q4 іншого профілю 2.4, в якому до масивної ніжки 30 через нижню базову частину 42 профілю прилягає дугоподібне поворотне плече 43 так, що нижня плоска опорна поверхня 27 досягає вказаного плеча 43. Як показано на фіг. 13, профіль 2.4 своєю опорною поверхнею 27 лежить на також плоскому дні 35 блокувального важеля 14. Ширина дна 35 дорівнює ширині опорної поверхні 27. Таким чином, забезпечується можливість повороту плеча 43 навколо перехідної зони 45 профілю, яка відповідає переходу дна 35 в косу бічну поверхню 23 канавки. На фіг. 14 показаний поперечний переріз Q5 іншого профілю 2.5, який майже ідентичний профілю 2.4. Однак профіль 2.5 в своїй зоні 45 переходу до плеча 43 виконаний ступінчастим. Базова частина 42 профілю 2.5 має плоску нижню зовнішню поверхню 44, яка проходить між бічною поверхнею 24 закраїни 15 і сходинкою 51 стінки 3. Сходинка 51 на профілі 2.5 узгоджена з відносно низькою бічною поверхнею 33.1 виконаною на дні блокувального важеля 14 канавки 61 (див. фіг. 15). Введений в канавку 61 з'єднувач 2.5 впирається своєю головною частиною 5.1 у верхню бічну поверхню 13 першої канавки 9. Таким чином, з'єднувач 2.5 фіксований в сідлі будівельної панелі 1.1 при збереженні необхідної рухливості його несучого головну частину 5.1 плеча 43. На фіг. 18 показаний інший поперечний переріз Q15 профілю 2.15, який представляє вдосконалений показаний на фіг. 8 профіль 2.8. Частково циліндрична внутрішня поверхня 4 профілю 2.15 переходить, починаючи від верхнього краю 1.6 ніжки 12.1, в плоску ділянку 63 поверхні, яка досягає головної частини 5.1. Як показано на фіг. 17 і 19, головна частина 5.1 на обох кінцях 31, 32 профілю 2.7 скошена, при цьому виходить кромка 49.1, 49.2 введення. Профіль 2.15 показаний також на фіг. 20, 21 і 22. Розташована на головній частині 5.1 вільна внутрішня кромка 75 проходить прямолінійно по всій довжині L з'єднувача і не має кромок введення. В іншому профіль ідентичний з показаним на фіг. 17-19 профілем. На фіг. 23 показаний поперечний переріз Q6 іншого профілю 2.6. Приблизно частково циліндрична внутрішня поверхня 4 профілю 2.6 переходить, з одного боку, в плоску смугоподібну внутрішню поверхню 54 у видовженому краї 16 ніжки 12.4 і, з іншого боку, в плоску ділянку 63 поверхні, що доходить до головної частини 5.2. Ніжка 12.4 має два розміри товщини: товщину а у верхній крайовій зоні і меншу товщину b в нижній зоні, що закінчується опорною поверхнею 27. Головна частина 5.2 має вказану притискну поверхню 18 і поверхню 22 ковзання, однак забезпечена на обох кінцях 31, 32 профілю скошеними кромками 49.1, 49.2 введення (див. фіг. 24). Крім того, в поперечному перерізі Q6 верхня плоска притискна поверхня 18 переходить через злегка нахилену вниз ділянку 76 в поверхню 22 ковзання. Крім того, профіль 2.6 має виступаючий назовні виступ 48.1, що проходить в подовжньому напрямку профілю, виконаний у вигляді потовщення, який знаходиться в зоні 49 переходу базової частини 42 в рухоме плече 43. Як показано на фіг. 25, виступ 48. 1 у введеному положенні знаходиться в контакті з дном 35 блокувального важеля 14 і з розташованою перпендикулярно дну 35, відносно низькою бічною поверхнею 33.2 канавки 62. Канавка 62 задана за допомогою вказаної бічної поверхні 33.2 канавки, внутрішньої поверхні 17 закраїни 15 і дна 35 з жолобом 36. Блокувальний валик 20 (див. фіг. 25) обмежений скошеною притискною поверхнею 21.1, що прилягає до притискної поверхні 21.1, розташованої перпендикулярно бічній поверхні 6 канавки другою притискною поверхнею 21.2, а також похилою опорною поверхнею 64, на яку спирається головна частина 5.2 своєю нижньою поверхнею 65. Похила опорна поверхня 64 утворює разом зі скосом 19 несиметричну V-подібну канавку 66, в яку головна частина 5.2 вводиться так, що вона своєю притискною поверхнею 18 знаходиться в контакті з верхньою бічною поверхнею 13 першої канавки 9, а своєю нижньою притискною поверхнею 65 - з похилою бічною поверхнею 64. Крім того, плоска ділянка 63 поверхні плеча 43 знаходиться в контакті з притискною поверхнею 21.2 блокувального валика 20 (після введення блокувального валика 20, див. фіг. 25). На фіг. 26 показаний поперечний переріз Q7 іншого, забезпеченого виступом 48.2 профілю 2.7, який має частини, опис яких застосовно до фіг. 23, а саме, головну частину 5.2 і ніжку 12.4. Зовнішня поверхня 28 на базовій частині 42 проходить аж до бічної поверхні 57 виступу 48.2 на його вільному кінці. Виступ 48.2 звужується в напрямку зони 47 переходу плеча 43 в базову 7 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 частину 42. Саме плече 43 має верхню, несучу головну частину 5.2 пряму ділянку 68 і нижню, що прилягає до базової частини 42 пряму ділянку 69 плеча. Обидві ділянки 68 і 69 плеча привернені одна до одної під тупим кутом ε, який в цьому випадку становить приблизно 150°. Як показано на фіг. 27, головна частина 5.2 має також внутрішню кромку 75, яка проходить прямолінійно. Вставляння профілю 2.7 показане на фіг. 28а і 28b. Дно 35 блокувального важеля 14 злегка увігнуте і утворює разом з внутрішньою поверхнею 17 закраїни 15 і бічною поверхнею 33.2 канавки, що лежить протилежно закраїні, канавку 50 (див. фіг. 28а). Бічна поверхня 33.2 канавки і внутрішня поверхня 17 закраїни 15 нахилені одна до одної і утворюють гострий кут β. Кут β лежить в показаному прикладі виконання в діапазоні 510° і може дещо змінюватися. Сідло 60 (див. фіг. 28b) для розміщення з'єднувача 2.7 також є в цьому варіанті виконання. Воно утворене за допомогою першої канавки 9, похилої внутрішньої поверхні 17 закраїни 15 і дна 35, при необхідності за допомогою канавки 50 блокувального важеля 14. При цьому введений в сідло 60 профіль 2.7 впирається своєю головною частиною 5.2 у верхню бічну поверхню 13 першої канавки 9. Блокувальний валик 20 (див. фіг. 28а) виконаний аналогічно варіанту виконання, згідно з фіг. 25). Однак не тільки внутрішня поверхня 4 профілю 2.7, але також плече 43 з його ділянками 68 і 69 плеча узгоджені з формою блокувального валика 20. Головна частина 5.2 входить в Vподібну канавку 66 і спирається своєю нижньою притискною поверхнею 65 на опорну поверхню 64 канавки 66. Опорна поверхня 64 нахилена під гострим кутом λ відносно базової поверхні 26. Обмежуюча кут λ пряма с (див. фіг. 28а) представляє базову поверхню 26. Кут λ становить в цьому випадку приблизно 10°. Таке розташування головної частини 5.2 у введеному стані стосується також варіанта виконання, згідно з фіг. 23-25. Таким чином, з'єднувач 2.7 надійно розміщений в сідлі 60 будівельної панелі 1.1 при збереженні необхідної рухливості його несучої головної частини 5.2 плеча 43. На фіг. 29 показаний поперечний переріз Q8 профілю 2.8, який аналогічний профілю 2.7. Однакові частини позначені тими ж позиціями. Профіль 2.8 має ніжку 12.2, яка відрізняється від ніжки 12.4 скругленням 70. Виступаючий назовні виступ 48.3 спрямований своїм вільним відігнутим кінцем 71 вгору. Виступ 48.3 можна назвати виступом, що має форму перемички. Як показано на фіг. 30, головна частина 5.2 на обох кінцях 31, 32 профілю 2.8 скошена за допомогою кромки 49.1, 49.2 введення. Вставляння профілю 2.8 показане на фіг. 31. Профіль 2.8 запресований своєю базовою частиною, також як у варіанті виконання, згідно з фіг. 28а, в канавку 50. Головна частина 5.2 входить у введеному стані в V-подібну канавку 66 і спирається своєю нижньою притискною поверхнею 65 на опорну поверхню 64 канавки 66. Між скошеною притискною поверхнею 21.1 блокувального валика 20 і плечем 43 залишається невелика щілина 72. На фіг. 32 і 33 показаний той же профіль 2.8 без ввідних кромок. Відповідно до цього, головна частина 5.2 має внутрішню кромку 75, яка проходить прямолінійно. На подальших фігурах представлені особливо переважні варіанти виконання винаходу. Так, на фіг. 34 показаний поперечний переріз Q9 профілю 2.9, який замість виступу має виступаючу назовні, стабілізуючу перемичку 55, яка значно вища, ніж показаний на фіг. 29 виступ 48.3. Перемичка 55 є пружно деформованою, так що може своєю зовнішньою поверхнею 73, у введеному стані, спиратися з перекосом на скошену бічну поверхню 23 канавки 9. Ця ситуація показана на фіг. 35. Плече 43 закінчується головною частиною 5.3, яка має верхню притискну поверхню 18, а також показану на фіг. 34 і 36 скруглену поверхню 53 ковзання. Головна частина 5.3 характеризується також вказаною вище притискною поверхнею 65, яка у встановленому стані (див. фіг. 35) злегка нахилена вгору і утворює той же показаний на фіг. 28а кут λ. Базова частина 42 головної частини 5.3 закінчується ніжкою 12.3, верхня внутрішня поверхня 54 якої утворює з бічною поверхнею 24 гострий кут γ. Таким чином, ніжка 12.3 звужується в своїй верхній зоні в напрямку краю 16. Внутрішня поверхня 4 стінки 3, а також скруглена нижня поверхня блокувального валика 20 є частково еліптичними. Блокувальний валик 20 обмежений, з одного боку, плоскими притискними поверхнями 21.1; 21.2 і, з іншого боку, плоскою внутрішньою поверхнею 59, яка переходить у вказану вище, відкриту вгору виїмку 37 в будівельній панелі 1.2. При переміщенні блокувального валика 20 вниз він тисне своїми притискними поверхнями 21.1; 21.2 на скруглену поверхню 53 ковзання головної частини 5.3, доки вона не увійде в трапецієподібну канавку 52 і плече 43 не прийде в контакт з притискною поверхнею 21.2. При цьому внутрішня поверхня 59 блокувального валика 20 знаходиться в контакті з верхньою 8 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішньою поверхнею 54 ніжки 12.3. Внутрішні поверхні, які знаходяться в контакті один з одним 54; 59 утворюють з корисною поверхнею 6 будівельної панелі показаний на фіг. 35 тупий кут d2. Виїмка 37 розширюється злегка вниз в своїй верхній зоні. На фіг. 37 показаний поперечний переріз Q10 профілю 2.10, в якому є вже показана на фіг. 23 ніжка 12.4. В іншому профіль 2.10 має ті ж частини, що і профіль 2.9 (див. фіг. 34), позначені тими ж позиціями. Головна частина 5.3 має також злегка нахилену вгору нижню притискну поверхню 65, яка у встановленому стані (див. фіг. 38) узгоджена з внутрішньою поверхнею 59 блокувального валика 20 і знаходиться в контакті з нею. Внутрішня поверхня 59 блокувального валика 20 утворює одночасно бічну поверхню канавки виїмки 37. Як показано на фіг. 38, виїмка 37 злегка звужується вниз. Це приводить до того, що обидві внутрішні поверхні, які знаходяться в контакті одна з одною 54, 59 розташовані під гострим кутом d1 відносно корисної поверхні 6. Відносно нормалі Τ до корисної поверхні 6 обидві вказані внутрішні поверхні 54, 59 лежать під гострим додатковим кутом d3, при цьому сума обох кутів dl, d3 становить 180°. Нижня притискна поверхня 65 округленої головної частини 5.3 нахилена під вже вказаним гострим кутом λ відносно базової поверхні 26. На фіг. 39 і 40 профіль 2.10 показаний в двох ізометричних проекціях. Як показано на фігурах, головна частина 5.3 має також внутрішню кромку 75, яка проходить прямолінійно, без ввідних кромок. На фіг. 41 показаний поперечний переріз Q11 іншого профілю 2.11. Профіль 2.11 показаний на фіг. 43 і 44 в ізометричних проекціях і на фіг. 45, 46 на вигляді зверху на внутрішню сторону профілю і на верхню сторону головної частини 5.3. Внутрішня поверхня 4 стінки 3, а також скруглена нижня поверхня блокувального валика 20 є частково еліптичними. Суттєвою ознакою профілю 2.11 є виступаючі назовні, пружинно пружно деформовані прямокутні язички 56.1, 56.2, 56.3, 56.4, 56.5, які, виходячи із зони 47 переходу (див. фіг. 42) базової частини 42 до рухомого плеча 43, лежать криво протилежно недеформованому плечу 43. Язички 56.1, 56.2, 56.3, 56.4, 56.5 виготовлені у вигляді єдиного цілого з профілем 2.1 за допомогою способу лиття під тиском. Крім того, переважно, що язички 56.1, 56.2, 56.3, 56.4, 56.5 утворюють кожний вікно 58.1, 58.2, 58.3, 58.4, 58.5 в матеріалі стінки 3. Як показано на фіг. 44, 45 і 46, профіль 2.11 забезпечений двома кромками 49.1, 49.2 введення. У варіанті виконання профілю 2.11, згідно з фіг. 43, кромки введення не передбачені. Відповідно до цього, головна частина 5.3 має внутрішню кромку 75, яка проходить прямолінійно. На фіг. 43 показані лише три язички 56.1, 56.2, 56.3 і три вікна 58.1, 58.2, 58.3. Виступаючі язички 56.1, 56.2, 56.3, 56.4, 56.5 розташовані з однаковою внутрішньою відстанню d (див. фіг. 43 і 46) один від одного вздовж профілю. Вставляння профілю 2.11 показане на фіг. 42. Блокувальний валик 20 тисне на базову частину 42 профілю, при цьому головна частина 5.3 входить в трапецієподібну канавку 52, а плече 43 знаходиться в контакті з притискною поверхнею 21.2. Внутрішні поверхні, що знаходяться в контакті одна з одною 54; 59 утворюють з корисною поверхнею 56 будівельної панелі показаний на фіг. 42 гострий кут d1. Виїмка 37 злегка звужується вниз. Пружинно пружні язички 56.1, 56.2, 56.3, 56.4, 56.5 деформуються і спираються в напруженому стані на скошену бічну поверхню 23 канавки 9. На фіг. 47 показаний поперечний переріз Q12 іншого, забезпеченого язичками 56.1, 56.2, 56.3, 56.4, 56.5 профілю 2.12. Відмінність від показаного на фіг. 41 профілю 2.1 полягає в тому, що його ніжка 12.3 аналогічна профілю 2.9 (див. фіг. 34) звужується вгору в своїй верхній зоні. Внутрішня поверхня 4 стінки 3 профілю 2.12, а також скруглена нижня поверхня блокувального валика 20 (див. фіг. 48) є частково еліптичними. На фіг. 49 показаний профіль 2.12 в ізометричній проекції в напрямку внутрішньої сторони профілю, а на фіг. 50 і 51 на вигляді зверху на внутрішню сторону профілю і на верхню сторону головної частини 5.3. Як показано на фігурах, головна частина 5.3 має внутрішню кромку 75, яка проходить прямолінійно, без кромок введення. Встановлений профіль 2.12 показаний на фіг. 48. Внутрішня поверхня 54 ніжки 12.3 утворює з внутрішньою поверхнею 59 блокувального валика 20 тупий кут d2. Пружинно пружні язички 56.1, 56.2, 56.3, 56.4, 56.5 спираються в напруженому стані на скошену бічну поверхню 23 першої канавки 9. На фіг. 52 показаний поперечний переріз Q13 іншого профілю 2.13, який аналогічний показаному на фіг. 37 поперечному перерізу Q10 профілю 2.10. Профіль 2.13 має скруглену головну частину 5.4, нижня притискна поверхня 65 якої розташована під кутом відносно плоскої ділянки 63 поверхні на внутрішній стороні плеча 43. У встановленому положенні (див. фіг. 53) притискна поверхня 65 головної частини 5.4 проходить плоскопаралельно корисній, відповідно, 9 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 60 базовій поверхні 6; 26. Крім того, внутрішні поверхні 54; 59, що знаходяться в контакті одна з одною, утворюють з корисною поверхнею будівельної панелі вже показаний гострий кут d1. Можливе інше розташування внутрішніх поверхонь 54; 59, що знаходяться в контакті одна з одною, наприклад, з тупим кутом d2. На фіг. 54 показаний поперечний переріз Q14 профілю 2.14, подробиці якого виходять з профілю 2.10 (див. фіг. 37). Відмінність між обома профілями полягає в тому, що профіль 2.14 на противагу профілю 2.10 має головну частину 5.5 з нахиленою в напрямку ніжки 2.14 притискною поверхнею 65. У введеному стані з'єднувача (див. фіг. 55) притискна поверхня 65 утворює з корисною, відповідно, базовою поверхнею 6, 26 будівельних панелей гострий кут ζ. Величина кута ζ відповідає приблизно величині показаного на фіг. 38 кута λ. Відповідно до цього, кут ζ становить в цьому випадку приблизно 3-5° і може, природно, змінюватися. Однак кут ζ для самогальмування обох поверхонь, що знаходяться в контакті одна з одною переважно повинен становити щонайменше 2°. Внутрішня поверхня 4, а також зовнішня поверхня 28 стінки 3 проходить, починаючи від ніжки 12.4 до переходу 47 до рухомого плеча, частково еліптично. Всі забезпечені виступами 48.1, 48.2, 48.3, перемичками 55 і язичками 56.1, 56.2, 56.3, 56.4, 56.5 профілі поліпшують стабільність положення цих профілів перед І після введення блокувального валика 20 в обмежений внутрішньою поверхнею 4 відповідного профілю внутрішній простір. Перелік позицій 1.1; 1.2 Будівельна панель 2.1; 2.2; 2.3; 2.4 З'єднувач 2.5; 2.6; 2.7; 2.8 З'єднувач 2.9; 2.10; 2.11 З'єднувач 2.12; 2.13; 2.14 З'єднувач 2.15 З'єднувач 3 Стінка 4 Внутрішня поверхня 5.1;5.2;5.3 Головна частина 6 Корисна поверхня 7.1,7.2 Стикова поверхня 8.1,8.2 Бічна поверхня 9 Перша канавка 10 Дно канавки 11 Основа 12.1;12.2 Ніжка 12.3;12.4 Ніжка 13 Бічна поверхня канавки 14 Блокувальний важіль 16 Край 17 Внутрішня поверхня 18 Притискна поверхня (з'єднувача) 19 Скіс 20 Блокувальний валик 21.1; 21.2 Притискна поверхня 22 Поверхня ковзання (з'єднувача) 23 Бічна поверхня канавки 24 Бічна поверхня 25 Різкий перехід 26 Базова поверхня 27 Опорна поверхня 28 Зовнішня поверхня 29 Нижня поверхня 30 Ніжка 31, 32 Кінець 33.1, 33.2 Бічна поверхня канавки 34 Підлога 35 Дно 36 Жолоб 10 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 37 Виїмка 38 Шар осердя 39 Корисний шар 40 Нижній шар 41 Декоративний шар 42 Базова частина 43 Частина стінки (плече) 44 Зовнішня поверхня (базової частини) 45 Зона переходу 46 Поверхня (блокувального валика) 47 Зона переходу 48.1;48.2;48.3 Виступ 49.1,49.2 Кромка введення 50 Друга канавка (блокувального важеля) 51 Сходинка (з'єднувача 2.5) 52 Канавка (будівельної панелі 1.2) 53 Поверхня ковзання 54 Внутрішня поверхня 55 Перемичка (з'єднувача 2.9) 56.1,56.2 56.3 Язичок 56.4,56.5 Язичок 57 Лінія згину 58.1,58.2 58.3 Вікно 58.4,58.5 Вікно 59 Внутрішня поверхня 60 Сідло 61 Канавка 62 Канавка 63 Ділянка поверхні 64 Опорна поверхня 65 Притискна поверхня 66 V-подібна канавка 67 Бічна поверхня (виступу 48.2) 68, 69 Ділянка плеча (з'єднувача 2.7) 70 Скруглення (ніжки 12.2) 71 Вільний кінець (виступу 48.3) 72 Щілина 73 Зовнішня поверхня (перемички 55) 73 Зовнішня поверхня (виступу 56) 75 Внутрішня кромка 76 Ділянка а, b Розмір товщини с Пряма d Відстань а Кут β Кут γ Кут d1, d2, d3 Кут e Кут λ Кут ξ Кут А Поворотна вісь L Загальна довжина Q1; Q2; Q3; Q4 Поперечний переріз Q5; Q6; Q7; Q8 Поперечний переріз Q9; Q10; Q11; Q12 Поперечний переріз Q13;Q14;Q15 Поперечний переріз 11 UA 112958 C2 S Щілина Τ Нормаль Χ, Υ Стрілка 100 Пристрій 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 50 55 60 1. Будівельна панель, що містить пристрій (100) для з'єднання зі щонайменше ще однією аналогічною будівельною панеллю на основі (11), причому будівельна панель призначена для опускання відносно вже укладеної будівельної панелі, причому - будівельна панель (1.1; 1.2) має протилежні одна одній першу і другу профільовані бічні поверхні (8.1; 8.2), на кожній з яких розташована стикова поверхня (7.1; 7.2), яка проходить перпендикулярно корисній поверхні (6) і, відповідно, базовій поверхні (26) будівельної панелі, - стикова поверхня (7.1) першої бічної поверхні (8.1) переходить в першу канавку (9), що проходить вздовж цієї бічної поверхні будівельної панелі (1.1); - за стикову поверхню (7.1) першої бічної поверхні (8.1) будівельної панелі виступає блокувальний важіль (14), - блокувальний важіль (14) закінчується спрямованою до корисної поверхні (6) приблизно трапецієвидною закраїною (15), яка, в свою чергу, має внутрішню поверхню (17), що закінчується на дні (35) блокувального важеля (14), - перша канавка (9) має дно (10) канавки, зміщене назад відносно стикової поверхні (7.1) першої бічної поверхні (8.1), - в першій канавці (9) будівельної панелі щонайменше частково заглиблений видовжений, щонайменше частково гнучкий, окремий з'єднувач (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15), який в укладеному стані будівельних панелей (1.1; 1.2) взаємодіє з другою бічною поверхнею (8.2) будівельної панелі (1.2), що лежить протилежно, - з'єднувач (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15) в недеформованому стані має поперечний переріз (Q1; Q2; Q3; Q4; Q5; Q6; Q7; Q8; Q9; Q10; Q11; Q12; Q13; Q14; Q15) приблизно в формі водостічного жолоба і щонайменше частково дугоподібну стінку (3), що складається з базової частини (42) і плеча (43), - стінка (3) з внутрішньою поверхнею (4), яка щонайменше частково має форму частини циліндра або частини еліпса, на одній кромці цієї внутрішньої поверхні, якщо дивитися в поперечному перерізі (Q1; Q2; Q3; Q4; Q5; Q6; Q7; Q8; Q9; Q10; Q11; Q12; Q13; Q14; Q15) з'єднувача, переходить в головну частину (5.1; 5.2; 5.3; 5.4; 5.5), а на іншій кромці переходить в ніжку (12.1; 12.2; 12.3; 12.4; 30), - ніжка (12.1; 12.2; 12.3; 12.4; 30) має спрямовану назовні, у встановленому стані повернуту до внутрішньої поверхні (17) закраїни (15) бічну поверхню (24) і встановлювальну поверхню (27), що прилягає до бічної поверхні (24), - головна частина (5.1; 5.2; 5.3; 5.4; 5.5) з'єднувача (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15) у встановленому стані з'єднувача повернута в напрямку корисної поверхні (6), - прилягаюче до базової частини (42) плече (43), яке закінчується головною частиною (5.1; 5.2; 5.3; 5.4; 5.5), у встановленому стані з'єднувача розташоване рухомо, так що при стикуванні будівельних панелей плече (43) разом з головною частиною (5) може повертатися в напрямку дна (10) канавки, - друга бічна поверхня (8.2) має блокувальний валик (20), який при стикуванні двох будівельних панелей (1.1, 1.2) входить в обмежений внутрішньою поверхнею (4) з'єднувача (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15) внутрішній простір протилежної будівельної панелі, - блокувальний валик (20) переходить у відкриту в напрямку базової поверхні (26) виїмку (37) будівельної панелі (1.2), - дно (35) блокувального важеля (14) і перша канавка (9), а також похила внутрішня поверхня (17) закраїни (15) утворюють сідло (60) для розміщення з'єднувача (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15), причому - головна частина (5.1; 5.2; 5.3) у введеному в першу канавку (9) стані з'єднувача (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2.14; 2.15) щонайменше частково впирається в першу бічну поверхню (13) вказаної канавки (9), яка відрізняється тим, що - ніжка (12.1; 12.2; 12.3; 12.4; 30) з'єднувача своєю бічною поверхнею (24) і своєю опорною поверхнею (27), а також повернута до дна (35) базова частина (42) з'єднувача контактують зі 12 UA 112958 C2 5 10 15 20 25 30 35 40 45 50 55 вказаною внутрішньою поверхнею (17) закраїни і дном (35) блокувального важеля (14) перед стикуванням і після стикування двох будівельних панелей (1.1; 1.2), - причому закраїна (15) блокувального важеля (14) звужується в напрямку нижнього шару (40) так, що внутрішня поверхня (17) закраїни нахилена під гострим кутом () до дна (35) блокувального важеля (14) і, відповідно, до базової поверхні (26) будівельної панелі (1.1), - причому блокувальний валик (20) має щонайменше одну плоску притискну поверхню (21.1), яка при стикуванні двох будівельних панелей впирається в головну частину (5.1), так що головна частина повертається в напрямку дна (10) канавки. 2. Будівельна панель за п. 1, яка відрізняється тим, що притискна поверхня (21.1; 21.2) розташована похило або перпендикулярно відносно корисної поверхні (6), і блокувальний валик (20) має щонайменше одну скруглену поверхню (46). 3. Будівельна панель за п. 2, яка відрізняється тим, що скруглена поверхня (46) блокувального валика (20) через розташовану похило або перпендикулярно відносно корисної поверхні (6) плоску поверхню (59) переходить у виїмку (37). 4. Будівельна панель за п. 1, яка відрізняється тим, що головна частина (5.1; 5.2; 5.3; 5.4; 5.5) має плоску, повернуту у введеному стані з'єднувача до першої бічної поверхні (13) канавки притискну поверхню (18), яка, в свою чергу, продовжується скошеною або скругленою поверхнею (22; 53) ковзання. 5. Будівельна панель за п. 4, яка відрізняється тим, що - головна частина (5.1; 5.2; 5.3; 5.4; 5.5) має плоску, повернуту від притискної поверхні (18) другу притискну поверхню (65), що проходить між поверхнею (22; 53) ковзання і плечем (43), - друга притискна поверхня (65) у встановленому стані з'єднувача, після введення блокувального валика (20), знаходиться в контакті з плоскою опорною поверхнею (64) блокувального валика (20) і проходить паралельно або похило відносно корисної поверхні (4). 6. Будівельна панель за п. 1, яка відрізняється тим, що перша бічна поверхня (13) першої канавки (9) проходить плоскопаралельно корисній поверхні (6). 7. Будівельна панель за будь-яким з пп. 1-6, яка відрізняється тим, що перша канавка (9) має другу бічну поверхню (23) канавки, що проходить похило, починаючись від дна (10) канавки, яка, в свою чергу, прилягає до дна (35) блокувального важеля (14). 8. Будівельна панель за п. 1 або 7, яка відрізняється тим, що на дні (35) блокувального важеля (14) виконаний щонайменше один жолоб (36), що проходить паралельно подовжньому напрямку бічної поверхні (8.1). 9. Будівельна панель за п. 1, яка відрізняється тим, що бічна поверхня (24) ніжки (12.1; 12.2; 12.3; 12.4; 30) переходить через видовжений, повернутий від тановлювальної поверхні (27) край (16) у внутрішню поверхню (4) стінки (3). 10. Будівельна панель за п. 1, яка відрізняється тим, що стикова поверхня (7.2) будівельної панелі (1.2), що взаємодіє із з'єднувачем (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.15), через зміщений назад відносно вказаної стикової поверхні (7.2) скіс (19) переходить в блокувальний валик (20), і - скіс (19) утворює з блокувальним валиком гострий увігнутий перехід (25), на який спирається головна частина (5.1; 5.2) після введення блокувального валика (20) в з'єднувач. 11. Будівельна панель за п. 1, яка відрізняється тим, що - стикова поверхня (7.2) будівельної панелі (1.2), що взаємодіє із з'єднувачем (2.9; 2.10; 2.11; 2.12; 2.13; 2.14), через трапецієподібну канавку (52) переходить в блокувальний валик (20), і - головна частина (5.3) після введення блокувального валика (20) в з'єднувач (2.10; 2.11; 2.12) входить в канавку (52). 12. Будівельна панель за п. 1, яка відрізняється тим, що ніжка (12.1; 12.2; 12.3; 12.4) має форму перемички. 13. Будівельна панель за п. 12, яка відрізняється тим, що внутрішня поверхня (4) з'єднувача (2.9; 2.10; 2.11; 2.12; 2.13; 2.14), що має форму частини циліндра або частини еліпса, через плоску смугоподібну внутрішню поверхню (54) переходить у видовжений край (16) виконаної у вигляді перемички ніжки (12.3; 12.4). 14. Будівельна панель за п. 13, яка відрізняється тим, що плоска смугоподібна внутрішня поверхня (54), яка прилягає до краю (16), утворює зі спрямованою назовні бічною поверхнею (24) ніжки (12.3) гострий кут (). 15. Будівельна панель за п. 13, яка відрізняється тим, що плоска смугоподібна внутрішня поверхня (54), яка прилягає до краю (16), проходить паралельно спрямованій назовні бічній поверхні (24) ніжки (12.4). 16. Будівельна панель за будь-яким з пп. 1-15, яка відрізняється тим, що 13 UA 112958 C2 5 10 15 20 25 30 35 - дно (35) блокувального важеля (14), внутрішня поверхня (17) закраїни (15) і бічна поверхня (33.1, 33.2), яка лежить протилежно закраїні (15) і обмежує дно (35) канавки, утворюють другу канавку (50; 61; 62), і - базова частина (42) з'єднувача (2.5; 2.6; 2.7; 2.8) призначена для фіксації у другій канавці (50; 61; 62). 17. Будівельна панель за п. 16, яка відрізняється тим, що друга канавка (50) звужується в напрямку корисної поверхні (6) так, що внутрішня поверхня (17) закраїни (15) утворює з бічною поверхнею (33.1; 33.2) вказаної канавки гострий кут (). 18. Будівельна панель за п. 16 або 17, яка відрізняється тим, що з'єднувач (2.6; 2.7; 2.8) в зоні (47) переходу своєї базової частини (42) до рухомого плеча (43) має щонайменше один виступаючий назовні виступ (48.1; 48.2; 48.3), який проходить в подовжньому напрямку з'єднувача (2.6; 2.7; 2.8), який у встановленому стані з'єднувача знаходиться в контакті з бічною поверхнею (33.1; 33.2; 33.3) другої канавки (50). 19. Будівельна панель за будь-яким з пп. 7-18, яка відрізняється тим, що з'єднувач (2.9; 2.10; 2.13; 2.14) має щонайменше одну виступаючу назовні щонайменше частково пружно деформовану перемичку (55), що проходить в подовжньому напрямку з'єднувача (2.9; 2.10; 2.13; 2.14), яка, починаючись від зони (47) переходу базової частини (42) до рухомого плеча (43), якщо дивитися в поперечному перерізі (Q9; Q10; Q13; Q14) з'єднувача, розташована похило відносно недеформованого вказаного плеча (43) і у встановленому стані з'єднувача знаходиться в контакті з похилою бічною поверхнею (23) першої канавки (9). 20. Будівельна панель за будь-яким з пп. 7-19, яка відрізняється тим, що з'єднувач (2.11; 2.12) має щонайменше один виступаючий назовні щонайменше частково пружно деформований язичок (56.1; 56.2; 56.3; 56.4; 56.5), який, починаючись від зони (47) переходу базової частини (42) до рухомого плеча (43), якщо дивитися в поперечному перерізі (Q11; Q12) з'єднувача, розташований похило відносно недеформованого вказаного плеча (43) і у встановленому стані з'єднувача знаходиться в контакті з похилою бічною поверхнею (23) першої канавки (9). 21. Будівельна панель за п. 20, яка відрізняється тим, що язичок (56.1; 56.2; 56.3; 56.4; 56.5) виконаний у вигляді єдиного цілого зі стінкою (3) з'єднувача (2.11; 2.12) при утворенні відповідного вікна (58.1; 58.2; 58.3; 58.4; 58.5). 22. Будівельна панель за будь-яким з пп. 4-21, яка відрізняється тим, що головна частина (5.1; 5.2; 5.3; 5.4; 5.5) на вигляді зверху на її притискну поверхню (18) має форму смуги і звужується назовні в напрямку щонайменше однієї вузької сторони з утворенням похило розташованої кромки (49.1, 49.2) введення. 23. Будівельна панель за будь-яким з пп. 1-22, яка відрізняється тим, що будівельна панель в заводських умовах забезпечена щонайменше одним щонайменше частково запресованим машинним способом в сідло (60) блокувального важеля (14) і зафіксованим в ньому з'єднувачем (2.1; 2.2; 2.3; 2.4; 2.5; 2.6; 2.7; 2.8; 2.9; 2.10; 2.11; 2.12; 2.13; 2;14; 2.15) при збереженні рухливості плеча (43), що несе головну частину (5.1; 5.2; 5.3; 5.4; 5.5). 14 UA 112958 C2 15 UA 112958 C2 16 UA 112958 C2 17 UA 112958 C2 18 UA 112958 C2 19 UA 112958 C2 20 UA 112958 C2 21 UA 112958 C2 22 UA 112958 C2 23 UA 112958 C2 24 UA 112958 C2 25 UA 112958 C2 26 UA 112958 C2 27 UA 112958 C2 28
