Банка для харчового продукту, яка повторно закривається

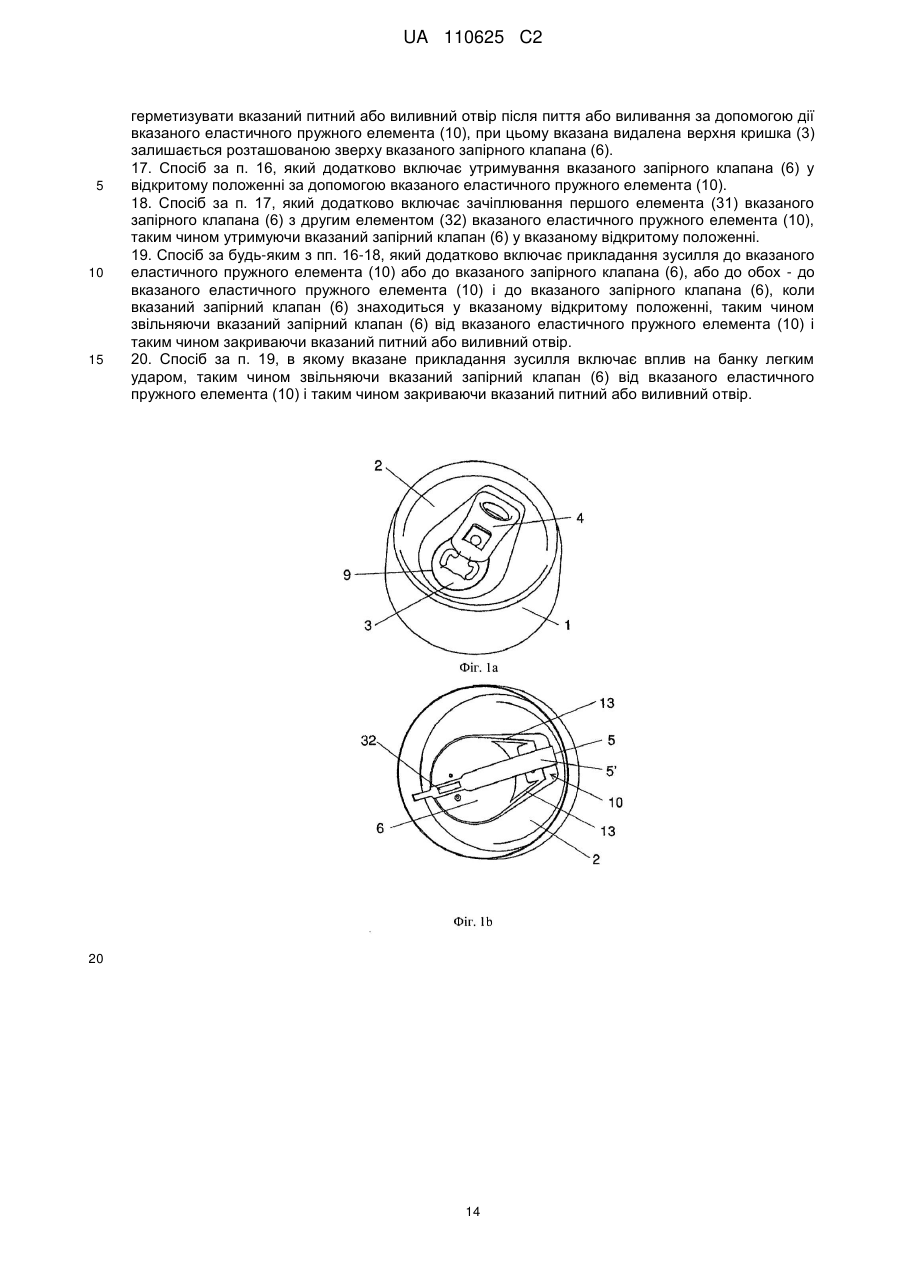

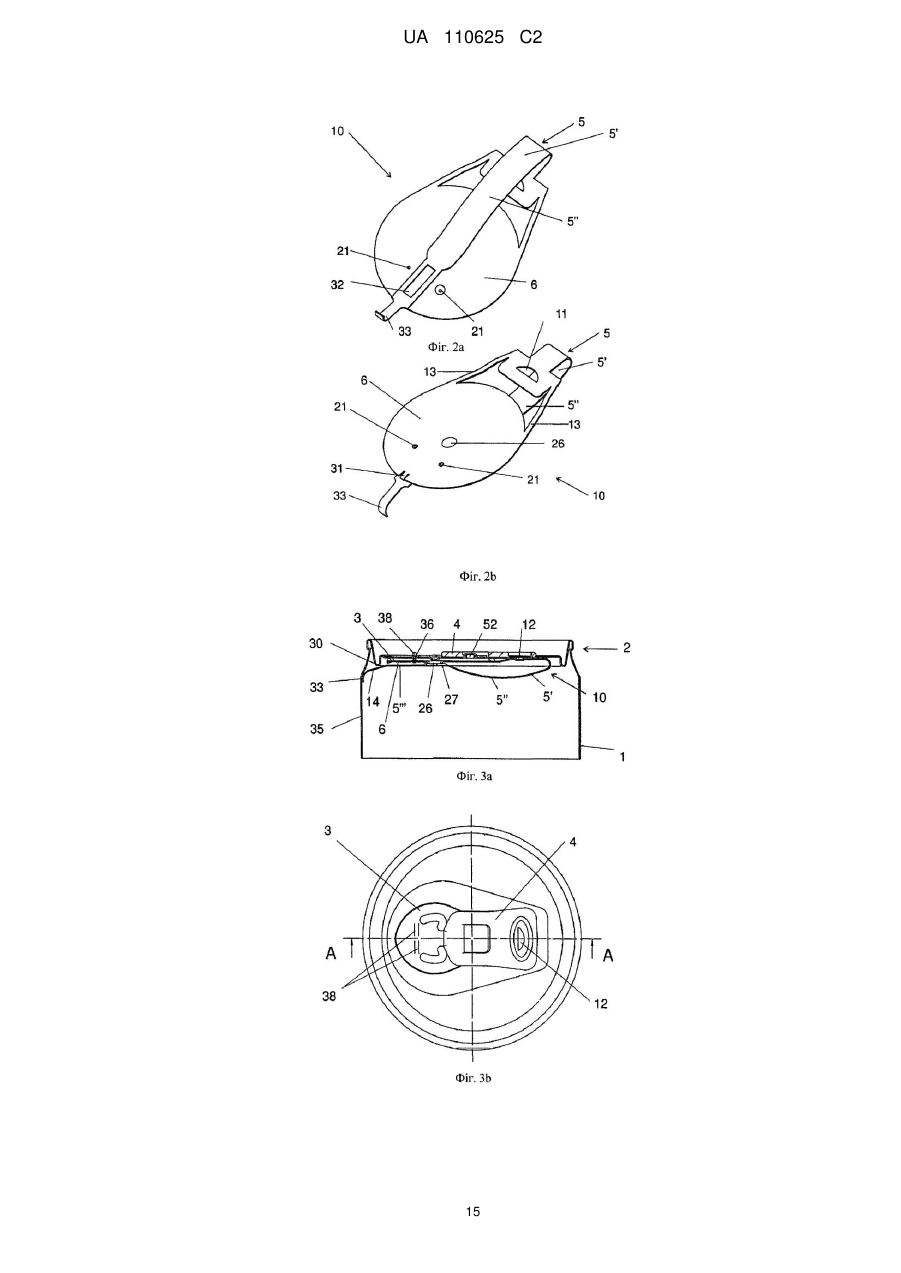

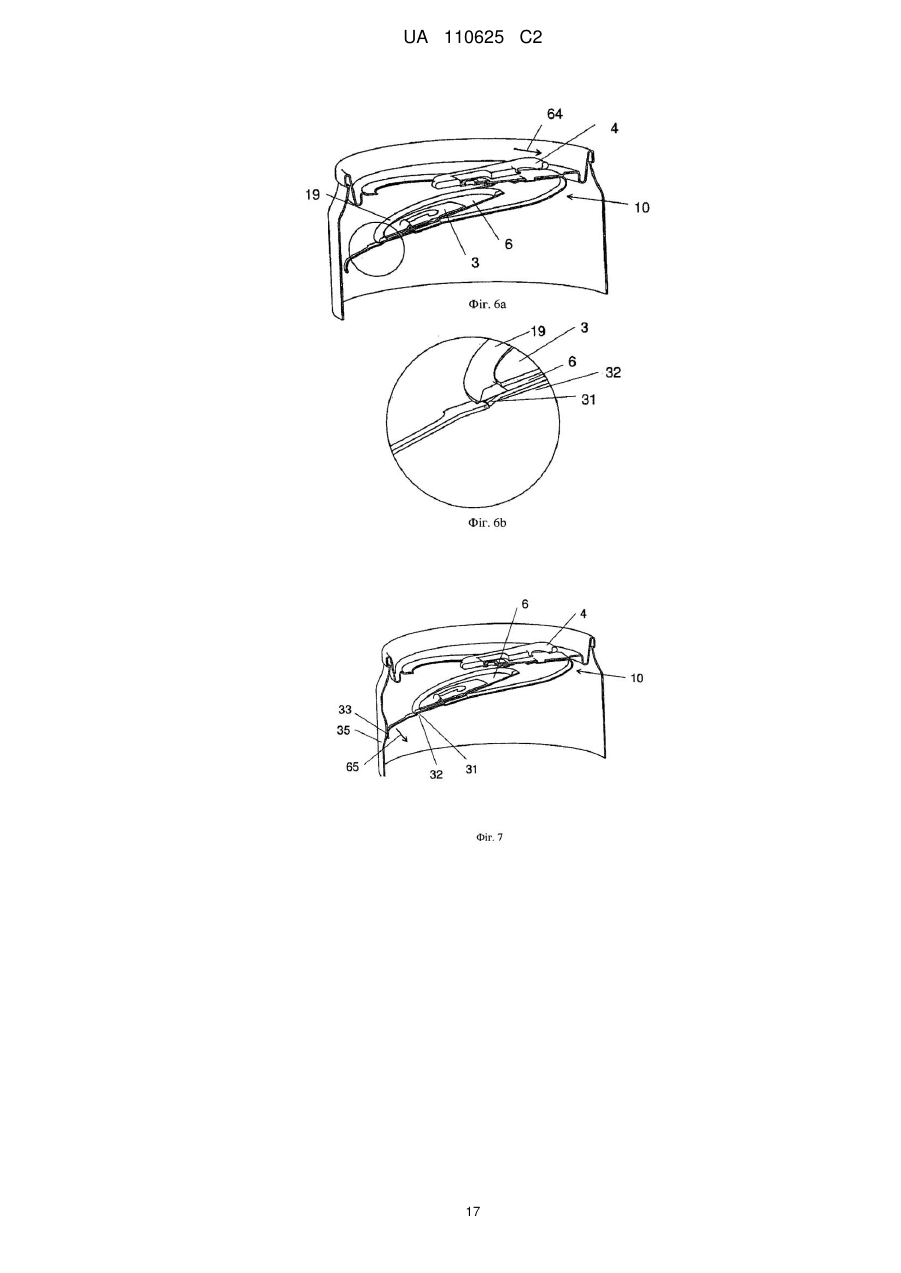

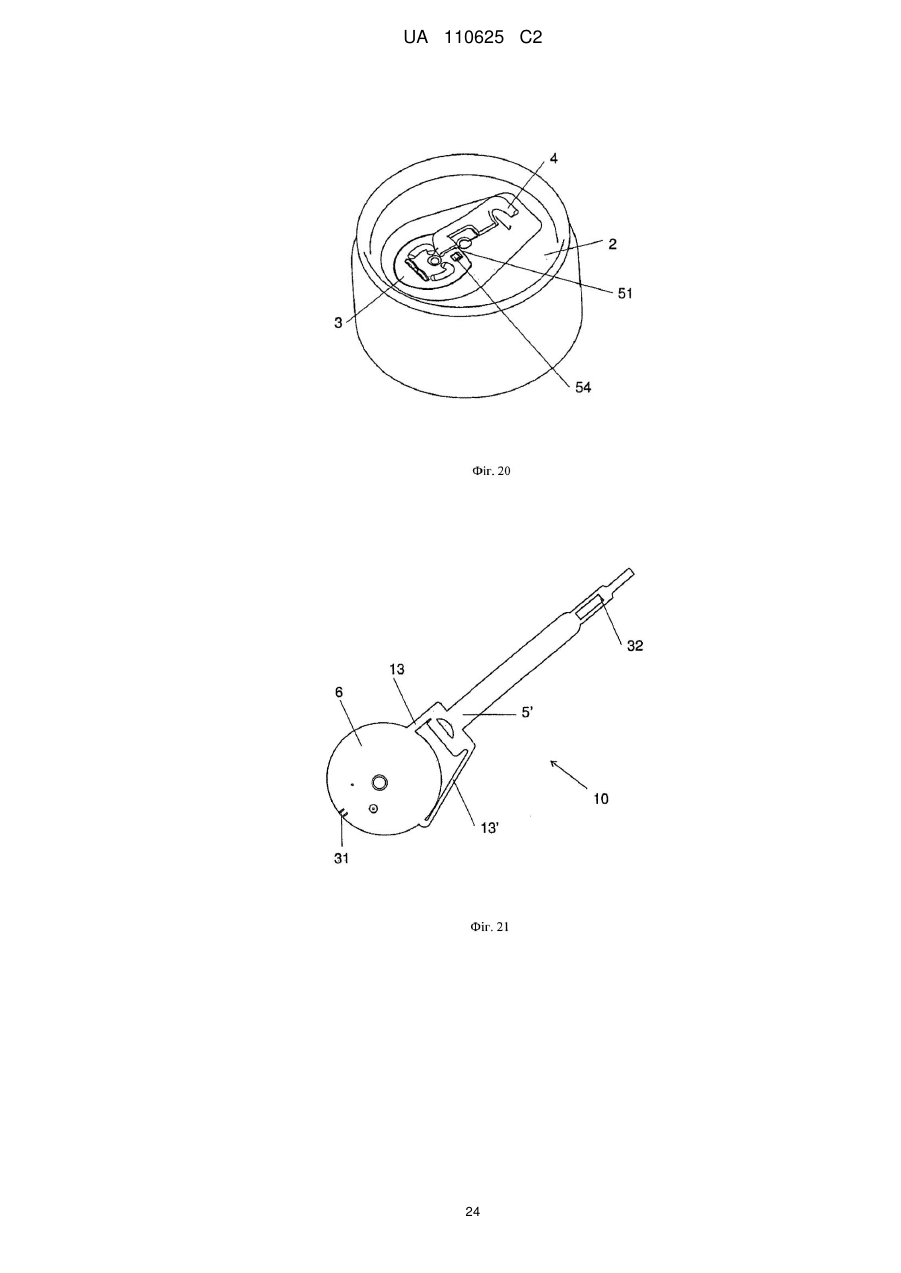

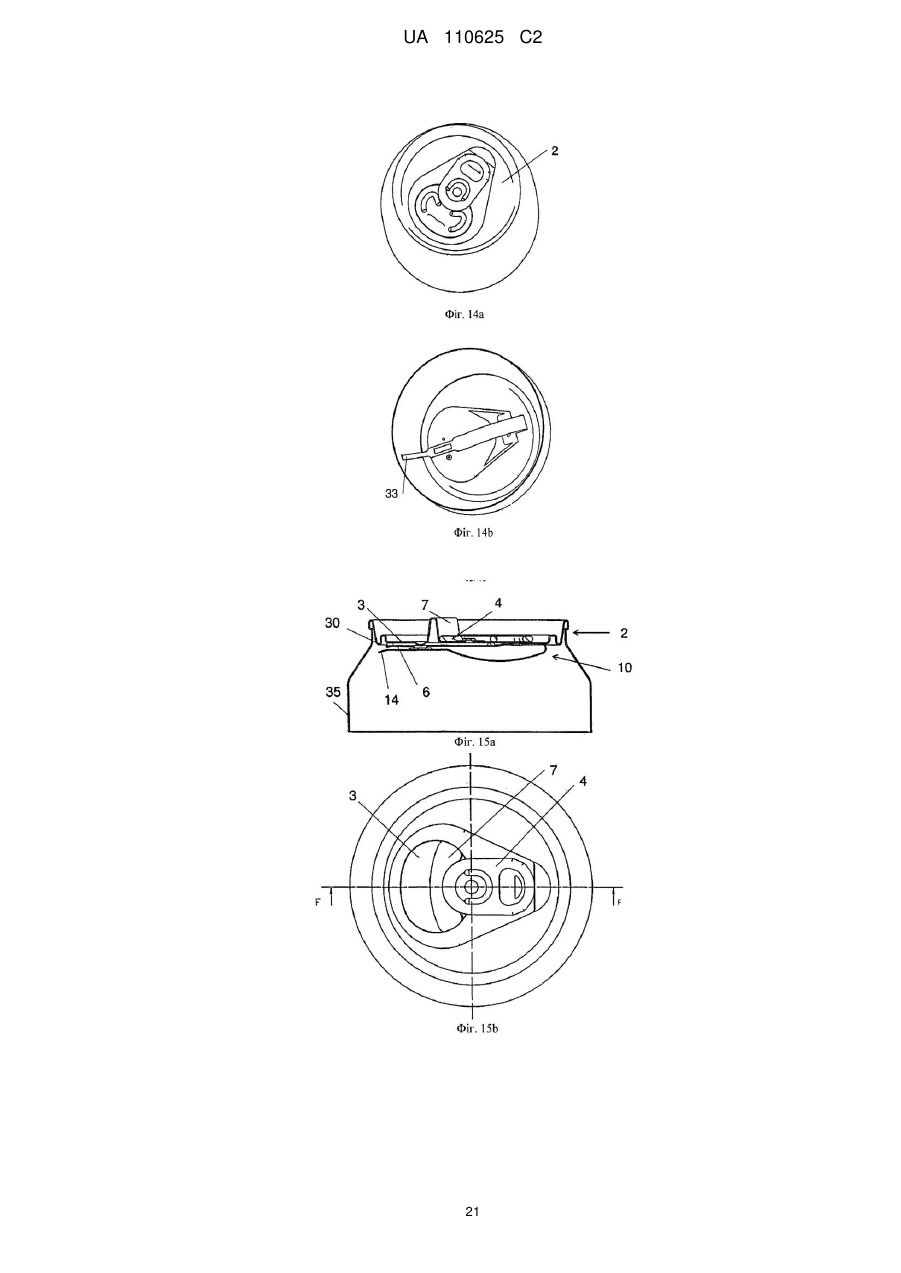

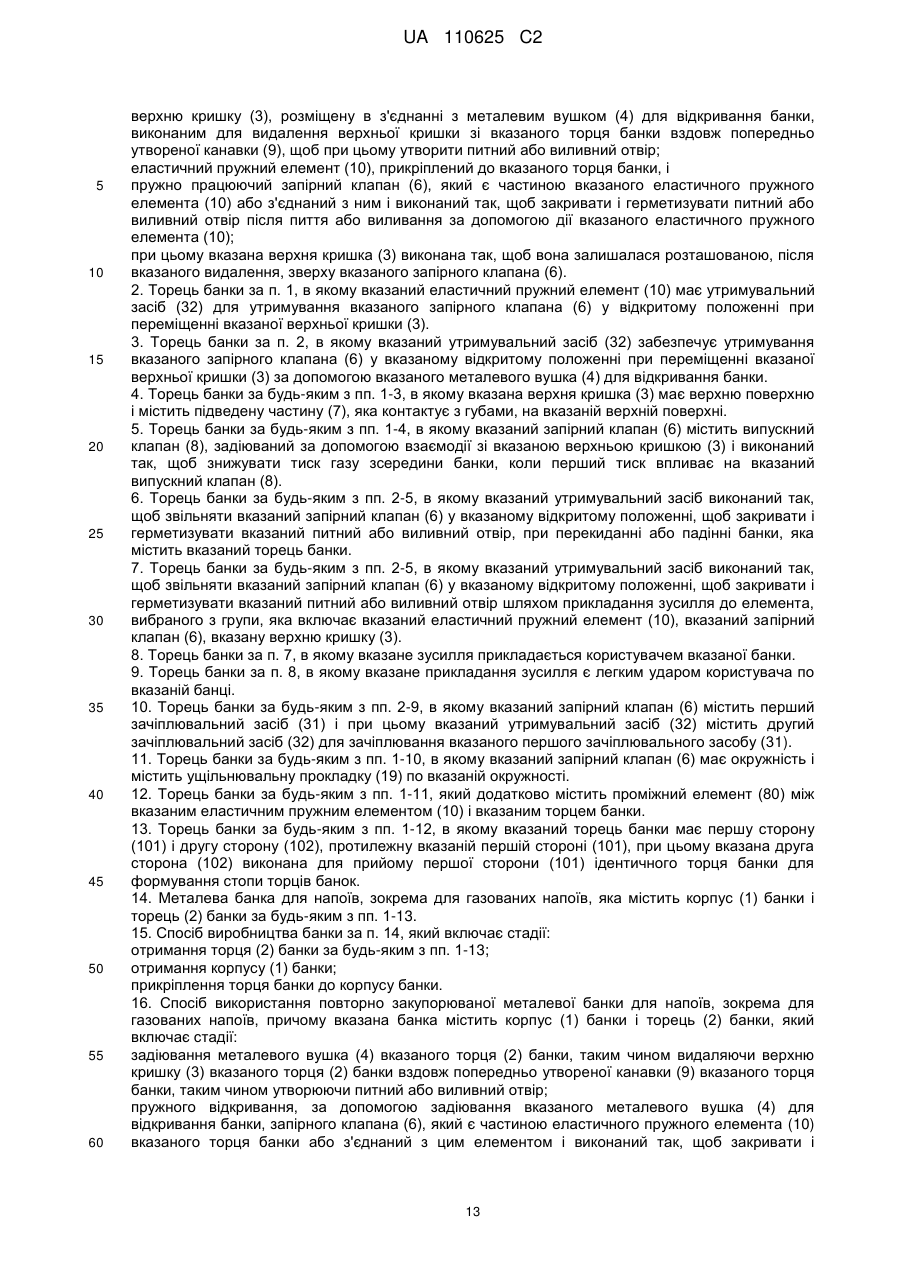

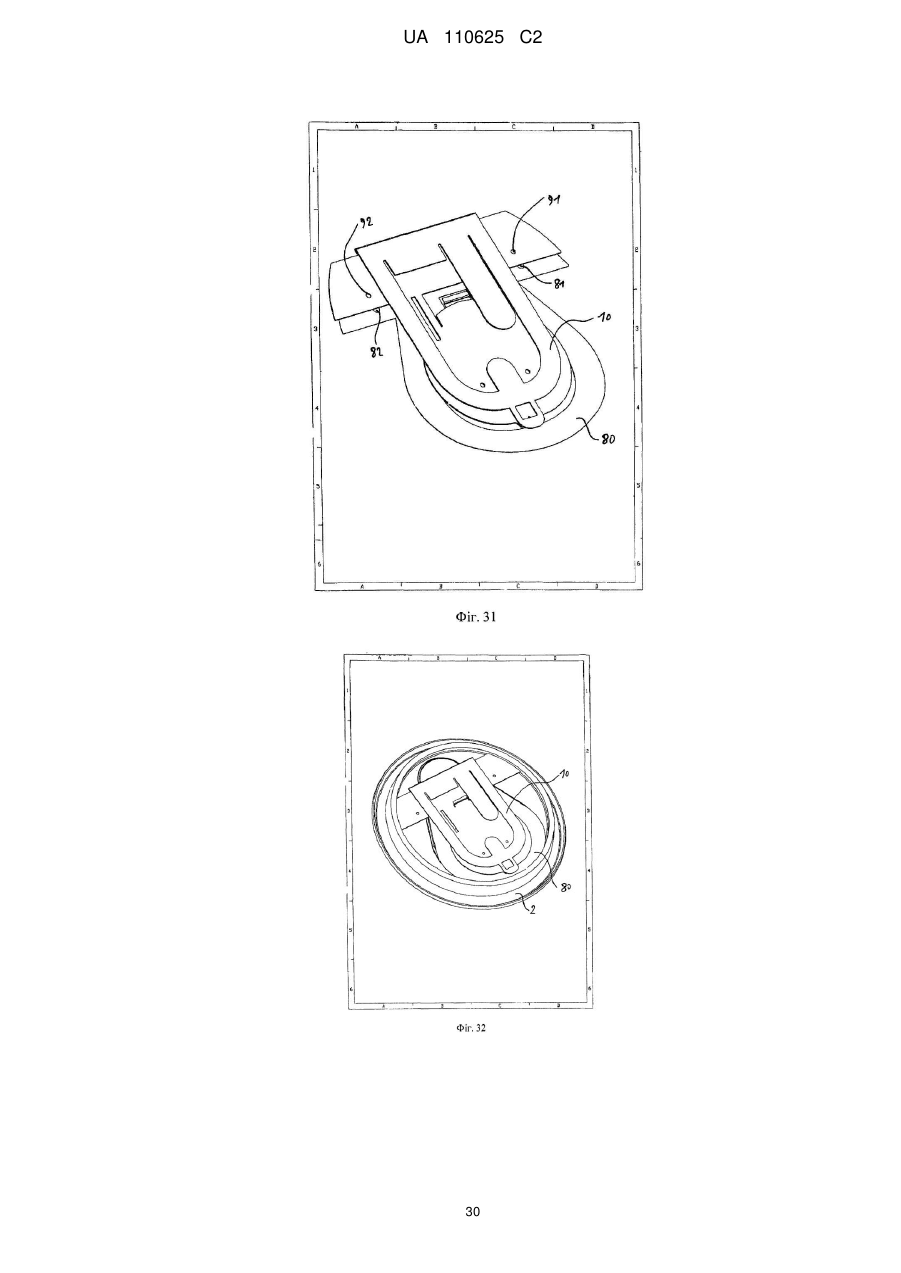

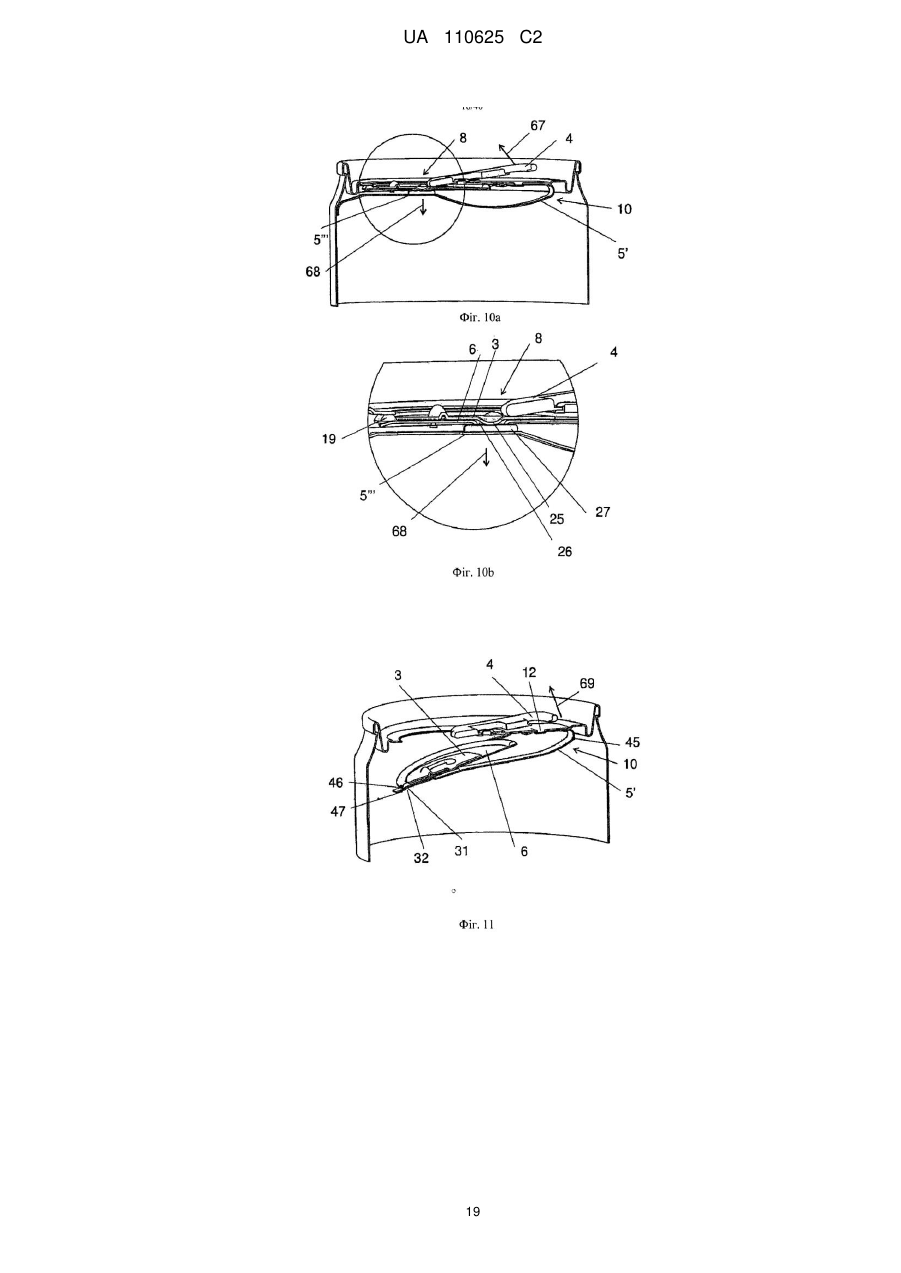

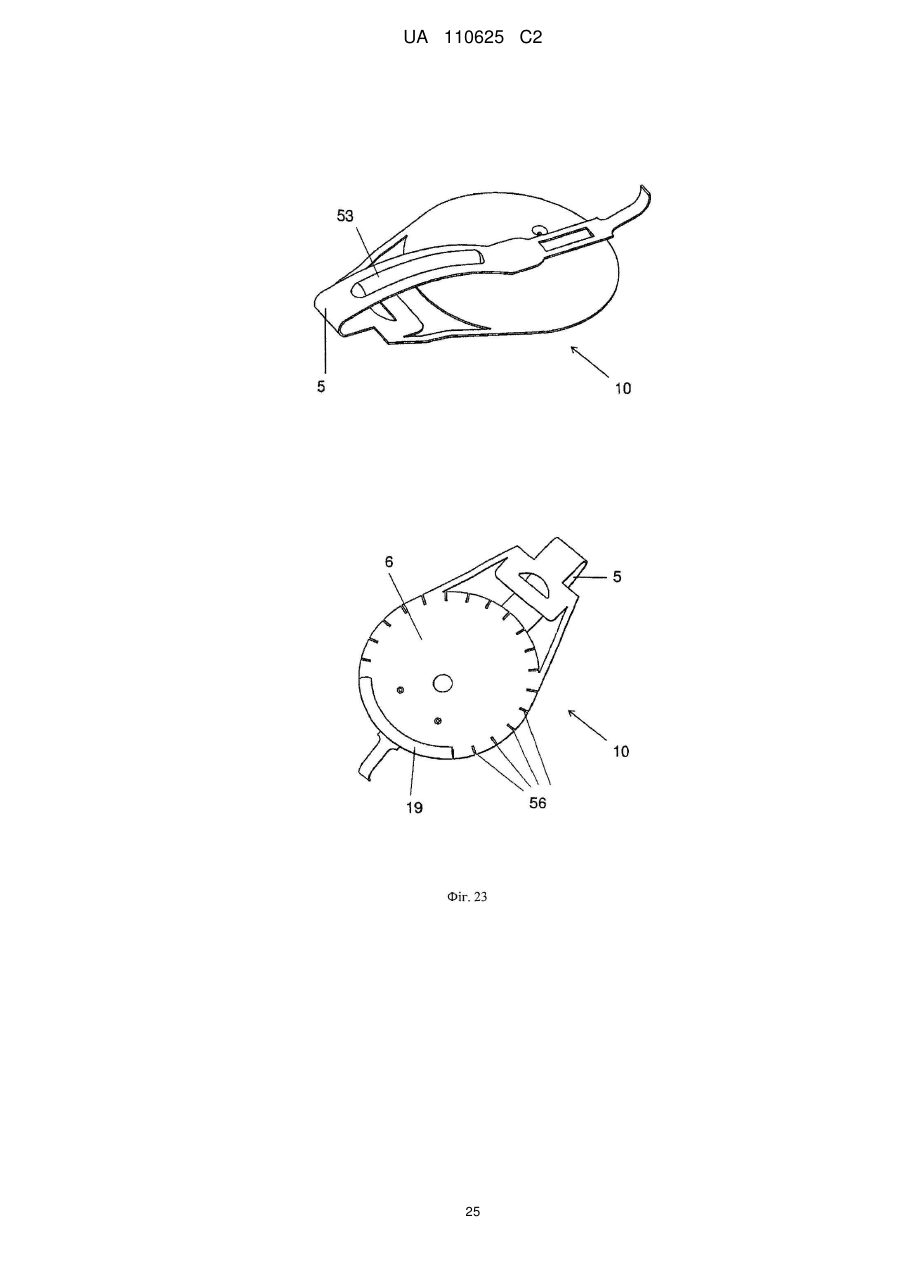

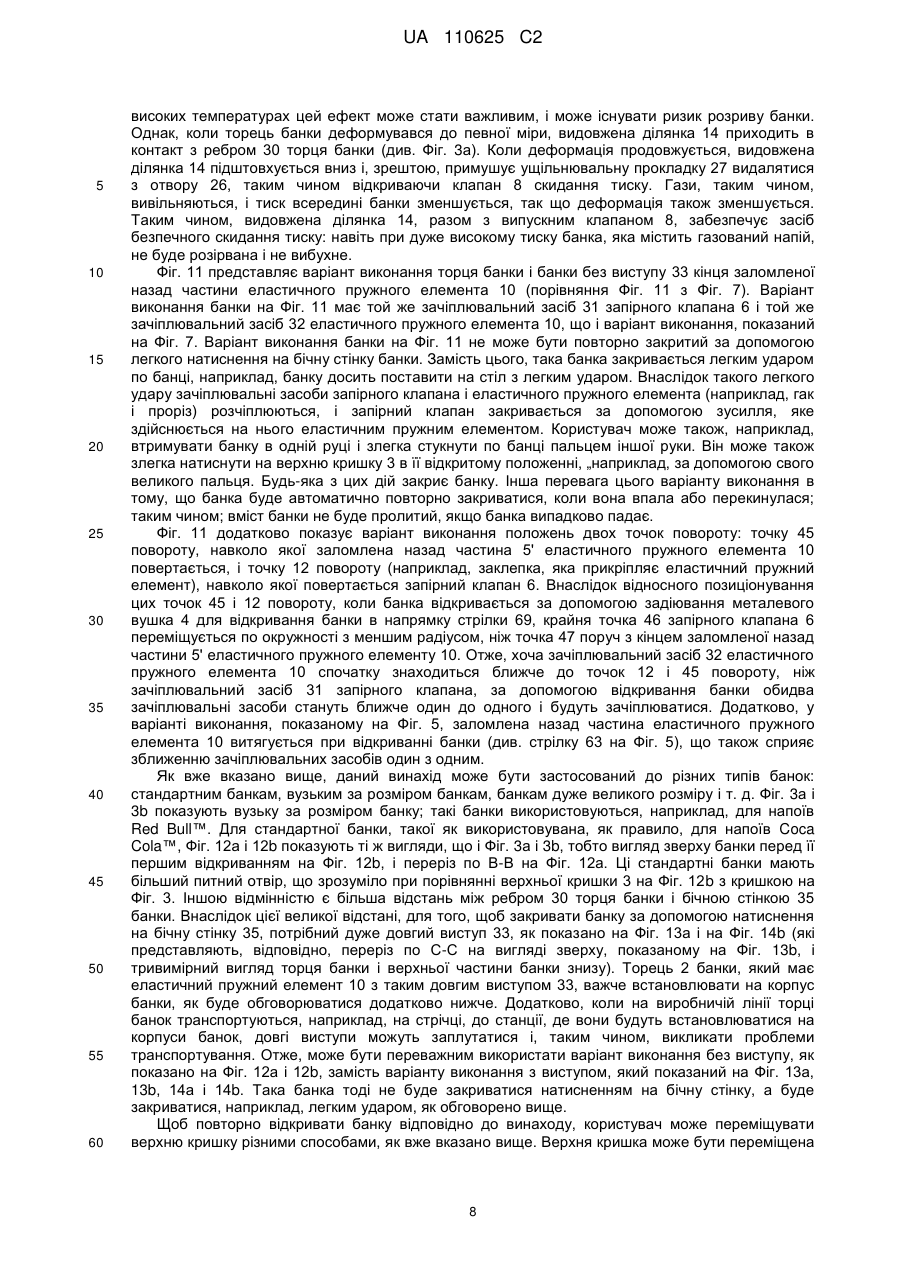

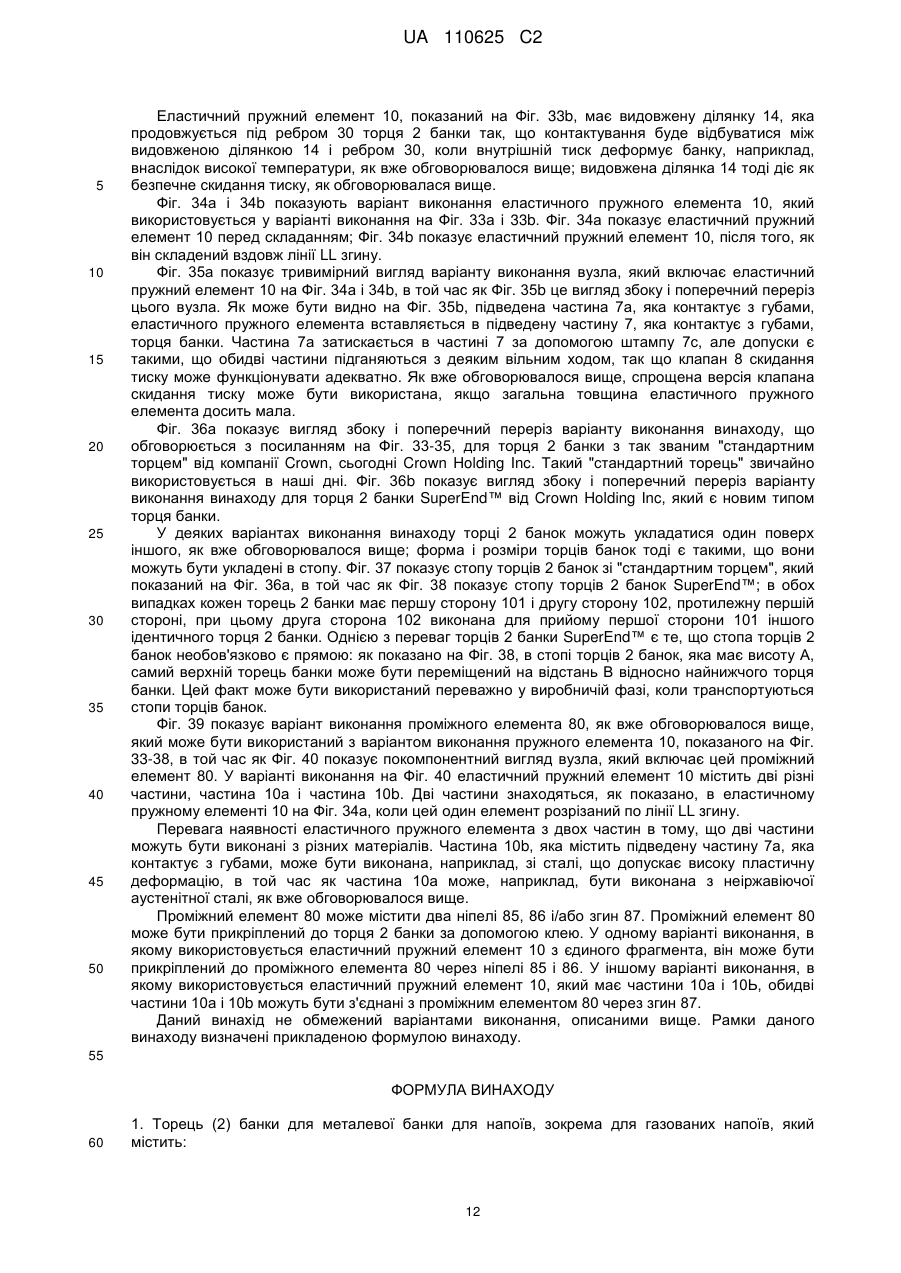

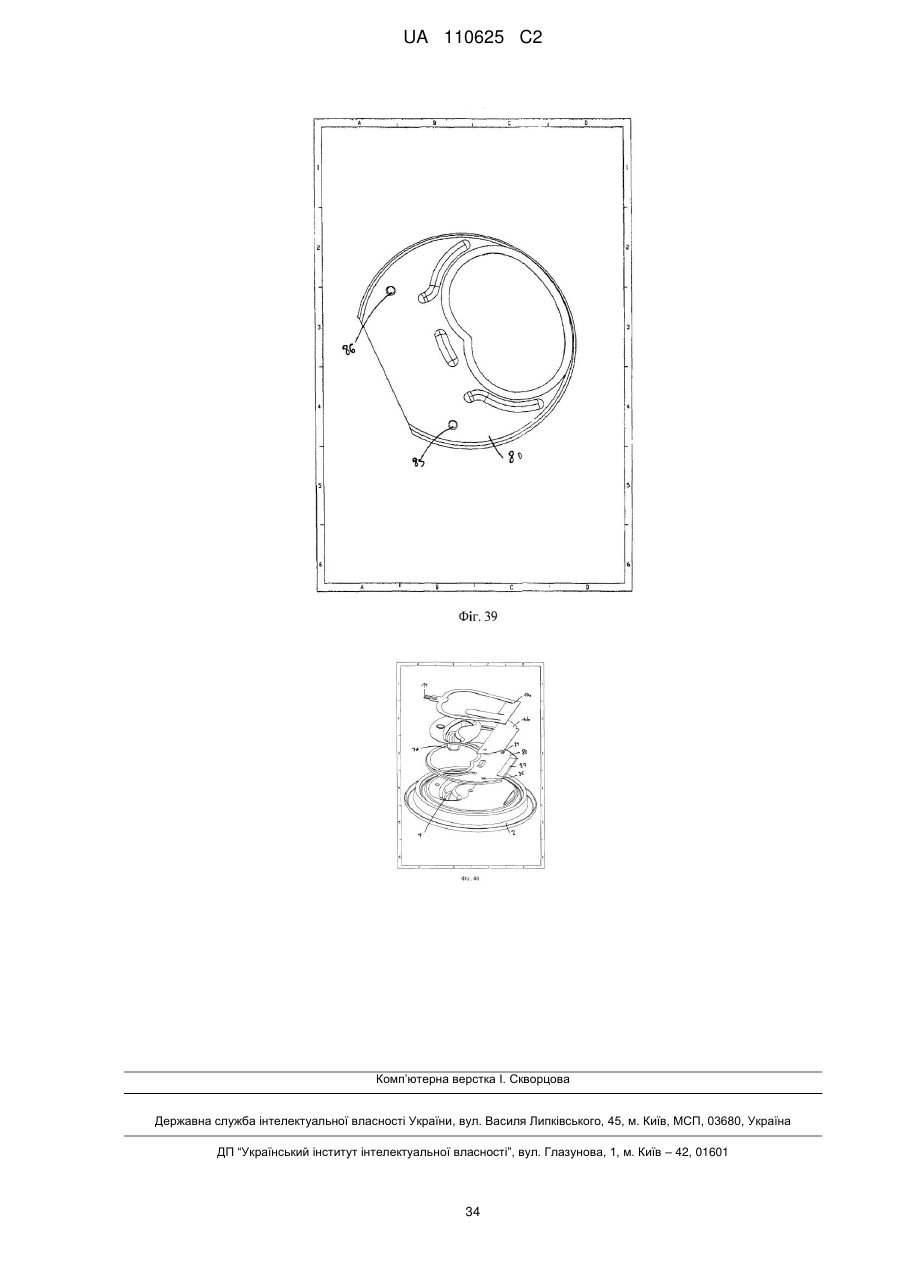

Реферат: Описаний торець (2) банки для металевої банки для напоїв, зокрема для газованих напоїв, включає верхню кришку (3), розміщену в з'єднанні з металевим вушком (4) для відкривання банки, виконаним для видалення верхньої кришки вздовж попередньо утвореної канавки (9), щоб при цьому утворити питний або виливний отвір; еластичний пружний елемент (10), прикріплений до торця банки; і пружно задіяний запірний клапан (6), який є частиною або прикріплений до еластичного пружного елемента (10), і який виконаний так, щоб герметизувати питний або виливний отвір після пиття або виливання; при цьому верхня кришка (3) виконана так, щоб вона залишалася розташованою, після видалення, зверху запірного клапана (6). Додатково, описуються банка, яка включає такий торець банки, і спосіб відкривання і повторного закривання такої банки, а також спосіб виробництва такої банки. UA 110625 C2 (12) UA 110625 C2 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується контейнера, такого як банка для харчового продукту, зокрема, напою, а також - способу виробництва контейнера або банки. Контейнер або банка особливо підходить для газованих або спиртних напоїв. Контейнер або банка може бути забезпечений засобом для легкого повторного закривання після першого відкривання. РІВЕНЬ ТЕХНІКИ Металеві банки для напоїв звичайно мають металеве вушко для відкривання банки (яке працює як важільний механізм), щоб дозволяти відкривання банки вздовж попередньо утвореної неглибокої канавки. Ця конструкція дозволяє випускати надмірний тиск в банці, коли вона відкривається. Коли вушко підіймається, спочатку розрізається борозенка повітровипускного отвору, який дозволяє газам в банці вивільнятися, і потім проривається борозенка отвору, яка задає отвір, через який вміст банки з напоєм може бути розлитий. Канавка має форму незамкненої петлі, так що, коли тиск прикладається за допомогою важеля, щоб проривати метал вздовж канавки, металеве вушко, яке зривається, залишається прикріпленим до верхньої частини банки, навіть коли важіль повертається в своє початкове положення. З існуючими банками перманентний отвір формується за допомогою цих маніпуляцій, так що вміст банки може бути випитий, але, з іншого боку, двоокис вуглецю може вивільнятися, і може відбуватися перелив. Патенти США 4784283 і 5810189 розкривають банки для напоїв, які включають підпружинене вушко всередині банки, яке виконане так, щоб повторно закривати питний отвір, після того як банка відкрита перший раз. Однак для банки з газованим напоєм тиск нагромаджується в банці внаслідок присутності газів. Тиск зменшується, коли об'єм рідини в банці зменшується, але тиск може бути досить високим спочатку: залежно від температури рідини цей тиск може бути між 3 і 4 бар. Такий високий тиск на закриваючу поверхню, 2 наприклад, від 2,5 до 3,5 см отримується в результаті великого зусилля, якому необхідно протидіяти при відкриванні банки для пиття, коли банка все ще містить великий об'єм напою. WO 2007/147542 А1 розкриває закупорювальний пристрій для банок для напоїв, при цьому пристрій містить відкривальне вушко, передбачене на стінці банки для напою, відкривальний елемент для натиснення відкривального вушка всередину і фіксуючий пристрій для знімного кріплення відкривального вушка до вказаної стінки банки для напою. Опублікована заявка США 2008/0314904 (Перр) розкриває закупорювальний пристрій контейнера для харчового продукту, більш конкретно, контейнера для напою, який включає частину стінки, забезпечену отвором, і захисний елемент, який герметизує отвір. Захисний елемент є рухомим між першим, закритим положенням, яке герметизує отвір в частині стінки, і другим, відкритим положенням, яке залишає отвір щонайменше частково відкритим. Захисний елемент забезпечений блокувальним елементом, який закріплює захисний елемент в першому, закритому положенні, і захисний елемент, орієнтований в перше, закрите положення, може бути розблокований за допомогою зміщення блокувального елемента. Операції розблокування і відкривання (питного) отвору розділені, так що обидві операції можуть бути оптимізовані незалежно одна від одної. Контейнер для харчового продукту може бути використаний для газованих напоїв, таких як содова вода. У цьому випадку тиск нагромаджується в контейнері для напою внаслідок присутності газів. У варіанті виконання розкривається закупорювальний пристрій з каналом для відведення газів, який діє як випускний клапан, щоб зменшувати тиск в контейнері для напою, коли він відкривається перший раз. Замість газованих напоїв контейнер для харчового продукту може також бути використаний для інших харчових виробів, таких як, наприклад, негазовані напої, сухий суповий концентрат, швидкорозчинна кава, олія, мед, соуси, молочні продукти, такі як молоко або йогурт, і т. д. СУТЬ ВИНАХОДУ Даний винахід надає альтернативний контейнер, наприклад, банку для харчових продуктів, зокрема, напоїв, таких як газовані напої. Перевага варіантів виконання контейнера або банки в тому, що він забезпечений засобом для легкого повторного закривання, після того, як він відкритий перший раз. Таким чином, зникає протікання продукту харчування або рідини. У деяких варіантах виконання повторне закривання є не тільки непроникним для рідини, але також непроникним для газу. У випадку газованого напою двоокис вуглецю тоді не буде випаровуватися з банки, як у випадку з традиційною банкою, після того, як банка згідно з даним винаходом повторно закрита. Даний винахід надає в одному варіанті виконання торця банки для металевої банки для напоїв, зокрема, для газованих напоїв, торець банки містить: 1 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 верхню кришку, розміщену в з'єднанні з металевим вушком для відкривання банки, виконаним для видалення верхньої кришки з торця банки вздовж попередньо утвореної канавки, щоб при цьому утворити питний або виливний отвір; еластичний пружний елемент, прикріплений до торця банки; пружно задіяний запірний клапан, який є частиною або з'єднаний з еластичним пружним елементом і який виконаний так, щоб закривати і герметизувати питний або виливний отвір після пиття або виливання за допомогою дії вказаного еластичного пружного елемента; при цьому верхня кришка виконана так, щоб вона залишалася розташованою, після видалення, зверху запірного клапана. Еластичний пружний елемент може мати утримувальний засіб для утримування запірного клапана у відкритому положенні після переміщення верхньої кришки. Даний винахід також стосується металевої банки для напоїв, зокрема, для газованих напоїв, яка містить корпус банки і торець банки за винаходом. Даний винахід також стосується способу виробництва банки, варіанти виконання способу, які містять виробництво торця банки відповідно до варіанту виконання, виробництво корпусу банки і прикріплення торця банки до корпусу банки. Варіанти виконання даного винаходу також включають спосіб використання металевої банки для напоїв, яка повторно закривається, зокрема, для газованих напоїв, вказана банка містить корпус банки і торець банки, спосіб містить етапи: задіювання металевого вушка для відкривання банки вказаного торця банки, таким чином, видаляючи верхню кришку вказаного торця банки вздовж попередньо вказаної канавки вказаного торця банки, таким чином, утворюючи питний або виливний отвір; пружного відкривання за допомогою задіювання вказаного металевого вушка для відкривання банки, запірного клапана, який є частиною або з'єднаний з еластичним пружним елементом вказаного торця банки і який виконаний так, щоб закривати і герметизувати вказаний питний або виливний отвір після пиття або виливання за допомогою дії вказаного еластичного пружного елемента (10), при цьому вказана видалена верхня кришка залишається розташованою зверху вказаного запірного клапана. Спосіб може додатково містити утримування вказаного запірного клапана у відкритому положенні за допомогою вказаного еластичного пружного елемента. У переважному варіанті виконання контейнер або банка включає торець банки, торець банки містить верхню кришку, розміщену в з'єднанні з металевим вушком для відкривання банки, виконаним для видалення верхньої кришки вздовж попередньо утвореної канавки або іншої форми механічного послаблення, щоб при цьому створити питний отвір. Торець банки переважно містить пружно задіяний, наприклад, задіяний пружиною запірний клапан, виконаний так, щоб відкривати питний отвір під час пиття і герметизувати питний отвір, коли банка не використовується. Ущільнення може бути непроникним для рідини і/або газу ущільненням. Верхня кришка переважно виконана так, щоб вона залишалася розташованою, після видалення, зверху відкривання банки. У одному варіанті виконання верхня кришка містить підведену частину, яка контактує з губами, на своїй верхній поверхні, і верхня кришка може тоді переміщатися за допомогою переміщення вказаної підведеної частини, яка контактує з губами. Верхня кришка може також переміщатися пальцем користувача. У одному переважному варіанті виконання запірний клапан включає випускний клапан, який необов'язково приводиться в дію за допомогою взаємодії з верхньою кришкою і, наприклад, виконаний так, щоб спускати тиск газу зсередини банки при першому тиску, який здійснюється на випускний клапан. Переважні варіанти виконання контейнера або банки згідно з даним винаходом підходять для масового виробництва. Однією перевагою деяких варіантів виконання винаходу, коли використовується для газованих напоїв, є те, що засіб може бути передбачений для зменшення внутрішнього тиску в банці. У банці з газованим напоєм тиск нагромаджується в банці внаслідок присутності газів. У деяких варіантах виконання винаходу, коли банка відкривається другий або наступний раз, внутрішній тиск зменшується перед повторним відкриванням, так що банка може бути повторно відкрита легко, оскільки не треба протидіяти великому зусиллю. Іншою перевагою деяких варіантів виконання відповідно до винаходу є безпечне скидання тиску. Коли вже відкрита банка, яка містить газований напій, повторно закривається, тиск нагромаджується під торцем банки. Оскільки питний отвір вже створений, міцність торця банки значно зменшена, і торець банки може поступово деформуватися під дією тиску, який підвищується. Така деформація примушує торець банки видуватися назовні. Особливо при високих температурах (наприклад, коли банка знаходиться на сонці в автомобілі) цей ефект 2 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 може ставати важливим, і може існувати ризик розриву банки. У деяких варіантах виконання винаходу безпечне скидання тиску тоді зменшує тиск, перш ніж він стає дуже великим, і, таким чином, забезпечує те, що банка, яка містить газований напій, не буде прорвана і не вибухне. Ще однією перевагою деяких варіантів виконання банок відповідно до винаходу є те, що вони захищені від протікання: коли вони перекидаються або падають, вони автоматично закриваються. Додатково, деякі варіанти виконання банок згідно з винаходом можуть бути повторно закриті легко і різними способами, залежно від розміру і типу банки. Деякі типи банок можуть бути закриті за допомогою м'якого натиснення на бічну стінку банки. Типи банок можуть бути закриті легким ударом по банці, наприклад, за допомогою поміщення банки на стіл з невеликим ударом. Іншою, важливою перевагою контейнера або банки згідно з винаходом є те, що вона може бути легко зроблена. У порівнянні з традиційною банкою відрізняється тільки торець банки. Таким чином, традиційна виробнича лінія для банок може бути модифікована, щоб створювати контейнер або банку, наприклад, замінюючи етапи виробництва для традиційного торця банки етапами виробництва для торця банки згідно з винаходом; наприклад, адаптуючи технологічне оснащення виробничої лінії. Етапи виробництва і технологічне оснащення для корпусу банки і для прикріплення торця банки до корпусу банки можуть залишатися незмінними. Більше того, торець банки за винаходом вимагає тільки невеликого числа частин. У деяких варіантах виконання відповідно до винаходу еластичний пружний елемент має такі розміри і властивості, як кожний з торців банки, еластичний пружний елемент, є таким, який складається в стопу. Торці банки, таким чином, можуть укладатися один поверх іншого, так що стопа торців банки вимагає зовсім небагато місця, рівно стільки ж, що і укладені торці банок для традиційних банок. Контейнер або банка будуть описані нижче, головним чином, коли використовується для напоїв, зокрема, газованих напоїв. Буде зрозуміло з опису, однак, що банка може також бути використана для інших харчових продуктів, таких як сухий суповий концентрат, швидкорозчинна кава, олія, мед, соуси, молочні продукти, такі як молоко або йогурт, і т. д. Короткий опис креслень Винахід буде описаний, тільки як приклад, з посиланням на супроводжуючі креслення, на яких: Фіг. 1а і 1b - тривимірні вигляди варіанту виконання торця банки і верхньої частини банки, видимі, відповідно, зверху і знизу; Фіг. 2а і 2b - вигляди варіанту виконання еластичного пружного елемента; Фіг. 3b - вигляд зверху варіанту виконання торця банки і верхньої частини банки перед її першим відкриванням, а Фіг. 3а показує переріз по А-А на Фіг. 3b; Фіг. 4-10 вигляди варіанту виконання торця банки і верхньої частини банки, на яких передня половина відрізана, і на яких: Фіг. 4 і 5 - перше відкривання банки; Фіг. 6а і 6b вигляди банки, готової для пиття; Фіг. 7 і 8 - повторне закривання банки; Фіг. 9а і 9b вигляди повторно закритої банки; Фіг. 10а і 10b - повторне відкривання банки, яке включає скидання тиску; Фіг. 11 - інший варіант виконання торця банки і верхньої частини банки, при цьому передня частина відрізана; Фіг. 12b - вигляд зверху варіанту виконання торця банки і верхньої частини банки іншого типу перед її першим відкриванням, а Фіг. 12а показує переріз по В-В на Фіг. 12b; Фіг. 13b - вигляд зверху іншого варіанту виконання торця банки і верхньої частини банки типу, показаного на Фіг. 12а і 12b, перед першим відкриванням банки, а Фіг. 13а показує переріз по С-С на Фіг. 13b; Фіг. 14а і 14b - для варіанту виконання на Фіг. 13а і 13b, тривимірні вигляди торця банки і верхньої частини банки, видимі, відповідно, зверху і знизу; Фіг. 15b - вигляд зверху варіанту виконання торця банки і верхньої частини банки, яка має підняту частину, яка контактує з губами, перед її першим відкриванням, а Фіг. 15а показує переріз по F-F на Фіг. 15b; Фіг. 16b - вигляд зверху іншого варіанту виконання торця банки і верхньої частини банки, яка має підняту частину, яка контактує з губами, перед першим відкриванням банки, а Фіг. 16а показує переріз по Е-Е на Фіг. 16b; Фіг. 17а і 17b - варіант виконання торця банки і верхньої частини банки, при цьому передня половина зрізана; 3 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 18 - тривимірний вигляд нижньої сторони варіанту виконання еластичного пружного елемента; Фіг. 19а і 19b - варіант виконання еластичного пружного елемента, верхню кришку і металеве вушко для відкривання банки; Фіг. 20 - варіант виконання торця банки і верхньої частини банки, при цьому металеве вушко для відкривання частково відрізане; Фіг. 21 - варіант виконання еластичного пружного елемента, який має асиметричний еластичний з'єднувальний засіб; Фіг. 22 - варіант виконання еластичного пружного елемента із зміцненою ділянкою; Фіг. 23 - варіант виконання еластичного пружного елемента, який включає запірний клапан з надрізами; Фіг. 24а і 24b - варіант виконання еластичного пружного елемента, який включає засіб сповільнення закривання; Фіг. 25а і 25b - варіант виконання банки, яка має додаткову блокуючу ознаку; Фіг. 26 - множина торців банок згідно з одним варіантом виконання, укладених в стопу; Фіг. 27 - варіант виконання еластичного пружного елемента, відповідного для використання в торцях банок, які складаються в стопу, які показані на Фіг. 26; Фіг. 28а і 28b - вигляди зверху і знизу еластичного пружного елемента на Фіг. 27 в складеному стані; Фіг. 29 - варіант виконання проміжного елемента; Фіг. 30 - проміжний елемент на Фіг. 29, змонтований на торці банки; Фіг. 31 - еластичний пружний елемент, показаний на Фіг. 28а, який збирається в проміжний елемент на Фіг. 29; Фіг. 32 - вузол по Фіг. 31 з еластичного пружного елемента і проміжного елемента, встановлений на торці банки; Фіг. 33а і 33b - тривимірні вигляди іншого варіанту виконання торця банки, видимі, відповідно, зверху і знизу; Фіг. 34а і 34b - варіант виконання еластичного пружного елемента, який використовується у варіантах виконання на Фіг. 33а і 33b; Фіг. 35а і 35b - варіант виконання вузла, який включає еластичний пружний елемент на Фіг. 34а і 34b; Фіг. 36а і 36b - перерізи варіантів виконання торців банки; Фіг. 37 і 38 - стопи торців банки різних варіантів виконання; Фіг. 39 - варіант виконання проміжного елемента; Фіг. 40 - покомпонентний вигляд вузла, який включає проміжний елемент на Фіг. 39. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ВИНАХОДУ Хоча даний винахід описаний нижче на прикладі конкретних варіантів виконання і з посиланням на певні креслення, він обмежується тільки прикладеною формулою винаходу. Описані тут креслення є схематичними і необмежувальними. На кресленнях розмір деяких елементів може бути представлений не в масштабі для ілюстративних цілей. Розміри і відносні розміри можуть не відповідати фактично тим, які використовуються на практиці. Крім того, терміни перший, другий, третій і т. д. в описі і формулі винаходу використовуються, щоб відрізняти аналогічні елементи один від одного і, можливо, для вказування послідовності здійснення дій. Потрібно розуміти, що таким чином терміни, які використовуються є взаємозамінними при відповідних обставинах, а варіанти виконання винаходу, описані в даному документі, допускають роботу в послідовностях, відмінних від послідовностей, описаних або проілюстрованих в даному документі. Крім того, терміни "верхній", "нижній", "вище", "нижче" і т. п. в описі і формулі винаходу використовуються для описових цілей і, зокрема, для опису відносних положень. Потрібно розуміти, що таким чином використовувані терміни є взаємозамінними при відповідних обставинах, а варіанти виконання винаходу, описані в даному документі, допускають роботу в орієнтаціях, відмінних від описаних або проілюстрованих в даному документі. Потрібно зазначити, що термін "який містить", що використовується в формулі винаходу, не повинен інтерпретуватися як обмежений засобами, перерахованими далі; він не виключає інші елементи або етапи. Таким чином, він повинен бути інтерпретований як такий, що задає наявність викладених ознак, цілих частин, етапів або компонентів, які згадуються тут, однак не перешкоджає наявності або додаванню однієї або більше інших ознак, цілих частин, етапів або компонентів або їх груп. Таким чином, контекст виразу пристрій містить засіб А і В не повинен 4 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 обмежуватися пристроями, які складаються тільки з компонентів А і В. Це означає, що відносно даного винаходу тільки доречними компонентами пристрою є А і В. Фіг. 1а показує тривимірний вигляд верхньої частини контейнера або банки, наприклад, банки для напоїв, яка повторно закупорюється, відповідно до варіанту виконання даного винаходу. Банка включає корпус 1 банки і торець 2 банки, прикріплений до корпусу. Корпус банки може бути стандартним корпусом банки, типово виконаним зі сталі або з алюмінію. Торець банки часто виробляється з алюмінію. Жоден з цих матеріалів не представляє обмеження для винаходу, наприклад, торець 2 банки за винаходом може бути виконаний зі сталі. Якщо використовується сталь, на корпус 1 банки, торець 2 банки або на обидва елементи звичайно нанесено покриття. Винахід може бути застосований до різних стандартів контейнерів, таких як банки для напоїв, і розмірам, а також до так званих "вузьких" банок і банок "дуже великого розміру". Фіг. 1а показує "вузьку за розміром" банку з так званим невеликим питним отвором. Стандартна банка з великим питним отвором показана і обговорюється додатково нижче. Інші структури отворів, таких як питні або виливні отвори, також можуть бути використані. У варіанті виконання край торця 2 банки є стандартним, і, зокрема, спосіб, яким він повинен бути встановлений на корпусі 1 банки після наповнення харчовим продуктом. У варіанті виконання, показаному на Фіг. 1а і 1b, центральна частина торця 2 банки має проривну панель 3, що називається верхньою кришкою в цьому документі, яка дуже схожа на частину стандартного торця банки для напоїв, яка зривається. Як і у відомій, традиційній банці для напоїв, верхня кришка 3 може бути зірвана вздовж попередньо сформованої неглибокої канавки 9 або іншої форми механічного послаблення за допомогою смикання за металеве вушко 4 для відкривання банки, що працює як важіль. Отвір, який, таким чином, створюється, служить як виливний або питний отвір, як і в традиційній банці для напоїв. Однак в традиційній банці для напоїв верхня кришка залишається прикріпленою до банки, тоді як в розкритому варіанті виконання згідно з винаходом верхня кришка 3 повністю відривається від торця банки вздовж канавки 9. Після відривання верхньої кришки 3 верхня кришка 3 залишається прикріпленою до запірного клапана 6 (показаного на Фіг. 1b), який виконаний так, щоб повторно герметизувати виливний або питний отвір після пиття за допомогою дії еластичного пружного елемента 10, яка описана детально додатково нижче. У показаному варіанті виконання перед відкриванням перший раз банка закривається тим же способом, що і традиційна банка. Вона відкривається за допомогою створення прориву крізь метал, як і у випадку традиційної банки, і, таким чином, вона є такою ж герметичною, як і традиційна банка. Багато інших існуючих банок, які повторно герметизуються, покладаються на інші механізми відкривання, наприклад, на відкривання за допомогою повернення, і вони часто зовсім не так герметичні. У варіанті виконання запірний клапан 6 є пластинчатим елементом, який пружно відхиляється, наприклад, підпружинений відносно нижньої сторони торця 2 банки за допомогою сили пружності, наприклад, пружної сили, яка здійснюється пружним елементом, таким як пружинячий засіб 5, який є частиною еластичного пружного елемента 10, і додатково, можливо, за допомогою будь-якого зусилля, яке отримується в результаті внутрішнього тиску, що нагромаджується, коли банка наповнена газованим напоєм. Запірний клапан може бути круглим, може бути овальним, може мати іншу форму. Запірний клапан 6 може бути забезпечений випускним клапаном. Інші варіанти виконання цього випускного клапана розкриваються додатково нижче. У варіанті виконання, показаному на Фіг. 1а і 1b, споживач може пити або виливати з банки, розкриваючи верхню кришку 3, застосовуючи металеве вушко 4 для відкривання банки, як пояснено вище; при додатковому переміщенні металевого вушка 4 для відкривання банки запірний клапан 6 утримується у відкритому положенні, так що споживач може пити або виливати. Це пояснюється детально додатково нижче, з посиланням на Фіг. 4-6; Фіг. 4 і 5 ілюструють перше відкривання банки, в той час як Фіг. 6а і 6b показують банку, готову для пиття. Фіг. 6а показує вигляд збоку варіанту виконання банки, в той час як Фіг. 6b показує деталі ділянки, вказаної на Фіг. 6а. На Фіг. 6а верхня кришка 3 і, отже, запірний клапан 6 під верхньою кришкою, була натиснута вниз за допомогою застосування металевого вушка 4 для відкривання банки, протидіючи зусиллю еластичного пружного елемента 10. На Фіг. 6а металеве вушко 4 для відкривання банки тепер відводиться назад в своє початкове положення, як вказано стрілкою 64. Запірний клапан 6 утримується у відкритому положенні утримувальним засобом 32 еластичного пружного елемента 10; у варіанті виконання на Фіг. 6а і 6b цей утримувальний засіб 32 є прорізом 32, який зачіплюється із трохи зігнутим вниз гаком 31 запірного клапана 6 і, таким чином, утримуючи клапан. У варіанті виконання на Фіг. 1а і 1b еластичний пружний елемент 10 містить пружинячий засіб 5. Цей варіант виконання еластичного пружного елемента 10 показаний детально на Фіг. 5 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 2а і 2b, які показують, відповідно, вигляд знизу і вигляд зверху еластичного пружного елемента 10, і елемент 10 додатково показаний на Фіг. 3а, яка є поперечним перерізом верхньої частини банки. У цьому варіанті виконання еластичний пружний елемент 10 містить пружинячий засіб 5, і відривний клапан 6 є частиною еластичного пружного елемента 10. У інших варіантах виконання винаходу запірний клапан 6 може бути окремим елементом, з'єднаним з еластичним пружним елементом. Еластичний пружний елемент і запірний клапан, якщо він не є частиною еластичного пружного елемента, виконані, наприклад, з HSS (високоміцної сталі) яка має досить хорошу пружність, об'єднану з хорошими механічними властивостями для штампування і деформації. У деяких варіантах виконання еластичний пружний елемент може містити множину частин. У варіанті виконання на Фіг. 1-3 еластичний пружний елемент 10 є єдиною частиною і є спеціально спроектованим пластинчатим елементом. Еластичний пружний елемент 10 тепер додатково обговорюється з посиланням на Фіг. 2а, 2b і 3. Еластичний пружний елемент 10 містить запірний клапан 6 і пружинячий засіб 5; запірний клапан 6 прикріплений до пружинячого засобу 5 еластичним з'єднувальним засобом, яким є, у варіанті виконання, показаному на Фіг. 2а і 2b, - вузькі, еластичні смуги 13. Перед установленням в банці частина еластичного пружного елемента 10 заломлюється, так що виходить заломлена назад частина 5'. Ця заломлена назад частина 5' може включати зігнуту частину 5" і кінець 5'". Кінець 5'" заломленої назад частини 5' підштовхується до нижньої сторони запірного клапана 6 (Фіг. 3а). Смуги 13 і пружинячий засіб 5, які включають заломлену назад частину 5', відхиляють запірний клапан 6 відносно нижньої сторони торця 2 банки (Фіг. 1b). Звертаючись знову до Фіг. 3а, деякі варіанти виконання еластичного пружного елемента 10 можуть додатково містити видовжену ділянку 14 кінця 5'" і/або виступ 33; обидва елементи показані у варіанті виконання на Фіг. 3а. Видовжена ділянка 14, яка може бути вузькою смугою, розташована під ребром 30 торця 2 банки і діє як безпечне скидання тиску. Виступ 33 використовується, щоб повторно закривати банку в деяких варіантах виконання. Як виступ 33, так і безпечне скидання тиску обговорюються більш детально додатково нижче, а також інші частини еластичного пружного елемента 10. Еластичний пружний елемент 10 може бути виконаний з типу матеріалу, який має хороші пружні властивості, наприклад, металу, такого як сталь. Еластичний пружний елемент 10 може мати отвір 11 (показане на Фіг. 2b), через який він може бути прикріплений до торця 2 банки через фіксуючий пристрій, такий як заклепка 12 (Фіг. 3а і 3b). На Фіг. 3а металеве вушко 4 для відкривання банки прикріплене до торця 2 банки за допомогою іншої заклепки 52. Варіанти виконання банки за винаходом, які відкриваються, які повторно закриваються і які повторно відкриваються, ілюстровані на Фіг. 4-10, які показують вигляд збоку банки, при цьому передня половина відрізана. Фіг. 4 показує варіант виконання банки за винаходом, яка відкривається перший раз. Металеве вушко 4 для відкривання банки задіюється користувачем в напрямку стрілки 61 і, тим самим, видаляє верхню кришку 3 з торця 2 банки, відриваючи її вздовж попередньо сформованої канавки 9. Верхня кришка 3, зверху запірного клапана 6, натискається вниз і проти зусилля, яке здійснюється еластичним пружним елементом 10 на запірний клапан 6, за допомогою дії металевого вушка 4 для відкривання банки. На Фіг. 5 металеве вушко 4 для відкривання банки переміщається ще далі в напрямку стрілки 62. За допомогою цієї дії зігнута частина 5" (див. Фіг. 4 і 5) заломленій назад частині 5' еластичного пружного елемента 10 розтягується, як вказано стрілкою 63 на Фіг. 5. Це розтягнення викликане геометрією, як правило, формою, і еластичними властивостями еластичного пружного елемента 10. Розтягнення важливе, оскільки виступ 33, таким чином, підводиться ближче до бічної стінки 35 банки, що буде використано, щоб повторно закривати банку, як буде обговорюватися в зв'язку з Фіг. 7 і 8. Таким чином в переважному варіанті виконання заломлена назад частина 5' має таку форму, що при відкриванні банки виступ 33 переміщується ближче до бічної стінки 35 банки. Наступний етап показаний на Фіг. 6а і 6b. Металеве вушко 4 для відкривання банки переміщується, в напрямку стрілки 64, назад в своє початкове положення. Запірний клапан 6 і зверху нього верхня кришка 3 утримуються у відкритому положенні, як найкраще показано на Фіг. 6b, яка є деталізацією ділянки, вказаної на Фіг. 6а. Банка тепер знаходиться в положенні для пиття або виливання. Запірний клапан 6 утримується у відкритому положенні утримувальним засобом 32, яким у варіанті виконання на Фіг. 6а і 6b є проріз 32 (також показаний на Фіг. 1b), який зачіплюється з трохи зігнутим вниз гаком 31 запірного клапана 6. Звичайно, можуть бути використані інші утримувальні засоби. У іншому варіанті виконання зачіплювальним засобом еластичного пружного елемента є гак, який зачіплюється із зачіплювальним засобом запірного клапана. 6 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 Варіант виконання повторного закривання банки показаний на Фіг. 7 і 8. В варіанті виконання на Фіг. 7 користувач злегка натискає на бічну стінку 35 банки в місці навпроти металевого вушка 4 для відкривання банки. Бічна стінка банки є тонкою, і користувач, таким чином, здійснює зусилля за допомогою бічної стінки 35 на виступ 33 кінця заломленої назад частини еластичного пружного елемента 10. Виступ 33 тепер переміщається в напрямку стрілки 65, і гак 31 і щілина 32 розчіпляються, як показано на Фіг. 8. Внаслідок зусилля, яке здійснюється еластичним пружним елементом 10, запірний клапан 6 тепер переміщується в напрямку стрілки 66, щоб закривати питний отвір. Фіг. 9а і Фіг. 9b, яка є докладним виглядом ділянки, вказаної на Фіг. 9а, показують варіант виконання повторно закритої банки. Запірний клапан 6 тепер закрив питний отвір, який щільно герметизований за допомогою ущільнювальної прокладки 19 запірного клапана 6. Запірний клапан 6 має таку ущільнювальну прокладку 19 по всій своїй окружності, так що питний отвір щільно закривається (наприклад, на Фіг. 8, тільки половина цієї прокладки і половина запірного клапана показана - передня половина відрізана на цьому кресленні; на Фіг. 17а показана ущільнювальна прокладка повністю). Ущільнювальна прокладка 19 може, наприклад, бути виконана з силікону або іншого прийнятного матеріалу. У варіанті виконання, показаному на Фіг. 9b, верхня кришка 3 тепер знаходиться на невеликій відстані, наприклад, декілька десятих міліметра, нижче ніж площина торця 2 банки. Перевага в тому, що задирки, які можуть з'являтися на кромці верхньої кришки 3 внаслідок відривального видалення верхньої кришки при відкриванні банки, не будуть торкатися торця 2 кришки. Таким чином, ці задирки не будуть ускладнювати питний отвір і не будуть заважати повторному відкриванню банки. У варіанті виконання на Фіг. 9а і 9b верхня кришка 3 може злегка переміщатися у напрямку до запірного клапана 6, після того, як банка відкрита, внаслідок способу, яким верхня кришка 3 прикріплена до запірного клапана 6. В варіанті виконання використовуються дві скоби 36 (тільки одна скоба 36 показана на Фіг. 9а і 9b). Кожна скоба 36 з'єднана з опуклістю 38 у верхній кришці 3, пронизує запірний клапан 6 через отвір 21 і закінчується в потовщенні, так званому грибі 37. (Дві опуклості 38 для з'єднувального засобу 36 показані на Фіг. 3b). Коли банка відкривається перший раз, з'єднувальний засіб 36 штовхається вниз, і товщина ущільнювальної прокладки 19 є досить великою, так що, коли банка повторно закривається, верхня кришка 3 знаходиться на невеликій відстані нижче ніж площина торця 2 банки, як обговорювалася вище. Додатково, скоби 36 є достатньо довгими, так що верхня кришка 3 залишається розташованою зверху запірного клапана 6, але може все ще переміщуватися трохи вгору або вниз. Звичайно, верхня кришка 3 може бути прикріплена іншими способами до запірного клапана 6. Фіг. 10а і Фіг. 10b, яка показує детально ділянку, вказану на Фіг. 10а, ілюструють повторне відкривання банки, при цьому банка включає варіант виконання клапана 8 скидання тиску. Щоб відкривати банку, користувач приводить в дію металеве вушко 4 для відкривання банки в напрямку стрілки 67. Це спочатку штовхає верхню кришку 3 вниз. Верхня кришка 3 містить частину 25, яка виступає, спрямовану вниз. Запірний клапан 6 має отвір 26, розташований перед опуклістю 25. Отвір 26 може мати лійкоподібний поперечний переріз для того, щоб приймати опуклість 25. Заломлена назад частина 5 еластичного пружного елемента 10 забезпечена поряд зі своїм кінцем частиною 5'", яка, по суті, паралельна запірному клапану 6 і забезпечена ущільнювальним елементом 27, який ефективно закриває отвір 26, коли банка не використовується споживачем, оскільки частина 5'" тоді підштовхується до нижньої сторони запірного клапана 6. При застосуванні металевого вушка 4 для відкривання банки в напрямку стрілки 67 верхня кришка 3 штовхається вниз, і опуклість 25 натискає - через отвір 26 - на герметизуючий елемент 27. Таким чином, частина 5'" відштовхується від запірного клапана 6, в напрямку стрілки 68, перш ніж запірний клапан 6 сам відкривається. Ця дія спускає тиск зсередини банки через отвір 26 і після цього полегшує відкривання самого запірного клапана 6, коли металеве вушко 4 для відкривання банки додатково переміщується в напрямку стрілки 67. Таким чином, отвір 26 разом з частиною 25, яка виступає, і ущільнювальною прокладкою 27 діють як клапан 8 скидання тиску. Переважно, банка відповідно до винаходу також включає засіб безпечного скидання тиску. Один варіант виконання показаний на Фіг. 3а. Цей поперечний переріз банки показує, що видовжена ділянка 14 кінця 5'" еластичного пружного елемента 10 продовжується під ребром 30 торця 2 банки. Видовжена ділянка 14, разом з клапаном 8 скидання тиску, діє як засіб безпечного скидання тиску, як буде зараз пояснено. Коли вже відкрита банка, яка містить газований напій, повторно герметизується за допомогою запірного клапана 6, тиск наростає під торцем банки, як вже обговорювався вище. Оскільки питний отвір вже створений, міцність торця банки значно зменшилась, і торець банки може поступово деформуватися під дією тиску, який підвищується. Така деформація примушує торець банки видуватися назовні. Особливо при 7 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 високих температурах цей ефект може стати важливим, і може існувати ризик розриву банки. Однак, коли торець банки деформувався до певної міри, видовжена ділянка 14 приходить в контакт з ребром 30 торця банки (див. Фіг. 3а). Коли деформація продовжується, видовжена ділянка 14 підштовхується вниз і, зрештою, примушує ущільнювальну прокладку 27 видалятися з отвору 26, таким чином відкриваючи клапан 8 скидання тиску. Гази, таким чином, вивільняються, і тиск всередині банки зменшується, так що деформація також зменшується. Таким чином, видовжена ділянка 14, разом з випускним клапаном 8, забезпечує засіб безпечного скидання тиску: навіть при дуже високому тиску банка, яка містить газований напій, не буде розірвана і не вибухне. Фіг. 11 представляє варіант виконання торця банки і банки без виступу 33 кінця заломленої назад частини еластичного пружного елемента 10 (порівняння Фіг. 11 з Фіг. 7). Варіант виконання банки на Фіг. 11 має той же зачіплювальний засіб 31 запірного клапана 6 і той же зачіплювальний засіб 32 еластичного пружного елемента 10, що і варіант виконання, показаний на Фіг. 7. Варіант виконання банки на Фіг. 11 не може бути повторно закритий за допомогою легкого натиснення на бічну стінку банки. Замість цього, така банка закривається легким ударом по банці, наприклад, банку досить поставити на стіл з легким ударом. Внаслідок такого легкого удару зачіплювальні засоби запірного клапана і еластичного пружного елемента (наприклад, гак і проріз) розчіплюються, і запірний клапан закривається за допомогою зусилля, яке здійснюється на нього еластичним пружним елементом. Користувач може також, наприклад, втримувати банку в одній руці і злегка стукнути по банці пальцем іншої руки. Він може також злегка натиснути на верхню кришку 3 в її відкритому положенні, „наприклад, за допомогою свого великого пальця. Будь-яка з цих дій закриє банку. Інша перевага цього варіанту виконання в тому, що банка буде автоматично повторно закриватися, коли вона впала або перекинулася; таким чином; вміст банки не буде пролитий, якщо банка випадково падає. Фіг. 11 додатково показує варіант виконання положень двох точок повороту: точку 45 повороту, навколо якої заломлена назад частина 5' еластичного пружного елемента 10 повертається, і точку 12 повороту (наприклад, заклепка, яка прикріпляє еластичний пружний елемент), навколо якої повертається запірний клапан 6. Внаслідок відносного позиціонування цих точок 45 і 12 повороту, коли банка відкривається за допомогою задіювання металевого вушка 4 для відкривання банки в напрямку стрілки 69, крайня точка 46 запірного клапана 6 переміщується по окружності з меншим радіусом, ніж точка 47 поруч з кінцем заломленої назад частини 5' еластичного пружного елементу 10. Отже, хоча зачіплювальний засіб 32 еластичного пружного елемента 10 спочатку знаходиться ближче до точок 12 і 45 повороту, ніж зачіплювальний засіб 31 запірного клапана, за допомогою відкривання банки обидва зачіплювальні засоби стануть ближче один до одного і будуть зачіплюватися. Додатково, у варіанті виконання, показаному на Фіг. 5, заломлена назад частина еластичного пружного елемента 10 витягується при відкриванні банки (див. стрілку 63 на Фіг. 5), що також сприяє зближенню зачіплювальних засобів один з одним. Як вже вказано вище, даний винахід може бути застосований до різних типів банок: стандартним банкам, вузьким за розміром банкам, банкам дуже великого розміру і т. д. Фіг. 3а і 3b показують вузьку за розміром банку; такі банки використовуються, наприклад, для напоїв Red Bull™. Для стандартної банки, такої як використовувана, як правило, для напоїв Coca Cola™, Фіг. 12а і 12b показують ті ж вигляди, що і Фіг. 3а і 3b, тобто вигляд зверху банки перед її першим відкриванням на Фіг. 12b, і переріз по В-В на Фіг. 12а. Ці стандартні банки мають більший питний отвір, що зрозуміло при порівнянні верхньої кришки 3 на Фіг. 12b з кришкою на Фіг. 3. Іншою відмінністю є більша відстань між ребром 30 торця банки і бічною стінкою 35 банки. Внаслідок цієї великої відстані, для того, щоб закривати банку за допомогою натиснення на бічну стінку 35, потрібний дуже довгий виступ 33, як показано на Фіг. 13а і на Фіг. 14b (які представляють, відповідно, переріз по С-С на вигляді зверху, показаному на Фіг. 13b, і тривимірний вигляд торця банки і верхньої частини банки знизу). Торець 2 банки, який має еластичний пружний елемент 10 з таким довгим виступом 33, важче встановлювати на корпус банки, як буде обговорюватися додатково нижче. Додатково, коли на виробничій лінії торці банок транспортуються, наприклад, на стрічці, до станції, де вони будуть встановлюватися на корпуси банок, довгі виступи можуть заплутатися і, таким чином, викликати проблеми транспортування. Отже, може бути переважним використати варіант виконання без виступу, як показано на Фіг. 12а і 12b, замість варіанту виконання з виступом, який показаний на Фіг. 13а, 13b, 14а і 14b. Така банка тоді не буде закриватися натисненням на бічну стінку, а буде закриватися, наприклад, легким ударом, як обговорено вище. Щоб повторно відкривати банку відповідно до винаходу, користувач може переміщувати верхню кришку різними способами, як вже вказано вище. Верхня кришка може бути переміщена 8 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 за допомогою переміщення металевого вушка 4 для відкривання банки, як вже обговорено вище. Фіг. 15 і 16 показують інший варіант виконання торця банки, при цьому верхня кришка 3 містить підведену частину 7, яка контактує з губами, на своїй верхній поверхні. За допомогою контактування підведеної частини 7 зі своїми губами споживач штовхає верхню кришку вниз і створює отвір так, що він може пити з банки. Функціонування такої контактуючої з губами частини обговорюється і пояснено детально в заявці РСТ/ЕР2011/052078 цього ж заявника, включеній в даний опис шляхом посилання. Фіг. 16а і 16b показують варіант виконання банки, яка має підведену частину 7, яка контактує з губами і яка містить виступ 33 кінця заломленої назад частини еластичного пружного елемента 10. Фіг. 15а і 15b показують інший варіант виконання банки, яка має підведену частину 7, яка контактує з губами, і яка не має виступу 33. Частина 7, яка контактує з губами, може використовуватися, щоб штовхати верхню кришку 3 вниз досить далеко, так що запірний клапан 6 може утримуватися утримувальним засобом 32, як пояснено вище. Вона також може бути використана, щоб штовхати верхню кришку 3 не дуже далеко вниз, так що запірний клапан 6 закривається за допомогою зусилля еластичного пружного елемента 10, коли тиск, який здійснюється на частину 7, яка контактує з губами, вбирається. У іншому варіанті виконання торець банки включає підведену частину 7, яка контактує з губами, але без утримувального засобу 32, так що запірний клапан 6 автоматично закривається, коли споживач припиняє штовхати частину 7, яка контактує з губами, вниз, і це не залежить від глибини, на яку частину, яка контактує з губами, була натиснута вниз. Установка варіанту виконання торця 2 банки на корпус 1 банки, в якому торець 2 банки містить еластичний пружний елемент 10, який має виступ 33, тепер обговорюється з посиланням на Фіг. 17а і 17b, при цьому Фіг. 17b показує деталі ділянки, вказаної на Фіг. 17а. Показана тільки половина торця 2 банки і верхньої частини корпусу 1 банки; передня половина відрізана. Якщо виступ 33 видається далі, ніж контур торця 2 банки, торець 2 банки може утримуватися злегка нахиленим, щоб встановлювати торець 2 банки на корпус 1 банки, перш ніж він приєднується до корпусу 1 банки. Також можливо зберігати торець банки горизонтальним під час установлення або утримувати його під меншим кутом нахилу за допомогою варіанту виконання, який показаний на Фіг. 17а і 17b. У цьому варіанті виконання одна скоба 39 використовується замість двох скоб 36, обговорених вище з посиланням на Фіг. 9а і 9b. Ця одна скоба 39 приєднує верхню кришку 3 до торця 2 банки (що також є функцією двох скоб 36), і додатково вона формує замкнене з'єднання під заломленою назад частиною 5' еластичного пружного елемента 10, як також показано на Фіг. 18, який є тривимірним виглядом нижньої сторони еластичного пружного елемента 10. Фіг. 19а показує тривимірний вигляд скоби 39, а Фіг. 19b показує деталі ділянки, вказаної на Фіг. 19b. У варіанті виконання, показаному на Фіг. 18, заломлена назад частина 5' тепер містить дві підведені кромки 40, які можуть взаємодіяти зі скобою 39. Перед установкою торця 2 банки на корпус 1 банки заломлена назад частина 5' може тепер бути переміщена в напрямку стрілки 70 на Фіг. 17а і 18. Заломлена назад частина 5' буде тоді деформуватися, як показано стрілками 71 на Фіг. 17а, але, що більш важливо, підведені кромки 40 будуть захоплюватися за скобою 39, як показано на Фіг. 18 і на Фіг. 17b. Як показано на Фіг. 17а пунктирною лінією 50, виступ 33 тепер більше не видається далі, ніж контур торця 2 банки (або, в деяких випадках, він буде видаватися тільки трохи і набагато менше, ніж було у випадку раніше). Торець 2 банки може тепер бути встановлений і прикріплений набагато легше до корпусу 1 банки. Коли банка відкривається перший раз, скоба 39 штовхається вниз, аналогічно скобам 36, які обговорені вище, і знову скоба 39 є досить довгою (в напрямку, приблизно перпендикулярному верхній кришці 3), так що верхня кришка 3 може все ще злегка переміщуватися вниз або вгору. Більше того, скоба 39 є достатньо довгою, так що, коли вона штовхається вниз, коли банка відкривається перший раз, підведені кромки 40 рухаються за скобою 39 (в напрямку, протилежному напрямку стрілки 70), так що еластичний пружний елемент може тепер функціонувати, як пояснено раніше в даному документі; положення еластичного пружного елемента 10 на Фіг. 17а існує тільки з метою установлення. Звичайно, замість скоби 39 можуть бути використані інші з'єднувальні засоби, які відомі в галузі техніки. При відкриванні банки перший раз верхня кришка 3 повністю зривається, як обговорювалася раніше в даному документі. У переважному варіанті виконання відрив верхньої кришки виконується асиметрично. Це тепер обговорюється з посиланням на Фіг. 20 і 21, при цьому Фіг. 20 показує варіант виконання торця 2 банки і верхню частину банки, в якій металеве вушко 4 для відкривання банки частково відрізане. Відрив верхньої кришки асиметрично уникає того, що, у випадку повної симетрії відносно осі симетрії металевого вушка 4 для відкривання банки, остання частина верхньої кришки, яка повинна бути відірвана, яка є зоною 51 (Фіг. 20) навколо цієї осі симетрії, видаляється важко. Відрив верхньої кришки асиметрично може бути виконаний 9 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 різними способами. У одному варіанті виконання асиметрично розташована опуклість 54, як показано на Фіг. 20, передбачена у верхній кришці 3. Існує тільки одна опуклість 54 (на стороні верхньої кришки 3, де показана не відрізана частина металевого вушка 4 для відкривання банки, немає опуклості). Внаслідок цієї асиметрично розташованої опуклості 54, при відкриванні банки перший раз, металеве вушко 4 для відкривання банки буде надавати різні зусилля на сторону верхньої кришки 3, розташовану зліва від зони 51, і на сторону верхньої кришки 3 праворуч від зони 51, що примушує верхню кришку відриватися асиметрично. У іншому варіанті виконання еластичнийпружний елемент 10 є асиметричним. Фіг. 21 показує такий варіант виконання. Еластичний пружний елемент 10 на цьому кресленні все ще є плоским, тобто частина 5' пружинячого засобу 5 ще не заломлена назад. У показаному варіанті виконання запірний клапан 6 з'єднаний з пружинячим засобом 5 еластичними з'єднувальними засобами 13 і 13', які мають асиметричні еластичні властивості. У варіанті виконання на Фіг. 21 обидва з'єднувальні засоби 13 і 13' є вузькими еластичними смугами, але смуга 13' довше, ніж смуга 13, і прикріплена до запірного клапана 6 таким способом, що зона прикріплення знаходиться на радіусі через центр круглого запірного клапана 6. Внаслідок асиметричних еластичних властивостей верхня кришка буде відриватися асиметрично. Цей варіант виконання може бути об'єднаний з асиметрично розташованою опуклістю, показаною на Фіг. 20. Еластичний пружний елемент може бути пластинчатим елементом. Корисно використати дуже тонку пластину, яка має товщину 0,25 мм або менше, переважно, 0,20 мм або менше, більш переважно 0,15 мм або менше. Еластичний пружний елемент тоді важить тільки 1,5-2 грами. Така невелика вага важлива, щоб зберігати загальну вагу банки настільки невеликою, наскільки можливо. У варіанті виконання еластичного пружного елемента, показаному на Фіг. 22, ширина пружинячого засобу 5 переважно дорівнює 6-8 мм, але інші розміри також можливі. Для того, щоб мати хороші еластичні властивості для пружинячого засобу 5, він має зміцнену ділянку 53 в показаному варіанті виконання (на Фіг. 22 підсилювальна опуклість вказує "назовні", звичайно, вона може також вказувати в протилежному напрямку, тобто "всередину"). Фіг. 23 показує інший варіант виконання еластичного пружного елемента 10 (в якому частина пружинячого засобу 5 заломлена назад). У цьому варіанті виконання запірний клапан 6 має множину надрізів 56 по своїй окружності (показана тільки частина ущільнювальної прокладки 19; інше відрізано, щоб показувати надрізи). Перевагою цих прорізів є те, що вони роблять запірний клапан 6 більш гнучким в місцеположенні ущільнювальної прокладки 19, так що ущільнювальна прокладка 19 буде підганятися навіть краще до торця 2 банки. Альтернативою цим надрізам є створення запірного клапана 6 досить тонким, як обговорювалося вище. Звичайно, також тонкий запірний клапан може містити надрізи. На Фіг. 24а і 24b показаний варіант виконання еластичного пружного елемента 10 (який все ще плоский), який має засіб 55 сповільнення (гальмування або демпфування) закривання. Коли запірний клапан 6 закривається, засіб 55 взаємодіє з частиною 59 еластичного пружного елемента 10, таким чином сповільнюючи закривання запірного клапана 6. Це сповільнення дозволяє уникати розбризкування вмісту банки під час закривання; не виключено, що в іншому випадку можуть виникати бризки, залежно від типу вмісту і від геометрії і властивостей матеріалу частин торця банки. Фіг. 25а і 25b показують варіант виконання банки, яка має додатковий запірний пристрій, який корисний, щоб транспортувати банку, яка вже була відкрита і яка ще містить частину свого вмісту. Фіг. 25b показує вигляд зверху торця банки і верхньої частини банки, а Фіг. 25а показує поперечний переріз по лінії D-D на Фіг. 25b. Відносно свого нормального положення металеве вушко 4 для відкривання банки було повернуто на 180° в напрямку стрілки 72. У цьому варіанті виконання торець 2 банки має щонайменше одну невелику канавку 57, і металеве вушко 4 для відкривання банки має щонайменше одну опуклість 58, яка підганяється в цю щонайменше одну канавку. Металеве вушко 4 для відкривання банки, таким чином, блокується у показаному положенні, і тепер можливо носити банку, яка все ще містить частину свого вмісту, в сумці, наприклад, дамській сумочці, і бути упевненим, що банка не відкриється випадково, наприклад, за допомогою контакту з іншими предметами, присутніми в сумці, які можуть в іншому випадку проливати вміст банки. Фіг. 26 показує стопу торців 2 банок згідно з одним варіантом виконання винаходу. Кожен торець 2 банки містить еластичний пружний елемент 10. Еластичні пружні елементи 10 в торцях 2 банок мають невелику загальну товщину, яка переважно менша 2 мм, більш переважно менша 1 мм, навіть більш переважно менша 0,5 мм, так що торці банок можуть укладатися один зверху іншого, як показано на Фіг. 26. Загальна товщина еластичного пружного елемента 10 є максимальним розміром еластичного пружного елемента в напрямку, перпендикулярному площині через верхню кришку 3 (див. Фіг. 3а) торця 2 банки, коли еластичний пружний елемент 10 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 10 встановлений на торець 2 банки, як показано на Фіг. 26 і як також показано, наприклад, на Фіг. 3а. Стопа торців 2 банок переважно вимагає стільки ж простору, скільки і укладена множина традиційних торців банок. Фіг. 27 показує вигляд зверху варіанту виконання еластичного пружного елемента 10 відповідно до винаходу, який може бути використаний в торцях 2 банок, показаних на Фіг. 26. На Фіг. 27 еластичний пружний елемент ще не зігнутий. Переважно, і аналогічно варіантам виконання еластичних пружних елементів, обговореним вище, еластичний пружний елемент 10 містить утримувальний засіб, не показаний на Фіг. 27, для утримування запірного клапана 6 у відкритому положенні, як обговорювалося вище. У показаному варіанті виконання еластичний пружний елемент містить пластинчатий пружинячий засіб 95, виконаний, наприклад, зі сталі. Наприклад, може бути використана неіржавіюча аустенітна сталь 1.4310 С1300, яка має товщину 0,2 мм або 0,15 мм, або 0,10 мм, або 0,05 мм. Інші матеріали, які мають хороші пружні властивості і хорошу пластичність (для складання, як обговорюється нижче) і іншу товщину, також можуть бути використані. Фіг. 28а і 28b показують вигляд зверху і знизу еластичного пружного елемента 10 на Фіг. 27, коли він зігнутий. У одному варіанті виконання, в якому використовується сталь 1.4310 С1300, яка має товщину 0,1 мм, складений еластичний пружний елемент має загальну товщину тільки близько 0,2 мм завдяки хорошій пластичності матеріалу. У деяких варіантах виконання винаходу клапан 8 скидання тиску, який обговорювався вище з посиланням на Фіг. 10а і 10b, може бути спрощений. Якщо, наприклад, використовується еластичний пружний елемент, який обговорювався відносно Фіг. 28а і 28b, в деяких варіантах виконання частина 25, верхньої кришки 3, яка виступає (див. Фіг. 10а і 10b), може бути дуже невеликою, і отвір 26 запірного клапана 6 може бути опущений. Якщо загальна товщина еластичного пружного елемента 6 достатньо мала, наприклад, приблизно 0,2 мм, частина 25, яка виступає, може також бути опущена. Завдяки невеликій силі пружності еластичного пружного елемента 10 при повторному відкриванні банки верхня кришка, яка переміщується вниз, локально створює невеликий отвір, який знижує тиск в банці. Фіг. 29 показує варіант виконання проміжного елемента 80, який може бути використаний у варіантах виконання згідно з винаходом. Проміжний елемент 80 може бути розташований між еластичним пружним елементом 10 і торцем 2 банки і може бути використаний, щоб приєднувати еластичний пружний елемент. Фіг. 30 показує варіант виконання проміжного елемента 80, прикріплений до торця 2 банки. Проміжний елемент може, наприклад, бути прикріплений за допомогою клею. Фіг. 31 показує еластичний пружний елемент 10, який збирається в проміжний елемент 80. Обидва елементи можуть бути приклепані один до одного за допомогою заклепки через отвір 81 проміжного елемента 80 і отвір 91 еластичного пружного елемента 10 і заклепки через отвір 82 проміжного елемента 80 і отвір 92 еластичного пружного елемента 10. Фіг. 32 показує варіант виконання вузла з еластичного пружного елемента 10 і проміжного елемента 80, встановленого на торці 2 банки. Для проміжного елемента, наприклад, може бути використана нержавіюча сталь, яка має хороші властивості видовження. Проміжний елемент може мати товщину, наприклад, 0,05 мм або 0,1 мм, але інша товщина також можлива. Використання проміжного елемента може мати декілька переваг. Еластичний пружний елемент може бути приклепаний до проміжного елемента, який може бути прикріплений до торця банки за допомогою клею, так що заклепки крізь торець банки не потрібні. Проміжний елемент може підтримувати торець банки і може також підтримувати еластичний пружний елемент. Додатково, використання проміжного елемента може пропонувати велику гнучкість. Фіг. 33-40 ілюструють інші варіанти виконання торця банки за винаходом, які включають підведену частину, яка контактує з губами, і які, крім того, можуть бути укладені один на одного. Ці торці банок містять еластичний пружний елемент, який переважно має невелику загальну товщину, як вже обговорювався вище. Фіг. 33а і 33b показують вигляд зверху і вигляд знизу, відповідно, такого варіанту виконання торця 2 банки, який має підведену частину 7, яка контактує з губами. Фіг. 33а і 33b аналогічні Фіг. 1а і 1b, але тепер додатково показують підведену частину 7, яка контактує з губами. Підведена частина 7а, яка контактує з губами, еластичного пружного елемента 10 вставляється в підведену частину 7, яка контактує з губами, торця 2 банки, як обговорюється з посиланням на Фіг. 35b далі нижче; штамп 7с використовується, щоб затискати частину 7а в частині 7, як обговорюється нижче. Утримувальний засіб 32, як обговорювалося з посиланням на Фіг. 1а і 1b, може бути присутнім або, в інших варіантах виконання, бути відсутнім; на Фіг. 33-40 утримувальний засіб 32 явно не показано. 11 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 Еластичний пружний елемент 10, показаний на Фіг. 33b, має видовжену ділянку 14, яка продовжується під ребром 30 торця 2 банки так, що контактування буде відбуватися між видовженою ділянкою 14 і ребром 30, коли внутрішній тиск деформує банку, наприклад, внаслідок високої температури, як вже обговорювалося вище; видовжена ділянка 14 тоді діє як безпечне скидання тиску, як обговорювалася вище. Фіг. 34а і 34b показують варіант виконання еластичного пружного елемента 10, який використовується у варіанті виконання на Фіг. 33а і 33b. Фіг. 34а показує еластичний пружний елемент 10 перед складанням; Фіг. 34b показує еластичний пружний елемент 10, після того, як він складений вздовж лінії LL згину. Фіг. 35а показує тривимірний вигляд варіанту виконання вузла, який включає еластичний пружний елемент 10 на Фіг. 34а і 34b, в той час як Фіг. 35b це вигляд збоку і поперечний переріз цього вузла. Як може бути видно на Фіг. 35b, підведена частина 7а, яка контактує з губами, еластичного пружного елемента вставляється в підведену частину 7, яка контактує з губами, торця банки. Частина 7а затискається в частині 7 за допомогою штампу 7с, але допуски є такими, що обидві частини підганяються з деяким вільним ходом, так що клапан 8 скидання тиску може функціонувати адекватно. Як вже обговорювалося вище, спрощена версія клапана скидання тиску може бути використана, якщо загальна товщина еластичного пружного елемента досить мала. Фіг. 36а показує вигляд збоку і поперечний переріз варіанту виконання винаходу, що обговорюється з посиланням на Фіг. 33-35, для торця 2 банки з так званим "стандартним торцем" від компанії Crown, сьогодні Crown Holding Inc. Такий "стандартний торець" звичайно використовується в наші дні. Фіг. 36b показує вигляд збоку і поперечний переріз варіанту виконання винаходу для торця 2 банки SuperEnd™ від Crown Holding Inc, який є новим типом торця банки. У деяких варіантах виконання винаходу торці 2 банок можуть укладатися один поверх іншого, як вже обговорювалося вище; форма і розміри торців банок тоді є такими, що вони можуть бути укладені в стопу. Фіг. 37 показує стопу торців 2 банок зі "стандартним торцем", який показаний на Фіг. 36а, в той час як Фіг. 38 показує стопу торців 2 банок SuperEnd™; в обох випадках кожен торець 2 банки має першу сторону 101 і другу сторону 102, протилежну першій стороні, при цьому друга сторона 102 виконана для прийому першої сторони 101 іншого ідентичного торця 2 банки. Однією з переваг торців 2 банки SuperEnd™ є те, що стопа торців 2 банок необов'язково є прямою: як показано на Фіг. 38, в стопі торців 2 банок, яка має висоту А, самий верхній торець банки може бути переміщений на відстань В відносно найнижчого торця банки. Цей факт може бути використаний переважно у виробничій фазі, коли транспортуються стопи торців банок. Фіг. 39 показує варіант виконання проміжного елемента 80, як вже обговорювалося вище, який може бути використаний з варіантом виконання пружного елемента 10, показаного на Фіг. 33-38, в той час як Фіг. 40 показує покомпонентний вигляд вузла, який включає цей проміжний елемент 80. У варіанті виконання на Фіг. 40 еластичний пружний елемент 10 містить дві різні частини, частина 10а і частина 10b. Дві частини знаходяться, як показано, в еластичному пружному елементі 10 на Фіг. 34а, коли цей один елемент розрізаний по лінії LL згину. Перевага наявності еластичного пружного елемента з двох частин в тому, що дві частини можуть бути виконані з різних матеріалів. Частина 10b, яка містить підведену частину 7а, яка контактує з губами, може бути виконана, наприклад, зі сталі, що допускає високу пластичну деформацію, в той час як частина 10а може, наприклад, бути виконана з неіржавіючої аустенітної сталі, як вже обговорювалося вище. Проміжний елемент 80 може містити два ніпелі 85, 86 і/або згин 87. Проміжний елемент 80 може бути прикріплений до торця 2 банки за допомогою клею. У одному варіанті виконання, в якому використовується еластичний пружний елемент 10 з єдиного фрагмента, він може бути прикріплений до проміжного елемента 80 через ніпелі 85 і 86. У іншому варіанті виконання, в якому використовується еластичний пружний елемент 10, який має частини 10а і 10Ь, обидві частини 10а і 10b можуть бути з'єднані з проміжним елементом 80 через згин 87. Даний винахід не обмежений варіантами виконання, описаними вище. Рамки даного винаходу визначені прикладеною формулою винаходу. 55 ФОРМУЛА ВИНАХОДУ 60 1. Торець (2) банки для металевої банки для напоїв, зокрема для газованих напоїв, який містить: 12 UA 110625 C2 5 10 15 20 25 30 35 40 45 50 55 60 верхню кришку (3), розміщену в з'єднанні з металевим вушком (4) для відкривання банки, виконаним для видалення верхньої кришки зі вказаного торця банки вздовж попередньо утвореної канавки (9), щоб при цьому утворити питний або виливний отвір; еластичний пружний елемент (10), прикріплений до вказаного торця банки, і пружно працюючий запірний клапан (6), який є частиною вказаного еластичного пружного елемента (10) або з'єднаний з ним і виконаний так, щоб закривати і герметизувати питний або виливний отвір після пиття або виливання за допомогою дії вказаного еластичного пружного елемента (10); при цьому вказана верхня кришка (3) виконана так, щоб вона залишалася розташованою, після вказаного видалення, зверху вказаного запірного клапана (6). 2. Торець банки за п. 1, в якому вказаний еластичний пружний елемент (10) має утримувальний засіб (32) для утримування вказаного запірного клапана (6) у відкритому положенні при переміщенні вказаної верхньої кришки (3). 3. Торець банки за п. 2, в якому вказаний утримувальний засіб (32) забезпечує утримування вказаного запірного клапана (6) у вказаному відкритому положенні при переміщенні вказаної верхньої кришки (3) за допомогою вказаного металевого вушка (4) для відкривання банки. 4. Торець банки за будь-яким з пп. 1-3, в якому вказана верхня кришка (3) має верхню поверхню і містить підведену частину (7), яка контактує з губами, на вказаній верхній поверхні. 5. Торець банки за будь-яким з пп. 1-4, в якому вказаний запірний клапан (6) містить випускний клапан (8), задіюваний за допомогою взаємодії зі вказаною верхньою кришкою (3) і виконаний так, щоб знижувати тиск газу зсередини банки, коли перший тиск впливає на вказаний випускний клапан (8). 6. Торець банки за будь-яким з пп. 2-5, в якому вказаний утримувальний засіб виконаний так, щоб звільняти вказаний запірний клапан (6) у вказаному відкритому положенні, щоб закривати і герметизувати вказаний питний або виливний отвір, при перекиданні або падінні банки, яка містить вказаний торець банки. 7. Торець банки за будь-яким з пп. 2-5, в якому вказаний утримувальний засіб виконаний так, щоб звільняти вказаний запірний клапан (6) у вказаному відкритому положенні, щоб закривати і герметизувати вказаний питний або виливний отвір шляхом прикладання зусилля до елемента, вибраного з групи, яка включає вказаний еластичний пружний елемент (10), вказаний запірний клапан (6), вказану верхню кришку (3). 8. Торець банки за п. 7, в якому вказане зусилля прикладається користувачем вказаної банки. 9. Торець банки за п. 8, в якому вказане прикладання зусилля є легким ударом користувача по вказаній банці. 10. Торець банки за будь-яким з пп. 2-9, в якому вказаний запірний клапан (6) містить перший зачіплювальний засіб (31) і при цьому вказаний утримувальний засіб (32) містить другий зачіплювальний засіб (32) для зачіплювання вказаного першого зачіплювального засобу (31). 11. Торець банки за будь-яким з пп. 1-10, в якому вказаний запірний клапан (6) має окружність і містить ущільнювальну прокладку (19) по вказаній окружності. 12. Торець банки за будь-яким з пп. 1-11, який додатково містить проміжний елемент (80) між вказаним еластичним пружним елементом (10) і вказаним торцем банки. 13. Торець банки за будь-яким з пп. 1-12, в якому вказаний торець банки має першу сторону (101) і другу сторону (102), протилежну вказаній першій стороні (101), при цьому вказана друга сторона (102) виконана для прийому першої сторони (101) ідентичного торця банки для формування стопи торців банок. 14. Металева банка для напоїв, зокрема для газованих напоїв, яка містить корпус (1) банки і торець (2) банки за будь-яким з пп. 1-13. 15. Спосіб виробництва банки за п. 14, який включає стадії: отримання торця (2) банки за будь-яким з пп. 1-13; отримання корпусу (1) банки; прикріплення торця банки до корпусу банки. 16. Спосіб використання повторно закупорюваної металевої банки для напоїв, зокрема для газованих напоїв, причому вказана банка містить корпус (1) банки і торець (2) банки, який включає стадії: задіювання металевого вушка (4) вказаного торця (2) банки, таким чином видаляючи верхню кришку (3) вказаного торця (2) банки вздовж попередньо утвореної канавки (9) вказаного торця банки, таким чином утворюючи питний або виливний отвір; пружного відкривання, за допомогою задіювання вказаного металевого вушка (4) для відкривання банки, запірного клапана (6), який є частиною еластичного пружного елемента (10) вказаного торця банки або з'єднаний з цим елементом і виконаний так, щоб закривати і 13 UA 110625 C2 5 10 15 герметизувати вказаний питний або виливний отвір після пиття або виливання за допомогою дії вказаного еластичного пружного елемента (10), при цьому вказана видалена верхня кришка (3) залишається розташованою зверху вказаного запірного клапана (6). 17. Спосіб за п. 16, який додатково включає утримування вказаного запірного клапана (6) у відкритому положенні за допомогою вказаного еластичного пружного елемента (10). 18. Спосіб за п. 17, який додатково включає зачіплювання першого елемента (31) вказаного запірного клапана (6) з другим елементом (32) вказаного еластичного пружного елемента (10), таким чином утримуючи вказаний запірний клапан (6) у вказаному відкритому положенні. 19. Спосіб за будь-яким з пп. 16-18, який додатково включає прикладання зусилля до вказаного еластичного пружного елемента (10) або до вказаного запірного клапана (6), або до обох - до вказаного еластичного пружного елемента (10) і до вказаного запірного клапана (6), коли вказаний запірний клапан (6) знаходиться у вказаному відкритому положенні, таким чином звільняючи вказаний запірний клапан (6) від вказаного еластичного пружного елемента (10) і таким чином закриваючи вказаний питний або виливний отвір. 20. Спосіб за п. 19, в якому вказане прикладання зусилля включає вплив на банку легким ударом, таким чином звільняючи вказаний запірний клапан (6) від вказаного еластичного пружного елемента (10) і таким чином закриваючи вказаний питний або виливний отвір. 20 14 UA 110625 C2 15 UA 110625 C2 16 UA 110625 C2 17 UA 110625 C2 18 UA 110625 C2 19 UA 110625 C2 20 UA 110625 C2 21 UA 110625 C2 22 UA 110625 C2 23 UA 110625 C2 24 UA 110625 C2 25 UA 110625 C2 26 UA 110625 C2 27 UA 110625 C2 28
