Спосіб зв’язку (варіанти) між терміналом доступу і фемтовузлом, пристрій бездротового зв’язку (варіанти) і комп’ютерочитаний носій (варіанти)
Номер патенту: 101674
Опубліковано: 25.04.2013
Автори: Дешпанде Манодж М., Явуз Мехмет, Тіннакорнсрісупхап Пірапол, Нанда Санджив
Формула / Реферат
1. Спосіб зв'язку між терміналом доступу і фемтовузлом, при цьому спосіб включає етапи, на яких:
передають відомий сигнал з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу;
передають перше повідомлення з фемтовузла в термінал доступу, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
приймають друге повідомлення, за допомогою фемтовузла, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла фемтовузлу, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і
здійснюють зв'язок з терміналом доступу у відповідь на друге повідомлення.
2. Спосіб за п. 1, який додатково включає етап, на якому приймають, за допомогою фемтовузла, ідентифікатор з фемтокомутатора.
3. Спосіб за п. 1, в якому передача першого повідомлення містить етап, на якому мовлять перше повідомлення періодично.
4. Спосіб за п. 1, в якому прийом другого повідомлення включає етап, на якому приймають друге повідомлення з макровузла.
5. Спосіб за п. 1, в якому прийом другого повідомлення включає етап, на якому приймають друге повідомлення з фемтокомутатора.
6. Спосіб за п. 1, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом.
7. Спосіб за п. 1, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку.
8. Спосіб за п. 1, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу.
9. Спосіб за п. 1, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область.
10. Спосіб за п. 1, в якому фемтовузол, термінал доступу і макровузол містять приймач-передавач.
11. Пристрій бездротового зв'язку, який містить: передавач, сконфігурований, щоб:
передавати відомий сигнал в термінал доступу, при цьому відомий сигнал ідентифікує передавач як передавач фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу, і
передавати ідентифікатор в термінал доступу, при цьому ідентифікатор унікально ідентифікує передавач;
приймач, сконфігурований, щоб приймати повідомлення, причому повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла передавачу і приймачу, при цьому передавач і приймач ідентифіковані як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і
схему обробки, сконфігуровану, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і терміналом доступу у відповідь на повідомлення.
12. Пристрій бездротового зв'язку за п. 11, в якому приймач додатково сконфігурований, щоб приймати ідентифікатор з фемтокомутатора.
13. Пристрій бездротового зв'язку за п. 11, в якому передавач сконфігурований, щоб мовити ідентифікатор періодично.
14. Пристрій бездротового зв'язку за п. 11, в якому приймач сконфігурований, щоб приймати повідомлення з макровузла.
15. Пристрій бездротового зв'язку за п. 11, в якому приймач сконфігурований, щоб приймати повідомлення з фемтокомутатора.
16. Пристрій бездротового зв'язку за п. 11, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом.
17. Пристрій бездротового зв'язку за п. 11, в якому ідентифікатор містить перше значення, яке асоціює передавач і приймач з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку.
18. Пристрій бездротового зв'язку за п. 11, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу.
19. Пристрій бездротового зв'язку за п. 11, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, передавач і приймач сконфігуровані, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область.
20. Пристрій бездротового зв'язку за п. 11, в якому термінал доступу і макровузол містять приймач-передавач.
21. Комп'ютерочитаний носій, який містить збережені на ньому коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб зв'язку між терміналом доступу і фемтовузлом, причому коди містять:
код для передачі відомого сигналу з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу;
код для передачі першого повідомлення з фемтовузла в термінал доступу, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
код для прийому другого повідомлення, за допомогою фемтовузла, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла фемтовузлу, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і
код для здійснення зв'язку з терміналом доступу у відповідь на друге повідомлення.
22. Комп'ютерочитаний носій за п. 21, який додатково містить код для прийому, за допомогою фемтовузла, ідентифікатора з фемтокомутатора.
23. Комп'ютерочитаний носій за п. 21, в якому код для передачі першого повідомлення містить код для мовлення першого повідомлення періодично.
24. Комп'ютерочитаний носій за п. 21, в якому код для прийому другого повідомлення містить код для прийому другого повідомлення з макровузла.
25. Комп'ютерочитаний носій за п. 21, в якому код для прийому другого повідомлення містить код для прийому другого повідомлення з фемтокомутатора.
26. Комп'ютерочитаний носій за п. 21, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом.
27. Комп'ютерочитаний носій за п. 21, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку.
28. Комп'ютерочитаний носій за п. 21, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу.
29. Комп'ютерочитаний носій за п. 21, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область.
30. Комп'ютерочитаний носій за п. 21, в якому фемтовузол, термінал доступу і макровузол містять приймач-передавач.
31. Пристрій бездротового зв'язку, який містить:
засіб для передачі відомого сигналу в термінал доступу, при цьому відомий сигнал ідентифікує засіб передачі як засіб передачі фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу, і для передачі ідентифікатора в термінал доступу, при цьому ідентифікатор унікально ідентифікує засіб передачі;
засіб для прийому повідомлення, причому повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла засобам передачі і прийому, при цьому засоби передачі і прийому ідентифіковані як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і
засіб для встановлення лінії зв'язку між засобами передачі і прийому і терміналом доступу у відповідь на повідомлення.
32. Пристрій бездротового зв'язку за п. 31, який додатково містить засіб для прийому ідентифікатора з фемтокомутатора.
33. Пристрій бездротового зв'язку за п. 31, в якому передача ідентифікатора містить періодичне мовлення ідентифікатора.
34. Пристрій бездротового зв'язку за п. 31, в якому прийом повідомлення містить прийом повідомлення з макровузла.
35. Пристрій бездротового зв'язку за п. 31, в якому прийом повідомлення містить прийом повідомлення з фемтокомутатора.
36. Пристрій бездротового зв'язку за п. 31, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом.
37. Пристрій бездротового зв'язку за п. 31, в якому ідентифікатор містить перше значення, яке асоціює засоби передачі і прийому з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку.
38. Пристрій бездротового зв'язку за п. 31, в якому ідентифікатор містить щонайменше одне з ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу.
39. Пристрій бездротового зв'язку за п. 31, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, засоби передачі і прийому сконфігуровані, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область.
40. Пристрій бездротового зв'язку за п. 31, в якому термінал доступу і макровузол містять приймач-передавач.
41. Пристрій бездротового зв'язку, який містить: приймач, сконфігурований, щоб:
приймати попередньо визначений сигнал з фемтовузла, і
прийматиперше повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
схему обробки, сконфігуровану, щоб:
визначати інтенсивність сигналу попередньо визначеного сигналу, що приймається щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом, і
одержувати ідентифікатор з першого повідомлення; і
передавач, сконфігурований, щоб передавати ідентифікатор в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора, причому приймач додатково сконфігурований, щоб приймати друге повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу, при цьому схема обробки додатково сконфігурована, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і фемтовузлом у відповідь на друге повідомлення.
42. Пристрій бездротового зв'язку за п. 41, в якому приймач сконфігурований, щоб приймати друге повідомлення з макровузла.
43. Пристрій бездротового зв'язку за п. 41, в якому приймач сконфігурований, щоб приймати друге повідомлення з фемтовузла.
44. Пристрій бездротового зв'язку за п. 41, в якому відомий сигнал містить пілотний сигнал.
45. Пристрій бездротового зв'язку за п. 41, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку.
46. Пристрій бездротового зв'язку за п. 41, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу.
47. Пристрій бездротового зв'язку за п. 41, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для приймача і передавача в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для приймача і передавача в рамках другої області, і перша область більша, ніж друга область.
48. Пристрій бездротового зв'язку за п. 41, в якому фемтовузол і макровузол містять приймач-передавач.
49. Спосіб бездротового зв'язку, який включає етапи, на яких: приймають попередньо визначений сигнал з фемтовузла,
визначають інтенсивність сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом,
приймають перше повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
отримують ідентифікатор з першого повідомлення;
передають ідентифікатор в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора;
приймають друге повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і
встановлюють лінію зв'язку між терміналом доступу і фемтовузлом у відповідь на друге повідомлення.
50. Пристрій бездротового зв'язку, який містить:
засіб для прийому попередньо визначеного сигналу з фемтовузла,
засіб для визначення інтенсивності сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом,
засіб для прийому першого повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
засіб для одержання ідентифікатора з першого повідомлення;
засіб для передачі ідентифікатора в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора;
засіб для прийому другого повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і
засіб для встановлення лінії зв'язку з фемтовузлом у відповідь на друге повідомлення.
51. Комп'ютерочитаний носій, який містить збережені на ньому коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб зв'язку між терміналом доступу і фемтовузлом, причому коди містять:
код для прийому попередньо визначеного сигналу з фемтовузла,
код для визначення інтенсивності сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом,
код для прийому першого повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол;
код для одержання ідентифікатора з першого повідомлення;
код для передачі ідентифікатора в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора;
код для прийому другого повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і
код для встановлення лінії зв'язку з фемтовузлом у відповідь на друге повідомлення.
Текст

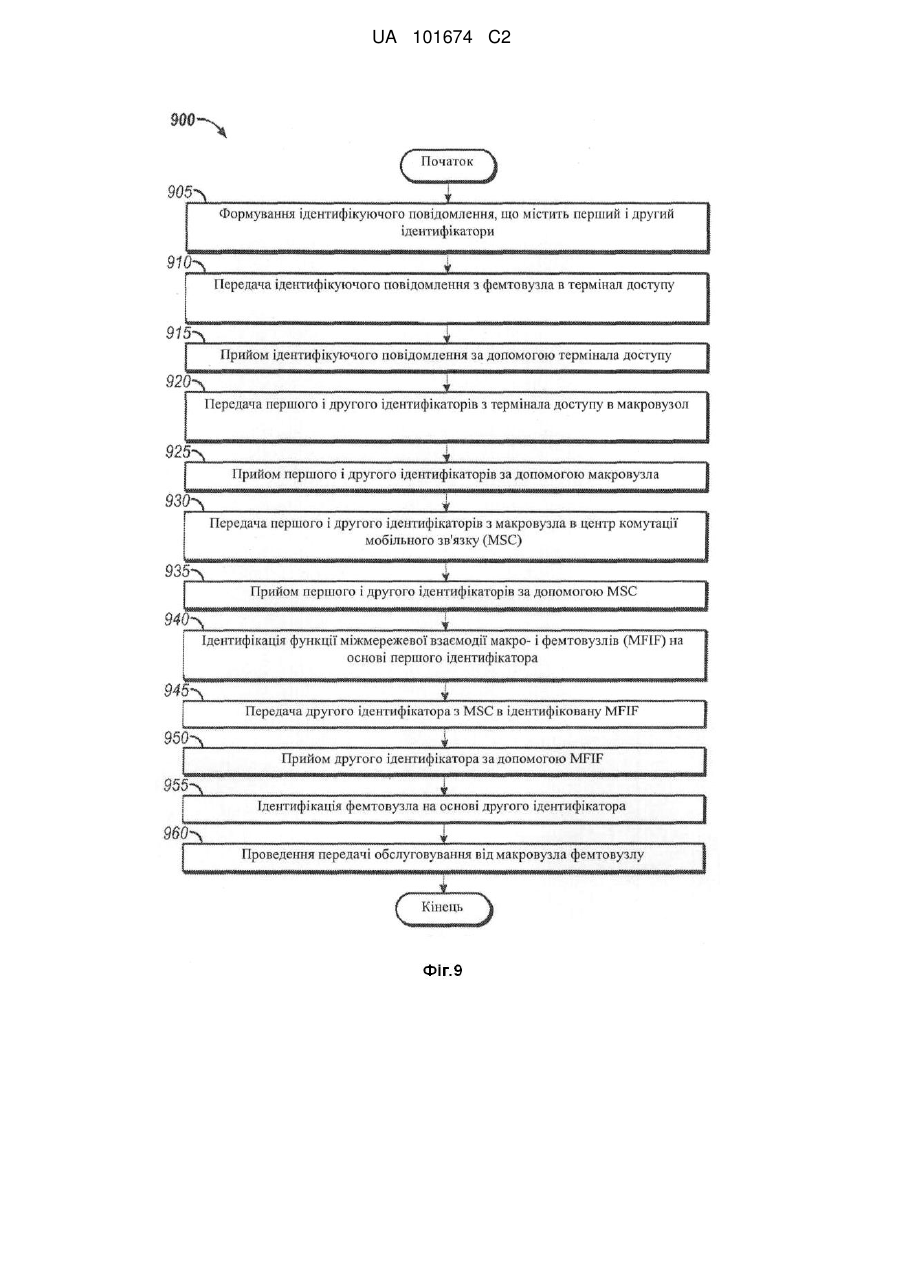

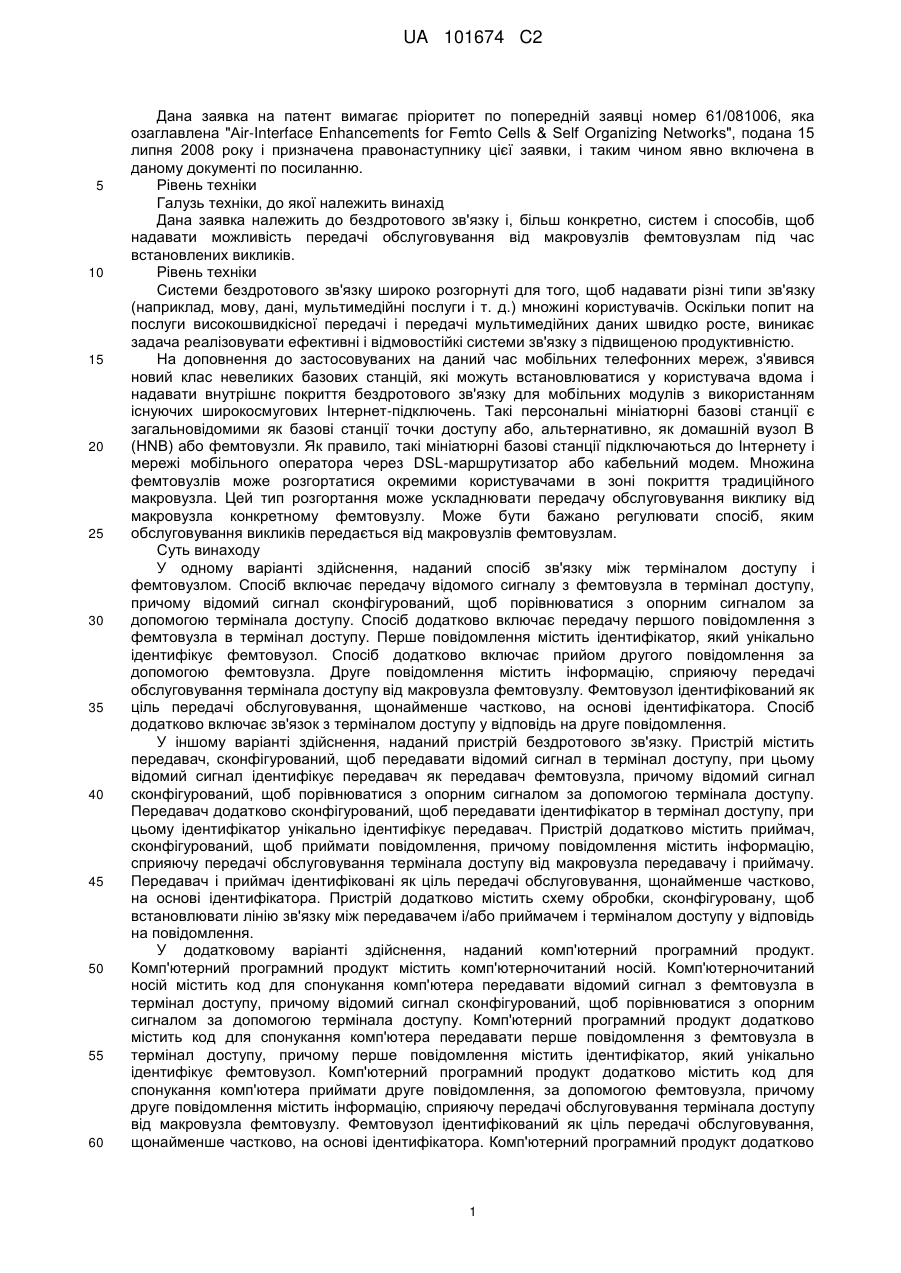

Реферат: Розкриті системи і способи для виконання передачі обслуговування термінала доступу від макровузла фемтовузлу. У одному варіанті здійснення, фемтовузол сконфігурований, щоб передавати попередньо визначений сигнал для визначення якості сигналу і ідентифікатор, який унікально ідентифікує фемтовузол, в термінал доступу. Термінал доступу сконфігурований, щоб передавати ідентифікатор в макровузол. Фемтовузол ідентифікований як ціль передачі обслуговування на основі ідентифікатора, що передається, і макровузол сконфігурований, щоб передавати обслуговування термінала доступу фемтовузлу. UA 101674 C2 (12) UA 101674 C2 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка на патент вимагає пріоритет по попередній заявці номер 61/081006, яка озаглавлена "Air-Interface Enhancements for Femto Cells & Self Organizing Networks", подана 15 липня 2008 року і призначена правонаступнику цієї заявки, і таким чином явно включена в даному документі по посиланню. Рівень техніки Галузь техніки, до якої належить винахід Дана заявка належить до бездротового зв'язку і, більш конкретно, систем і способів, щоб надавати можливість передачі обслуговування від макровузлів фемтовузлам під час встановлених викликів. Рівень техніки Системи бездротового зв'язку широко розгорнуті для того, щоб надавати різні типи зв'язку (наприклад, мову, дані, мультимедійні послуги і т. д.) множині користувачів. Оскільки попит на послуги високошвидкісної передачі і передачі мультимедійних даних швидко росте, виникає задача реалізовувати ефективні і відмовостійкі системи зв'язку з підвищеною продуктивністю. На доповнення до застосовуваних на даний час мобільних телефонних мереж, з'явився новий клас невеликих базових станцій, які можуть встановлюватися у користувача вдома і надавати внутрішнє покриття бездротового зв'язку для мобільних модулів з використанням існуючих широкосмугових Інтернет-підключень. Такі персональні мініатюрні базові станції є загальновідомими як базові станції точки доступу або, альтернативно, як домашній вузол В (HNB) або фемтовузли. Як правило, такі мініатюрні базові станції підключаються до Інтернету і мережі мобільного оператора через DSL-маршрутизатор або кабельний модем. Множина фемтовузлів може розгортатися окремими користувачами в зоні покриття традиційного макровузла. Цей тип розгортання може ускладнювати передачу обслуговування виклику від макровузла конкретному фемтовузлу. Може бути бажано регулювати спосіб, яким обслуговування викликів передається від макровузлів фемтовузлам. Суть винаходу У одному варіанті здійснення, наданий спосіб зв'язку між терміналом доступу і фемтовузлом. Спосіб включає передачу відомого сигналу з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу. Спосіб додатково включає передачу першого повідомлення з фемтовузла в термінал доступу. Перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол. Спосіб додатково включає прийом другого повідомлення за допомогою фемтовузла. Друге повідомлення містить інформацію, сприяючу передачі обслуговування термінала доступу від макровузла фемтовузлу. Фемтовузол ідентифікований як ціль передачі обслуговування, щонайменше частково, на основі ідентифікатора. Спосіб додатково включає зв'язок з терміналом доступу у відповідь на друге повідомлення. У іншому варіанті здійснення, наданий пристрій бездротового зв'язку. Пристрій містить передавач, сконфігурований, щоб передавати відомий сигнал в термінал доступу, при цьому відомий сигнал ідентифікує передавач як передавач фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу. Передавач додатково сконфігурований, щоб передавати ідентифікатор в термінал доступу, при цьому ідентифікатор унікально ідентифікує передавач. Пристрій додатково містить приймач, сконфігурований, щоб приймати повідомлення, причому повідомлення містить інформацію, сприяючу передачі обслуговування термінала доступу від макровузла передавачу і приймачу. Передавач і приймач ідентифіковані як ціль передачі обслуговування, щонайменше частково, на основі ідентифікатора. Пристрій додатково містить схему обробки, сконфігуровану, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і терміналом доступу у відповідь на повідомлення. У додатковому варіанті здійснення, наданий комп'ютерний програмний продукт. Комп'ютерний програмний продукт містить комп'ютерночитаний носій. Комп'ютерночитаний носій містить код для спонукання комп'ютера передавати відомий сигнал з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу. Комп'ютерний програмний продукт додатково містить код для спонукання комп'ютера передавати перше повідомлення з фемтовузла в термінал доступу, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол. Комп'ютерний програмний продукт додатково містить код для спонукання комп'ютера приймати друге повідомлення, за допомогою фемтовузла, причому друге повідомлення містить інформацію, сприяючу передачі обслуговування термінала доступу від макровузла фемтовузлу. Фемтовузол ідентифікований як ціль передачі обслуговування, щонайменше частково, на основі ідентифікатора. Комп'ютерний програмний продукт додатково 1 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 містить код для спонукання комп'ютера здійснювати зв'язок з терміналом доступу у відповідь на друге повідомлення. У іншому варіанті здійснення, наданий пристрій бездротового зв'язку. Пристрій бездротового зв'язку містить засіб для передачі відомого сигналу в термінал доступу, при цьому відомий сигнал ідентифікує засіб передачі як засіб передачі фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу, і для передачі ідентифікатора в термінал доступу, при цьому ідентифікатор унікально ідентифікує засіб передачі. Пристрій бездротового зв'язку додатково містить засіб для прийому повідомлення, причому повідомлення містить інформацію, сприяючу передачі обслуговування термінала доступу від макровузла засобам передачі і прийому. Засоби передачі і прийому ідентифіковані як ціль передачі обслуговування, щонайменше частково, на основі ідентифікатора. Пристрій бездротового зв'язку додатково містить засіб для встановлення лінії зв'язку між засобами передачі і прийому і терміналом доступу у відповідь на повідомлення. У іншому варіанті здійснення, наданий пристрій бездротового зв'язку. Пристрій містить приймач, сконфігурований, щоб приймати попередньо визначений сигнал з фемтовузла. Приймач додатково сконфігурований, щоб приймати перше повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол. Пристрій додатково містить схему обробки, сконфігуровану, щоб визначати інтенсивність сигналу попередньо визначеного сигналу, що приймається, щонайменше частково, на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом. Схема обробки додатково сконфігурована, щоб одержувати ідентифікатор з першого повідомлення. Пристрій додатково містить передавач, сконфігурований, щоб передавати ідентифікатор в макровузол. Фемтовузол ідентифікований як ціль передачі обслуговування, щонайменше частково, на основі ідентифікатора. Приймач додатково сконфігурований, щоб приймати друге повідомлення, причому друге повідомлення містить інформацію, сприяючу передачі обслуговування передавача і приймача від макровузла фемтовузлу. Схема обробки додатково сконфігурована, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і фемтовузлом у відповідь на друге повідомлення. Короткий опис креслень Фіг. 1 ілюструє зразкову мережу бездротового зв'язку. Фіг. 2 ілюструє зразкові взаємодії двох або більше мереж зв'язку. Фіг. 3 є функціональною блок-схемою зразкового фемтовузла, показаного на фіг. 2. Фіг. 4 є функціональною блок-схемою зразкового термінала доступу, показаного на фіг. 2. Фіг. 5 є функціональною блок-схемою зразкового макровузла, показаного на фіг. 2. Фіг. 6 є функціональною блок-схемою зразкового центра комутації мобільного зв'язку, показаного на фіг. 2. Фіг. 7 є функціональною блок-схемою зразкової функції міжмережевої взаємодії макро- і фемтовузлів, показаної на фіг. 2. Фіг. 8 ілюструє зразкове повідомлення з ідентифікатором точки доступу (APIDM) для використання за допомогою фемтовузла, показаного на фіг. 2. Фіг. 9 є блок-схемою послідовності операцій зразкового процесу для виконання передачі обслуговування від макровузла фемтовузлу, показаному на фіг. 2. Фіг. 10 ілюструє зразкові зони покриття для мереж бездротового зв'язку, як показано, наприклад, на фіг. 1 і 2. Фіг. 11 є функціональною блок-схемою іншого зразкового вузла і іншого зразкового термінала доступу, показаного на фіг. 2. Фіг. 12 є функціональною блок-схемою ще одного іншого зразкового фемтовузла, показаного на фіг. 2. Фіг. 13 є функціональною блок-схемою ще одного іншого зразкового термінала доступу, показаного на фіг. 2. Докладний опис переважних варіантів здійснення Слово "зразковий" використовується в даному документі для того, щоб позначати "слугує як приклад, окремий випадок або ілюстрація". Будь-який варіант здійснення, описаний в даному документі як "зразковий", необов'язково повинен бути витлумачений як переважний або вигідний в порівнянні з іншими варіантами здійснення. Методики, описані в даному документі, можуть бути використані для різних мереж бездротового зв'язку, таких як мережі з множинним доступом з кодовим розділенням каналів (CDMA), мережі з множинним доступом з часовим розділенням каналів (TDMA), мережі з множинним доступом з частотним розділенням каналів (FDMA), мережі з ортогональним FDMA (OFDMA), мережі з FDMA з однією несучою (SC-FDMA) і т. д. Терміни "системи" і "мережі" часто використовуються взаємозамінно. CDMA-мережа може 2 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 реалізовувати таку технологію радіозв'язку, як універсальний наземний радіодоступ (UTRA), cdma2000 і т. д. UTRA включає в себе широкосмугову CDMA (W-CDMA) і стандарт на основі низької швидкості передачі елементарних сигналів (LCR). Cdma2000 охоплює стандарти IS2000, IS-95 і IS-856. TDMA-мережа може реалізовувати таку технологію радіозв'язку, як глобальна система мобільного зв'язку (GSM). OFDMA-мережа може реалізовувати таку технологію радіозв'язку, як вдосконалений UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDMA і т. д. UTRA, E-UTRA і GSM є частиною універсальної системи мобільного зв'язку (UMTS). Стандарт довгострокового розвитку (LTE) є планованою до випуску версією UMTS, яка використовує E-UTRA. UTRA, E-UTRA, GSM, UMTS і LTE описуються в документах організації, яка називається партнерським проектом третього покоління (3GPP). Cdma2000 описується в документах організації, яка називається партнерським проектом третього покоління 2 (3GPP2). Ці різні технології і стандарти радіозв'язку відомі в даній галузі техніки. Множинний доступ з частотним розділенням каналів з однією несучою (SC-FDMA), який використовує модуляцію з однією несучою і вирівнювання в частотній області, є методикою. SCFDMA має аналогічну продуктивність і, по суті, має таку ж загальну складність, як і OFDMAсистема. SC-FDMA-сигнал має більш низьке відношення пікової потужності до середньої потужності (PAPR) внаслідок властивої йому структури з однією несучою. SC-FDMA привертає велику увагу, зокрема, при зв'язку у висхідній лінії зв'язку, в якій більш низький PAPR надає суттєву користь мобільному терміналу з точки зору ефективності потужності передачі. У даний момент він є робочим допущенням для схеми множинного доступу у висхідній лінії зв'язку в стандарті довгострокового розвитку 3GPP (LTE) або вдосконаленому UTRA. У деяких аспектах, ідеї в даному документі можуть використовуватися в мережі, яка включає в себе покриття макромасштабу (наприклад, в стільниковій мережі великої області, такій як 3Gмережа, що типово називається макростільниковою мережею) і покриття меншого масштабу (наприклад, мережеве оточення в квартирі або в будинку). По мірі того, як термінал доступу (AT) переміщається в цій мережі, термінал доступу може обслуговуватися в певних місцеположеннях за допомогою вузлів доступу (AN), які надають макропокриття, тоді як термінал доступу може обслуговуватися в інших місцеположеннях за допомогою вузлів доступу, які надають покриття меншого масштабу. У деяких аспектах, вузли з меншим покриттям можуть використовуватися для того, щоб надавати інкрементне підвищення пропускної здатності, покриття всередині будівлі і різні послуги (наприклад, для більш надійної роботи користувачів). При обговоренні в даному документі, вузол, який надає покриття у відносно великій області, може згадуватися як макровузол. Вузол, який надає покриття у відносно невеликій зоні (наприклад, в квартирі), може згадуватися як фемтовузол. Вузол, який надає покриття для зони, яка менше макрозони і більше фемтозони, може згадуватися як піковузол (наприклад, при наданні покриття всередині офісної будівлі). Стільник, асоційований з макровузлом, фемтовузлом або піковузлом, може згадуватися як макростільник, фемтостільник або пікостільник, відповідно. У деяких реалізаціях, кожний стільник може бути додатково асоційований (наприклад, розділений) з одним або більше секторами. У різних варіантах застосування, інші терміни можуть використовуватися для того, щоб посилатися на макровузол, фемтовузол або піковузол. Наприклад, макровузол може конфігуруватися або згадуватися як вузол доступу, базова станція, точка доступу, е-вузол В, макростільник і т. д. Крім того, фемтовузол може конфігуруватися або згадуватися як домашній вузол В, домашній поліпшений вузол В, базова станція точки доступу, фемтостільник і т. д. Фіг. 1 ілюструє зразкову мережу 100 бездротового зв'язку. Мережа 100 бездротового зв'язку сконфігурована, щоб підтримувати зв'язок між певним числом користувачів. Мережа 100 бездротового зв'язку може розділятися на один або більше стільників 102, таких як, наприклад, стільники 102a-102g. Покриття зв'язку в стільниках 102a-102g може надаватися за допомогою одного або більше вузлів 104, таких як, наприклад, вузли 104a-104g. Кожний вузол 104 може надавати покриття зв'язку для відповідного стільника 102. Вузли 104 можуть взаємодіяти з множиною терміналів доступу (AT), таких як, наприклад, AT 106a-106l. Кожний AT 106 може здійснювати зв'язок з одним або більше вузлами 104 по прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) в даний момент. FL є лінією зв'язку від вузла до AT. RL є лінією зв'язку від AT до вузла. Вузли 104 можуть підключатися між собою, наприклад, за допомогою відповідних дротових або бездротових інтерфейсів і можуть мати можливість здійснювати зв'язок один з одним. Відповідно, кожний AT 106 може здійснювати зв'язок з іншим AT 106 через один або більше вузлів 104. Наприклад, AT 106j може здійснювати зв'язок з AT 106h наступним чином: AT 106j може здійснювати зв'язок з вузлом 104d; вузол 104d потім може 3 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 здійснювати зв'язок з вузлом 104b; вузол 104b потім може здійснювати зв'язок з AT 106h; відповідно, зв'язок встановлюється між AT 106j і AT 106h. Мережа 100 бездротового зв'язку може надавати послуги для великої географічної області. Наприклад, стільники 102a-102g можуть покривати тільки декілька кварталів по сусідству або декілька квадратних миль в сільському оточенні. У одному варіанті здійснення, кожний стільник додатково може розділятися на один або більше секторів (не показані). Як описано вище, вузол 104 може надавати доступ для термінала доступу (AT) 106 в рамках його зони покриття до мережі зв'язку, такої як, наприклад, Інтернет або стільникова мережа. AT 106 може бути пристроєм бездротового зв'язку (наприклад, мобільним телефоном, маршрутизатором, персональним комп'ютером, сервером і т. д.), використовуваним користувачем, щоб відправляти і приймати мову або дані по мережі зв'язку. Термінал доступу (AT) також може згадуватися в даному документі як користувацьке обладнання (UE), як мобільна станція (MS) або як термінал. Як показано, AT 106a, 106h і 106j містять маршрутизатори. AT 106b-106g, 106i, 106k і 106l містять мобільні телефони. Проте, кожний з AT 106a-106l може містити будь-який придатний пристрій зв'язку. Фіг. 2 ілюструє зразкові взаємодії двох або більше мереж зв'язку. Для AT 220 може бути бажаним передавати інформацію і приймати інформацію з іншого AT, такого як AT 221. Фіг. 2 ілюструє спосіб, яким AT 220 може здійснювати зв'язок з AT 221. Як показано на фіг. 2, макровузол 205 може надавати покриття зв'язку для терміналів доступу в рамках макрозони 230. Наприклад, AT 220 може формувати і передавати повідомлення в макровузол 205. Повідомлення може містити інформацію, пов'язану з різними типами зв'язку (наприклад, мову, дані, мультимедійні послуги і т. д.). AT 220 може здійснювати зв'язок з макровузлом 205 через лінію бездротового зв'язку. Макровузол 205 також може здійснювати зв'язок з центром комутації мобільного зв'язку (MSC), таким як MSC 252, що працює в мережі 250 зв'язку. Наприклад, макровузол 205 може передавати повідомлення, що приймається з AT 220, в MSC 252. Загалом, MSC 252 може сприяти зв'язку між AT 220 і AT 221 за допомогою прийому спочатку повідомлення, що приймається з AT 220 через макровузол 205. MSC 252 потім може передавати повідомлення в функцію міжмережевої взаємодії макро- і фемтовузлів (MFIF), таку як MFIF 254, для кінцевої передачі в AT 221 через фемтовузол. MFIF також може згадуватися як сервер конвергенції фемтовузлів (FCS), MSC/MSCe або фемтокомутатор. Макровузол 205 і MSC 252 можуть здійснювати зв'язок через лінію дротового зв'язку. Наприклад, пряма лінія дротового зв'язку може містити волоконно-оптичну лінію зв'язку або лінію зв'язку по протоколу Ethernet. Макровузол 205 і MSC 252 можуть спільно розміщуватися або розгортатися в різних місцеположеннях. MSC 252 також може здійснювати зв'язок з функцією міжмережевої взаємодії макро- і фемтовузлів (MFIF) 254. Загалом, MFIF 254 може сприяти зв'язку між АТ 220 і AT 221 за допомогою прийому спочатку повідомлення з AT 220 через макровузол 205 і MSC 252. MFIF 254 потім може маршрутизувати повідомлення в фемтовузол для передачі в AT 221. MSC 252 і MFIF 254 можуть здійснювати зв'язок через пряму лінію дротового зв'язку, як описано вище. MSC 252 і MFIF 254 можуть спільно розміщуватися або можуть розгортатися в різних місцеположеннях. MFIF 254 також може здійснювати зв'язок з Інтернетом 240 (і/або іншою відповідною глобальною обчислювальною мережею). Загалом, Інтернет 240 може сприяти зв'язку між AT 220 і AT 221 за допомогою прийому спочатку повідомлення з AT 220 через макровузол 205, MSC 252 і MFIF 254. Інтернет 240 потім може передавати повідомлення в фемтовузол, такий як фемтовузол 212 для передачі в AT 221. MFIF 254 може здійснювати зв'язок з Інтернетом 240 через лінію дротового або бездротового зв'язку, як описано вище. Інтернет 240 також може здійснювати зв'язок з фемтовузлами, такими як фемтовузли 210, 212. Фемтовузол 212 може сприяти зв'язку між AT 220 і AT 221 за допомогою надання покриття зв'язку для AT 220 в рамках фемтозони 217. Наприклад, фемтовузол 212 може приймати повідомлення, що виходить з AT 220, через макровузол 205, MSC 252, MFIF 254 і Інтернет 240. Фемтовузол 212 потім може передавати повідомлення в AT 221 в фемтозоні 217. Фемтовузол 212 може здійснювати зв'язок з AT 221 через лінію бездротового зв'язку. Як описано вище, макровузол 205, MSC 252, MFIF 254, Інтернет 240 і фемтовузол 212 можуть взаємодіяти, щоб формувати лінію зв'язку між AT 220 і AT 221. Наприклад, AT 220 може передавати, формувати і передавати повідомлення в макровузол 205. Макровузол 205 потім може передавати повідомлення в MSC 252. MSC 252 потім може передавати повідомлення в MFIF 254. MFIF 254 потім може передавати повідомлення в Інтернет 240. Інтернет 240 потім 4 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 може передавати повідомлення в фемтовузол 212. Фемтовузол 212 потім може передавати повідомлення в AT 221. Аналогічно, зворотний тракт може йти з AT 221 в AT 220. У одному варіанті здійснення, фемтовузли 210, 212 можуть розгортатися окремими споживачами і розміщуватися в будинках, багатоквартирних будинках, офісних будівлях і т. п. Фемтовузли 210, 212 можуть здійснювати зв'язок з AT в попередньо визначеному діапазоні (наприклад, 100 м) фемтовузлів 210, 212 з використанням попередньо визначеної смуги частот передачі для стільникового зв'язку. У одному варіанті здійснення, фемтовузли 210, 212 можуть здійснювати зв'язок з Інтернетом 240 за допомогою підключення по Інтернет-протоколу (IP), такого як цифрова абонентська лінія (DSL, наприклад, що включає в себе асиметричну DSL (ADSL), DSL по протоколу високошвидкісної передачі даних (HDSL), надвисокошвидкісну DSL (VDSL) і т. д.), ТВ-кабель, що переносить трафік по Інтернет-протоколу (IP), широкосмугове підключення по силових лініях (BPL) або іншу лінію зв'язку. У іншому варіанті здійснення, фемтовузли 210, 212 можуть здійснювати зв'язок з MFIF 254 через пряму лінію зв'язку. Як описано вище, множина фемтовузлів 210, 212 може розгортатися в рамках макрозони 230. Розгортання множини фемтовузлів 210, 212 в макрозоні 230 може приводити до того, щоб було бажано удосконалити процес передачі обслуговування виклику від макровузла 205 фемтовузлу 210. Наприклад, AT 222 може ініціювати виклик за допомогою зв'язку з макровузлом 205. Проте, оскільки AT 222 переміщається під час виклику, може бути переважним для макровузла 205 передавати обслуговування виклику фемтовузлу 210. У одному прикладі, фемтовузол 210 може знаходитися на границі макрозони 230, де покриття, надане за допомогою макровузла 205, може починати погіршуватися. Проте, в цій зоні покриття, надане за допомогою фемтовузла 210 в фемтозоні 215, може бути сильним. Відповідно, може бути бажаним для макровузла 205 передавати обслуговування AT 222 фемтовузлу 210. На доповнення до ослаблення погіршення покриття, може бути бажаним для макровузла 205 передавати обслуговування фемтовузлу 210 по інших причинах. Наприклад, макровузол 205 може надавати покриття зв'язку для великого числа AT. Може бути переважним для загальної продуктивності системи розвантажувати частину трафіка зв'язку AT з макровузла 205 за допомогою передачі обслуговування AT фемтовузлам. У будь-якому випадку, коли фемтовузол 212 і інші фемтовузли можуть бути присутніми процес передачі обслуговування від макровузла 205 може вимагати ідентифікації того, який з фемтовузлів 210, 212 є наміченою ціллю передачі обслуговування. У міру того як додаткові фемтовузли розгортаються в рамках макрозони 230, може бути бажаним удосконалити спосіб, яким фемтовузли ідентифікуються під час процесу передачі обслуговування. У одному варіанті здійснення, фемтовузол 210 і/або макровузол 205 може мовити пілотний сигнал. Пілотний сигнал може містити відомий сигнал для визначення інтенсивності сигналів, що приймаються з фемтовузла 210 і/або макровузла 205 в AT (наприклад, AT 222). Фактичний пілотний сигнал, що приймається, може порівнюватися з опорним сигналом в AT 222, щоб визначати якість сигналу. Наприклад, опорний сигнал може бути формою сигналу або послідовністю для використання при порівнянні фактичного пілотного сигналу, що приймається. Інтенсивність сигналів, що приймаються з фемтовузла 210 і/або макровузла 205, може містити відношення Ecp/Io (відношення енергії пілотного сигналу до енергії сигналів, що створюють перешкоди) або відношення "сигнал-шум". Пілотний сигнал також може містити зміщений короткий псевдошумовий (PN) код. Зміщений короткий PN-код може містити код або послідовність чисел, що ідентифікує вузол і/або тип вузла (наприклад, фемтовузол, макровузол, піковузол). Зміщений короткий PN-код може містити короткий PN-код із застосованим PNзміщенням. PN-зміщення може вказувати, що затримка від реального часу мережевої синхронізації застосована до короткого PN-коду. У одному варіанті здійснення, всі вузли можуть використовувати ідентичний короткий PN-код. Проте, різне PN-зміщення може застосовуватися до короткого PN-коду для різних вузлів. Таким чином, PN-зміщення напряму корелює зі зміщеним коротким PN-кодом, і терміни "PN-зміщення" і "зміщений короткий PN-код" можуть використовуватися взаємозамінно в даному документі. У одному варіанті здійснення, PNзміщення може використовуватися для того, щоб ідентифікувати тип вузла (наприклад, фемтовузол, макровузол, піковузол), що передає пілотний сигнал. Наприклад, конкретний набір PN-зміщень може бути зарезервований для ідентифікації фемтовузлів. Проте, число PNзміщень, доступних для використання, може бути менше числа фемтовузлів в рамках макрозони 230. Наприклад, 512 унікальних PN-зміщень можуть бути призначені для використання за допомогою фемтовузлів. Проте, може бути більше 512 фемтовузлів, що розгортаються в рамках макрозони 230. Як результат, множина фемтовузлів в рамках макрозони 230 може використовувати ідентичне PN-зміщення. 5 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 У одному прикладі, AT, такий як AT 222, підтримуючий зв'язок з макровузлом, таким як макровузол 205, може приймати пілотний сигнал з фемтовузла, такого як фемтовузол 210. AT 222 може бути сконфігурований, щоб визначати PN-зміщення і інтенсивність сигналу з пілотного сигналу і повідомляти ці значення в макровузол 205. На основі інтенсивності сигналу, що приймається, і PN-зміщення, макровузол 205 може визначати те, що передача обслуговування фемтовузлу 210 повинна здійснюватися. Наприклад, макровузол 205 може визначати те, що інтенсивність сигналу між макровузлом 205 і AT 222, рівень шуму, відношення "сигнал-шум", максимальна швидкість передачі даних, пропускна здатність, частота помилок і інші критерії передачі обслуговування підтверджують необхідність передачі обслуговування AT 222 фемтовузлу 210. Проте, оскільки PN-зміщення, використовуване за допомогою фемтовузла 210, може бути неунікальним, інформація, що відправляється з AT 222 в макровузол 205, може бути недостатньою, щоб унікально ідентифікувати фемтовузол 210. Хоч вищенаведений приклад описаний застосовно до PN-зміщень, такі приклади використовуються з метою пояснення і не повинні бути інтерпретовані як обмеження. Дані системи і способи однаково застосовні до інших стандартів зв'язку, таких як універсальна система мобільного зв'язку (UMTS) і стандарт довгострокового розвитку (LTE). Наприклад, в UMTS-системі, код скремблювання (SC), використовуваний за допомогою фемтовузла, може виступати як ідентифікатор, який може бути недостатнім, щоб унікально ідентифікувати фемтовузол. Аналогічно, в LTE-системі, фізичний ідентифікатор стільника, використовуваний за допомогою фемтовузла, може виступати як ідентифікатор, який може бути недостатнім, щоб унікально ідентифікувати фемтовузол. У кожному випадку додаткова інформація може бути необхідна для того, щоб унікально ідентифікувати фемтовузли. Щоб сприяти передачі обслуговування фемтовузлу 210 від макровузла 205, інформація крім PN-зміщення фемтовузла 210 може використовуватися для того, щоб унікально ідентифікувати фемтовузол 210. У одному прикладі, фемтовузол 210 може формувати і передавати повідомлення з ідентифікатором фемтовузла або точки доступу (APIDM). APIDM-повідомлення може бути передане окремо від пілотного сигналу, наприклад, по іншому каналу. Фемтовузол 210 може включати в APIDM-повідомлення ідентифікатор MSC (MSC ID). MSC ID може призначатися фемтовузлу, щоб вказувати одну з множини MFIF, яка асоційована з фемтовузлом. Наприклад, MSC ID може містити значення, використовуване за допомогою MSC 252, щоб визначати те, що MFIF 254 асоційована з фемтовузлом 210, при умові, що фемтовузлу 210 призначений MSC ID, який ідентифікує MFIF 254. MSC 252 може підтримувати структуру даних, наприклад список або таблицю, що зв'язує значення MSC ID з конкретними MFIF. Таким чином, коли MSC 252 приймає MSC ID, MSC 252 може визначати те, що інформація повинна відправлятися в MFIF, асоційовану з цим MSC ID. APIDM-повідомлення також може містити ідентифікатор стільника (CELL ID). CELL ID може призначатися фемтовузлу, щоб унікально ідентифікувати фемтовузол з множини фемтовузлів, асоційованих з конкретною MFIF. Наприклад, CELL ID може містити значення, використовуване за допомогою MFIF 254 для того, щоб унікально ідентифікувати фемтовузол 210 як між фемтовузлами 210, 212 і іншими фемтовузлами (не показані), асоційованими з MFIF 254. MFIF 254 може підтримувати структуру даних, наприклад список або таблицю, що зв'язує значення CELL ID з конкретними фемтовузлами. Таким чином, коли MFIF 254 приймає CELL ID, MFIF 254 може визначати те, що інформація повинна відправлятися в фемтовузол, асоційований з CELL ID. Як детально пояснюється нижче, використання APIDM-повідомлення, що включає в себе як MSC ID, так і CELL ID, може бути достатнім для того, щоб ідентифікувати ціль передачі обслуговування, наприклад фемтовузол 210. Наприклад, AT 222 або макровузол 205 може визначати те, що може бути бажана передача обслуговування від макровузла 205 фемтовузлу 210. Проте, фемтовузол 210 може використовувати PN-зміщення, ідентичне PN-зміщенню фемтовузла 212. Таким чином, AT 222 може не мати можливості ідентифікувати фемтовузол 210 як ціль за допомогою надання PN-зміщення для макровузла 205. У цьому прикладі, фемтовузол 210 може бути сконфігурований, щоб включати в себе ідентифікуючу інформацію, наприклад MSC ID і CELL ID, в APIDM-повідомленні. AT 222 може приймати це APIDMповідомлення і витягувати MSC ID і CELL ID. AT 222 потім може передавати MSC ID і CELL ID в макровузол 205. У одному варіанті здійснення, AT 222 може бути сконфігурований, щоб передавати MSC ID і CELL ID в макровузол 205 у відповідь на прийом APIDM. Альтернативно, AT 222 може бути сконфігурований, щоб, залежно від умов, передавати MSC ID і CELL ID. Наприклад, як описано вище, AT 222 може приймати пілотний сигнал з фемтовузла 210 на доповнення до APIDM. AT 222 може бути сконфігурований, щоб передавати MSC ID і CELL ID в макровузол 205 на основі властивостей пілотного сигналу, що приймається. Наприклад, якщо інтенсивність сигналу пілотного сигналу є дуже низькою або іншим чином вказує, що передача 6 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 обслуговування є небажаною, AT 222 може бути сконфігурований, щоб не передавати MSC ID і CELL ID. Альтернативно, якщо PN-зміщення вказує, що фемтовузол 210 належить мережі, з якою AT 222 не дозволено здійснювати зв'язок, AT 222 може бути сконфігурований, щоб не передавати MSC ID і CELL ID в макровузол 205. Проте, якщо AT 222 визначає те, що передача обслуговування бажана і дозволяється, AT 222 може бути сконфігурований, щоб передавати MSC ID і CELL ID в макровузол 205. У іншому варіанті здійснення, AT 222 може передавати в макровузол 205 індикатор відносно виявлення фемтовузла 210. На основі індикатора виявлення, макровузол 205 може визначати те, що передача обслуговування фемтовузлу 210 бажана. Макровузол 205 потім може відповідати на індикатор виявлення за допомогою запитання інформації про фемтовузол 210 з AT 222. AT 222 потім може передавати ідентифікуючу інформацію, що включає в себе, наприклад, MSC ID і CELL ID, в макровузол 205. Після того, як макровузол 205 визначає, що передача обслуговування бажана, і приймає MSC ID і CELL ID, макровузол 205 потім може передавати MSC ID і CELL ID в MSC 252. MSC 252 може використовувати MSC ID, щоб визначати те, що CELL ID повинен передаватися в MFIF 254. MSC 252 потім може відправляти CELL ID в MFIF 254. MFIF 254 може використовувати CELL ID, щоб ідентифікувати фемтовузол 210 як ціль бажаної передачі обслуговування. Після того, як фемтовузол 210 ідентифікований як ціль передачі обслуговування, процес передачі обслуговування може продовжуватися. Наприклад, запит на передачу обслуговування, що виходить з макровузла 205, може передаватися в MFIF 254 через MSC 252. MFIF 254 може передавати запит на передачу обслуговування в фемтовузол 210. Фемтовузол 210 може приймати запит і відправляти підтвердження в MFIF 254. MFIF 254 може перенаправляти підтвердження в макровузол 205 через MSC 252. Макровузол 205 потім може інструктувати AT 222 передавати обслуговування фемтовузлу 210. У іншому прикладі, макровузол 205 може передавати сформований запит на передачу обслуговування або інші інструкції передачі обслуговування безпосередньо в фемтовузол 210 через лінію бездротового зв'язку (не показана) або лінію дротового зв'язку, таку як Інтернет 240. Хоч вищенаведений приклад описаний застосовно до MSC ID і CELL ID, такі приклади використовуються з метою пояснення і не повинні бути інтерпретовані як обмеження. Використання MSC ID і CELL ID може бути переважним для взаємодії з існуючими компонентами мережевої інфраструктури, наприклад, AT, макровузлами, MSC і MFIF. Крім цього, інші типи ідентифікаторів також можуть використовуватися. Ці ідентифікатори можуть включати в себе ідентифікатор точки доступу, ідентифікатор фемтопристрою, адресу рівня керування доступом до середовища по протоколу Ethernet, ідентифікатор сектора, ідентифікатор базової станції, адресу Інтернет-протоколу або інший тип ідентифікатора, який може використовуватися для того, щоб унікально ідентифікувати фемтовузол 210. Фіг. 3 є функціональною блок-схемою зразкового фемтовузла 210, показаного на фіг. 2. Як обговорюється вище відносно фіг. 2, фемтовузол 210 може сприяти передачі обслуговування від макровузла 205 фемтовузлу 210 за допомогою надання в AT 222 APIDM-повідомлення. Фемтовузол 210 може містити бездротовий мережевий інтерфейс 310, сконфігурований, щоб передавати вихідне бездротове повідомлення, таке як APIDM-повідомлення, в AT 222. Бездротовий мережевий інтерфейс 310 також може приймати вхідне бездротове повідомлення з AT 222. Бездротовий мережевий інтерфейс 310 може сполучатися з процесором 320. Процесор 320 може бути сконфігурований, щоб обробляти APIDM-повідомлення, а також вхідні і вихідні бездротові повідомлення, що надходять або направляються в AT 222 через бездротовий мережевий інтерфейс 310. Процесор 320 також може бути сконфігурований, щоб керувати іншими компонентами фемтовузла 210. Процесор 320 додатково може сполучатися з дротовим мережевим інтерфейсом 330. Дротовий мережевий інтерфейс 330 може бути сконфігурований, щоб передавати вихідне дротове повідомлення і приймати вхідне дротове повідомлення з Інтернету 240. Дротовий мережевий інтерфейс 330 може передавати вхідне дротове повідомлення в процесор 320 для обробки. Процесор 320 може обробляти і передавати дротове вихідне повідомлення в дротовий мережевий інтерфейс 310 для передачі. Процесор 320 додатково може сполучатися, через одну або більше шин, із запам'ятовуючим пристроєм 340. Процесор 320 може зчитувати інформацію або записувати інформацію в запам'ятовуючий пристрій 340. Наприклад, запам'ятовуючий пристрій 340 може бути сконфігурований, щоб зберігати вхідні або вихідні повідомлення до, під час або після обробки. Зокрема, запам'ятовуючий пристрій 340 може бути сконфігурований, щоб зберігати APIDMповідомлення. Процесор 320 також може сполучатися з форматувачем 350 повідомлень. Форматувач 350 повідомлень може бути сконфігурований, щоб формувати APIDMповідомлення, використовуване для того, щоб сприяти передачі обслуговування від макровузла 205 фемтовузлу 210. Як описано вище, присутність множини фемтовузлів 210, 212 може 7 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 основуватися на APIDM-повідомленні в процесі передачі обслуговування AT 220 від макровузла 205 фемтовузлу 210. Як описано вище відносно фіг. 2, APIDM-повідомлення може містити MSC ID і CELL ID. Форматувач 350 повідомлень може передавати сформоване APIDM-повідомлення в процесор 320 для додаткової обробки до того, як APIDM-повідомлення передається через бездротовий мережевий інтерфейс 310 в AT 222. Форматувач 350 повідомлень також може сполучатися безпосередньо із запам'ятовуючим пристроєм 340, щоб зберігати або витягувати інформацію для використання при форматуванні повідомлень. У одному варіанті здійснення, оброблене відформатоване APIDM-повідомлення може передаватися або мовитися періодично за допомогою бездротового мережевого інтерфейсу 310 і прийматися за допомогою AT, такого як, наприклад, AT 222. Бездротовий мережевий інтерфейс 310 може містити антену і приймач-передавачі. Приймач-передавач може бути сконфігурований, щоб модулювати/демодулювати бездротові вихідні/вхідні повідомлення, що направляються або надходять з AT 222, відповідно. Бездротові вихідні/вхідні повідомлення можуть передаватися/прийматися через антену. Антена може бути сконфігурована, щоб відправляти і/або приймати вихідні/вхідні бездротові повідомлення в/з AT 222 по одному або більше каналах. Вихідні/вхідні повідомлення можуть містити мовну інформацію і/або інформацію тільки з даними (спільно згадувану в даному документі як "дані"). Бездротовий мережевий інтерфейс 310 може демодулювати дані, що приймаються. Бездротовий мережевий інтерфейс 310 може модулювати дані, які повинні відправлятися з фемтовузла 210 через бездротовий мережевий інтерфейс 310. Процесор 320 може надавати дані, які повинні передаватися. Дротовий мережевий інтерфейс 330 може містити модем. Модем може бути сконфігурований, щоб модулювати/демодулювати вихідні/вхідні дротові повідомлення, що направляються або надходять з Інтернету 240. Дротовий мережевий інтерфейс 330 може демодулювати дані, що приймаються. Демодульовані дані можуть передаватися в процесор 320. Дротовий мережевий інтерфейс 330 може модулювати дані, які повинні відправлятися з фемтовузла 210 через дротовий мережевий інтерфейс 330. Процесор 320 може надавати дані, які повинні передаватися. Запам'ятовуючий пристрій 340 може містити процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 340 також може містити оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на zip-дисках. Хоч вони і описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно фемтовузла 210, необов'язково повинні бути окремими структурними елементами. Наприклад, процесор 320 і запам'ятовуючий пристрій 340 можуть здійснюватися на одній мікросхемі. Процесор 320, додатково або альтернативно, може містити запам'ятовуючий пристрій, такий як регістри процесора. Аналогічно, один або більше функціональних блоків або частин функціональності різних блоків можуть здійснюватися в одній мікросхемі. Альтернативно, функціональність конкретного блока може бути реалізована в двох або більше мікросхемах. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно фемтовузла 210, таких як процесор 320 і форматувач 350 повідомлень, можуть здійснюватися як процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка придатна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно фемтовузла 210, також можуть бути реалізовані як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів відповідно до DSP-зв'язку або будь-яка інша подібна конфігурація. Фіг. 4 є функціональною блок-схемою зразкового термінала 222 доступу, показаного на фіг. 2. Як обговорювалося вище, AT 222 може бути мобільним телефоном. AT 222 може використовуватися для того, щоб сприяти передачі обслуговування від макровузла 205 фемтовузлу 210 за допомогою прийому AIPDM-повідомлення з фемтовузла 210 і передачі ідентифікуючої інформації в APIDM-повідомленні в макровузол 205. 8 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 AT 222 може містити процесор 405, сконфігурований, щоб обробляти інформацію для зберігання, передачі і/або для керування іншими компонентами AT 222. Процесор 405 додатково може сполучатися із запам'ятовуючим пристроєм 410. Процесор може зчитувати інформацію або записувати інформацію в запам'ятовуючий пристрій 410. Запам'ятовуючий пристрій 410 може бути сконфігурований, щоб зберігати повідомлення до, під час або після обробки. Зокрема, запам'ятовуючий пристрій 410 може бути сконфігурований, щоб зберігати APIDM-повідомлення і прикладену ідентифікуючу інформацію. Процесор 405 також може сполучатися з бездротовим мережевим інтерфейсом 415. Бездротовий мережевий інтерфейс 415 може бути сконфігурований, щоб приймати вхідне бездротове повідомлення і передавати вихідне бездротове повідомлення в фемтовузол 210 або макровузол 205. Вхідне бездротове повідомлення може передаватися в процесор 405 для обробки. Процесор 405 може обробляти вихідне бездротове повідомлення, передаючи вихідне бездротове повідомлення в бездротовий мережевий інтерфейс 415 для передачі. Процесор 405 також може сполучатися з інтерпретатором 420 повідомлень. Вхідне бездротове повідомлення, що приймається в бездротовому мережевому інтерфейсі 415 з фемтовузла 210, може передаватися в процесор 405 і передаватися за допомогою процесора 405 в інтерпретатор 420 повідомлень для додаткової обробки. Наприклад, інтерпретатор 420 повідомлень може бути сконфігурований, щоб витягувати MSC ID і CELL ID з APIDMповідомлення для використання при ідентифікації AT 222 як цілі передачі обслуговування, як описано вище. Інтерпретатор 420 повідомлень може передавати значення MSC ID і CELL ID і іншу інформацію в процесор 405 для додаткової обробки. Інтерпретатор 420 повідомлень також може інтерпретувати інформацію в повідомленні із запитом, що приймається з макровузла 205. Наприклад, як описано вище, макровузол 205 може відправляти повідомлення із запитом в AT 222, що запитує додаткову інформацію про фемтовузол 210. Зокрема, макровузол 205 може запитувати MSC ID і CELL ID. Інтерпретатор 420 повідомлень може обробляти це повідомлення із запитом і надавати в процесор 405 інформацію для відповіді на повідомлення із запитом. Інтерпретатор 420 повідомлень також може сполучатися із запам'ятовуючим пристроєм 410, щоб зберігати або витягувати інформацію для використання при інтерпретації повідомлень. Процесор 405 також може сполучатися з форматувачем 425 повідомлень. Форматувач 425 повідомлень може формувати або форматувати вихідне бездротове повідомлення, яке повинно бути передане за допомогою бездротового мережевого інтерфейсу 415. Наприклад, форматувач 425 повідомлень може бути сконфігурований, щоб включати MSC ID і CELL ID, асоційовані з фемтовузлом 210, у вихідне бездротове повідомлення в макровузол 205. Як описано вище, форматувач 425 повідомлень може бути сконфігурований, щоб включати MSC ID і CELL ID у вихідне бездротове повідомлення у відповідь на прийом APIDM-повідомлення з фемтовузла 210. Альтернативно, форматувач 425 повідомлень може бути сконфігурований, щоб включати MSC ID і CELL ID у вихідне бездротове повідомлення у відповідь на прийом повідомлення запиту з макровузла 205. У будь-якому випадку, бездротове вихідне повідомлення може передаватися за допомогою форматувача 425 повідомлень в процесор 405 для передачі за допомогою бездротового мережевого інтерфейсу 415 в макровузол 205. Макровузол 205 потім може використовувати інформацію у вихідному бездротовому повідомленні, що включає в себе MSC ID і CELL ID, щоб сприяти ідентифікації цілі передачі обслуговування, як описано вище. Форматувач 425 повідомлень може сполучатися безпосередньо із запам'ятовуючим пристроєм 410, щоб зберігати або витягувати інформацію для використання при форматуванні повідомлень. Бездротовий мережевий інтерфейс 415 може містити антену і приймач-передавачі. Приймач-передавач може бути сконфігурований, щоб модулювати/демодулювати вихідні/вхідні бездротові повідомлення, що направляються або надходять з фемтовузла 210 і макровузла 205. Вихідні/вхідні бездротові повідомлення можуть передаватися/прийматися через антену. Антена може бути сконфігурована, щоб здійснювати зв'язок з фемтовузлом 210 і макровузлом 205 по одному або більше каналах. Вихідне/вхідне бездротове повідомлення може містити мовну інформацію і/або інформацію тільки з даними (спільно згадувану в даному документі як "дані"). Бездротовий мережевий інтерфейс 415 може демодулювати дані, що приймаються. Бездротовий мережевий інтерфейс 415 може модулювати дані, які повинні відправлятися з AT 222 через бездротовий мережевий інтерфейс 415. Процесор 405 може надавати дані, які повинні передаватися. Запам'ятовуючий пристрій 410 може містити процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 410 також може містити оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої 9 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на zip-дисках. Хоч вони і описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно термінала 222 доступу, необов'язково повинні бути окремими структурними елементами. Наприклад, процесор 405 і запам'ятовуючий пристрій 410 можуть здійснюватися на одній мікросхемі. Процесор 405, додатково або альтернативно, може містити запам'ятовуючий пристрій, такий як регістри процесора. Аналогічно, один або більше функціональних блоків або частин функціональності різних блоків можуть здійснюватися на одній мікросхемі. Альтернативно, функціональність конкретного блока може бути реалізована в двох або більше мікросхемах. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно AT 222, таких як процесор 410, інтерпретатор 420 повідомлень і форматувач 425 повідомлень, можуть здійснюватися як процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будьяка придатна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно AT 222, також можуть бути реалізовані як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів відповідно до DSP-зв'язку або будь-яка інша подібна конфігурація. Фіг. 5 є функціональною блок-схемою зразкового макровузла 205, показаного на фіг. 2. Як обговорювалося вище відносно фіг. 2, макровузол 205 може бути базовою станцією. Макровузол 205 також може сприяти передачі обслуговування від макровузла 205 фемтовузлу 210 за допомогою прийому ідентифікуючої інформації з AT 222 і передачі ідентифікуючої інформації в MSC 252. Макровузол 205 може містити бездротовий мережевий інтерфейс 510, сконфігурований, щоб приймати вхідне бездротове повідомлення і передавати вихідне бездротове повідомлення в AT 222. Бездротовий мережевий інтерфейс 510 може сполучатися з процесором 520. Процесор 520 може бути сконфігурований, щоб обробляти вхідне і вихідне бездротове повідомлення, що надходить або направляється в AT 222 через бездротовий мережевий інтерфейс 510. Процесор 520 також може бути сконфігурований, щоб керувати іншими компонентами макровузла 205. Процесор 520 додатково може сполучатися з дротовим мережевим інтерфейсом 530. Дротовий мережевий інтерфейс 530 може бути сконфігурований, щоб приймати вхідне дротове повідомлення і передавати вихідне дротове повідомлення в MSC 252. Дротовий мережевий інтерфейс 530 може приймати вхідне дротове повідомлення і передавати вхідне дротове повідомлення в процесор 520 для обробки. Процесор 520 може обробляти вихідне дротове повідомлення і передавати вихідне дротове повідомлення в дротовий мережевий інтерфейс 530 для передачі в MSC 252. Процесор 520 додатково може сполучатися, через одну або більше шин, із запам'ятовуючим пристроєм 540. Процесор 520 може зчитувати інформацію або записувати інформацію в запам'ятовуючий пристрій 540. Запам'ятовуючий пристрій 540 може бути сконфігурований, щоб зберігати інформацію для використання при обробці вхідних або вихідних, дротових або бездротових повідомлень. Запам'ятовуючий пристрій 540 також може бути сконфігурований, щоб зберігати ідентифікуючу інформацію, таку як MSC ID і CELL ID. Процесор 520 також може сполучатися з інтерпретатором 545 повідомлень. Процесор може передавати вхідне дротове і бездротове повідомлення в інтерпретатор 545 повідомлень для обробки. Інтерпретатор 545 повідомлень може бути сконфігурований, щоб витягувати інформацію з вхідного бездротового повідомлення, що приймається в бездротовому мережевому інтерфейсі 510. Наприклад, вхідне бездротове повідомлення, що приймається з AT 222, може містити ідентифікуючу інформацію, таку як MSC ID і CELL ID, як описано вище. Інтерпретатор 545 повідомлень може витягувати значення MSC ID і CELL ID з вхідного бездротового повідомлення, наданого AT 222. Інтерпретатор 545 повідомлень може передавати цю ідентифікуючу інформацію в процесор 520 для додаткової обробки. У іншому прикладі, вхідне бездротове повідомлення з AT 220 може містити індикатор того, що AT 220 виявляє фемтовузол 210. Інтерпретатор 545 повідомлень може бути сконфігурований, щоб обробляти вхідне бездротове повідомлення і надавати в процесор 520 інформацію для відповіді на вхідне бездротове повідомлення за допомогою запитання додаткової інформації. Ця додаткова інформація може містити MSC ID і CELL ID фемтовузла 210. Інтерпретатор 545 повідомлень також може сполучатися безпосередньо із 10 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 запам'ятовуючим пристроєм 540, щоб зберігати або витягувати інформацію для використання при інтерпретації повідомлення. Процесор 520 також може сполучатися з форматувачем 550 повідомлень. Форматувач 550 повідомлень може бути сконфігурований, щоб формувати вихідне дротове або бездротове повідомлення. Форматувач 550 повідомлень може бути додатково сконфігурований, щоб передавати сформоване вихідне дротове або бездротове повідомлення в процесор 520. Процесор 520 може передавати вихідне дротове або бездротове повідомлення в дротовий мережевий інтерфейс 530 або бездротовий мережевий інтерфейс510 для передачі. Дротовий мережевий інтерфейс 530 може передавати вихідне дротове повідомлення в MSC 252. Як описано вище, вихідне дротове повідомлення може містити MSC ID і CELL ID для фемтовузла 210. Форматувач 550 повідомлень може передавати вихідне бездротове повідомлення в процесор 520. Процесор 520 може передавати вихідне бездротове повідомлення в бездротовий мережевий інтерфейс 510 для передачі в AT 222. Як описано, вихідне бездротове повідомлення може містити запит на ідентифікуючу інформацію фемтовузла 210. Форматувач 550 повідомлень також може сполучатися безпосередньо із запам'ятовуючим пристроєм 540, щоб зберігати або витягувати інформацію для використання при форматуванні повідомлень. Бездротовий мережевий інтерфейс 510 може містити антену і приймач-передавач. Приймач-передавач може бути сконфігурований, щоб модулювати/демодулювати вихідні/вхідні бездротові повідомлення, що направляються або надходять з AT 222. Вхідні/вихідні бездротові повідомлення можуть передаватися/прийматися через антену. Антена може бути сконфігурована, щоб відправляти і/або приймати вихідні/вхідні бездротові повідомлення з макровузла 205 по одному або більше каналах. Вихідні/вхідні бездротові повідомлення можуть містити мовну інформацію і/або інформацію тільки з даними (спільно згадувану в даному документі як "дані"). Бездротовий мережевий інтерфейс 510 може демодулювати дані, що приймаються. Бездротовий мережевий інтерфейс 510 може модулювати дані, які повинні відправлятися з макровузла 205 через бездротовий мережевий інтерфейс 510. Процесор 520 може надавати дані, які повинні передаватися. Дротовий мережевий інтерфейс 530 може містити модем. Модем може бути сконфігурований, щоб модулювати/демодулювати вихідне/вхідне дротове повідомлення, що направляється або надходить з MSC 252. Дротовий мережевий інтерфейс 530 може демодулювати дані, що приймаються згідно з одним або більше стандартами дротового зв'язку, з використанням способів, відомих в даній галузі техніки. Демодульовані дані можуть передаватися в процесор 520. Дротовий мережевий інтерфейс 530 може модулювати дані, які повинні відправлятися з макровузла 510 через дротовий мережевий інтерфейс 530 згідно з одним або більше стандартами дротового зв'язку, з використанням способів, відомих в даній галузі техніки. Процесор 520 може надавати дані, які повинні передаватися. Запам'ятовуючий пристрій 540 може містити процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 540 також може містити оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на zip-дисках. Хоч вони і описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно макровузла 205, необов'язково повинні бути окремими структурними елементами. Наприклад, процесор 520 і запам'ятовуючий пристрій 540 можуть здійснюватися на одній мікросхемі. Процесор 520, додатково або альтернативно, може містити запам'ятовуючий пристрій, такий як регістри процесора. Аналогічно, один або більше функціональних блоків або частин функціональності різних блоків можуть здійснюватися на одній мікросхемі. Альтернативно, функціональність конкретного блока може бути реалізована в двох або більше мікросхемах. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно макровузла 205, таких як процесор 520, інтерпретатор 545 повідомлень і форматувач 550 повідомлень, можуть здійснюватися як процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка придатна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно макровузла 205, також можуть 11 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути реалізовані як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів відповідно до DSP-зв'язку або будь-яка інша подібна конфігурація. Фіг. 6 є функціональною блок-схемою зразкового центра 252 комутації мобільного зв'язку (MSC), показаного на фіг. 2. Як описано вище відносно фіг. 2, MSC 252 може працювати як маршрутизатор, сконфігурований, щоб маршрутизувати сполучення між макровузлом 205 і MFIF 254. Крім цього, MSC 252 може бути сконфігурований, щоб допомагати ідентифікувати цілі передачі обслуговування, такі як фемтовузол 210, за допомогою ідентифікації MFIF, асоційованої з фемтовузлом 210, на основі MSC ID. MSC 252 може містити мережевий інтерфейс 610, сконфігурований, щоб приймати вхідне повідомлення і передавати вихідне повідомлення в макровузол 205 або MFIF 254. Мережевий інтерфейс 610 може сполучатися з процесором 620. Процесор 620 може бути сконфігурований, щоб обробляти вхідне повідомлення, що приймається за допомогою, і вихідне повідомлення, що передається за допомогою мережевого інтерфейсу 610. Процесор 620 додатково може сполучатися, через одну або більше шин, із запам'ятовуючим пристроєм 625. Процесор 620 може зчитувати інформацію або записувати інформацію в запам'ятовуючий пристрій 625. Запам'ятовуючий пристрій 625 може бути сконфігурований, щоб зберігати вхідне і вихідне повідомлення до, під час або після обробки. Зокрема, запам'ятовуючий пристрій 625 може бути сконфігурований, щоб зберігати MSC ID і CELL ID, описані вище. Процесор 620 додатково може сполучатися з модулем 630 маршрутизації. Процесор 620 може передавати вхідне повідомлення в модуль 630 маршрутизації для додаткової обробки. Модуль 630 маршрутизації може аналізувати вхідне повідомлення, щоб визначати одне або більше призначень, щонайменше частково, на основі вмісту вхідного повідомлення. Наприклад, вхідне повідомлення може містити MSC ID і CELL ID фемтовузла 210. Модуль 630 маршрутизації може аналізувати MSC ID і визначати те, що фемтовузол 210 асоційований з MFIF 254. Модуль 630 маршрутизації може безпосередньо сполучатися із запам'ятовуючим пристроєм 625, щоб сприяти прийняттю рішень по маршрутизації. Наприклад, запам'ятовуючий пристрій 625 може зберігати структуру даних, наприклад список або таблицю, що містить інформацію, яка асоціює значення MSC ID з адресами або іншими ідентифікаторами для MFIF. Модуль 630 маршрутизації може бути сконфігурований, щоб шукати ідентифікатори для MFIF в запам'ятовуючому пристрої 625 за допомогою MSC ID. Модуль 630 маршрутизації також може бути сконфігурований, щоб надавати інформацію в процесор 620, наприклад адресу або інший ідентифікатор для MFIF 254, в яку повинні відправлятися CELL ID і інша інформація. Процесор 620 може бути сконфігурований, щоб використовувати цю інформацію з модуля 630 маршрутизації, щоб формувати вихідне повідомлення. Процесор 620 може передавати вихідне повідомлення в мережевий інтерфейс 610 для передачі в MFIF 254. Мережевий інтерфейс 610 може містити модем. Модем може бути сконфігурований, щоб модулювати/демодулювати вихідні/вхідні повідомлення. Мережевий інтерфейс 610 може відповідно демодулювати дані, що приймаються. Демодульовані дані можуть передаватися в процесор 620. Мережевий інтерфейс 610 може модулювати дані, які повинні відправлятися з MSC 252. Дані, які повинні відправлятися, можуть прийматися з процесора 620. Запам'ятовуючий пристрій 625 може містити процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 625 також може містити оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на zip-дисках. Хоч вони і описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно MSC 252, необов'язково повинні бути окремими структурними елементами. Наприклад, процесор 620 і запам'ятовуючий пристрій 625 можуть здійснюватися на одній мікросхемі. Процесор 620, додатково або альтернативно, може містити запам'ятовуючий пристрій, такий як регістри процесора. Аналогічно, один або більше функціональних блоків або частин функціональності різних блоків можуть здійснюватися на одній мікросхемі. Альтернативно, функціональність конкретного блока може бути реалізована в двох або більше мікросхемах. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно MSC 252, таких як процесор 620 і модуль 630 маршрутизації, можуть здійснюватися як процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця 12 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка придатна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно MSC 252, також можуть бути реалізовані як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів відповідно до DSP-зв'язку або будь-яка інша подібна конфігурація. Фіг. 7 є функціональною блок-схемою зразкової функції міжмережевої взаємодії макро- і фемтовузлів, показаної на фіг. 2. Як описано вище відносно фіг. 2, MFIF 254 працює як фемтокомутатор, сконфігурований, щоб маршрутизувати сполучення між MSC 252 і фемтовузлом 210 через Інтернет 240. Крім цього, MFIF 254 може бути сконфігурована, щоб допомагати ідентифікувати цілі передачі обслуговування, такі як фемтовузол 210, на основі CELL ID. MFIF 254 може містити мережевий інтерфейс 710, сконфігурований, щоб приймати вхідне повідомлення і передавати вихідне повідомлення в MFIF 254 або фемтовузол 210 через Інтернет 240. Мережевий інтерфейс 710 може сполучатися з процесором 720. Процесор 720 може бути сконфігурований, щоб обробляти вхідні і вихідні повідомлення. Процесор 720 додатково може сполучатися, через одну або більше шин, із запам'ятовуючим пристроєм 725. Процесор 720 може зчитувати інформацію або записувати інформацію в запам'ятовуючий пристрій 725. Запам'ятовуючий пристрій 725 може бути сконфігурований, щоб зберігати вхідні і вихідні повідомлення до, під час або після обробки. Зокрема, запам'ятовуючий пристрій 725 може бути сконфігурований, щоб зберігати CELL ID, описаний вище. Процесор 720 додатково може сполучатися з модулем 730 маршрутизації. Процесор 720 може передавати вхідне повідомлення в модуль 730 маршрутизації для додаткової обробки. Модуль 730 маршрутизації може аналізувати вхідне повідомлення, щоб визначати одне або більше призначень, щонайменше частково, на основі вмісту вхідного повідомлення. Наприклад, вхідне повідомлення може містити CELL ID. Модуль 730 маршрутизації може аналізувати CELL ID і визначати те, що фемтовузол асоційований з CELL ID. Модуль 730 маршрутизації може безпосередньо сполучатися із запам'ятовуючим пристроєм 725, щоб сприяти прийняттю рішень по маршрутизації. Наприклад, запам'ятовуючий пристрій 725 може зберігати структуру даних, наприклад список або таблицю, що містить інформацію, яка асоціює значення CELL ID з адресами або іншими ідентифікаторами для фемтовузлів. Модуль 730 маршрутизації може бути сконфігурований, щоб шукати ідентифікатори для фемтовузла в запам'ятовуючому пристрої 725 з використанням CELL ID. Модуль 730 маршрутизації може бути сконфігурований, щоб надавати інформацію в процесор 720, наприклад адресу або інший ідентифікатор для фемтовузла, який є ціллю передачі обслуговування. Процесор 720 може бути сконфігурований, щоб використовувати цю інформацію з модуля 730 маршрутизації, щоб формувати вихідне повідомлення. Процесор 720 може передавати вихідне повідомлення в мережевий інтерфейс 710 для передачі в Інтернет 240 або в MSC 252. Мережевий інтерфейс 710 може містити модем. Модем може бути сконфігурований, щоб модулювати/демодулювати вихідні/вхідні повідомлення, що направляються або надходять з MFIF 254. Мережевий інтерфейс 710 може демодулювати дані, що приймаються. Демодульовані дані можуть передаватися в процесор 720. Мережевий інтерфейс 710 може модулювати дані, які повинні відправлятися з MSC 252. Дані, які повинні відправлятися, можуть прийматися з процесора 720. Запам'ятовуючий пристрій 725 може містити процесорний кеш, що включає в себе багаторівневий ієрархічний кеш, в якому різні рівні мають різні пропускні здатності і швидкості доступу. Запам'ятовуючий пристрій 725 також може містити оперативний запам'ятовуючий пристрій (RAM), інші енергозалежні пристрої зберігання даних або енергонезалежні пристрої зберігання даних. Пристрої зберігання даних можуть включати в себе жорсткі диски, оптичні диски, такі як компакт-диски (CD) або цифрові відеодиски (DVD), флеш-пам'ять, гнучкі диски, магнітну стрічку і накопичувачі на zip-дисках. Хоч вони і описані окремо, потрібно брати до уваги, що функціональні блоки, описані відносно MFIF 254, необов'язково повинні бути окремими структурними елементами. Наприклад, процесор 720 і запам'ятовуючий пристрій 725 можуть здійснюватися на одній мікросхемі. Процесор 720, додатково або альтернативно, може містити запам'ятовуючий пристрій, такий як регістри процесора. Аналогічно, один або більше функціональних блоків або частин функціональності різних блоків можуть здійснюватися на одній мікросхемі. Альтернативно, функціональність конкретного блока може бути реалізована в двох або більше мікросхемах. 13 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно MFIF 254, таких як процесор 720 і модуль 730 маршрутизації, можуть здійснюватися як процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізована інтегральна схема (ASIC), програмована користувачем вентильна матриця (FPGA) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторна логіка, дискретні апаратні компоненти або будь-яка придатна комбінація вищезазначеного, призначена для того, щоб виконувати функції, описані в даному документі. Один або більше функціональних блоків і/або одна або більше комбінацій функціональних блоків, описаних відносно MFIF 254, також можуть бути реалізовані як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів відповідно до DSP-зв'язку або будь-яка інша подібна конфігурація. Фіг. 8 ілюструє зразкове повідомлення 800 з ідентифікатором точки доступу (APIDM) для використання за допомогою фемтовузла 210, показаного на фіг. 2. Як описано вище відносно фіг. 2, фемтовузол 210 може бути сконфігурований, щоб формувати APIDM-повідомлення 800, яке включає в себе MSC ID і CELL ID, щоб сприяти ідентифікації цілей передачі обслуговування. APIDM-повідомлення 800 може містити поле 810 типу асоціювання. Поле 810 типу асоціювання містить три біти. Поле 810 типу асоціювання може використовуватися для указання типів взаємозв'язку, який фемтовузол 210 може мати з AT, такими як AT 222. Наприклад, значення поля 810 типу асоціювання можуть означати, що AT 222 може вільно здійснювати зв'язок з фемтовузлом 210. Альтернативне значення може означати, що AT 222 може вільно приймати службову інформацію, але не може приймати іншу послугу. Інше значення може вказувати, що тільки AT, явно авторизовані на те, щоб здійснювати зв'язок з фемтовузлом 210, можуть приймати послугу. Інші значення поля 810 типу асоціювання можуть використовуватися для інших типів асоціювання. APIDM-повідомлення 800 додатково може містити множину полів ідентифікаторів. Наприклад, APIDM-повідомлення 800 може містити поле 820 ідентифікатора системи (SID), що містить 15 бітів, поле 830 ідентифікатора мережі (NID), що містить 16 бітів, і поле 850 ідентифікатора фемтовузла або точки доступу (AP_ID), що містить змінне число бітів. У одному варіанті здійснення, довжина поля 850 AP_ID може бути включена в APIDM-повідомлення 800 в окремому полі. Наприклад, довжина AP_ID може бути кодована в полі 840 AP_ID_LEN. Поле SID 820, поле NID 830 і поле 850 AP_ID, що розглядаються разом, можуть задавати глобально унікальний ідентифікатор для конкретного фемтовузла. AT 222 може бути сконфігурований, щоб використовувати одне або більше полів 820, 830, 850 ідентифікаторів для того, щоб визначати те, потрібно чи ні намагатися здійснювати зв'язок з фемтовузлом 210. Наприклад, як описано вище, AT 222 може підтримувати білий список фемтовузлів, з якими потрібно здійснювати зв'язок, або чорний список фемтовузлів, які потрібно виключати. За допомогою порівняння одного або більше ідентифікаторів зі списками AT 222 може швидко визначати те, потрібно чи ні запитувати AT 222 на предмет послуги. APIDM-повідомлення 800 додатково може містити поле 860 AP_ID_MASK. У одному варіанті здійснення, поле 860 AP_ID_MASK може містити вісім бітів. Поле 860 AP_ID_MASK може використовуватися як маска, щоб ідентифікувати множину фемтовузлів, асоційованих з одним власником або організацією. APIDM-повідомлення додатково може містити поле 870 MSC_ID. У одному варіанті здійснення, поле MSC_ID може містити 24 біти. Як описано вище, поле 870 MSC_ID може містити значення MSC ID, яке використовується для того, щоб сприяти ідентифікації цілі передачі обслуговування. Значення MSC ID може використовуватися за допомогою MSC 252, щоб ідентифікувати MFIF 254, асоційовану з фемтовузлом 210. З використанням MSC ID, MSC 252 може маршрутизувати інформацію в MFIF 254, щоб сприяти процесу передачі обслуговування. APIDM-повідомлення додатково може містити поле 880 CELL_ID. У одному варіанті здійснення поле 880 CELL_ID може містити 16 бітів. Як описано вище, поле 880 CELL_ID може містити значення CELL ID, яке використовується для того, щоб сприяти ідентифікації цілі передачі обслуговування. Значення CELL ID може використовуватися за допомогою MFIF 254, щоб ідентифікувати фемтовузол 210 як ціль передачі обслуговування. З використанням CELL ID, MFIF 254 може маршрутизувати інформацію в фемтовузол 210, щоб сприяти процесу передачі обслуговування. APIDM-повідомлення 800 додатково може містити додаткові необов'язкові поля 890 змінної довжини. Ці необов'язкові поля 890 можуть використовуватися для інших цілей сигналізації або вдосконалень системи. Потрібно брати до уваги, що APIDM-повідомлення 800 є зразковим варіантом здійснення повідомлення для сприяння ідентифікації передачі обслуговування цілей. 14 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 Порядок полів в повідомленні і довжина полів в повідомленні надаються як приклад і можуть змінюватися, щоб пристосовувати питання реалізації. Крім цього, певні поля можуть додаватися або видалятися з повідомлення. Фіг. 9 є блок-схемою послідовності операцій зразкового процесу для виконання передачі обслуговування від макровузла фемтовузлу, показаному на фіг. 2. Як описано вище відносно фіг. 2, процес 900 може використовуватися для того, щоб допомагати ідентифікувати фемтовузли під час процесу передачі обслуговування. Щоб сприяти передачі обслуговування, фемтовузол 210 формує ідентифікуюче повідомлення, що містить перший і другий ідентифікатори, як показано на етапі 905. Як описано вище, ідентифікуюче повідомлення може містити APIDM-повідомлення, як показано на фіг. 8. Додатково, перший ідентифікатор може містити MSC ID, а другий ідентифікатор може містити CELL ID. У одному варіанті здійснення, фемтовузол 210 може приймати MSC ID і CELL ID з MFIF 254. У іншому варіанті здійснення, фемтовузол 210 може бути сконфігурований, щоб приймати MSC ID і CELL ID з макровузла 205. Фемтовузол 210 може бути сконфігурований, щоб зберігати MSC ID і CELL ID в запам'ятовуючому пристрої. У одному варіанті здійснення, фемтовузол 210 може формувати ідентифікуюче повідомлення один раз і зберігати сформоване повідомлення в запам'ятовуючому пристрої для повторного подальшого використання. Альтернативно, фемтовузол 210 може формувати нове ідентифікуюче повідомлення періодично або для кожної передачі. Після того, як фемтовузол 210 формує ідентифікуюче повідомлення, фемтовузол 210 передає ідентифікуюче повідомлення в термінал доступу (AT) 222, як показано на етапі 910. Як описано вище, фемтовузол 210 може передавати ідентифікуюче повідомлення через рівномірні інтервали. Альтернативно, фемтовузол 210 може передавати ідентифікуюче повідомлення у відповідь на виявлення присутності AT 222 або у відповідь на інший керуючий вплив. Як описано вище, фемтовузол 210 також може передавати пілотний сигнал в AT 222. У одному варіанті здійснення, пілотний сигнал і ідентифікуюче повідомлення можуть передаватися на різних логічних каналах в AT 222. Після того, як фемтовузол 210 передає ідентифікуюче повідомлення, AT 222 приймає ідентифікуюче повідомлення, як показано на етапі 915. Як описано вище, AT 222 може обробляти ідентифікуюче повідомлення, що приймається, щоб одержувати перший і другий ідентифікатори. Після прийому ідентифікуючого повідомлення, AT 222 передає перший і другий ідентифікатори в макровузол 205, як показано на етапі 920. Як описано вище, AT 222 може передавати перший і другий ідентифікатори в макровузол 205 у відповідь на прийом першого і другого ідентифікаторів з фемтовузла 210. У іншому прикладі, AT 222 може передавати перший і другий ідентифікатори в макровузол 205 на основі одного або більше критеріїв передачі обслуговування. Альтернативно, AT 222 може передавати перший і другий ідентифікатори в макровузол 205 у відповідь на запит з макровузла 205 на предмет інформації про фемтовузол 210. Після того, як AT 222 передає перший і другий ідентифікатори в макровузол 205, макровузол 205 приймає перший і другий ідентифікатори, як показано на етапі 925. Як описано вище, макровузол 205 також може визначати на основі одного або більше критеріїв передачі обслуговування те, щоб домагатися передачі обслуговування фемтовузлу 210. Після того, як макровузол 205 приймає перший і другий ідентифікатори, макровузол 205 передає перший і другий ідентифікатори в центр 252 комутації мобільного зв'язку (MSC), як показано на етапі 930. MSC 252 потім приймає перший і другий ідентифікатори з макровузла 205, як показано на етапі 935. Після прийому першого і другого ідентифікаторів, MSC 252 ідентифікує функцію міжмережевої взаємодії макро- і фемтовузлів (MFIF) 254, асоційовану з фемтовузлом 210, щонайменше частково, на основі першого ідентифікатора, як показано на етапі 940. Як описано вище, перший ідентифікатор може бути MSC ID, і MSC 252 може підтримувати структуру даних, наприклад список або таблицю, що асоціює конкретні MFIF з конкретними MSC ID. MSC 252 може використовувати MSC ID, наданий за допомогою фемтовузла 210, щоб ідентифікувати MFIF 254, асоційовану з фемтовузлом 210. Після того, як MSC 252 ідентифікує MFIF 254 на основі першого ідентифікатора, MSC 252 передає другий ідентифікатор в MFIF 254, як показано на етапі 945. MFIF 254 потім приймає другий ідентифікатор, як показано на етапі 950. Після прийому другого ідентифікатора MFIF 254 ідентифікує фемтовузол 210, щонайменше частково, на основі другого ідентифікатора, як показано на етапі 955. Як описано вище, другий ідентифікатор може містити CELL ID, і MFIF 254 може підтримувати структуру даних, наприклад список або таблицю, що асоціює конкретні фемтовузли з конкретними CELL ID. MFIF 254 може використовувати CELL ID, наданий за допомогою фемтовузла 210, щоб ідентифікувати фемтовузол 210. Після того, як MFIF ідентифікує фемтовузол 210, передача обслуговування від макровузла 205 фемтовузлу 210 проводиться, як показано на етапі 960. Як описано вище, проведення передачі обслуговування може включати передачу і прийом повідомлень між 15 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 макровузлом 205, MSC 252, MFIF 254, Інтернетом 240, фемтовузлом 210 і AT 222. Наприклад, запит на передачу обслуговування, що виходить з макровузла 205, може передаватися в MFIF 254 через MSC 252. MFIF може передавати запит на передачу обслуговування в фемтовузол 210. Фемтовузол 210 може приймати запит і відправляти підтвердження в MFIF 254. MFIF 254 може перенаправляти підтвердження в макровузол 205 через MSC 252. Макровузол 205 потім може інструктувати AT 222 передавати обслуговування фемтовузлу 210. Альтернативно, макровузол 205 може здійснювати зв'язок безпосередньо з фемтовузлом 210, щоб сприяти передачі обслуговування. Фіг. 10 ілюструє зразкові зони покриття для мереж бездротового зв'язку, як показано, наприклад, на фіг. 1 і 2. Зона 1000 покриття може містити одну або більше географічних областей, в яких AT 220 може здійснювати доступ до мережі 250 зв'язку, як обговорювалося вище відносно фіг. 2. Як показано, зона 1000 покриття містить декілька зон 1002 відстеження (зон маршрутизації або зон розташування). Кожна зона 1002 відстеження містить декілька макрозон 1004, які можуть бути аналогічними макрозоні 230, описаній вище відносно фіг. 2. Тут, зони покриття, асоційовані із зонами 1002A, 1002B і 1002C відстеження, показані окресленими за допомогою жирних ліній, а макрозони 1004 представлені за допомогою шестикутників. Зони 1002 відстеження також можуть містити фемтозони 1006, які можуть бути аналогічними фемтозоні 230, описаній вище відносно фіг. 2. У цьому прикладі, кожна з фемтозон 1006 (наприклад, фемтозона 1006C) ілюструється в рамках макрозони 1004 (наприклад, макрозони 1004B). Потрібно брати до уваги, проте, те, що фемтозона 1006 може не знаходитися повністю в рамках макрозони 1004. На практиці, велике число фемтозон 1006 може бути задане за допомогою даної зони 1002 відстеження або макрозони 1004. Крім того, одна або більше пікозон (не показані) можуть бути задані в рамках даної зони 1002 відстеження або макрозони 1004. Знов звернімося до фіг. 2, власник фемтовузла 210 може підписуватися на мобільну послугу, таку як, наприклад, мобільна 3G-послуга, пропонована через мережу 250 зв'язку (наприклад, базову мережу мобільного оператора). Крім цього, термінал 222 доступу може допускати роботу як в макрооточеннях (наприклад, макрозонах), так і в мережевих оточеннях меншого масштабу (наприклад, квартирах, фемтозонах, пікозонах і т. д.). Іншими словами, залежно від поточного місцеположення термінала 222 доступу, термінал 222 доступу може здійснювати доступ до мережі 250 зв'язку за допомогою макровузла 205 або за допомогою будь-якого з набору фемтовузлів (наприклад, фемтовузлів 210, 212). Наприклад, коли абонент знаходиться поза будинком, він може обслуговуватися за допомогою макровузла (наприклад, вузла 205), а коли абонент знаходиться вдома, він може обслуговуватися за допомогою фемтовузла (наприклад, вузла 210). Додатково потрібно брати до уваги, що фемтовузли 210 можуть бути зворотно сумісними з існуючими терміналами 222 доступу. Фемтовузол 210 може здійснювати зв'язок по одній частоті або, альтернативно, по множині частот. Залежно від конкретної конфігурації, одна частота або одна або більше з множини частот можуть перекриватися з однією або більше частотами, використовуваними за допомогою макровузла (наприклад, вузла 250). У одному варіанті здійснення, термінал 222 доступу може бути сконфігурований, щоб підключатися до конкретного (наприклад, переважного) фемтовузла (наприклад, домашнього фемтовузла термінала 222 доступу) кожного разу, коли термінал 222 доступу знаходиться в рамках діапазону зв'язку фемтовузла. Наприклад, термінал 222 доступу може здійснювати зв'язок тільки з фемтовузлом 210, коли термінал 222 доступу знаходиться в рамках фемтозони 215. У іншому варіанті здійснення, термінал 221 доступу здійснює зв'язок з вузлом, але не здійснює зв'язок з переважним вузлом (наприклад, як задано в списку переважного роумінгу). У цьому варіанті здійснення, термінал 221 доступу може продовжувати виконувати пошук переважного вузла (наприклад, переважного фемтовузла 210) з використанням повторного вибору кращої системи (BSR). BSR може включати спосіб, який включає періодичне сканування доступних систем, щоб визначати те, є чи ні кращі системи доступними в даний момент. BSR додатково може включати спробу асоціюватися з доступними переважними системами. Термінал 222 доступу може обмежувати BSR скануванням в одній або більше конкретних смугах частот і/або каналах. При виявленні переважного фемтовузла 210, термінал 222 доступу вибирає фемтовузол 210 для зв'язку, щоб здійснювати доступ до мережі 250 зв'язку в рамках фемтозони 215. У одному варіанті здійснення, вузол може надавати певні послуги тільки певним терміналам доступу. Цей вузол може згадуватися як "обмежений" або "закритий" вузол. У мережах бездротового зв'язку, що містять обмежені фемтовузли, даний термінал доступу може 16 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 обслуговуватися тільки за допомогою фемтовузлів і заданого набору фемтовузлів (наприклад, фемтовузла 210). У інших варіантах здійснення, вузол може бути обмежений так, щоб не надавати щонайменше одне з наступного: сигналізація, доступ до даних, реєстрація, пошукові виклики або послуга. У одному варіанті здійснення, обмежений фемтовузол (який також може згадуватися як домашній вузол В закритої абонентської групи) є фемтовузлом, який надає послуги обмеженому ініціалізованому набору терміналів доступу. Цей набір може тимчасово або постійно змінюватися, щоб включати в себе більше або менше число терміналів доступу по мірі необхідності. У деяких аспектах, закрита абонентська група (CSG) може бути задана як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список керування доступом терміналів доступу (наприклад, список обмеженого ініціалізованого набору терміналів доступу). Канал, на якому працюють всі фемтовузли (або всі обмежені фемтовузли) в області, може згадуватися як фемтоканал. Різні взаємозв'язки тим самим можуть існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу, відкритий фемтовузол може згадуватися як фемтовузол без обмеженого асоціювання. Обмежений фемтовузол може згадуватися як фемтовузол, який обмежений деяким способом (наприклад, обмежений для асоціювання і/або реєстрації). Домашній фемтовузол може згадуватися як фемтовузол, для якого термінал доступу авторизований на здійснення доступу і роботу. Гостьовий фемтовузол може згадуватися як фемтовузол, для якого термінал доступу тимчасово авторизований на здійснення доступу і роботу. Чужий фемтовузол може згадуватися як фемтовузол, для якого термінал доступу не авторизований на здійснення доступу і роботу, за винятком, можливо, надзвичайних ситуацій (наприклад, екстрених викликів). З точки зору обмеженого фемтовузла, домашній термінал доступу може згадуватися як термінал доступу, який авторизований на здійснення доступу до обмеженого фемтовузла. Гостьовий термінал доступу може згадуватися як термінал доступу з тимчасовим доступом до обмеженого фемтовузла. Чужий термінал доступу може згадуватися як термінал доступу, який не має дозволу здійснювати доступ до обмеженого фемтовузла, за винятком, можливо, надзвичайних ситуацій, таких як екстрені виклики. Для зручності розкриття суті в даному документі описує різні функціональності, пов'язані з фемтовузлом. Потрібно брати до уваги, проте, те, що піковузол може надавати ідентичну або аналогічну функціональність для більшої зони покриття. Наприклад, піковузол може бути обмежений, домашній піковузол може бути заданий для даного термінала доступу і т. д. Система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів доступу. Як згадано вище, кожний термінал може здійснювати зв'язок з одним або більше вузлами за допомогою передачі по прямій і зворотній лінії зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від вузла до термінала доступу, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від термінала доступу до вузла. Ця лінія зв'язку може встановлюватися через систему з одним входом і одним виходом, систему з множиною входів і множиною виходів (MIMO) або деякий інший тип системи. MIMO-система використовує множину (NT) передавальних антен і множину (NR) приймальних антен для передачі даних. MIMO-канал, сформований за допомогою NT передавальних і NR приймальних антен, може містити NS незалежних каналів, які також згадуються як просторові канали, де NS≤min{NT, NR}. Кожний з NS незалежних каналів відповідає розмірності. MIMO-система може надавати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткові розмірності, створювані за допомогою множини передавальних і приймальних антен. MIMO-система може підтримувати системи з дуплексом з часовим розділенням каналів (TDD) і з дуплексом з частотним розділенням каналів (FDD). У TDD-системі, передачі по прямій і зворотній лініях зв'язку здійснюються в одній частотній області, так що принцип оборотності надає можливість оцінки каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це надає можливість пристрою (наприклад, вузлу, терміналу доступу і т. д.) одержувати виграш від формування діаграми спрямованості в режимі передачі по прямій лінії зв'язку, коли множина антен доступна в пристрої. Ідеї в даному документі можуть бути поміщені в пристрій (наприклад, вузол, термінал доступу і т. д.) з використанням різних компонентів для зв'язку щонайменше з одним іншим пристроєм. Фіг. 11 є функціональною блок-схемою іншого зразкового вузла і іншого зразкового термінала доступу, показаного на фіг. 2. Як показано, MIMO-система 1100 містить бездротовий 17 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 пристрій 1110 (наприклад, фемтовузол 210, 212, макровузол 205 і т. д.) і бездротовий пристрій 1150 (наприклад, AT 222). У пристрої 1110, дані трафіка для ряду потоків даних надаються з джерела даних 1112 в процесор 1114 передачі (TX) даних. У одному варіанті здійснення, кожний потік даних передається через відповідну передавальну антену. Процесор 1114 ТХ-даних форматує, кодує і перемежовує дані трафіка для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надавати кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними з використанням OFDM-методик. Пілотні дані типово є відомим шаблоном даних, який обробляється відомим чином і може бути використаний в системі приймача для того, щоб оцінювати відгук каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (тобто символьно відображаються) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для цього потоку даних, щоб надавати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, виконуваних за допомогою процесора 1130. Запам'ятовуючий пристрій 1132 може зберігати програмний код, дані і іншу інформацію, використовувану за допомогою процесора 1130 або інших компонентів пристрою 1110. Символи модуляції для всіх потоків даних потім надаються в TX MIMO-процесор 1120, який додатково може обробляти символи модуляції (наприклад, для OFDM). TX MIMO-процесор 1120 потім надає NT потоків символів модуляції в NT приймачів-передавачів (XCVR) 1122A1122T. У різних варіантах здійснення, TX MIMO-процесор 1120 застосовує вагові коефіцієнти формування діаграми спрямованості до символів потоків даних і до антени, з якої передається символ. Кожний приймач-передавач 1122 приймає і обробляє відповідний потік символів, щоб надавати один або більше аналогових сигналів, і додатково приводить до необхідних параметрів (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб надавати модульований сигнал, придатний для передачі по MIMO-каналу. NT модульованих сигналів з приймачів-передавачів 1122A-1122T потім передаються з NT антен 1124A-1124T, відповідно. У пристрої 1150, модульовані сигнали, що передаються, приймаються за допомогою N R антен 1152A-1152R, і сигнал, що приймається, з кожної антени 1152 надається у відповідний приймач-передавач (XCVR) 1154A-1154R. Кожний приймач-передавач 1154 приводить до необхідних параметрів (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний сигнал, що приймається, оцифровує приведений до необхідних параметрів сигнал, щоб надавати вибірки, і додатково обробляє вибірки, щоб надавати відповідний потік "прийнятих'символів. Процесор 1160 прийому (RX) даних потім приймає і обробляє N R потоків символів, що приймаються від NR приймачів-передавачів 1154, на основі конкретної методики обробки приймача, щоб надавати NT "виявлених" потоків символів. Процесор 1160 RX-даних після цього демодулює, деперемежовує і декодує кожний виявлений потік символів, щоб відновлювати дані трафіка для потоку даних. Обробка, виконувана за допомогою процесора 1160 RX-даних, є комплементарною обробці, виконуваній за допомогою TX MIMO-процесора 1120 і процесора 1114 ТХ-даних в пристрої 1110. Процесор 1170 періодично визначає те, яку матрицю попереднього кодування використовувати (описується нижче). Процесор 1170 формулює повідомлення зворотної лінії зв'язку, що містить частину індексу матриці і частину значення рангу. Запам'ятовуючий пристрій 1172 може зберігати програмний код, дані і іншу інформацію, використовувану за допомогою процесора 1170 або інших компонентів пристрою 1150. Повідомлення зворотної лінії зв'язку може містити різні типи інформації, яка стосується лінії зв'язку і/або потоку даних, що приймається. Повідомлення зворотної лінії зв'язку потім обробляється за допомогою процесора 1138 ТХ-даних. Процесор 1138 ТХ-даних також приймає дані трафіка для певного числа потоків даних з джерела 1136 даних. Модулятор 1180 модулює потоки даних. Додатково, приймачі-передавачі 1154A-1154R приводять до необхідних параметрів потоки даних і передають потоки даних зворотно в пристрій 1110. У пристрої 1110, модульовані сигнали з пристрою 1150 приймаються за допомогою антен 1124. Додатково, приймачі-передавачі 1122 приводять до необхідних параметрів модульовані сигнали. Демодулятор (DEMOD) 1140 демодулює модульовані сигнали. Процесор 1142 RXданих обробляє демодульовані сигнали і витягує повідомлення зворотної лінії зв'язку, що передається за допомогою пристрою 1150. Процесор 1130 потім визначає те, яку матрицю 18 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 попереднього кодування використовувати для визначення вагових коефіцієнтів формування діаграми спрямованості. Додатково, процесор 1130 обробляє витягнуте повідомлення. Додатково, пристрій 1110 і/або пристрій 1150 може містити один або більше компонентів, які виконують операції керування перешкодами, як розглядається в даному документі. Наприклад, компонент 1190 керування перешкодами (INTER) може взаємодіяти з процесором 1130 і/або іншими компонентами пристрою 1110, щоб відправляти/приймати сигнали в/з іншого пристрою (наприклад, пристрою 1150), як розглядається в даному документі. Аналогічно, компонент 1192 керування перешкодами може взаємодіяти з процесором 1170 і/або іншими компонентами пристрою 1150, щоб відправляти/приймати сигнали в/з іншого пристрою (наприклад, пристрою 1110). Потрібно брати до уваги, що для кожного пристрою 1110 і 1150 функціональність двох або більше описаних компонентів може надаватися за допомогою одного компонента. Наприклад, один компонент обробки може надавати функціональність компонента 1190 керування перешкодами і процесора 1130. Додатково, один компонент обробки може надавати функціональність компонента 1192 керування перешкодами і процесора 1170. Функціональність, описана в даному документі (наприклад, відносно одного або більше прикладених креслень), може відповідати в деяких аспектах аналогічній позначеній функціональності "засіб для" в прикладеній формулі винаходу. Посилаючись на фіг. 12-13, пристрої 1200 і 1300 представляються як послідовність взаємопов'язаних функціональних модулів. Фіг. 12 є функціональною блок-схемою ще одного іншого зразкового фемтовузла, показаного на фіг. 2. Як показано, фемтовузол 210 може містити модуль 1205 обробки, модуль 1210 збереження, модуль 1215 зв'язку, модуль 1220 форматування повідомлень, приймальний модуль 1230 і передавальний модуль 1231. Модуль 1205 обробки може відповідати, щонайменше в деяких аспектах, наприклад, процесору, який обговорювався в даному документі. Модуль 1210 збереження може відповідати, щонайменше в деяких аспектах, наприклад, запам'ятовуючому пристрою, який обговорювався в даному документі. Модуль зв'язку може відповідати, щонайменше в деяких аспектах, наприклад, процесору, який обговорювався в даному документі. Модуль 1220 форматування повідомлень може відповідати, щонайменше в деяких аспектах, наприклад, модулю форматування повідомлень, який обговорювався в даному документі. Приймальний модуль 1230 може відповідати, щонайменше в деяких аспектах, наприклад, дротовому або бездротовому мережевому інтерфейсу, який обговорювався в даному документі. Передавальний модуль 1231 може відповідати, щонайменше в деяких аспектах, наприклад, дротовому або бездротовому мережевому інтерфейсу, який обговорювався в даному документі. Фіг. 13 є функціональною блок-схемою ще одного іншого зразкового термінала доступу, показаного на фіг. 2. Як показано, AT 222 може містити модуль 1305 обробки, модуль 1310 збереження, модуль 1315 форматування, модуль 1320 одержання, модуль 1325 порівняння, приймальний модуль 1340, передавальний модуль 1341 і модуль 1345 зв'язку. Модуль 1305 обробки може відповідати, щонайменше в деяких аспектах, наприклад, процесору, який обговорювався в даному документі. Модуль 1310 збереження може відповідати, щонайменше в деяких аспектах, наприклад, запам'ятовуючому пристрою, який обговорювався в даному документі. Модуль 1315 форматування може відповідати, щонайменше в деяких аспектах, наприклад, модулю форматування повідомлень, який обговорювався в даному документі. Модуль 1320 одержання може відповідати, щонайменше в деяких аспектах, наприклад, інтерпретатору повідомлень, який обговорювався в даному документі. Модуль 1325 порівняння може відповідати, щонайменше в деяких аспектах, наприклад, інтерпретатору повідомлень, який обговорювався в даному документі. Приймальний модуль 1340 може відповідати, щонайменше в деяких аспектах, наприклад, бездротовому мережевому інтерфейсу, який обговорювався в даному документі. Передавальний модуль 1341 може відповідати, щонайменше в деяких аспектах, наприклад, бездротовому мережевому інтерфейсу, який обговорювався в даному документі. Модуль 1345 зв'язку може відповідати, щонайменше в деяких аспектах, наприклад, процесору, який обговорювався в даному документі. Функціональність модулів фіг. 12, 13 може бути реалізована різними шляхами згідно з ідеями в даному документі. У деяких аспектах, функціональність цих модулів може бути реалізована як один або більше електричних компонентів. У деяких аспектах, функціональність цих блоків може бути реалізована як система обробки, що включає в себе один або більше компонентів процесора. У деяких аспектах, функціональність цих модулів може бути реалізована за допомогою, наприклад, щонайменше частини однієї або більше інтегральних схем (наприклад, ASIC). Як обговорювалося в даному документі, інтегральна схема може включати в себе процесор, програмне забезпечення, інші пов'язані компоненти або деяку 19 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 комбінацію вищезазначеного. Функціональність цих модулів також може бути реалізована деяким іншим способом, як розглядається в даному документі. Потрібно розуміти, що будь-яке посилання на елемент в даному документі із застосуванням такого позначення, як "перший", "другий" і т. д., загалом, не обмежує кількість або порядок цих елементів. Замість цього, дані позначення можуть використовуватися в цьому документі як зручний спосіб розрізнення між двома або більше елементами або екземплярами елемента. Таким чином, посилання на перші і другі елементи не означають, що тільки два елементи можуть використовуватися в цьому випадку або що перший елемент повинен передувати другому елементу деяким чином. Крім того, якщо не заявлене інше, набір елементів може містити один або більше елементів. Крім цього, термінологія форми "щонайменше одне з наступного: А, В або С", використовувана в описі або формулі винаходу, означає "А або В, або С, або будь-яка комбінація цих елементів". Варіанти здійснення, представлені в даному документі, і інші варіанти здійснення додатково детальніше описуються в прикладеному додатку. Хоч докладний опис пояснює конкретні приклади даного винаходу, фахівці в даній галузі техніки можуть розробляти варіанти даного винаходу без відхилення від ідеї винаходу. Наприклад, ідеї в даному документі посилаються на елементи мережі з комутацією каналів, але є в однаковій мірі застосовними до елементів мережі з комутацією пакетів. Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені з використанням будь-якої з множини різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні сигнали, які можуть наводитися як приклад по всьому опису вище, можуть бути представлені за допомогою напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок або будь-якої комбінації вищезазначеного. Фахівці в даній галузі техніки додатково повинні брати до уваги, що різні ілюстративні логічні блоки, модулі, схеми, способи і алгоритми, описані застосовно до розкритих в даному документі прикладів, можуть бути реалізовані як електронне апаратне забезпечення, комп'ютерне програмне забезпечення або поєднання вищезазначеного. Щоб зрозуміло проілюструвати цю взаємозамінність апаратного забезпечення і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми, способи і алгоритми описані вище загалом на основі їх функціональності. Реалізована ця функціональність як апаратне забезпечення або програмне забезпечення, залежить від конкретного варіанта застосування і проектних обмежень, що накладаються на систему загалом. Висококваліфіковані фахівці можуть реалізовувати описану функціональність різними шляхами для кожного конкретного варіанта застосування, але такі рішення по реалізації не повинні бути інтерпретовані як такі, що викликають відхилення від обсягу даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими в даному документі прикладами, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, дискретного логічного елемента або транзисторної логіки, дискретних апаратних компонентів або будь-якої комбінації вищезазначеного, призначеної для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будь-який традиційний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з ядром DSP або будь-яка інша подібна конфігурація. Способи або алгоритми, описані застосовно до розкритих в даному документі прикладів, можуть бути реалізовані безпосередньо в апаратному забезпеченні, в програмному модулі, виконуваному за допомогою процесора, або в їх комбінації. Програмний модуль може постійно розміщуватися в RAM, флеш-пам'яті, ROM, пам'яті типу EPROM, пам'яті типу EEPROM, в регістрах, на жорсткому диску, змінному диску, CD-ROM або будь-якій іншій формі носія зберігання даних, відомій в даній галузі техніки. Носій зберігання даних може бути сполучений з процесором, причому процесор може зчитувати інформацію і записувати інформацію на носій зберігання даних. У альтернативному варіанті, носій зберігання даних може бути вбудований в процесор. Процесор і носій зберігання даних можуть постійно розміщуватися в ASIC. У одному або більше зразкових варіантах здійснення, описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, мікропрограмному забезпеченні або в будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному 20 UA 101674 C2 5 10 15 20 25 забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на комп'ютерночитаному носії. Комп'ютерночитані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке сприяє переміщенню комп'ютерної програми з одного місця в інше. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці комп'ютерночитані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати бажаний програмний код в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке підключення коректно називати комп'ютерночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіопередавальні і мікрохвильові, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіопередавальні і мікрохвильові, включені у визначення носія. Терміни магнітний диск і оптичний диск при використанні в даному документі включають в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому магнітні диски звичайно відтворюють дані магнітним чином, тоді як оптичні диски звичайно відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включати в рамки обсягу комп'ютерночитаних носіїв. Попередній опис розкритих прикладів наданий для того, щоб надати можливість будь-якому фахівцю в даній галузі техніки створювати або використовувати даний винахід. Різні модифікації в цих прикладах повинні бути очевидними фахівцям в даній галузі техніки, а задані в даному документі загальні принципи можуть бути застосовані до інших прикладів без відхилення від суті і обсягу винаходу. Таким чином, даний винахід не призначений бути обмеженим показаними в даному документі прикладами, а повинен задовольняти найбільш широкий обсяг, узгоджений з принципами і новими ознаками, розкритими в даному документі. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Спосіб зв'язку між терміналом доступу і фемтовузлом, при цьому спосіб включає етапи, на яких: передають відомий сигнал з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу; передають перше повідомлення з фемтовузла в термінал доступу, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; приймають друге повідомлення, за допомогою фемтовузла, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла фемтовузлу, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і здійснюють зв'язок з терміналом доступу у відповідь на друге повідомлення. 2. Спосіб за п. 1, який додатково включає етап, на якому приймають, за допомогою фемтовузла, ідентифікатор з фемтокомутатора. 3. Спосіб за п. 1, в якому передача першого повідомлення містить етап, на якому мовлять перше повідомлення періодично. 4. Спосіб за п. 1, в якому прийом другого повідомлення включає етап, на якому приймають друге повідомлення з макровузла. 5. Спосіб за п. 1, в якому прийом другого повідомлення включає етап, на якому приймають друге повідомлення з фемтокомутатора. 6. Спосіб за п. 1, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом. 7. Спосіб за п. 1, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку. 8. Спосіб за п. 1, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до 21 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу. 9. Спосіб за п. 1, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область. 10. Спосіб за п. 1, в якому фемтовузол, термінал доступу і макровузол містять приймачпередавач. 11. Пристрій бездротового зв'язку, який містить: передавач, сконфігурований, щоб: передавати відомий сигнал в термінал доступу, при цьому відомий сигнал ідентифікує передавач як передавач фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу, і передавати ідентифікатор в термінал доступу, при цьому ідентифікатор унікально ідентифікує передавач; приймач, сконфігурований, щоб приймати повідомлення, причому повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла передавачу і приймачу, при цьому передавач і приймач ідентифіковані як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і схему обробки, сконфігуровану, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і терміналом доступу у відповідь на повідомлення. 12. Пристрій бездротового зв'язку за п. 11, в якому приймач додатково сконфігурований, щоб приймати ідентифікатор з фемтокомутатора. 13. Пристрій бездротового зв'язку за п. 11, в якому передавач сконфігурований, щоб мовити ідентифікатор періодично. 14. Пристрій бездротового зв'язку за п. 11, в якому приймач сконфігурований, щоб приймати повідомлення з макровузла. 15. Пристрій бездротового зв'язку за п. 11, в якому приймач сконфігурований, щоб приймати повідомлення з фемтокомутатора. 16. Пристрій бездротового зв'язку за п. 11, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом. 17. Пристрій бездротового зв'язку за п. 11, в якому ідентифікатор містить перше значення, яке асоціює передавач і приймач з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку. 18. Пристрій бездротового зв'язку за п. 11, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу. 19. Пристрій бездротового зв'язку за п. 11, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, передавач і приймач сконфігуровані, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область. 20. Пристрій бездротового зв'язку за п. 11, в якому термінал доступу і макровузол містять приймач-передавач. 21. Комп'ютерочитаний носій, який містить збережені на ньому коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб зв'язку між терміналом доступу і фемтовузлом, причому коди містять: код для передачі відомого сигналу з фемтовузла в термінал доступу, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу; код для передачі першого повідомлення з фемтовузла в термінал доступу, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; код для прийому другого повідомлення, за допомогою фемтовузла, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла фемтовузлу, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і код для здійснення зв'язку з терміналом доступу у відповідь на друге повідомлення. 22. Комп'ютерочитаний носій за п. 21, який додатково містить код для прийому, за допомогою фемтовузла, ідентифікатора з фемтокомутатора. 23. Комп'ютерочитаний носій за п. 21, в якому код для передачі першого повідомлення містить код для мовлення першого повідомлення періодично. 22 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 24. Комп'ютерочитаний носій за п. 21, в якому код для прийому другого повідомлення містить код для прийому другого повідомлення з макровузла. 25. Комп'ютерочитаний носій за п. 21, в якому код для прийому другого повідомлення містить код для прийому другого повідомлення з фемтокомутатора. 26. Комп'ютерочитаний носій за п. 21, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом. 27. Комп'ютерочитаний носій за п. 21, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку. 28. Комп'ютерочитаний носій за п. 21, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу. 29. Комп'ютерочитаний носій за п. 21, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область. 30. Комп'ютерочитаний носій за п. 21, в якому фемтовузол, термінал доступу і макровузол містять приймач-передавач. 31. Пристрій бездротового зв'язку, який містить: засіб для передачі відомого сигналу в термінал доступу, при цьому відомий сигнал ідентифікує засіб передачі як засіб передачі фемтовузла, причому відомий сигнал сконфігурований, щоб порівнюватися з опорним сигналом за допомогою термінала доступу, і для передачі ідентифікатора в термінал доступу, при цьому ідентифікатор унікально ідентифікує засіб передачі; засіб для прийому повідомлення, причому повідомлення містить інформацію, яка сприяє передачі обслуговування термінала доступу від макровузла засобам передачі і прийому, при цьому засоби передачі і прийому ідентифіковані як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; і засіб для встановлення лінії зв'язку між засобами передачі і прийому і терміналом доступу у відповідь на повідомлення. 32. Пристрій бездротового зв'язку за п. 31, який додатково містить засіб для прийому ідентифікатора з фемтокомутатора. 33. Пристрій бездротового зв'язку за п. 31, в якому передача ідентифікатора містить періодичне мовлення ідентифікатора. 34. Пристрій бездротового зв'язку за п. 31, в якому прийом повідомлення містить прийом повідомлення з макровузла. 35. Пристрій бездротового зв'язку за п. 31, в якому прийом повідомлення містить прийом повідомлення з фемтокомутатора. 36. Пристрій бездротового зв'язку за п. 31, в якому відомий сигнал містить пілотний сигнал для визначення інтенсивності сигналу для відомого сигналу, при прийомі в терміналі доступу, за допомогою порівняння з опорним сигналом. 37. Пристрій бездротового зв'язку за п. 31, в якому ідентифікатор містить перше значення, яке асоціює засоби передачі і прийому з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку. 38. Пристрій бездротового зв'язку за п. 31, в якому ідентифікатор містить щонайменше одне з ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу. 39. Пристрій бездротового зв'язку за п. 31, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для термінала доступу в рамках першої області, засоби передачі і прийому сконфігуровані, щоб надавати покриття зв'язку для термінала доступу в рамках другої області, і перша область більша, ніж друга область. 40. Пристрій бездротового зв'язку за п. 31, в якому термінал доступу і макровузол містять приймач-передавач. 41. Пристрій бездротового зв'язку, який містить: приймач, сконфігурований, щоб: приймати попередньо визначений сигнал з фемтовузла, і приймати перше повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; 23 UA 101674 C2 5 10 15 20 25 30 35 40 45 50 55 60 схему обробки, сконфігуровану, щоб: визначати інтенсивність сигналу попередньо визначеного сигналу, що приймається щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом, і одержувати ідентифікатор з першого повідомлення; і передавач, сконфігурований, щоб передавати ідентифікатор в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора, причому приймач додатково сконфігурований, щоб приймати друге повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу, при цьому схема обробки додатково сконфігурована, щоб встановлювати лінію зв'язку між передавачем і/або приймачем і фемтовузлом у відповідь на друге повідомлення. 42. Пристрій бездротового зв'язку за п. 41, в якому приймач сконфігурований, щоб приймати друге повідомлення з макровузла. 43. Пристрій бездротового зв'язку за п. 41, в якому приймач сконфігурований, щоб приймати друге повідомлення з фемтовузла. 44. Пристрій бездротового зв'язку за п. 41, в якому відомий сигнал містить пілотний сигнал. 45. Пристрій бездротового зв'язку за п. 41, в якому ідентифікатор містить перше значення, яке асоціює фемтовузол з фемтокомутатором, і друге значення, яке асоціює фемтокомутатор з центром комутації мобільного зв'язку. 46. Пристрій бездротового зв'язку за п. 41, в якому ідентифікатор містить щонайменше одне з: ідентифікатора точки доступу, ідентифікатора обладнання фемтовузла, адреси рівня керування доступом до середовища по протоколу Ethernet, ідентифікатора сектора, ідентифікатора базової станції і адреси по Інтернет-протоколу. 47. Пристрій бездротового зв'язку за п. 41, в якому макровузол сконфігурований, щоб надавати покриття зв'язку для приймача і передавача в рамках першої області, фемтовузол сконфігурований, щоб надавати покриття зв'язку для приймача і передавача в рамках другої області, і перша область більша, ніж друга область. 48. Пристрій бездротового зв'язку за п. 41, в якому фемтовузол і макровузол містять приймачпередавач. 49. Спосіб бездротового зв'язку, який включає етапи, на яких: приймають попередньо визначений сигнал з фемтовузла, визначають інтенсивність сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом, приймають перше повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; отримують ідентифікатор з першого повідомлення; передають ідентифікатор в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; приймають друге повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і встановлюють лінію зв'язку між терміналом доступу і фемтовузлом у відповідь на друге повідомлення. 50. Пристрій бездротового зв'язку, який містить: засіб для прийому попередньо визначеного сигналу з фемтовузла, засіб для визначення інтенсивності сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом, засіб для прийому першого повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; засіб для одержання ідентифікатора з першого повідомлення; засіб для передачі ідентифікатора в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; засіб для прийому другого повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і засіб для встановлення лінії зв'язку з фемтовузлом у відповідь на друге повідомлення. 51. Комп'ютерочитаний носій, який містить збережені на ньому коди, які, при виконанні комп'ютером, приписують комп'ютеру виконувати спосіб зв'язку між терміналом доступу і фемтовузлом, причому коди містять: 24 UA 101674 C2 5 10 код для прийому попередньо визначеного сигналу з фемтовузла, код для визначення інтенсивності сигналу попередньо визначеного сигналу, що приймається, щонайменше частково на основі порівняння попередньо визначеного сигналу, що приймається, з опорним сигналом, код для прийому першого повідомлення з фемтовузла, причому перше повідомлення містить ідентифікатор, який унікально ідентифікує фемтовузол; код для одержання ідентифікатора з першого повідомлення; код для передачі ідентифікатора в макровузол, при цьому фемтовузол ідентифікований як ціль передачі обслуговування щонайменше частково на основі ідентифікатора; код для прийому другого повідомлення, причому друге повідомлення містить інформацію, яка сприяє передачі обслуговування передавача і приймача від макровузла фемтовузлу; і код для встановлення лінії зв'язку з фемтовузлом у відповідь на друге повідомлення. 25 UA 101674 C2 26 UA 101674 C2 27 UA 101674 C2 28
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of communicating between access terminal and femto node, wireless communication apparatus, and computer program product (embodiments)
Автори англійськоюTinnakornsrisuphap, Peerapol, Nanda, Sanjiv, Deshpande, Manoj, M., Yavuz, Mehmet
Назва патенту російськоюСпособ связи (варианты) между терминалом доступа и фемтоузлом, устройство безпроводной связи (варианты) и компьютерочитаемый носитель (варианты)
Автори російськоюТиннакорнсрисупхап Пирапол, Нанда Санджив, Дешпанде Манодж М., Явуз Мехмет
МПК / Мітки
МПК: H04W 36/04, H04W 8/26, H04W 84/04, H04W 48/00
Мітки: бездротового, зв'язку, носій, доступу, спосіб, комп'ютерочитаний, пристрій, фемтовузлом, терміналом, варіанти
