Спосіб та пристрій для зв’язку моделюючої та кодувальної схеми з кількістю ресурсів

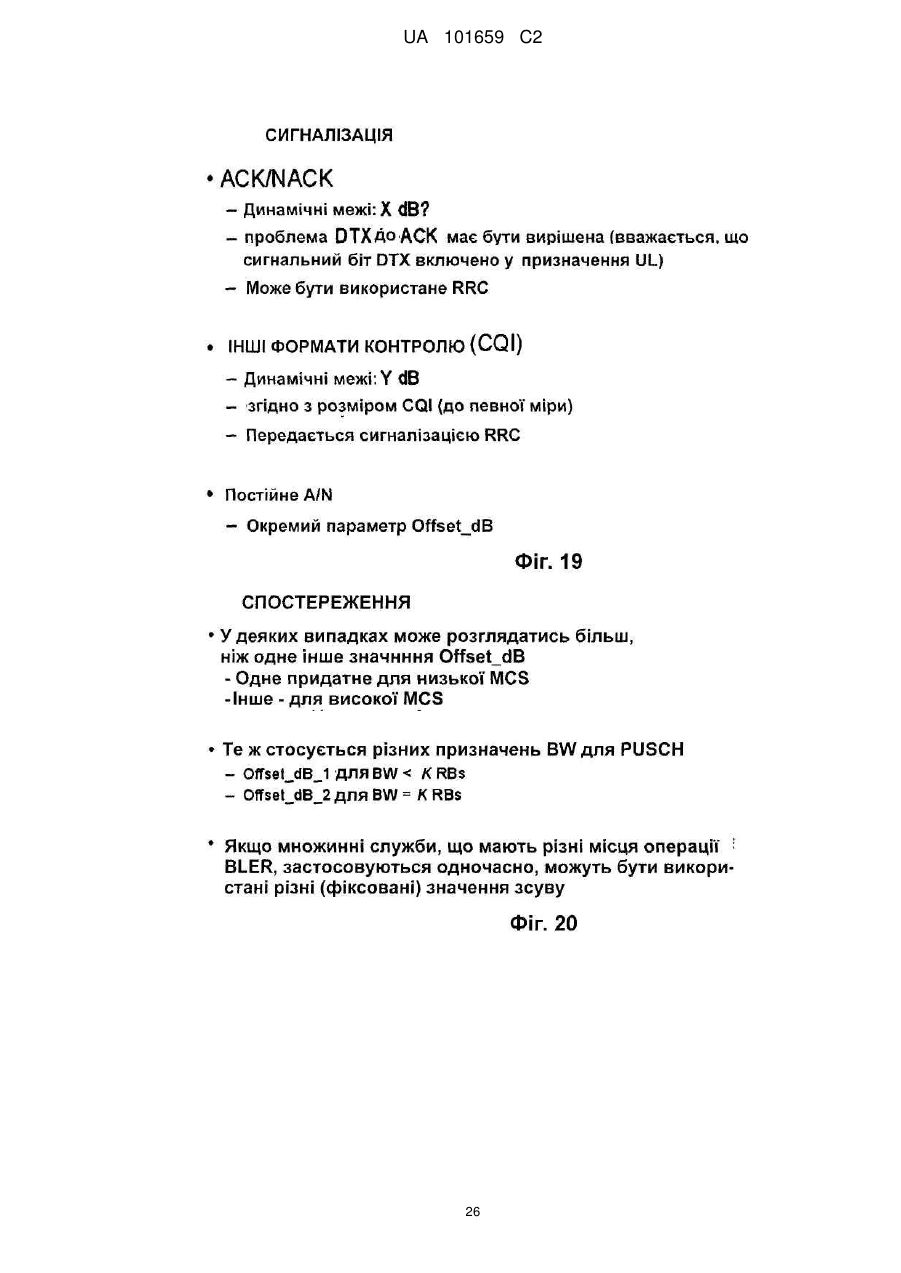

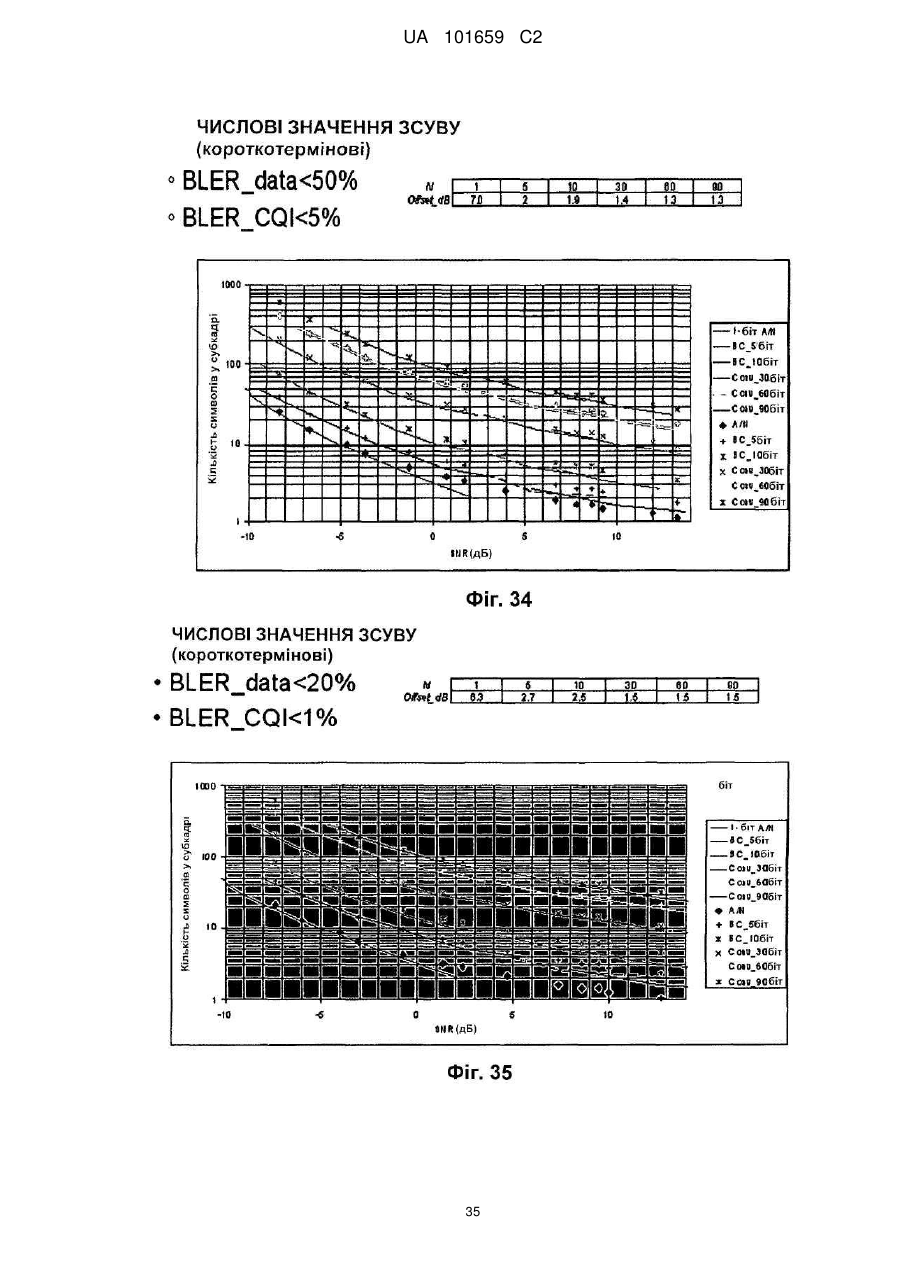

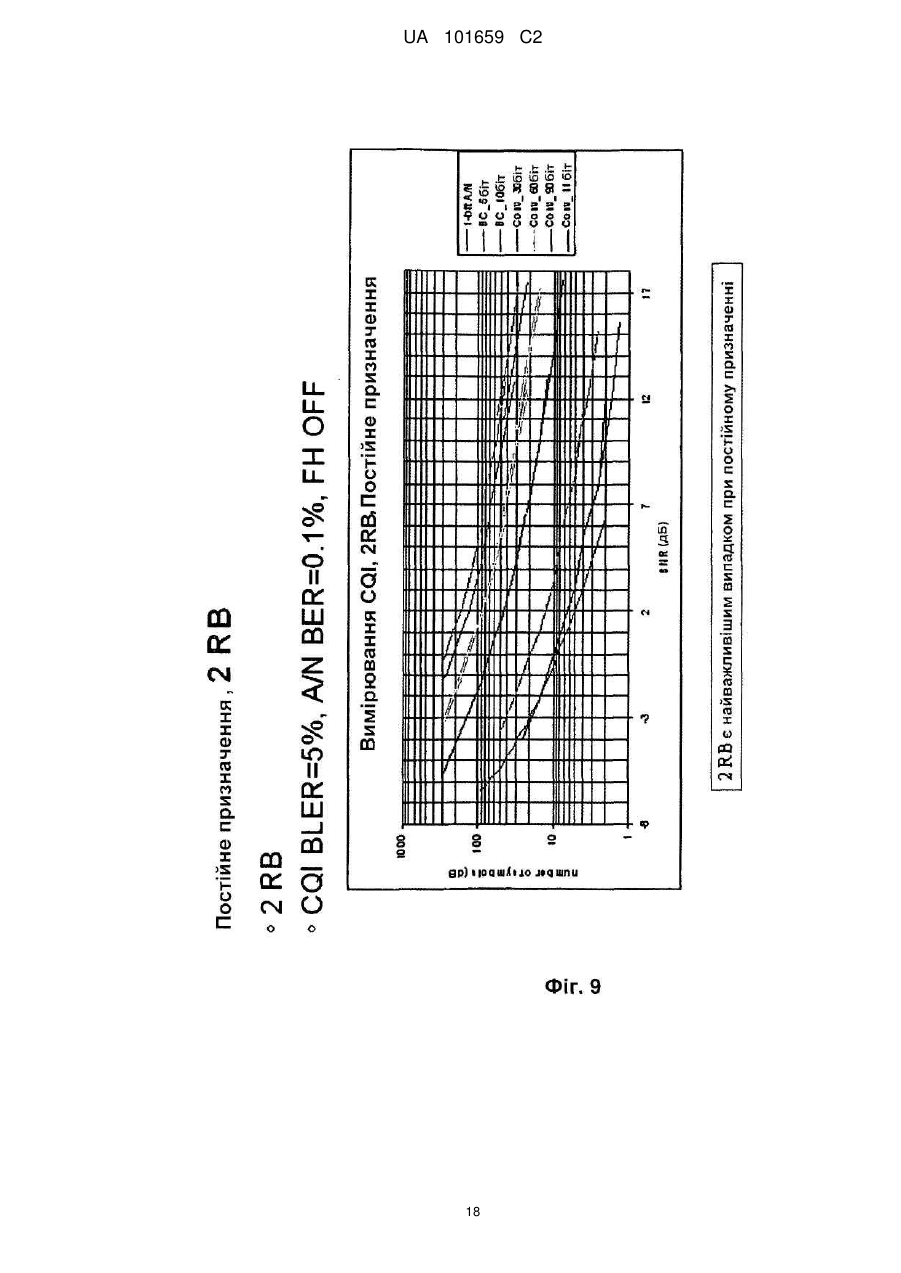

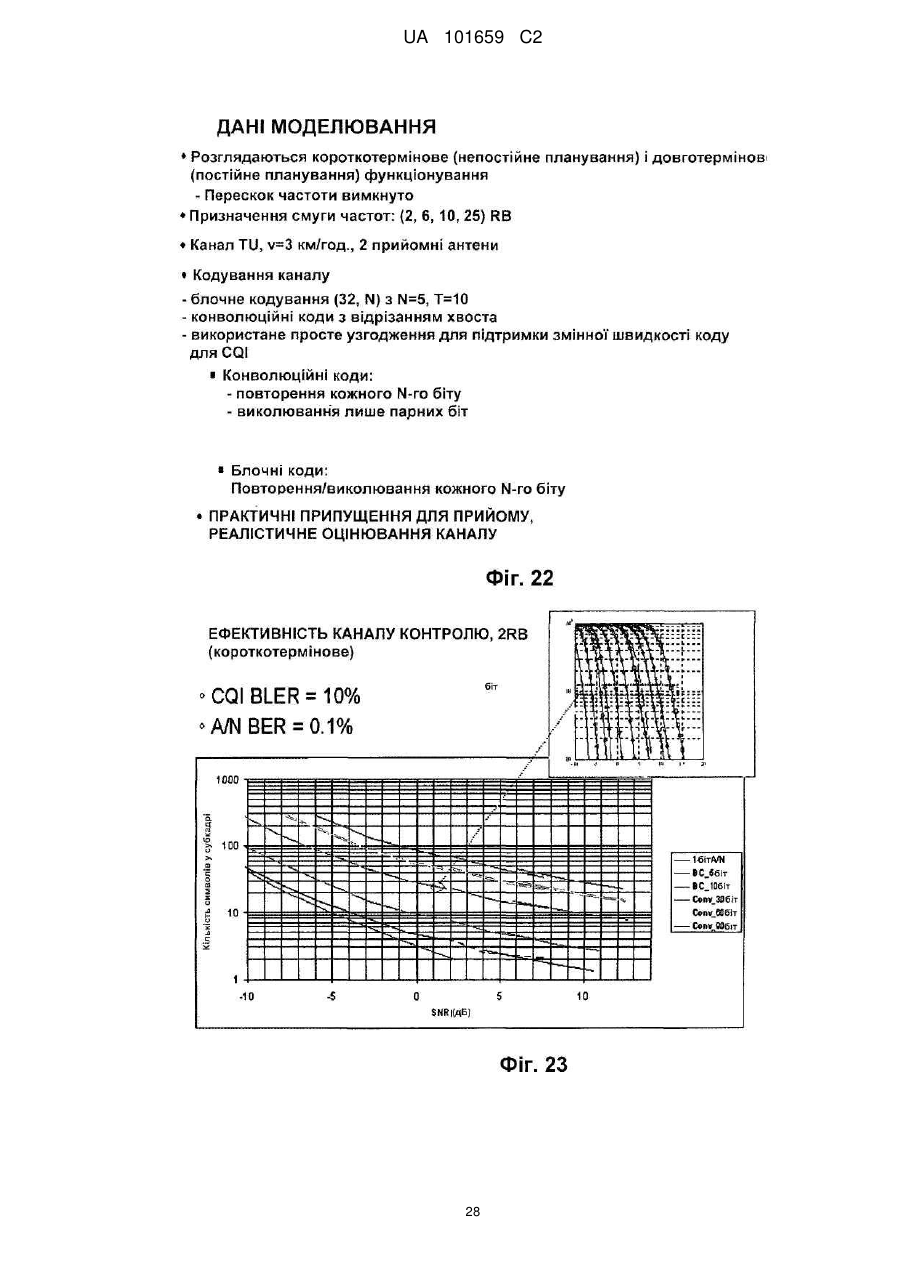

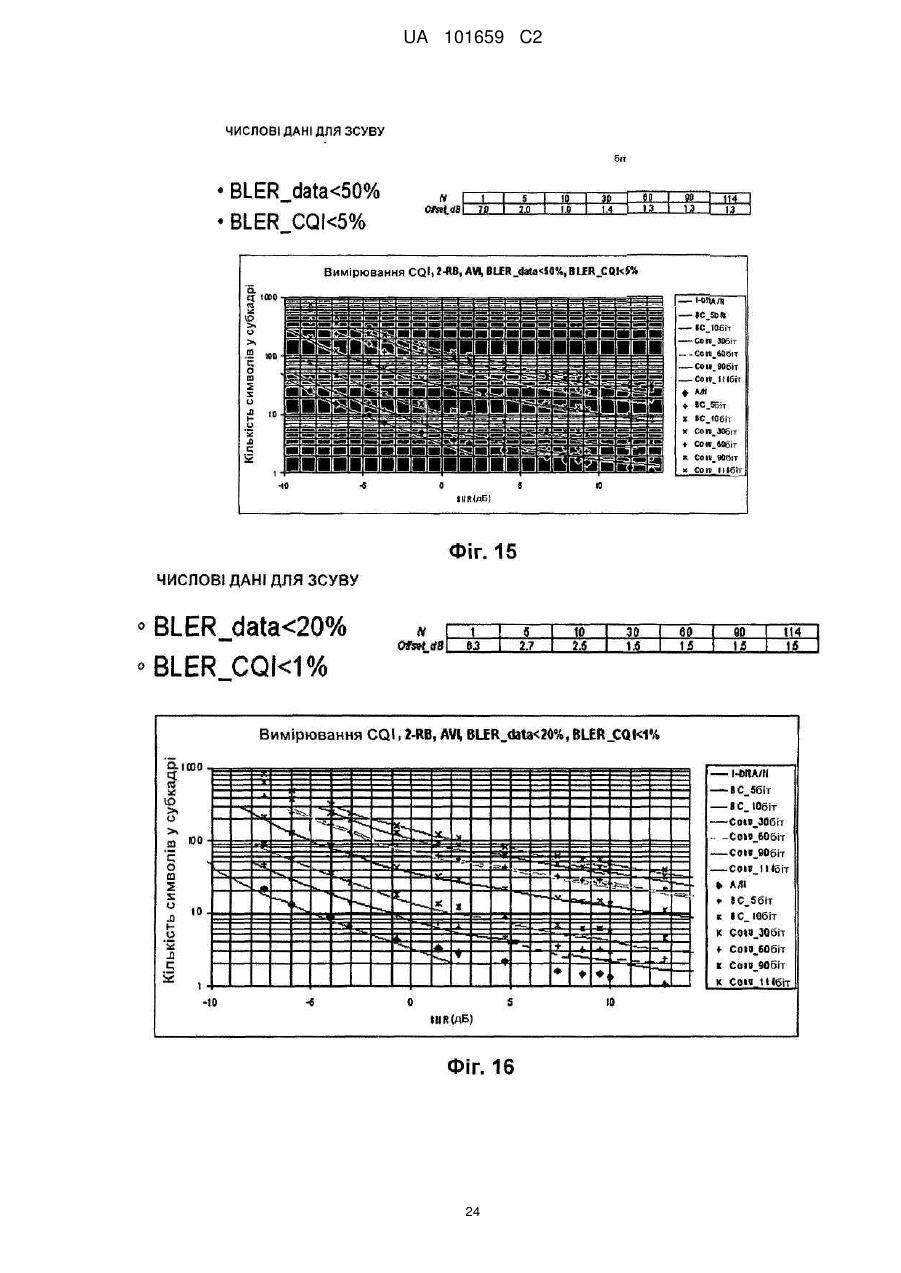

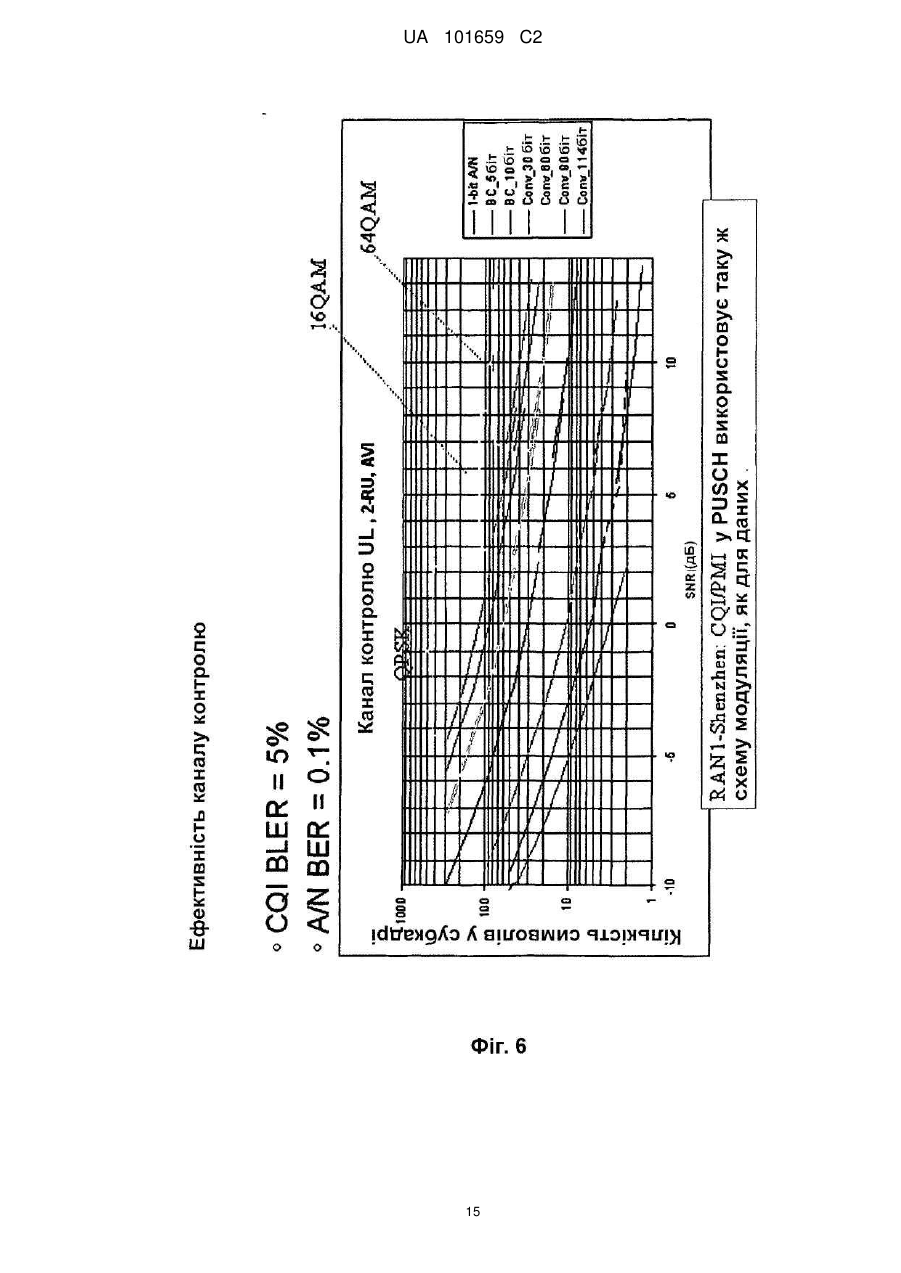

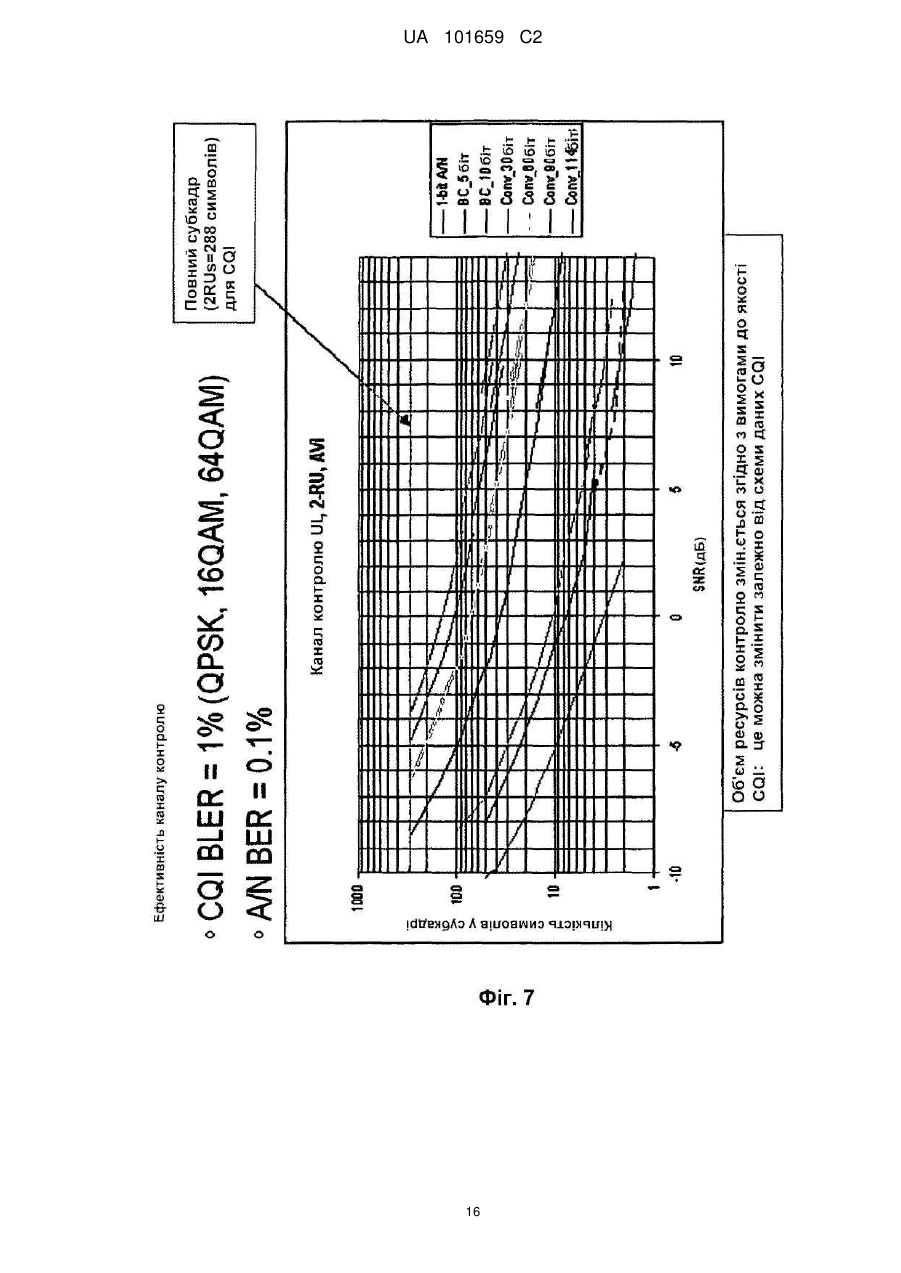

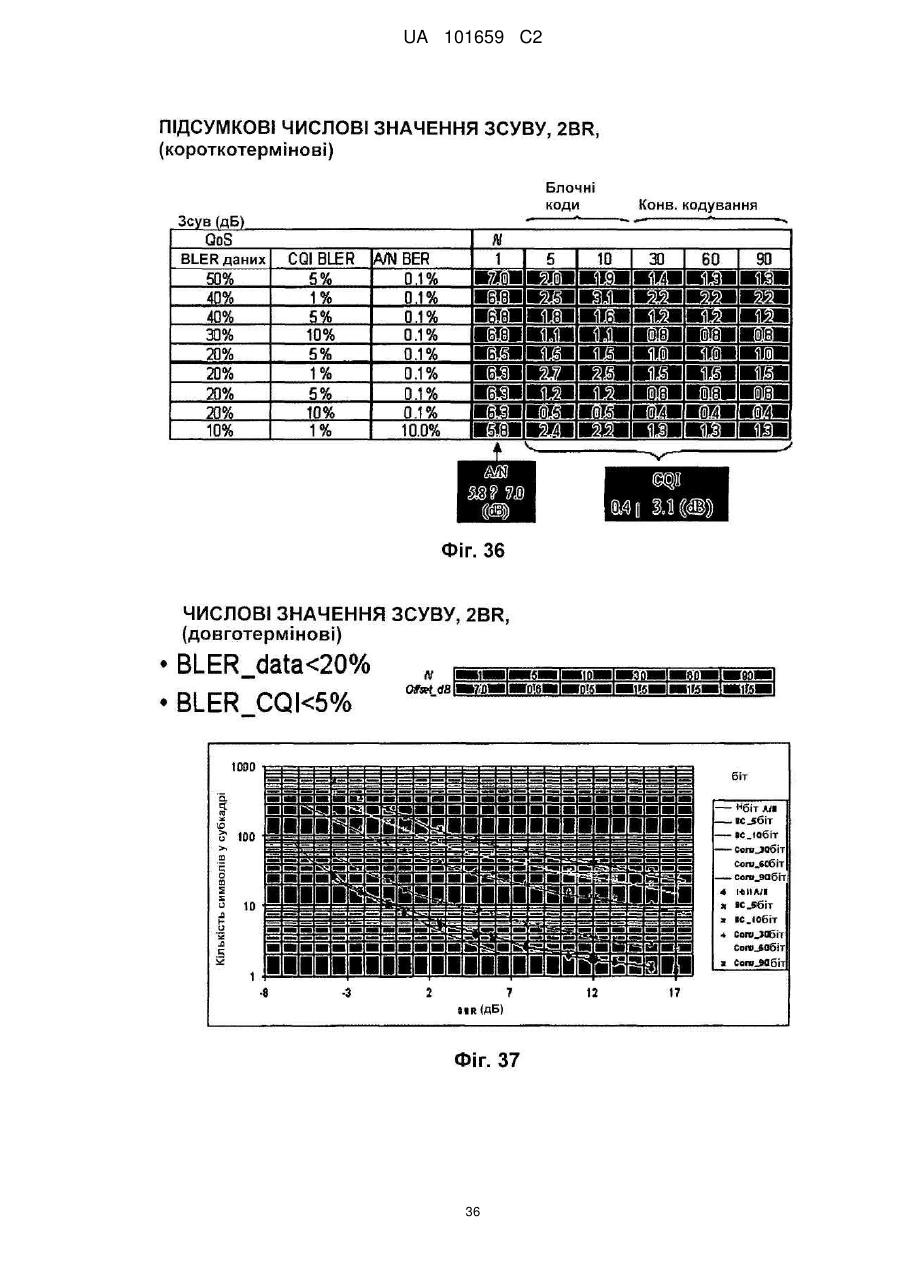

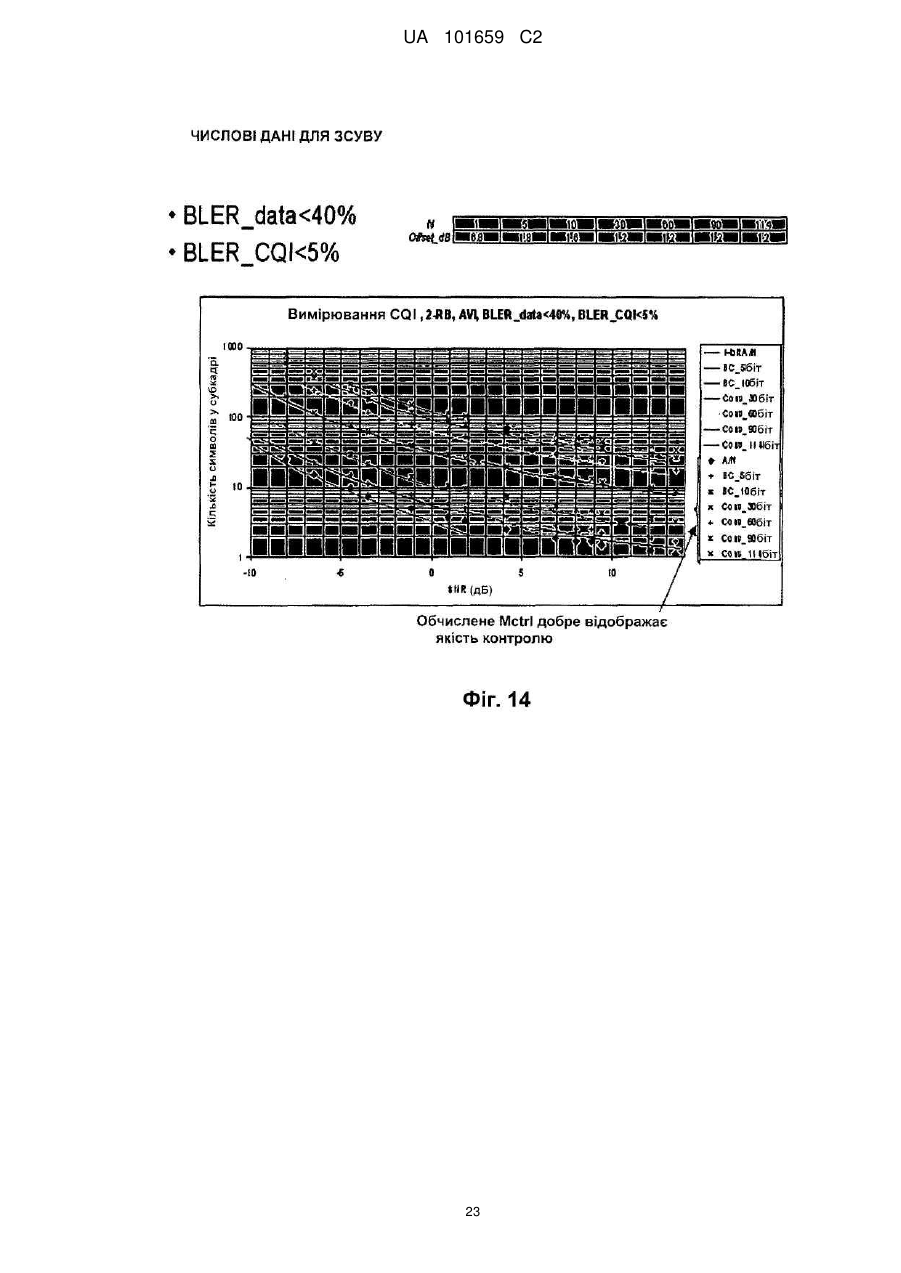

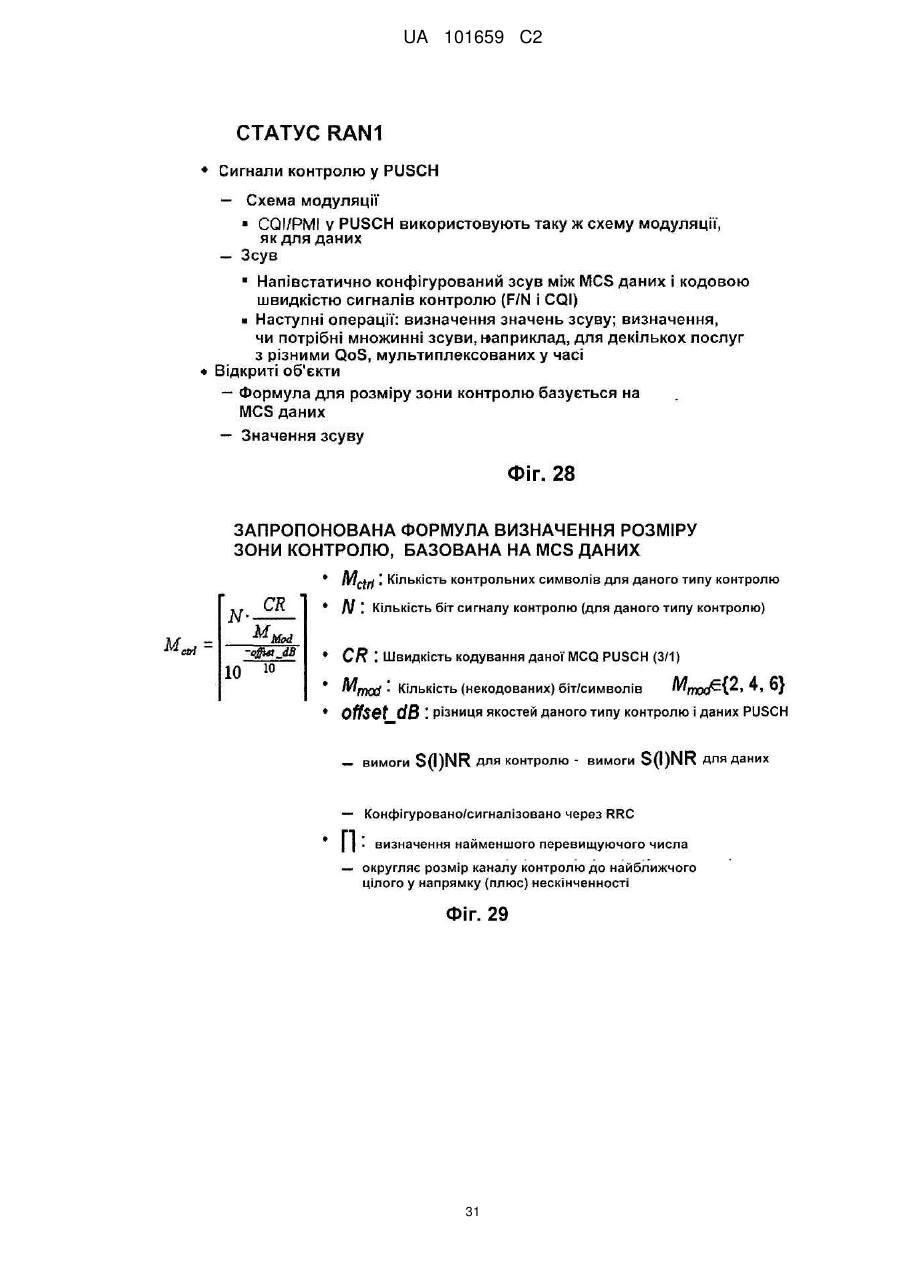

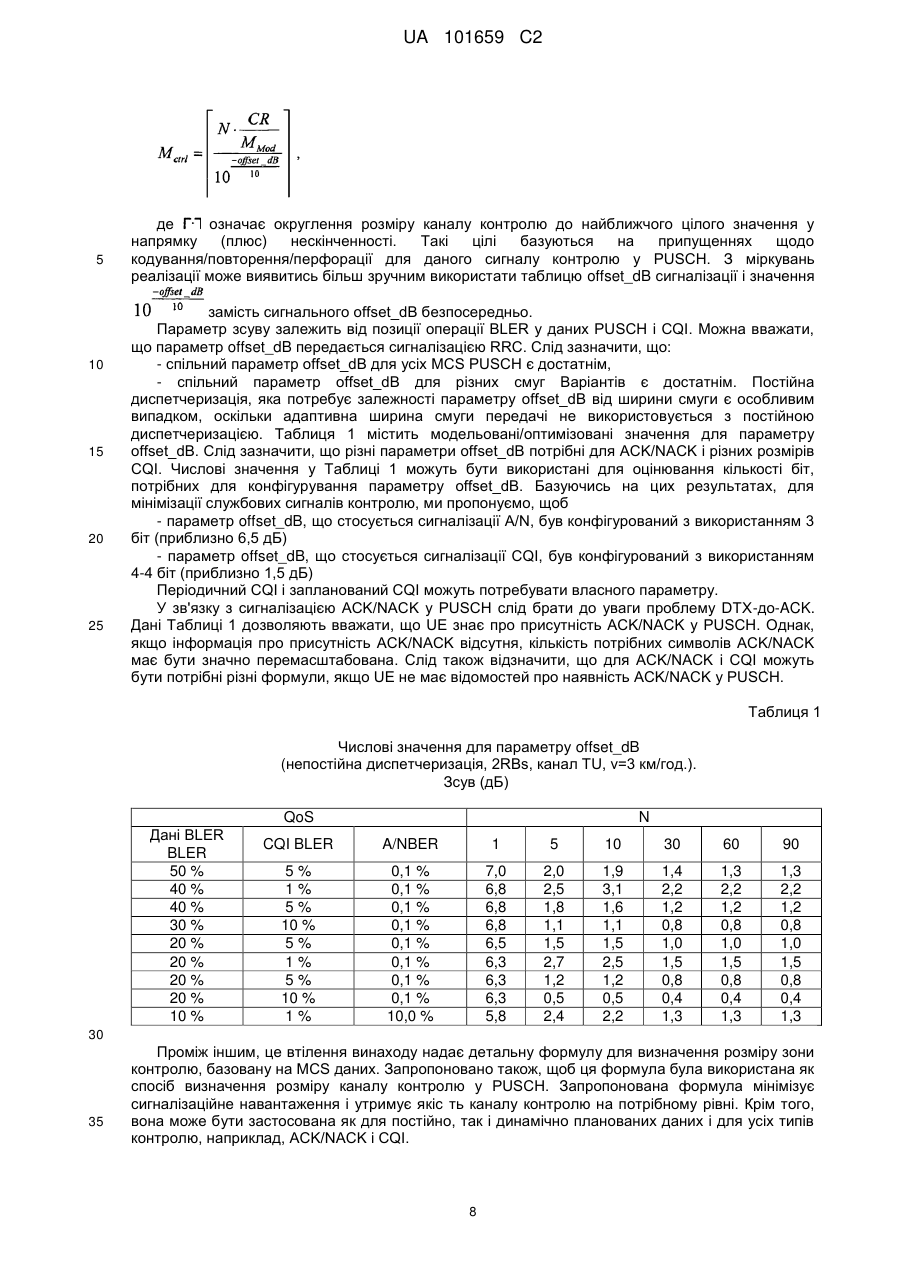

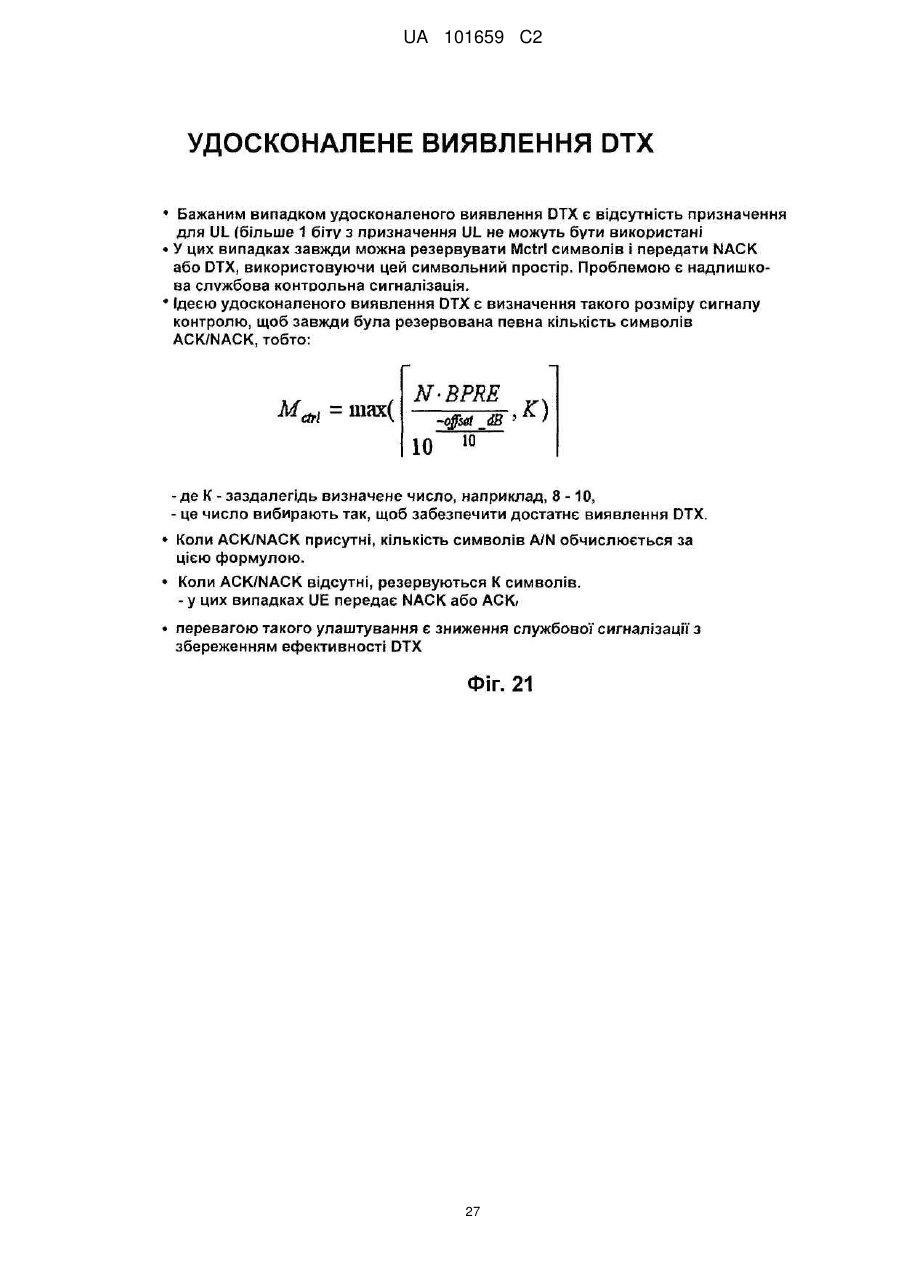

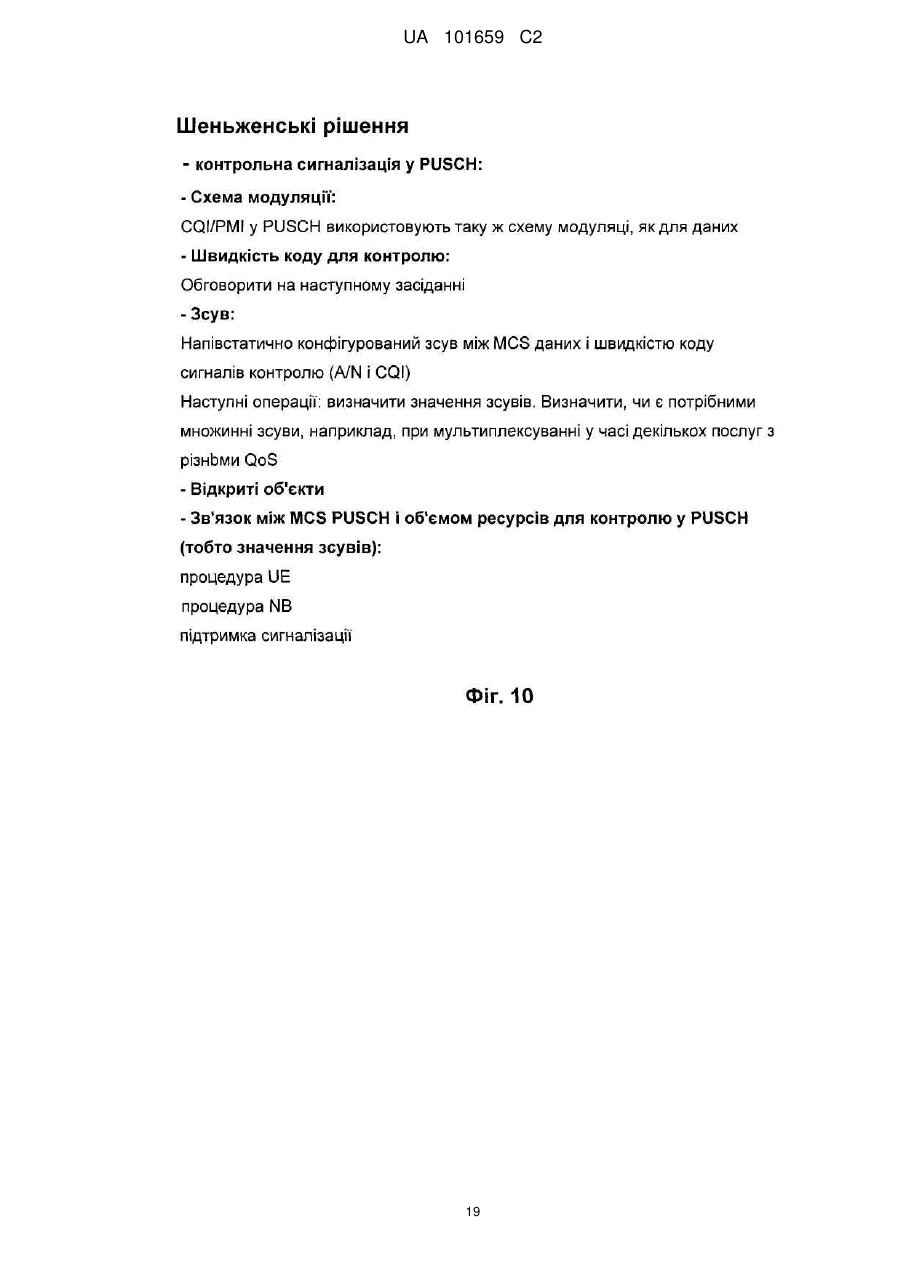

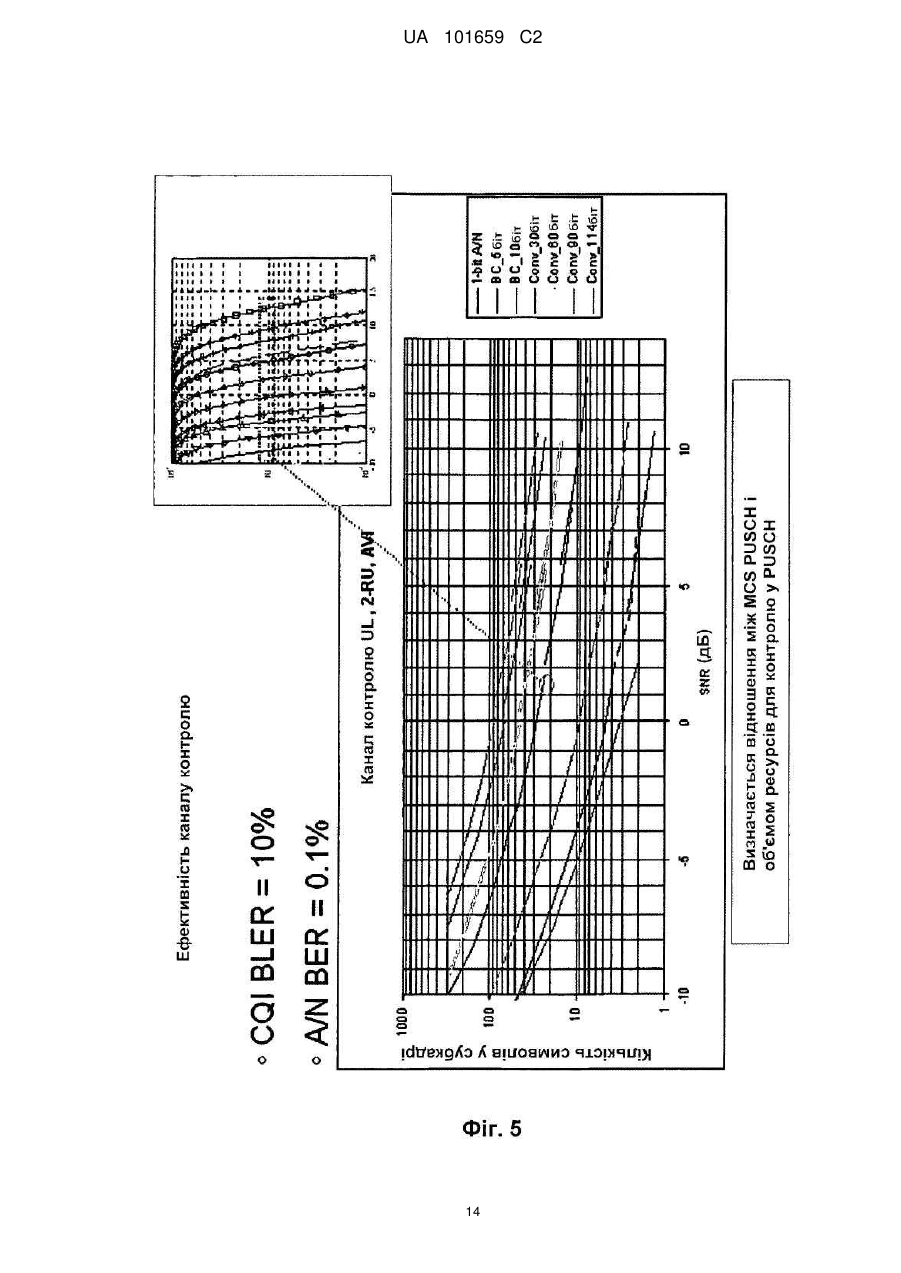

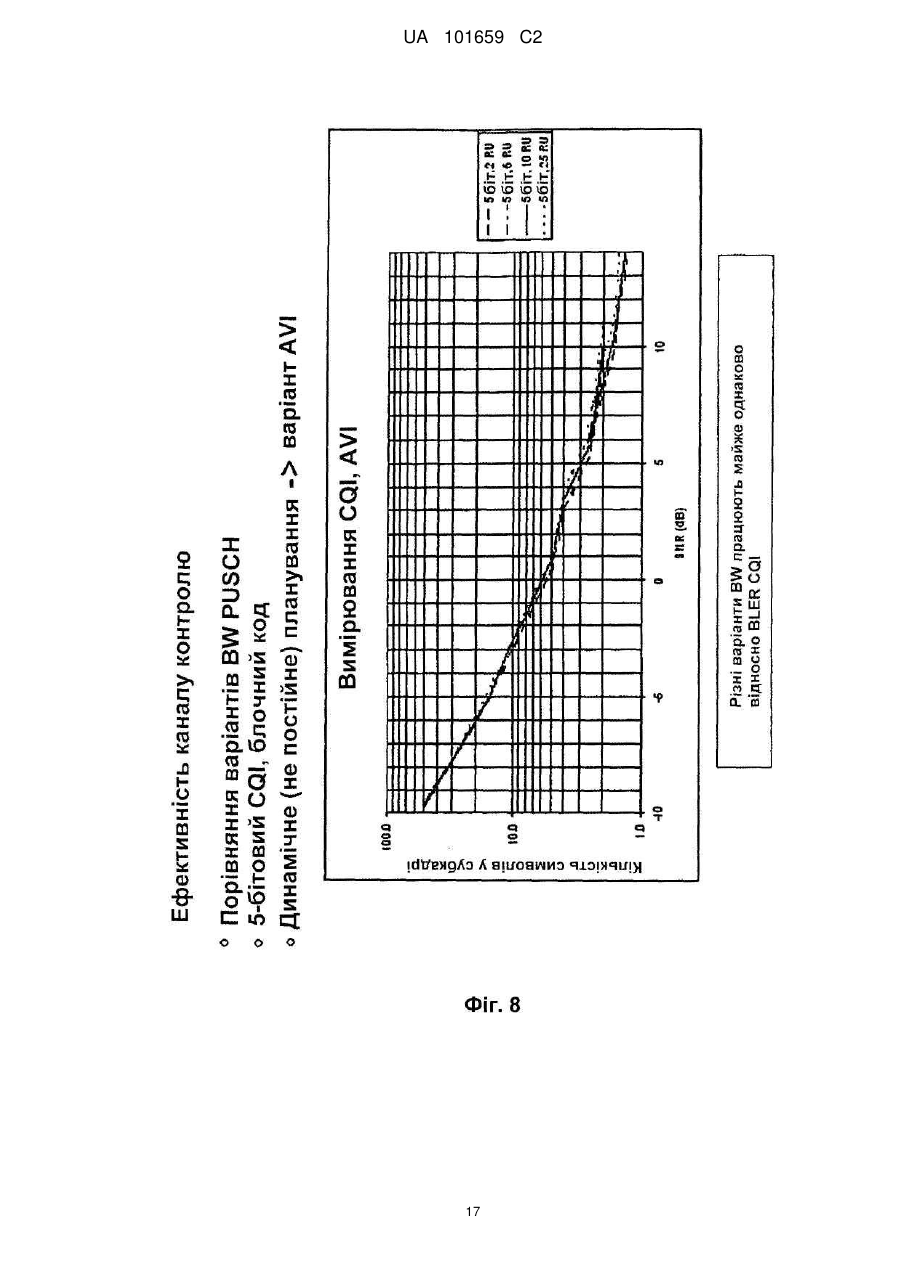

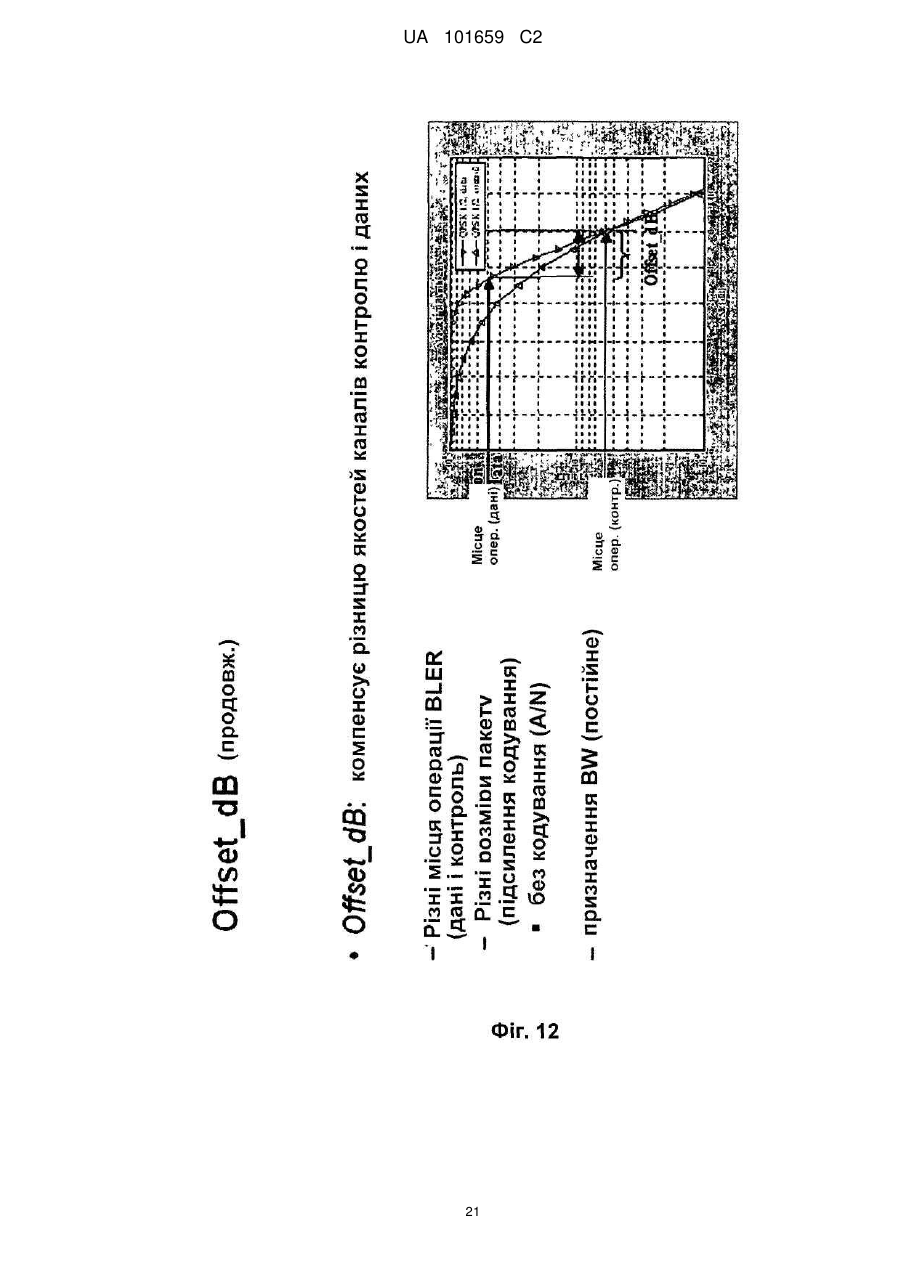

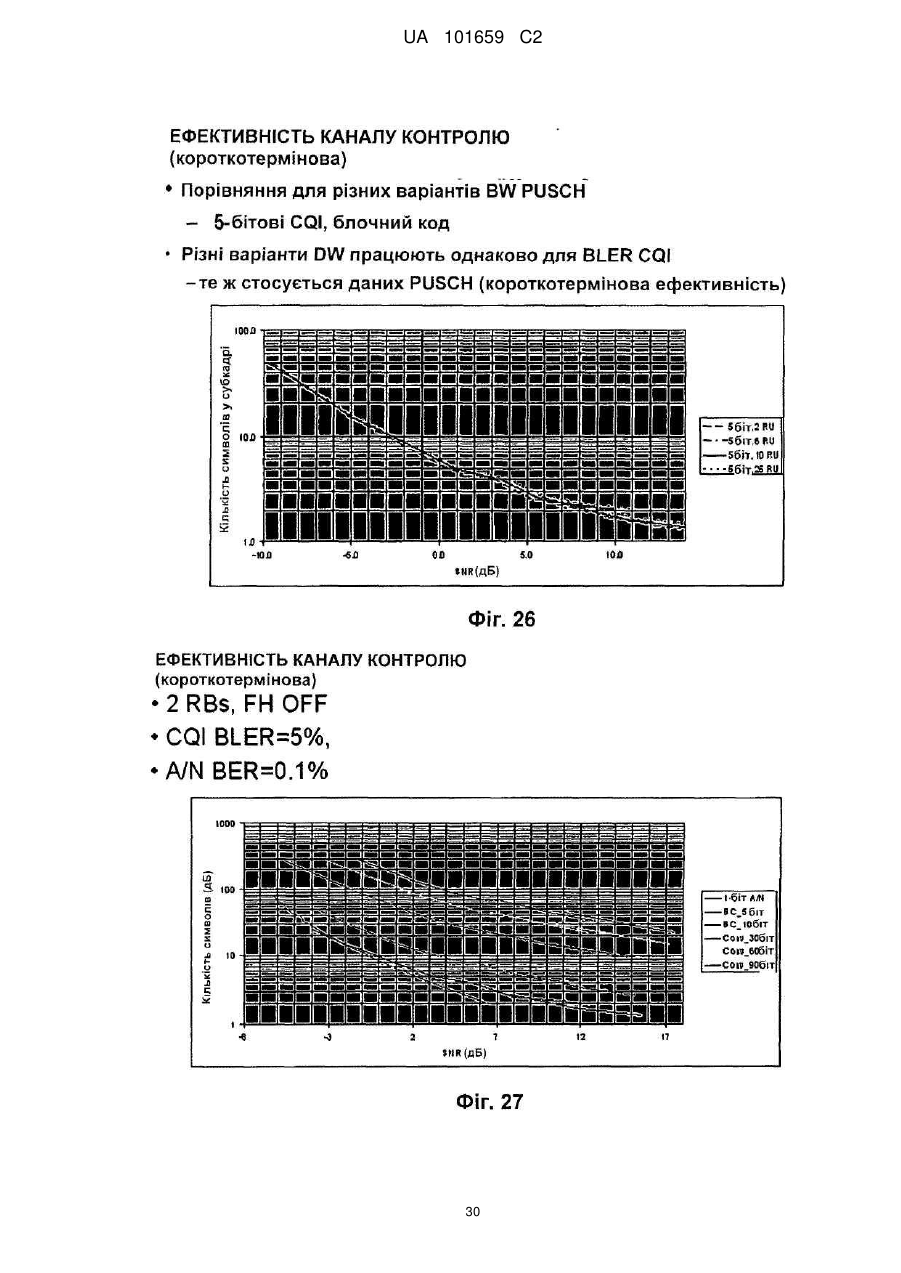

Реферат: Винахід стосується частини UL довготермінового розгортання UTRAN (LTE), визначених 3GPP згідно з Rel. 8 Work Item, а також стосується призначення ресурсів для не пов'язаних з даними сигналів контролю (наприклад, ACK/NACK і CQI), що передаються з даними UL у PUSCH (Фізичному Висхідному Спільному Каналі). Не пов'язані з даними сигнали можуть бути мультиплексовані з даними UL засобами мультиплексування з розділенням часу (TDM). Винахід включає спосіб і пристрій для узгодження між Схемою модуляції і кодування (MCS) для PUSCH і об'ємом ресурсів для контролю у PUSCH. Згідно з деякими втіленнями винаходу, запропоновано механізм або формулу для масштабування кількості ресурсів контролю (CQI, ACK/NACK), які дозволяють гнучко адаптувати розмір зони контролю для якості каналу контролю. Це дозволяє адаптувати сигналізацію UL згідно з вимогами. UA 101659 C2 (12) UA 101659 C2 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ця заявка має пріоритет попередньої заявки США 61/125961 від 28/04/2008 і попередніх заявок 61/048 554 і 61/048,908 від 28/04/2008. Винахід стосується безпровідного зв'язку, зокрема, призначення ресурсів у безпровідному зв'язку. У галузі зв'язку відбувається розробка нового покоління гнучких і доступних засобів зв'язку, яке включає швидкісний доступ з забезпеченням широкосмугового обслуговування. Деякі елементи мобільного зв'язку третього покоління (3G) вже встановлено, але багато елементів ще потребують удосконалення. Спільний проект третього покоління (3GPP) грає головну роль у цій розробці. Одною з систем мобільного зв'язку третього покоління є Універсальна Система Мобільного Зв'язку (UMTS) яка забезпечує голосовою, мультимедійною (і даними) широкосмуговою інформацією як стаціонарних, так і мобільних користувачів. Задачею UMTS є підвищення інформаційної спроможності системи і передачі даних. Ефективне використання електромагнітного спектру є життєво важливим у UMTS. Відомо, що ефективність спектру може бути забезпечена використанням схем дуплексного розділення частот (FDD) або дуплексного розділення часу (TDD). Дуплексне розділення простору (SDD) також використовується у безпровідному дуплексному зв'язку. Як показано на фіг. 1, архітектура UMTS включає користувацьку апаратуру 102 (UE), Наземну Мережу Радіодоступу 104 (UTRAN) і Базову мережу 126 (CN), а також радіоінтерфейс Uu між UTRAN і UE і інтерфейс Iu між UTRAN і Базовою мережею. Швидкісний Пакетний Доступ Низхідного каналу (HSDPA) і Швидкісний Пакетний Доступ Висхідного каналу (HSUPA) є протоколами мобільної телефонії 3G родини Швидкісного Пакетного Доступу (HSPA). Вони забезпечують плавний еволюційний шлях для базованих на UMTS мереж, дозволяючи швидшу передачу даних. Розгорнута UTRAN (EUTRAN) є більш сучасним проектом, ніж HSPA, і має метою перенести 3G навіть більш далеко у майбутнє. EUTRAN призначено поліпшити стандарт мобільного телефону UMTS згідно з очікуваними різними вимогами. EUTRAN часто називають Довготерміновим Розгортанням (LTE), що пов'язано з таким терміном, як Розгортання Системної Архітектури (SAE). Одною з задач EUTRAN є забезпечення ефективної передачі ІР даних усіма системами інтернет-протоколу (IP). Система має використовуватись лише для передачі з PS (комутація пакетів) для голосу і даних, тобто система містить Voice Over ІнтернетПротокол для голосу (VoIP). Інформацію про LTE можна знайти у 3GPP TS 36,300 (V8,0,0, березень 2007), Розгорнутий Універсальний Наземний Радіодоступ (E-UTRA) і Мережа Розгорнутого Універсального Наземного Радіодоступу (E-UTRAN) - Загальний опис; Стадія 2 (Версія 8),включені сюди посиланням. Далі детально розглядаються UTRAN і EUTRAN, хоча, зрозуміло, у часі розгортається E-UTRAN. UTRAN складається з сукупності Субсистем 128 Радіомережі (RNS), кожна з яких забезпечує географічне покриття певної кількості комірок 110 (C) (фіг. 1) і вони мають інтерфейс lur між ними. Кожна Субсистема 128 Радіомережі (RNS) включає Контролер Радіомережі 112 (RNC) і щонайменше один Вузол B 114, кожний з яких географічно покриває щонайменше одну комірку 110. Інтерфейс Iub між RNC 112 і Вуз B 114 (фіг. 1) є провідним, а не радіоінтерфейсом. Для будь-якого Вузла B 114 є лише один RNC 112. Вузол B 114 забезпечує радіопередачу і прийому до і від UE 102 (Антени Вузла B можна бачити на вежах або у менш видимих місцях). RNC 112 забезпечує загальний контроль логічних ресурсів кожного Вузла B 114 у RNS 128 а також приймає рішення про передачу зв'язку, тобто перемикання сеансу зв'язку з одної комірки до іншої або між радіоканалами одної комірки. У радіомережах UMTS UE може підтримувати багато типів послуг одночасно. У рівні MAC декілька логічних каналів можуть бути мультиплексовані в один транспортний канал. Транспортний канал може визначати, як має оброблятись трафік з логічних каналів, і надсилати до фізичного рівня. Базова одиниця даних, якими обмінюються MAC і фізичний рівень, називають Транспортним Блоком (TB), який складається з RLC PDU і заголовка МАС. Протягом періоду, який називають часовим інтервалом передач (TTI), до фізичного рівня надсилаються декілька транспортних блоків і деякі інші параметри. Взагалі літера "E" (мала або велика) означає Довготермінове Розгортання (LTE). E-UTRAN складається з eNB (Вузол B у E-UTRAN), який надає в E-UTRA протокол припинення користувацької площини (RLC/MAC/PHY) і площини контролю (RRC) для UE. Інтерфейси eNB і шлюзу доступу (aGW) здійснюються через S1 і взаємопов'язані через X2. Приклад архітектури E-UTRAN ілюструється фіг. 2. Тут E-UTRAN складається з eNB, які забезпечують протокол закінчень користувацької площини (RLC/MAC/PHY) E- і площини 1 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 55 60 контролю (RRC) UTRA до UE. eNB з'єднано засобами інтерфейсу S1 з EPC (розгорнуте ядро пакету), яке складається з Об'єктами Керування Мобільністю (MME) і/або шлюзами, наприклад, шлюзом доступу (aGW). Інтерфейс S1 відносини типу "множина-множина" між MME і eNB. Протокол Конвергенції даних Пакет (PDCP) міститься у eNB. У цьому прикладі X2 є інтерфейсом між eNB для зв'язку один з одним. В особливих випадках (наприклад, передачі зв'язку між PLMN), LTEACTIVE між eNB мобільність підтримується засобами переміщення MME через інтерфейс S1. eNB може виконувати такі функції, як керування радіоресурсом (контроль радіоносія, контроль радіодопуску, контроль мобільності зв'язку, динамічне призначення ресурсів UE (як у висхідному, так і низхідному каналі), вибір об'єкту керування мобільності (MME) у UE, диспетчеризація і передача персональних викликів (від MME), диспетчеризація і передача широкомовної інформації (від MME або O&M) і вимірювання і конфігурування передачі даних вимірювань для мобільності і диспетчеризації. MME може виконувати такі функції, як: розподілення персональних повідомлень між eNB, контроль безпеки, компресія заголовків ІР і кодування потоків користувацьких даних; припинення пакетів U-площини, пов'язане з персональними повідомленнями; перемикання U-площини для підтримка мобільних UE, контроль стану незайнятості мобілів, контроль носія Розгортання Архітектури Системи (SAE) і шифрування і захист цілісності сигналізації NAS. Включено посиланням TSG-RAN WG1 #50, Rl-073842, Athens, Greece, August 20-24, 2007: "Зауваження з приводу дскусії про сигналізацію контролю висхідного каналу" у RANI #50 а Атенах, були узгоджені багато припущень щодо сигналізації контролю у PUSCH. - Дані і різні контрольні поля (ACK/NACK, CQI/PMI) відображаються в окремі модуляційні символи. Тут ACK - підтвердження, NACK - негативне підтвердження, CQI - індикатор якості каналу. - Різні швидкості кодування для контролю забезпечуються використанням різних кількостей символів. - швидке кодування для використання у контрольній сигналізації визначається MCS PUSCH. Співвідношення наведено у таблиці. - Таблиця пов'язує кожне MCS PUSCH з даною швидкістю кодування для контрольної сигналізації, тобто кількістю символів для ACK/NAK або розміру деяких CQI/PMI. Також включено посиланням 3GPP TSG RAN WG1, Meeting #52bis, Rl-081165, n Shenzhen, China, 31/03-4/04/2008, а також 3GPP TSG RAN1#52-Bis, Rl-081295, Shenzhen, China, 31/034/04/2008,: "Надання ресурсу для контролю UL у PUSCH". Описане вище мультиплексування уточнено у RANI #52bis: - для CQI/PMI у PUSCH використано таку ж схему модуляції, як для даних у PUSCH - застосовано напівстатично конфігуроваий зсув між даними MCS і даними швидкості соду у контрольній сигналізації (A/N і CQI) - наступні операції: визначення значень зсуву. Визначення дискусією, чи потрібні множинні зсуви, наприклад, у випадку, коли декілька послуг з різними Якостями обслуговування (QoS) мультиплексовані у часі. Існуючі технології не визначають, як пов'язати MCS PUSCH і кількість ресурсів для контролю у PUSCH, або як гарантувати достатню якість для сигналів контролю висхідного каналу (UL), коли вони мультиплексовані з даними UL. Існують певні міркування, які необхідно брати до уваги при призначенні ресурсів для сигналів контролю: 1. Якість канал контролю - ACK/NACK і CQI мають жорсткі вимоги згідно з виконанням B(L)ER - Повторна передача не може бути застосована для сигналів контролю внаслідок вимог затримання 2. Домінування даних - Якість даних визначає позицію операції для обрання MCS і контролю потужності PUSCH - Контроль каналу має бути адаптований до даної позиції операції S1NR - Інформація про розщеплення символу між даними і контролем має бути відомою заздалегідь на обох кінцях радіоканалу для правильного співвіднесення/рознесення швидкостей і операцій кодування/декодування для різних каналів 3. Різні позиці операції B(L)ER - У каналі даних використовується Гібридна Автоматична Вимога Повторення (HARQ) і Адаптація Каналу (LA), а сигнал контролю не отримує допомоги ні від швидкої адаптації каналу, ні від HARQ - Кодування каналу - Канал даних використовує турбокодування з значно більшим розміром блоку кодування 2 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 55 60 - Канал контролю має відносно малий розмір блоку кодування і менше підсилення кодування (ACK/NACK має лише кодування повторення) Наразі не існує детальних рішень описаних вище проблем. R1-081295 дає формулу визначення розміру зони контролю, базовану на даних рівня MCS. Однак, рішення, запропоноване R1-081295 має деякі вади. Наприклад: - Термін Kc є не потрібним (може бути комбінований з параметром зсуву) - Функція log2() є зайвою (може бути комбінованою з параметром зсуву) - "Невизначене" співвідношення між MCS даних і розміром канал контролю - У R1-081295 не надано результатів, що показують реалістичність цієї формули. Ці вади потребують рішень для розв'язання описаних вище проблем і забезпечення достатньої якості сигналів контролю UL у випадку їх мультиплексування з даними UL. Винахід може бути використаний у системах типу E-UTRAN (LTE або 3,9G). Однак, його принципи не обмежуються таким середовищем і можуть бути також застосовані у різних інших існуючих і майбутніх системах безпровідного зв'язку і технологіях доступу. Одне з втілень винаходу стосується, наприклад, UL-частини LTE (довготермінового розгортання) UTRAN, описаного у 3 GPP як Rel. 8 Work Item, і також стосується призначення ресурсів для не пов'язаних з даними сигналів контрол (наприклад, ACK/NACK і CQI), переданих з даними UL у PUSCH (Спільний Фізичний Висхідний канал). Не пов'язані з даними сигнали контролю можуть бути мультиплексовані з даними UL з розділенням часу (TDM). Винахід включає спосіб і пристрій для узгодження між Схемою модуляції і кодування (MCS) контролю фізичного висхідного каналу (PUSCH) і об'ємом ресурсів для контролю у PUSCH. Згідно з деякими втіленнями винаходу, запропоновано механізм і/або формулу для масштабування об'єму ресурсів контролю (CQI & ACK/NACK), яке забезпечує гнучку адаптацію розміру зони контролю якості каналу. Це забезпечує адаптацію якості сигналів контролю UL до бажаних вимог. У кресленнях: фіг. 1 - мережа UTRAN, фіг. 2 - архітектура LTE, фіг. 3 - вхідні і вихідні параметр запропонованої схеми призначення ресурсів, фіг. 4 - чотири втілення зони символу для переривчастої передачі (DTX) і ACK/NACK, фіг. 5 - взаємозв'язок між MSC PUSCH і об'ємом ресурсів для контролю у PUSCH, фіг. 6-CQI/PMI у PUSCH з використання такої ж схеми модуляції, як для даних у PUSCH, фіг. 7 - зміна об'єму ресурсів контролю згідно з нормативом для CQI, фіг. 8 - різні варіанти BW, які працюють майже однаково, фіг. 9 - варіант 2RB, який є найбільш важливим при постійному призначенні, фіг. 10 - рішення стосовно сигналу контролю у PUSCH і відкритих елементів, фіг. 11 - схема згідно з втіленням винаходу, фіг. 12 - зсув (дБ) при призначенні BW, фіг. 13 - приклад BLER, фіг. 14 - числові значення для зсуву при даних BLER, менших 40 %, фіг. 15 - числові значення для зсуву при даних BLER, менших 50 %, фіг. 16 - числові значення для зсуву при даних BLER, менших 20 %, фіг. 17 - числові значення для зсуву при даних BLER, менших 20 % і BLER_CQI менше 10 %, фіг. 18 - зведення числових значень, фіг. 19 - аспекти сигналізації, фіг. 20 - перелік спостережень, фіг. 21 - поліпшене виявлення DTX, фіг. 22 - припущення модулювання, фіг. 23 - функціонування каналу контролю, 2RB (короткотермінові) з BLER CQI до 10 %, фіг. 24 - функціонування каналу контролю, 2RB (короткотермінові) з BLER CQI до 5 %, фіг. 25 - функціонування каналу контролю, 2RB (короткотермінові) з BLER CQI до 1 %. фіг. 26 - порівняння функціонування каналу контролю (короткотермінового) для різних варіантів BW PUSCH, фіг. 27 - функціонування каналу контролю (довготермінове), фіг. 28 - статус RANI, фіг. 29 - запропонована формула для визначення розміру зони контролю, базованого на даних MCS, фіг. 30 - зсув (дБ), який компенсує різницю дій каналів контролю і даних, фіг. 31 - розмір каналу контролю (короткотермінового), фіг. 32 - числові значення для зсуву (короткотермінового) при даних BLER, менших 20 %, 3 UA 101659 C2 5 10 15 20 25 30 фіг. 33 - числові значення для зсуву (короткотермінового) при даних BLER, менших 40 %, фіг. 34 - числові значення для зсуву (короткотермінового) при даних BLER, менших 50 %, фіг. 35 - числові значення для зсуву (короткотермінового) при даних BLER, менших 20 %. фіг. 36 - зведення числових значень для зсуву, 2RB (короткотермінові), фіг. 37 - числові значення для зсуву, 2RB (довготермінові) і фіг. 38 - результати. Далі наведено опис бажаного втілення винаходу, який лише ілюструє одну з реалізацій винаходу, не обмежуючи об'єму і концепцій, описаних тут. Це втілення винаходу надає спосіб і процедуру для визначення розміру зони сигналу контролю з декількома заздалегідь визначеними вхідними параметрами. Це втілення винаходу включає алгоритм, який використовує ціe параметри як вхідні. Метою є така стандартизація способу і процедуру, яка дозволить використовувати їх як для UE і так і для eNB. Іншим об'єктом цього втілення є улаштування, яке підтримує удосконалене виявлення DTX ACK/NACK у eNB. Це здійснюється засобами спеціального надання розмірності ACK/NACK. Взагалі ситуація DTX стосується неуспіху призначення ресурсів DL. Якщо призначення ресурсів DL не відбувається, ACK/NACK, пов'язані з PDCCH втрачаються з даного субкадру UL, оскільки UE не отримала призначення DL і тому не має причини включати ACK/NACK. Якщо існування ACK/NACK не сигналізовано у призначенні для UL, Вузол B не може знати, що ACK/NACK відсутнє, і тому може інтерпретувати прийом неправильно. Якість прийому може бути підвищена, якщо існування біту A/N сигналізовано у UL PUSCH. Таку сигналізацію називають сигналізацією DTX. Базові функції, необхідні для визначення розміру зони контролю, показано на фіг. 3. Запропонована схема призначення ресурсів включає "напівстатичні" вхідні параметри, сигнальні через вищі рівні: offset_dB, тобто різниця якостей даного каналу контролю і канал даних PUSCH; і N - кількість біт сигналу контролю (для даного типу сигналів контролю). Статичними вхідними параметрами (даними UL для MCS) є: швидкість кодування (CR) даної MCS каналу даних UL (наприклад, 3/1); і Mmod - кількість некодованих біт/символів [2, 4 або 6 при QPSK, 16QAM, 64QAM] для даної MCS даних UL. Вихідним параметром M ctrl є кількість контрольних символів/TTI для певної кількості біт сигналу контролю (N). Mctrl стосується даної схеми модуляції і кодування, використаної у UL. Алгоритм обчислення Mctrl може бути репрезентований як: 35 де дробом у чисельнику є кількість (кодованих) біт/елементів ресурсу (тобто символів) для цієї MCS даних, а є операцією покриття, яка округляє елементи найближчих цілих до плюс нескінченності. Слід зазначити, що CR/MMod можна репрезентувати, використовуючи такі параметри: PUSCH - кількість вхідних біт Кбіт (кількість переданих біт після сегментації блоку коду) 40 (повна кількість субносіїв на один субкадр, що несе PUSCH, помножена на на кількість символів SC-FDMA, що несуть PUSCH) Це співвідношення може бути надане як: 45 50 Поліпшене виявлення DTX може бути здійснене у ситуації, коли чітка сигналізація DTX (наприклад, 1 біт, включений у призначення для UL) відсутня. У таких випадках завжди можна резервувати символи Mctrl і передавати NACK або DTX, використовуючи цю зону символу. Вадою такого рішення є надлишок службових сигналів контролю. Одним з способів виявлення DTX є визначення розміру сигналу контролю таким чином, щоб деяка кількість символів ACK/NACK була зарезервована. Це можна репрезентувати таким чином: 4 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 де K - заздалегідь визначене число, наприклад, 8-10. Це число вибирають таким чином, щоб воно забезпечувало достатню ефективність виявлення DTX з припустимою кількістю службових сигналів контролю. У цій процедурі за наявності ACK/NACK кількість A/N (тобто ACK/NACK) символів обчислюється, наприклад, з використанням наведеної вище формули. За відсутності ACK/NACK K символів резервуються. У цих випадках UE можна надсилати NACK або DTX. Перевагою такого улаштування є зниження кількості службових сигналів контролю, а ефективність DTX завжди гарантується. Втілення винаходу можуть бути реалізовані через функції, ілюстровані фіг. 3. В одному з бажаних втілень і UE, і eNB виконують однакові функції для визначення M ctrl. Cпосіб включає такі операції: (1) eNB визначає offset_dB; (2) eNB передає параметр offset_dB до UE; (3) UE обчислює Mctrl і передає даний сигнал контролю типу, де використовується ресурс елементів Mctrl (символів), розташованих на заздалегідь визначених місцях; (4) eNB обчислює Mctrl і приймає цей сигнал контролю, використовуючи ресурс елементів M ctrl (символів), розташованих на заздалегідь визначених місцях;. В іншому втіленні offset_dB визначається окремо для різних смуг PUSCH (або, бажано, для груп смуг PUSCH). Далі наведено приклад (для двох груп): - offset_dB_1 для BW < K RBs (K - заздалегідь визначене число, наприклад, 5); - offset_dB_2 для BW=K RBs В іншому втіленні параметр offset_dB визначається окремо для різних MCS (або, бажано, для груп MCS). Далі наведено приклад (для двох груп): - offset_dB_1 для QPSK - offset_dB_2 для 16QAM і 64QAM У ще одному втіленні, параметр offset_dB визначається окремо для різних типів обслуговування - offset_dB_1 для затриманих критичних послуг - offset_dB_2 для затриманих некритичних послуг (низька позиція операції HARQ) В іншому втіленні параметр offset_dB визначається окремо для різних каналів контролю - offset_dB_1 для ACK/NACK (N=1 або 2 біт) - offset_dB_2 для CQI, N=5 біт - offset_dB_3 для CQI, N=100 біт У ще одному втіленні межа безпеки X dB застосовується у верхній частині параметру offset_dB. Параметр offset_dB передається сигналами вищих рівнів (наприклад, сигналами RRC). (Початковий) offset_dB, що відповідає ACK/NACK може бути частиною широкомовної сигналізації. Постійні UE (тобто такі, що не мають динамічного призначення UL) можуть мати параметр offset_dB, включений у призначені ресурси. Для визначення значення offset_dB втілення винаходу включають спосіб, згідно з яким offset_dB визначається за такою процедурою: Відношення помилок блоку (BLER) каналу даних UL (без HARQ) обмежується певним значенням (наприклад, 40 %); BLER каналу контролю обмежується певним значенням (наприклад, 10 %); виявляється значення offset_dB, яке відповідає критеріям якості і яке є початковим значенням для параметру offset_dB (може залежати також від середовища операцій наприклад, профілю каналу, швидкості UE) і може бути надане таблично як параметр offset_dB NB за замовчування; і збільшення/зниження значення offset_dB, базуючись на виміряній якості даних/контролю. Для DTX є можливими різні модифікації у межах об'єму винаходу. Далі розглядаються два нові втілення - Варіант 1 і Варіант 2. Якщо ACK/NACK не передаються у PUSCH, то Варіант 1 завжди передбачає резервування K символів. Однак, Варіант 2 завжди передбачає резервування L1 символів, де L1 залежить від даних MCS і інших параметрів offset_dB (offset_DTX_dB). 5 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо ACK/NACK мають бути передані сигналами у PUSCH, то Варіант 1 включає використання L2 символів для передачі A/N, а Варіант 2 включає резервування L3 символів для сигналу A/N або використання Mctrl символів для сигналу A/N. L2=max(Mctrі, K) L3=max(Mclrl, L) В іншому втіленні винаходу DTX і ACK/NACK мають спільну зону символу. ACK/NACK може використовувати зону символу, відмінну від зони DTX, як показано на фіг. 4A, або DTX/NACK може використовувати ту ж зону символу, як показано на фіг. 4B. В іншому втіленні винаходу DTX і ACK/NACK мають зони символу, які не перекриваються. ACK/NACK можуть використовувати зони символу, відмінні від DTX, як показано на фіг. 4C. DTX/NACK може використовувати одну зону символу, а ACK - іншу, як показано на фіг. 4D. Якщо DTX і ACK/NACK мають рознесені зони символу, DTX може передавати сигнали одночасно з A/N. Якщо A/N передано, DTX може не сигналізуватись. Винахід використовує надійну схему для встановлення розміру каналу контролю для PUSCH. Спосіб може бути використаний як у постійних, так і у не постійних випадках і для усіх типів сигналів контролю (ACK/NACK і CQI). Схема працює у різних позиціях операцій і для різних ширин смуги у PUSCH. Потреба у сигналізації є мінімізованою і виявлення DTX поліпшено з зниженням службової сигналізації. Винахід включає ряд концепцій, які можуть бути додатково комбіновані одна з одною у будьякий спосіб у межах об'єму винаходу. Одне з втілень винаходу включає першу концепцію, якою є спосіб, що включає: забезпечення сукупності суттєво статичних вхідних параметрів; забезпечення сукупності сигнальних вхідних параметрів; і визначення з зазначених суттєво статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідного параметру, який вказує кількість контрольних символів у часовому інтервалі передачі для даної кількості біт сигналу контролю і який стосується схеми модуляції і кодування для висхідного каналу. Інше втілення винаходу включає другу концепцію, якою є перша концепція, де для зазначеного визначення вихідного параметру використовується визначення найменшого числа, що перевищує добуток кількості біт сигналу контролю і швидкості кодування, поділений на кількість некодованих біт на символ. Інше втілення винаходу включає третю концепцію, якою є друга концепція, де зазначеною кількістю біт сигналу контролю є один з зазначених сигнальних вхідних параметрів. Одне з втілень винаходу включає четверту концепцію, якою є пристрій. який включає: засоби забезпечення сукупності суттєво статичних вхідних параметрів; засоби забезпечення сукупності сигнальних вхідних параметрів; і засоби визначення з зазначених суттєво статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідного параметру, який вказує кількість контрольних символів у часовому інтервалі передачі для даної кількості біт сигналу контролю і який стосується схеми модуляції і кодування для висхідного каналу. Інше втілення винаходу включає п'яту концепцію, яка є четвертою концепцією, де для зазначеного визначення вихідного параметру використовується визначення найменшого числа, що перевищує добуток кількості біт сигналу контролю і швидкості кодування, поділений на кількість некодованих біт на символ. Ще одне втілення винаходу включає шосту концепцію, якою є п'ята концепція, де зазначеною кількістю біт сигналу контролю є один з зазначених сигнальних вхідних параметрів. Інше втілення винаходу включає сьому концепцію, якою є пристрій, що включає: модуль приєднання висхідного каналу, конфігурований забезпечувати сукупність суттєво статичних вхідних параметрів; рівень, конфігурований забезпечувати сукупність сигнальних вхідних параметрів; і процесор, конфігурований визначати з зазначених суттєво статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідний параметр, який вказує кількість контрольних символів у часовому інтервалі передачі для даної кількості біт сигналу контролю і який стосується схеми модуляції і кодування для висхідного каналу. Одне з втілень винаходу включає восьму концепцію, якою є сьома концепція, де зазначений процесор виконує операцію визначення найменшого числа, яке перевищує добуток кількості біт сигналу контролю і швидкості кодування, поділений на кількість некодованих біт на символ. 6 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 Інше втілення винаходу включає дев'яту концепцію, якою є восьма концепція, де зазначеною кількістю біт сигналу контролю є один з зазначених сигнальних вхідних параметрів. Ще одне втілення винаходу включає десяту концепцію, якою є комп'ютерний програмний продукт, який включає здатне до зчитування комп'ютером середовище, що містить виконавчий код, який при виконанні його процесором, адаптованим до цього, забезпечує сукупність суттєво статичних вхідних параметрів; рівень, конфігурований забезпечувати сукупність сигнальних вхідних параметрів; і процесор, конфігурований визначати з зазначених суттєво статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідний параметр, який вказує кількість контрольних символів у часовому інтервалі передачі для даної кількості біт сигналу контролю і який стосується схеми модуляції і кодування для висхідного каналу. Інше втілення винаходу включає одинадцяту концепцію, якою є десята концепція, де для зазначеного визначення вихідного параметру використовується визначення найменшого числа, що перевищує добуток кількості біт сигналу контролю і швидкості кодування, поділений на кількість некодованих біт на символ. Ще одне втілення винаходу включає дванадцяту концепцію, якою є одинадцята концепція, де зазначеною кількістю біт сигналу контролю є один з зазначених сигнальних вхідних параметрів. Одне з додаткових втілень винаходу включає ітеративне обчислення CR, базоване на фактичній швидкості кодування, включаючи вплив сигналів контролю і, можливо, зондувальний базовий сигнал (тобто не базований на CR MCS). У ще одному з втілень CR базується на номінальній швидкості кодування, не включаючи впливу сигналів контролю і, можливо, зондувального базового сигналу. В іншому втіленні ACK/NACK і CQI мають різні динамічні межі параметру offset_dB. Винахід також включає втілення, в якому відношення сигналізації і наведеної далі величини заздалегідь визначено таблицею (тобто не сигнальним offset_dB безпосередньо): Стосовно встановлення зв'язку між MCS PUSCH і кількістю ресурсів для контролю у PUSCH у RANI #50 в Атенах було узгоджено багато припущень, що стосувались сигналу контролю PUSCH, як це описано у TSG-RAN WG1 #50, R1-073842 (описаному і включеному посиланням): - Різні поля даних і контролю (ACK/NAK, CQI/PMI) відображаються в окремі модуляційні символи; - Різні швидкості кодування для контролю забезпечуються використанням різних кількостей символів; - швидкість кодування сигналів контролю визначається MCS PUSCH. Співвідношення визначається таблицею. У RANI #52bis (описаному і включеному посиланням вище) були узгоджені деякі додаткові деталі: - CQI/PMI у PUSCH використовує таку ж схему модуляції, як для даних у PUSCH; - Напівстатично конфігурований зсув між даними MCS і кодовою швидкістю сигналу контролю (A/N і CQI). Запропоновано формулу для визначення розміру зони контролю, базовану на даних MCS. Надано також набір числових значень параметру зсуву. Ці значення можуть бути використані для встановлення вищих рівнів сигналізації, необхідних для конфігурування параметру зсуву. Запропонована формула містить такі напівстатичні вхідні параметри, сигналізовані через вищі рівні: - різниця ефективностей offset_dB між даним каналом контролю і каналом даних PUSCH (у дБ), - N: кількість біт сигналу контролю (для даного типу сигналів контролю). Пов'язані MCS дані для UL є заздалегідь відомими: - CR: швидкість кодування даної MCS PUSCH (наприклад, 3/1) - Mmod: кількість (некодованих) біт/символ MCS PUSCH [2, 4 або 6] з QPSK, 16QAM, 64QAM. MctrІ - кількість контрольних символів/TTI, яка обчислюється за формулою: 55 7 UA 101659 C2 5 10 15 20 25 де означає округлення розміру каналу контролю до найближчого цілого значення у напрямку (плюс) нескінченності. Такі цілі базуються на припущеннях щодо кодування/повторення/перфорації для даного сигналу контролю у PUSCH. З міркувань реалізації може виявитись більш зручним використати таблицю offset_dB сигналізації і значення замість сигнального offset_dB безпосередньо. Параметр зсуву залежить від позиції операції BLER у даних PUSCH і CQI. Можна вважати, що параметр offset_dB передається сигналізацією RRC. Слід зазначити, що: - спільний параметр offset_dB для усіх MCS PUSCH є достатнім, - спільний параметр offset_dB для різних смуг Варіантів є достатнім. Постійна диспетчеризація, яка потребує залежності параметру offset_dB від ширини смуги є особливим випадком, оскільки адаптивна ширина смуги передачі не використовується з постійною диспетчеризацією. Таблиця 1 містить модельовані/оптимізовані значення для параметру offset_dB. Слід зазначити, що різні параметри offset_dB потрібні для ACK/NACK і різних розмірів CQI. Числові значення у Таблиці 1 можуть бути використані для оцінювання кількості біт, потрібних для конфігурування параметру offset_dB. Базуючись на цих результатах, для мінімізації службових сигналів контролю, ми пропонуємо, щоб - параметр offset_dB, що стосується сигналізації A/N, був конфігурований з використанням 3 біт (приблизно 6,5 дБ) - параметр offset_dB, що стосується сигналізації CQI, був конфігурований з використанням 4-4 біт (приблизно 1,5 дБ) Періодичний CQI і запланований CQI можуть потребувати власного параметру. У зв'язку з сигналізацією ACK/NACK у PUSCH слід брати до уваги проблему DTX-до-ACK. Дані Таблиці 1 дозволяють вважати, що UE знає про присутність ACK/NACK у PUSCH. Однак, якщо інформація про присутність ACK/NACK відсутня, кількість потрібних символів ACK/NACK має бути значно перемасштабована. Слід також відзначити, що для ACK/NACK і CQI можуть бути потрібні різні формули, якщо UE не має відомостей про наявність ACK/NACK у PUSCH. Таблиця 1 Числові значення для параметру offset_dB (непостійна диспетчеризація, 2RBs, канал TU, v=3 км/год.). Зсув (дБ) QoS Дані BLER BLER 50 % 40 % 40 % 30 % 20 % 20 % 20 % 20 % 10 % N CQI BLER A/NBER 1 5 10 30 60 90 5% 1% 5% 10 % 5% 1% 5% 10 % 1% 0,1 % 0,1 % 0,1 % 0,1 % 0,1 % 0,1 % 0,1 % 0,1 % 10,0 % 7,0 6,8 6,8 6,8 6,5 6,3 6,3 6,3 5,8 2,0 2,5 1,8 1,1 1,5 2,7 1,2 0,5 2,4 1,9 3,1 1,6 1,1 1,5 2,5 1,2 0,5 2,2 1,4 2,2 1,2 0,8 1,0 1,5 0,8 0,4 1,3 1,3 2,2 1,2 0,8 1,0 1,5 0,8 0,4 1,3 1,3 2,2 1,2 0,8 1,0 1,5 0,8 0,4 1,3 30 35 Проміж іншим, це втілення винаходу надає детальну формулу для визначення розміру зони контролю, базовану на MCS даних. Запропоновано також, щоб ця формула була використана як спосіб визначення розміру каналу контролю у PUSCH. Запропонована формула мінімізує сигналізаційне навантаження і утримує якіс ть каналу контролю на потрібному рівні. Крім того, вона може бути застосована як для постійно, так і динамічно планованих даних і для усіх типів контролю, наприклад, ACK/NACK і CQI. 8 UA 101659 C2 Таблиця 2 Числові неквантовані значення для параметру MctrІ (7V=30, offset_dB змінюється від 0 до 3 дБ MCS даних QPSK1/10 QPSK 1/6 QPSK 1/4 QPSK 1/3 QPSK 1/2 QPSK 2/3 QPSK 3/4 16QAM 1/2 16QAM2/3 16QAM3/4 16QAM 5/6 64QAM 1/2 64QAM 2/3 64QAM 3/4 64QAM 5/6 5 10 15 20 CR 10,0 6,0 4,0 3,0 2,0 1,5 1,3 2,0 1,5 1,3 1,2 2,0 1,5 1,3 1,2 30 N offset_dB 0,00 Mmod MctrІ 2 150,0 2 90,0 2 60,0 2 45,0 2 30,0 2 22,5 2 20,0 4 15,0 4 11,3 4 10,0 4 9,0 6 10,0 6 7,5 6 6,7 6 6,0 0,50 1,00 1,50 2,00 2,50 3,00 168,3 101,0 67,3 50,5 33,7 25,2 22,4 16,8 12,6 11,2 10,1 11,2 8,4 7,5 6,7 188,8 113,3 75,5 56,7 37,8 28,3 25,2 18,9 14,2 12,6 11,3 12,6 9,4 8,4 7,6 211,9 127,1 84,8 63,6 42,4 31,8 28,3 21,2 15,9 14,1 12,7 14,1 10,6 9,4 8,5 237,7 142,6 95,1 71,3 47,5 35,7 31,7 23,8 17,8 15,8 14,3 15,8 11,9 10,6 9,5 266,7 160,0 106,7 80,0 53,3 40,0 35,6 26,7 20,0 17,8 16,0 17,8 13,3 11,9 10,7 299,3 179,6 119,7 89,8 59,9 44,9 39,9 29,9 22,4 20,0 18,0 20,0 15,0 13,3 12,0 Кожне з втілень, описаних вище, може бути реалізоване з використанням комп'ютерної системи загального призначення або спеціалізованої, з стандартною операційною системою, придатною для способу, описаного вище. Програмне забезпечення призначено керувати конкретними схемними елементами системи, і має бути сумісним з іншими системними компонентами і контролерами входу/виходу. Комп'ютерна система у цьому втіленні включає процесор CPU з одним обробним вузлом, декілька обробних вузлів, здатних працювати паралельно, або CPU може бути розподілений на один або більше обробних вузлів в одному або декількох місцях, наприклад, у клієнті і у сервері. Пам'ять може включати засоби зберігання даних будь-якого типу і/або середовище для перенесення даних, включаючи магнітні засоби, оптичні засоби, пам'ять з довільним доступом (RAM), ROM, кеш даних, об'єктні дані тощо. Як і CPU, пам'ять може знаходитись в одному фізичному місці, включаючи один або більше типів зберігання даних або може бути розподілена по сукупності фізичних систем у різних формах. Зрозуміло, що креслення і супроводжуючі описи найкращих втілень не означають повного точного визначення способу, системи, мобільного пристрою, елементу мережі і програмного продукту. Фахівцю зрозуміло, що операції і сигнали, описані вище, репрезентують причиннонаслідкові відношення, які не виключають проміжних взаємодій ріних типів, і різні операції і структури, описані тут, можуть бути реалізовані різними послідовностями дій і конфігураціями з використанням різних комбінацій схемного і програмного забезпечення, які не потребують подальшої деталізації тут. ФОРМУЛА ВИНАХОДУ 25 30 35 1. Спосіб зв'язку моделюючої і кодувальної схеми з множиною ресурсів, який включає: - забезпечення сукупності статичних вхідних параметрів; - забезпечення сукупності сигнальних вхідних параметрів; і - визначення із зазначених статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідного параметра, що вказує кількість контрольних символів у часовому інтервалі передачі для певної кількості бітів сигналів контролю, де зазначений вихідний параметр стосується фізичного ресурсу з даною схемою модуляції і кодування для висхідного каналу, і де у визначенні зазначеного вихідного параметра використовується операція визначення найменшого числа, що перевищує значення, яке включає добуток кількості бітів сигналів контролю і швидкості кодування, поділений на кількість некодованих бітів на символ. 2. Спосіб за п. 1, який відрізняється тим, що зазначена кількість бітів сигналів контролю є одним із зазначених сигнальних вхідних параметрів. 3. Спосіб за п. 1, який відрізняється тим, що зазначені статичні вхідні параметри включають різницю якостей каналу контролю і фізичного висхідного каналу даних. 9 UA 101659 C2 5 10 15 20 25 30 35 40 45 50 55 4. Спосіб за п. 3, який відрізняється тим, що замість сигналізації безпосередньо зазначеної різниці якостей необхідне співвідношення надається таблицею, яка містить різниці якостей і назви зазначеної величини. 5. Спосіб за п. 1, який відрізняється тим, що зазначена різниця якостей включає щонайменше один параметр зсуву. 6. Спосіб за п. 1, який відрізняється тим, що зсув, що характеризує різницю якостей каналу контролю і каналу даних, є одним з зазначених сигнальних вхідних параметрів. 7. Спосіб за п. 1, який відрізняється тим, що швидкість кодування, поділену на кількість некодованих бітів на символ, отримують з призначення ресурсів висхідного каналу даних. 8. Спосіб за п. 1, який відрізняється тим, що різні параметри зсуву використовують для підтвердження і для індикації якості каналу. 9. Спосіб за п. 1, який відрізняється тим, що висхідний канал даних перфорують згідно з зазначеною кількістю контрольних символів. 10. Пристрій для зв'язку моделюючої і кодувальної схеми з множиною ресурсів, який включає: - засіб забезпечення сукупності статичних вхідних параметрів; - засіб забезпечення сукупності сигнальних вхідних параметрів; і - засіб визначення з зазначених статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідного параметра, що вказує кількість контрольних символів у часовому інтервалі передачі для певної кількості бітів сигналів контролю, де зазначений вихідний параметр стосується схеми модуляції і кодування для висхідного каналу, і де у зазначеному засобі визначення вихідного параметра використано операцію визначення найменшого числа, що перевищує значення, яке включає добуток кількості бітів сигналів контролю і швидкості кодування, поділений на кількість некодованих бітів на символ. 11. Пристрій за п. 10, який відрізняється тим, що зазначена кількість бітів сигналів контролю є одним з зазначених сигнальних вхідних параметрів. 12. Пристрій за п. 10, який відрізняється тим, що зазначені статичні вхідні параметри включають різницю якостей каналу контролю і фізичного висхідного каналу даних. 13. Пристрій за п. 12, який відрізняється тим, що замість сигналізації безпосередньо зазначеної різниці якостей необхідне співвідношення надається таблицею, яка містить різниці якостей і назви зазначеної величини. 14. Пристрій за п. 10, який відрізняється тим, що зазначена різниця якостей включає щонайменше один параметр зсуву. 15. Пристрій для зв'язку моделюючої і кодувальної схеми з множиною ресурсів, який включає: - модуль висхідного каналу, конфігурований забезпечувати сукупність статичних вхідних параметрів; - рівень, конфігурований забезпечувати множину сигнальних вхідних параметрів; і - процесор, конфігурований визначати з зазначених статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідний параметр, що вказує кількість контрольних символів у часовому інтервалі передачі для певної кількості бітів сигналів контролю, де зазначений вихідний параметр стосується схеми модуляції і кодування для висхідного каналу, і де в зазначеному процесорі використано операцію визначення найменшого числа, що перевищує значення, яке включає добуток кількості бітів сигналів контролю і швидкості кодування, поділений на кількість некодованих бітів на символ. 16. Пристрій за п. 15, який відрізняється тим, що кількість бітів сигналів контролю є одним з зазначених сигнальних вхідних параметрів. 17. Пристрій за п. 15, який відрізняється тим, що зазначені статичні вхідні параметри включають різницю якостей каналу контролю і фізичного висхідного каналу даних. 18. Пристрій за п. 17, який відрізняється тим, що замість сигналізації безпосередньо зазначеної різниці якостей необхідне співвідношення надається таблицею, яка містить різниці якостей і назви зазначеної величини. 19. Пристрій за п. 15, який відрізняється тим, що зазначена різниця якостей включає щонайменше один параметр зсуву. 20. Машинозчитуваний носій інформації, що містить програмний код, який при виконанні його процесором, адаптованим здійснювати спосіб за будь-яким з пп. 1-9, який включає: - забезпечення сукупності статичних вхідних параметрів; - забезпечення сукупності сигнальних вхідних параметрів; і 10 UA 101659 C2 5 - визначення із зазначених статичних вхідних параметрів і зазначеної сукупності сигнальних вхідних параметрів вихідного параметра, що вказує кількість контрольних символів у часовому інтервалі передачі для певної кількості бітів сигналів контролю, де зазначений вихідний параметр стосується фізичного ресурсу з даною схемою модуляції і кодування для висхідного каналу, і де у визначенні зазначеного вихідного параметра використовується операція визначення найменшого числа, що перевищує значення, яке включає добуток кількості бітів сигналів контролю і швидкості кодування, поділений на кількість некодованих бітів на символ. 11 UA 101659 C2 12 UA 101659 C2 13 UA 101659 C2 14 UA 101659 C2 15 UA 101659 C2 16 UA 101659 C2 17 UA 101659 C2 18 UA 101659 C2 19 UA 101659 C2 20 UA 101659 C2 21 UA 101659 C2 22 UA 101659 C2 23 UA 101659 C2 24 UA 101659 C2 25 UA 101659 C2 26 UA 101659 C2 27 UA 101659 C2 28
