Спосіб (варіанти) і пристрій (варіанти) розподілу ресурсів позитивних/негативних квітирувань у висхідній лінії зв’язку
Формула / Реферат
1. Спосіб розподілу ресурсів для бездротового зв'язку, що включає в себе:
групування каналів керування низхідної лінії зв'язку від множини підкадрів;
упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку; і
використання першого відображення символів або першого відображення змішаних символів/підкадрів для ефективного розподілу ресурсів.
2. Спосіб за п. 1, в якому елемент каналу керування (ССЕ) розташовують по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовують в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL).
3. Спосіб за п. 1, в якому канал керування низхідною лінією зв'язку зв'язаний з фізичним каналом керування низхідної лінії зв'язку (PDCCH).
4. Спосіб за п. 2, що додатково включає в себе упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ у другому символі OFDM.
5. Спосіб за п. 4, що додатково включає в себе упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ в третьому символі OFDM.
6. Спосіб за п. 5, що додатково включає в себе упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ в четвертому символі OFDM.
7. Спосіб за п. 1, що додатково включає в себе планування невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH).
8. Спосіб за п. 1, що додатково включає в себе упорядкування інших каналів керування низхідної лінії зв'язку, не зв'язаних з першим ССЕ, в першому підкадрі низхідної лінії зв'язку.

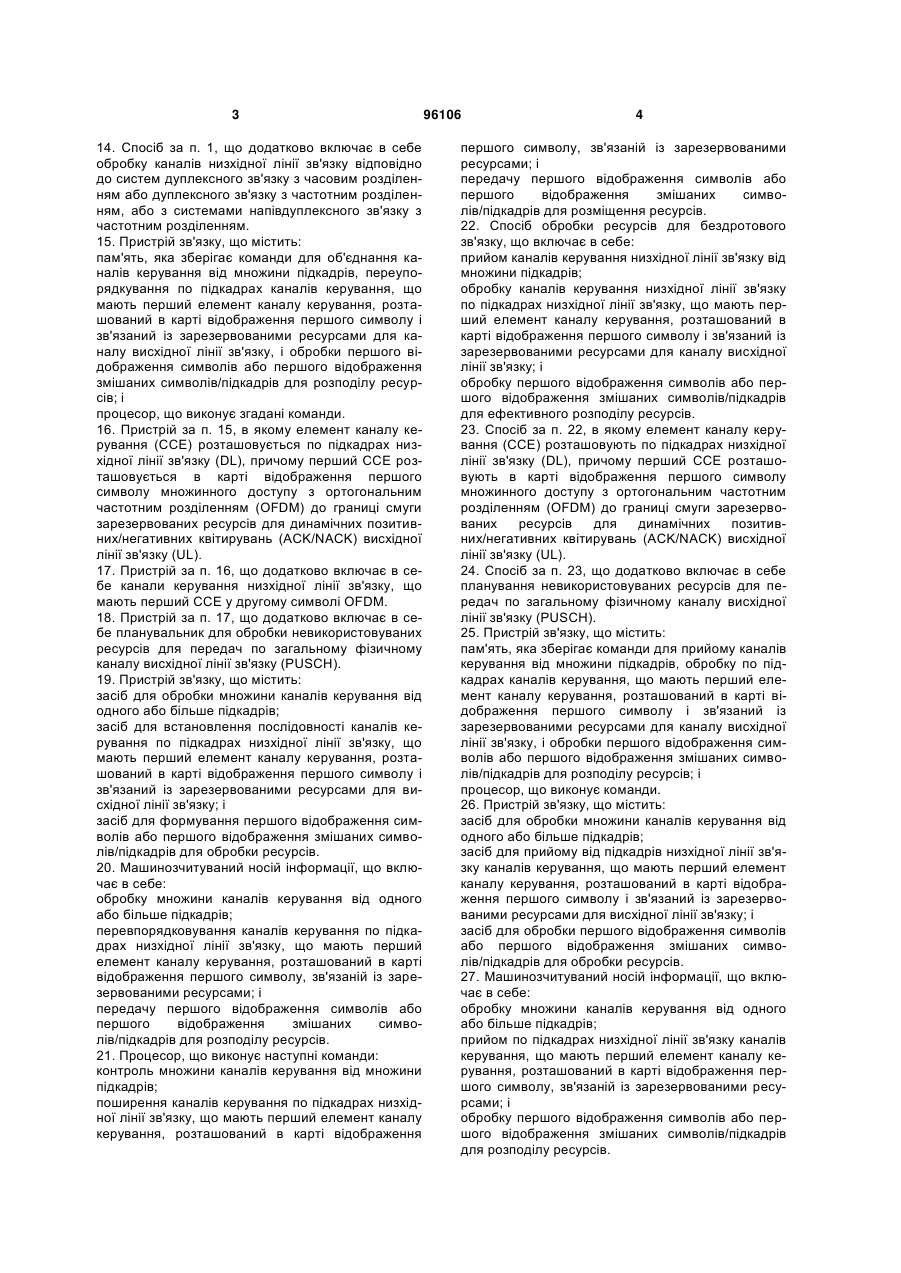

9. Спосіб за п. 8, що додатково включає в себе упорядкування інших каналів керування низхідної лінії зв'язку, не зв'язаних з першим ССЕ або першим підкадром низхідної лінії зв'язку, у другому підкадрі низхідної лінії зв'язку.
10. Спосіб за п. 9, що додатково включає в себе упорядкування інших каналів керування низхідної лінії зв'язку, не пов'язаних з першим ССЕ, або першим підкадром низхідної лінії зв'язку або другим підкадром низхідної лінії зв'язку, в третьому підкадрі.
11. Спосіб за п. 8, що додатково включає в себе планування невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH).
12. Спосіб за п. 1, що додатково включає в себе рівномірне розміщення каналів керування даними по множині підкадрів.
13. Спосіб за п. 12, що додатково включає в себе обробку симетричного числа ресурсів низхідної і висхідної лінії зв'язку.
14. Спосіб за п. 1, що додатково включає в себе обробку каналів низхідної лінії зв'язку відповідно до систем дуплексного зв'язку з часовим розділенням або дуплексного зв'язку з частотним розділенням, або з системами напівдуплексного зв'язку з частотним розділенням.
15. Пристрій зв'язку, що містить:
пам'ять, яка зберігає команди для об'єднання каналів керування від множини підкадрів, переупорядкування по підкадрах каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, і обробки першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів; і
процесор, що виконує згадані команди.
16. Пристрій за п. 15, в якому елемент каналу керування (ССЕ) розташовується по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовується в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL).
17. Пристрій за п. 16, що додатково включає в себе канали керування низхідної лінії зв'язку, що мають перший ССЕ у другому символі OFDM.
18. Пристрій за п. 17, що додатково включає в себе планувальник для обробки невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH).
19. Пристрій зв'язку, що містить:
засіб для обробки множини каналів керування від одного або більше підкадрів;
засіб для встановлення послідовності каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для висхідної лінії зв'язку; і
засіб для формування першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів.
20. Машинозчитуваний носій інформації, що включає в себе:
обробку множини каналів керування від одного або більше підкадрів;
перевпорядковування каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і
передачу першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів.
21. Процесор, що виконує наступні команди:
контроль множини каналів керування від множини підкадрів;
поширення каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і
передачу першого відображення символів або першого відображення змішаних символів/підкадрів для розміщення ресурсів.
22. Спосіб обробки ресурсів для бездротового зв'язку, що включає в себе:
прийом каналів керування низхідної лінії зв'язку від множини підкадрів;
обробку каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку; і
обробку першого відображення символів або першого відображення змішаних символів/підкадрів для ефективного розподілу ресурсів.
23. Спосіб за п. 22, в якому елемент каналу керування (ССЕ) розташовують по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовують в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL).
24. Спосіб за п. 23, що додатково включає в себе планування невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH).
25. Пристрій зв'язку, що містить:
пам'ять, яка зберігає команди для прийому каналів керування від множини підкадрів, обробку по підкадрах каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, і обробки першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів; і
процесор, що виконує команди.
26. Пристрій зв'язку, що містить:
засіб для обробки множини каналів керування від одного або більше підкадрів;
засіб для прийому від підкадрів низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для висхідної лінії зв'язку; і
засіб для обробки першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів.
27. Машинозчитуваний носій інформації, що включає в себе:
обробку множини каналів керування від одного або більше підкадрів;
прийом по підкадрах низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і
обробку першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів.
28. Процесор, що виконує наступні команди:
контроль множини каналів керування від множини підкадрів;
прийом по підкадрах низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і
обробку першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів.
Текст

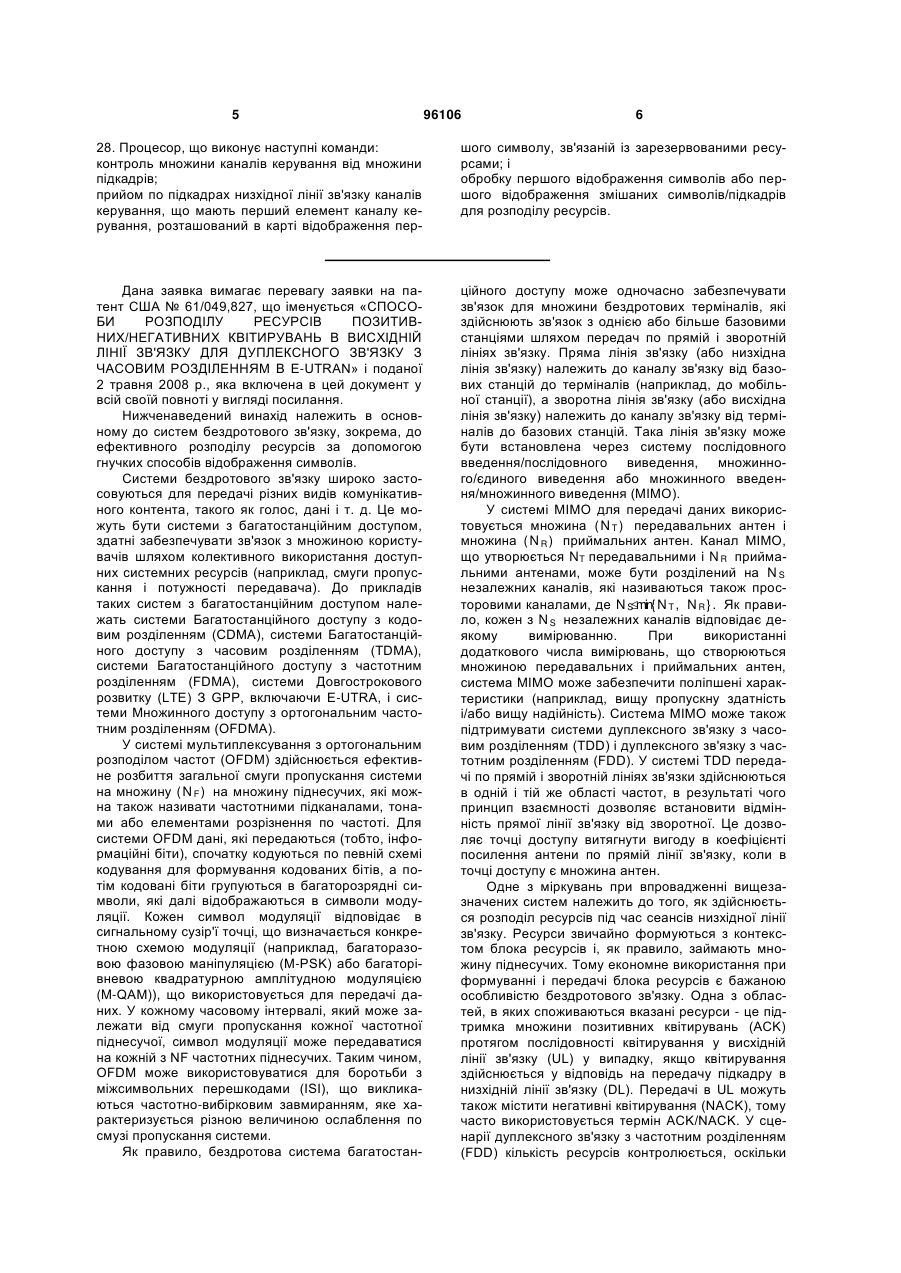

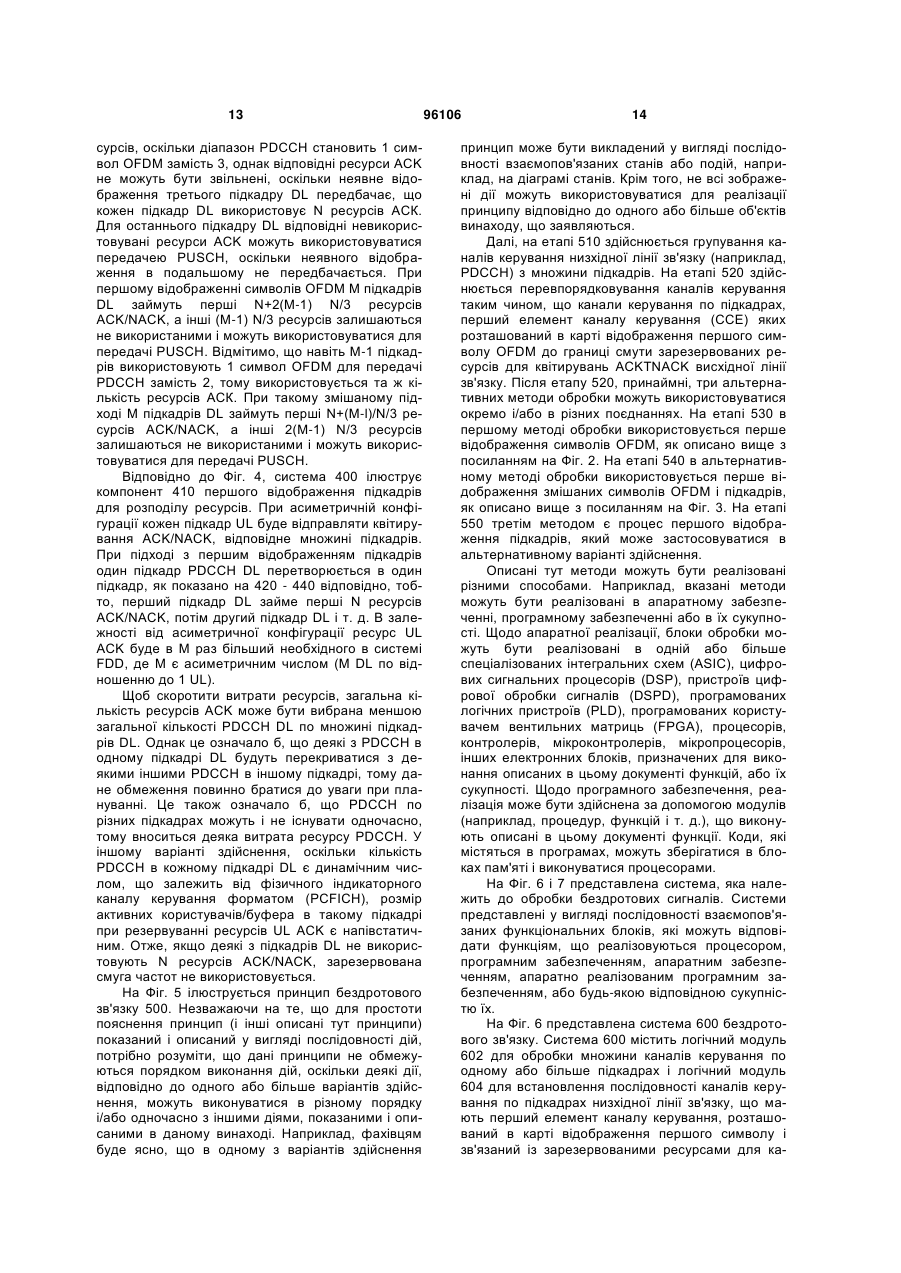

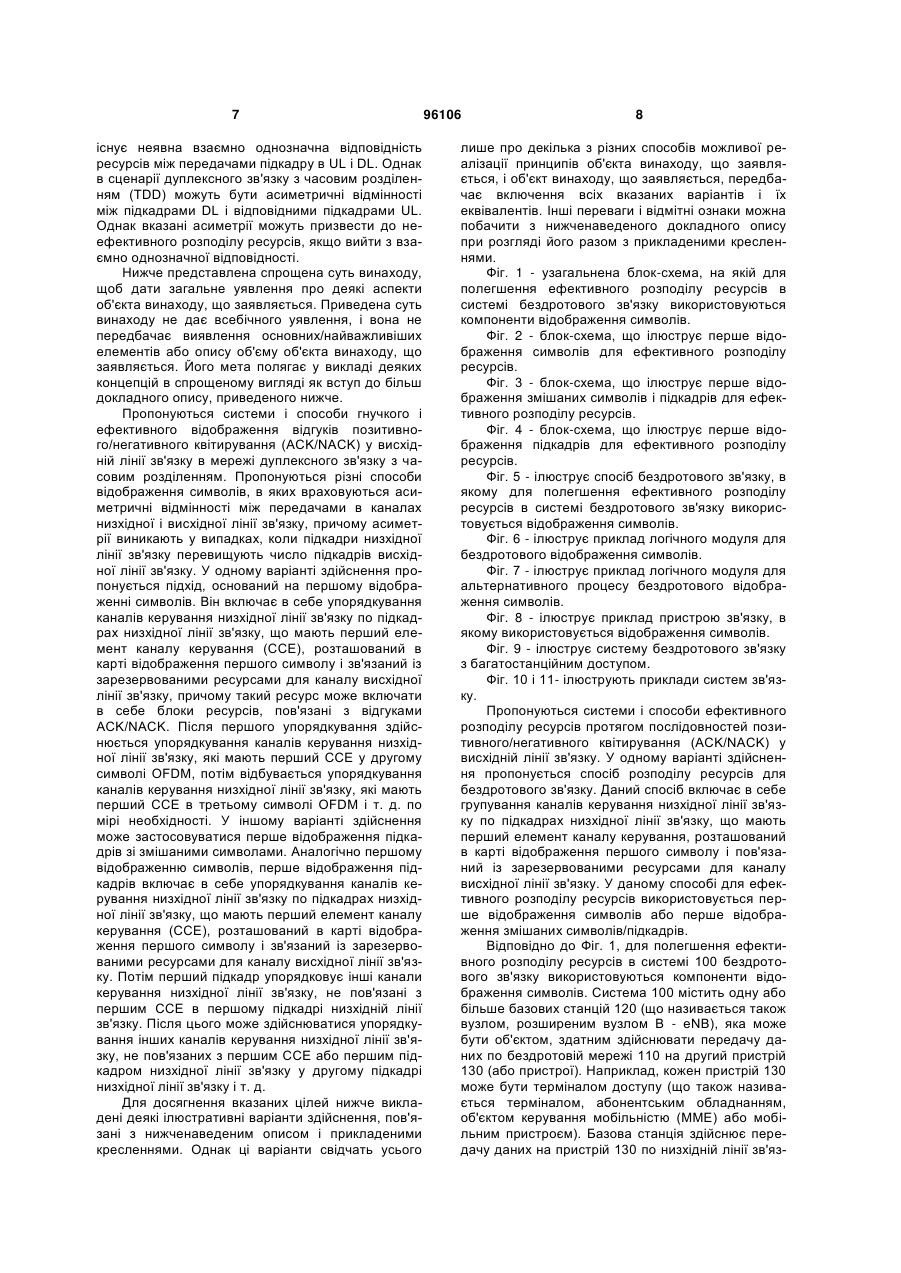

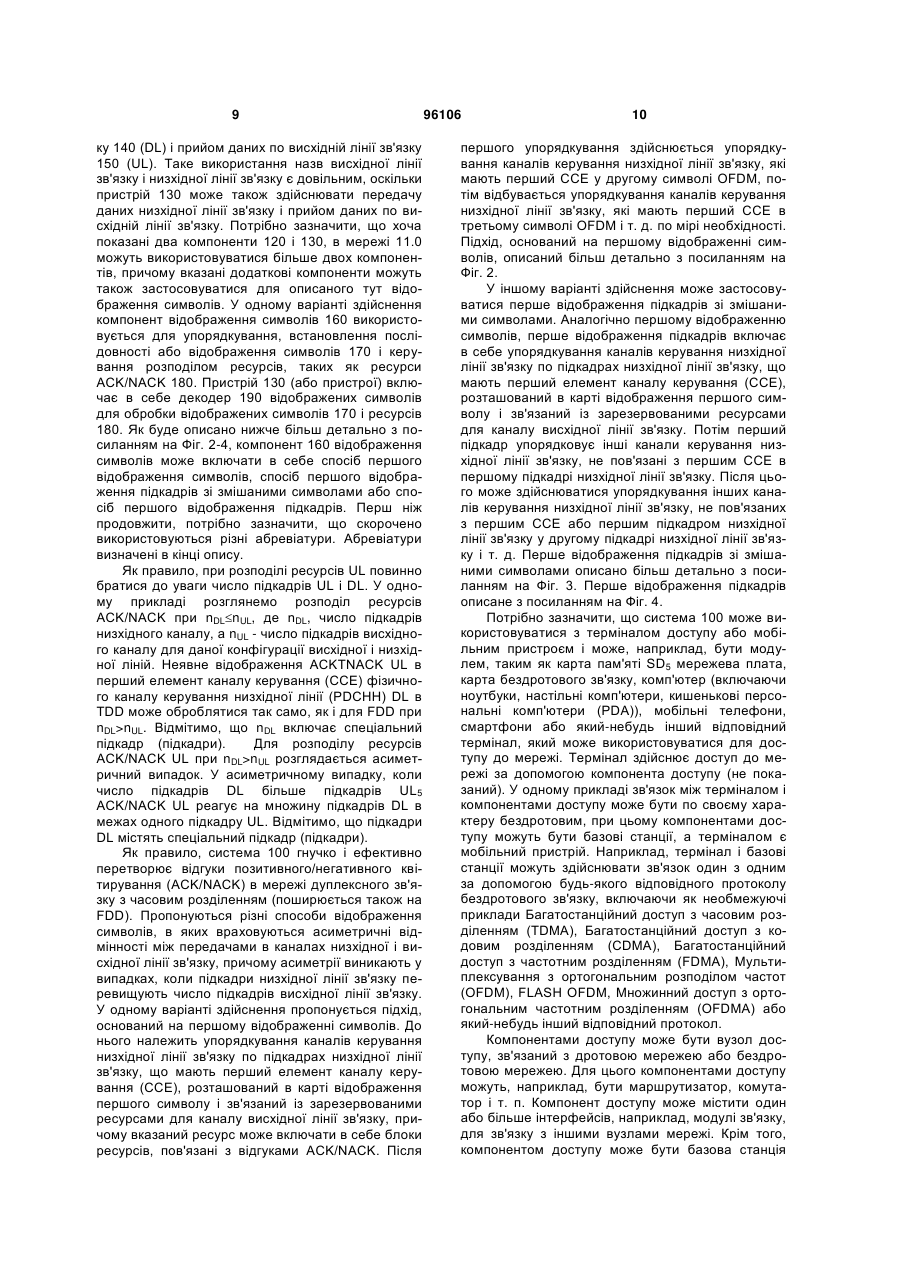

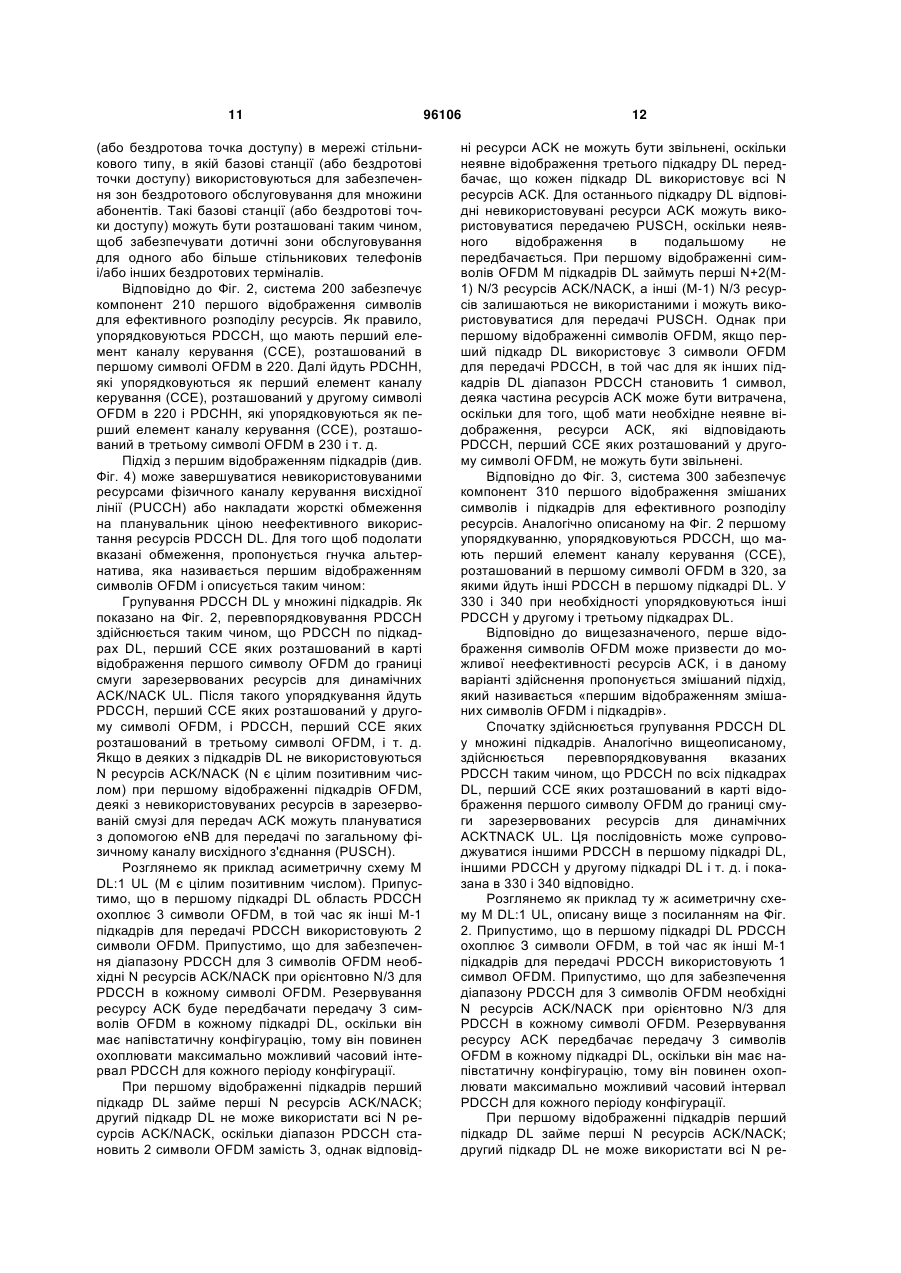

1. Спосіб розподілу ресурсів для бездротового зв'язку, що включає в себе: групування каналів керування низхідної лінії зв'язку від множини підкадрів; упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку; і використання першого відображення символів або першого відображення змішаних символів/підкадрів для ефективного розподілу ресурсів. 2. Спосіб за п. 1, в якому елемент каналу керування (ССЕ) розташовують по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовують в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL). 2 (19) 1 3 14. Спосіб за п. 1, що додатково включає в себе обробку каналів низхідної лінії зв'язку відповідно до систем дуплексного зв'язку з часовим розділенням або дуплексного зв'язку з частотним розділенням, або з системами напівдуплексного зв'язку з частотним розділенням. 15. Пристрій зв'язку, що містить: пам'ять, яка зберігає команди для об'єднання каналів керування від множини підкадрів, переупорядкування по підкадрах каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, і обробки першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів; і процесор, що виконує згадані команди. 16. Пристрій за п. 15, в якому елемент каналу керування (ССЕ) розташовується по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовується в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL). 17. Пристрій за п. 16, що додатково включає в себе канали керування низхідної лінії зв'язку, що мають перший ССЕ у другому символі OFDM. 18. Пристрій за п. 17, що додатково включає в себе планувальник для обробки невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH). 19. Пристрій зв'язку, що містить: засіб для обробки множини каналів керування від одного або більше підкадрів; засіб для встановлення послідовності каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для висхідної лінії зв'язку; і засіб для формування першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів. 20. Машинозчитуваний носій інформації, що включає в себе: обробку множини каналів керування від одного або більше підкадрів; перевпорядковування каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і передачу першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів. 21. Процесор, що виконує наступні команди: контроль множини каналів керування від множини підкадрів; поширення каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення 96106 4 першого символу, зв'язаній із зарезервованими ресурсами; і передачу першого відображення символів або першого відображення змішаних символів/підкадрів для розміщення ресурсів. 22. Спосіб обробки ресурсів для бездротового зв'язку, що включає в себе: прийом каналів керування низхідної лінії зв'язку від множини підкадрів; обробку каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку; і обробку першого відображення символів або першого відображення змішаних символів/підкадрів для ефективного розподілу ресурсів. 23. Спосіб за п. 22, в якому елемент каналу керування (ССЕ) розташовують по підкадрах низхідної лінії зв'язку (DL), причому перший ССЕ розташовують в карті відображення першого символу множинного доступу з ортогональним частотним розділенням (OFDM) до границі смуги зарезервованих ресурсів для динамічних позитивних/негативних квітирувань (ACK/NACK) висхідної лінії зв'язку (UL). 24. Спосіб за п. 23, що додатково включає в себе планування невикористовуваних ресурсів для передач по загальному фізичному каналу висхідної лінії зв'язку (PUSCH). 25. Пристрій зв'язку, що містить: пам'ять, яка зберігає команди для прийому каналів керування від множини підкадрів, обробку по підкадрах каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, і обробки першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів; і процесор, що виконує команди. 26. Пристрій зв'язку, що містить: засіб для обробки множини каналів керування від одного або більше підкадрів; засіб для прийому від підкадрів низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для висхідної лінії зв'язку; і засіб для обробки першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів. 27. Машинозчитуваний носій інформації, що включає в себе: обробку множини каналів керування від одного або більше підкадрів; прийом по підкадрах низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення першого символу, зв'язаній із зарезервованими ресурсами; і обробку першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів. 5 96106 6 28. Процесор, що виконує наступні команди: контроль множини каналів керування від множини підкадрів; прийом по підкадрах низхідної лінії зв'язку каналів керування, що мають перший елемент каналу керування, розташований в карті відображення пер шого символу, зв'язаній із зарезервованими ресурсами; і обробку першого відображення символів або першого відображення змішаних символів/підкадрів для розподілу ресурсів. Дана заявка вимагає перевагу заявки на патент США № 61/049,827, що іменується «СПОСОБИ РОЗПОДІЛУ РЕСУРСІВ ПОЗИТИВНИХ/НЕГАТИВНИХ КВІТИРУВАНЬ В ВИСХІДНІЙ ЛІНІЇ ЗВ'ЯЗКУ ДЛЯ ДУПЛЕКСНОГО ЗВ'ЯЗКУ З ЧАСОВИМ РОЗДІЛЕННЯМ В Е-UTRAN» і поданої 2 травня 2008 p., яка включена в цей документ у всій своїй повноті у вигляді посилання. Нижченаведений винахід належить в основному до систем бездротового зв'язку, зокрема, до ефективного розподілу ресурсів за допомогою гнучких способів відображення символів. Системи бездротового зв'язку широко застосовуються для передачі різних видів комунікативного контента, такого як голос, дані і т. д. Це можуть бути системи з багатостанційним доступом, здатні забезпечувати зв'язок з множиною користувачів шляхом колективного використання доступних системних ресурсів (наприклад, смуги пропускання і потужності передавача). До прикладів таких систем з багатостанційним доступом належать системи Багатостанційного доступу з кодовим розділенням (CDMA), системи Багатостанційного доступу з часовим розділенням (TDMA), системи Багатостанційного доступу з частотним розділенням (FDMA), системи Довгострокового розвитку (LTE) З GPP, включаючи E-UTRA, і системи Множинного доступу з ортогональним частотним розділенням (OFDMA). У системі мультиплексування з ортогональним розподілом частот (OFDM) здійснюється ефективне розбиття загальної смуги пропускання системи на множину ( N F ) на множину піднесучих, які можна також називати частотними підканалами, тонами або елементами розрізнення по частоті. Для системи OFDM дані, які передаються (тобто, інформаційні біти), спочатку кодуються по певній схемі кодування для формування кодованих бітів, а потім кодовані біти групуються в багаторозрядні символи, які далі відображаються в символи модуляції. Кожен символ модуляції відповідає в сигнальному сузір'ї точці, що визначається конкретною схемою модуляції (наприклад, багаторазовою фазовою маніпуляцією (M-PSK) або багаторівневою квадратурною амплітудною модуляцією (M-QAM)), що використовується для передачі даних. У кожному часовому інтервалі, який може залежати від смуги пропускання кожної частотної піднесучої, символ модуляції може передаватися на кожній з NF частотних піднесучих. Таким чином, OFDM може використовуватися для боротьби з міжсимвольних перешкодами (ISI), що викликаються частотно-вибірковим завмиранням, яке характеризується різною величиною ослаблення по смузі пропускання системи. Як правило, бездротова система багатостан ційного доступу може одночасно забезпечувати зв'язок для множини бездротових терміналів, які здійснюють зв'язок з однією або більше базовими станціями шляхом передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) належить до каналу зв'язку від базових станцій до терміналів (наприклад, до мобільної станції), а зворотна лінія зв'язку (або висхідна лінія зв'язку) належить до каналу зв'язку від терміналів до базових станцій. Така лінія зв'язку може бути встановлена через систему послідовного введення/послідовного виведення, множинного/єдиного виведення або множинного введення/множинного виведення (МІМО). У системі МІМО для передачі даних використовується множина ( N T ) передавальних антен і множина ( N R ) приймальних антен. Канал МІМО, що утворюється NT передавальними і N R приймальними антенами, може бути розділений на N S незалежних каналів, які називаються також просторовими каналами, де N Smin{ N T , N R } . Як правило, кожен з N S незалежних каналів відповідає деякому вимірюванню. При використанні додаткового числа вимірювань, що створюються множиною передавальних і приймальних антен, система МІМО може забезпечити поліпшені характеристики (наприклад, вищу пропускну здатність і/або вищу надійність). Система МІМО може також підтримувати системи дуплексного зв'язку з часовим розділенням (TDD) і дуплексного зв'язку з частотним розділенням (FDD). У системі TDD передачі по прямій і зворотній лініях зв'язки здійснюються в одній і тій же області частот, в результаті чого принцип взаємності дозволяє встановити відмінність прямої лінії зв'язку від зворотної. Це дозволяє точці доступу витягнути вигоду в коефіцієнті посилення антени по прямій лінії зв'язку, коли в точці доступу є множина антен. Одне з міркувань при впровадженні вищезазначених систем належить до того, як здійснюється розподіл ресурсів під час сеансів низхідної лінії зв'язку. Ресурси звичайно формуються з контекстом блока ресурсів і, як правило, займають множину піднесучих. Тому економне використання при формуванні і передачі блока ресурсів є бажаною особливістю бездротового зв'язку. Одна з областей, в яких споживаються вказані ресурси - це підтримка множини позитивних квітирувань (ACK) протягом послідовності квітирування у висхідній лінії зв'язку (UL) у випадку, якщо квітирування здійснюється у відповідь на передачу підкадру в низхідній лінії зв'язку (DL). Передачі в UL можуть також містити негативні квітирування (NACK), тому часто використовується термін ACK/NACK. У сценарії дуплексного зв'язку з частотним розділенням (FDD) кількість ресурсів контролюється, оскільки 7 існує неявна взаємно однозначна відповідність ресурсів між передачами підкадру в UL і DL. Однак в сценарії дуплексного зв'язку з часовим розділенням (TDD) можуть бути асиметричні відмінності між підкадрами DL і відповідними підкадрами UL. Однак вказані асиметрії можуть призвести до неефективного розподілу ресурсів, якщо вийти з взаємно однозначної відповідності. Нижче представлена спрощена суть винаходу, щоб дати загальне уявлення про деякі аспекти об'єкта винаходу, що заявляється. Приведена суть винаходу не дає всебічного уявлення, і вона не передбачає виявлення основних/найважливіших елементів або опису об'єму об'єкта винаходу, що заявляється. Його мета полягає у викладі деяких концепцій в спрощеному вигляді як вступ до більш докладного опису, приведеного нижче. Пропонуються системи і способи гнучкого і ефективного відображення відгуків позитивного/негативного квітирування (ACK/NACK) у висхідній лінії зв'язку в мережі дуплексного зв'язку з часовим розділенням. Пропонуються різні способи відображення символів, в яких враховуються асиметричні відмінності між передачами в каналах низхідної і висхідної лінії зв'язку, причому асиметрії виникають у випадках, коли підкадри низхідної лінії зв'язку перевищують число підкадрів висхідної лінії зв'язку. У одному варіанті здійснення пропонується підхід, оснований на першому відображенні символів. Він включає в себе упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування (ССЕ), розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, причому такий ресурс може включати в себе блоки ресурсів, пов'язані з відгуками ACK/NACK. Після першого упорядкування здійснюється упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ у другому символі OFDM, потім відбувається упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ в третьому символі OFDM і т. д. по мірі необхідності. У іншому варіанті здійснення може застосовуватися перше відображення підкадрів зі змішаними символами. Аналогічно першому відображенню символів, перше відображення підкадрів включає в себе упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування (ССЕ), розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку. Потім перший підкадр упорядковує інші канали керування низхідної лінії зв'язку, не пов'язані з першим ССЕ в першому підкадрі низхідній лінії зв'язку. Після цього може здійснюватися упорядкування інших каналів керування низхідної лінії зв'язку, не пов'язаних з першим ССЕ або першим підкадром низхідної лінії зв'язку у другому підкадрі низхідної лінії зв'язку і т. д. Для досягнення вказаних цілей нижче викладені деякі ілюстративні варіанти здійснення, пов'язані з нижченаведеним описом і прикладеними кресленнями. Однак ці варіанти свідчать усього 96106 8 лише про декілька з різних способів можливої реалізації принципів об'єкта винаходу, що заявляється, і об'єкт винаходу, що заявляється, передбачає включення всіх вказаних варіантів і їх еквівалентів. Інші переваги і відмітні ознаки можна побачити з нижченаведеного докладного опису при розгляді його разом з прикладеними кресленнями. Фіг. 1 - узагальнена блок-схема, на якій для полегшення ефективного розподілу ресурсів в системі бездротового зв'язку використовуються компоненти відображення символів. Фіг. 2 - блок-схема, що ілюструє перше відображення символів для ефективного розподілу ресурсів. Фіг. 3 - блок-схема, що ілюструє перше відображення змішаних символів і підкадрів для ефективного розподілу ресурсів. Фіг. 4 - блок-схема, що ілюструє перше відображення підкадрів для ефективного розподілу ресурсів. Фіг. 5 - ілюструє спосіб бездротового зв'язку, в якому для полегшення ефективного розподілу ресурсів в системі бездротового зв'язку використовується відображення символів. Фіг. 6 - ілюструє приклад логічного модуля для бездротового відображення символів. Фіг. 7 - ілюструє приклад логічного модуля для альтернативного процесу бездротового відображення символів. Фіг. 8 - ілюструє приклад пристрою зв'язку, в якому використовується відображення символів. Фіг. 9 - ілюструє систему бездротового зв'язку з багатостанційним доступом. Фіг. 10 і 11- ілюструють приклади систем зв'язку. Пропонуються системи і способи ефективного розподілу ресурсів протягом послідовностей позитивного/негативного квітирування (ACK/NACK) у висхідній лінії зв'язку. У одному варіанті здійснення пропонується спосіб розподілу ресурсів для бездротового зв'язку. Даний спосіб включає в себе групування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і пов'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку. У даному способі для ефективного розподілу ресурсів використовується перше відображення символів або перше відображення змішаних символів/підкадрів. Відповідно до Фіг. 1, для полегшення ефективного розподілу ресурсів в системі 100 бездротового зв'язку використовуються компоненти відображення символів. Система 100 містить одну або більше базових станцій 120 (що називається також вузлом, розширеним вузлом В - eNB), яка може бути об'єктом, здатним здійснювати передачу даних по бездротовій мережі 110 на другий пристрій 130 (або пристрої). Наприклад, кожен пристрій 130 може бути терміналом доступу (що також називається терміналом, абонентським обладнанням, об'єктом керування мобільністю (MME) або мобільним пристроєм). Базова станція здійснює передачу даних на пристрій 130 по низхідній лінії зв'яз 9 ку 140 (DL) і прийом даних по висхідній лінії зв'язку 150 (UL). Таке використання назв висхідної лінії зв'язку і низхідної лінії зв'язку є довільним, оскільки пристрій 130 може також здійснювати передачу даних низхідної лінії зв'язку і прийом даних по висхідній лінії зв'язку. Потрібно зазначити, що хоча показані два компоненти 120 і 130, в мережі 11.0 можуть використовуватися більше двох компонентів, причому вказані додаткові компоненти можуть також застосовуватися для описаного тут відображення символів. У одному варіанті здійснення компонент відображення символів 160 використовується для упорядкування, встановлення послідовності або відображення символів 170 і керування розподілом ресурсів, таких як ресурси ACK/NACK 180. Пристрій 130 (або пристрої) включає в себе декодер 190 відображених символів для обробки відображених символів 170 і ресурсів 180. Як буде описано нижче більш детально з посиланням на Фіг. 2-4, компонент 160 відображення символів може включати в себе спосіб першого відображення символів, спосіб першого відображення підкадрів зі змішаними символами або спосіб першого відображення підкадрів. Перш ніж продовжити, потрібно зазначити, що скорочено використовуються різні абревіатури. Абревіатури визначені в кінці опису. Як правило, при розподілі ресурсів UL повинно братися до уваги число підкадрів UL і DL. У одному прикладі розглянемо розподіл ресурсів ACK/NACK при nDLnUL, де nDL, число підкадрів низхідного каналу, a nUL - число підкадрів висхідного каналу для даної конфігурації висхідної і низхідної ліній. Неявне відображення ACKTNACK UL в перший елемент каналу керування (ССЕ) фізичного каналу керування низхідної лінії (PDCHH) DL в TDD може оброблятися так само, як і для FDD при nDL>nUL. Відмітимо, що nDL включає спеціальний підкадр (підкадри). Для розподілу ресурсів ACK/NACK UL при nDL>nUL розглядається асиметричний випадок. У асиметричному випадку, коли число підкадрів DL більше підкадрів UL5 ACK/NACK UL реагує на множину підкадрів DL в межах одного підкадру UL. Відмітимо, що підкадри DL містять спеціальний підкадр (підкадри). Як правило, система 100 гнучко і ефективно перетворює відгуки позитивного/негативного квітирування (ACK/NACK) в мережі дуплексного зв'язку з часовим розділенням (поширюється також на FDD). Пропонуються різні способи відображення символів, в яких враховуються асиметричні відмінності між передачами в каналах низхідної і висхідної лінії зв'язку, причому асиметрії виникають у випадках, коли підкадри низхідної лінії зв'язку перевищують число підкадрів висхідної лінії зв'язку. У одному варіанті здійснення пропонується підхід, оснований на першому відображенні символів. До нього належить упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування (ССЕ), розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку, причому вказаний ресурс може включати в себе блоки ресурсів, пов'язані з відгуками ACK/NACK. Після 96106 10 першого упорядкування здійснюється упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ у другому символі OFDM, потім відбувається упорядкування каналів керування низхідної лінії зв'язку, які мають перший ССЕ в третьому символі OFDM і т. д. по мірі необхідності. Підхід, оснований на першому відображенні символів, описаний більш детально з посиланням на Фіг. 2. У іншому варіанті здійснення може застосовуватися перше відображення підкадрів зі змішаними символами. Аналогічно першому відображенню символів, перше відображення підкадрів включає в себе упорядкування каналів керування низхідної лінії зв'язку по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування (ССЕ), розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку. Потім перший підкадр упорядковує інші канали керування низхідної лінії зв'язку, не пов'язані з першим ССЕ в першому підкадрі низхідної лінії зв'язку. Після цього може здійснюватися упорядкування інших каналів керування низхідної лінії зв'язку, не пов'язаних з першим ССЕ або першим підкадром низхідної лінії зв'язку у другому підкадрі низхідної лінії зв'язку і т. д. Перше відображення підкадрів зі змішаними символами описано більш детально з посиланням на Фіг. 3. Перше відображення підкадрів описане з посиланням на Фіг. 4. Потрібно зазначити, що система 100 може використовуватися з терміналом доступу або мобільним пристроєм і може, наприклад, бути модулем, таким як карта пам'яті SD5 мережева плата, карта бездротового зв'язку, комп'ютер (включаючи ноутбуки, настільні комп'ютери, кишенькові персональні комп'ютери (PDA)), мобільні телефони, смартфони або який-небудь інший відповідний термінал, який може використовуватися для доступу до мережі. Термінал здійснює доступ до мережі за допомогою компонента доступу (не показаний). У одному прикладі зв'язок між терміналом і компонентами доступу може бути по своєму характеру бездротовим, при цьому компонентами доступу можуть бути базові станції, а терміналом є мобільний пристрій. Наприклад, термінал і базові станції можуть здійснювати зв'язок один з одним за допомогою будь-якого відповідного протоколу бездротового зв'язку, включаючи як необмежуючі приклади Багатостанційний доступ з часовим розділенням (TDMA), Багатостанційний доступ з кодовим розділенням (CDMA), Багатостанційний доступ з частотним розділенням (FDMA), Мультиплексування з ортогональним розподілом частот (OFDM), FLASH OFDM, Множинний доступ з ортогональним частотним розділенням (OFDMA) або який-небудь інший відповідний протокол. Компонентами доступу може бути вузол доступу, зв'язаний з дротовою мережею або бездротовою мережею. Для цього компонентами доступу можуть, наприклад, бути маршрутизатор, комутатор і т. п. Компонент доступу може містити один або більше інтерфейсів, наприклад, модулі зв'язку, для зв'язку з іншими вузлами мережі. Крім того, компонентом доступу може бути базова станція 11 (або бездротова точка доступу) в мережі стільникового типу, в якій базові станції (або бездротові точки доступу) використовуються для забезпечення зон бездротового обслуговування для множини абонентів. Такі базові станції (або бездротові точки доступу) можуть бути розташовані таким чином, щоб забезпечувати дотичні зони обслуговування для одного або більше стільникових телефонів і/або інших бездротових терміналів. Відповідно до Фіг. 2, система 200 забезпечує компонент 210 першого відображення символів для ефективного розподілу ресурсів. Як правило, упорядковуються PDCCH, що мають перший елемент каналу керування (ССЕ), розташований в першому символі OFDM в 220. Далі йдуть PDCHH, які упорядковуються як перший елемент каналу керування (ССЕ), розташований у другому символі OFDM в 220 і PDCHH, які упорядковуються як перший елемент каналу керування (ССЕ), розташований в третьому символі OFDM в 230 і т. д. Підхід з першим відображенням підкадрів (див. Фіг. 4) може завершуватися невикористовуваними ресурсами фізичного каналу керування висхідної лінії (PUCCH) або накладати жорсткі обмеження на планувальник ціною неефективного використання ресурсів PDCCH DL. Для того щоб подолати вказані обмеження, пропонується гнучка альтернатива, яка називається першим відображенням символів OFDM і описується таким чином: Групування PDCCH DL у множині підкадрів. Як показано на Фіг. 2, перевпорядковування PDCCH здійснюється таким чином, що PDCCH по підкадрах DL, перший ССЕ яких розташований в карті відображення першого символу OFDM до границі смуги зарезервованих ресурсів для динамічних ACK/NACK UL. Після такого упорядкування йдуть PDCCH, перший ССЕ яких розташований у другому символі OFDM, і PDCCH, перший ССЕ яких розташований в третьому символі OFDM, і т. д. Якщо в деяких з підкадрів DL не використовуються N ресурсів ACK/NACK (N є цілим позитивним числом) при першому відображенні підкадрів OFDM, деякі з невикористовуваних ресурсів в зарезервованій смузі для передач ACK можуть плануватися з допомогою eNB для передачі по загальному фізичному каналу висхідного з'єднання (PUSCH). Розглянемо як приклад асиметричну схему M DL:1 UL (M є цілим позитивним числом). Припустимо, що в першому підкадрі DL область PDCCH охоплює 3 символи OFDM, в той час як інші M-1 підкадрів для передачі PDCCH використовують 2 символи OFDM. Припустимо, що для забезпечення діапазону PDCCH для 3 символів OFDM необхідні N ресурсів ACK/NACK при орієнтовно N/3 для PDCCH в кожному символі OFDM. Резервування ресурсу ACK буде передбачати передачу 3 символів OFDM в кожному підкадрі DL, оскільки він має напівстатичну конфігурацію, тому він повинен охоплювати максимально можливий часовий інтервал PDCCH для кожного періоду конфігурації. При першому відображенні підкадрів перший підкадр DL займе перші N ресурсів ACK/NACK; другий підкадр DL не може використати всі N ресурсів ACK/NACK, оскільки діапазон PDCCH становить 2 символи OFDM замість 3, однак відповід 96106 12 ні ресурси ACK не можуть бути звільнені, оскільки неявне відображення третього підкадру DL передбачає, що кожен підкадр DL використовує всі N ресурсів АСК. Для останнього підкадру DL відповідні невикористовувані ресурси ACK можуть використовуватися передачею PUSCH, оскільки неявного відображення в подальшому не передбачається. При першому відображенні символів OFDM M підкадрів DL займуть перші N+2(M1) N/3 ресурсів ACK/NACK, а інші (M-1) N/3 ресурсів залишаються не використаними і можуть використовуватися для передачі PUSCH. Однак при першому відображенні символів OFDM, якщо перший підкадр DL використовує 3 символи OFDM для передачі PDCCH, в той час для як інших підкадрів DL діапазон PDCCH становить 1 символ, деяка частина ресурсів ACK може бути витрачена, оскільки для того, щоб мати необхідне неявне відображення, ресурси АСК, які відповідають PDCCH, перший ССЕ яких розташований у другому символі OFDM, не можуть бути звільнені. Відповідно до Фіг. 3, система 300 забезпечує компонент 310 першого відображення змішаних символів і підкадрів для ефективного розподілу ресурсів. Аналогічно описаному на Фіг. 2 першому упорядкуванню, упорядковуються PDCCH, що мають перший елемент каналу керування (ССЕ), розташований в першому символі OFDM в 320, за якими йдуть інші PDCCH в першому підкадрі DL. У 330 і 340 при необхідності упорядковуються інші PDCCH у другому і третьому підкадрах DL. Відповідно до вищезазначеного, перше відображення символів OFDM може призвести до можливої неефективності ресурсів АСК, і в даному варіанті здійснення пропонується змішаний підхід, який називається «першим відображенням змішаних символів OFDM і підкадрів». Спочатку здійснюється групування PDCCH DL у множині підкадрів. Аналогічно вищеописаному, здійснюється перевпорядковування вказаних PDCCH таким чином, що PDCCH по всіх підкадрах DL, перший ССЕ яких розташований в карті відображення першого символу OFDM до границі смуги зарезервованих ресурсів для динамічних ACKTNACK UL. Ця послідовність може супроводжуватися іншими PDCCH в першому підкадрі DL, іншими PDCCH у другому підкадрі DL і т. д. і показана в 330 і 340 відповідно. Розглянемо як приклад ту ж асиметричну схему M DL:1 UL, описану вище з посиланням на Фіг. 2. Припустимо, що в першому підкадрі DL PDCCH охоплює З символи OFDM, в той час як інші M-1 підкадрів для передачі PDCCH використовують 1 символ OFDM. Припустимо, що для забезпечення діапазону PDCCH для 3 символів OFDM необхідні N ресурсів ACK/NACK при орієнтовно N/3 для PDCCH в кожному символі OFDM. Резервування ресурсу ACK передбачає передачу 3 символів OFDM в кожному підкадрі DL, оскільки він має напівстатичну конфігурацію, тому він повинен охоплювати максимально можливий часовий інтервал PDCCH для кожного періоду конфігурації. При першому відображенні підкадрів перший підкадр DL займе перші N ресурсів ACK/NACK; другий підкадр DL не може використати всі N ре 13 сурсів, оскільки діапазон PDCCH становить 1 символ OFDM замість 3, однак відповідні ресурси ACK не можуть бути звільнені, оскільки неявне відображення третього підкадру DL передбачає, що кожен підкадр DL використовує N ресурсів АСК. Для останнього підкадру DL відповідні невикористовувані ресурси ACK можуть використовуватися передачею PUSCH, оскільки неявного відображення в подальшому не передбачається. При першому відображенні символів OFDM M підкадрів DL займуть перші N+2(M-1) N/3 ресурсів ACK/NACK, а інші (M-1) N/3 ресурсів залишаються не використаними і можуть використовуватися для передачі PUSCH. Відмітимо, що навіть M-1 підкадрів використовують 1 символ OFDM для передачі PDCCH замість 2, тому використовується та ж кількість ресурсів АСК. При такому змішаному підході M підкадрів DL займуть перші N+(M-l)/N/3 ресурсів ACK/NACK, а інші 2(M-1) N/3 ресурсів залишаються не використаними і можуть використовуватися для передачі PUSCH. Відповідно до Фіг. 4, система 400 ілюструє компонент 410 першого відображення підкадрів для розподілу ресурсів. При асиметричній конфігурації кожен підкадр UL буде відправляти квітирування ACK/NACK, відповідне множині підкадрів. При підході з першим відображенням підкадрів один підкадр PDCCH DL перетворюється в один підкадр, як показано на 420 - 440 відповідно, тобто, перший підкадр DL займе перші N ресурсів ACK/NACK, потім другий підкадр DL і т. д. В залежності від асиметричної конфігурації ресурс UL ACK буде в M раз більший необхідного в системі FDD, де M є асиметричним числом (M DL по відношенню до 1 UL). Щоб скоротити витрати ресурсів, загальна кількість ресурсів ACK може бути вибрана меншою загальної кількості PDCCH DL по множині підкадрів DL. Однак це означало б, що деякі з PDCCH в одному підкадрі DL будуть перекриватися з деякими іншими PDCCH в іншому підкадрі, тому дане обмеження повинно братися до уваги при плануванні. Це також означало б, що PDCCH по різних підкадрах можуть і не існувати одночасно, тому вноситься деяка витрата ресурсу PDCCH. У іншому варіанті здійснення, оскільки кількість PDCCH в кожному підкадрі DL є динамічним числом, що залежить від фізичного індикаторного каналу керування форматом (PCFICH), розмір активних користувачів/буфера в такому підкадрі при резервуванні ресурсів UL ACK є напівстатичним. Отже, якщо деякі з підкадрів DL не використовують N ресурсів ACK/NACK, зарезервована смуга частот не використовується. На Фіг. 5 ілюструється принцип бездротового зв'язку 500. Незважаючи на те, що для простоти пояснення принцип (і інші описані тут принципи) показаний і описаний у вигляді послідовності дій, потрібно розуміти, що дані принципи не обмежуються порядком виконання дій, оскільки деякі дії, відповідно до одного або більше варіантів здійснення, можуть виконуватися в різному порядку і/або одночасно з іншими діями, показаними і описаними в даному винаході. Наприклад, фахівцям буде ясно, що в одному з варіантів здійснення 96106 14 принцип може бути викладений у вигляді послідовності взаємопов'язаних станів або подій, наприклад, на діаграмі станів. Крім того, не всі зображені дії можуть використовуватися для реалізації принципу відповідно до одного або більше об'єктів винаходу, що заявляються. Далі, на етапі 510 здійснюється групування каналів керування низхідної лінії зв'язку (наприклад, PDCCH) з множини підкадрів. На етапі 520 здійснюється перевпорядковування каналів керування таким чином, що канали керування по підкадрах, перший елемент каналу керування (ССЕ) яких розташований в карті відображення першого символу OFDM до границі смути зарезервованих ресурсів для квітирувань ACKTNACK висхідної лінії зв'язку. Після етапу 520, принаймні, три альтернативних методи обробки можуть використовуватися окремо і/або в різних поєднаннях. На етапі 530 в першому методі обробки використовується перше відображення символів OFDM, як описано вище з посиланням на Фіг. 2. На етапі 540 в альтернативному методі обробки використовується перше відображення змішаних символів OFDM і підкадрів, як описано вище з посиланням на Фіг. 3. На етапі 550 третім методом є процес першого відображення підкадрів, який може застосовуватися в альтернативному варіанті здійснення. Описані тут методи можуть бути реалізовані різними способами. Наприклад, вказані методи можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні або в їх сукупності. Щодо апаратної реалізації, блоки обробки можуть бути реалізовані в одній або більше спеціалізованих інтегральних схем (ASIC), цифрових сигнальних процесорів (DSP), пристроїв цифрової обробки сигналів (DSPD), програмованих логічних пристроїв (PLD), програмованих користувачем вентильних матриць (FPGA), процесорів, контролерів, мікроконтролерів, мікропроцесорів, інших електронних блоків, призначених для виконання описаних в цьому документі функцій, або їх сукупності. Щодо програмного забезпечення, реалізація може бути здійснена за допомогою модулів (наприклад, процедур, функцій і т. д.), що виконують описані в цьому документі функції. Коди, які містяться в програмах, можуть зберігатися в блоках пам'яті і виконуватися процесорами. На Фіг. 6 і 7 представлена система, яка належить до обробки бездротових сигналів. Системи представлені у вигляді послідовності взаємопов'язаних функціональних блоків, які можуть відповідати функціям, що реалізовуються процесором, програмним забезпеченням, апаратним забезпеченням, апаратно реалізованим програмним забезпеченням, або будь-якою відповідною сукупністю їх. На Фіг. 6 представлена система 600 бездротового зв'язку. Система 600 містить логічний модуль 602 для обробки множини каналів керування по одному або більше підкадрах і логічний модуль 604 для встановлення послідовності каналів керування по підкадрах низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для ка 15 налу висхідної лінії зв'язку. Система 600 також містить логічний модуль 606 для формування першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів. На Фіг. 7 представлена система 700 бездротового зв'язку. Система 700 містить логічний модуль 702 для обробки множини каналів керування по одному або більше підкадрах і логічний модуль 704 для прийому каналів керування від підкадрів низхідної лінії зв'язку, що мають перший елемент каналу керування, розташований в карті відображення першого символу і зв'язаний із зарезервованими ресурсами для каналу висхідної лінії зв'язку. Система 700 також містить логічний модуль 706 для обробки першого відображення символів або першого відображення змішаних символів/підкадрів для обробки ресурсів. На Фіг. 8 зображений пристрій 800 зв'язку, який може бути бездротовим пристроєм зв'язку, наприклад, таким як бездротовий термінал. Як доповнення або альтернатива, пристрій зв'язку 800 може постійно знаходитися в дротовій мережі. Пристрій 800 зв'язку може містити пам'ять 802, яка може зберігати команди для виконання аналізу сигналів в терміналі бездротового зв'язку. Крім того, пристрій 800 зв'язку може містити процесор 804, який може виконувати команди в пам'яті 802 і/або команди, прийняті від іншого мережевого пристрою, причому вказані команди можуть належати до настроювання або експлуатації пристрою 800 зв'язку або пов'язаного з ним пристрою зв'язку. На Фіг. 9 зображена система 900 бездротового зв'язку з багатостанційним доступом. Система 900 бездротового зв'язку з багатостанційним доступом містить множину стільників, включаючи стільники 902, 904 і 906. У даному варіанті здійснення система 900, стільники 902, 904 і 906 можуть містити Вузол В, що містить множину секторів. Вказана множина секторів може бути утворена групами антен, при цьому кожна антена відповідає за зв'язок з абонентською станцією (UE) в частині стільника. Наприклад, в стільнику 902 кожна з груп 912, 914 і 916 антен може відповідати окремому сектору. У стільнику 904 кожна з груп 918, 920 і 922 антен відповідає окремому сектору. У стільнику 906 кожна з груп 924, 926 і 928 антен відповідає окремому сектору. Стільники 902, 904 і 906 можуть включати декілька пристроїв бездротового зв'язку, наприклад, абонентські станції або UE, які можуть здійснювати зв'язок з одним або більше секторами кожного зі стільників 902, 904 або 906. Наприклад, UE 930 і 932 можуть здійснювати зв'язок з Вузлом В 942, UE 934 і 936 можуть здійснювати зв'язок з Вузлом В 944, a UE 938 і 940 можуть здійснювати зв'язок з Вузлом В 946. На Фіг. 10 зображена система бездротового зв'язку з багатостанційним доступом відповідно до одного варіанту здійснення. Точка 1000 доступу (АР) містить множину груп антен, причому одна з них містить 1004 і 1006, інша містить 1008 і 1010, а додаткова містить 1012 і 1014. На Фіг. 10 для кожної групи антен показані тільки дві антени, однак для кожної групи антен може використовуватися 96106 16 більша або менша кількість антен. Термінал 1016 доступу (AT) здійснює зв'язок з антенами 1012 і 1014, причому антени 1012 і 1014 передають інформацію на термінал 1016 доступу по прямій лінії 1020 зв'язку і приймають інформацію з термінала 1016 доступу по зворотній лінії 1018 зв'язку. Термінал 1022 доступу здійснює зв'язок з антенами 1006 і 1008, причому антени 1006 і 1008 передають інформацію на термінал 1022 доступу по прямій лінії 1026 зв'язку і приймають інформацію з термінала 1016 доступу по зворотній лінії 1024 зв'язку. У системі FDD лінії 1018, 1020, 1024 і 1026 зв'язку можуть використовувати для зв'язку різну частоту. Наприклад, пряма лінія 1020 зв'язку може використовувати частоту, відмінну від частоти, що використовується зворотною лінією 1018 зв'язку. Кожна група антен і/або зона, в якій за допомогою них мається намір здійснювати зв'язок, часто називається сектором точки доступу. Кожна з груп антен призначена для зв'язку з терміналами доступу в секторі із зон, що обслуговуються точкою 1000 доступу. При здійсненні зв'язку по прямих лініях 1020 і 1026 зв'язку передавальні антени точки 1000 доступу використовують формування діаграми спрямованості з метою поліпшення відношення сигнал-шум прямих ліній зв'язку для різних терміналів 1016 і 1024 доступу. Крім того, точка доступу, що використовує формування діаграми спрямованості для здійснення передачі на термінали доступу, безладно розкидані по її зоні обслуговування, створює менше перешкод для терміналів доступу в сусідніх стільниках, ніж точка доступу, що здійснює передачу на всі свої термінали доступу через єдину антену. Точкою доступу може бути стаціонарна станція, яка використовується для зв'язку з терміналами і може також називатися точкою доступу, Вузлом В або якимнебудь іншим терміном. Термінал доступу може також називатися терміналом доступу, абонентською станцією (UE), пристроєм бездротового зв'язку, терміналом, терміналом доступу або будь-яким іншим терміном. На Фіг. 11 система 1100 ілюструє передавальну систему 1110 (відому також як точка доступу) і приймальну систему 1150 (відома також як термінал доступу) в системі 1100 МІМО. У передавальній системі 1110 інформація про трафік по ряду інформаційних потоків передається з джерела 1112 даних на процесор 1114 даних (TX), що передаються. Кожен інформаційний потік передається через відповідну передавальну антену. Процесор 1114 даних, які передаються, здійснює форматування, кодування і перемежовування даних трафіка для кожного інформаційного потоку на основі спеціальної схеми кодування, вибраної для цього інформаційного потоку для передачі кодованої інформації. Кодована інформація по кожному інформаційному потоку може бути об'єднана з пілотною інформацією з використанням методів OFDM. Пілотна інформація - це, як правило, відома комбінація даних, яка обробляється відомим способом і може використовуватися в приймальній системі для оцінки характеристики каналу. Потім об'єднана пілотна і кодована інформація по кожному інформацій 17 ному потоку модулюється (тобто, посимвольно перетворюється) на основі конкретного способу модуляції (наприклад, двопозиційної фазової маніпуляції (BPSK), квадратурної фазової маніпуляції (QPSK), багаторазової фазової маніпуляції (MPSK) або багаторівневої квадратурної амплітудної модуляції (M-QAM)), вибираного для цього інформаційного потоку з метою передачі символів модуляції. Швидкість передачі, кодування і модуляція даних для кожного інформаційного потоку можуть визначатися командами, що виконуються процесором 1130. Потім символи модуляції по всіх інформаційних потоках передаються на МГМО-процесор даних 1120, що передаються, який може далі обробляти символи модуляції (наприклад, для OFDM). Потім МІМО-процесор 1120 даних, що передаються, передає N T потоків символів модуляції на N T передавачів (TMTR) 1122а - 1122t. У деяких варіантах здійснення МІМО-процесор 1120 даних, що передаються, застосовує вагові коефіцієнти формування діаграми спрямованості до символів інформаційних потоків і до антени, з якою здійснюється передача символу. Кожен з передавачів 1122 приймає і обробляє відповідний потік символів для передачі одного або більше аналогових сигналів, а потім нормує (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) ці аналогові сигнали для отримання модульованого сигналу, прийнятного для передачі по каналу МІМО. Потім NT модульованих сигналів з передавачів 1122а - 1122t передаються з NT антен 1124а - 1124t відповідно. У приймальній системі 1150 модульовані сигнали, що передаються, приймаються NR антенами 1152а – 1152r, а прийнятий сигнал з кожної з антен 1152 передається на відповідний приймач (RCVR) 1154а – 1154r. Кожен з приймачів 1154 нормує (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує нормований сигнал для отримання дискретних значень, а потім обробляє ці дискретні значення для отримання відповідного «прийнятого» потоку символів. Далі процесор 1160 даних, що приймаються, приймає і обробляє NR прийнятих потоків символів з NR приймачів 1154 на основі методу обробки конкретного процесора для отримання NT «виявлених» потоків символів. Потім процесор 1160 даних, що приймаються, здійснює демодуляцію, зворотне перемежовування і декодування кожного виявленого потоку символів для відновлення даних про трафік по даному інформаційному потоку. Обробка за допомогою процесора 1160 даних, що приймаються, доповнює обробку, що виконується МІМО-процесором 1120 даних, які передаються, і процесором 1114 даних, що передаються, в передавальній системі 1110. Процесор 1170 періодично встановлює, яку матрицю попереднього кодування використати (обговорюється нижче). Процесор 1170 формує повідомлення зворотної лінії зв'язку, що містить блок індексу матриці і блок оціночного значення. Повідомлення зворотної лінії зв'язку може містити різного роду інформацію про лінію зв'язку і/або 96106 18 прийнятий інформаційний потік. Потім повідомлення зворотної лінії зв'язку обробляється процесором 1138 даних, що передаються, який також приймає дані про трафік по ряду інформаційних потоків з джерела 1136 даних, модулюється модулятором 1180, нормується передавачами 1154а 1154r і передається назад в передавальну систему 1110. У передавальній системі 1110 модульовані сигнали з приймальної системи 1150 приймаються антенами 1124, нормуються приймачами 1122, демодулюються демодулятором 1140 і обробляються процесором 1142 даних, що приймаються, для виділення повідомлення зворотного каналу, що передається приймальною системою 1150. Потім процесор 1130 встановлює, яку матрицю попереднього кодування використати для визначення вагових коефіцієнтів формування діаграми спрямованості, а потім обробляє виділене повідомлення. У одному варіанті здійснення логічні канали діляться на Канали керування і Завантажені канали. Логічні канали керування містять широкомовний канал керування (ВССН), який є каналом DL для інформації керування широкомовною системою, канал посилання пейджингових повідомлень (РССН), який є каналом DL, що передає пейджингову інформацію, і канал керування багатоадресною передачею (МССН), який є каналом DL керування "точка-багатоточка", що використовується для передачі інформації планування і керування Послуги мультимедійного багатоадресного широкомовлення (MBMS) для одного або декількох каналів багатоадресного трафіка (МТСН). Як правило, після встановлення з'єднання RRC даний канал використовується тільки UE, які приймають MBMS (Примітка: раніше MCCH+MSCH). Виділений канал керування (DCCH) є двостороннім каналом "точка-точка", який передає спеціальну інформацію керування і використовується UE, що мають з'єднання RRC Логічні канали трафіка включають індивідуальний канал трафіка (DTCH), який є двостороннім каналом "точка-точка", виділеним для однієї UE, для передачі призначеної для користувача інформації. Крім того, сюди входить канал багатоадресного трафіка (MTCH) для каналу DL "точка-багатоточка" для передачі інформації про трафік. Транспортні канали діляться на DL і UL. Транспортні канали DL включають транспортний мовний канал (ВСН), загальний канал передачі даних низхідної лінії (DL-SDCH) і транспортний пейджинговий канал (РСН), причому PCH використовується для забезпечення енергозбереження UE (мережею здійснюється індикація циклу переривчастого прийому (DRX) для UE), що передається по всьому стільнику і фізичного рівня (PHY), що перетворюється в ресурси, які можуть використовуватися для інших каналів керування і трафіка. Транспортні канали UL включають канал довільного доступу (RACH), канал запиту (REQCH), загальний канал передачі даних висхідної лінії (UL-SDCH) і множину каналів PHY. Канали PHY включають канали DL і канали UL. Канали PHY DL включають, наприклад: зага 19 льний пілотний канал (СРІСН), канал синхронізації (SCH), загальний канал керування (СССН), загальний канал керування DL (SDCCH), канал керування багатоадресною передачею (МССН), загальний канал розподілу UL (SUACH), канал квітирування (АСКСН), загальний фізичний канал передачі даних DL (DL-PSDCH), канал керування потужністю UL (UPCCH), канал індикації пейджингу (PICH) і канал індикації навантаження (LICH). Канали PHY UL включають, наприклад: фізичний канал довільного доступу (PRACH), канал індикації якості каналу (CQICH), канал квітирування (АСКСН), канал індикації підгрупи антен (ASICH), загальний канал запиту (SREQCH), загальний фізичний канал передачі даних UL (UL-PSDCH) і Широкосмуговий пілотний канал (ВРІСН). До інших термінів/компонентів належать: 3G третє покоління, 3GPP - проект партнерства третього покоління, ACLR - коефіцієнт витоку по сусідньому каналу, ACPR - коефіцієнт потужності по сусідньому каналу, ACS - вибірковість по сусідньому каналу, ADS - передова система проектування, AMC - адаптивна дельта-модуляція і кодування, A-MPR - додаткове максимальне зниження потужності, ARQ - автоматичний запит на повторення, BCCH - широкомовний канал керування, BTS - базова приймально-передавальна станція, CDD -рознесення циклічної затримки, CCDF - комплементарна інтегральна функція розміщення, CDMA - багатостанційний доступ з кодовим розділенням, CFI -індикатор керуючого формату, CoMIMO - спільне множинне введення/множинне виведення, CP - циклічний префікс, СРІСН - загальний пілотний канал, CPRI -радіоінтерфейс загального користування, CQI - індикатор якості каналу, CRC -циклічний контроль надмірності, DCIіндикатор контролю низхідної лінії зв'язку, DFT дискретне перетворення Фур'є, DFT-SOFDM - розподілена OFDM з дискретним перетворенням Фур'є, DL - низхідна лінія зв'язку (передача від базової станції до абонента), DL-SCH - загальний канал низхідної лінії зв'язку, D-PHY фізичний рівень 500 Мбіт/с, DSP - цифрова обробка сигналів, DT - інструментарій засобів розробки, DVSA - цифровий векторний аналіз сигналів, EDA автоматизація проектування, E-DCH - виділений канал висхідної лінії зв'язку при високошвидкісній передачі даних (HSUPA), E-UTRAN - розширена мережа наземного доступу для служби рухомого зв'язку UMTS, eMBMS - розширена послуга мультимедійного багатоадресного широкомовлення, eNB - розширений Вузол В, EPC - опорна мережа с комутацією пакетів, EPRE - енергія на елемент ресурсу, ETSI - Європейський інститут стандартів зв'язку, E-UTRA - розширена UTRA, E-UTRAN розширена UTRAN, EVM - амплітуда вектора помилок і FDD -дуплексний зв'язок з частотним розділенням. Крім того, до інших термінів належать: FFT швидке перетворення Фур'є, FRC - фіксований опорний канал, FSl - 1-й тип структури кадру, FS2 2-й тип структури кадру, GSM - глобальна система зв'язку з рухомими об'єктами, HARQ -гібридний автоматичний запит на повторення, HDL - мова опису апаратних засобів, НІ - індикатор HARQ, 96106 20 HSDPA - технологія високошвидкісної пакетної передачі в низхідному каналі, HSPA - високошвидкісна пакетна передача даних, HSUPA - високошвидкісна пакетна передача даних у висхідному каналі, IFFT -зворотне швидке перетворення Фур'є, ЮТ - випробування на сумісність і взаємодію, IP - Інтернет-протокол, LO - гетеродин, LTE - довгостроковий розвиток, МАС - керування доступом до середовища, MBMS- послуга мультимедійного багатоадресного широкомовлення, MBSFN - мультимедійне широкомовлення по одночастотніймережі, MCH - багатоадресний канал, MIMO - множинне введення/множинне виведення, MISO множинне введення/єдиние виведення, MME об'єкт керування мобільністю, МОР - максимальна вихідна потужність, MPR - максимальне зниження потужності, MU-MIMO - багатокористувацьке множинне введення/множинне виведення, NAS - рівень, не зв'язаний з наданням доступу, OBSAI відкритий інтерфейс архітектури базової станції, OFDM -множинний доступ з ортогональним частотним розділенням, OFDMA -множинний доступ з ортогональним частотним розділенням, PAPR відношення пікової і середньої потужностей, PAR відношення пікової і середньої величин, PBCH фізичний мовний канал, P-CCPCH - первинний загальний фізичний канал керування, PCFICH фізичний індикаторний канал керування форматом, PCH транспортний пейджинговий канал, PDCCH - фізичний канал керування низхідної лінії, PDCP - протокол перетворення пакетних даних, PDSCH - загальний фізичний канал низхідної лінії зв'язку, PHICH - фізичний канал індикатора гібридного ARQ, PHY - фізичний рівень, PRACH - фізичний канал довільного доступу, PMCH -фізичний канал багатоадресної передачі, PMI - індикатор матриці попереднього кодування, P-SCH - первинний канал синхронізації, PUCCH - фізичний канал керування висхідної лінії, a PUSCH - загальний фізичний канал висхідного з'єднання. До інших термінів належать: QAM - квадратурна амплітудна модуляція, QPSK - квадратурна фазова маніпуляція, RACH - канал довільного доступу, RAT технологія радіодоступу, RB - блок ресурсів, RF - радіочастота, RFDE -середовище радіочастотного проектування, RLC - контроль радіолінії, RMC -опорний вимірювальний канал, RNC - контролер радіомережі, RRC - контроль радіоресурсу, RRM - керування радіоресурсом, RS - опорний сигнал, RSCP -потужність коду сигналу, що приймається, RSRP - потужність опорного сигналу, що приймається, RSRQ - якість опорного сигналу, що приймається, RSSI -індикатор амплітуди сигналу, що приймається, SAE - розвиток системної архітектури, SAP - точка доступу до сервісу, SC-FDMA - багатостанційний доступ з частотним розділенням і передачею на одній несучій, SFBC - просторово-частотне блокове кодування, S-GW - шлюз обслуговування, SIMO - єдине введення/множинне виведення, SISO - єдине введення/єдине виведення, SNR відношення сигналшум, SRS - зондувальний опорний сигнал, S-SCH вторинний канал синхронізації, SU-MIMO - однокористувацькі множинне введення/множинне виведення, TDD - дуплексний зв'язок з часовим розді 21 ленням, TDMA - багатостанційний доступ з часовим розділенням, TR - технічний звіт, TrCH - транспортний канал, TS - технічні умови, TTA - Асоціація телекомунікаційний технологій, TTI - часовий інтервал передачі, UCI - індикатор контролю висхідної лінії зв'язку, UE - абонентська станція, UL (висхідна лінія зв'язку (передача від абонента до базової станції), UL-SCH - загальний канал висхідної лінії зв'язку, UMB - надширокосмуговий рухомий зв'язок, UMTS -універсальна система мобільного зв'язку, UTRA - наземний доступ для універсальної служби пересувного зв'язку, UTRAN - мережа наземного доступу для універсальної служби пересувного зв'язку, VSA - векторний аналізатор сигналів, W-CDMA - широкосмуговий багатостанційний доступ з кодовим розділенням. Потрібно зазначити, що тут описані різні варіанти здійснення застосовно до термінала. Термінал може також називатися системою, користувацьким пристроєм, абонентською установкою, абонентським пунктом, мобільною станцією, мобільним пристроєм, віддаленою станцією, віддаленим терміналом, терміналом доступу, користувацьким терміналом, користувацьким агентом або абонентською станцією. Користувацький пристрій може бути стільниковим телефоном, радіотелефоном, телефоном на основі протоколу встановлення сеансу (SIP), станцією місцевого радіозв'язку (WLL), кишеньковим персональним комп'ютером (PDA), портативним пристроєм, здатним здійснювати бездротове з'єднання, модулем в терміналі, платою, яка може бути приєднана до головного пристрою або вбудована в нього (наприклад, платою PCMCIA) або іншим пристроєм обробки, підключеним до бездротового модему. Крім того, варіанти здійснення об'єкта винаходу, що заявляється, можуть бути такі, що реалізовують у вигляді способу, пристрою або виробу за допомогою стандартних методів програмування і/або проектування для створення програмного 96106 22 забезпечення, апаратно реалізованого програмного забезпечення, апаратного забезпечення або будь-якої сукупності їх з метою реалізації різних варіантів здійснення об'єкта винаходу, що заявляється. Використовуваний тут термін «виріб» включає в себе комп'ютерну програму, доступ до якої може здійснюватися з будь-якого машинозчитуваного пристрою, носія інформації або засобу. Наприклад, машинозчитуваний засіб може включати як необмежуючі приклади магнітні запам'ятовуючі пристрої (наприклад, жорсткий диск, гнучкий диск, магнітні карти, ...), оптичні диски (наприклад, компакт-диск (CD), універсальний цифровий диск (DVD), ...), смарт-карти і пристрої флеш-пам'яті (наприклад, плата, карта, флеш-накопичувач, ...). Крім того, потрібно розуміти, що для передачі машинозчитуваних електронних даних, наприклад, що використовуються при передачі і прийомі голосової пошти або при здійсненні доступу в мережу, таку як мережа стільникового зв'язку, може використовуватися несуча частота. Звичайно, фахівцям зрозуміло, що в приведеній конфігурації може бути зроблена множина змін в межах об'єму або суті описаного в цьому документі. Вищеописане включає в себе приклади одного або більше варіантів здійснення. Звичайно, з метою опису вищезазначених варіантів здійснення неможливо описати всі можливі поєднання компонент і принципів, але фахівець може зрозуміти, що можлива множина додаткових комбінацій і змін різних варіантів здійснення. Відповідно до цього, описані варіанти здійснення охоплюють всі такі зміни, модифікації і варіації, що знаходяться в межах суті і об'єму прикладеної формули винаходу. Крім того, в тих випадках, коли термін «включає» використовується або в докладному описі, або в формулі винаходу, такий термін є таким, що охоплює в деякій мірі аналогічно терміну «що містить», оскільки термін «що містить» в пункті формули винаходу трактується як перехідне слово. 23 96106 24 25 96106 26 27 96106 28 29 96106 30 31 96106 32 33 96106 34 35 96106 36 37 96106 38 39 Комп’ютерна верстка Д. Шеверун 96106 Підписне 40 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod (embodiments) and device ( embodiments) resources allocation of positive /negative acknowledgement in up-link communication line
Автори англійськоюZhang, Xiaoxia, Montojo, Juan, Luo, Tao
Назва патенту російськоюСпособ (варианты) и устройство (варианты) распределения рессурсов положительных /отрицательных квитирований в восходящей линии связи
Автори російськоюЧжан Сяося, Монтохо Хуан, Ло Тао
МПК / Мітки
МПК: H04L 5/14, H04L 1/16, H04L 1/18
Мітки: ресурсів, спосіб, квітирувань, лінії, зв'язку, висхідній, варіанти, розподілу, пристрій
